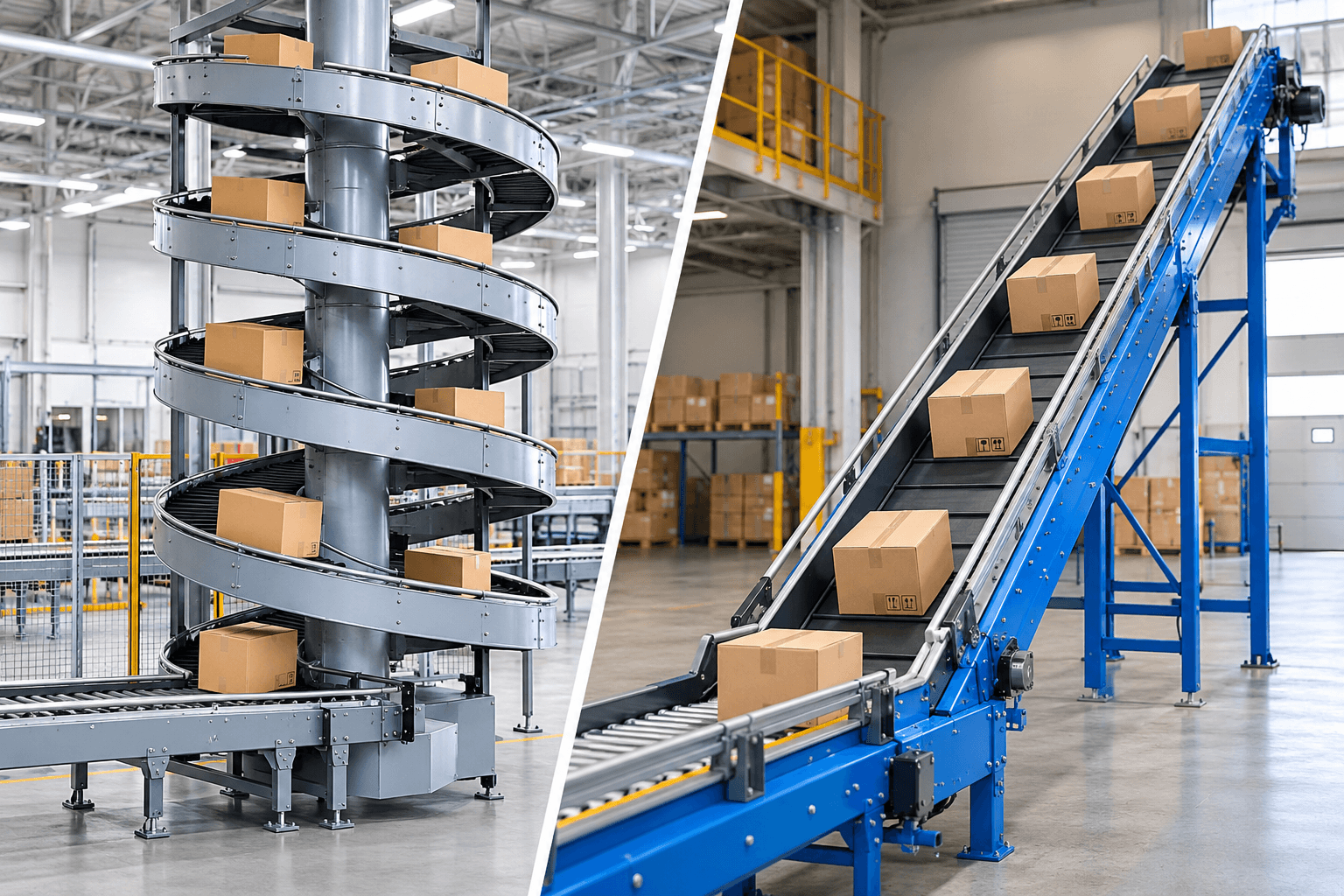

Băng tải xoắn ốc và băng tải nghiêng: So sánh ưu nhược điểm và cách lựa chọn phù hợp

Băng tải xoắn ốc và băng tải nghiêng đều được sử dụng để vận chuyển hàng hóa giữa các cao độ khác nhau. Tuy nhiên, hai loại có cách bố trí tuyến vận chuyển, khả năng tận dụng diện tích và yêu cầu thiết kế khác nhau.

Việc lựa chọn đúng giúp doanh nghiệp tối ưu mặt bằng, duy trì năng suất và hạn chế tình trạng trượt hoặc rơi hàng.

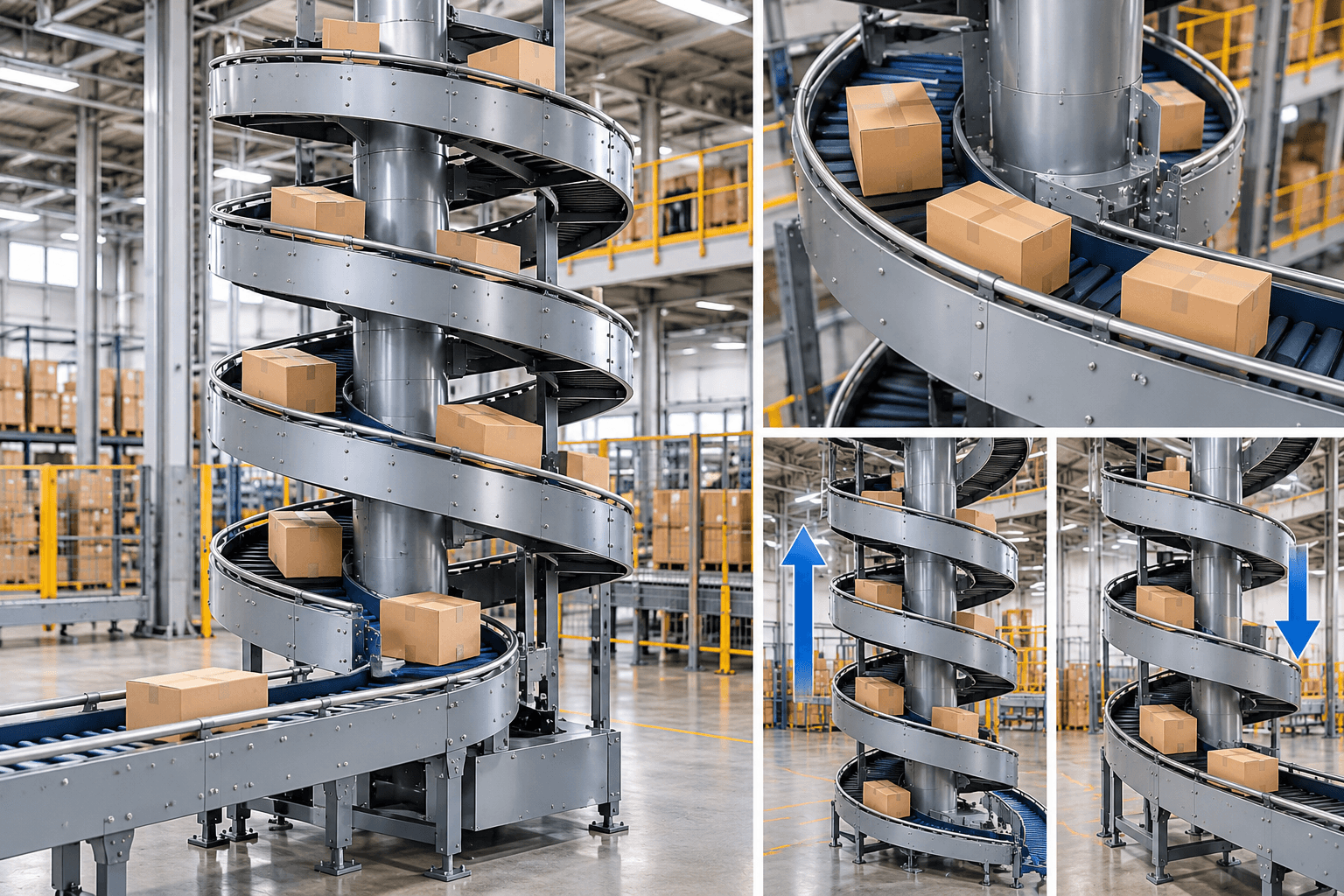

1. Băng tải xoắn ốc là gì?

Băng tải xoắn ốc là hệ thống vận chuyển hàng hóa theo tuyến xoắn quanh một trục hoặc kết cấu trung tâm. Hàng có thể được đưa lên hoặc xuống giữa các cao độ mà không cần bố trí một tuyến băng nghiêng dài.

Thiết kế dạng xoắn giúp tận dụng không gian theo chiều cao. Hệ thống có thể được bố trí trong khu vực tương đối hạn chế về diện tích sàn. Băng tải xoắn ốc thường được sử dụng tại kho hàng, trung tâm phân phối, dây chuyền đóng gói và các nhà máy cần chuyển hàng liên tục giữa nhiều cao độ.

2. Băng tải nghiêng là gì?

Băng tải nghiêng là hệ thống vận chuyển hàng hóa theo một tuyến có độ dốc nhất định. Một đầu băng tải được bố trí ở cao độ thấp, đầu còn lại ở cao độ cao hơn. Cấu tạo thường gồm khung nghiêng, dây băng, tang, con lăn, động cơ và bộ phận căng băng. Tùy loại hàng, băng có thể sử dụng bề mặt trơn, gân hoặc gắn thêm gờ nâng.

Băng tải nghiêng có kết cấu tương đối trực quan và dễ tích hợp với các băng tải ngang trong dây chuyền.

3. So sánh băng tải xoắn ốc và băng tải nghiêng

Hai giải pháp đều có khả năng chuyển hàng lên hoặc xuống cao độ khác nhau. Tuy nhiên, cách sử dụng không giống nhau.

4. Ưu điểm của băng tải xoắn ốc

Tiết kiệm diện tích: Đây là ưu điểm nổi bật của băng tải xoắn ốc. Tuyến vận chuyển được bố trí quanh trục thay vì kéo dài theo một đường thẳng. Nhờ đó, doanh nghiệp có thể tận dụng chiều cao nhà xưởng mà không cần dành quá nhiều diện tích cho tuyến băng.

Phù hợp chuyển tầng: Băng tải xoắn ốc có thể kết nối các cao độ khác nhau trong cùng một hệ thống. Đây là giải pháp phù hợp với những dây chuyền có nhiều tầng hoặc cần chuyển hàng liên tục giữa các khu vực.

Vận chuyển liên tục: Hệ thống có thể duy trì dòng hàng liên tục nếu được thiết kế phù hợp với năng suất yêu cầu. Băng tải xoắn ốc cũng có thể kết hợp với băng tải ngang ở đầu vào và đầu ra.

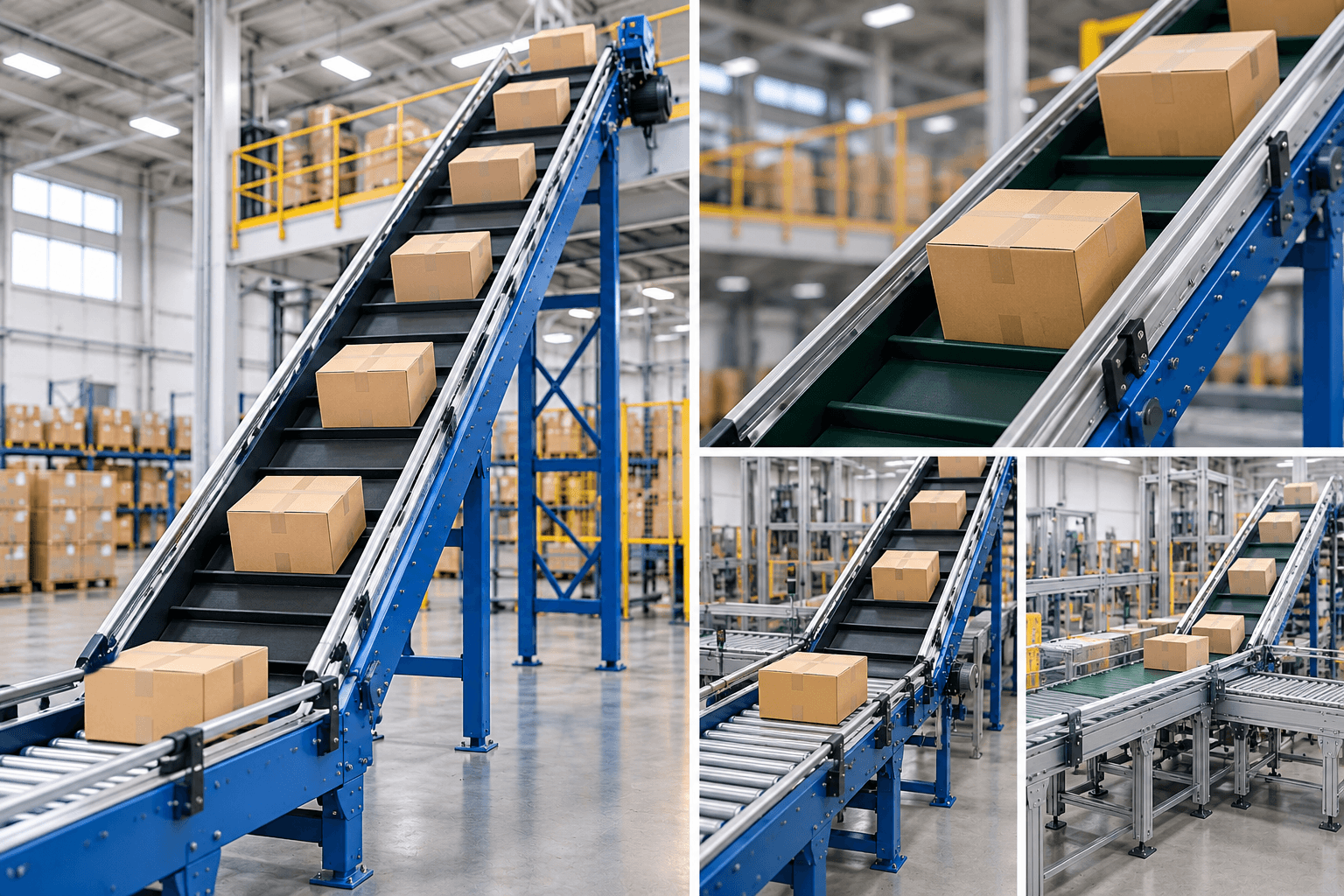

5. Ưu điểm của băng tải nghiêng

Cấu tạo đơn giản: Băng tải nghiêng thường có kết cấu dễ hiểu và dễ tiếp cận. Việc lắp đặt, kiểm tra và bảo trì cũng thuận tiện hơn trong nhiều trường hợp.

Chi phí đầu tư dễ kiểm soát: Với tuyến vận chuyển đơn giản, băng tải nghiêng thường có chi phí đầu tư thấp hơn băng tải xoắn ốc. Đây là lựa chọn phù hợp khi doanh nghiệp không yêu cầu chuyển tầng phức tạp.

Dễ kết hợp với băng tải khác: Băng tải nghiêng có thể kết nối trực tiếp với băng tải ngang, băng tải con lăn hoặc thiết bị cấp liệu. Nhờ đó, hệ thống có thể được mở rộng theo từng công đoạn của dây chuyền.

6. Khi nào nên chọn băng tải xoắn ốc?

Băng tải xoắn ốc phù hợp khi doanh nghiệp cần tận dụng tối đa diện tích nhà xưởng. Có thể cân nhắc giải pháp này khi:

• Mặt bằng sàn hạn chế.
• Cần chuyển hàng giữa nhiều cao độ.
• Nhà máy có dây chuyền nhiều tầng.
• Cần vận chuyển liên tục giữa các tầng.
• Muốn tận dụng không gian theo chiều cao.
• Cần kết nối nhiều tuyến băng tải.

Đặc biệt, băng tải xoắn ốc phù hợp với kho vận và dây chuyền có yêu cầu chuyển tầng thường xuyên.

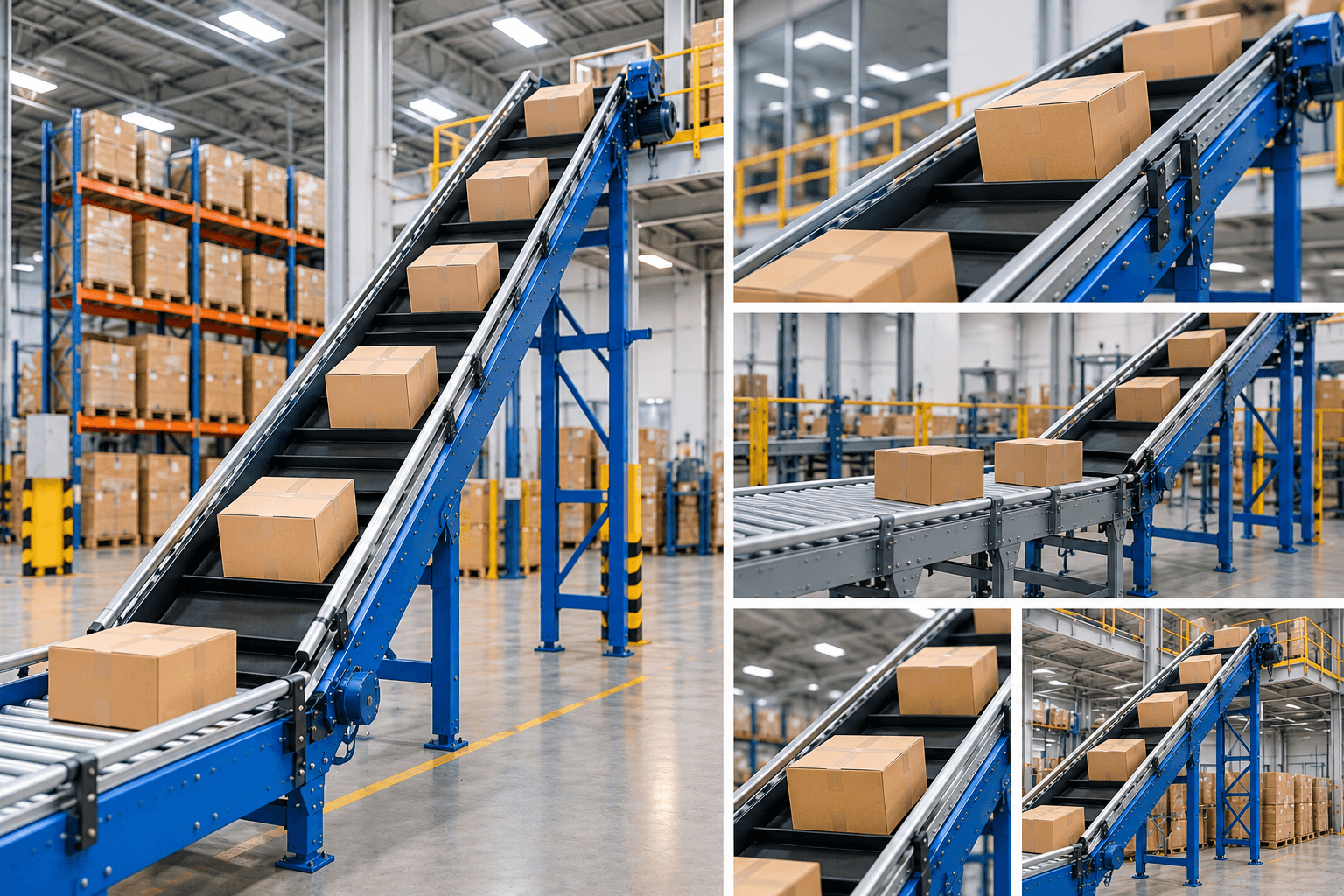

7. Khi nào nên chọn băng tải nghiêng?

Băng tải nghiêng phù hợp với các tuyến vận chuyển đơn giản và có đủ không gian bố trí. Nên cân nhắc băng tải nghiêng khi:

• Khoảng cách giữa hai cao độ không quá phức tạp.
• Mặt bằng có đủ chiều dài.
• Hàng hóa có khả năng vận chuyển ổn định trên bề mặt băng.
• Cần kết nối băng tải ngang.
• Muốn kiểm soát chi phí đầu tư.
• Cần hệ thống dễ bảo trì và điều chỉnh.

Đối với các dây chuyền chỉ cần đưa hàng từ sàn thấp lên một vị trí cao hơn, băng tải nghiêng thường là phương án dễ triển khai.

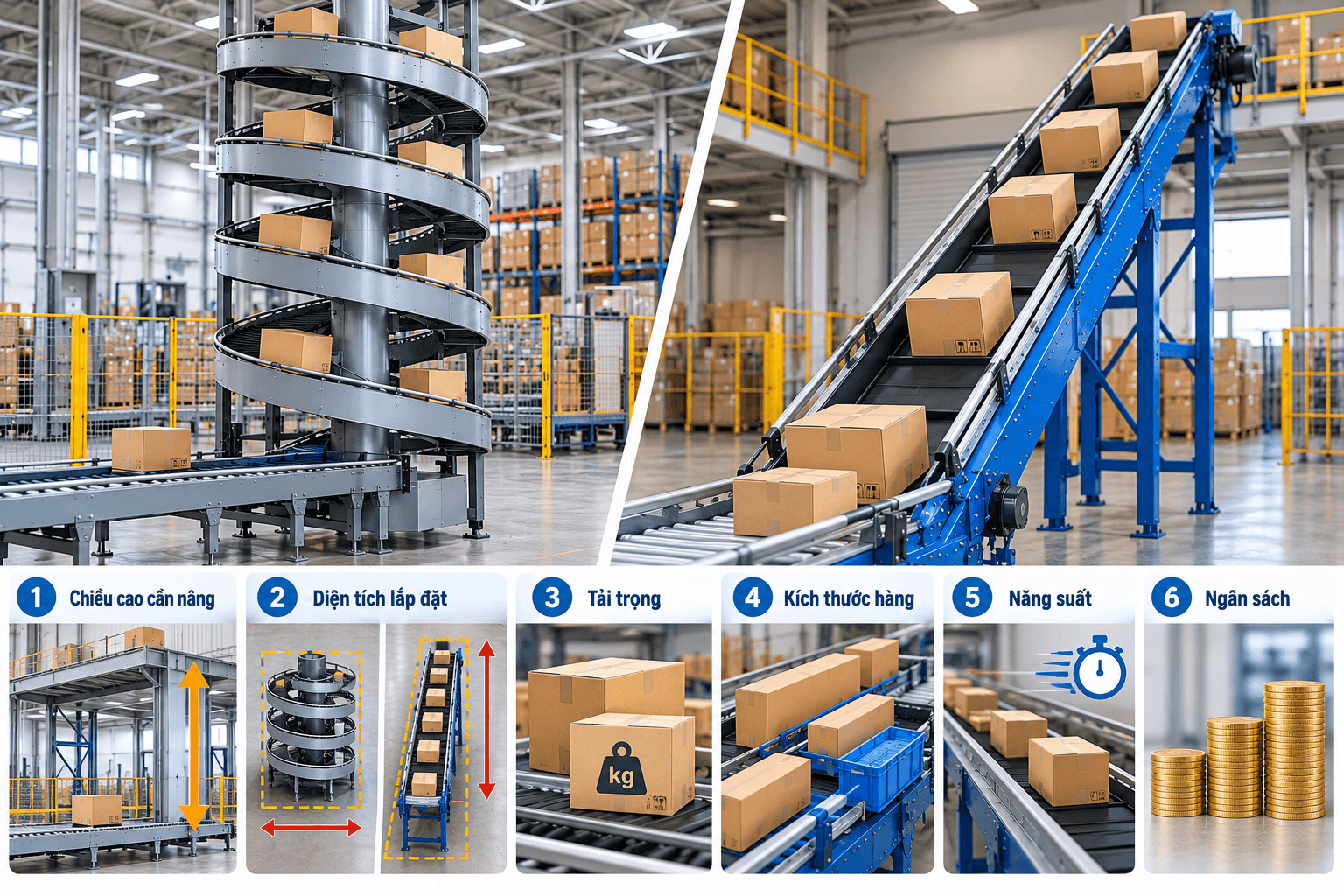

8. Cách lựa chọn giữa băng tải xoắn ốc và băng tải nghiêng

Dựa vào chiều cao cần nâng: Chiều cao chuyển hàng là thông số quan trọng đầu tiên. Cần xác định chính xác cao độ đầu vào và đầu ra. Nếu chênh lệch cao độ lớn và mặt bằng hạn chế, nên xem xét băng tải xoắn ốc.

Dựa vào diện tích lắp đặt: Đo chính xác chiều dài, chiều rộng và chiều cao khu vực lắp đặt. Không chỉ tính diện tích đặt thiết bị mà còn cần chừa không gian bảo trì. Nếu có nhiều chiều dài nhưng hạn chế về chiều rộng, băng tải nghiêng có thể dễ bố trí hơn.

Dựa vào tải trọng: Cần xác định trọng lượng trung bình và lớn nhất của hàng hóa. Tải trọng ảnh hưởng đến dây băng, khung, động cơ và cơ cấu truyền động. Không nên chọn thiết bị chỉ dựa trên một mức tải trung bình.

Dựa vào kích thước hàng: Hàng dài, rộng hoặc có trọng tâm cao cần được bố trí ổn định trên băng. Với hàng dễ trượt, cần xem xét băng gân, gờ nâng hoặc thành chắn phù hợp.

Dựa vào năng suất: Năng suất quyết định tốc độ băng và khả năng vận chuyển liên tục. Hệ thống cần được thiết kế đồng bộ với công đoạn trước và sau. Nếu đầu vào cung cấp hàng nhanh hơn khả năng tiếp nhận của băng tải, tình trạng ùn hàng có thể xảy ra.

Dựa vào ngân sách: Băng tải nghiêng thường có kết cấu đơn giản hơn nên dễ kiểm soát chi phí với các tuyến cơ bản. Băng tải xoắn ốc cần kết cấu và thiết kế phức tạp hơn. Tuy nhiên, chi phí đầu tư cần được đánh giá cùng với giá trị tiết kiệm mặt bằng và khả năng chuyển tầng.

9. Ứng dụng thực tế

Kho hàng và logistics: Băng tải xoắn ốc có thể kết nối khu vực nhập hàng, kho và khu vực xuất hàng ở các cao độ khác nhau. Băng tải nghiêng phù hợp với những tuyến đưa thùng carton hoặc kiện hàng từ khu vực thấp lên sàn thao tác.

Nhà máy sản xuất: Hai loại băng tải đều có thể kết nối các công đoạn sản xuất. Việc lựa chọn phụ thuộc vào mặt bằng và yêu cầu chuyển cao độ.

Dây chuyền đóng gói: Băng tải nghiêng có thể đưa sản phẩm từ khu vực đóng gói lên tuyến vận chuyển tiếp theo. Băng tải xoắn ốc phù hợp hơn khi dây chuyền cần kết nối nhiều tầng hoặc cần tiết kiệm diện tích.

Trung tâm phân phối: Với lưu lượng hàng lớn và nhu cầu chuyển tầng thường xuyên, băng tải xoắn ốc có thể giúp tổ chức tuyến vận chuyển gọn hơn.

10. Lưu ý khi thiết kế và lắp đặt

• Trước khi lựa chọn, cần khảo sát toàn bộ tuyến vận chuyển. Xác định vị trí cấp hàng, vị trí nhận hàng và các cao độ cần kết nối.
• Đối với băng tải nghiêng, cần tính toán góc nghiêng dựa trên loại hàng và khả năng chống trượt. Không nên tăng góc nghiêng chỉ để rút ngắn chiều dài băng.
• Đối với băng tải xoắn ốc, cần kiểm tra bán kính tuyến, chiều cao, tải trọng và không gian bảo trì.
• Điểm chuyển tiếp giữa các thiết bị cũng cần được thiết kế chính xác. Hàng phải chuyển từ băng này sang băng khác ổn định, hạn chế va đập hoặc rơi khỏi tuyến.

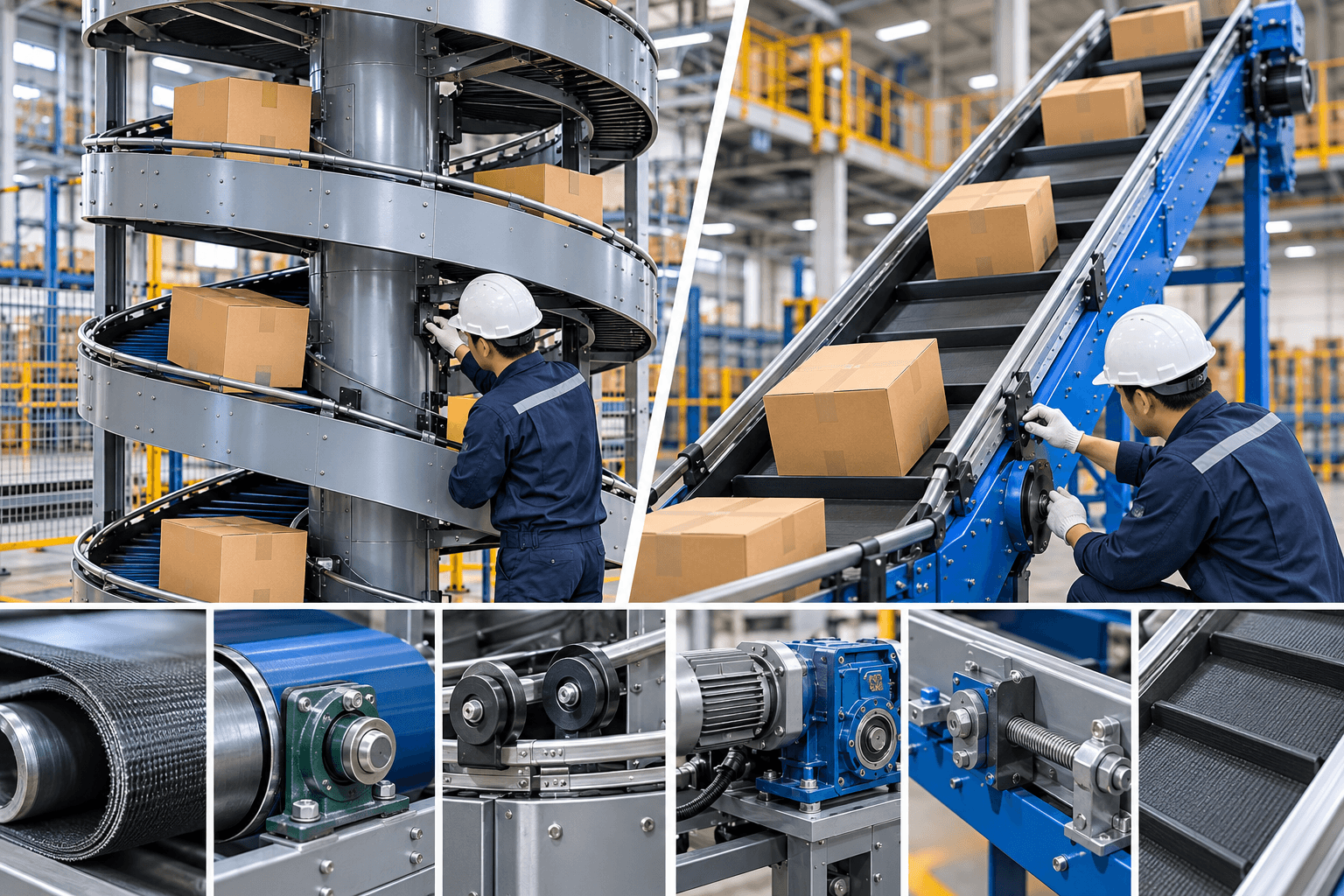

11. Bảo trì băng tải xoắn ốc và băng tải nghiêng

Cả hai loại băng tải đều cần được kiểm tra định kỳ. Các bộ phận cần chú ý gồm dây băng, tang, con lăn, ổ bi, động cơ, hộp giảm tốc và hệ thống căng băng.

Băng tải xoắn ốc cần chú ý thêm đến các điểm dẫn hướng và kết cấu liên kết trên toàn tuyến. Với băng tải nghiêng, cần kiểm tra độ căng băng và khả năng chống trượt của bề mặt. Nếu xuất hiện tiếng ồn, rung mạnh, băng chạy lệch hoặc hàng bị trượt, cần kiểm tra nguyên nhân trước khi tiếp tục vận hành.

Câu hỏi thường gặp

1. Băng tải xoắn ốc và băng tải nghiêng khác nhau thế nào?

Băng tải xoắn ốc vận chuyển theo tuyến xoắn, thường phù hợp với chuyển tầng và tiết kiệm diện tích. Băng tải nghiêng vận chuyển theo một tuyến dốc và cần nhiều chiều dài mặt bằng hơn.

2. Băng tải xoắn ốc có tiết kiệm diện tích không?

Có. Thiết kế xoắn giúp tận dụng không gian theo chiều cao và giảm nhu cầu bố trí một tuyến nghiêng dài.

3. Băng tải nghiêng có thể vận chuyển hàng lên tầng không?

Có. Nếu tải trọng, góc nghiêng và cơ cấu chống trượt được thiết kế phù hợp, băng tải nghiêng có thể đưa hàng lên sàn hoặc tầng cao hơn.

4. Loại nào có chi phí thấp hơn?

Với cùng nhu cầu vận chuyển cơ bản, băng tải nghiêng thường có kết cấu đơn giản hơn và dễ kiểm soát chi phí. Tuy nhiên, giá thực tế phụ thuộc vào tải trọng, kích thước và cấu hình.

Xem thêm

Băng tải đứng và băng tải nâng: So sánh cấu tạo, khả năng vận chuyển và ứng dụng thực tế

Băng tải nâng hàng lên cao và chuyển tầng: Giải pháp tối ưu vận chuyển giữa các cao độ

Băng tải xoắn ốc và băng tải nghiêng đều là giải pháp hiệu quả để vận chuyển hàng hóa giữa các cao độ. Tuy nhiên, mỗi loại có ưu điểm riêng về không gian, cấu tạo, chi phí và khả năng chuyển tầng.

Băng tải xoắn ốc phù hợp khi doanh nghiệp cần tiết kiệm diện tích và kết nối nhiều cao độ. Băng tải nghiêng phù hợp với tuyến vận chuyển đơn giản, có đủ mặt bằng và cần tối ưu chi phí đầu tư.
