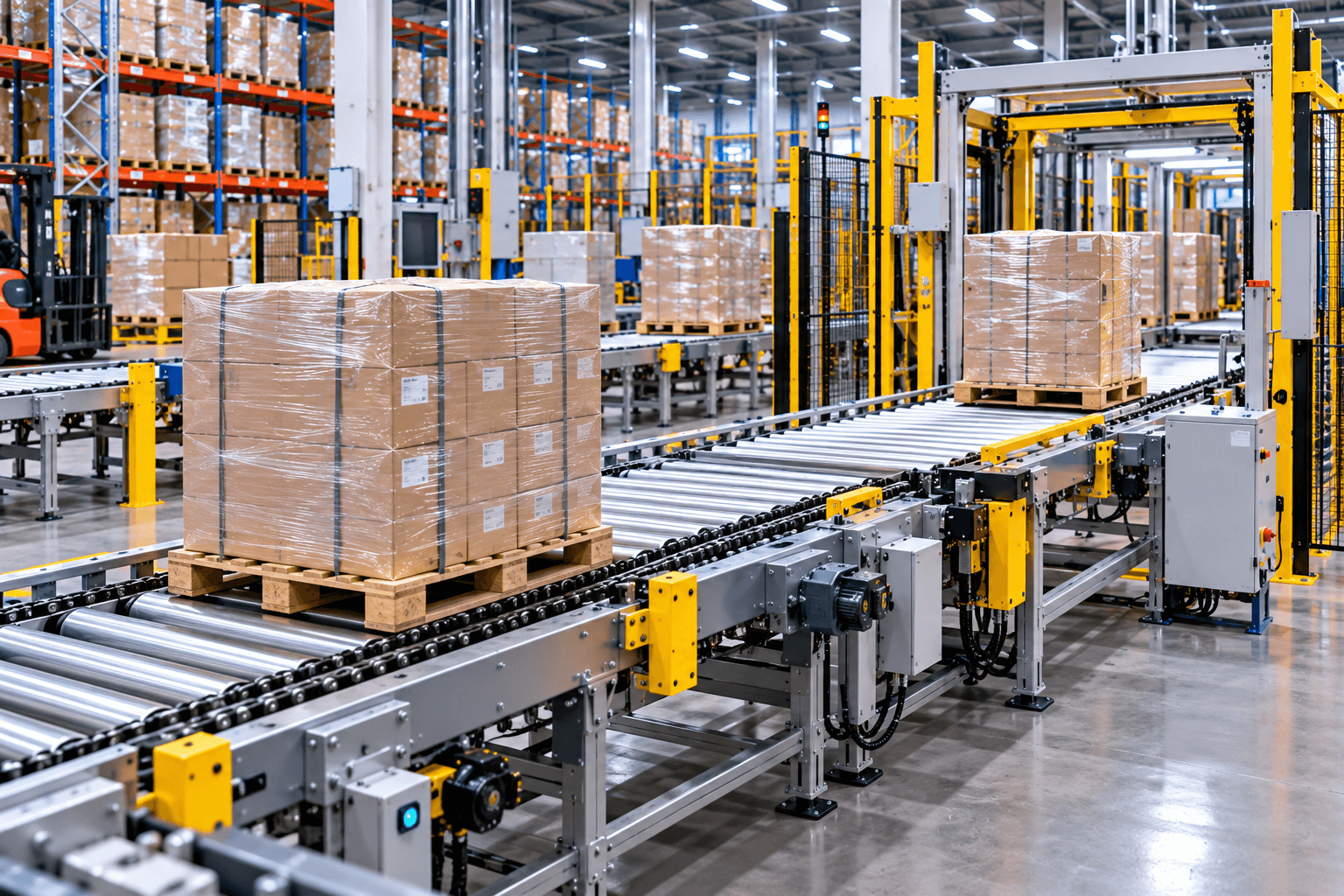

Băng tải pallet là giải pháp vận chuyển hàng hóa được sử dụng trong các kho công nghiệp, trung tâm logistics và dây chuyền sản xuất có nhu cầu di chuyển pallet liên tục. Hệ thống giúp đưa pallet chứa nguyên vật liệu, thành phẩm hoặc hàng đóng kiện giữa các khu vực mà không cần phụ thuộc hoàn toàn vào xe nâng và nhân công vận chuyển thủ công.
Tùy theo trọng lượng pallet, kích thước hàng hóa và cách bố trí mặt bằng, doanh nghiệp có thể lựa chọn băng tải con lăn truyền động, băng tải xích hoặc hệ thống vận chuyển pallet tự động. Để thiết bị hoạt động ổn định, cần quan tâm đến cấu tạo khung, cơ cấu truyền động, tải trọng thiết kế và khả năng kết nối với các thiết bị nâng chuyển khác.

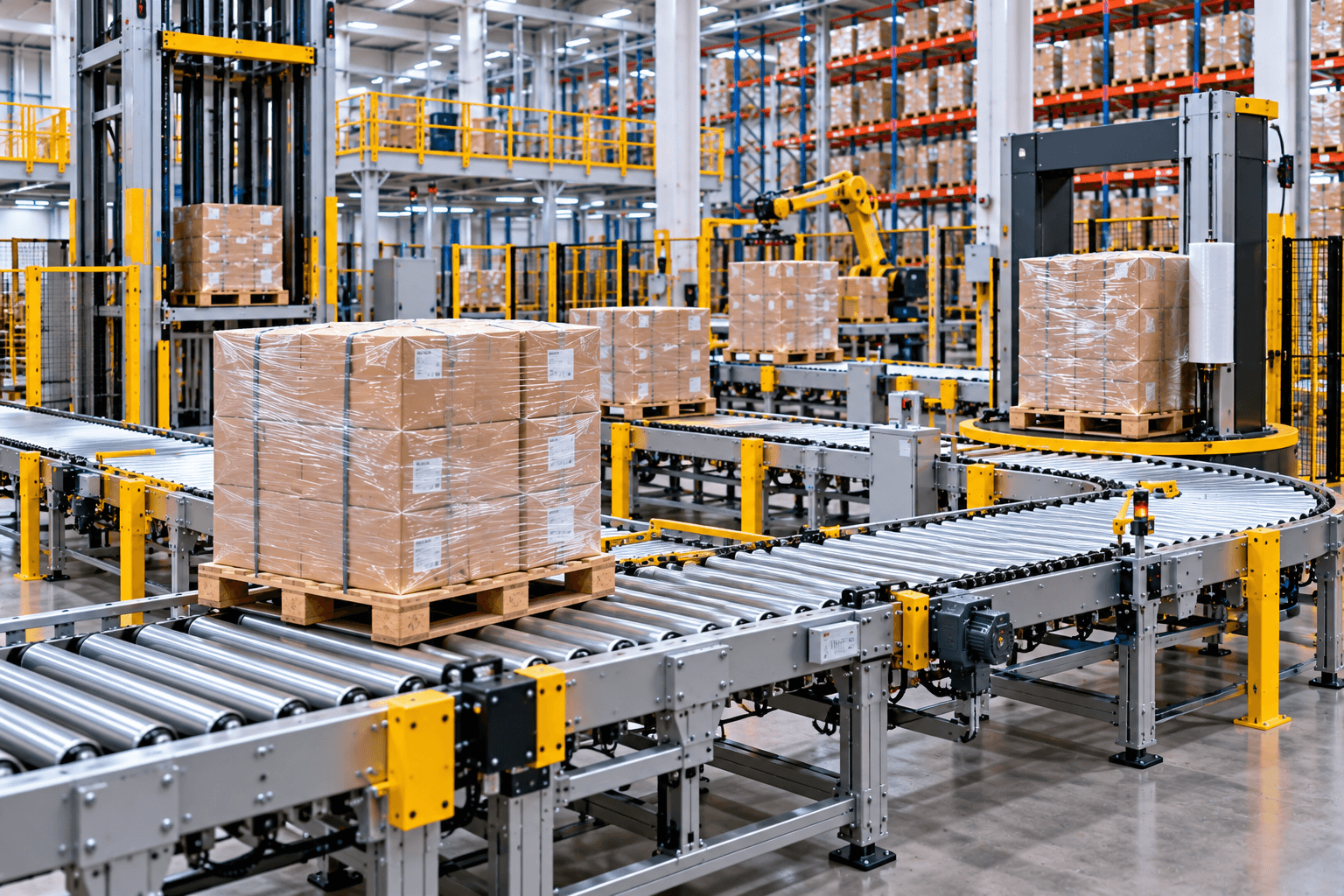

1. Băng tải pallet là gì?
Băng tải pallet là hệ thống vận chuyển chuyên dụng được thiết kế để di chuyển pallet hàng hóa giữa các vị trí trong kho hoặc nhà máy. Pallet có thể chứa thùng carton, bao nguyên liệu, linh kiện, sản phẩm thành phẩm hoặc các loại hàng hóa được xếp thành kiện.
Khác với băng tải thông thường chủ yếu vận chuyển từng sản phẩm hoặc thùng hàng nhỏ, hệ thống dành cho pallet cần có kết cấu chắc chắn, khả năng chịu tải phù hợp và cơ cấu dẫn hướng giúp pallet di chuyển ổn định.
Thiết bị có thể hoạt động theo tuyến thẳng, chuyển hướng, nâng hạ hoặc kết nối nhiều công đoạn. Trong các hệ thống tự động hóa, băng tải pallet còn được tích hợp với cảm biến nhận diện, bộ điều khiển, máy quấn màng, robot xếp hàng và hệ thống quản lý kho.
Tùy đặc điểm vận hành, băng tải pallet có thể được sử dụng để vận chuyển pallet rỗng, pallet chứa hàng hoặc pallet phục vụ các công đoạn sản xuất. Việc xác định đúng mục đích sử dụng là cơ sở để lựa chọn cấu hình thiết bị phù hợp.

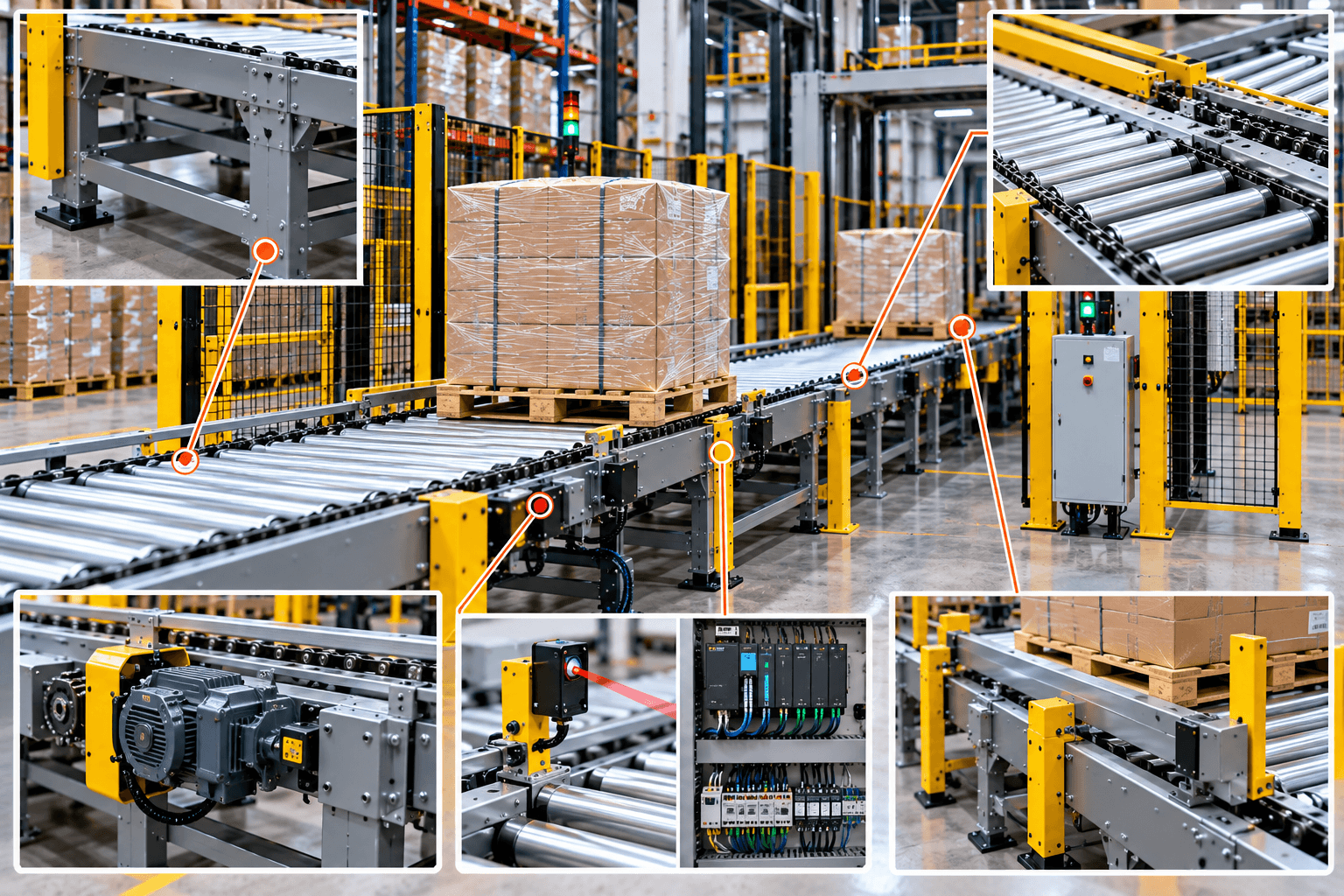

2. Cấu tạo của băng tải pallet công nghiệp
2.1. Khung băng tải chịu lực
Khung là bộ phận chính có nhiệm vụ nâng đỡ toàn bộ hệ thống và chịu tải trong quá trình vận chuyển pallet. Vật liệu thường được lựa chọn theo tải trọng, môi trường làm việc và yêu cầu độ bền của thiết bị.
Khung có thể sử dụng thép sơn công nghiệp hoặc thép mạ phù hợp với điều kiện vận hành. Với hệ thống tải nặng, kết cấu cần được tính toán về tiết diện, khoảng cách chân đỡ, độ võng và khả năng chịu lực tại các điểm liên kết.
Ngoài khả năng chịu tải tĩnh, khung còn phải đáp ứng tải trọng phát sinh khi pallet khởi động, dừng hoặc chuyển hướng. Vì vậy, không nên chỉ căn cứ vào độ dày thép để đánh giá khả năng chịu tải của toàn bộ hệ thống.
2.2. Con lăn hoặc xích vận chuyển
Con lăn và xích là hai cơ cấu vận chuyển phổ biến trong hệ thống băng tải pallet.
Băng tải con lăn thường được sử dụng với pallet có đáy phù hợp để tiếp xúc ổn định với các con lăn. Các con lăn có thể được dẫn động bằng xích, dây đai truyền động hoặc cơ cấu truyền lực khác tùy thiết kế.
Băng tải xích phù hợp với một số loại pallet cần được đỡ tại các thanh ngang hoặc vị trí tiếp xúc xác định. Hệ thống thường sử dụng hai hoặc nhiều dải xích bố trí theo khoảng cách phù hợp với kết cấu đáy pallet.
Khi lựa chọn, cần kiểm tra kích thước và hướng đặt pallet. Nếu khoảng cách con lăn hoặc xích không phù hợp với đáy pallet, hàng có thể bị võng, mất cân bằng hoặc không di chuyển ổn định.
2.3. Động cơ và bộ truyền động
Động cơ cung cấp năng lượng để đưa pallet di chuyển trên tuyến băng tải. Bộ truyền động có thể bao gồm hộp giảm tốc, nhông xích, trục truyền động và các chi tiết liên kết tương ứng.
Công suất động cơ cần được xác định dựa trên tải trọng, tốc độ vận chuyển, chiều dài tuyến và tần suất khởi động. Với hệ thống có nhiều vị trí dừng hoặc vận hành liên tục, phương án điều khiển động cơ cần được thiết kế phù hợp để hạn chế va đập và quá tải.
Một số hệ thống sử dụng các vùng truyền động độc lập nhằm kiểm soát từng pallet. Cách bố trí này giúp hạn chế tình trạng pallet va chạm khi chờ xử lý tại khu vực đóng gói hoặc xuất hàng.
2.4. Cảm biến và hệ thống điều khiển
Cảm biến giúp phát hiện sự hiện diện và vị trí của pallet trên băng tải. Tín hiệu được gửi đến bộ điều khiển để thực hiện các thao tác như khởi động, dừng, chuyển hướng hoặc đưa pallet đến đúng khu vực.
Trong hệ thống tự động, cảm biến có thể kết hợp với bộ điều khiển PLC, biến tần và thiết bị giao tiếp với phần mềm quản lý kho. Nhờ đó, doanh nghiệp có thể theo dõi luồng vận chuyển và phối hợp các công đoạn theo trình tự đã thiết lập.
Hệ thống điều khiển cần có phương án xử lý khi pallet bị kẹt, cảm biến không nhận tín hiệu hoặc động cơ gặp sự cố. Các nút dừng khẩn cấp và thiết bị bảo vệ cũng cần được bố trí tại những vị trí phù hợp.
2.5. Bộ phận dẫn hướng và bảo vệ
Thanh dẫn hướng giúp pallet di chuyển đúng vị trí, hạn chế lệch khỏi tuyến vận chuyển. Tùy cấu hình, hệ thống có thể bổ sung chặn pallet, cơ cấu định vị, bộ phận nâng hạ hoặc module chuyển hướng.
Các chi tiết bảo vệ như tấm che xích, che nhông và rào chắn tại khu vực nguy hiểm giúp giảm nguy cơ tiếp xúc với bộ phận chuyển động. Đối với hệ thống vận chuyển tải nặng, cần đặc biệt chú ý đến vị trí có nguy cơ kẹp, cuốn hoặc va chạm khi pallet được nâng và chuyển hướng.

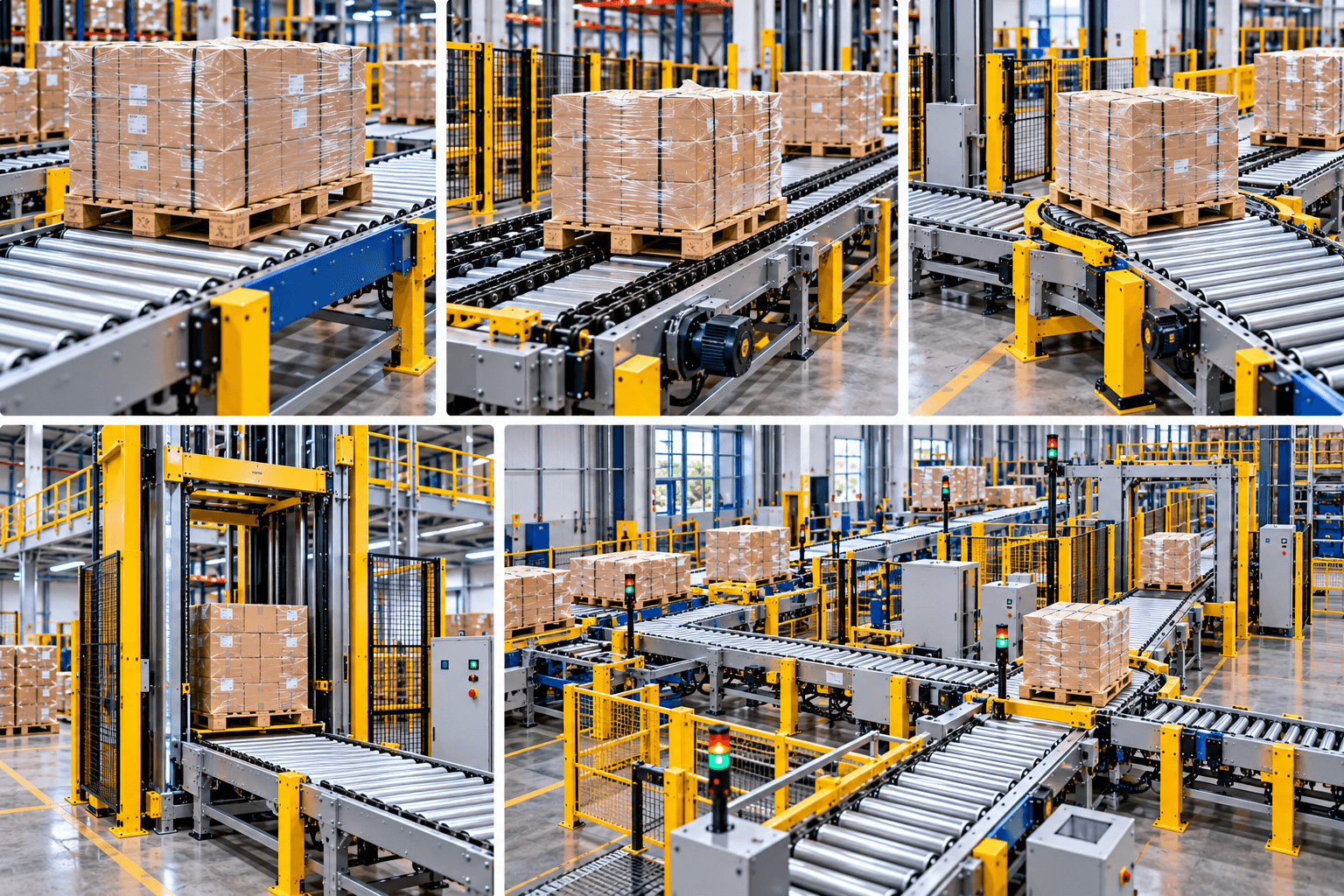

3.Các loại băng tải pallet phổ biến
3.1. Băng tải con lăn pallet
Băng tải con lăn pallet sử dụng dãy con lăn để đỡ và di chuyển pallet theo tuyến. Thiết bị có thể dùng con lăn tự do trong một số trường hợp phù hợp hoặc sử dụng truyền động cơ khí để vận chuyển pallet theo tốc độ kiểm soát.
Loại truyền động thường được ứng dụng trong kho thành phẩm, dây chuyền đóng gói và khu vực tập kết hàng. Khi thiết kế, cần tính toán đường kính con lăn, khoảng cách giữa các con lăn, tải trọng mỗi vị trí và khả năng chịu lực của trục.
3.2. Băng tải xích pallet
Băng tải xích thường sử dụng các dải xích chịu lực để vận chuyển pallet. Hệ thống phù hợp với những loại pallet có cấu tạo đáy tương thích với vị trí đỡ của xích.
Thiết bị được sử dụng trong dây chuyền lắp ráp, kho công nghiệp và các tuyến vận chuyển cần đưa pallet qua nhiều công đoạn. Việc lựa chọn cần xem xét tải trọng, độ bền xích, khả năng bôi trơn và yêu cầu bảo trì của bộ truyền động.
3.3. Băng tải chuyển hướng pallet
Băng tải chuyển hướng giúp thay đổi hướng di chuyển của pallet tại các điểm giao nhau trong hệ thống. Thiết bị có thể kết hợp con lăn, xích chuyển ngang hoặc cơ cấu nâng chuyển để đưa pallet sang tuyến khác.
Giải pháp này giúp kết nối nhiều khu vực mà không cần bố trí toàn bộ tuyến vận chuyển theo một đường thẳng. Tuy nhiên, khu vực chuyển hướng phải được tính toán kỹ về kích thước pallet, độ ổn định của hàng và trình tự hoạt động của các cơ cấu.
3.4. Băng tải nâng hạ pallet
Băng tải nâng hạ được sử dụng khi pallet cần di chuyển giữa các cao độ khác nhau hoặc cần được đưa đến vị trí làm việc cụ thể. Tùy nhu cầu, hệ thống có thể kết hợp bàn nâng, cơ cấu thủy lực hoặc thiết bị nâng chuyên dụng với băng tải con lăn hay xích.
Thiết bị thường xuất hiện trong kho nhiều tầng, dây chuyền sản xuất và khu vực cấp pallet cho máy tự động. Khi lựa chọn, cần xác định tải trọng nâng, chiều cao hành trình, kích thước sàn nâng và các yêu cầu an toàn liên quan.
3.5. Hệ thống băng tải pallet tự động
Hệ thống tự động có thể gồm nhiều đoạn băng tải thẳng, chuyển hướng, nâng hạ và các vị trí chờ. Các bộ phận được kết nối thông qua cảm biến, PLC và phần mềm điều phối nhằm kiểm soát luồng pallet.
Giải pháp này phù hợp với nhà máy hoặc trung tâm logistics có lưu lượng pallet lớn, quy trình lặp lại và nhu cầu theo dõi hàng hóa theo thời gian thực. Tuy nhiên, mức đầu tư và độ phức tạp cũng cao hơn hệ thống đơn giản, nên cần đánh giá kỹ nhu cầu trước khi triển khai.

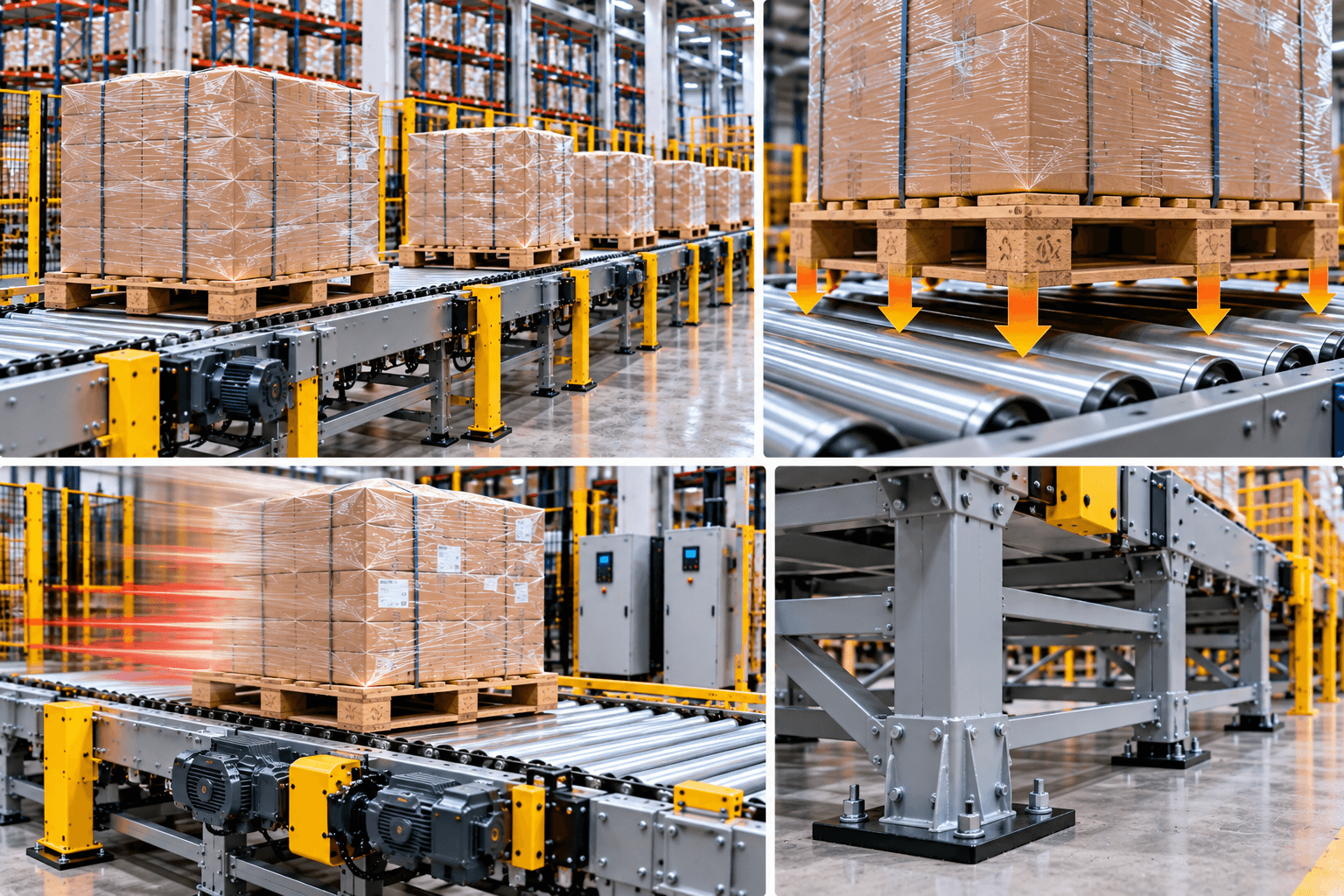

4. Khả năng chịu tải của băng tải pallet
Khả năng chịu tải là yếu tố quan trọng nhất khi lựa chọn băng tải pallet. Tải trọng thiết kế phải đáp ứng khối lượng pallet và hàng hóa, đồng thời tính đến cách phân bố tải và các lực phát sinh trong quá trình vận hành.
4.1. Tải trọng pallet và tải trọng toàn hệ thống
Cần phân biệt tải trọng của một pallet với tổng tải trọng mà toàn tuyến băng tải phải chịu. Một tuyến dài có thể chứa nhiều pallet cùng lúc, trong khi mỗi đoạn băng tải chỉ được thiết kế cho một mức tải nhất định.
Ví dụ, nếu mỗi pallet có khối lượng 800 kg, hệ thống phải được tính toán để đáp ứng tải trọng thực tế tại từng vị trí. Nếu có nhiều pallet cùng nằm trên tuyến, cần kiểm tra tổng tải trọng phân bố trên khung, chân đỡ và nền móng.
Các con số minh họa không thay thế thông số thiết kế. Tải trọng cho phép cần được xác nhận theo bản vẽ kỹ thuật và cấu hình cụ thể của nhà sản xuất.
4.2. Phân bố tải trên đáy pallet
Pallet có thể phân bố trọng lượng đều trên nhiều điểm đỡ hoặc tập trung tải tại một số thanh ngang. Hai trường hợp có cùng khối lượng nhưng có thể tạo ra mức tải khác nhau trên con lăn, xích và khung băng tải.
Vì vậy, cần kiểm tra vật liệu pallet, kết cấu đáy và hướng đặt pallet trên tuyến. Pallet bị cong vênh, nứt hoặc hư hỏng cũng có thể gây mất ổn định và làm tăng nguy cơ kẹt hàng.
4.3. Tốc độ và tần suất vận hành
Tải trọng không phải yếu tố duy nhất quyết định cấu hình băng tải. Hệ thống vận hành nhiều ca, thường xuyên khởi động hoặc dừng đột ngột cần được tính toán về động cơ, hộp giảm tốc, bộ truyền động và khả năng kiểm soát tốc độ.
Nếu pallet nặng được đưa vào tuyến quá nhanh hoặc dừng tại điểm chặn không phù hợp, lực va đập có thể làm giảm tuổi thọ thiết bị. Việc sử dụng biến tần và điều khiển khởi động, dừng hợp lý giúp hệ thống vận hành ổn định hơn.
4.4. Điều kiện nền móng và vị trí lắp đặt
Băng tải tải nặng cần được lắp trên nền có khả năng chịu lực phù hợp. Các chân đỡ, bu lông neo và điểm liên kết phải đáp ứng tải trọng thiết kế, đặc biệt tại khu vực chuyển hướng hoặc nâng hạ.
Với hệ thống nhiều tầng hoặc có thiết bị nâng tích hợp, cần kiểm tra thêm tải trọng truyền xuống sàn và kết cấu công trình. Việc khảo sát nền móng ngay từ đầu giúp hạn chế tình trạng rung, lệch khung hoặc phát sinh chi phí gia cố sau khi lắp đặt.
5. Ứng dụng của băng tải pallet trong kho hàng và nhà máy
5.1. Kho nguyên vật liệu và kho thành phẩm
Trong kho công nghiệp, băng tải pallet giúp vận chuyển nguyên liệu hoặc thành phẩm giữa khu vực tiếp nhận, lưu trữ và xuất hàng. Hệ thống phù hợp với các tuyến có luồng vận chuyển lặp lại và vị trí giao nhận xác định.
Khi kết hợp với xe nâng hoặc thiết bị nâng chuyển phù hợp, băng tải giúp tổ chức luồng hàng rõ ràng hơn. Cần bố trí vùng giao nhận an toàn để tránh xung đột giữa pallet đang vận chuyển và phương tiện di chuyển trong kho.
5.2. Dây chuyền sản xuất và lắp ráp
Băng tải pallet có thể đưa bán thành phẩm qua các trạm lắp ráp, kiểm tra và hoàn thiện. Mỗi pallet đóng vai trò như một vị trí mang sản phẩm, giúp định vị hàng hóa và kiểm soát trình tự xử lý.
Trong một số dây chuyền, hệ thống còn được tích hợp với bàn nâng hoặc cơ cấu định vị để đưa sản phẩm đến đúng độ cao làm việc. Thiết kế cần phù hợp với chu kỳ sản xuất và khả năng xử lý của từng trạm.
5.3. Khu vực đóng gói và quấn màng
Sau khi hàng hóa được xếp lên pallet, băng tải có thể chuyển pallet đến máy quấn màng, khu vực dán nhãn hoặc vị trí kiểm tra cuối cùng. Việc tự động hóa tuyến vận chuyển giúp giảm thao tác kéo đẩy và hạn chế thời gian chờ giữa các công đoạn.
Đối với hàng dễ đổ hoặc có trọng tâm cao, cần kiểm tra độ ổn định của kiện hàng trước khi vận chuyển. Tốc độ băng tải và cơ cấu dừng cũng cần được điều chỉnh để pallet không bị xô lệch khi vào máy.
5.4. Trung tâm logistics và phân phối
Các trung tâm phân phối thường phải luân chuyển pallet giữa khu vực nhập hàng, lưu trữ, gom đơn và xuất hàng. Hệ thống băng tải giúp kết nối các công đoạn này, đặc biệt khi số lượng pallet lớn và lịch vận hành tương đối ổn định.
Khi tích hợp với hệ thống quản lý kho, doanh nghiệp có thể điều phối pallet đến đúng khu vực theo quy tắc đã thiết lập. Tuy nhiên, việc bố trí tuyến phải tính đến những trường hợp cần ưu tiên xử lý, hàng chờ kiểm tra và các tình huống phát sinh trong vận hành.
6. Kinh nghiệm lựa chọn băng tải pallet phù hợp
Trước khi đầu tư, doanh nghiệp nên xác định rõ những yếu tố ảnh hưởng trực tiếp đến thiết kế và chi phí:
- Tải trọng tối đa: Xác định khối lượng pallet nặng nhất, tải phân bố và số pallet có thể cùng nằm trên tuyến.
- Kích thước pallet: Đo chiều dài, chiều rộng, chiều cao và kiểm tra cấu tạo đáy để lựa chọn con lăn hoặc xích phù hợp.
- Năng suất vận chuyển: Xác định số pallet cần xử lý mỗi giờ, tốc độ di chuyển và thời gian dừng tại từng công đoạn.
- Mặt bằng lắp đặt: Khảo sát chiều dài tuyến, vị trí chuyển hướng, độ cao, lối đi và khả năng tiếp cận để bảo trì.
- Mức độ tự động hóa: Cân nhắc nhu cầu sử dụng cảm biến, PLC, cơ cấu nâng hạ và phần mềm quản lý kho.
- Chi phí vòng đời: Tính đến chi phí đầu tư, điện năng, bảo dưỡng, linh kiện thay thế và thời gian dừng máy.
Không nên lựa chọn băng tải chỉ dựa vào tải trọng tối đa được quảng cáo. Cần yêu cầu đơn vị cung cấp làm rõ tải trọng cho phép của từng đoạn, cấu hình con lăn hoặc xích, điều kiện vận hành và chế độ bảo hành.
7. Lưu ý khi vận hành và bảo trì băng tải pallet
Trước mỗi ca vận hành, nên kiểm tra tình trạng con lăn, xích, động cơ, cảm biến và các cơ cấu chặn pallet. Những dấu hiệu như tiếng ồn bất thường, xích chùng, con lăn kẹt hoặc pallet di chuyển lệch cần được xử lý kịp thời.
Không đưa pallet vượt tải trọng thiết kế vào hệ thống. Hàng hóa cần được xếp ổn định, không nhô ra ngoài kích thước cho phép và không làm mất cân bằng pallet. Khu vực băng tải cũng phải được giữ thông thoáng để tránh va chạm với xe nâng và người lao động.
Việc vệ sinh, bôi trơn và thay thế linh kiện cần thực hiện theo hướng dẫn của nhà sản xuất. Khi sửa chữa hoặc xử lý pallet bị kẹt, phải dừng thiết bị, cô lập nguồn năng lượng và xác nhận hệ thống đã ở trạng thái an toàn trước khi thao tác.
Với hệ thống tự động, nên lưu lại lịch sử lỗi, thời gian dừng máy và các vị trí thường xuyên xảy ra ùn tắc. Dữ liệu này giúp doanh nghiệp xác định nguyên nhân và điều chỉnh quy trình vận hành hiệu quả hơn.
Câu hỏi thường gặp về băng tải pallet
1. Băng tải pallet có thể chịu tải bao nhiêu?
Khả năng chịu tải phụ thuộc vào kết cấu khung, loại con lăn hoặc xích, động cơ, khoảng cách chân đỡ và cách phân bố trọng lượng. Doanh nghiệp cần cung cấp tải trọng pallet thực tế để đơn vị kỹ thuật tính toán cấu hình phù hợp.
2. Nên chọn băng tải con lăn hay băng tải xích cho pallet?
Băng tải con lăn phù hợp với pallet có đáy tương thích với bề mặt con lăn. Băng tải xích phù hợp với những loại pallet được đỡ tại các vị trí xích xác định. Việc lựa chọn cần dựa trên kết cấu đáy pallet và yêu cầu vận chuyển.
3. Băng tải pallet có thể kết nối với xe nâng không?
Có thể bố trí điểm giao nhận giữa băng tải và xe nâng. Tuy nhiên, khu vực này cần được thiết kế để pallet được đặt đúng vị trí, tránh va chạm và bảo đảm an toàn cho người vận hành.
4. Có nên tự động hóa toàn bộ hệ thống băng tải pallet?
Không phải doanh nghiệp nào cũng cần tự động hóa hoàn toàn. Với lưu lượng thấp hoặc quy trình đơn giản, hệ thống cơ bản có thể đáp ứng tốt nhu cầu. Kho lớn, vận hành liên tục và có yêu cầu truy xuất dữ liệu có thể cân nhắc giải pháp tích hợp cảm biến, PLC và phần mềm quản lý.
