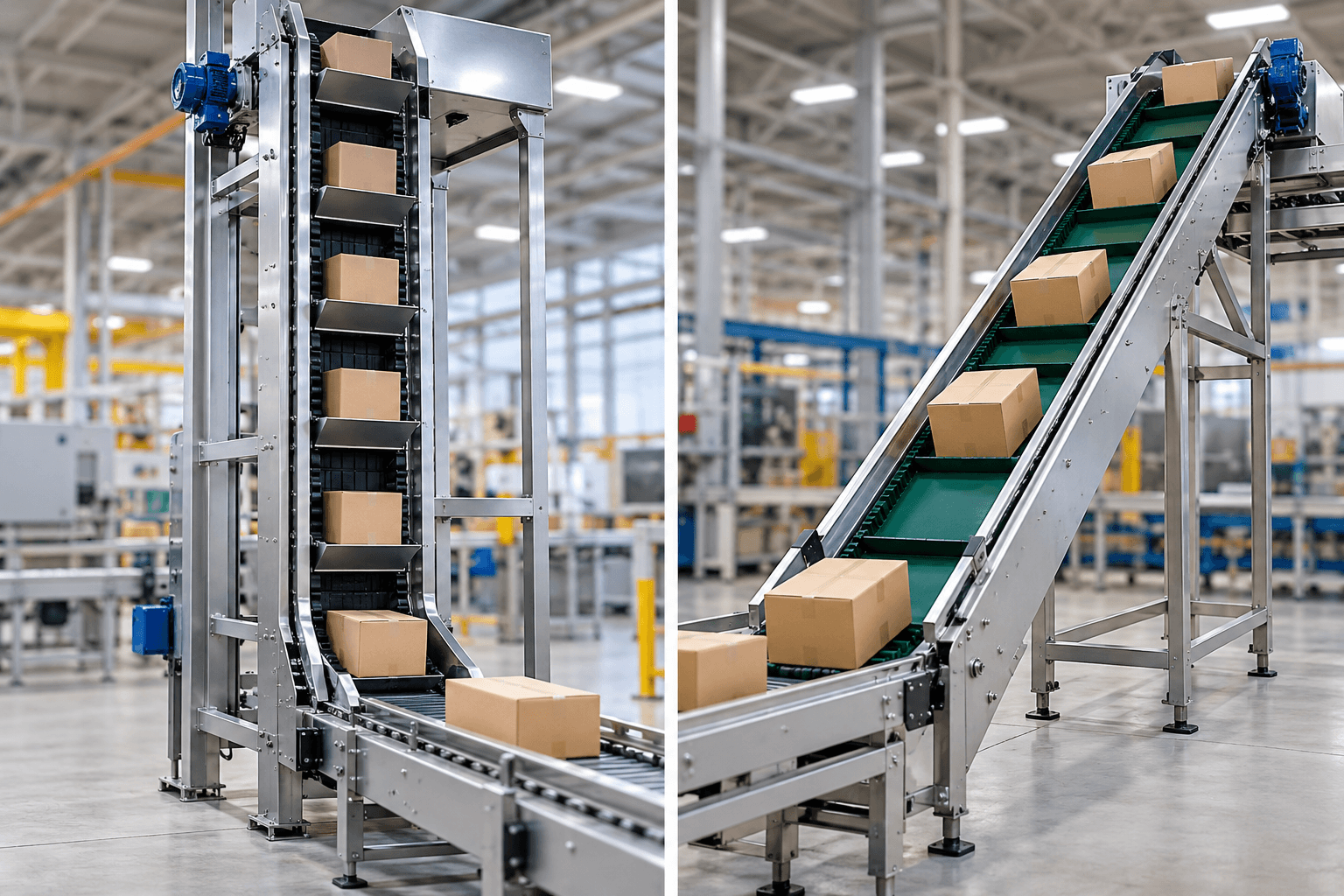

Băng tải đứng và băng tải nâng: So sánh cấu tạo, khả năng vận chuyển và ứng dụng thực tế

Băng tải đứng và băng tải nâng đều được sử dụng để đưa hàng hóa giữa các cao độ trong nhà máy, kho hàng và dây chuyền sản xuất. Tuy nhiên, hai loại thiết bị có cấu tạo, hướng vận chuyển và yêu cầu mặt bằng khác nhau.

Hiểu rõ đặc điểm từng loại giúp doanh nghiệp lựa chọn giải pháp phù hợp với tải trọng, chiều cao và không gian lắp đặt.

1. Băng tải đứng là gì?

Băng tải đứng là thiết bị vận chuyển hàng hóa theo phương gần như thẳng đứng giữa hai hoặc nhiều cao độ. Hàng được đưa vào tại vị trí thấp, nâng lên theo chiều đứng và chuyển ra ở vị trí cao hơn.

Thiết bị thường được thiết kế với kết cấu khung đứng và cơ cấu nâng phù hợp với loại hàng cần vận chuyển. Một số hệ thống sử dụng băng tải có gờ, bàn nâng hoặc cơ cấu giữ sản phẩm trong quá trình di chuyển.

Điểm nổi bật của băng tải đứng là khả năng tận dụng chiều cao nhà xưởng. Thiết bị phù hợp với những khu vực cần chuyển hàng lên tầng nhưng không có nhiều diện tích để bố trí tuyến băng tải nghiêng.

2. Băng tải nâng là gì?

Băng tải nâng là hệ thống đưa hàng từ cao độ thấp lên cao độ lớn hơn, thường thông qua một tuyến băng tải nghiêng. Khác với băng tải đứng, băng tải nâng cần một khoảng chiều dài nhất định để tạo độ cao. Chiều dài phụ thuộc vào chiều cao cần nâng và góc nghiêng được lựa chọn.

Thiết bị có thể sử dụng băng PVC, PU, cao su hoặc các loại băng chuyên dụng. Với hàng dễ trượt, bề mặt băng có thể sử dụng gân hoặc gờ nâng để giữ sản phẩm ổn định.

3. So sánh cấu tạo băng tải đứng và băng tải nâng

Hai thiết bị đều có hệ thống truyền động và bộ phận vận chuyển hàng. Tuy nhiên, cấu tạo thực tế có nhiều điểm khác biệt.

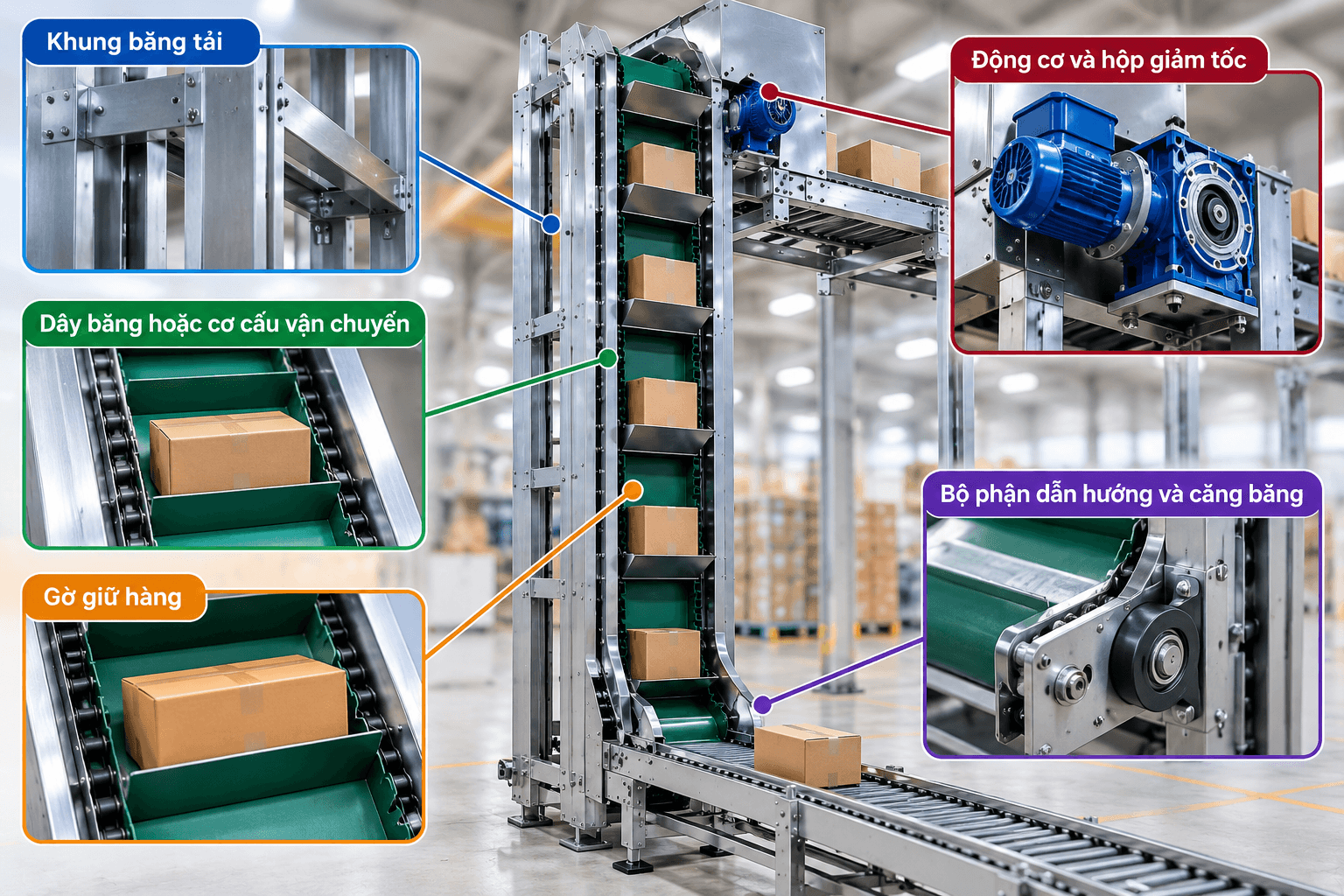

4. Cấu tạo của băng tải đứng

Cấu tạo băng tải đứng phụ thuộc vào phương án nâng hàng. Một hệ thống cơ bản thường gồm các bộ phận sau.

Khung băng tải: Khung được thiết kế theo chiều cao cần vận chuyển. Kết cấu phải đảm bảo độ cứng và khả năng chịu tải trong quá trình hoạt động. Với hệ thống cao, phần khung và các điểm cố định cần được tính toán phù hợp với tải trọng cũng như điều kiện lắp đặt.

Dây băng hoặc cơ cấu vận chuyển: Băng tải đứng có thể sử dụng dây băng có gờ, các cơ cấu giữ sản phẩm hoặc thiết kế dạng bàn nâng tùy ứng dụng. Việc lựa chọn cơ cấu vận chuyển phụ thuộc vào kích thước, trọng lượng và hình dạng hàng hóa.

Gờ giữ hàng: Khi hàng được nâng theo phương đứng, khả năng trượt hoặc rơi cần được kiểm soát. Gờ nâng hoặc cơ cấu giữ giúp sản phẩm ổn định hơn. Khoảng cách và kích thước gờ cần phù hợp với sản phẩm. Không nên sử dụng một cấu hình cho tất cả loại hàng.

Động cơ và hộp giảm tốc: Động cơ cung cấp lực kéo cho hệ thống. Hộp giảm tốc giúp điều chỉnh tốc độ và mô-men xoắn. Công suất truyền động cần được lựa chọn dựa trên tải trọng, chiều cao nâng và năng suất yêu cầu.

Bộ phận dẫn hướng và căng băng: Các bộ phận này giúp duy trì chuyển động ổn định của dây băng. Nếu băng bị lệch hoặc căng không phù hợp, hiệu suất vận chuyển có thể giảm.

5. Cấu tạo của băng tải nâng

Băng tải nâng thường có kết cấu đơn giản hơn khi vận chuyển theo tuyến nghiêng.

Khung nghiêng: Khung được thiết kế theo chiều dài và góc nghiêng cần thiết. Chân đỡ giúp cố định hệ thống và duy trì độ ổn định.

Dây băng: Tùy loại hàng, dây băng có thể là PVC, PU hoặc cao su. Với hàng cần chống trượt, có thể sử dụng băng gân hoặc gắn gờ nâng.

Tang và con lăn: Tang chủ động truyền lực cho dây băng. Tang bị động hỗ trợ chuyển hướng và duy trì độ căng. Các con lăn giúp đỡ dây băng trên chiều dài vận chuyển.

Động cơ và hộp giảm tốc: Động cơ tạo lực kéo để đưa hàng lên cao. Công suất cần được tính dựa trên tải trọng và điều kiện vận hành thực tế.

6. Khả năng vận chuyển giữa các cao độ

Đây là điểm khác biệt đáng chú ý giữa hai loại băng tải.

Băng tải đứng: Băng tải đứng đưa hàng lên cao trong phạm vi không gian tương đối nhỏ. Vì vậy, thiết bị phù hợp khi khoảng cách giữa các khu vực không có nhiều diện tích để bố trí tuyến nghiêng. Hàng được đưa lên theo phương đứng và có thể chuyển sang băng tải ngang ở đầu ra.

Băng tải nâng: Băng tải nâng sử dụng chiều dài tuyến băng để tạo cao độ. Hàng di chuyển theo phương nghiêng trước khi đến vị trí tiếp nhận. Phương án này phù hợp khi nhà xưởng có đủ không gian để bố trí băng tải. Góc nghiêng cần được lựa chọn dựa trên đặc điểm hàng hóa.

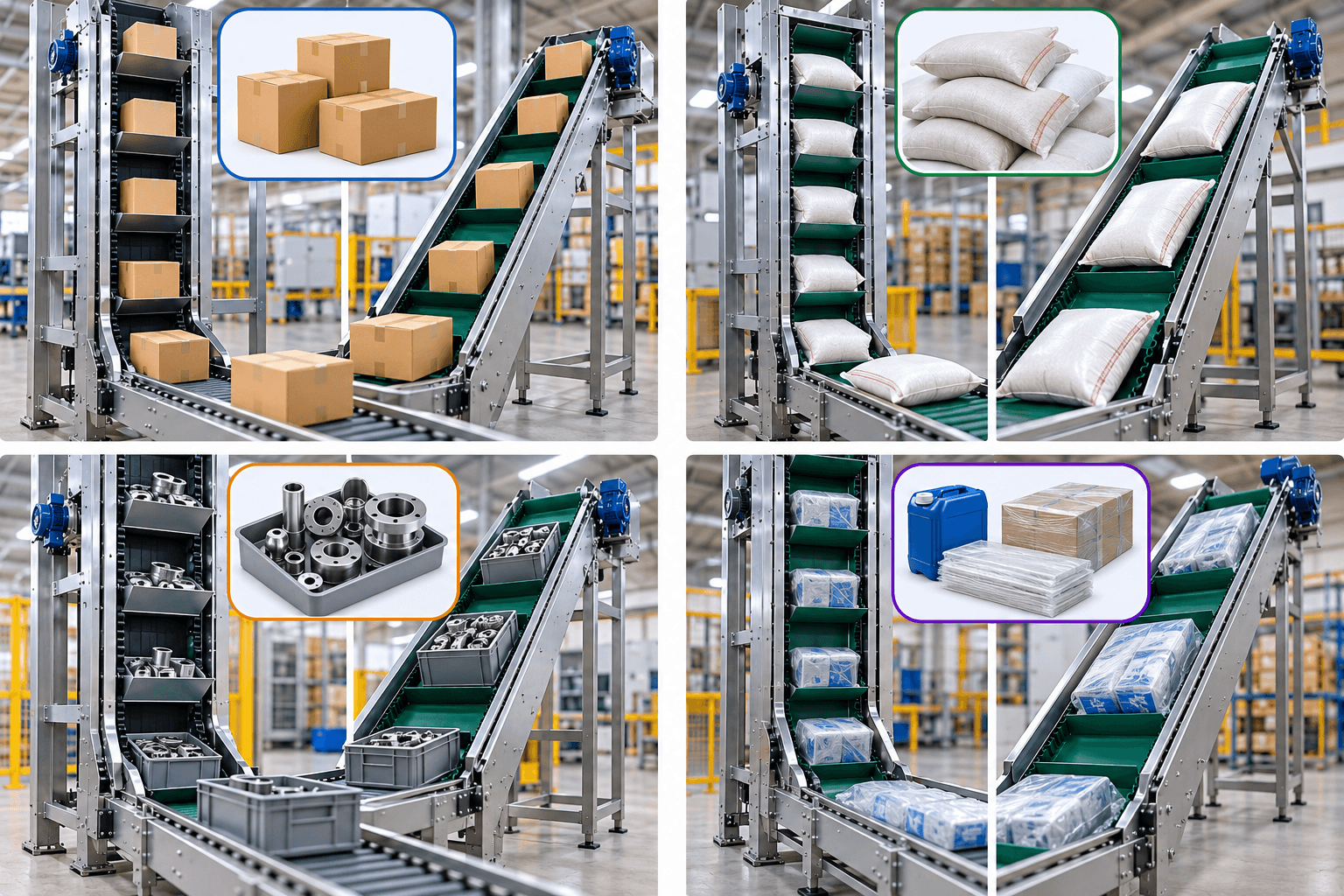

7. Khả năng vận chuyển hàng hóa

Không phải loại hàng nào cũng phù hợp với cả hai phương án.

Hàng thùng carton: Thùng carton có đáy tương đối ổn định có thể vận chuyển bằng băng tải nâng hoặc băng tải đứng. Tuy nhiên, hệ thống đứng cần cơ cấu giữ hàng phù hợp.

Bao tải và hàng đóng gói: Bao tải có hình dạng thay đổi cần được giữ ổn định khi nâng. Băng tải nghiêng có thể sử dụng bề mặt gân hoặc gờ để hạn chế trượt.

Hàng công nghiệp: Các sản phẩm, linh kiện và kiện hàng công nghiệp có thể sử dụng cả hai loại. Việc lựa chọn phụ thuộc vào tải trọng, kích thước và tần suất vận chuyển.

Hàng có bề mặt dễ trượt: Hàng dễ trượt cần được xem xét kỹ khi thiết kế tuyến nâng. Băng tải nâng có thể sử dụng băng gân hoặc gờ nâng. Với băng tải đứng, cơ cấu giữ hàng cần được tính toán để sản phẩm không rơi trong quá trình di chuyển.

8. Băng tải đứng và băng tải nâng: Loại nào tiết kiệm diện tích hơn?

Nếu ưu tiên tiết kiệm diện tích sàn, băng tải đứng thường có lợi thế hơn. Băng tải nâng cần chiều dài để tạo độ cao. Khi chiều cao chuyển tầng tăng, tuyến băng có thể kéo dài đáng kể.

Trong khi đó, băng tải đứng tận dụng chiều cao của nhà xưởng. Diện tích bố trí trên mặt sàn thường nhỏ hơn, nhưng yêu cầu kết cấu và cơ cấu giữ hàng có thể cao hơn. Do đó, không nên chỉ dựa vào diện tích thiết bị. Cần xem xét cả không gian xung quanh và vị trí đầu vào, đầu ra.

9. Khi nào nên chọn băng tải đứng?

Băng tải đứng phù hợp trong những trường hợp cần chuyển hàng theo chiều cao nhưng mặt bằng hạn chế.

Một số trường hợp có thể cân nhắc gồm:

• Kho hàng có nhiều tầng.
• Nhà máy có các khu vực sản xuất khác cao độ.
• Không gian sàn hạn chế.
• Cần đưa hàng lên tầng nhanh theo tuyến ngắn.
• Dây chuyền cần kết nối nhiều cao độ.
• Hệ thống cần tận dụng chiều cao nhà xưởng.

Đặc biệt, băng tải đứng có thể phù hợp với những mặt bằng không đủ chiều dài để bố trí băng tải nghiêng.

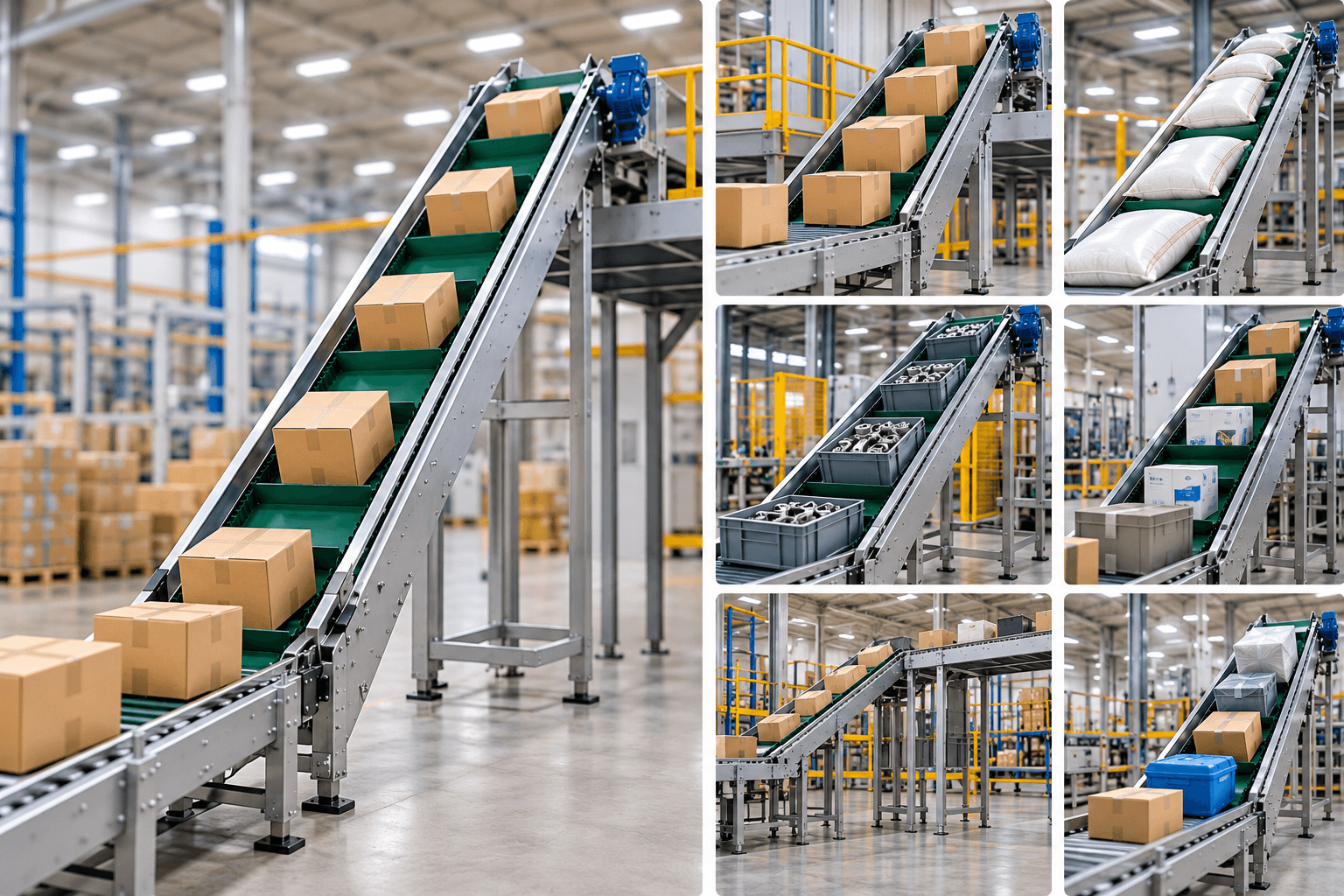

10. Khi nào nên chọn băng tải nâng?

Băng tải nâng phù hợp khi doanh nghiệp có đủ không gian để bố trí tuyến nghiêng. Thiết bị có thể được lựa chọn khi:

• Hàng hóa có thể vận chuyển ổn định trên mặt băng.
• Khoảng cách giữa hai cao độ không quá hạn chế về mặt bằng.
• Cần vận chuyển liên tục.
• Muốn kết hợp với băng tải ngang.
• Hàng có kích thước đa dạng.
• Cần cấu hình linh hoạt theo tuyến vận chuyển.

Băng tải nâng cũng phù hợp với các dây chuyền có không gian bố trí tuyến băng rõ ràng từ vị trí thấp lên vị trí cao.

11. Các yếu tố cần xem xét trước khi lựa chọn

Việc lựa chọn giữa băng tải đứng và băng tải nâng nên dựa trên điều kiện thực tế thay vì chỉ dựa vào giá thiết bị.

Chiều cao cần vận chuyển: Chiều cao giữa điểm đầu vào và đầu ra ảnh hưởng đến phương án thiết kế. Nếu chênh lệch lớn, cần tính toán kỹ khả năng vận chuyển và không gian.

Tải trọng hàng hóa: Cần xác định trọng lượng trung bình và lớn nhất của hàng. Tải trọng ảnh hưởng đến dây băng, động cơ, khung và cơ cấu nâng.

Kích thước hàng: Chiều dài, chiều rộng và chiều cao hàng quyết định kích thước băng tải. Hàng lớn cần bề mặt vận chuyển đủ rộng và khoảng cách an toàn phù hợp.

Tốc độ vận chuyển: Tốc độ cần đồng bộ với công đoạn trước và sau. Nếu tốc độ quá cao, hàng có thể mất ổn định tại điểm chuyển tiếp.

Diện tích lắp đặt: Đây là yếu tố quan trọng khi so sánh hai phương án. Băng tải đứng cần ít chiều dài hơn, trong khi băng tải nâng cần không gian theo tuyến nghiêng.

Tần suất vận chuyển: Nếu hàng được vận chuyển liên tục với lưu lượng lớn, cần lựa chọn động cơ và kết cấu phù hợp với cường độ làm việc.

12. Lưu ý khi thiết kế và lắp đặt

Băng tải đứng cần được cố định chắc chắn, đặc biệt khi hệ thống có chiều cao lớn. Các điểm liên kết và kết cấu đỡ phải phù hợp với tải trọng.

Băng tải nâng cần kiểm soát góc nghiêng và khả năng chống trượt. Bề mặt băng, gờ nâng và thành chắn cần được lựa chọn dựa trên loại hàng.

Điểm chuyển tiếp giữa các băng tải cũng cần được thiết kế hợp lý. Khoảng cách không phù hợp có thể khiến hàng bị kẹt, lệch hướng hoặc rơi.

Ngoài ra, cần bố trí che chắn tại khu vực có bộ phận chuyển động. Việc bảo trì và kiểm tra phải được thực hiện khi thiết bị đã dừng và ở trạng thái an toàn.

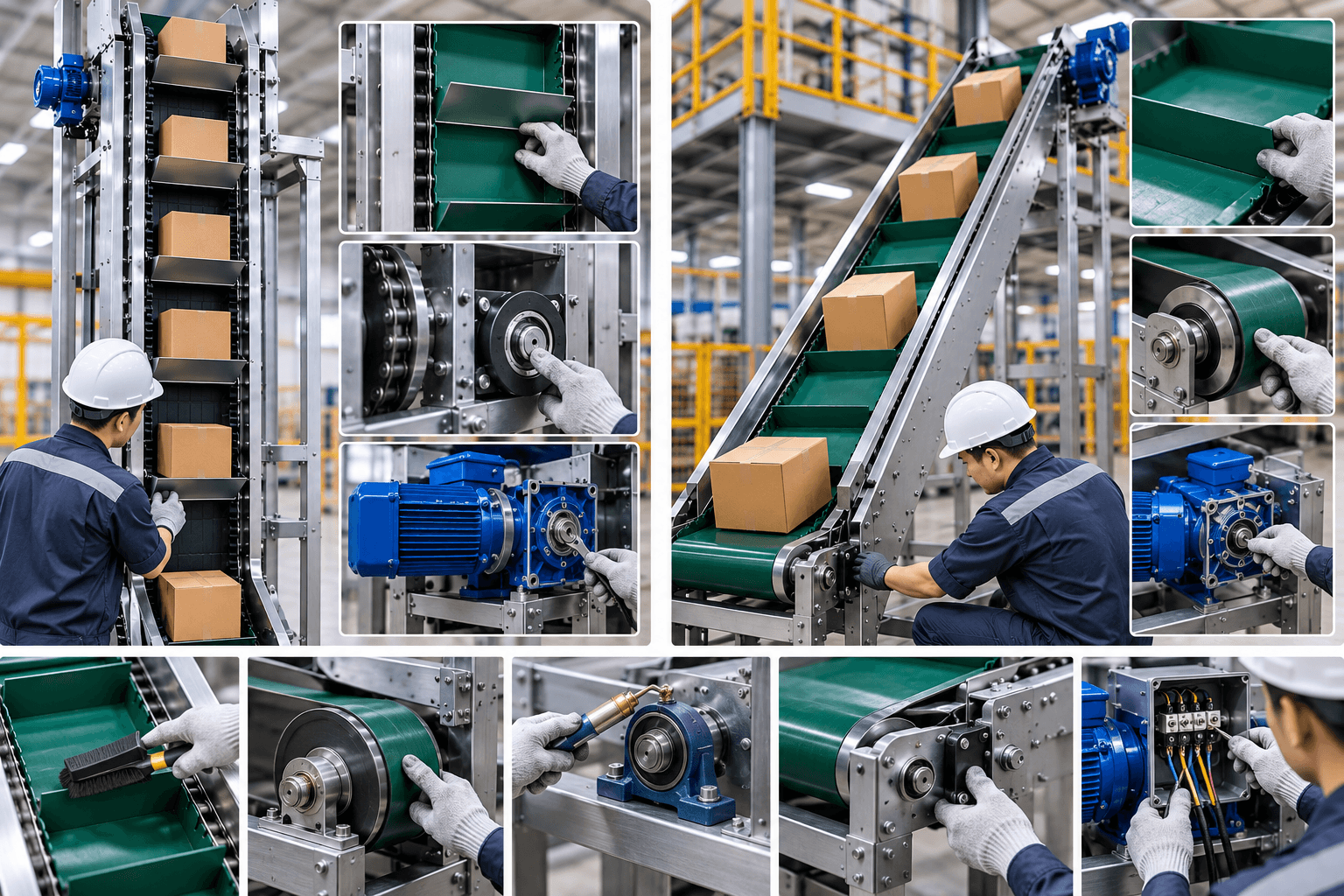

13. Bảo trì băng tải đứng và băng tải nâng

Cả hai loại băng tải đều cần được kiểm tra định kỳ để duy trì khả năng vận chuyển.

Các bộ phận nên được kiểm tra gồm dây băng, tang, con lăn, ổ bi, động cơ, hộp giảm tốc và hệ thống căng băng. Đối với băng tải đứng, cần chú ý thêm đến cơ cấu giữ hàng và hệ thống dẫn hướng. Với băng tải nâng, cần kiểm tra tình trạng băng chạy lệch và khả năng chống trượt. Nếu xuất hiện rung mạnh, tiếng ồn bất thường hoặc hàng bị rơi, nên dừng thiết bị để xác định nguyên nhân.

Câu hỏi thường gặp

1. Băng tải đứng khác gì băng tải nâng?

Băng tải đứng vận chuyển hàng theo phương gần như thẳng đứng. Băng tải nâng thường vận chuyển theo tuyến nghiêng để đưa hàng lên cao.

2. Băng tải đứng có tiết kiệm diện tích không?

Có. Thiết bị tận dụng chiều cao nhà xưởng nên thường cần ít chiều dài mặt bằng hơn băng tải nâng.

3. Băng tải nâng có chuyển hàng lên tầng được không?

Có. Băng tải nâng có thể đưa hàng lên sàn hoặc tầng cao hơn nếu chiều dài, góc nghiêng và cơ cấu giữ hàng được thiết kế phù hợp.

4. Băng tải đứng có dùng cho thùng carton không?

Có thể sử dụng nếu thiết kế cơ cấu vận chuyển và giữ thùng phù hợp với kích thước, trọng lượng hàng.

Xem thêm

Băng tải nâng hàng lên cao và chuyển tầng: Giải pháp tối ưu vận chuyển giữa các cao độ

Băng tải nâng hàng: Cấu tạo, nguyên lý hoạt động, tải trọng và ứng dụng trong nhà máy

Băng tải đứng và băng tải nâng đều có khả năng vận chuyển hàng hóa giữa các cao độ nhưng phù hợp với những điều kiện khác nhau. Băng tải đứng nổi bật ở khả năng tận dụng chiều cao và tiết kiệm diện tích sàn. Trong khi đó, băng tải nâng linh hoạt hơn khi bố trí theo tuyến nghiêng.

Để lựa chọn đúng, doanh nghiệp cần xem xét chiều cao chuyển tầng, tải trọng, kích thước hàng, tốc độ vận chuyển, tần suất hoạt động và diện tích lắp đặt.
