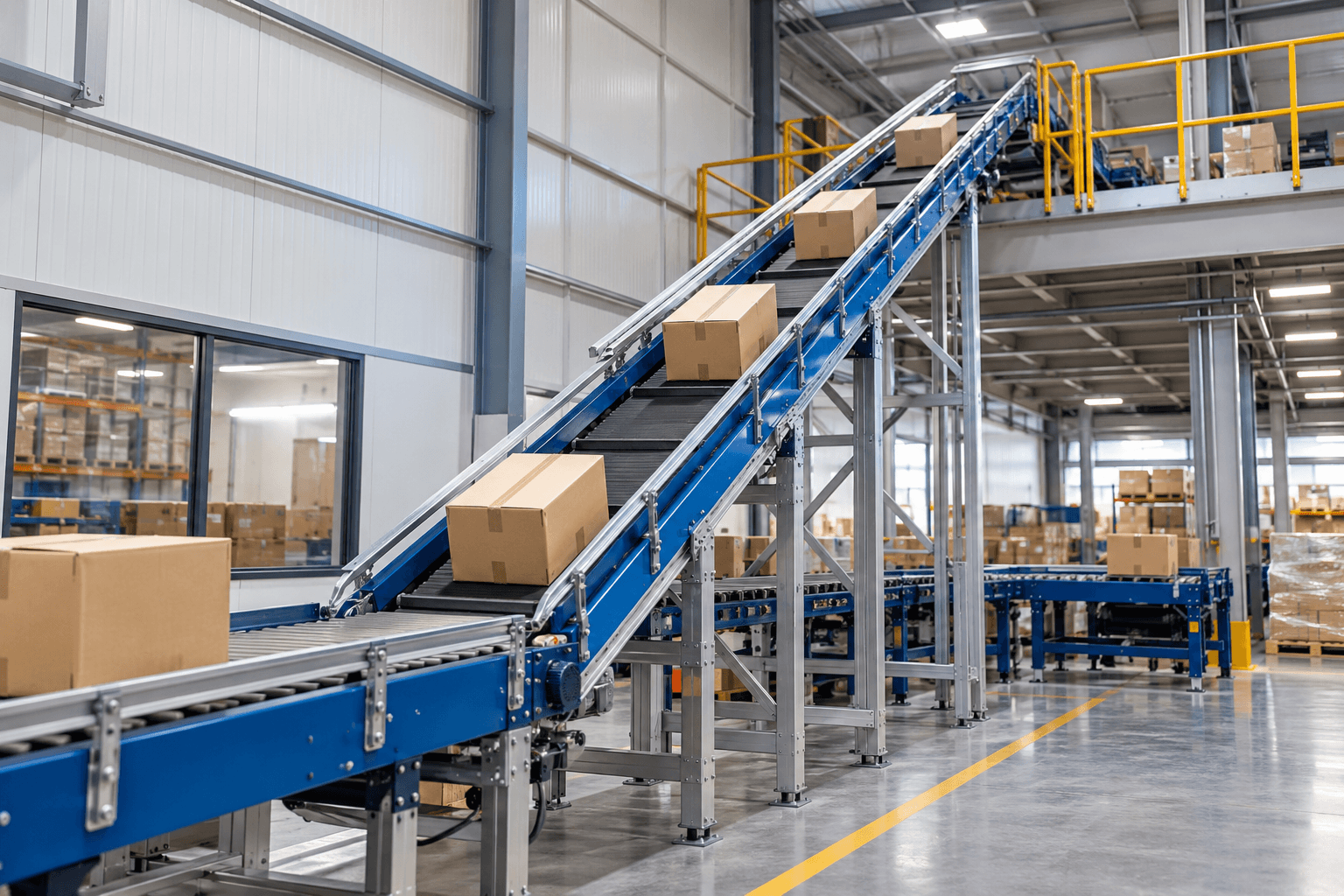

Băng tải nâng hàng lên cao là giải pháp vận chuyển được sử dụng khi hàng hóa cần di chuyển giữa mặt sàn, sàn thao tác hoặc các tầng khác nhau. Thiết bị có thể kết hợp băng tải ngang, băng tải nghiêng hoặc hệ thống chuyển tầng theo yêu cầu.
1. Băng tải nâng hàng lên cao là gì?
Băng tải nâng hàng lên cao là hệ thống vận chuyển có khả năng đưa hàng hóa từ cao độ thấp lên cao độ lớn hơn. Tùy thiết kế, hàng có thể được vận chuyển theo phương nghiêng hoặc kết hợp nhiều đoạn băng tải.
Khác với băng tải ngang thông thường, thiết bị phải đảm bảo khả năng giữ hàng trong quá trình nâng. Góc nghiêng, loại dây băng, tải trọng và kết cấu khung đều cần được tính toán phù hợp. Hệ thống có thể được thiết kế cố định hoặc tích hợp vào dây chuyền hiện có. Trong kho hàng và nhà máy, băng tải thường được bố trí để kết nối giữa các khu vực có chênh lệch độ cao.

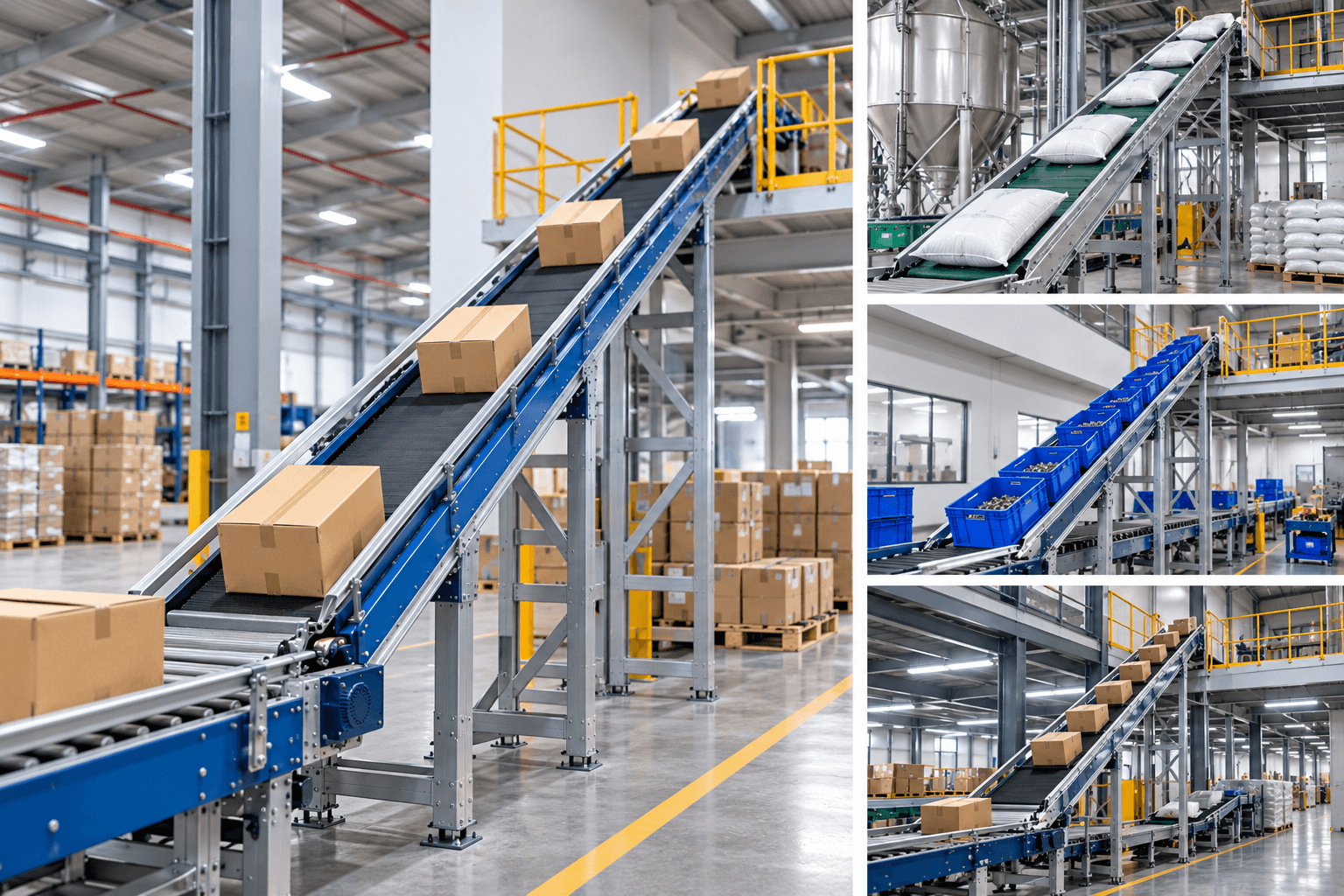

2. Vì sao nên sử dụng băng tải nâng hàng lên cao?
Việc vận chuyển hàng hóa giữa các cao độ bằng nhân công thường mất nhiều thời gian. Khi khối lượng hàng lớn hoặc tần suất vận chuyển cao, phương án này cũng khó duy trì ổn định.
Giảm thao tác nâng hạ thủ công: Băng tải đảm nhiệm quá trình đưa hàng từ vị trí thấp lên vị trí cao. Người vận hành chỉ cần đưa hàng vào đúng vị trí cấp liệu. Điều này giúp giảm số lần bê vác và hạn chế phụ thuộc vào sức người. Đặc biệt, giải pháp phù hợp với dây chuyền có lưu lượng hàng liên tục.
Tối ưu không gian nhà xưởng: Băng tải nghiêng có thể tận dụng chiều cao của nhà xưởng thay vì mở rộng toàn bộ diện tích sàn. Đây là ưu điểm đáng chú ý tại những khu vực có mặt bằng hạn chế. Với hệ thống nhiều tầng, băng tải có thể kết nối các cao độ theo một tuyến vận chuyển được tính toán trước.
Duy trì dòng vận chuyển ổn định: Tốc độ băng tải có thể được điều chỉnh theo yêu cầu của dây chuyền. Hàng hóa được đưa lên cao theo nhịp vận chuyển tương đối ổn định. Khi kết hợp cảm biến hoặc hệ thống điều khiển, băng tải còn có thể phối hợp với các thiết bị ở đầu vào và đầu ra.
3. Cấu tạo của băng tải nâng hàng lên cao
Cấu tạo có thể thay đổi tùy loại hàng và độ cao cần vận chuyển. Tuy nhiên, một hệ thống cơ bản thường gồm các bộ phận sau.
Khung băng tải: Khung là bộ phận chịu lực chính của hệ thống. Khung thường được chế tạo từ thép sơn, thép mạ hoặc inox tùy môi trường sử dụng. Khi băng tải có độ nghiêng lớn, khung cần đủ độ cứng để hạn chế rung và biến dạng trong quá trình vận hành.
Dây băng tải: Dây băng tiếp xúc trực tiếp với hàng hóa. Tùy ứng dụng, có thể sử dụng băng PVC, PU, cao su hoặc các loại băng chuyên dụng khác. Với hàng cần nâng theo góc nghiêng, bề mặt băng phải có khả năng tạo độ bám phù hợp. Một số trường hợp cần sử dụng băng gân hoặc gắn thêm gờ nâng.
Con lăn và tang băng tải: Tang chủ động truyền chuyển động cho dây băng. Tang bị động hỗ trợ chuyển hướng và duy trì độ căng. Các con lăn giúp nâng đỡ dây băng trên chiều dài vận chuyển. Khoảng cách con lăn cần phù hợp với tải trọng hàng.
Động cơ và hộp giảm tốc: Động cơ cung cấp lực kéo cho băng tải. Hộp giảm tốc giúp điều chỉnh tốc độ và mô-men xoắn phù hợp. Công suất động cơ cần được tính dựa trên tải trọng, chiều dài, góc nghiêng và tốc độ vận chuyển.
Bộ phận căng băng: Bộ phận căng giúp duy trì độ căng cần thiết trong quá trình vận hành. Nếu băng quá chùng, khả năng truyền động có thể giảm. Ngược lại, căng quá mức có thể làm tăng tải lên tang, ổ bi và động cơ.
Thành chắn và gờ chống trượt: Đây là bộ phận quan trọng khi vận chuyển hàng trên tuyến nghiêng. Thành chắn giúp hạn chế hàng rơi khỏi băng. Với hàng có khả năng trượt, băng gân hoặc gờ nâng có thể được sử dụng để tăng khả năng giữ sản phẩm.

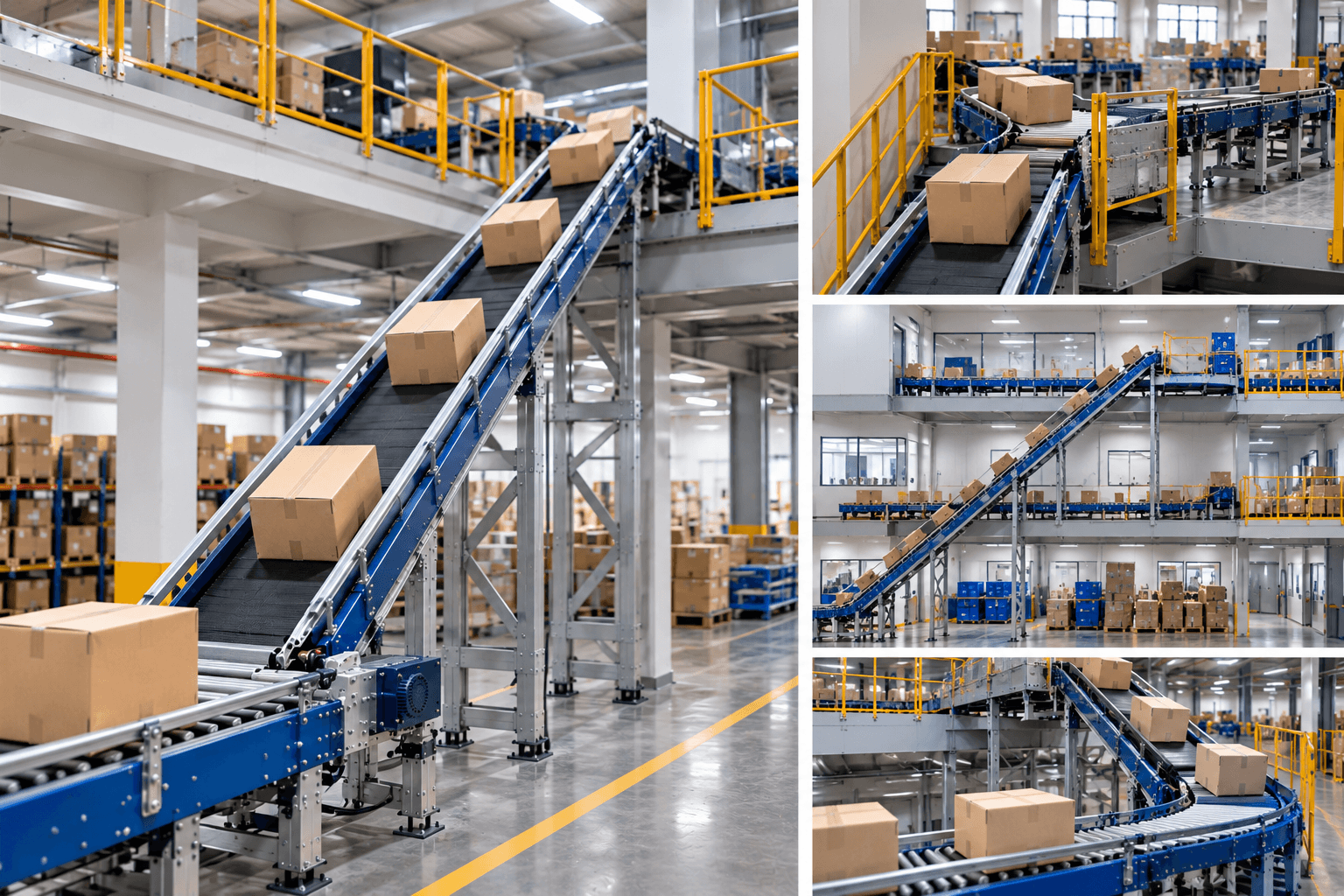

4. Băng tải nâng hàng lên cao có thể chuyển tầng như thế nào?
Chuyển tầng là một trong những ứng dụng quan trọng của băng tải nâng. Hệ thống có thể đưa hàng từ tầng dưới lên tầng trên hoặc ngược lại.
Chuyển hàng từ tầng thấp lên tầng cao: Hàng được cấp vào băng tải tại khu vực thấp. Băng tải nghiêng đưa hàng lên độ cao đã thiết kế. Tại điểm cuối, hàng có thể được chuyển sang băng tải ngang hoặc khu vực tiếp nhận ở tầng trên.
Kết nối nhiều cao độ: Nếu nhà máy có nhiều khu vực sản xuất ở các cao độ khác nhau, hệ thống có thể kết hợp nhiều đoạn băng tải. Mỗi đoạn đảm nhiệm một phần tuyến vận chuyển. Cách bố trí này giúp kiểm soát tốt chiều dài, góc nghiêng và vị trí chuyển tiếp.
Chuyển tầng kết hợp băng tải ngang: Băng tải nâng có thể kết hợp với băng tải ngang ở đầu vào và đầu ra. Hệ thống tạo thành một tuyến vận chuyển liên tục. Phương án này thường phù hợp với dây chuyền đóng gói, kho hàng và khu vực sản xuất có nhiều công đoạn.
5. Các loại băng tải nâng hàng lên cao phổ biến
Không có một cấu hình duy nhất cho mọi nhu cầu. Loại băng tải cần được lựa chọn dựa trên hàng hóa và cao độ cần chuyển.
Băng tải nâng hàng bằng PVC: Băng tải PVC phù hợp với nhiều loại thùng carton, bao bì và hàng hóa có tải trọng vừa phải. Khi cần vận chuyển theo góc nghiêng, có thể sử dụng băng PVC gân hoặc bổ sung gờ nâng.
Băng tải nâng hàng bằng PU: PU thường được lựa chọn cho những ứng dụng yêu cầu bề mặt băng phù hợp với hàng hóa hoặc môi trường sản xuất đặc thù. Tùy loại PU và cấu hình, hệ thống có thể được sử dụng trong một số dây chuyền thực phẩm và sản xuất công nghiệp.
Băng tải nâng hàng bằng cao su: Băng cao su có khả năng chịu tải tốt và phù hợp với các ứng dụng vận chuyển hàng nặng. Loại băng này thường được cân nhắc khi hàng hóa có khối lượng lớn hoặc điều kiện vận hành khắc nghiệt.
Băng tải nâng hàng có gờ: Gờ nâng được bố trí trên bề mặt băng nhằm tăng khả năng giữ hàng khi vận chuyển nghiêng. Khoảng cách và chiều cao gờ cần được lựa chọn theo kích thước, trọng lượng và đặc điểm hàng hóa.

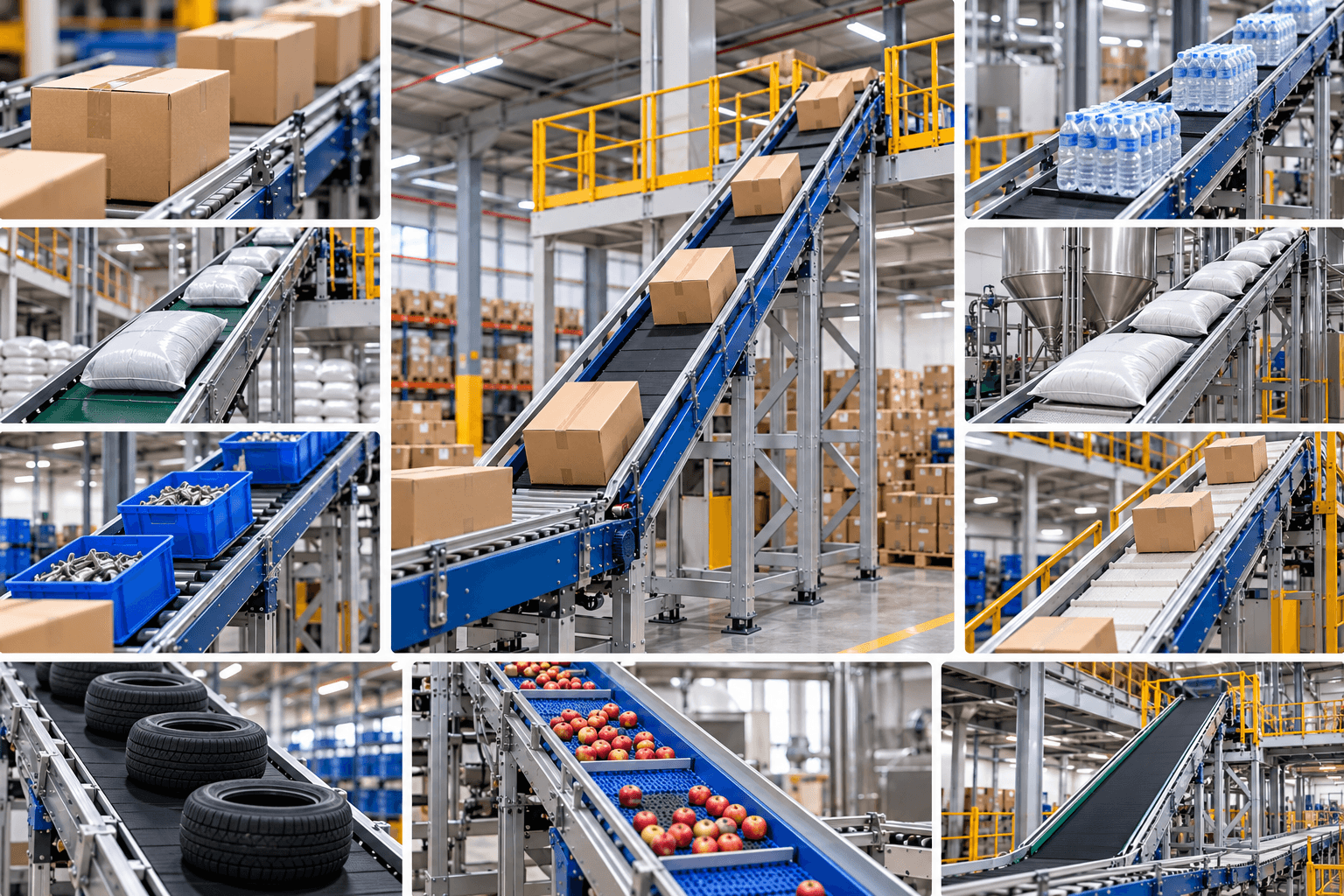

6. Cách chọn băng tải nâng hàng lên cao phù hợp
Để hệ thống hoạt động ổn định, cần xác định các thông số ngay từ giai đoạn thiết kế.
Xác định tải trọng hàng hóa: Cần biết trọng lượng trung bình và trọng lượng lớn nhất của từng kiện hàng. Nếu hàng được vận chuyển liên tục, cần tính thêm mật độ hàng trên băng. Không nên chọn băng tải chỉ dựa vào trọng lượng của một sản phẩm riêng lẻ.
Xác định chiều cao cần nâng: Chiều cao đầu vào và đầu ra quyết định đáng kể đến chiều dài băng tải. Đây cũng là cơ sở để xác định góc nghiêng phù hợp. Nếu chênh lệch cao độ lớn, có thể cân nhắc giải pháp chuyển tầng hoặc kết hợp nhiều đoạn băng.
Xác định kích thước hàng: Chiều rộng, chiều dài và chiều cao hàng hóa ảnh hưởng đến khổ băng. Hàng cần được đặt ổn định trên bề mặt vận chuyển. Với hàng có kích thước không đồng đều, cần tính thêm khoảng cách an toàn giữa các kiện.
Xác định tốc độ vận chuyển: Tốc độ cần phù hợp với công đoạn trước và sau băng tải. Nếu tốc độ quá cao, hàng có thể khó ổn định tại điểm chuyển tiếp. Ngược lại, tốc độ quá thấp có thể làm giảm năng suất toàn hệ thống.
Xác định môi trường làm việc: Khu vực có bụi, dầu, nước hoặc hóa chất sẽ yêu cầu vật liệu và cấu hình khác nhau. Đối với môi trường thực phẩm, cần ưu tiên vật liệu và thiết kế phù hợp với yêu cầu vệ sinh của dây chuyền.
7. Ứng dụng của băng tải nâng hàng lên cao
Băng tải nâng được sử dụng trong nhiều lĩnh vực nhờ khả năng kết nối các cao độ khác nhau.
Một số ứng dụng phổ biến gồm:
- Nâng thùng carton trong kho hàng.
- Chuyển bao tải giữa các khu vực sản xuất.
- Đưa hàng lên sàn thao tác.
- Kết nối dây chuyền giữa hai cao độ.
- Vận chuyển sản phẩm lên tầng trong nhà máy.
- Đưa hàng từ khu vực đóng gói lên tuyến vận chuyển tiếp theo.
- Kết nối khu vực sản xuất với kho thành phẩm.
- Vận chuyển nguyên liệu đến vị trí cấp liệu cao hơn.
Trong các dây chuyền có nhiều công đoạn, băng tải nâng thường được thiết kế đồng bộ với các thiết bị vận chuyển khác.

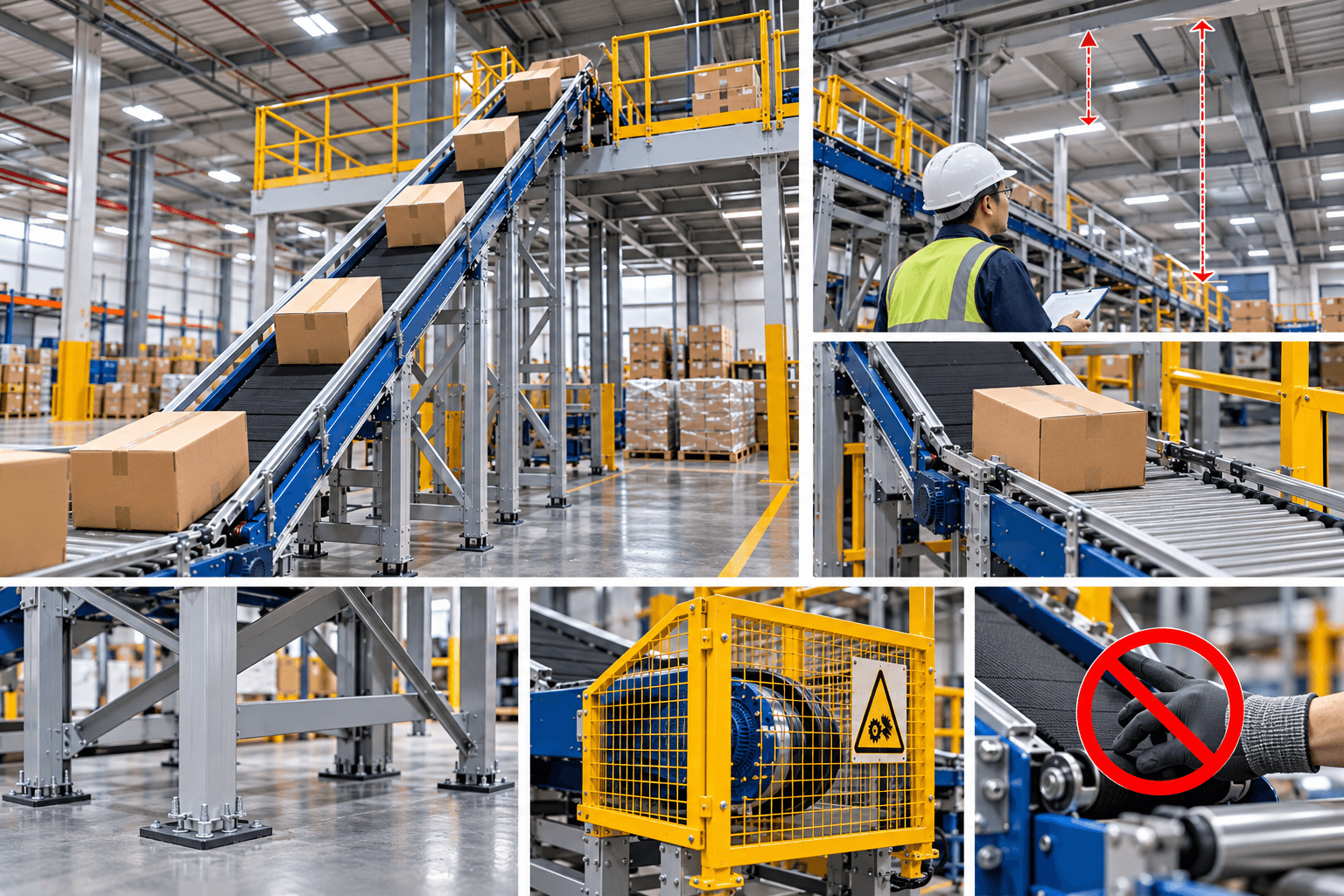

8. Những lưu ý khi thiết kế và lắp đặt
Thiết kế băng tải nâng cần chú ý đến cả tuyến vận chuyển và vị trí thao tác.
Trước hết, cần khảo sát chính xác cao độ đầu vào và đầu ra. Khoảng không phía trên cũng cần được kiểm tra để tránh ảnh hưởng đến kết cấu nhà xưởng.
Điểm chuyển tiếp giữa băng tải nâng và thiết bị tiếp theo phải được bố trí hợp lý. Nếu khoảng cách hoặc độ cao không phù hợp, hàng có thể bị kẹt hoặc rơi.
Khung băng tải cần được cố định chắc chắn. Với hệ thống cao hoặc dài, kết cấu đỡ phải được tính toán phù hợp với tải trọng và điều kiện vận hành.
Ngoài ra, cần bố trí che chắn và các giải pháp an toàn tại khu vực có bộ phận chuyển động. Người vận hành không nên đưa tay vào vùng cuốn của dây băng, tang hoặc con lăn.
Câu hỏi thường gặp
1. Băng tải nâng hàng lên cao dùng để làm gì?
Thiết bị dùng để vận chuyển hàng hóa từ cao độ thấp lên cao độ cao hơn. Hệ thống thường được sử dụng để kết nối các khu vực sản xuất, kho hàng hoặc các tầng.
2. Băng tải nâng có thể chuyển hàng lên nhiều tầng không?
Có. Tùy mặt bằng, có thể thiết kế nhiều đoạn băng tải hoặc kết hợp hệ thống chuyển tầng để đưa hàng qua nhiều cao độ.
3. Nên dùng băng tải PVC hay cao su để nâng hàng?
PVC phù hợp với nhiều loại hàng nhẹ và trung bình. Cao su thường được cân nhắc khi tải trọng lớn hoặc môi trường làm việc khắc nghiệt.
4. Băng tải nâng có cần gờ chống trượt không?
Không phải trường hợp nào cũng cần. Gờ nâng thường cần thiết khi hàng dễ trượt hoặc góc nghiêng lớn.
Xem thêm
Băng tải nâng hàng: Cấu tạo, nguyên lý hoạt động, tải trọng và ứng dụng trong nhà máy
Băng tải nghiêng PVC và PU: So sánh đặc điểm, khả năng vận chuyển và cách lựa chọn
Băng tải nâng hàng lên cao giúp doanh nghiệp giải quyết nhu cầu vận chuyển giữa các cao độ mà không phụ thuộc quá nhiều vào thao tác nâng hạ thủ công. Hệ thống có thể kết hợp băng tải ngang, băng tải nghiêng và các tuyến chuyển tầng để tạo thành dây chuyền liên tục.
Khi lựa chọn, cần tính toán tải trọng, chiều cao nâng, góc nghiêng, kích thước hàng, tốc độ và môi trường làm việc. Cấu hình phù hợp giúp băng tải vận hành ổn định, hạn chế trượt hàng và tối ưu không gian nhà xưởng.
