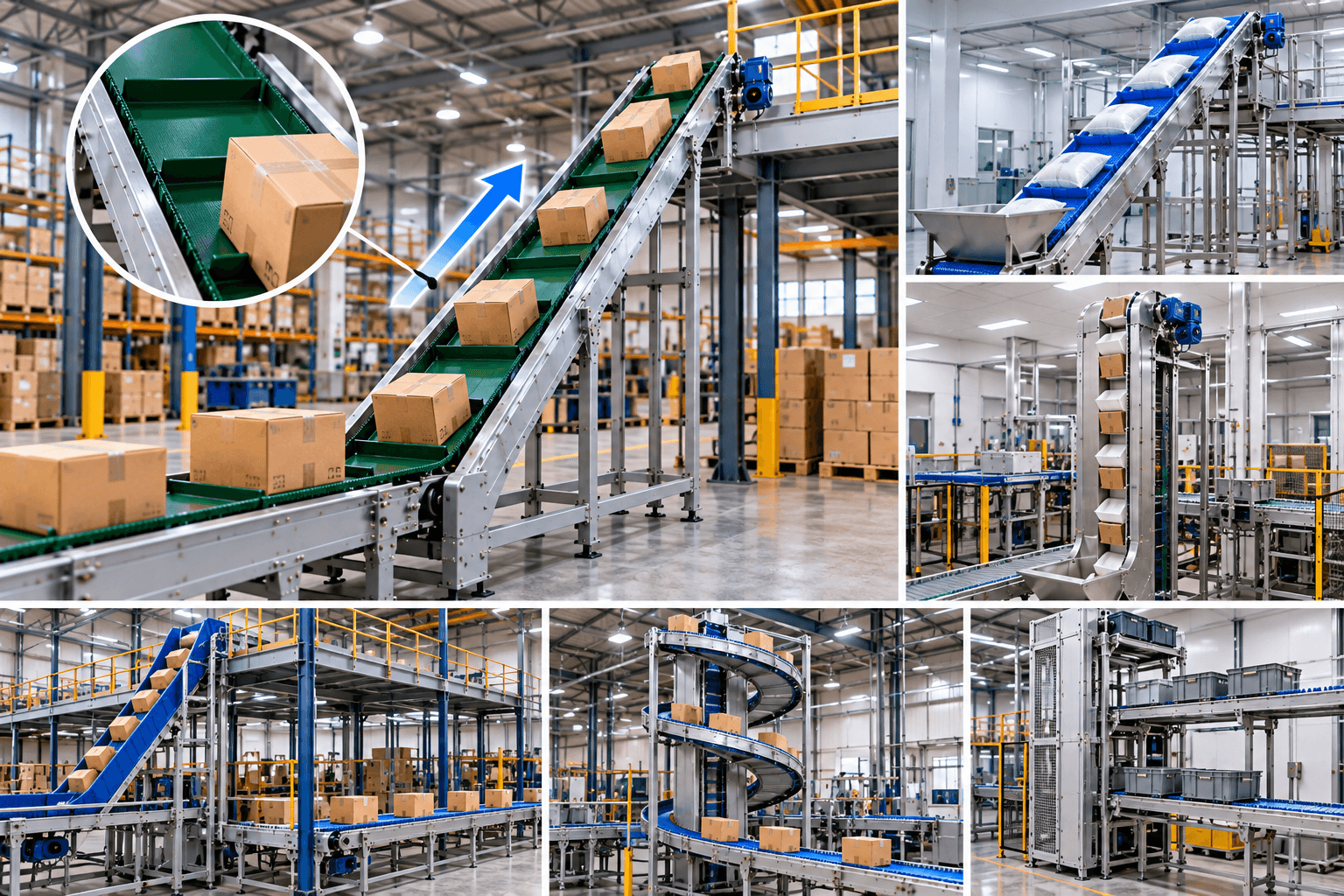

Băng tải nâng hàng là thiết bị được sử dụng để vận chuyển hàng hóa giữa các vị trí có độ cao khác nhau trong nhà máy, kho hàng và dây chuyền sản xuất. Thiết bị giúp giảm thao tác nâng chuyển thủ công, duy trì dòng hàng ổn định và tận dụng tốt không gian theo chiều cao. Tùy loại sản phẩm và tải trọng, băng tải có thể được thiết kế theo phương nghiêng hoặc kết hợp nhiều tầng.
1. Băng tải nâng hàng là gì?
Băng tải nâng hàng là hệ thống vận chuyển được thiết kế để đưa hàng hóa từ vị trí thấp lên vị trí cao hơn. Thiết bị thường kết nối các khu vực sản xuất, kho chứa, sàn thao tác hoặc các công đoạn khác nhau trong dây chuyền.
Khác với băng tải ngang, hệ thống nâng hàng phải xử lý thêm tác động của trọng lực. Vì vậy, thiết kế cần quan tâm đến góc nâng, độ bám của dây băng, tải trọng và công suất truyền động. Tùy yêu cầu, băng tải có thể sử dụng dây PVC, PU, cao su, xích hoặc kết cấu chuyên dụng. Với hàng dễ trượt, bề mặt băng có thể được bổ sung gân, vách ngăn hoặc các chi tiết giữ hàng.

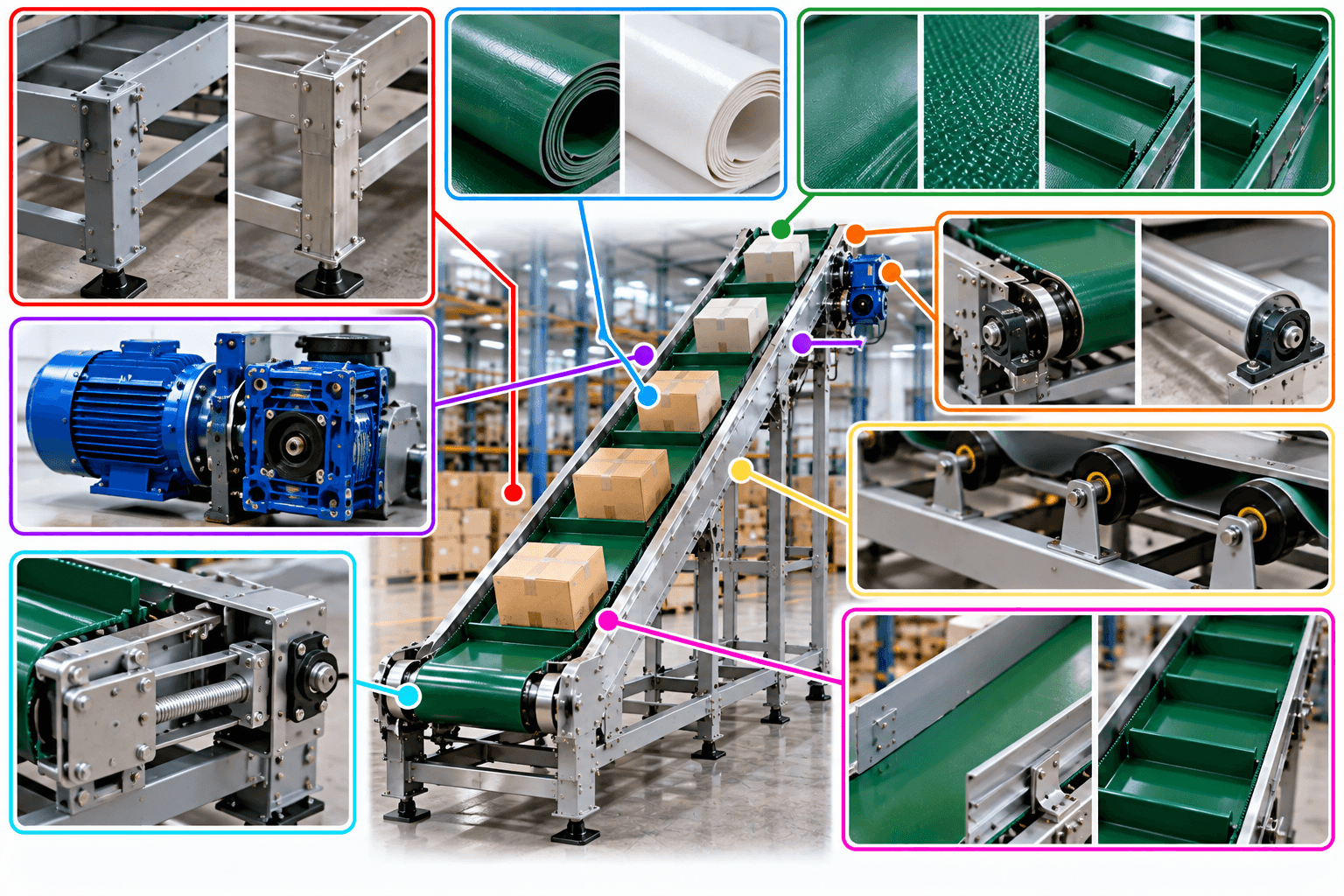

2. Cấu tạo của băng tải nâng hàng
Cấu tạo thực tế thay đổi theo loại hàng và phương án thiết kế. Tuy nhiên, một hệ thống cơ bản thường gồm các bộ phận chính sau.
Khung băng tải: Khung tạo thành kết cấu chịu lực cho toàn bộ hệ thống. Vật liệu thường được lựa chọn theo tải trọng và môi trường làm việc. Thép sơn phù hợp với nhiều ứng dụng công nghiệp thông thường. Inox có thể được sử dụng trong môi trường yêu cầu vệ sinh hoặc chống ăn mòn cao. Khung cần đảm bảo độ cứng và khả năng chịu tải khi băng hoạt động ở góc nâng.
Dây băng tải: Dây băng trực tiếp tiếp xúc với hàng hóa. Tùy sản phẩm, có thể sử dụng dây PVC, PU hoặc cao su. Với hàng dễ trượt, dây băng có thể sử dụng bề mặt nhám hoặc gân. Một số thiết kế dùng vách ngăn ngang để giữ sản phẩm khi nâng lên độ cao lớn.
Rulô chủ động và bị động: Rulô chủ động nhận lực từ động cơ để kéo dây băng chuyển động. Rulô bị động hỗ trợ quay và duy trì chuyển động ổn định ở đầu còn lại. Kích thước và kết cấu rulô cần phù hợp với chiều rộng dây băng và tải trọng hệ thống.
Con lăn đỡ: Con lăn giúp nâng đỡ dây băng và hàng hóa trong quá trình vận chuyển. Khoảng cách con lăn cần được tính toán theo tải trọng. Nếu khoảng cách quá lớn, dây có thể võng giữa các điểm đỡ. Điều này ảnh hưởng đến khả năng vận hành và tuổi thọ dây.
Động cơ và hộp giảm tốc: Động cơ cung cấp công suất cho hệ thống. Hộp giảm tốc giúp điều chỉnh tốc độ và tăng mô-men xoắn phù hợp với tải. Đối với băng tải nâng hàng, công suất truyền động cần được tính toán kỹ hơn vì động cơ phải thắng thêm thành phần tải do trọng lực.
Bộ phận căng dây: Cơ cấu căng dây giúp duy trì lực căng cần thiết. Dây quá chùng có thể gây trượt hoặc lệch băng. Ngược lại, lực căng quá lớn có thể làm tăng tải lên rulô và ổ bi.
Thành chắn và vách ngăn: Thành chắn hai bên giúp hạn chế hàng rơi khỏi mép băng. Vách ngăn ngang giúp giữ sản phẩm trên mặt băng khi vận chuyển theo phương dốc. Hai bộ phận này đặc biệt hữu ích với bao, hộp hoặc sản phẩm có khả năng trượt.
3. Nguyên lý hoạt động của băng tải nâng hàng
Khi hệ thống được khởi động, động cơ truyền chuyển động đến rulô chủ động thông qua cơ cấu truyền động. Rulô quay kéo dây băng chuyển động theo hướng đã thiết kế. Hàng hóa được đặt lên bề mặt dây và di chuyển cùng dây băng. Khi băng được bố trí nghiêng, sản phẩm được đưa từ vị trí thấp lên vị trí cao.
Để hàng không trượt ngược, thiết kế cần đảm bảo lực ma sát giữa sản phẩm và bề mặt băng đủ phù hợp. Với góc nâng lớn, có thể sử dụng dây gân hoặc vách ngăn. Sau khi đến điểm cuối, hàng được chuyển sang công đoạn tiếp theo. Hệ thống có thể kết hợp với băng tải ngang, băng tải con lăn hoặc thiết bị nâng chuyển khác.
Tải trọng của băng tải nâng hàng
Tải trọng là một trong những thông số quan trọng nhất khi thiết kế hệ thống. Không nên chỉ xác định tải dựa trên trọng lượng của một sản phẩm. Cần tính cả số lượng sản phẩm xuất hiện đồng thời trên dây băng. Ngoài ra, chiều dài, chiều rộng, tốc độ và góc nâng cũng ảnh hưởng đến yêu cầu truyền động. Ví dụ, một băng tải có thể vận chuyển sản phẩm nặng nhưng tốc độ thấp. Trong trường hợp khác, hàng nhẹ nhưng tốc độ cao lại tạo ra yêu cầu khác về động cơ và kết cấu. Do đó, tải trọng cần được xác định dựa trên điều kiện vận hành thực tế.
4. Các yếu tố ảnh hưởng đến khả năng nâng hàng
Góc nâng: Góc nâng càng lớn thì tác động của trọng lực theo hướng ngược chiều vận chuyển càng đáng kể. Vì vậy, động cơ phải đáp ứng được yêu cầu tải tương ứng. Góc nâng cũng ảnh hưởng đến khả năng trượt của sản phẩm. Hàng hóa càng dễ trượt thì càng cần kiểm soát góc hoặc sử dụng giải pháp giữ hàng.
Trọng lượng sản phẩm: Hàng nặng tạo ra tải lớn hơn lên dây băng, khung và hệ thống truyền động. Đây là cơ sở quan trọng để lựa chọn cấu hình.
Chiều dài băng: Băng càng dài thì tổng tải trên hệ thống càng lớn. Động cơ cần đáp ứng lực kéo và điều kiện vận hành tương ứng.
Tốc độ vận chuyển: Tốc độ ảnh hưởng đến năng suất. Tuy nhiên, không nên tăng tốc độ quá cao nếu sản phẩm dễ xê dịch hoặc va đập.
Đặc điểm sản phẩm: Sản phẩm dạng hộp, bao, khay hoặc vật liệu rời có cách giữ hàng khác nhau. Vì vậy, bề mặt dây và cơ cấu giữ sản phẩm cần được lựa chọn riêng.

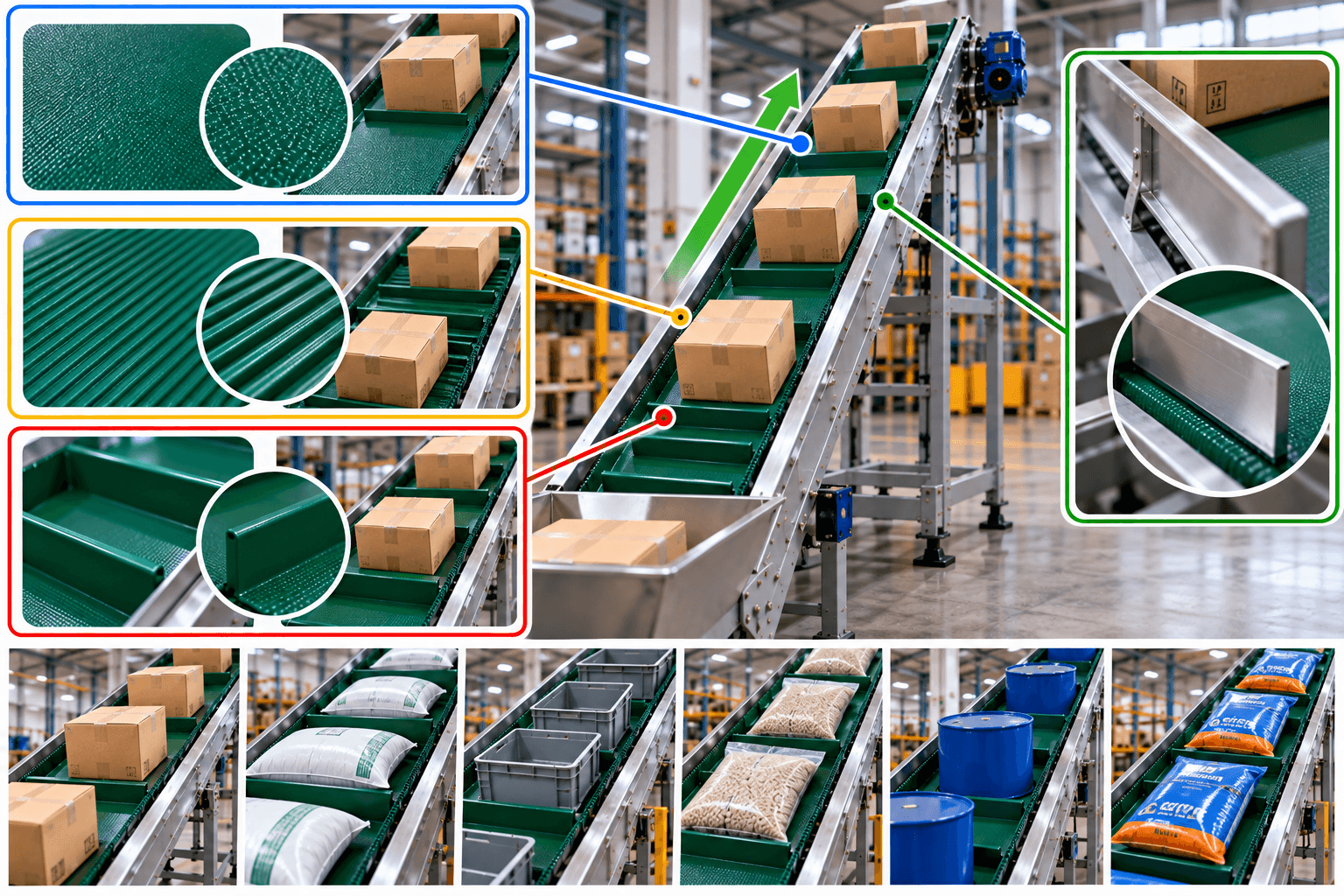

5. Khả năng chống trượt khi nâng hàng
Chống trượt là yêu cầu đặc biệt quan trọng với băng tải nâng hàng dạng nghiêng. Nếu sản phẩm trượt ngược, năng suất có thể giảm và gây mất ổn định cho dây chuyền.
Dây băng bề mặt nhám: Bề mặt nhám tạo ma sát tốt hơn so với dây trơn trong một số ứng dụng. Đây là giải pháp có thể cân nhắc với hàng có xu hướng trượt.
Dây băng có gân: Dây băng gân tạo thêm điểm tựa cho sản phẩm. Tùy loại hàng, chiều cao và khoảng cách gân có thể được lựa chọn khác nhau.
Vách ngăn ngang: Vách ngăn tạo thành các điểm chặn trên bề mặt dây. Đây là lựa chọn phù hợp với một số hệ thống có góc nâng cao.
Thành chắn hai bên: Thành chắn giúp hạn chế hàng bị lệch sang hai bên. Bộ phận này cần được thiết kế phù hợp để không gây cản trở khi đưa hoặc lấy sản phẩm.
6. Ứng dụng của băng tải nâng hàng trong nhà máy
Nâng thùng carton: Băng tải có thể đưa thùng carton từ khu vực đóng gói lên sàn cao hoặc chuyển sang phương tiện vận chuyển. Với thùng có trọng lượng khác nhau, cần xác định tải tối đa và khả năng giữ hàng trên mặt dốc.
Nâng bao nguyên liệu: Trong nhà máy sản xuất, bao nguyên liệu có thể được đưa lên phễu hoặc khu vực cấp liệu bằng băng tải. Dây băng cần có độ bám phù hợp để hạn chế bao trượt trong quá trình nâng.
Cấp liệu lên máy móc: Băng tải nâng hàng có thể kết nối với máy đóng gói, máy phân loại hoặc các thiết bị xử lý khác. Tốc độ băng cần được đồng bộ với năng suất của thiết bị tiếp nhận.
Kết nối các tầng sản xuất: Khi các công đoạn nằm ở độ cao khác nhau, băng tải giúp tạo dòng vận chuyển liên tục giữa các khu vực. Giải pháp này có thể giảm việc sử dụng xe đẩy hoặc nhân công nâng hàng.
Kho hàng và trung tâm logistics: Băng tải nâng hàng được sử dụng để chuyển hàng giữa các khu vực có cao độ khác nhau. Thiết bị có thể kết hợp với băng tải ngang hoặc con lăn để tạo thành hệ thống hoàn chỉnh.
7. Băng tải nâng hàng phù hợp với những ngành nào?
Thiết bị có thể được ứng dụng trong nhiều lĩnh vực có nhu cầu vận chuyển hàng theo chiều cao.
Một số ngành thường gặp gồm:
- Sản xuất và đóng gói hàng tiêu dùng.
- Thực phẩm và đồ uống.
- Kho vận và logistics.
- Sản xuất linh kiện.
- Chế biến nông sản.
- Nhà máy sản xuất bao bì.
- Dây chuyền phân loại hàng hóa.
- Công nghiệp vật liệu và sản xuất.
Cấu hình băng tải cần được thiết kế theo từng ngành thay vì sử dụng một mẫu cố định cho mọi trường hợp.
8. Ưu điểm của băng tải nâng hàng
Băng tải giúp giảm thao tác nâng chuyển thủ công và duy trì dòng hàng ổn định. Đây là lợi ích quan trọng trong những dây chuyền có lưu lượng hàng lớn.
Thiết bị cũng giúp tận dụng không gian theo chiều cao. Khi kết hợp nhiều băng tải, doanh nghiệp có thể kết nối các khu vực sản xuất ở các cao độ khác nhau. Ngoài ra, hệ thống có thể tích hợp cảm biến, bộ điều khiển hoặc thiết bị chuyển nguồn tùy yêu cầu tự động hóa.

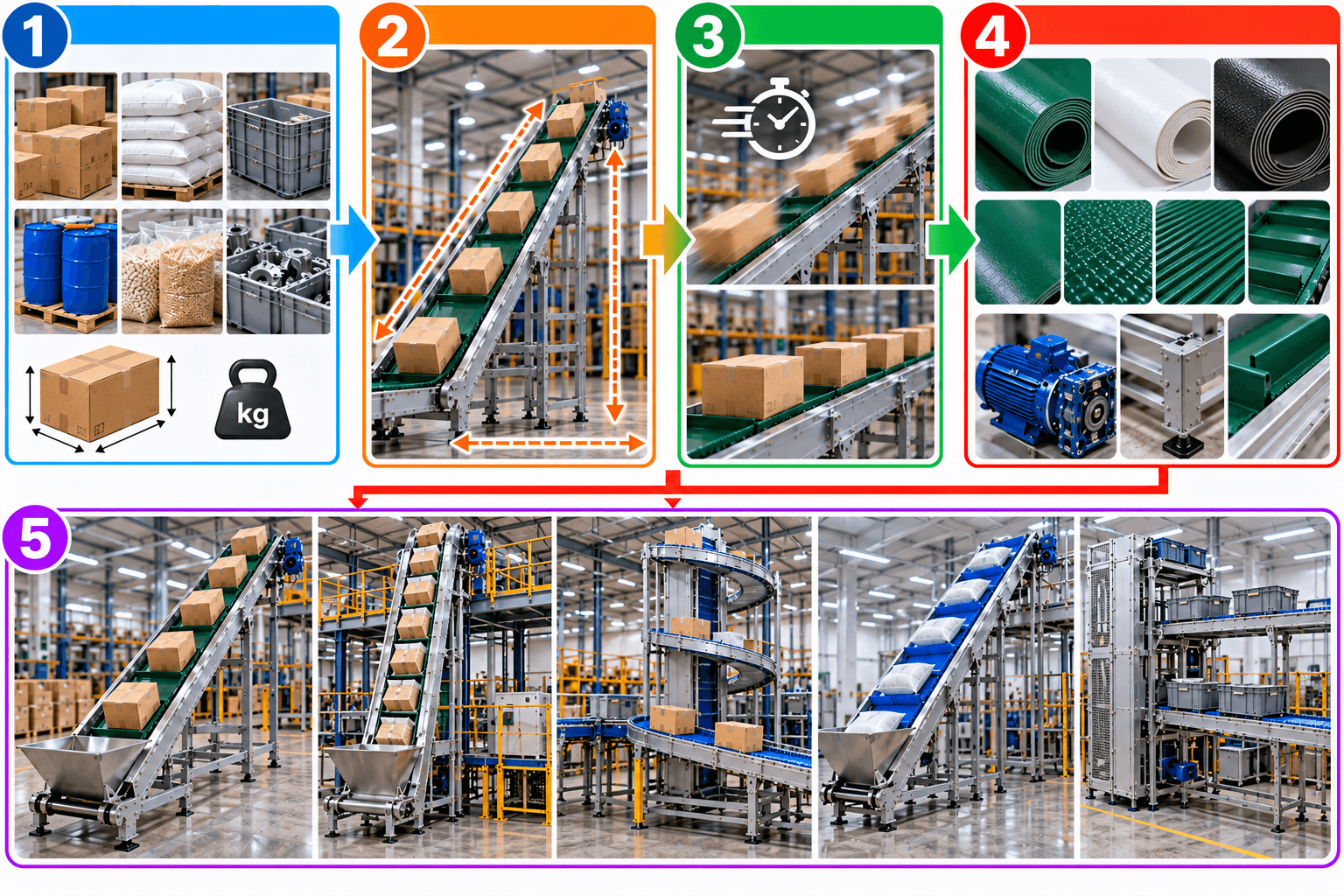

9. Cách lựa chọn băng tải nâng hàng phù hợp
Trước tiên, cần xác định loại hàng, kích thước và trọng lượng sản phẩm. Đây là cơ sở để lựa chọn khổ băng và tải trọng. Tiếp theo, xác định chiều cao cần nâng và khoảng cách vận chuyển. Hai thông số này ảnh hưởng trực tiếp đến chiều dài và góc nâng.
Sau đó, cần xác định năng suất mong muốn theo số sản phẩm hoặc khối lượng hàng mỗi giờ. Từ đó lựa chọn tốc độ băng phù hợp. Cuối cùng, cần lựa chọn vật liệu dây, công suất động cơ, kết cấu khung và giải pháp chống trượt. Với hệ thống lớn, nên khảo sát thực tế trước khi chế tạo.
10. Những lưu ý khi lắp đặt và sử dụng
Vị trí lắp đặt cần có nền đủ chắc và không gian phù hợp với chiều dài băng. Khu vực xung quanh cũng cần đảm bảo thuận tiện cho việc kiểm tra và bảo dưỡng. Trước khi vận hành, cần kiểm tra dây băng, rulô, cơ cấu truyền động và các bộ phận bảo vệ. Không nên để hàng hóa vượt quá tải trọng thiết kế.
Nếu phát hiện dây lệch, rung bất thường hoặc tiếng động lạ, nên dừng thiết bị và kiểm tra nguyên nhân. Việc tiếp tục vận hành khi hệ thống có dấu hiệu bất thường có thể làm tăng mức độ hư hỏng.
Câu hỏi thường gặp về băng tải nâng hàng
1. Băng tải nâng hàng có thể nâng tối đa bao nhiêu?
Không có mức tải trọng chung cho mọi loại băng tải. Tải tối đa phụ thuộc vào khung, dây băng, động cơ, chiều dài, góc nâng và cách bố trí tải.
2. Băng tải nâng hàng có nâng được hàng nặng không?
Có. Hệ thống có thể được thiết kế cho tải nhẹ, tải trung hoặc tải nặng. Tuy nhiên, cần tính toán riêng động cơ và kết cấu chịu lực.
3. Băng tải nâng hàng có bị trượt sản phẩm không?
Có thể xảy ra nếu góc nâng lớn hoặc bề mặt dây không đủ độ bám. Dây gân, dây nhám và vách ngăn có thể giúp hạn chế tình trạng này.
4. Nên dùng dây PVC hay PU cho băng tải nâng hàng?
PVC phù hợp với nhiều ứng dụng công nghiệp thông thường. PU thường được cân nhắc khi yêu cầu vệ sinh cao hoặc sử dụng trong ngành thực phẩm.
Xem thêm
Băng tải nghiêng PVC và PU: So sánh đặc điểm, khả năng vận chuyển và cách lựa chọn
Băng tải nghiêng công nghiệp: Cấu tạo, góc nghiêng, khả năng chống trượt và ứng dụng
Băng tải nâng hàng là giải pháp hiệu quả để vận chuyển sản phẩm giữa các vị trí có độ cao khác nhau trong nhà máy và kho hàng. Thiết bị giúp giảm thao tác thủ công, duy trì dòng hàng ổn định và tận dụng tốt không gian.
Khi lựa chọn, cần đặc biệt quan tâm đến tải trọng, góc nâng, chiều dài, tốc độ, loại dây băng và khả năng chống trượt. Với hệ thống có tải lớn hoặc yêu cầu vận hành liên tục, nên khảo sát và tính toán kỹ thuật trước khi chế tạo.
