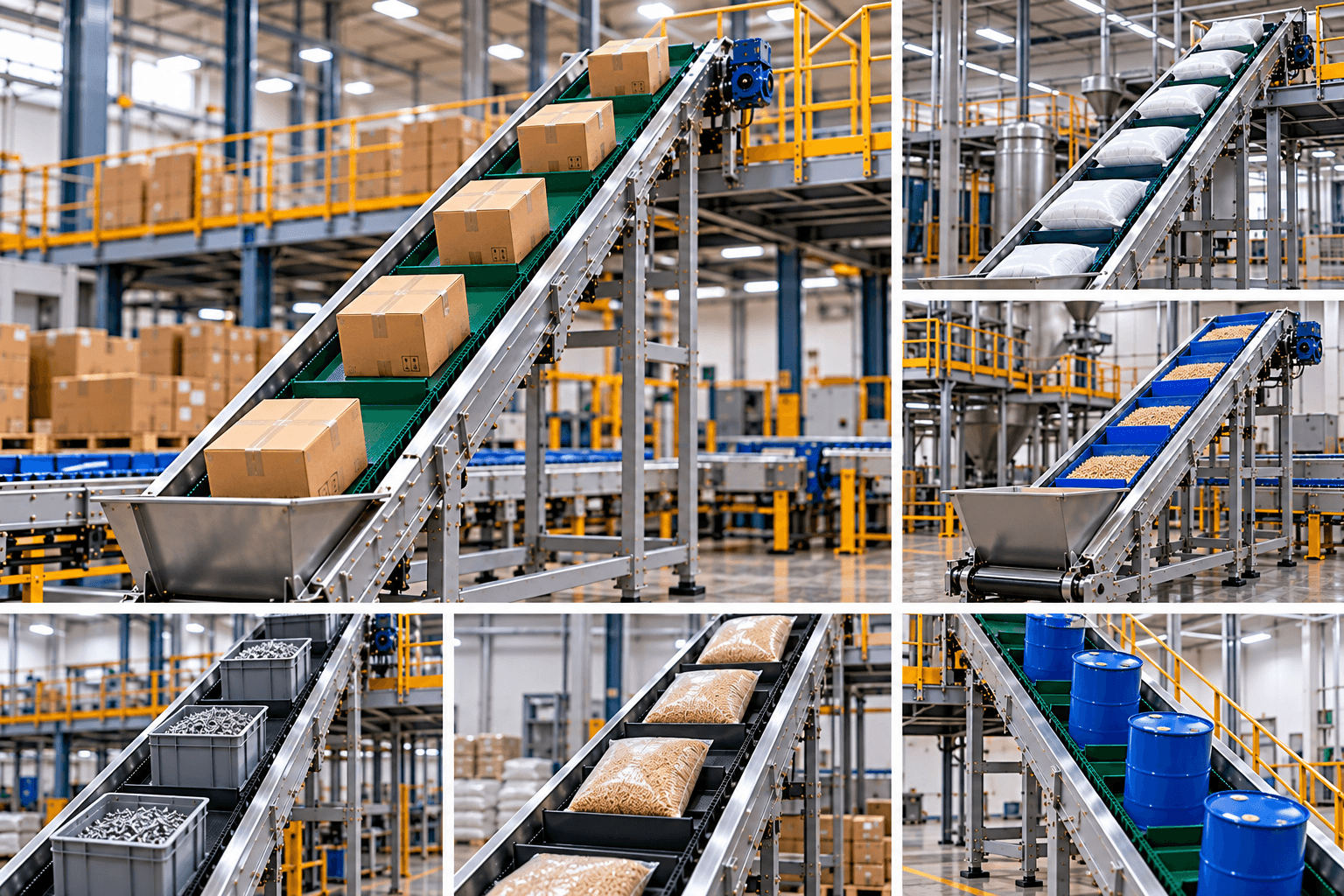

Băng tải nghiêng là thiết bị vận chuyển vật liệu theo phương dốc, thường được sử dụng khi cần đưa hàng hóa lên hoặc xuống giữa các vị trí có độ cao khác nhau. So với băng tải nằm ngang, thiết bị yêu cầu thiết kế phù hợp hơn về góc nghiêng, bề mặt dây băng và khả năng giữ sản phẩm. Đây là những yếu tố ảnh hưởng trực tiếp đến độ ổn định khi vận hành.
1. Băng tải nghiêng là gì?
Băng tải nghiêng là loại băng tải có mặt vận chuyển được bố trí theo một góc nhất định so với phương ngang. Tùy thiết kế, băng tải có thể vận chuyển sản phẩm theo hướng đi lên hoặc đi xuống. Thiết bị thường được dùng để kết nối hai vị trí có cao độ khác nhau. Ví dụ như đưa hàng từ mặt đất lên sàn thao tác, chuyển thùng carton lên xe tải hoặc đưa nguyên liệu lên phễu cấp liệu.
Khác biệt quan trọng của băng tải nghiêng nằm ở khả năng kiểm soát hiện tượng trượt sản phẩm. Khi góc nghiêng tăng, trọng lực tác động theo phương dọc băng cũng tăng. Vì vậy, việc lựa chọn dây băng và kết cấu giữ hàng cần được tính toán phù hợp.

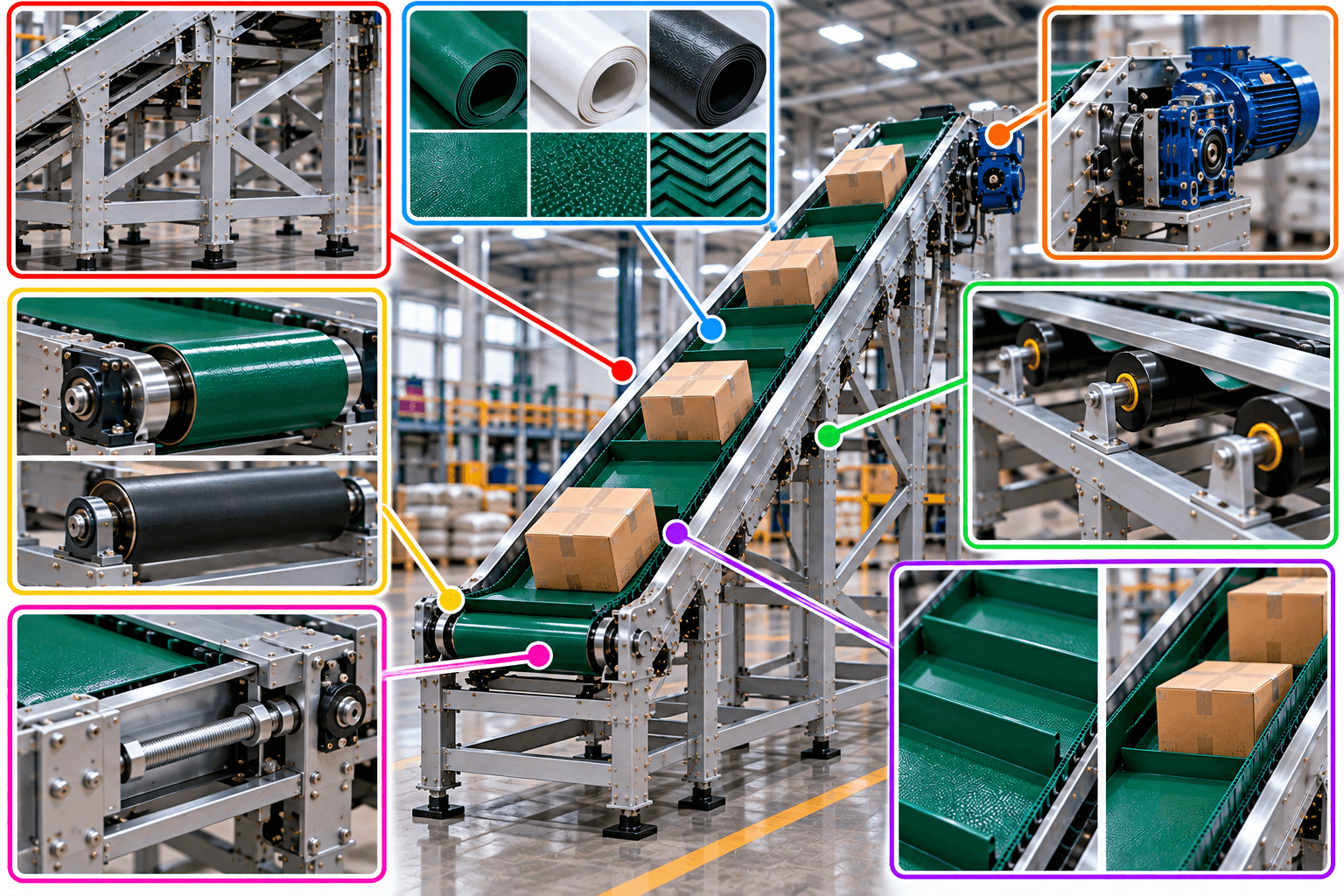

2. Cấu tạo của băng tải nghiêng công nghiệp
Cấu tạo cơ bản của băng tải nghiêng không quá khác biệt so với băng tải thông thường. Tuy nhiên, một số bộ phận cần được lựa chọn theo đặc điểm vận chuyển trên mặt dốc.
Khung băng tải: Khung là bộ phận chịu lực chính của toàn bộ thiết bị. Khung thường được gia công từ thép sơn, thép mạ hoặc inox tùy môi trường sử dụng. Đối với băng tải có chiều dài lớn hoặc tải trọng cao, khung cần có độ cứng phù hợp. Kết cấu cũng phải hạn chế rung lắc khi băng tải vận hành ở góc nghiêng.
Dây băng tải: Dây băng là bộ phận trực tiếp tiếp xúc và vận chuyển sản phẩm. Có thể sử dụng dây PVC, PU, cao su hoặc các loại dây chuyên dụng khác. Với băng tải nghiêng, bề mặt dây có vai trò rất quan trọng. Dây có độ ma sát phù hợp sẽ giúp hạn chế sản phẩm trượt ngược trong quá trình vận chuyển.
Con lăn và rulô: Hệ thống rulô dẫn động, rulô bị động và con lăn đỡ giúp dây băng chuyển động ổn định. Khoảng cách giữa các con lăn cần được tính toán dựa trên tải trọng và loại hàng hóa. Với một số thiết kế, phần con lăn có thể được bố trí thêm cơ cấu hỗ trợ để tăng độ ổn định của dây băng.
Động cơ và hộp giảm tốc: Động cơ cung cấp lực kéo cho dây băng. Hộp giảm tốc giúp điều chỉnh tốc độ và mô-men xoắn phù hợp với yêu cầu vận chuyển. Băng tải càng dài, tải càng lớn hoặc góc nghiêng càng cao thì yêu cầu đối với hệ thống truyền động càng đáng chú ý.
Bộ phận căng dây: Cơ cấu căng dây giúp duy trì độ căng cần thiết trong quá trình vận hành. Dây quá chùng có thể gây trượt hoặc lệch băng. Ngược lại, căng dây quá mức có thể làm tăng tải lên rulô, ổ bi và hệ thống truyền động.
Bộ phận giữ sản phẩm: Tùy loại hàng hóa, băng tải nghiêng có thể sử dụng gân, vách ngăn hoặc thành chắn hai bên. Các chi tiết này giúp hạn chế hàng hóa trượt xuống hoặc rơi khỏi băng.
3. Góc nghiêng băng tải bao nhiêu là phù hợp?
Không có một góc nghiêng cố định cho mọi loại băng tải. Góc phù hợp phụ thuộc vào loại hàng, vật liệu dây băng, bề mặt sản phẩm, kích thước và tốc độ vận chuyển. Với hàng hóa có bề mặt tương đối phẳng và khả năng bám tốt, có thể sử dụng góc nghiêng ở mức vừa phải mà không cần kết cấu giữ quá phức tạp.
Khi vận chuyển sản phẩm dễ trượt, góc nghiêng cần được kiểm soát chặt chẽ hơn. Nếu tăng góc quá lớn, sản phẩm có thể trượt ngược hoặc mất ổn định. Do đó, khi thiết kế băng tải nghiêng, không nên chỉ dựa vào chiều cao cần nâng. Cần đồng thời xem xét đặc tính của sản phẩm và loại dây băng được sử dụng.
4. Khả năng chống trượt của băng tải nghiêng
Chống trượt là một trong những yếu tố quan trọng nhất khi thiết kế băng tải dạng dốc. Có nhiều giải pháp có thể được kết hợp tùy sản phẩm.
Sử dụng dây băng có độ ma sát phù hợp: Dây PVC, PU hoặc cao su có bề mặt khác nhau. Khả năng bám sản phẩm cũng thay đổi theo từng loại vật liệu. Việc lựa chọn cần dựa trên trọng lượng, kích thước, vật liệu và tình trạng bề mặt của sản phẩm.
Dùng dây băng PVC gân: Với các sản phẩm cần tăng khả năng bám trên mặt dốc, dây PVC gân là một lựa chọn phổ biến. Các đường gân trên bề mặt tạo thêm điểm tiếp xúc với sản phẩm. Loại dây này có thể phù hợp với nhiều hệ thống vận chuyển thùng, bao, hộp hoặc sản phẩm đóng gói.
Bố trí vách ngăn ngang: Vách ngăn ngang được gắn trên bề mặt dây băng để tạo điểm chặn cho sản phẩm. Đây là giải pháp hữu ích khi cần vận chuyển hàng hóa trên góc nghiêng tương đối lớn. Khoảng cách và chiều cao vách cần được lựa chọn theo kích thước sản phẩm. Vách quá thấp có thể không giữ được hàng, trong khi vách quá cao có thể gây khó khăn khi nạp liệu hoặc chuyển sản phẩm.
Sử dụng thành chắn hai bên: Thành chắn giúp hạn chế sản phẩm rơi khỏi mép băng. Bộ phận này đặc biệt hữu ích với hàng hóa nhỏ, sản phẩm đóng bao hoặc vật liệu có xu hướng dịch chuyển sang hai bên.

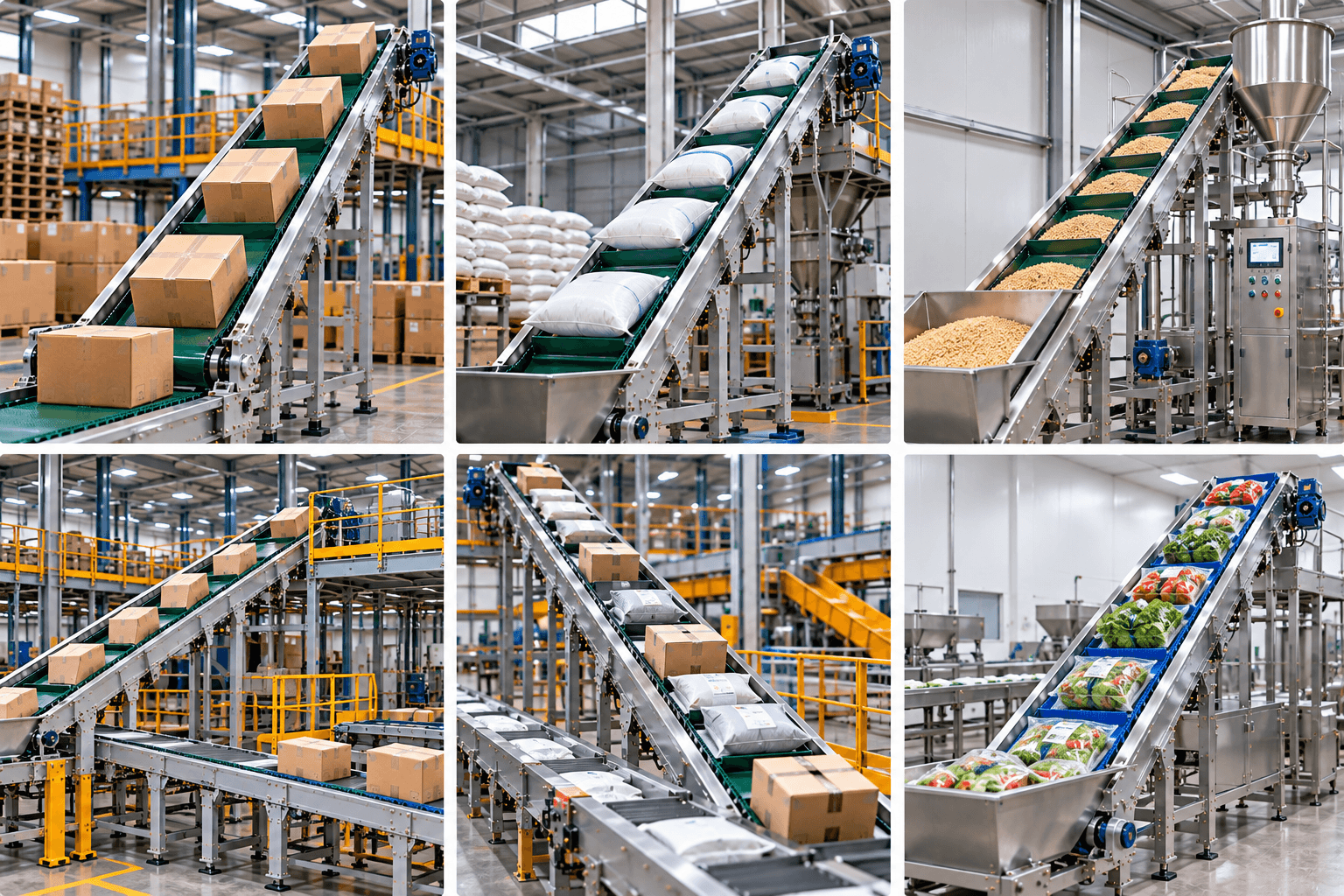

5. Băng tải nghiêng được ứng dụng ở đâu?
Vận chuyển thùng carton: Băng tải có thể đưa thùng carton từ khu vực đóng gói lên vị trí cao hơn. Dây băng cần có khả năng giữ thùng ổn định trong quá trình di chuyển.
Vận chuyển bao và túi hàng: Bao nguyên liệu, bao thành phẩm hoặc túi hàng có thể được vận chuyển theo phương nghiêng. Tùy kích thước bao, có thể sử dụng dây băng nhám, dây gân hoặc vách ngăn.
Cấp liệu lên máy móc: Băng tải nghiêng thường được dùng để đưa nguyên liệu lên phễu, máy đóng gói hoặc các thiết bị xử lý tiếp theo. Trong trường hợp cấp liệu liên tục, tốc độ băng và lượng nguyên liệu cần được phối hợp với công suất của thiết bị phía sau.
Kết nối các công đoạn trong dây chuyền: Khi hai công đoạn nằm ở hai cao độ khác nhau, băng tải có thể đóng vai trò cầu nối giữa chúng. Điều này giúp giảm thao tác nâng chuyển thủ công.
Kho hàng và trung tâm phân phối: Băng tải nghiêng có thể hỗ trợ vận chuyển hàng giữa các khu vực có độ cao khác nhau. Thiết bị thường được kết hợp với băng tải ngang để tạo thành hệ thống vận chuyển liên tục.
Ngành thực phẩm: Trong ngành thực phẩm, băng tải nghiêng có thể được sử dụng để vận chuyển sản phẩm đóng gói hoặc nguyên liệu. Dây băng cần lựa chọn phù hợp với yêu cầu vệ sinh của từng ứng dụng.
6. Những yếu tố cần quan tâm khi thiết kế băng tải nghiêng
Góc nghiêng: Góc nghiêng cần phù hợp với loại hàng hóa và khả năng bám của dây băng. Không nên cố định góc theo một mức chung cho mọi ứng dụng.
Tải trọng: Cần xác định trọng lượng hàng trên một đơn vị chiều dài hoặc mỗi lần vận chuyển. Đây là cơ sở để lựa chọn khung, dây băng và động cơ.
Tốc độ vận chuyển: Tốc độ càng cao càng yêu cầu sản phẩm được giữ ổn định. Với hàng dễ xê dịch, cần cân nhắc tốc độ và giải pháp chống trượt.
Kích thước sản phẩm: Chiều rộng và chiều dài hàng hóa ảnh hưởng đến khổ băng. Hàng nhỏ có thể cần thành chắn hoặc vách ngăn để tránh rơi khỏi băng.
Chiều cao cần nâng: Chiều cao nâng kết hợp với chiều dài băng sẽ ảnh hưởng đến góc nghiêng. Đây là thông số cần xác định ngay từ giai đoạn thiết kế.
Môi trường làm việc: Môi trường nhiều bụi, dầu mỡ, nước hoặc nhiệt độ cao sẽ ảnh hưởng đến vật liệu dây băng và linh kiện. Vì vậy, cần lựa chọn cấu hình phù hợp với điều kiện thực tế.
7. Ưu điểm của băng tải nghiêng
Băng tải nghiêng giúp vận chuyển hàng hóa giữa các cao độ mà không cần nhiều thao tác thủ công. Thiết bị cũng có thể kết hợp với băng tải ngang để tạo thành dây chuyền liên tục.
Một ưu điểm khác là khả năng tận dụng không gian theo chiều cao. Trong nhà máy hoặc kho hàng, giải pháp này có thể giúp bố trí các công đoạn linh hoạt hơn. Khi được thiết kế đúng, băng tải còn giúp giảm sức lao động và duy trì tốc độ vận chuyển ổn định.

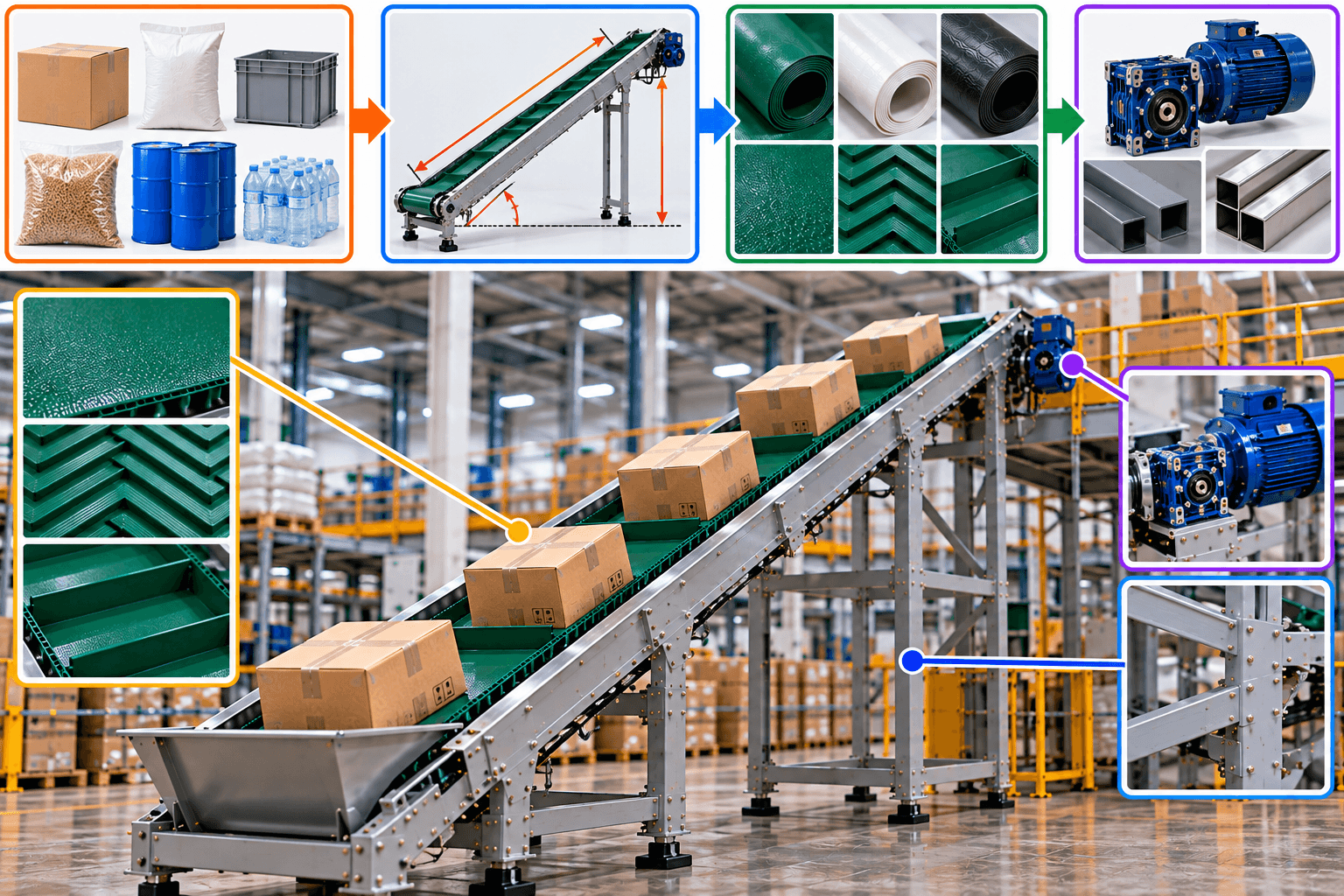

8. Kinh nghiệm chọn băng tải nghiêng phù hợp
Trước tiên, cần xác định loại sản phẩm và trọng lượng cần vận chuyển. Sau đó xác định chiều cao cần nâng, chiều dài băng và tốc độ mong muốn. Tiếp theo, lựa chọn vật liệu dây băng dựa trên khả năng bám sản phẩm và môi trường làm việc. Nếu hàng dễ trượt, nên cân nhắc dây băng gân, bề mặt nhám hoặc vách ngăn.
Cuối cùng, cần xác định công suất động cơ và kết cấu khung dựa trên tải thực tế. Với hệ thống có yêu cầu đặc biệt, nên khảo sát trực tiếp trước khi chế tạo.
Câu hỏi thường gặp về băng tải nghiêng
1. Băng tải nghiêng có bị trượt hàng không?
Có thể xảy ra nếu góc nghiêng quá lớn hoặc dây băng không đủ độ bám. Việc sử dụng dây gân, bề mặt nhám hoặc vách ngăn có thể giúp hạn chế hiện tượng này.
2. Góc nghiêng băng tải bao nhiêu là tốt?
Góc nghiêng phụ thuộc vào sản phẩm, dây băng và tải trọng. Không nên áp dụng một góc cố định cho mọi hệ thống.
3. Băng tải nghiêng có thể vận chuyển bao tải không?
Có. Tuy nhiên cần lựa chọn dây băng và giải pháp giữ bao phù hợp. Với bao dễ trượt, có thể sử dụng dây băng nhám, gân hoặc vách ngăn.
4. Băng tải nghiêng có dùng được cho thực phẩm không?
Có thể sử dụng nếu lựa chọn vật liệu và thiết kế phù hợp với yêu cầu vệ sinh của ngành thực phẩm.
5. Có nên dùng băng tải nghiêng cho hàng dễ vỡ?
Có thể, nhưng cần kiểm soát tốc độ, góc nghiêng và phương thức chuyển tiếp. Hạn chế rung hoặc va đập mạnh giúp bảo vệ sản phẩm tốt hơn.
Xem thêm
Băng tải xoắn ốc chuyển tầng: Giải pháp vận chuyển hàng hóa giữa các tầng trong nhà máy
Băng tải xoắn ốc nhiều tầng: Thiết kế, khả năng chuyển tầng và giải pháp tiết kiệm diện tích
Băng tải nghiêng là giải pháp phù hợp để vận chuyển hàng hóa giữa các vị trí có độ cao khác nhau. Hiệu quả của thiết bị phụ thuộc nhiều vào góc nghiêng, loại dây băng, tải trọng và giải pháp chống trượt. Khi lựa chọn, cần xác định rõ sản phẩm, trọng lượng, chiều cao nâng, tốc độ và môi trường vận hành. Với hệ thống yêu cầu thiết kế riêng, nên khảo sát thực tế để lựa chọn cấu hình phù hợp.
