Băng tải xoắn ốc nhiều tầng là giải pháp vận chuyển hàng hóa giữa nhiều cao độ trong cùng một dây chuyền. Thiết kế dạng xoắn cho phép hệ thống thay đổi độ cao mà không cần kéo dài băng tải theo phương ngang. Nhờ đó, doanh nghiệp có thể tận dụng không gian đứng và bố trí dây chuyền gọn hơn. Thiết bị phù hợp với nhà máy, kho hàng, trung tâm phân phối và các dây chuyền đóng gói.
1. Băng tải xoắn ốc nhiều tầng là gì?
Băng tải xoắn ốc nhiều tầng là hệ thống vận chuyển được thiết kế theo quỹ đạo xoắn để kết nối các vị trí ở nhiều cao độ khác nhau. Hàng hóa có thể được đưa từ tầng thấp lên tầng cao hoặc vận chuyển theo chiều ngược lại.
Thay vì bố trí một băng tải nghiêng dài, hệ thống tạo nhiều vòng xoắn quanh khu vực trung tâm. Cách thiết kế này giúp rút ngắn diện tích mặt bằng cần thiết cho quá trình chuyển tầng. Tùy nhu cầu, băng tải có thể kết nối hai hoặc nhiều cao độ. Số tầng, chiều cao và đường kính vòng xoắn được thiết kế dựa trên mặt bằng và yêu cầu vận chuyển.
Hệ thống cũng có thể được tích hợp với các băng tải khác. Nhờ đó, hàng hóa có thể di chuyển liên tục qua nhiều công đoạn mà không cần trung chuyển thủ công.
2. Vì sao nên sử dụng băng tải xoắn ốc nhiều tầng?
Trong các nhà máy và kho hàng, diện tích mặt sàn thường có giới hạn. Trong khi đó, không gian theo chiều cao vẫn có thể được tận dụng. Băng tải xoắn ốc nhiều tầng giúp kết nối các tầng sản xuất hoặc khu vực lưu trữ mà không cần sử dụng quá nhiều diện tích theo phương ngang.
Thiết bị cũng giúp giảm nhu cầu bố trí nhân công để chuyển hàng giữa các tầng. Khi được tích hợp với dây chuyền tự động, hàng hóa có thể di chuyển liên tục từ công đoạn này sang công đoạn khác. Đặc biệt, giải pháp này phù hợp với những hệ thống cần thay đổi cao độ nhiều lần trong cùng một quy trình.

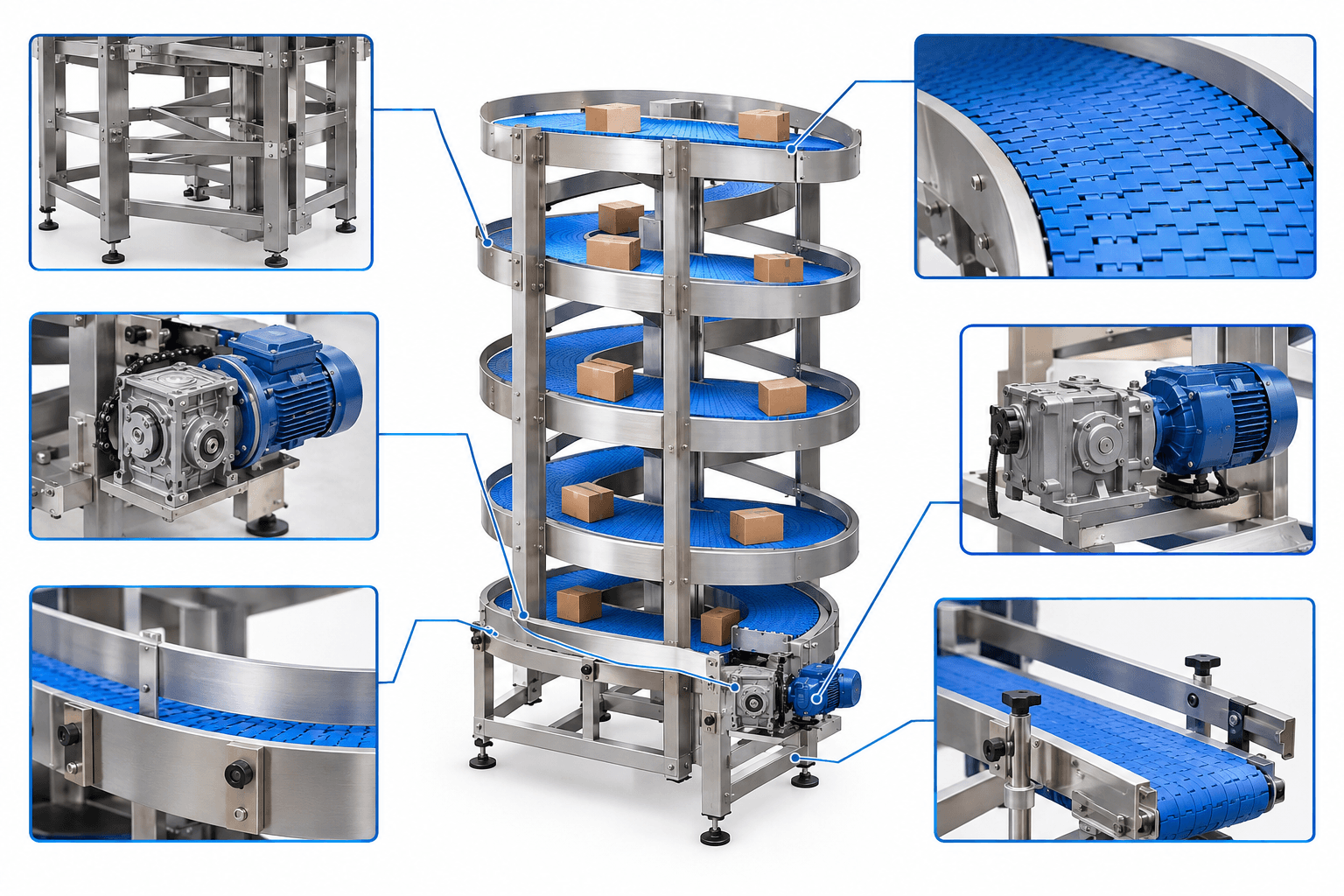

3. Cấu tạo của băng tải xoắn ốc nhiều tầng
Cấu tạo thực tế có thể thay đổi theo tải trọng và yêu cầu thiết kế. Tuy nhiên, một hệ thống thường gồm các bộ phận chính sau.
Khung kết cấu nhiều tầng: Khung có nhiệm vụ nâng đỡ toàn bộ hệ thống và duy trì quỹ đạo xoắn. Với thiết kế nhiều tầng, kết cấu cần đảm bảo độ ổn định trong suốt quá trình vận hành. Vật liệu khung có thể là thép sơn, thép mạ hoặc inox tùy môi trường sử dụng. Các tầng cần được liên kết chắc chắn để hạn chế rung lắc khi hàng hóa di chuyển liên tục.
Mặt tải hoặc dây băng: Mặt tải là bộ phận tiếp xúc trực tiếp với sản phẩm. Tùy thiết kế, hệ thống có thể sử dụng băng tải phù hợp với loại hàng cần vận chuyển. Bề mặt cần có độ bám phù hợp để hạn chế trượt hàng trên quỹ đạo xoắn. Với ngành thực phẩm, vật liệu mặt tải cần đáp ứng yêu cầu vệ sinh và thuận tiện cho quá trình làm sạch.
Cơ cấu dẫn động: Cơ cấu dẫn động tạo chuyển động cho mặt tải. Bộ phận này thường kết hợp với động cơ và hộp giảm tốc. Đối với hệ thống nhiều tầng, cơ cấu truyền động cần được lựa chọn phù hợp với chiều dài và tải trọng toàn hệ thống.
Động cơ và hộp giảm tốc: Động cơ cung cấp lực kéo cho băng tải. Hộp giảm tốc giúp điều chỉnh tốc độ và mô-men xoắn phù hợp. Công suất động cơ phụ thuộc vào tải trọng, tốc độ, chiều cao và cấu hình thực tế. Không nên lựa chọn motor chỉ dựa trên chiều dài băng tải.
Bộ phận dẫn hướng và bảo vệ: Lan can hoặc thành chắn có thể được bố trí dọc theo quỹ đạo vận chuyển. Bộ phận này giúp hạn chế hàng hóa lệch khỏi mặt tải. Với hàng hóa có kích thước nhỏ hoặc dễ xê dịch, thiết kế dẫn hướng cần được chú trọng hơn.
4. Thiết kế băng tải xoắn ốc nhiều tầng cần lưu ý gì?
Thiết kế là bước quyết định đến khả năng vận hành ổn định của hệ thống. Không nên chỉ xác định số tầng rồi lựa chọn thiết bị theo mẫu có sẵn.
Xác định chiều cao từng tầng: Trước tiên cần xác định cao độ của điểm đầu vào và đầu ra. Nếu hệ thống kết nối nhiều tầng, cần xác định chính xác vị trí của từng điểm chuyển tiếp. Thông số này ảnh hưởng trực tiếp đến số vòng xoắn và kích thước tổng thể.
Xác định đường kính vòng xoắn: Đường kính vòng xoắn ảnh hưởng đến diện tích lắp đặt và quãng đường vận chuyển. Đường kính lớn giúp có thêm không gian cho hàng hóa và có thể phù hợp với những sản phẩm kích thước lớn. Tuy nhiên, hệ thống sẽ chiếm nhiều mặt bằng hơn. Đường kính nhỏ giúp tiết kiệm diện tích nhưng cần kiểm tra khả năng vận chuyển và bán kính chuyển hướng phù hợp.
Xác định tải trọng: Tải trọng cần được tính dựa trên khối lượng hàng hóa và năng suất vận chuyển. Không nên chỉ lấy khối lượng trung bình. Cần xác định cả tải trọng lớn nhất mà hệ thống có thể phải vận chuyển. Với dây chuyền hoạt động liên tục, kết cấu và cơ cấu truyền động cần có khả năng đáp ứng điều kiện vận hành thực tế.
Xác định tốc độ vận chuyển: Tốc độ phải phù hợp với năng suất của các công đoạn trước và sau băng tải. Nếu tốc độ quá cao, hàng hóa có thể mất ổn định khi đi qua các đoạn chuyển hướng. Nếu quá thấp, băng tải có thể làm giảm năng suất chung của dây chuyền.

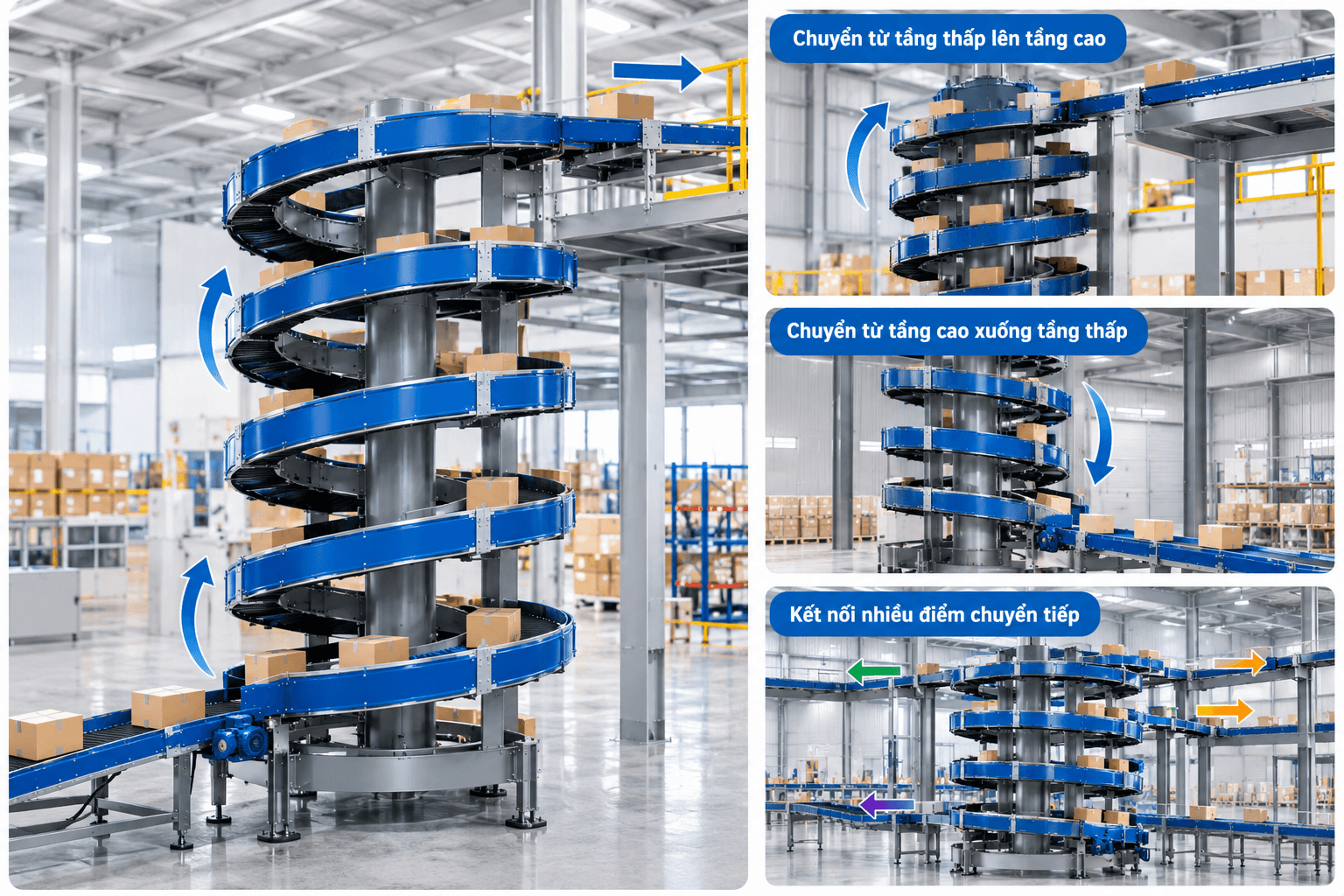

5. Khả năng chuyển tầng của băng tải xoắn ốc
Khả năng chuyển tầng là ưu điểm quan trọng của thiết bị. Hàng hóa có thể được đưa lên hoặc xuống giữa các cao độ mà không cần sử dụng thang nâng riêng cho từng công đoạn.
Chuyển từ tầng thấp lên tầng cao: Trong phương án này, hàng hóa được đưa vào từ vị trí thấp. Mặt tải vận chuyển sản phẩm theo quỹ đạo xoắn và nâng dần lên cao. Khi đạt đến cao độ yêu cầu, hàng được đưa ra khỏi băng tải và chuyển sang thiết bị tiếp theo. Phương án này thường được sử dụng khi dây chuyền sản xuất ở tầng dưới cần đưa sản phẩm lên khu vực đóng gói hoặc lưu trữ.
Chuyển từ tầng cao xuống tầng thấp: Băng tải cũng có thể được thiết kế để vận chuyển hàng xuống. Tùy loại hàng, cần kiểm soát tốc độ để tránh tình trạng sản phẩm di chuyển quá nhanh. Đặc biệt với hàng dễ vỡ hoặc có trọng tâm cao, thiết kế mặt tải và dẫn hướng cần phù hợp.
Kết nối nhiều điểm chuyển tiếp: Băng tải nhiều tầng có thể được thiết kế với nhiều điểm vào và ra theo yêu cầu. Tuy nhiên, càng nhiều điểm chuyển tiếp thì thiết kế càng phức tạp. Các vị trí này cần được căn chỉnh để hàng hóa chuyển từ thiết bị này sang thiết bị khác ổn định.
6. Băng tải xoắn ốc nhiều tầng giúp tiết kiệm diện tích như thế nào?
Tiết kiệm diện tích là lợi ích nổi bật của giải pháp này.
Tận dụng không gian theo chiều cao: Thay vì kéo dài băng tải theo mặt sàn, hệ thống sử dụng không gian đứng để thay đổi cao độ. Điều này đặc biệt hữu ích trong nhà máy có mặt bằng hạn chế nhưng còn khoảng không phía trên.
Giảm chiều dài băng tải theo phương ngang: Một hệ thống chuyển tầng truyền thống có thể cần đoạn băng tải nghiêng khá dài. Băng tải xoắn tạo quỹ đạo chuyển tiếp trong khu vực được kiểm soát. Nhờ đó, doanh nghiệp có thể bố trí thiết bị và khu vực làm việc hợp lý hơn.
Kết nối nhiều tầng trong cùng một hệ thống: Thay vì sử dụng nhiều thiết bị nâng chuyển riêng biệt, một hệ thống xoắn ốc có thể đảm nhiệm việc vận chuyển giữa các cao độ phù hợp. Điều này giúp giảm số điểm trung chuyển và đơn giản hóa luồng vận chuyển.
7. Ứng dụng của băng tải xoắn ốc nhiều tầng
Nhà máy sản xuất: Thiết bị có thể kết nối các công đoạn sản xuất được bố trí ở những cao độ khác nhau. Sản phẩm sau mỗi công đoạn có thể được đưa lên hoặc xuống mà không cần vận chuyển thủ công.
Kho hàng và logistics: Trong kho nhiều tầng, băng tải giúp kết nối khu vực tập kết, phân loại và đóng gói. Hệ thống có thể được tích hợp với các băng tải con lăn hoặc băng tải ngang để tạo thành tuyến vận chuyển hoàn chỉnh.
Dây chuyền đóng gói: Sau khi sản phẩm được đóng gói, băng tải có thể đưa hàng lên khu vực kiểm tra hoặc chuyển xuống khu vực tập kết. Tốc độ vận chuyển có thể được đồng bộ với năng suất của dây chuyền.
Ngành thực phẩm và đồ uống: Thiết bị có thể được sử dụng để chuyển khay, thùng hoặc sản phẩm đóng gói giữa các tầng. Trong môi trường yêu cầu vệ sinh cao, cần ưu tiên vật liệu và thiết kế thuận tiện cho vệ sinh.

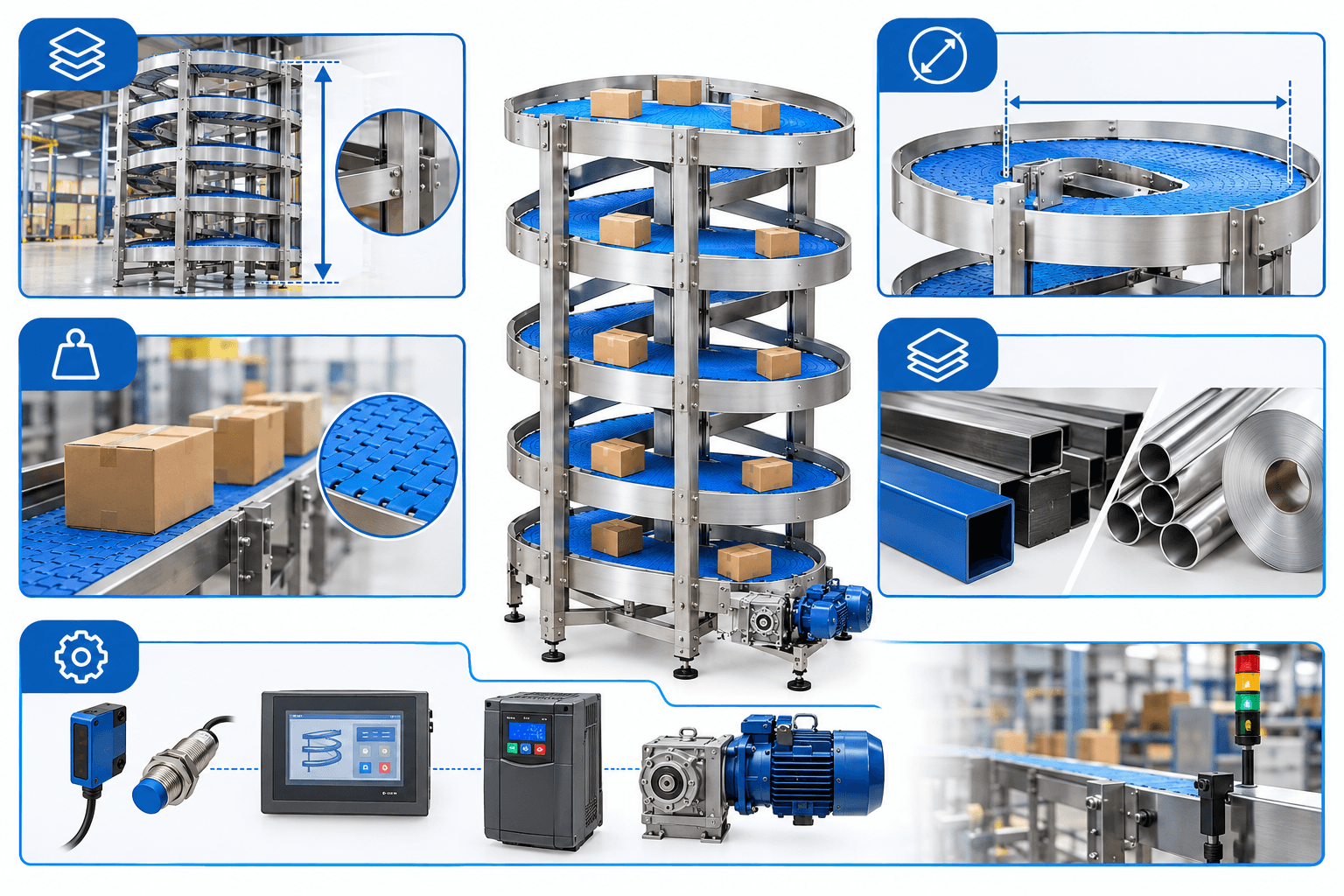

8. Các yếu tố ảnh hưởng đến chi phí băng tải xoắn ốc nhiều tầng
Chi phí của hệ thống phụ thuộc vào cấu hình thực tế.
Số tầng và chiều cao: Số tầng càng nhiều thì kết cấu và quãng đường vận chuyển càng phức tạp. Chiều cao lớn cũng làm tăng yêu cầu về khung và cơ cấu truyền động.
Đường kính vòng xoắn: Đường kính lớn cần nhiều vật tư và diện tích lắp đặt hơn. Tuy nhiên, kích thước này cần phù hợp với hàng hóa và bán kính chuyển động.
Tải trọng: Hệ thống tải nặng cần khung chắc chắn, mặt tải phù hợp và động cơ đáp ứng yêu cầu.
Vật liệu: Thép sơn thường phù hợp với môi trường công nghiệp thông thường. Inox thường được lựa chọn trong môi trường ẩm hoặc yêu cầu vệ sinh cao.
Mức độ tự động hóa: Cảm biến, bộ điều khiển tốc độ và kết nối với dây chuyền có thể làm tăng chi phí đầu tư.
9. Cách lựa chọn băng tải xoắn ốc nhiều tầng phù hợp
Trước khi đặt thiết bị, doanh nghiệp nên xác định rõ điều kiện sử dụng.
- Đầu tiên, cần đo chính xác diện tích khu vực dự kiến lắp đặt. Cần xác định cả chiều cao thông thủy để tránh ảnh hưởng đến các kết cấu phía trên.
- Tiếp theo, xác định kích thước và khối lượng hàng hóa. Đây là cơ sở để lựa chọn chiều rộng mặt tải và tải trọng thiết kế.
- Sau đó, xác định điểm đầu vào, đầu ra và cao độ của từng tầng. Các vị trí này cần được thể hiện rõ trong phương án bố trí.
- Cuối cùng, cần xác định năng suất và tốc độ vận chuyển. Hệ thống nên được thiết kế đồng bộ với dây chuyền hiện có.

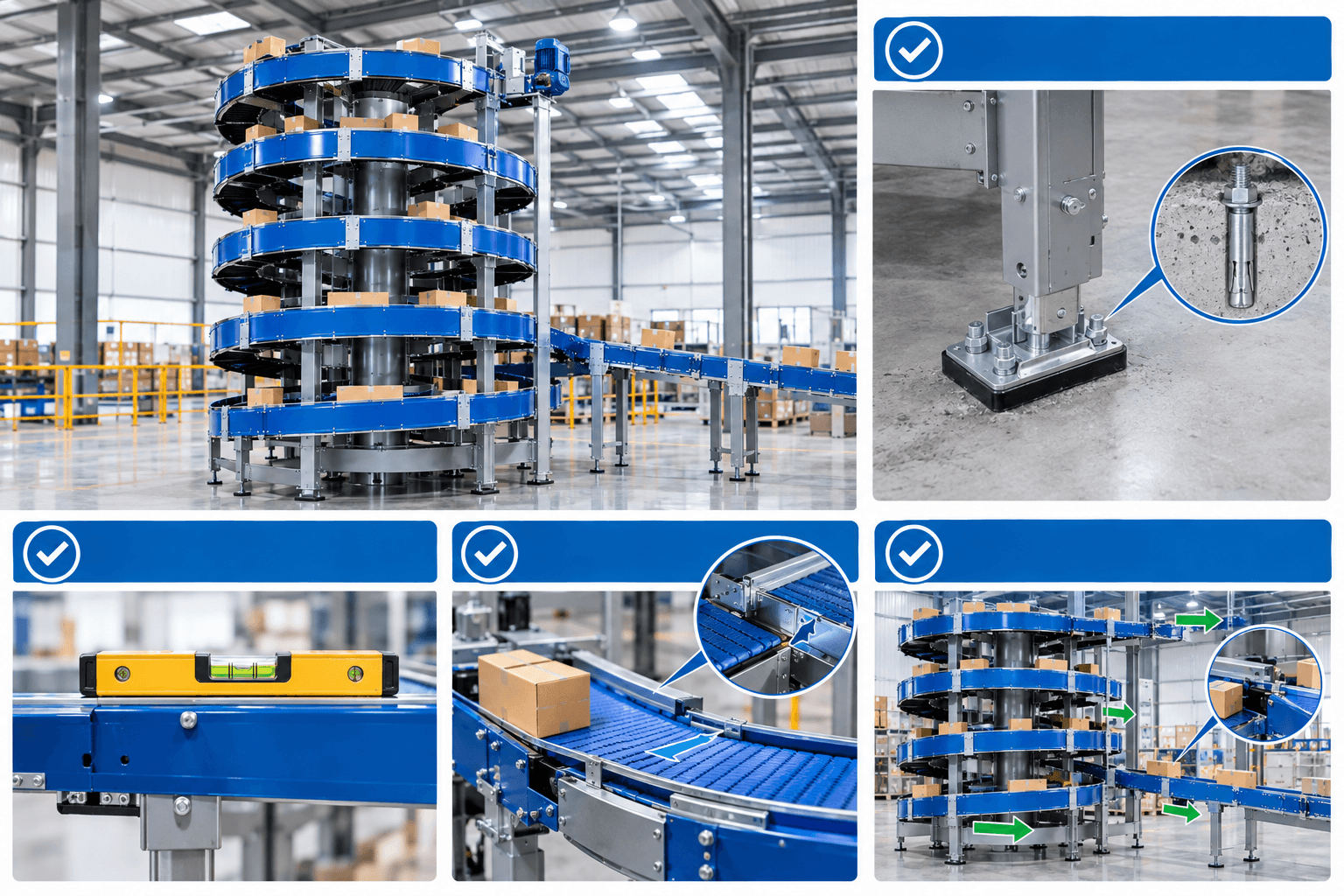

10. Những lưu ý khi lắp đặt băng tải xoắn ốc nhiều tầng
Mặt bằng lắp đặt cần đủ chắc chắn để chịu tải của hệ thống và hàng hóa. Các chân đỡ phải được cố định phù hợp với kết cấu nền.
Sau khi lắp đặt, cần kiểm tra độ cân bằng và sự ổn định của toàn bộ khung. Cần kiểm tra đường chạy của mặt tải trước khi đưa hàng hóa vào vận hành. Đồng thời, kiểm tra các điểm chuyển tiếp giữa băng tải xoắn và thiết bị khác.
Với hệ thống nhiều tầng, cần kiểm tra toàn bộ các điểm vào và ra. Việc này giúp phát hiện sớm tình trạng lệch hàng hoặc chuyển tiếp không ổn định.
FAQ về băng tải xoắn ốc nhiều tầng
1. Băng tải xoắn ốc nhiều tầng dùng để làm gì?
Thiết bị dùng để vận chuyển hàng hóa giữa nhiều cao độ trong nhà máy, kho hàng và dây chuyền sản xuất. Thiết kế xoắn giúp tận dụng không gian theo chiều đứng.
2. Băng tải xoắn ốc nhiều tầng có tiết kiệm diện tích không?
Có. Hệ thống tận dụng chiều cao thay vì cần một đoạn băng tải dài theo phương ngang để chuyển tầng.
3. Có thể thiết kế băng tải theo chiều cao nhà xưởng không?
Có. Chiều cao và vị trí các tầng là những thông số quan trọng khi thiết kế hệ thống theo mặt bằng thực tế.
4. Băng tải xoắn ốc nhiều tầng có dùng cho thùng carton không?
Có thể sử dụng nếu kích thước mặt tải, tải trọng và tốc độ phù hợp với thùng carton. Cần kiểm tra đặc tính đáy và kích thước thùng trước khi thiết kế.
Xem thêm
Băng tải xoắn ốc công nghiệp: Cấu tạo, nguyên lý hoạt động, ứng dụng và báo giá chi tiết
Băng tải con lăn giá bao nhiêu? Các yếu tố quyết định chi phí thiết kế và lắp đặt
Băng tải xoắn ốc nhiều tầng giúp doanh nghiệp giải quyết nhu cầu chuyển hàng giữa nhiều cao độ mà vẫn tận dụng tốt diện tích nhà xưởng. Thiết kế xoắn đặc biệt phù hợp với nhà máy và kho hàng có mặt bằng hạn chế. Để hệ thống vận hành ổn định, cần xác định chính xác chiều cao, tải trọng, kích thước hàng, tốc độ và vị trí chuyển tiếp. Cấu hình cũng cần phù hợp với môi trường và dây chuyền hiện có.
