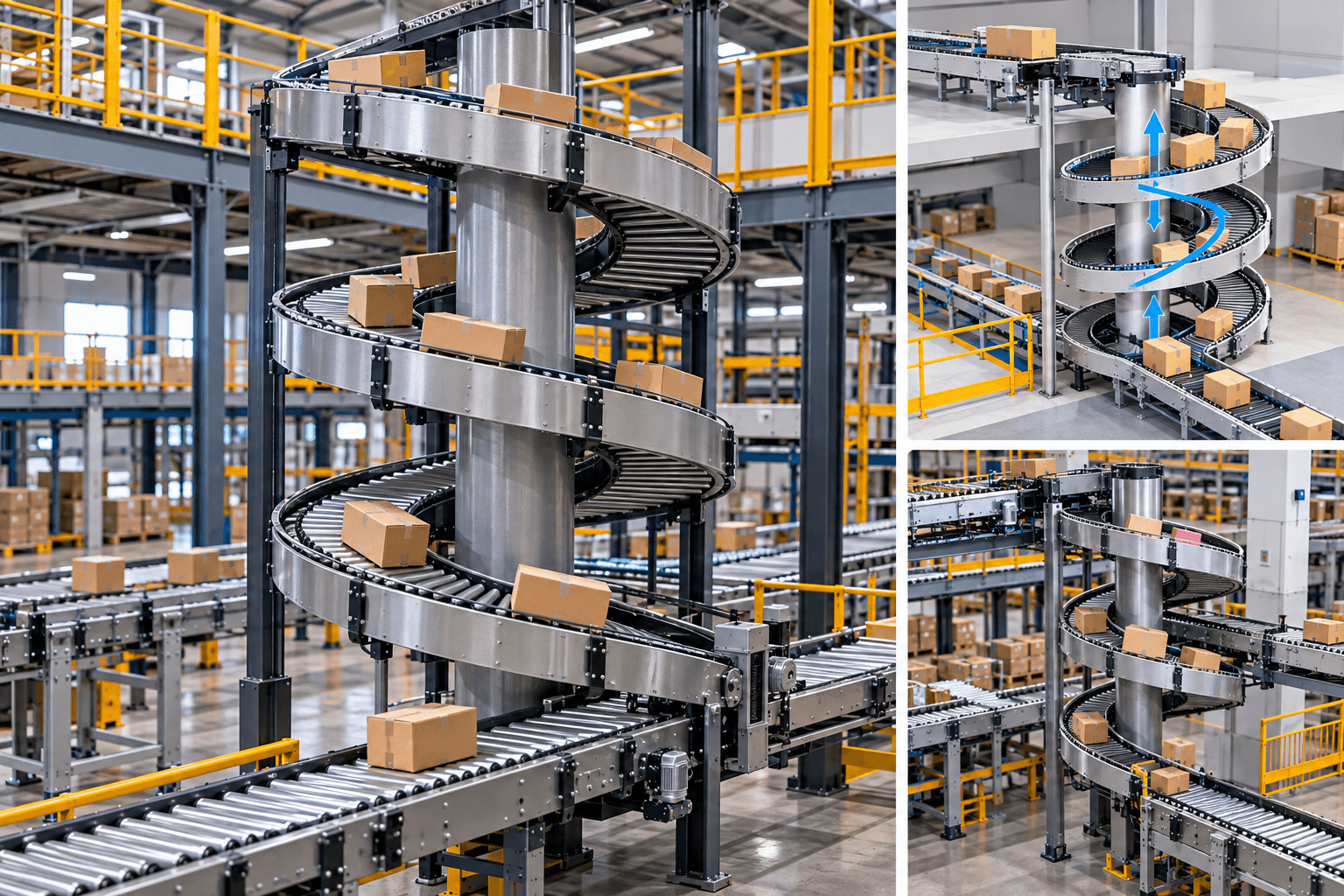

Băng tải xoắn ốc công nghiệp: Cấu tạo, nguyên lý hoạt động, ứng dụng và báo giá chi tiết

Băng tải xoắn ốc là thiết bị vận chuyển hàng hóa theo phương đứng hoặc giữa nhiều tầng trong cùng một dây chuyền. Thiết kế dạng xoắn giúp tận dụng chiều cao thay vì cần một đoạn băng tải nghiêng dài. Nhờ đó, thiết bị phù hợp với nhà máy, kho hàng và dây chuyền đóng gói có diện tích mặt bằng hạn chế.

1. Băng tải xoắn ốc là gì?

Băng tải xoắn ốc là hệ thống vận chuyển sử dụng băng tải hoặc mặt tải chạy theo đường xoắn quanh một trục hoặc khung trung tâm. Hàng hóa được đưa từ vị trí thấp lên cao hoặc di chuyển theo chiều ngược lại. Khác với băng tải nghiêng thông thường, thiết bị tạo thành nhiều vòng chuyển tiếp. Chiều cao vận chuyển được tăng lên nhưng diện tích chiếm trên mặt sàn có thể được kiểm soát tốt hơn.

Tùy thiết kế, băng tải có thể vận chuyển thùng carton, khay, túi hàng, sản phẩm đóng gói hoặc nhiều loại vật liệu khác. Thiết bị thường được bố trí giữa các công đoạn có cao độ khác nhau. Đây là giải pháp phù hợp khi dây chuyền cần thay đổi hướng và cao độ vận chuyển.

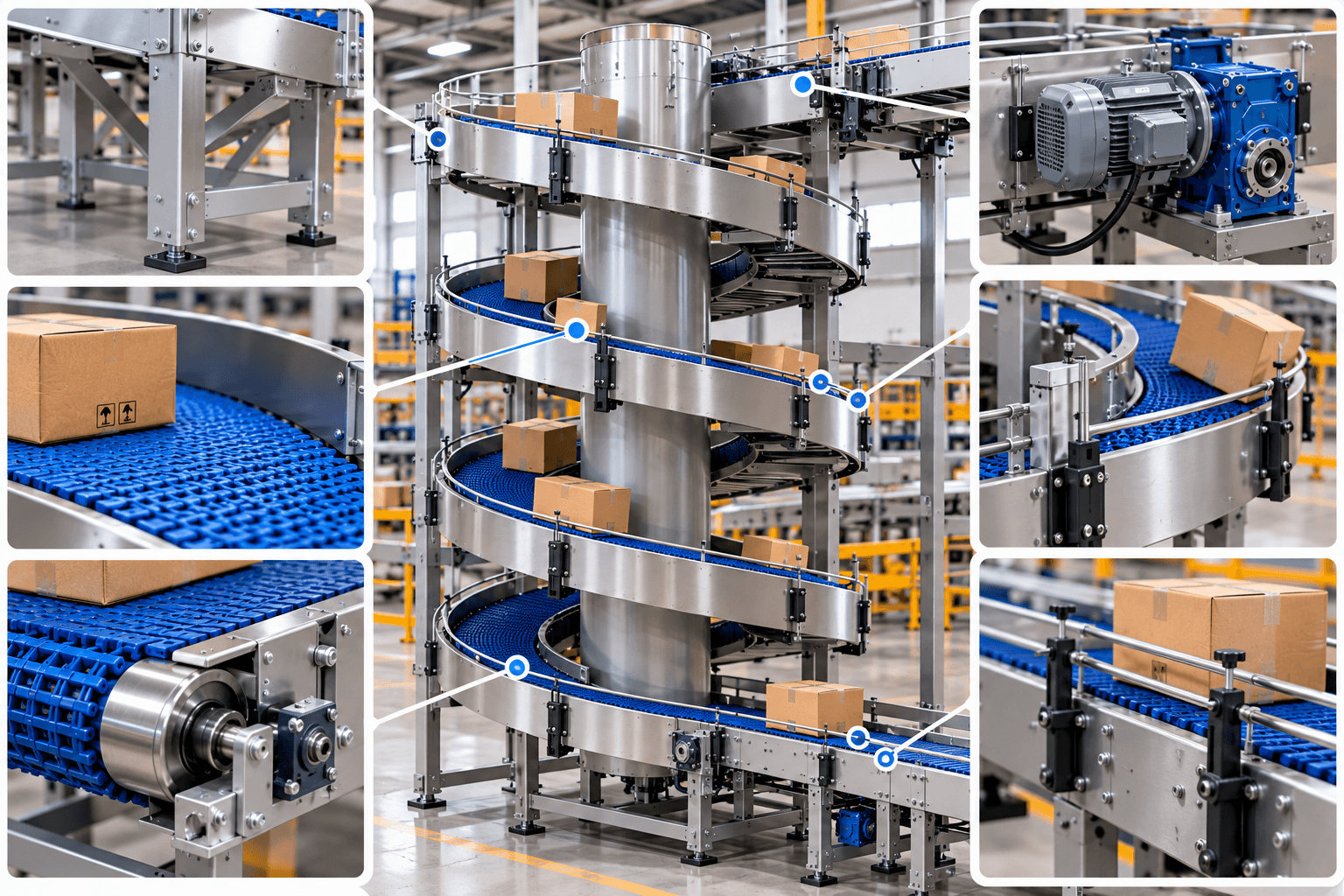

2. Cấu tạo của băng tải xoắn ốc công nghiệp

Một hệ thống hoàn chỉnh gồm nhiều bộ phận phối hợp với nhau. Cấu tạo có thể thay đổi tùy tải trọng và yêu cầu vận hành.

Khung băng tải: Khung là bộ phận chịu lực chính của hệ thống. Khung thường được chế tạo từ thép hoặc inox tùy môi trường sử dụng. Với hệ thống tải nhẹ, kết cấu có thể được thiết kế gọn để giảm trọng lượng. Hệ thống tải nặng cần khung chắc chắn để duy trì độ ổn định khi vận hành. Khung cũng tạo nên hình dạng xoắn và giữ khoảng cách cần thiết giữa các vòng tải.

Băng tải hoặc mặt tải: Bề mặt vận chuyển là nơi tiếp xúc trực tiếp với hàng hóa. Tùy thiết kế, hệ thống có thể sử dụng băng tải hoặc các dạng mặt tải phù hợp. Bề mặt cần có độ bám thích hợp để hạn chế trượt hàng khi thay đổi cao độ. Vật liệu cũng cần phù hợp với đặc điểm sản phẩm và môi trường.

Tang và cơ cấu truyền động: Tang hoặc cơ cấu dẫn động tạo chuyển động cho băng tải. Bộ phận này được kết nối với động cơ và hệ thống truyền lực. Cấu hình truyền động cần phù hợp với chiều dài, tải trọng và tốc độ vận chuyển. Với hệ thống lớn, việc lựa chọn motor và hộp giảm tốc cần được tính toán theo điều kiện thực tế.

Động cơ và hộp giảm tốc: Động cơ cung cấp năng lượng cho hệ thống. Hộp giảm tốc giúp điều chỉnh tốc độ và mô-men xoắn phù hợp. Công suất không nên lựa chọn chỉ dựa vào chiều dài băng tải. Cần xem xét tải trọng, tốc độ, chiều cao nâng và đặc tính hàng hóa.

Bộ phận dẫn hướng và bảo vệ: Hệ thống thường có các cơ cấu dẫn hướng để duy trì quỹ đạo chuyển động. Thành chắn hoặc lan can cũng có thể được bố trí ở những vị trí cần thiết. Các bộ phận này giúp hạn chế hàng hóa lệch khỏi mặt tải trong quá trình vận chuyển.

3. Nguyên lý hoạt động của băng tải xoắn ốc

Nguyên lý hoạt động tương đối đơn giản nhưng cần sự phối hợp chính xác giữa các bộ phận. Khi động cơ hoạt động, mô-men xoắn được truyền đến cơ cấu dẫn động. Băng tải hoặc mặt tải bắt đầu chuyển động theo quỹ đạo xoắn đã thiết kế.

Hàng hóa được đưa lên mặt tải tại vị trí đầu vào. Trong quá trình chuyển động, sản phẩm di chuyển theo từng vòng xoắn để thay đổi cao độ. Khi đến vị trí đầu ra, hàng hóa được chuyển sang công đoạn tiếp theo. Hệ thống có thể được thiết kế để đưa hàng lên hoặc xuống tùy mục đích sử dụng.

Tốc độ vận chuyển cần được điều chỉnh phù hợp với loại hàng. Nếu tốc độ quá cao, hàng hóa có thể bị mất ổn định tại các đoạn chuyển hướng.

4. Ưu điểm của băng tải xoắn ốc

Tiết kiệm diện tích nhà xưởng: Đây là một trong những ưu điểm đáng chú ý của thiết bị. Quỹ đạo xoắn cho phép tận dụng chiều cao thay vì kéo dài hệ thống trên mặt sàn. Giải pháp này phù hợp với nhà xưởng có diện tích hạn chế hoặc dây chuyền cần kết nối nhiều tầng.

Vận chuyển hàng giữa nhiều cao độ: Băng tải có thể kết nối các vị trí có độ cao khác nhau. Nhờ đó, doanh nghiệp có thể bố trí dây chuyền theo nhiều tầng. Cách bố trí này giúp tận dụng không gian theo chiều đứng và giảm nhu cầu sử dụng nhiều thiết bị riêng lẻ.

Có thể vận hành liên tục: Khi được thiết kế đúng công suất, hệ thống có thể làm việc liên tục trong dây chuyền sản xuất. Việc vận chuyển tự động cũng giúp giảm thao tác thủ công tại các công đoạn chuyển tầng.

Phù hợp nhiều loại hàng: Tùy mặt tải và cấu hình, thiết bị có thể vận chuyển nhiều loại sản phẩm đóng gói. Từ thùng carton, khay nhựa đến sản phẩm trong dây chuyền đóng gói đều có thể được xem xét sử dụng.

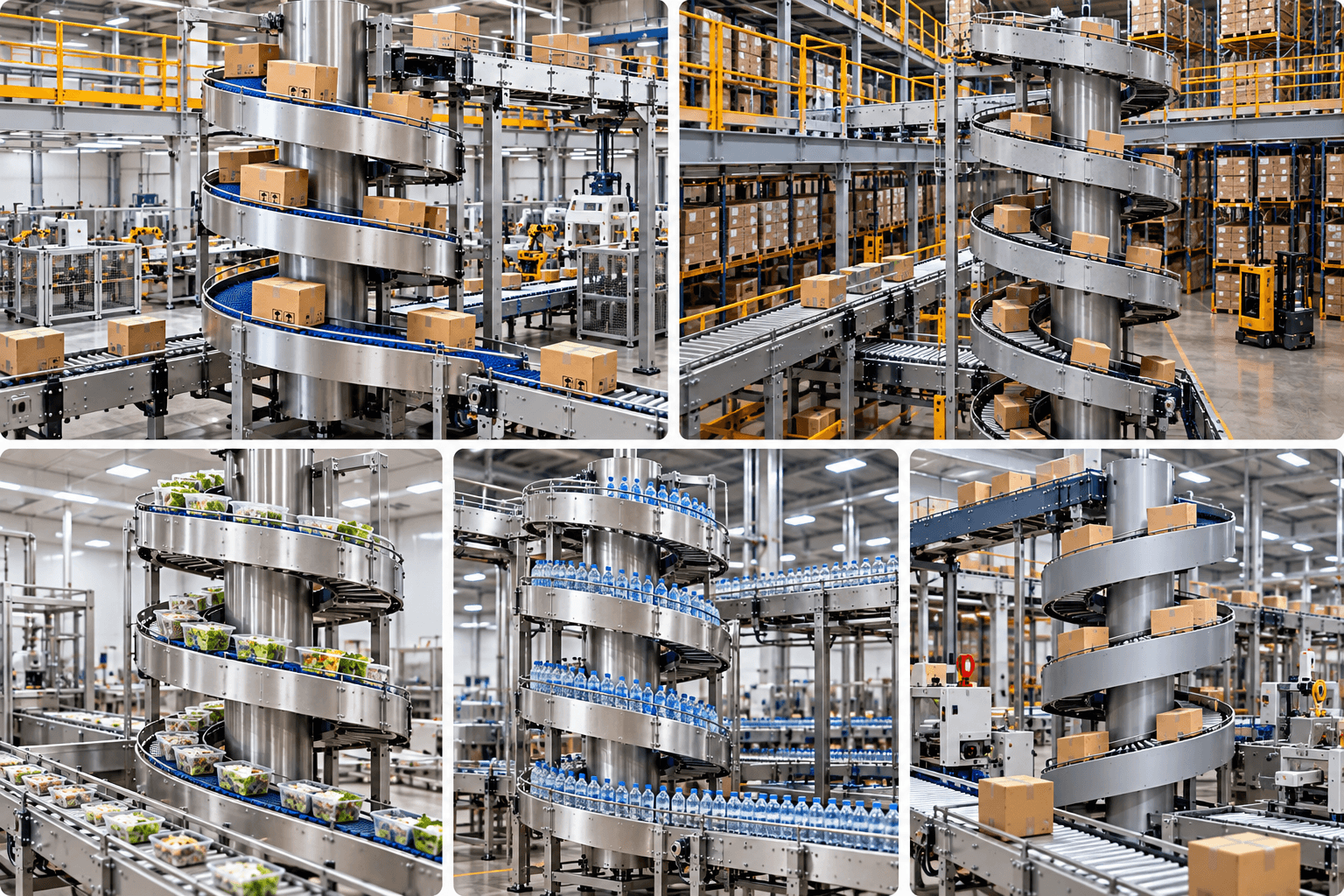

5. Ứng dụng của băng tải xoắn ốc

Trong nhà máy sản xuất: Băng tải được sử dụng để kết nối các công đoạn có độ cao khác nhau. Sản phẩm có thể được đưa từ khu vực sản xuất lên tầng trên hoặc chuyển xuống công đoạn tiếp theo. Thiết bị giúp dây chuyền vận hành liên tục mà không cần bố trí nhân công trung chuyển giữa các tầng.

Trong kho hàng và logistics: Kho hàng thường có nhu cầu tận dụng chiều cao để tăng khả năng lưu trữ. Băng tải xoắn ốc có thể được bố trí để kết nối các khu vực ở nhiều cao độ. Hệ thống phù hợp với quy trình phân loại, đóng gói và luân chuyển hàng hóa.

Trong ngành thực phẩm: Thiết bị có thể được sử dụng trong dây chuyền chế biến và đóng gói thực phẩm. Với môi trường có yêu cầu vệ sinh cao, vật liệu chế tạo cần được lựa chọn phù hợp. Các bộ phận tiếp xúc với sản phẩm cần thuận tiện cho việc vệ sinh và bảo trì.

Trong ngành nước giải khát: Chai, lon và sản phẩm đóng gói có thể được vận chuyển giữa các tầng hoặc công đoạn khác nhau. Thiết kế băng tải cần đảm bảo hàng hóa không bị xô lệch khi thay đổi cao độ.

Trong ngành đóng gói: Sau khi đóng gói, sản phẩm có thể cần chuyển đến khu vực kiểm tra hoặc tập kết ở độ cao khác. Băng tải xoắn ốc giúp kết nối các vị trí này mà không cần kéo dài băng tải theo phương ngang.

6. Những yếu tố cần xác định khi thiết kế băng tải xoắn ốc

Một hệ thống phù hợp cần được thiết kế dựa trên điều kiện thực tế.

Tải trọng hàng hóa: Cần xác định khối lượng trung bình và khối lượng lớn nhất của sản phẩm. Tải trọng ảnh hưởng đến kết cấu khung, mặt tải và công suất động cơ. Không nên thiết kế sát mức tải tối đa nếu hệ thống thường xuyên vận hành với tải lớn.

Chiều cao cần vận chuyển: Đây là thông số quan trọng để xác định kích thước và số vòng xoắn. Chiều cao càng lớn, quãng đường vận chuyển theo đường xoắn càng dài. Điều này ảnh hưởng đến kết cấu và hệ thống truyền động.

Kích thước hàng hóa: Chiều rộng và chiều dài sản phẩm quyết định kích thước mặt tải. Hàng hóa có kích thước lớn cần bề mặt vận chuyển đủ rộng. Đồng thời, cần kiểm tra khả năng chuyển tiếp tại đầu vào và đầu ra của hệ thống.

Tốc độ vận chuyển: Tốc độ cần phù hợp với năng suất của toàn bộ dây chuyền. Nếu băng tải quá nhanh so với công đoạn trước, hàng có thể bị dồn. Nếu tốc độ quá thấp, hệ thống có thể trở thành điểm nghẽn của dây chuyền.

7. Băng tải xoắn ốc giá bao nhiêu?

Giá băng tải xoắn ốc phụ thuộc khá lớn vào chiều cao, đường kính vòng xoắn, tải trọng và cấu hình truyền động. Các hệ thống nhỏ dùng cho hàng nhẹ có thể có mức giá từ khoảng 50 triệu đồng. Hệ thống công nghiệp lớn, tải trọng cao hoặc sử dụng vật liệu inox có thể có giá từ 100 triệu đồng trở lên.

Đây chỉ là mức tham khảo. Với hệ thống thiết kế riêng, chi phí cần được tính dựa trên bản vẽ và yêu cầu vận hành thực tế.

Bảng giá băng tải xoắn ốc tham khảo

Mức giá trên mang tính tham khảo. Chi phí thực tế có thể thay đổi theo kích thước, tải trọng, vật liệu, động cơ, chiều cao vận chuyển và yêu cầu tích hợp.

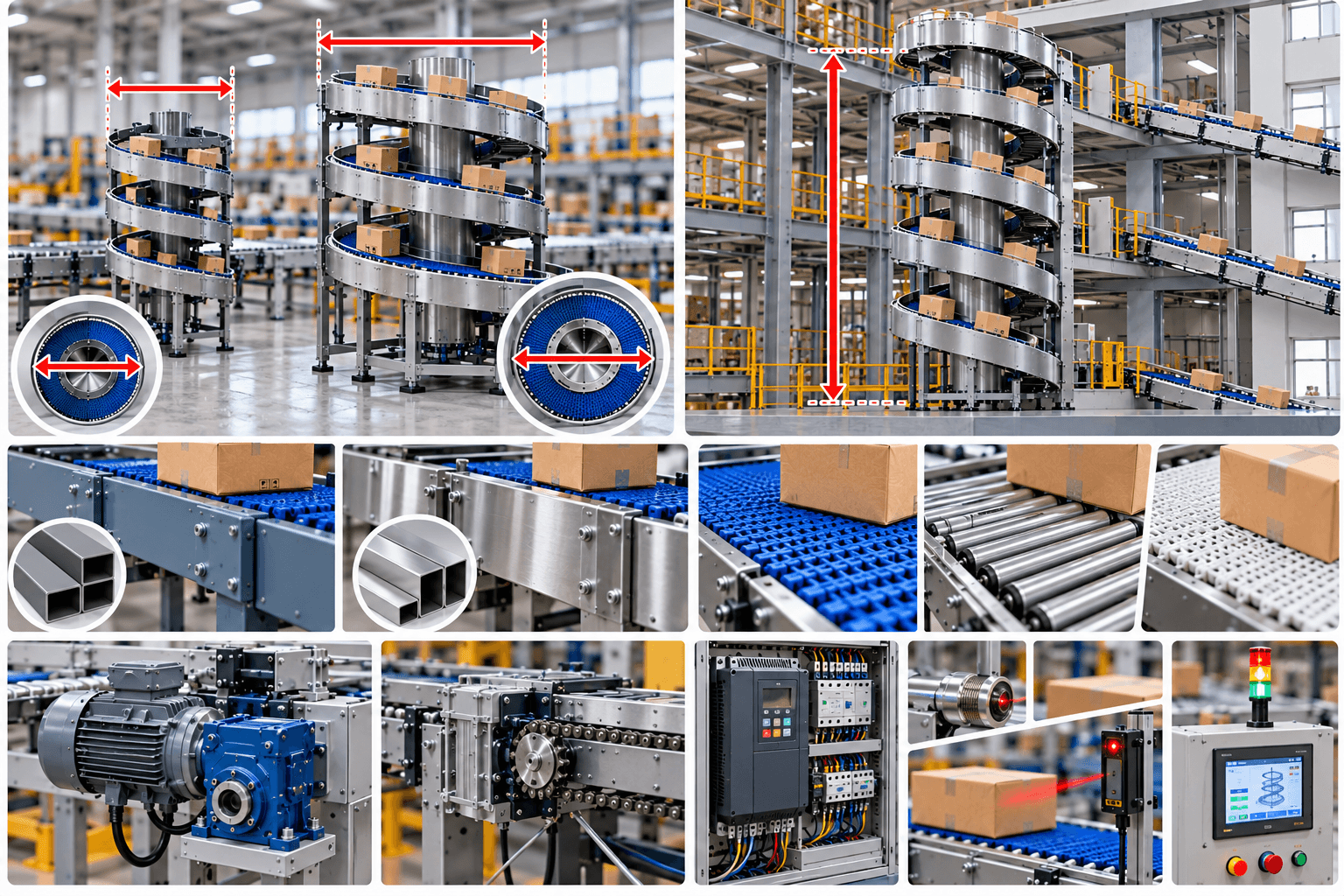

8. Các yếu tố quyết định giá băng tải xoắn ốc

Kích thước và đường kính vòng xoắn: Đường kính vòng xoắn ảnh hưởng trực tiếp đến lượng vật tư sử dụng và diện tích lắp đặt. Hệ thống có kích thước lớn thường cần khung và mặt tải lớn hơn. Vì vậy, chi phí gia công cũng tăng.

Chiều cao vận chuyển: Chiều cao càng lớn thường cần quỹ đạo xoắn dài hơn. Số lượng linh kiện và yêu cầu kết cấu cũng tăng theo. Đây là một trong những thông số cần cung cấp khi yêu cầu báo giá.

Vật liệu chế tạo: Thép sơn có thể phù hợp với nhiều môi trường công nghiệp thông thường. Inox thường được lựa chọn khi cần chống ăn mòn hoặc đáp ứng yêu cầu vệ sinh. Sự khác biệt về vật liệu có thể tạo ra chênh lệch đáng kể trong tổng chi phí.

Công suất động cơ: Tải trọng và tốc độ vận chuyển ảnh hưởng đến lựa chọn động cơ. Hệ thống tải lớn thường cần cơ cấu truyền động phù hợp hơn. Nếu dây chuyền có yêu cầu điều chỉnh tốc độ, hệ thống điều khiển cũng có thể làm tăng chi phí.

Mức độ tự động hóa: Hệ thống có thể được tích hợp cảm biến, điều khiển tốc độ hoặc kết nối với các thiết bị khác. Mức độ tự động hóa càng cao thì yêu cầu thiết kế và điều khiển càng phức tạp.

9. Cách lựa chọn băng tải xoắn ốc phù hợp

Trước khi đặt hàng, doanh nghiệp nên xác định đầy đủ các thông số vận hành.

Trước tiên, cần xác định loại hàng hóa và khối lượng của từng sản phẩm. Tiếp theo là kích thước hàng và năng suất cần vận chuyển. Sau đó, cần xác định chiều cao đầu vào và đầu ra. Đây là cơ sở để thiết kế số vòng và kích thước hệ thống.

Môi trường làm việc cũng cần được xem xét. Khu vực khô ráo có thể sử dụng vật liệu khác với môi trường ẩm hoặc yêu cầu vệ sinh cao. Cuối cùng, cần xác định tốc độ vận chuyển và phương án kết nối với dây chuyền hiện có.

FAQ về băng tải xoắn ốc

1. Băng tải xoắn ốc dùng để làm gì?

Thiết bị chủ yếu dùng để vận chuyển hàng hóa giữa các vị trí có cao độ khác nhau. Thiết kế xoắn giúp tận dụng không gian theo chiều đứng.

2. Băng tải xoắn ốc có tiết kiệm diện tích không?

Có. So với phương án kéo dài băng tải theo phương ngang, thiết kế xoắn có thể tận dụng chiều cao và giảm diện tích mặt sàn cần sử dụng.

3. Băng tải xoắn ốc có dùng cho hàng carton không?

Có thể. Tuy nhiên, mặt tải, tốc độ và kích thước hệ thống cần phù hợp với kích thước, khối lượng và đặc tính đáy của thùng carton.

4. Có thể thiết kế băng tải xoắn ốc theo yêu cầu không?

Có. Hệ thống có thể được thiết kế theo chiều cao, tải trọng, kích thước hàng, tốc độ và mặt bằng lắp đặt thực tế.

Xem thêm

Băng tải xoắn ốc là giải pháp phù hợp cho dây chuyền cần vận chuyển hàng hóa giữa nhiều cao độ nhưng muốn tối ưu diện tích mặt bằng. Thiết bị có thể ứng dụng trong sản xuất, kho vận, đóng gói, thực phẩm và nhiều lĩnh vực công nghiệp khác. Chi phí đầu tư phụ thuộc vào tải trọng, chiều cao, kích thước vòng xoắn, vật liệu, động cơ và mức độ tự động hóa. Vì vậy, cần xác định rõ nhu cầu trước khi lựa chọn cấu hình.

Bên mình chuyên cung cấp các loại băng tải theo nhu cầu sử dụng và điều kiện mặt bằng thực tế. Hãy liên hệ với COSMO VIỆT NAM để được tư vấn cấu hình băng tải xoắn ốc phù hợp và nhận báo giá chi tiết.
