Băng tải xoắn ốc chuyển tầng là giải pháp vận chuyển hàng hóa giữa các tầng trong nhà máy và khu vực sản xuất. Thiết bị sử dụng quỹ đạo xoắn để thay đổi cao độ mà không cần kéo dài tuyến băng tải trên mặt sàn. Nhờ thiết kế này, doanh nghiệp có thể kết nối các công đoạn ở nhiều cao độ và tối ưu diện tích nhà xưởng.
1. Băng tải xoắn ốc chuyển tầng là gì?
Băng tải xoắn ốc chuyển tầng là hệ thống vận chuyển được thiết kế theo dạng xoắn quanh một trục hoặc kết cấu trung tâm. Hàng hóa di chuyển theo quỹ đạo này để đi từ tầng thấp lên tầng cao hoặc ngược lại.
Thiết bị thường được sử dụng khi các công đoạn sản xuất không nằm trên cùng một mặt phẳng. Thay vì sử dụng nhân công để vận chuyển, hàng hóa có thể được đưa trực tiếp qua các tầng bằng hệ thống tự động.
Tùy mặt bằng, băng tải có thể kết nối hai tầng hoặc nhiều cao độ khác nhau. Kích thước và số vòng xoắn được thiết kế dựa trên chiều cao cần chuyển và đặc điểm hàng hóa. Giải pháp này đặc biệt phù hợp với nhà máy có diện tích sàn hạn chế nhưng còn khoảng không theo chiều đứng.
2. Vì sao nhà máy cần băng tải xoắn ốc chuyển tầng?
Trong dây chuyền sản xuất, việc thay đổi cao độ có thể tạo ra điểm nghẽn nếu không có phương án vận chuyển phù hợp. Nếu sử dụng xe đẩy hoặc nhân công, quá trình trung chuyển có thể mất thêm thời gian. Hàng hóa cũng phải đi qua nhiều bước xử lý thủ công.
Băng tải xoắn ốc giúp tạo tuyến vận chuyển liên tục giữa các tầng. Hàng hóa được đưa vào tại một cao độ và di chuyển theo quỹ đạo đã thiết kế đến vị trí đầu ra. Điều này giúp giảm thao tác trung chuyển và tạo sự liên kết giữa các công đoạn trong dây chuyền.

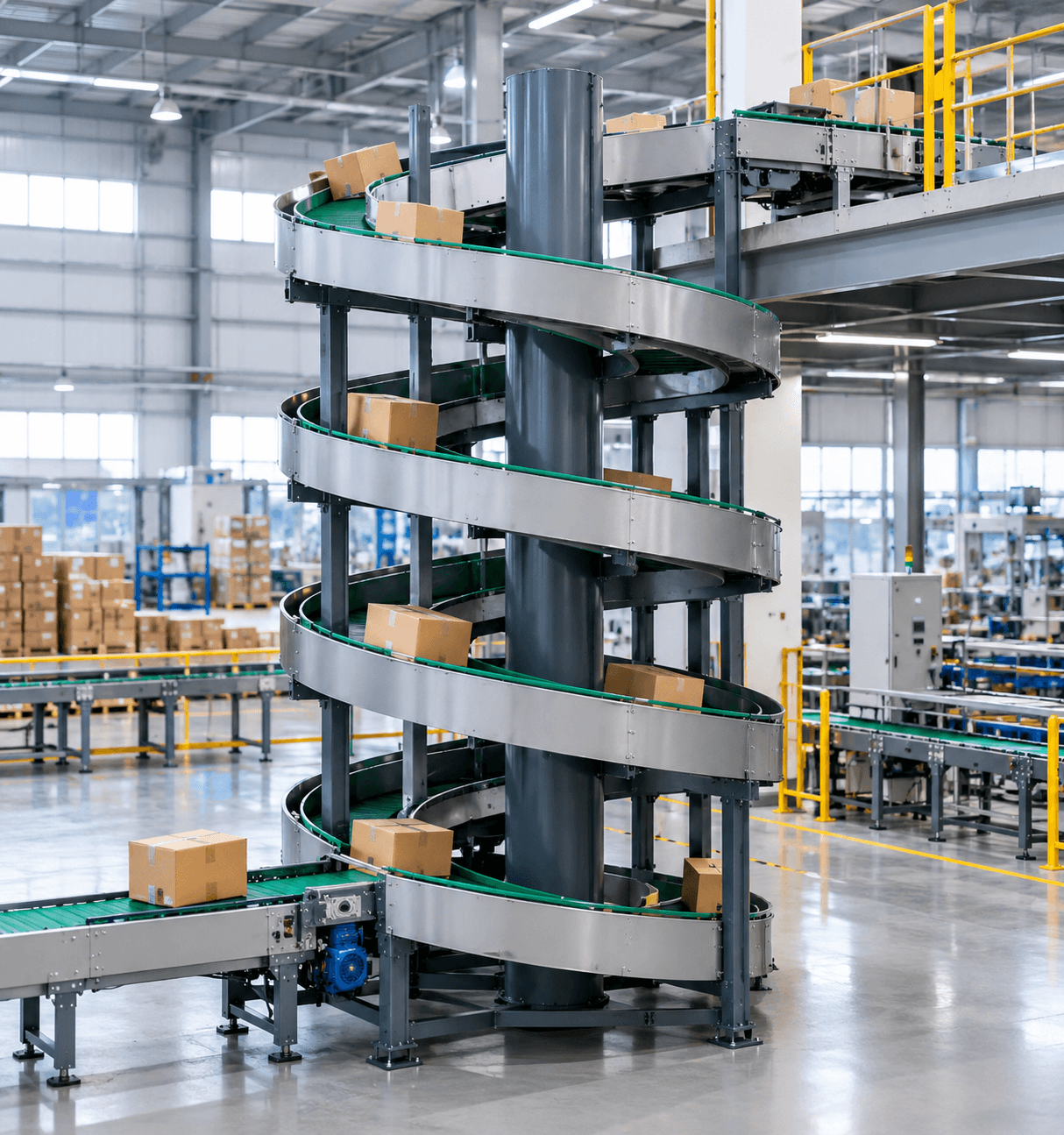

3. Cấu tạo của băng tải xoắn ốc chuyển tầng
Cấu tạo của thiết bị phụ thuộc vào tải trọng, chiều cao và loại hàng. Tuy nhiên, một hệ thống cơ bản thường có các bộ phận chính.
Khung băng tải: Khung tạo nên kết cấu và quỹ đạo xoắn của hệ thống. Đây cũng là bộ phận chịu lực cho mặt tải và hàng hóa. Vật liệu có thể sử dụng thép hoặc inox tùy môi trường. Nhà máy thông thường có thể sử dụng kết cấu thép phù hợp với tải trọng thiết kế. Trong môi trường ẩm hoặc có yêu cầu vệ sinh cao, inox có thể được cân nhắc.
Mặt tải: Mặt tải tiếp xúc trực tiếp với hàng hóa. Tùy sản phẩm, có thể lựa chọn loại mặt tải phù hợp để đảm bảo độ bám và khả năng vận chuyển. Đối với hàng hóa dễ trượt, cần chú ý đặc tính bề mặt khi thiết kế quỹ đạo chuyển tầng.
Hệ thống truyền động: Hệ thống truyền động tạo chuyển động cho mặt tải. Các bộ phận có thể gồm motor, hộp giảm tốc và cơ cấu truyền lực. Công suất cần được lựa chọn theo tải trọng, tốc độ và chiều cao chuyển tầng.
Bộ phận dẫn hướng: Thanh dẫn hướng hoặc thành chắn giúp giữ hàng hóa trên mặt tải. Bộ phận này đặc biệt quan trọng khi vận chuyển sản phẩm có kích thước nhỏ hoặc trọng tâm cao.
Thiết bị điều khiển: Tùy mức độ tự động hóa, hệ thống có thể được tích hợp các thiết bị điều khiển tốc độ và cảm biến. Các thiết bị này giúp đồng bộ băng tải với công đoạn trước và sau.
4. Nguyên lý hoạt động của băng tải xoắn ốc chuyển tầng
Khi hệ thống được khởi động, động cơ truyền lực đến cơ cấu dẫn động. Mặt tải bắt đầu di chuyển theo quỹ đạo xoắn. Hàng hóa được đưa vào tại vị trí đầu vào. Trong quá trình vận chuyển, sản phẩm di chuyển theo từng vòng và thay đổi cao độ dần.
Khi đạt đến vị trí tầng cần chuyển, hàng hóa đi ra tại đầu ra và tiếp tục đến công đoạn tiếp theo. Tốc độ vận chuyển cần được điều chỉnh phù hợp với đặc điểm hàng hóa. Đồng thời, tốc độ cũng cần đồng bộ với các thiết bị liên kết trong dây chuyền.
5. Khả năng vận chuyển hàng hóa giữa các tầng
Đây là chức năng quan trọng nhất của hệ thống.
Chuyển hàng từ tầng trệt lên tầng trên: Hàng hóa có thể được đưa từ khu vực sản xuất ở tầng thấp lên tầng trên để đóng gói, kiểm tra hoặc lưu trữ. Băng tải xoắn giúp quá trình diễn ra liên tục mà không cần xe nâng hoặc nhân công trung chuyển trong từng công đoạn.
Chuyển hàng từ tầng trên xuống: Hệ thống cũng có thể vận chuyển hàng theo chiều đi xuống. Tốc độ cần được kiểm soát để hạn chế hàng bị xô lệch trong quá trình di chuyển. Với hàng dễ vỡ, cần lựa chọn mặt tải và thiết kế dẫn hướng phù hợp.
Kết nối các công đoạn khác cao độ: Nhà máy có thể bố trí máy móc ở nhiều cao độ khác nhau. Băng tải xoắn có thể đóng vai trò kết nối giữa các khu vực này. Nhờ đó, dây chuyền có thể được bố trí linh hoạt hơn thay vì phải đưa toàn bộ thiết bị về cùng một mặt bằng.

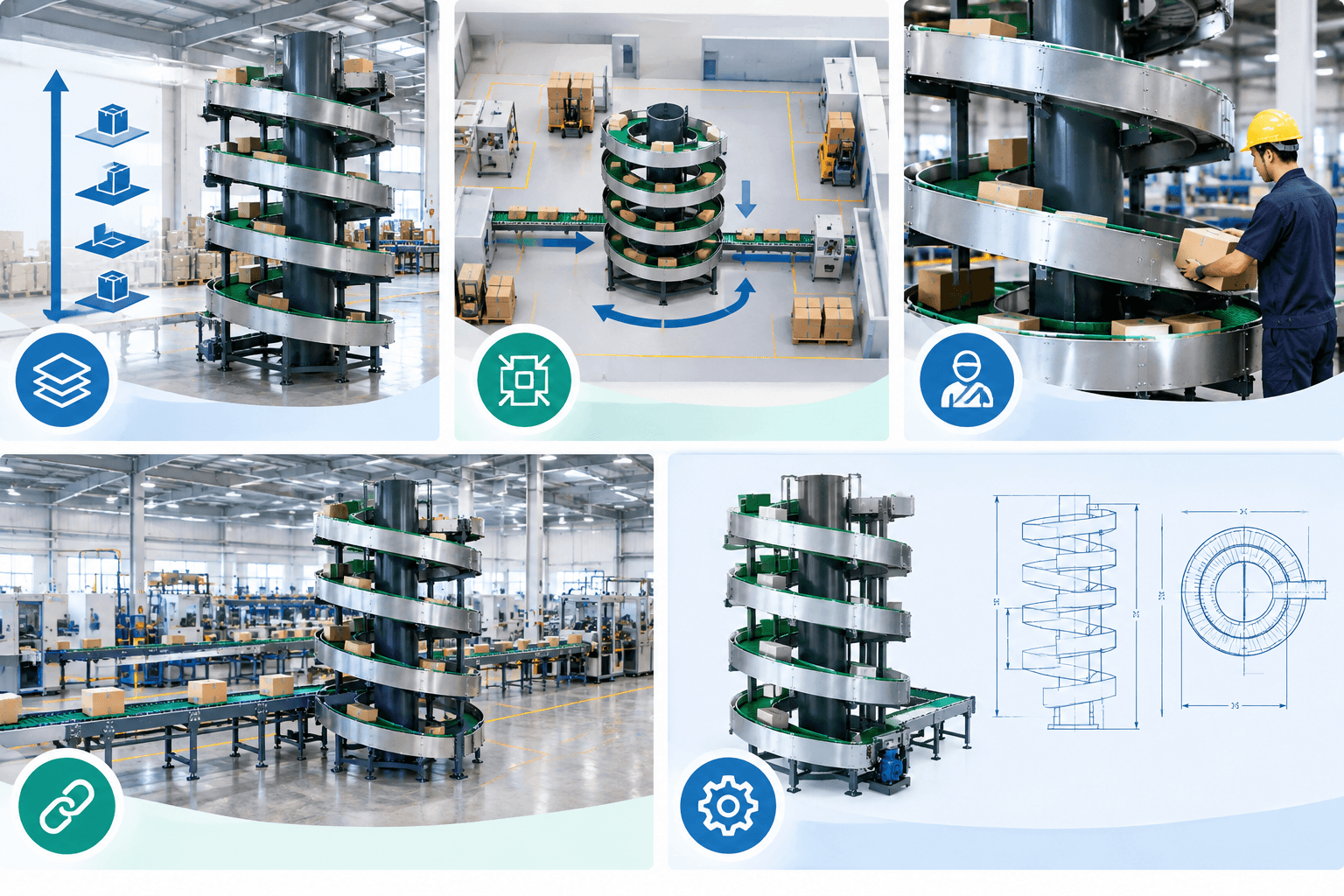

6. Ưu điểm của băng tải xoắn ốc chuyển tầng
Tận dụng không gian theo chiều đứng: Thiết kế xoắn giúp tận dụng khoảng không phía trên. Đây là ưu điểm quan trọng đối với nhà máy có diện tích sàn hạn chế. Doanh nghiệp có thể bố trí các công đoạn theo nhiều cao độ mà không cần mở rộng mặt bằng quá nhiều.
Giảm diện tích tuyến vận chuyển: So với việc bố trí một tuyến băng tải dài theo phương ngang, hệ thống xoắn có thể kiểm soát diện tích chiếm sàn tốt hơn. Điều này giúp tối ưu cách bố trí thiết bị trong nhà máy.
Giảm trung chuyển thủ công: Hàng hóa được vận chuyển tự động giữa các tầng. Nhờ đó, doanh nghiệp có thể giảm thao tác bốc xếp tại các điểm chuyển cao độ.
Kết nối dây chuyền liên tục: Băng tải có thể kết nối với các tuyến băng tải khác ở đầu vào và đầu ra. Khi được thiết kế đồng bộ, hàng hóa có thể di chuyển qua nhiều công đoạn mà không cần dừng để chuyển bằng phương tiện khác.
Có thể thiết kế theo mặt bằng thực tế: Kích thước và hướng vận chuyển có thể được tính toán dựa trên không gian nhà máy. Các thông số như chiều cao, đường kính vòng xoắn và vị trí đầu vào, đầu ra được xác định theo nhu cầu thực tế.
7. Ứng dụng của băng tải xoắn ốc chuyển tầng
Nhà máy sản xuất: Băng tải được sử dụng để kết nối các khu vực sản xuất nằm ở các cao độ khác nhau. Sản phẩm sau khi hoàn thành một công đoạn có thể được đưa lên tầng tiếp theo mà không cần vận chuyển thủ công.
Kho hàng nhiều tầng: Các kho có nhiều tầng lưu trữ cần giải pháp vận chuyển giữa các khu vực. Băng tải xoắn có thể kết nối khu vực nhập hàng, phân loại và đóng gói. Thiết bị cũng phù hợp với những kho cần tận dụng chiều cao để tăng khả năng sử dụng không gian.
Ngành thực phẩm: Băng tải có thể vận chuyển khay, thùng hoặc sản phẩm đóng gói giữa các tầng. Trong môi trường này, vật liệu và thiết kế cần đáp ứng yêu cầu vệ sinh. Các vị trí tiếp xúc với sản phẩm cũng cần thuận tiện cho việc vệ sinh.
Ngành đồ uống: Chai, lon và sản phẩm đóng gói có thể được vận chuyển giữa các cao độ trong dây chuyền. Hệ thống cần đảm bảo sản phẩm không bị xô lệch khi đi qua quỹ đạo xoắn.
Dây chuyền đóng gói: Sau khi hoàn thiện, hàng hóa có thể được chuyển lên tầng kiểm tra hoặc xuống khu vực tập kết. Việc tự động hóa khâu này giúp giảm thời gian trung chuyển và hạn chế phụ thuộc vào nhân công.
8. Những yếu tố cần xác định khi thiết kế băng tải chuyển tầng
Chiều cao giữa các tầng: Cần xác định chính xác khoảng cách từ điểm đầu vào đến điểm đầu ra. Thông số này quyết định chiều dài quỹ đạo và số vòng xoắn cần thiết.
Kích thước hàng hóa: Chiều dài, chiều rộng và chiều cao của sản phẩm ảnh hưởng đến kích thước mặt tải. Nếu hàng hóa có kích thước lớn, cần đảm bảo không gian vận chuyển đủ rộng và có khoảng hở phù hợp.
Tải trọng: Khối lượng sản phẩm và số lượng hàng trên một đơn vị chiều dài cần được xác định rõ. Tải trọng càng lớn thì yêu cầu đối với khung, mặt tải và cơ cấu truyền động càng cao.
Năng suất vận chuyển: Cần xác định số lượng sản phẩm cần vận chuyển trong một giờ hoặc một ca. Thông số này giúp lựa chọn tốc độ và kích thước hệ thống phù hợp.
Vị trí đầu vào và đầu ra: Hai vị trí này cần được xác định trước khi thiết kế. Đồng thời, cần kiểm tra khả năng kết nối với băng tải hoặc máy móc hiện có. Điểm chuyển tiếp không phù hợp có thể khiến hàng hóa bị dồn hoặc lệch khỏi mặt tải.

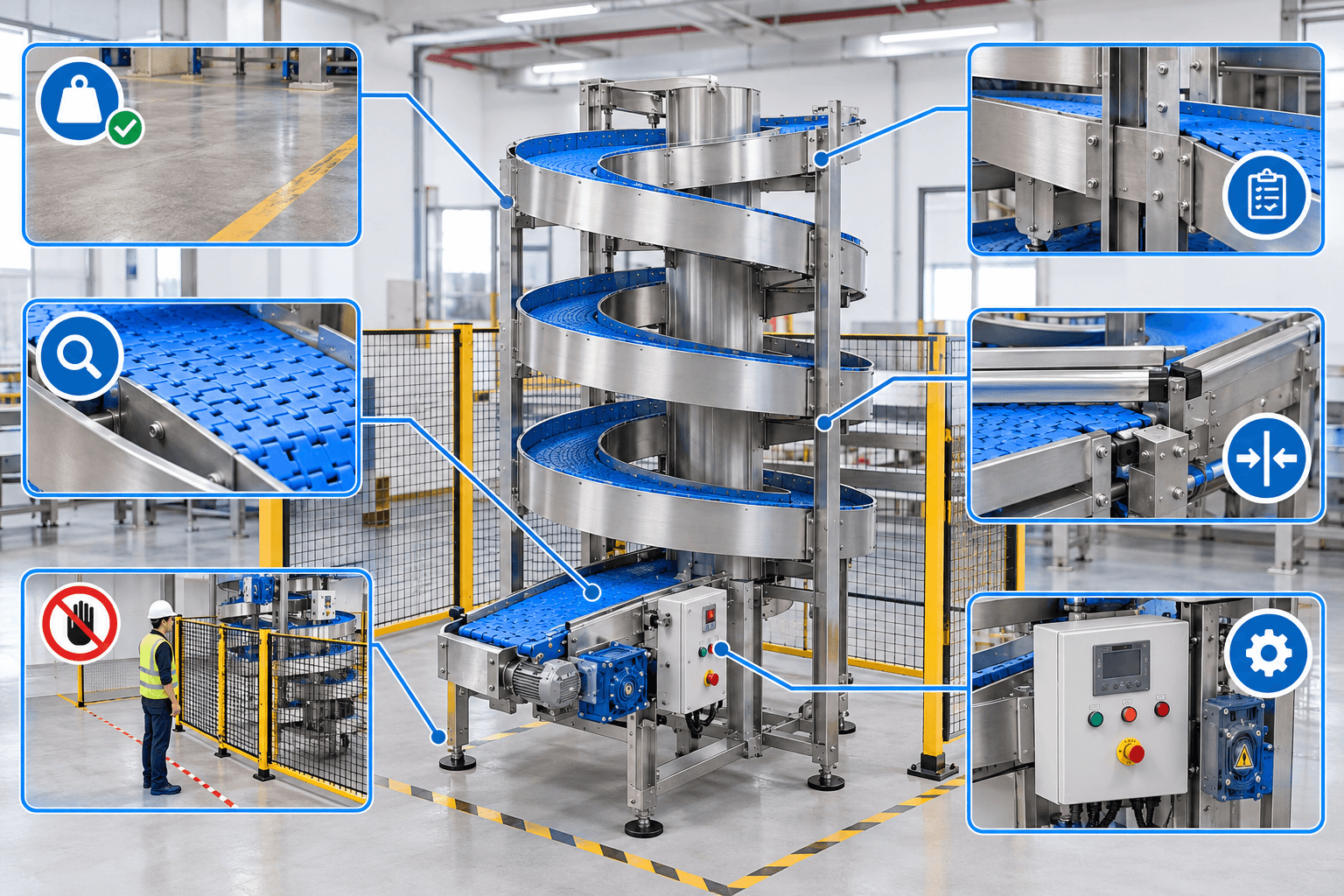

9. Lưu ý khi lắp đặt băng tải xoắn ốc chuyển tầng
Mặt bằng cần có khả năng chịu tải phù hợp với hệ thống. Vị trí lắp đặt cũng cần đủ không gian cho quá trình vận hành và bảo trì. Sau khi lắp đặt, cần kiểm tra độ ổn định của khung và các điểm liên kết.
Cần kiểm tra toàn bộ quỹ đạo của mặt tải trước khi đưa hàng hóa vào vận hành. Các điểm chuyển tiếp giữa băng tải và thiết bị khác cũng cần được căn chỉnh chính xác. Ngoài ra, cần đảm bảo khu vực quanh băng tải có phương án bảo vệ phù hợp. Người vận hành không nên tiếp cận các bộ phận chuyển động khi thiết bị đang hoạt động.
10. Cách lựa chọn băng tải xoắn ốc chuyển tầng phù hợp
Trước tiên, cần xác định hàng hóa cần vận chuyển. Khối lượng, kích thước và đặc tính sản phẩm là cơ sở để lựa chọn mặt tải. Tiếp theo, đo khoảng cách giữa các tầng và xác định vị trí đầu vào, đầu ra.
Sau đó, xác định năng suất vận chuyển và thời gian hoạt động mỗi ngày. Đây là cơ sở để lựa chọn tốc độ và cấu hình truyền động. Cuối cùng, cần xem xét môi trường làm việc và khả năng tích hợp với dây chuyền hiện tại.
Không nên lựa chọn thiết bị chỉ dựa trên kích thước hoặc giá bán. Một cấu hình phù hợp cần đáp ứng đồng thời yêu cầu vận chuyển, mặt bằng và điều kiện vận hành.
FAQ về băng tải xoắn ốc chuyển tầng
1. Băng tải xoắn ốc chuyển tầng dùng để làm gì?
Thiết bị dùng để vận chuyển hàng hóa giữa các tầng hoặc các vị trí có cao độ khác nhau trong nhà máy, kho hàng và dây chuyền sản xuất.
2. Băng tải xoắn ốc có thể chuyển hàng lên nhiều tầng không?
Có thể thiết kế để kết nối nhiều cao độ. Số tầng và chiều cao phụ thuộc vào mặt bằng, tải trọng và yêu cầu vận chuyển.
3. Băng tải xoắn ốc có tiết kiệm diện tích không?
Có thể giúp tận dụng không gian theo chiều đứng và giảm diện tích cần thiết cho tuyến vận chuyển theo phương ngang.
4. Có thể dùng băng tải xoắn ốc cho thùng carton không?
Có. Tuy nhiên, cần lựa chọn mặt tải, tốc độ và kích thước phù hợp với kích thước, khối lượng và đặc tính đáy thùng.
5. Băng tải xoắn ốc chuyển tầng có thể kết nối với dây chuyền tự động không?
Có. Hệ thống có thể được thiết kế để kết nối với các băng tải và thiết bị khác. Cấu hình điều khiển cần được tính toán đồng bộ với toàn dây chuyền.
Xem thêm
Băng tải xoắn ốc công nghiệp: Cấu tạo, nguyên lý hoạt động, ứng dụng và báo giá chi tiết
Băng tải xoắn ốc nhiều tầng: Thiết kế, khả năng chuyển tầng và giải pháp tiết kiệm diện tích
Băng tải xoắn ốc chuyển tầng giúp nhà máy vận chuyển hàng hóa giữa các tầng mà không phụ thuộc nhiều vào phương thức trung chuyển thủ công. Thiết kế xoắn tận dụng không gian đứng và hỗ trợ bố trí dây chuyền linh hoạt hơn.
Để hệ thống hoạt động ổn định, cần xác định chính xác chiều cao, tải trọng, kích thước hàng, năng suất và vị trí đầu vào, đầu ra. Cấu hình cũng cần phù hợp với môi trường và thiết bị đang sử dụng.
