Băng tải thùng carton là giải pháp vận chuyển hàng hóa phổ biến trong các nhà máy, kho hàng và dây chuyền đóng gói. Thiết bị giúp di chuyển thùng carton giữa các công đoạn như đóng thùng, dán băng keo, cân kiểm tra, dán nhãn và phân loại.
Để hệ thống vận hành ổn định, doanh nghiệp cần lựa chọn đúng loại băng tải, xác định tải trọng phù hợp và tính toán kích thước theo thùng hàng thực tế. Những yếu tố này ảnh hưởng trực tiếp đến năng suất, độ an toàn và chi phí vận hành.

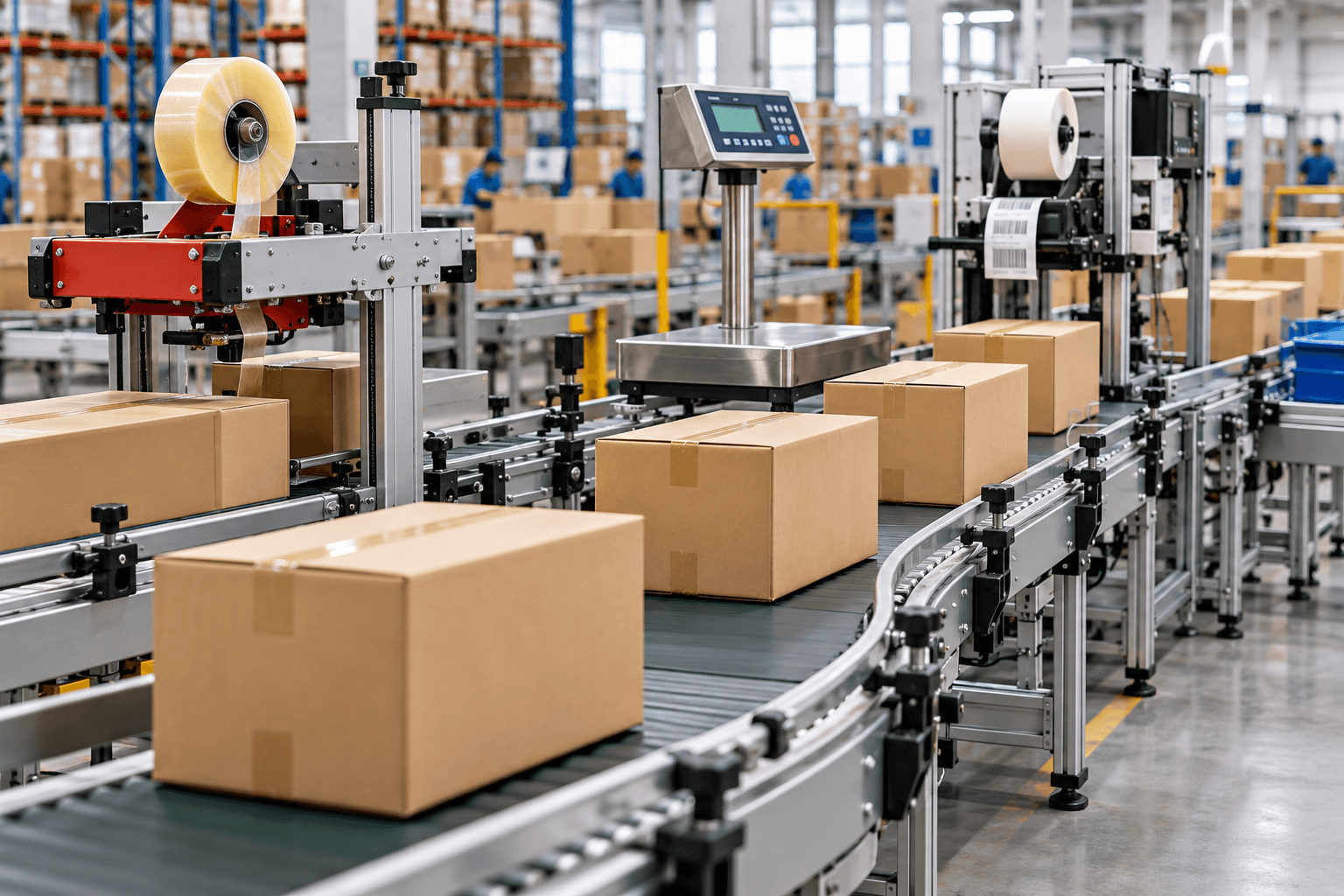

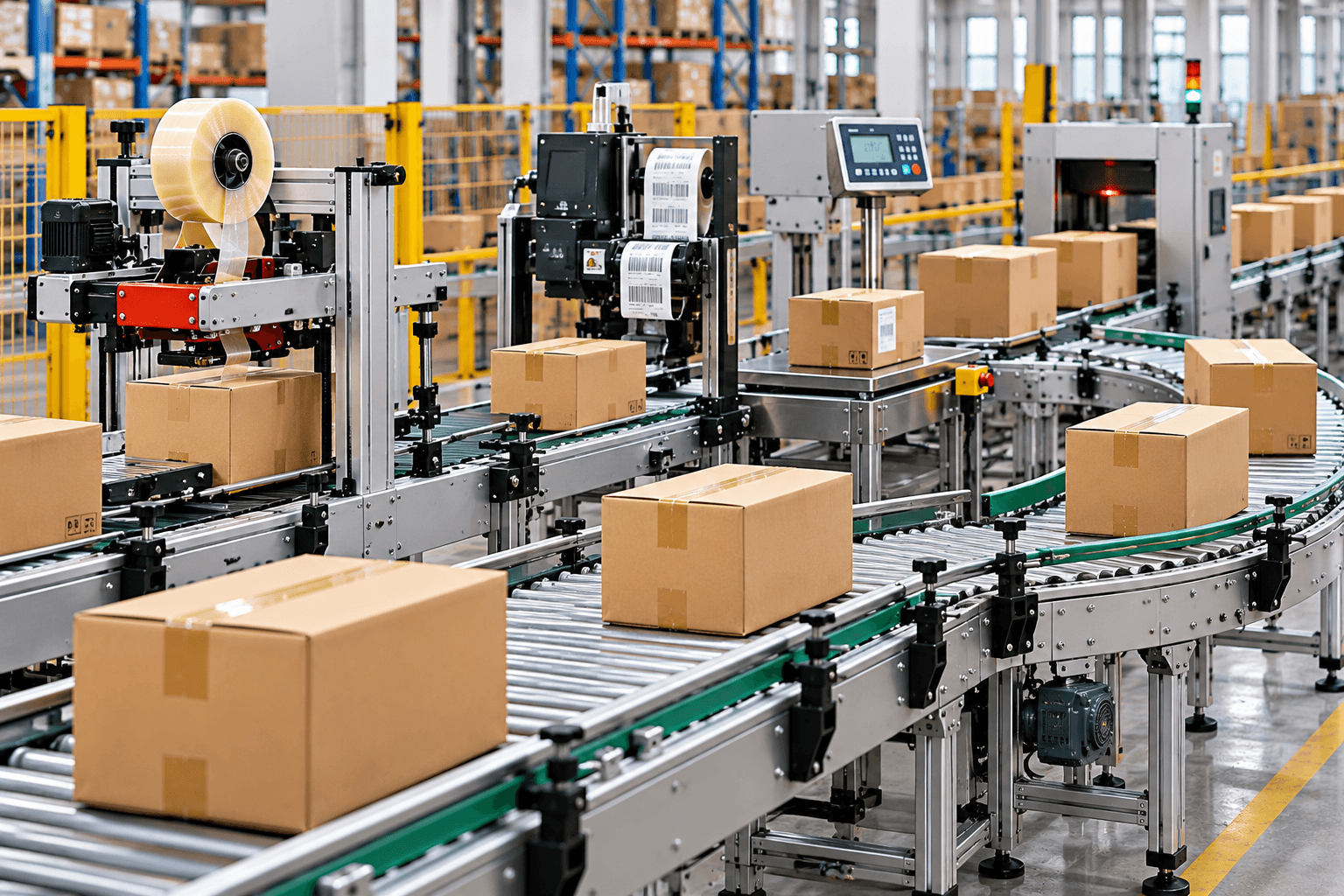

1. Băng tải thùng carton là gì?
Băng tải thùng carton là thiết bị dùng để vận chuyển các thùng hàng bằng giấy carton trên một tuyến đường được thiết kế sẵn. Hệ thống có thể hoạt động độc lập hoặc kết nối với máy đóng gói, máy dán thùng, máy in mã, cân kiểm tra và thiết bị phân loại tự động.
Trong dây chuyền sản xuất, thùng carton thường chứa sản phẩm đã được đóng gói hoặc gom thành kiện. Việc vận chuyển bằng băng tải giúp giảm thao tác nâng, bê và di chuyển thủ công, đặc biệt tại những khu vực có số lượng thùng lớn.
Tùy nhu cầu, băng tải có thể được bố trí theo đường thẳng, đường cong, tuyến nghiêng hoặc kết hợp nhiều đoạn. Một số hệ thống còn có khả năng tích lũy thùng, thay đổi hướng vận chuyển và tự động phân luồng hàng hóa.
Thiết bị thường được sử dụng trong ngành thực phẩm đóng hộp, đồ uống, điện tử, hàng tiêu dùng, dược phẩm, thương mại điện tử và logistics. Mỗi ứng dụng có yêu cầu riêng về kích thước, tải trọng, tốc độ và cách điều khiển.

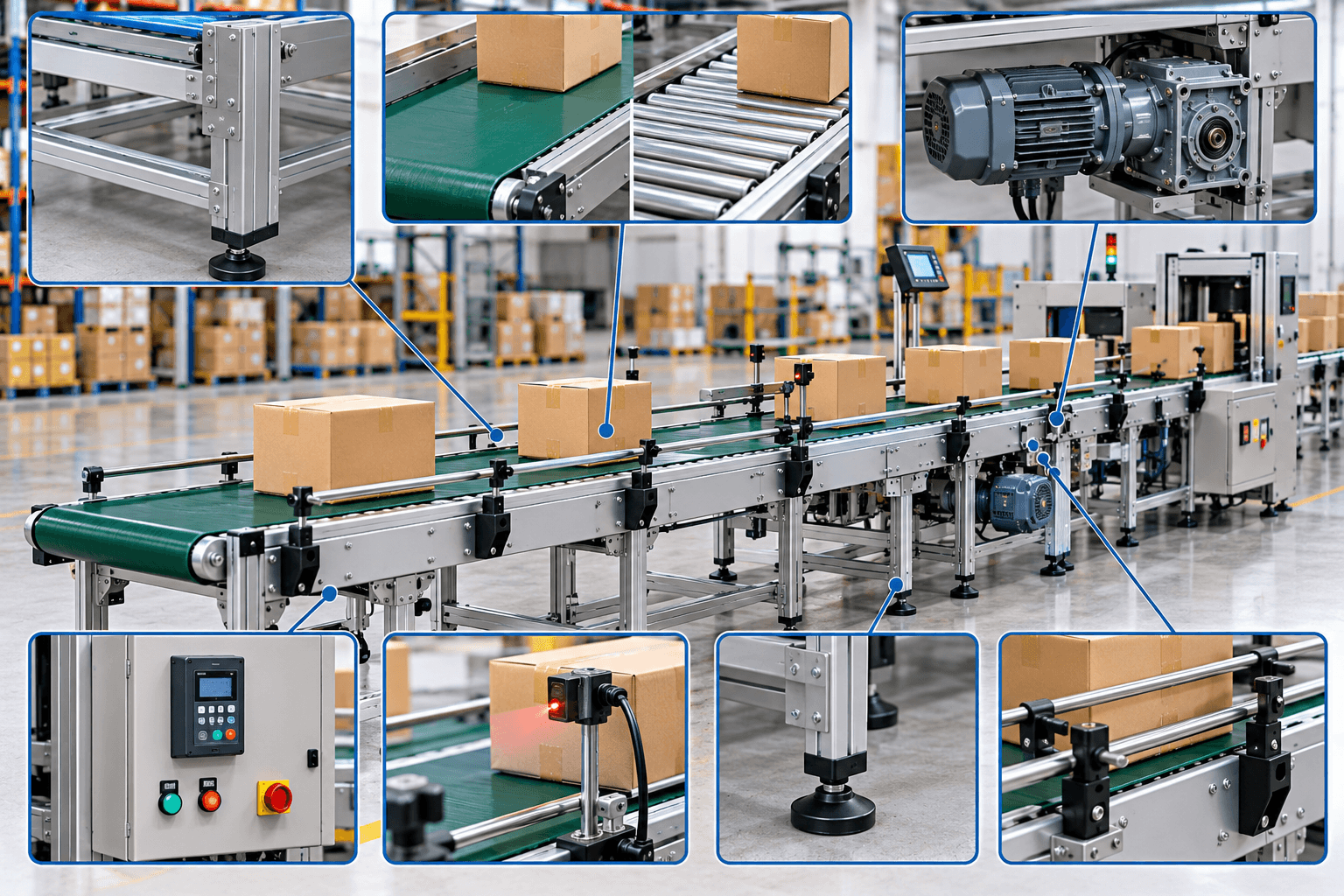

2. Cấu tạo của băng tải thùng carton
Cấu tạo của băng tải phụ thuộc vào phương án vận chuyển và đặc điểm thùng hàng. Tuy nhiên, một hệ thống công nghiệp thường gồm các bộ phận chính sau.
Khung băng tải
Khung có nhiệm vụ nâng đỡ dây băng hoặc cụm con lăn, đồng thời duy trì độ ổn định trong quá trình vận chuyển. Vật liệu chế tạo phổ biến gồm thép sơn, thép mạ kẽm và inox.
Khung thép sơn thường phù hợp với nhiều ứng dụng trong nhà xưởng và kho hàng thông thường. Inox có thể được lựa chọn tại khu vực cần vệ sinh thường xuyên hoặc có nguy cơ ăn mòn.
Kết cấu khung cần đáp ứng tải trọng thiết kế, chiều dài tuyến vận chuyển và điều kiện lắp đặt. Với băng tải dài hoặc vận chuyển thùng nặng, việc bố trí chân đỡ và gia cường khung cần được tính toán cẩn thận.
Dây băng hoặc hệ thống con lăn
Đây là bộ phận trực tiếp đỡ và di chuyển thùng carton. Tùy thiết kế, hệ thống có thể sử dụng dây băng PVC, dây băng PU hoặc con lăn thép, con lăn nhựa.
Băng tải dây đai tạo bề mặt đỡ liên tục, phù hợp với thùng có đáy không hoàn toàn phẳng hoặc cần hạn chế rung lắc. Băng tải con lăn thích hợp với những thùng có đáy cứng, phẳng và đủ ổn định để di chuyển qua các điểm đỡ.
Việc lựa chọn cần xét đến trọng lượng thùng, kích thước đáy, độ cứng của carton và khả năng chịu tải của bề mặt vận chuyển. Nếu đáy thùng dễ võng, khoảng cách con lăn phải được xem xét để hạn chế biến dạng hoặc mắc kẹt.
Động cơ và bộ truyền động
Động cơ cung cấp lực kéo cho dây băng hoặc làm quay các con lăn. Bộ truyền động có thể gồm hộp giảm tốc, puly, nhông xích và các chi tiết liên quan.
Công suất động cơ cần phù hợp với tải trọng, chiều dài băng tải, tốc độ vận hành và số lần khởi động trong một ca làm việc. Nếu hệ thống có nhiều thùng nặng hoặc thường xuyên khởi động khi đang tải, cần tính toán mô-men khởi động phù hợp.
Với băng tải con lăn, phương án truyền động có thể sử dụng dây đai, xích hoặc các cơ cấu chuyên dụng tùy thiết kế.
Bộ điều khiển và cảm biến
Bộ điều khiển giúp vận hành băng tải, điều chỉnh tốc độ và phối hợp với những thiết bị khác trong dây chuyền. Hệ thống có thể sử dụng công tắc điều khiển, biến tần, PLC hoặc các bộ điều khiển phù hợp.
Cảm biến quang thường được dùng để phát hiện thùng carton tại những vị trí cấp liệu, chuyển tiếp hoặc phân loại. Khi kết hợp với bộ điều khiển, cảm biến có thể hỗ trợ đếm thùng, kiểm soát khoảng cách và phát hiện tình trạng ùn tắc.
Chân đỡ, thanh dẫn hướng và bộ phận phụ trợ
Chân đỡ giúp cố định độ cao và giữ thăng bằng cho băng tải. Thanh dẫn hướng hỗ trợ thùng di chuyển đúng tuyến, hạn chế lệch khỏi bề mặt vận chuyển.
Tùy nhu cầu, hệ thống có thể được bổ sung con lăn chuyển tiếp, bàn thao tác, bộ chặn thùng hoặc cơ cấu điều chỉnh độ cao. Những bộ phận này cần được bố trí phù hợp để tránh tạo khe hở khiến thùng bị kẹt.

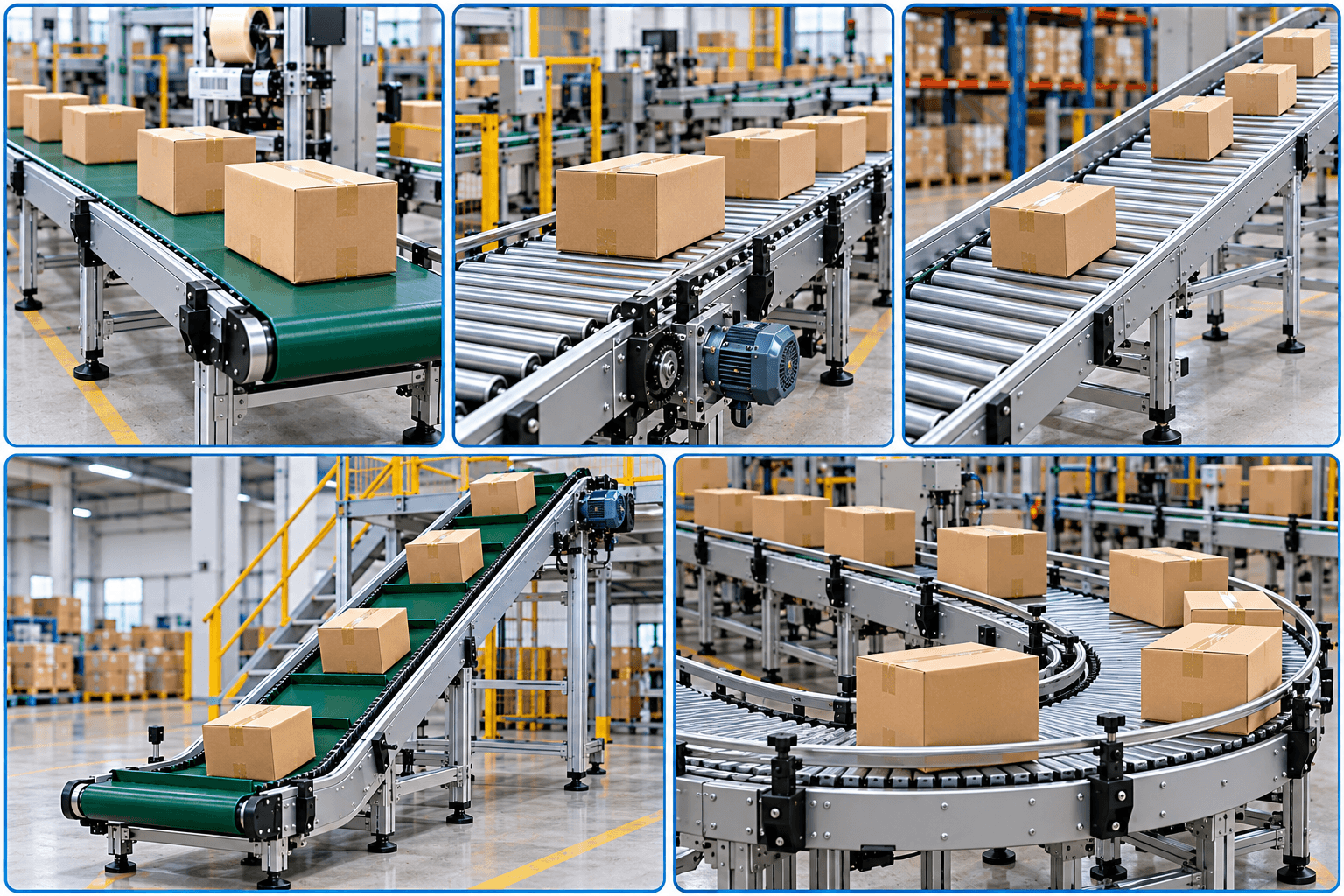

3. Các loại băng tải thùng carton phổ biến
Có nhiều loại băng tải có thể sử dụng để vận chuyển thùng carton. Việc lựa chọn cần dựa trên tải trọng, hình dạng thùng, tuyến di chuyển và yêu cầu tự động hóa.
Băng tải dây đai
Băng tải dây đai sử dụng dây băng liên tục để đưa thùng carton từ vị trí này đến vị trí khác. Bề mặt vận chuyển liền mạch giúp thùng được đỡ trên diện tích lớn hơn so với hệ thống con lăn có khoảng cách giữa các điểm đỡ.
Loại băng tải này phù hợp với công đoạn chuyển thùng qua máy dán băng keo, máy in mã hoặc khu vực kiểm tra. Thiết bị cũng có thể vận chuyển các thùng có kích thước khác nhau nếu bề rộng băng và tải trọng được lựa chọn phù hợp.
Khi thiết kế, cần quan tâm đến độ bám của dây băng, khả năng chống mài mòn và độ ổn định của thùng khi khởi động hoặc dừng lại.
Băng tải con lăn truyền động
Băng tải con lăn truyền động sử dụng động cơ để làm quay các con lăn, giúp thùng carton di chuyển với tốc độ được kiểm soát.
Đây là lựa chọn phù hợp cho dây chuyền vận chuyển thùng hàng liên tục, đặc biệt tại khu vực đóng gói cuối dây chuyền, cân kiểm tra hoặc phân loại. Tùy thiết kế, hệ thống có thể được chia thành nhiều vùng vận chuyển độc lập.
Ưu điểm của phương án này là khả năng kiểm soát dòng hàng và kết nối với các thiết bị tự động. Tuy nhiên, cần lựa chọn khoảng cách con lăn phù hợp với kích thước đáy thùng.
Băng tải con lăn không truyền động
Băng tải con lăn không truyền động cho phép thùng di chuyển nhờ lực đẩy của người vận hành hoặc trọng lực khi được lắp đặt theo độ dốc phù hợp.
Hệ thống có kết cấu tương đối đơn giản, thường được sử dụng tại khu vực đóng gói thủ công, tập kết hàng hoặc trung chuyển trong kho.
Khi sử dụng trọng lực, độ dốc phải được tính toán để thùng không tăng tốc quá mức hoặc va chạm với thùng phía trước. Với thùng nhẹ, đáy mềm hoặc hàng dễ vỡ, cần kiểm tra khả năng vận chuyển trước khi đưa vào sử dụng.
Băng tải nghiêng
Băng tải nghiêng dùng để chuyển thùng carton giữa các vị trí có độ cao khác nhau, chẳng hạn từ tầng đóng gói lên sàn trung chuyển hoặc xuống khu vực tập kết.
Nếu sử dụng dây băng, cần kiểm tra độ bám và khả năng giữ thùng khi vận chuyển lên dốc. Với độ nghiêng lớn, có thể cân nhắc các giải pháp hỗ trợ giữ hàng phù hợp.
Không nên xác định góc nghiêng chỉ dựa vào chiều cao cần vượt qua. Thiết kế còn phải xét đến trọng lượng thùng, độ ổn định của hàng hóa và đặc tính bề mặt băng.
Băng tải cong và băng tải tích lũy
Băng tải cong giúp thay đổi hướng vận chuyển, hỗ trợ bố trí tuyến đi quanh máy móc hoặc tận dụng không gian nhà xưởng. Loại này cần bảo đảm thùng không bị lệch, xoay hoặc mắc tại khu vực chuyển hướng.
Băng tải tích lũy tạo vùng đệm để lưu tạm thùng carton giữa các công đoạn. Thiết bị hữu ích khi máy dán thùng, máy in mã và máy phân loại có tốc độ xử lý khác nhau.
Tùy yêu cầu, vùng tích lũy có thể được điều khiển theo từng đoạn để hạn chế va chạm giữa các thùng. Không phải mọi dây chuyền đều cần hệ thống tích lũy; việc bổ sung nên dựa trên nhu cầu thực tế.

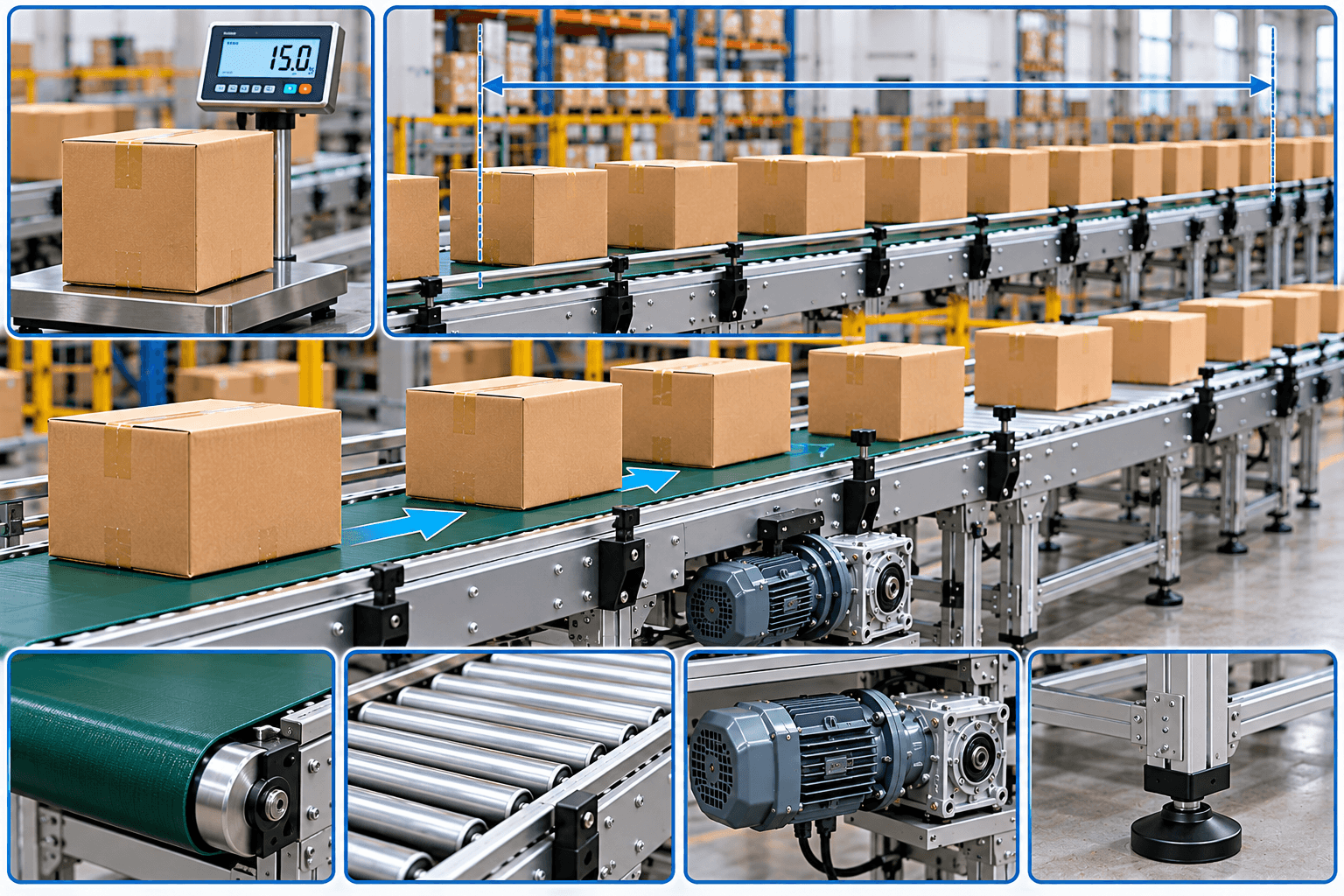

4. Tải trọng băng tải thùng carton được xác định như thế nào?
Tải trọng là thông số quan trọng khi thiết kế băng tải. Nếu xác định thiếu chính xác, hệ thống có thể bị quá tải, vận chuyển không ổn định hoặc nhanh xuống cấp.
Tính tải trọng theo từng thùng
Trước tiên, cần xác định trọng lượng lớn nhất của một thùng carton khi đã chứa đầy sản phẩm. Trọng lượng này bao gồm cả hàng hóa, bao bì bên trong và thùng carton.
Nếu mỗi lần vận chuyển chỉ có một thùng trên một đoạn băng tải, tải trọng phải đáp ứng trọng lượng thùng lớn nhất. Tuy nhiên, với dây chuyền có nhiều thùng cùng xuất hiện trên tuyến, cần tính thêm tổng tải trọng phân bố trên băng tải.
Xác định tổng tải trọng trên tuyến
Có thể ước tính tải trọng hàng hóa trên một đoạn băng tải theo công thức:
Tổng tải trọng hàng hóa = Số thùng đồng thời trên tuyến × Trọng lượng trung bình mỗi thùng.
Ví dụ, nếu trên một đoạn băng tải có 8 thùng, mỗi thùng nặng 15 kg, tổng trọng lượng hàng hóa trên đoạn đó là 120 kg.
Đây chỉ là tải trọng hàng hóa. Khi thiết kế, cần xem xét thêm khối lượng dây băng hoặc con lăn, lực cản, ma sát, độ dốc và điều kiện khởi động. Không nên dùng riêng phép tính trên để kết luận công suất động cơ hoặc khả năng chịu tải của toàn hệ thống.
Phân biệt tải trọng mỗi thùng và tải trọng toàn hệ thống
Tải trọng mỗi thùng cho biết mức trọng lượng mà băng tải cần tiếp nhận trong một lần vận chuyển. Tải trọng toàn hệ thống phản ánh tổng lượng hàng có thể hiện diện đồng thời trên tuyến.
Hai thông số này không thể thay thế cho nhau. Một băng tải có thể vận chuyển được từng thùng nặng nhưng chưa chắc đáp ứng được nhiều thùng nặng tập trung trên cùng một đoạn.
Với băng tải con lăn, cần kiểm tra khả năng chịu tải của từng con lăn, trục, ổ đỡ và khung. Với băng tải dây đai, cần xét đến khả năng chịu tải của dây băng, puly, cơ cấu đỡ và bộ truyền động.
Chọn tải trọng dự phòng hợp lý
Băng tải không nên được thiết kế chỉ dựa trên trọng lượng trung bình của thùng hàng. Doanh nghiệp cần xác định tải trọng lớn nhất có thể xuất hiện trong điều kiện vận hành thực tế.
Mức dự phòng phải căn cứ vào đặc điểm tải, tần suất khởi động, độ dốc và khuyến nghị kỹ thuật. Không có một tỷ lệ dự phòng cố định phù hợp với mọi hệ thống.

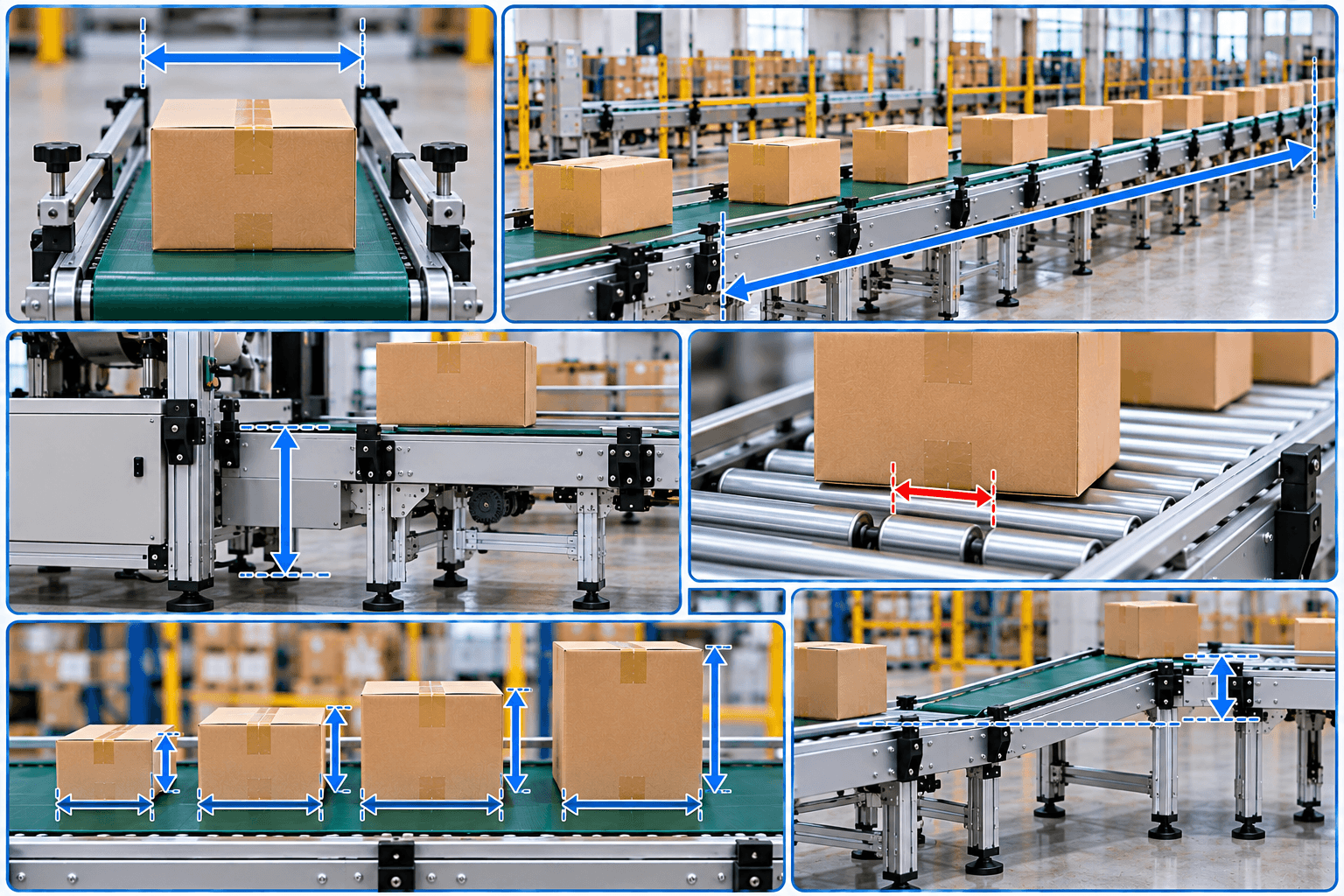

5. Kích thước băng tải thùng carton cần quan tâm
Kích thước ảnh hưởng trực tiếp đến khả năng vận chuyển, mức độ ổn định của thùng và khả năng kết nối với máy móc.
Chiều rộng băng tải
Chiều rộng băng tải cần phù hợp với chiều rộng đáy thùng và hướng đặt thùng trên tuyến. Băng tải quá hẹp có thể khiến thùng mất ổn định, trong khi băng quá rộng làm tăng diện tích lắp đặt và chi phí đầu tư.
Khi xác định chiều rộng, cần tính đến dung sai kích thước thùng, khả năng lệch hướng và yêu cầu của các điểm chuyển tiếp. Với thùng có đáy không đều hoặc trọng tâm cao, nên kiểm tra độ ổn định trong quá trình vận hành.
Chiều dài băng tải
Chiều dài được xác định theo khoảng cách giữa các công đoạn và cách bố trí mặt bằng. Một tuyến băng tải có thể gồm nhiều đoạn thẳng, đoạn cong hoặc đoạn nghiêng được liên kết với nhau.
Không nên lựa chọn chiều dài chỉ dựa trên khoảng cách giữa hai máy. Cần tính thêm vị trí thao tác, khu vực kiểm tra, không gian bảo trì và yêu cầu tích lũy hàng nếu có.
Chiều cao làm việc
Chiều cao băng tải phải phù hợp với cửa ra của máy đóng thùng, máy dán băng keo, máy cân hoặc khu vực nhận hàng.
Nếu các thiết bị có độ cao khác nhau, có thể dùng chân điều chỉnh hoặc thiết kế đoạn chuyển tiếp. Việc căn chỉnh cần hạn chế chênh lệch lớn giữa hai bề mặt vận chuyển để tránh thùng bị va đập hoặc mắc kẹt.
Khoảng cách con lăn
Đối với băng tải con lăn, khoảng cách giữa các con lăn cần phù hợp với chiều dài đáy thùng. Đáy thùng phải được đỡ đủ tại mọi thời điểm, kể cả khi đi qua điểm chuyển tiếp.
Nếu khoảng cách quá lớn, đáy carton có thể võng xuống giữa các con lăn. Điều này làm tăng ma sát, gây kẹt hoặc ảnh hưởng đến khả năng vận chuyển.
Bề rộng và kích thước thùng hàng thực tế
Trước khi thiết kế, nên thu thập kích thước thùng nhỏ nhất và lớn nhất trong dây chuyền. Nếu doanh nghiệp sử dụng nhiều quy cách thùng, cần xác định phạm vi kích thước cần đáp ứng thay vì chỉ dựa trên một mẫu phổ biến.
Đồng thời, cần xem xét chiều cao thùng và vị trí trọng tâm. Thùng cao, nhẹ hoặc chứa hàng phân bố không đều có thể dễ nghiêng khi chuyển hướng hoặc dừng đột ngột.
6. Ứng dụng của băng tải thùng carton trong đóng gói
Băng tải thùng carton được sử dụng ở nhiều công đoạn từ hoàn thiện bao bì đến vận chuyển thành phẩm. Khi thiết kế phù hợp, thiết bị giúp giảm thao tác thủ công và duy trì dòng hàng ổn định.
Kết nối với máy dán thùng carton
Sau khi sản phẩm được đưa vào thùng, băng tải vận chuyển thùng đến máy dán băng keo để đóng kín các mép. Tại đây, tốc độ băng tải cần phù hợp với tốc độ xử lý của máy dán.
Nếu thùng được cấp quá nhanh, hàng có thể dồn trước cửa máy. Ngược lại, tốc độ thấp hơn đáng kể có thể làm giảm năng suất của cả dây chuyền.
Kết nối với máy cân kiểm tra
Băng tải có thể đưa thùng carton qua cân kiểm tra để xác định khối lượng thành phẩm. Với hệ thống cân động, tốc độ và độ ổn định của thùng cần đáp ứng yêu cầu của thiết bị cân.
Các đoạn băng tải trước và sau cân cần được bố trí phù hợp để tránh thùng va chạm hoặc ảnh hưởng đến kết quả đo. Tùy hệ thống, có thể bổ sung cơ cấu loại bỏ thùng không đạt yêu cầu.
Kết nối với máy in mã và dán nhãn
Sau khi đóng thùng, sản phẩm thường cần in mã lô, mã vạch hoặc dán nhãn vận chuyển. Băng tải giúp đưa thùng qua đúng vị trí xử lý.
Cảm biến có thể được sử dụng để xác định thời điểm thùng đi qua đầu in hoặc bộ phận dán nhãn. Khi nhiều kích thước thùng cùng chạy trên tuyến, cần kiểm tra vị trí in và khả năng tiếp cận bề mặt cần dán nhãn.
Vận chuyển thành phẩm đến khu vực phân loại và xuất kho
Sau khi hoàn tất đóng gói, thùng carton có thể được chuyển đến khu vực gom hàng, phân loại theo đơn hoặc tập kết trước khi xuất kho.
Với hệ thống có nhiều tuyến giao nhận, băng tải có thể kết hợp với cơ cấu chuyển hướng và cảm biến nhận dạng để đưa thùng đến đúng khu vực. Tuy nhiên, phương án tự động hóa cần phù hợp với quy mô vận hành và khả năng tích hợp của các thiết bị liên quan.

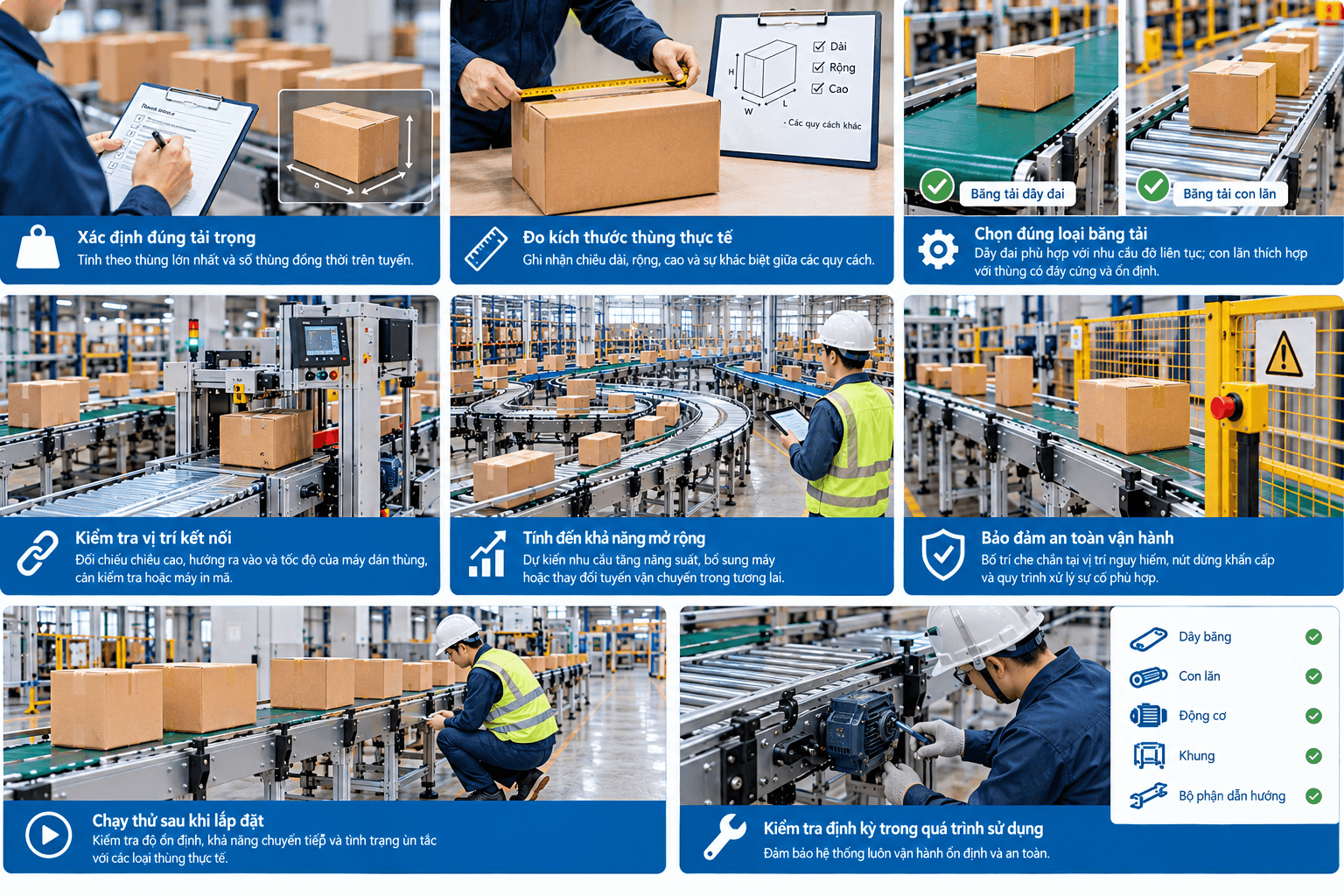

7. Lưu ý khi lựa chọn và lắp đặt băng tải thùng carton
Để hệ thống vận hành hiệu quả, doanh nghiệp nên kiểm tra các yếu tố sau trước khi đặt mua và lắp đặt.
- Xác định đúng tải trọng: Tính theo trọng lượng thùng lớn nhất và số thùng có thể xuất hiện đồng thời trên tuyến.
- Đo kích thước thùng thực tế: Ghi nhận chiều dài, chiều rộng, chiều cao và sự khác biệt giữa các quy cách bao bì.
- Chọn đúng loại băng tải: Dây đai phù hợp với nhu cầu đỡ liên tục; con lăn thích hợp với thùng có đáy cứng và ổn định.
- Kiểm tra vị trí kết nối: Đối chiếu chiều cao, hướng ra vào và tốc độ của máy dán thùng, cân kiểm tra hoặc máy in mã.
- Tính đến khả năng mở rộng: Dự kiến nhu cầu tăng năng suất, bổ sung máy hoặc thay đổi tuyến vận chuyển trong tương lai.
- Bảo đảm an toàn vận hành: Bố trí che chắn tại các vị trí nguy hiểm, nút dừng khẩn cấp và quy trình xử lý sự cố phù hợp.
Sau khi lắp đặt, cần chạy thử với các loại thùng thực tế để kiểm tra độ ổn định, khả năng chuyển tiếp và tình trạng ùn tắc. Trong quá trình sử dụng, nên kiểm tra định kỳ dây băng, con lăn, động cơ, khung và các bộ phận dẫn hướng.
Câu hỏi thường gặp về băng tải thùng carton
1. Băng tải thùng carton nên dùng dây đai hay con lăn?
Băng tải dây đai phù hợp khi cần bề mặt vận chuyển liên tục hoặc thùng có đáy chưa đủ cứng. Băng tải con lăn thích hợp với thùng có đáy phẳng, cứng và ổn định. Lựa chọn cuối cùng cần dựa trên tải trọng, kích thước và tuyến vận chuyển.
2. Tải trọng băng tải thùng carton thường là bao nhiêu?
Tải trọng phụ thuộc vào thiết kế và mục đích sử dụng. Hệ thống có thể được thiết kế cho thùng nhẹ hoặc kiện hàng nặng hơn, nhưng cần tính toán khả năng chịu tải của khung, dây băng hoặc con lăn và bộ truyền động. Doanh nghiệp nên cung cấp trọng lượng thùng lớn nhất để xác định cấu hình phù hợp.
3. Có thể điều chỉnh tốc độ băng tải không?
Có thể, nếu hệ thống động cơ và điều khiển hỗ trợ. Biến tần thường được dùng để điều chỉnh tốc độ động cơ. Với dây chuyền tự động, tốc độ cần đồng bộ với máy dán thùng, cân kiểm tra và thiết bị phân loại.
4. Băng tải thùng carton có thể kết nối nhiều máy không?
Có. Băng tải có thể kết nối nhiều thiết bị theo trình tự sản xuất, chẳng hạn máy dán thùng, máy in mã, cân kiểm tra và khu vực phân loại. Việc kết nối cần tính đến tốc độ, vị trí chuyển tiếp, cảm biến và tín hiệu điều khiển giữa các công đoạn.
