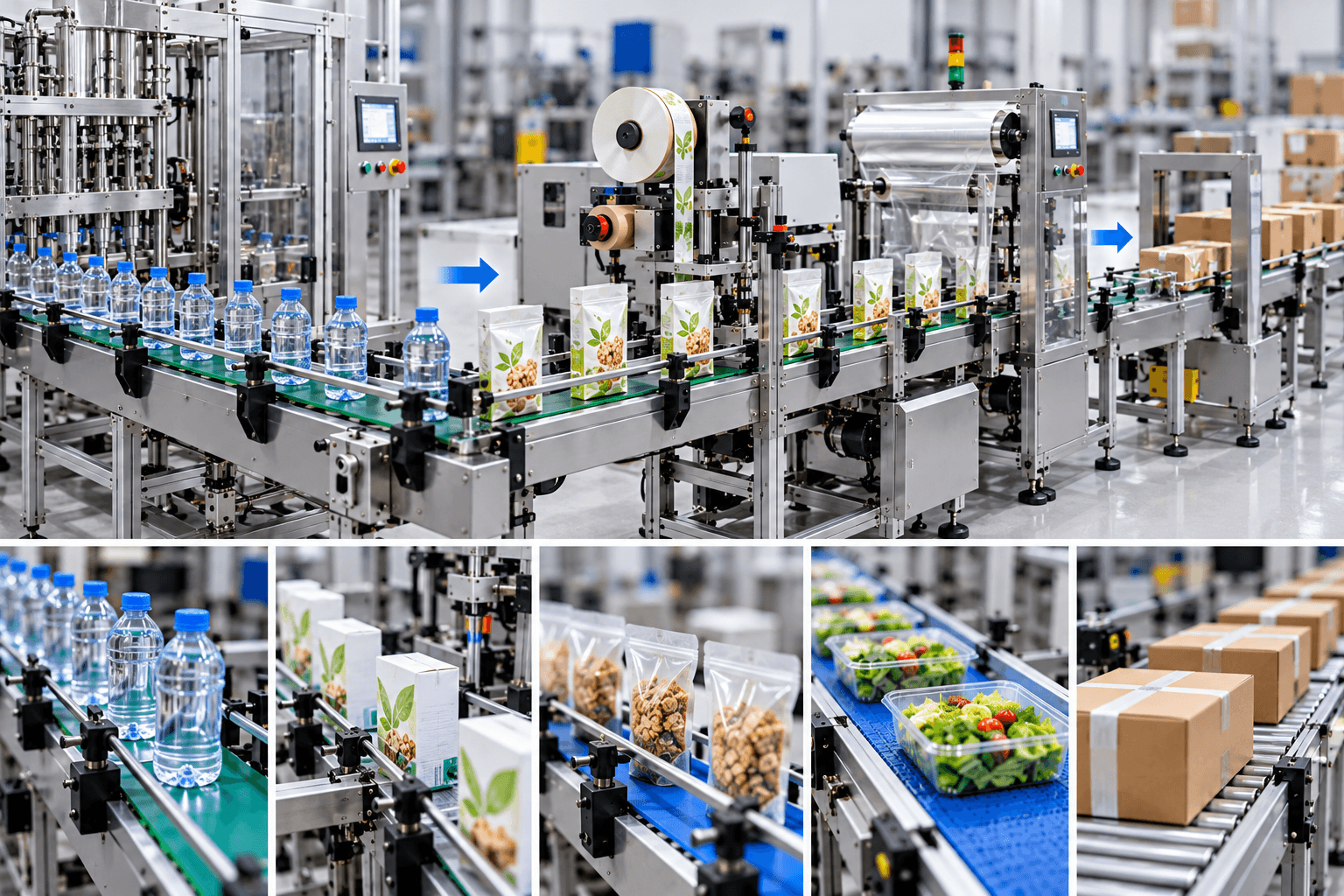

Băng tải đóng gói là thiết bị quan trọng trong các dây chuyền sản xuất tự động, giúp vận chuyển sản phẩm qua những công đoạn như chiết rót, đóng gói, dán nhãn, kiểm tra và phân loại. Khi được kết nối đồng bộ với máy đóng gói, hệ thống có thể giảm thao tác thủ công, duy trì dòng sản phẩm ổn định và hạn chế ùn tắc trong quá trình vận hành.
Việc lựa chọn đúng loại băng tải và thiết kế phương án kết nối phù hợp sẽ giúp doanh nghiệp nâng cao hiệu quả sản xuất, đồng thời tiết kiệm chi phí vận hành lâu dài.

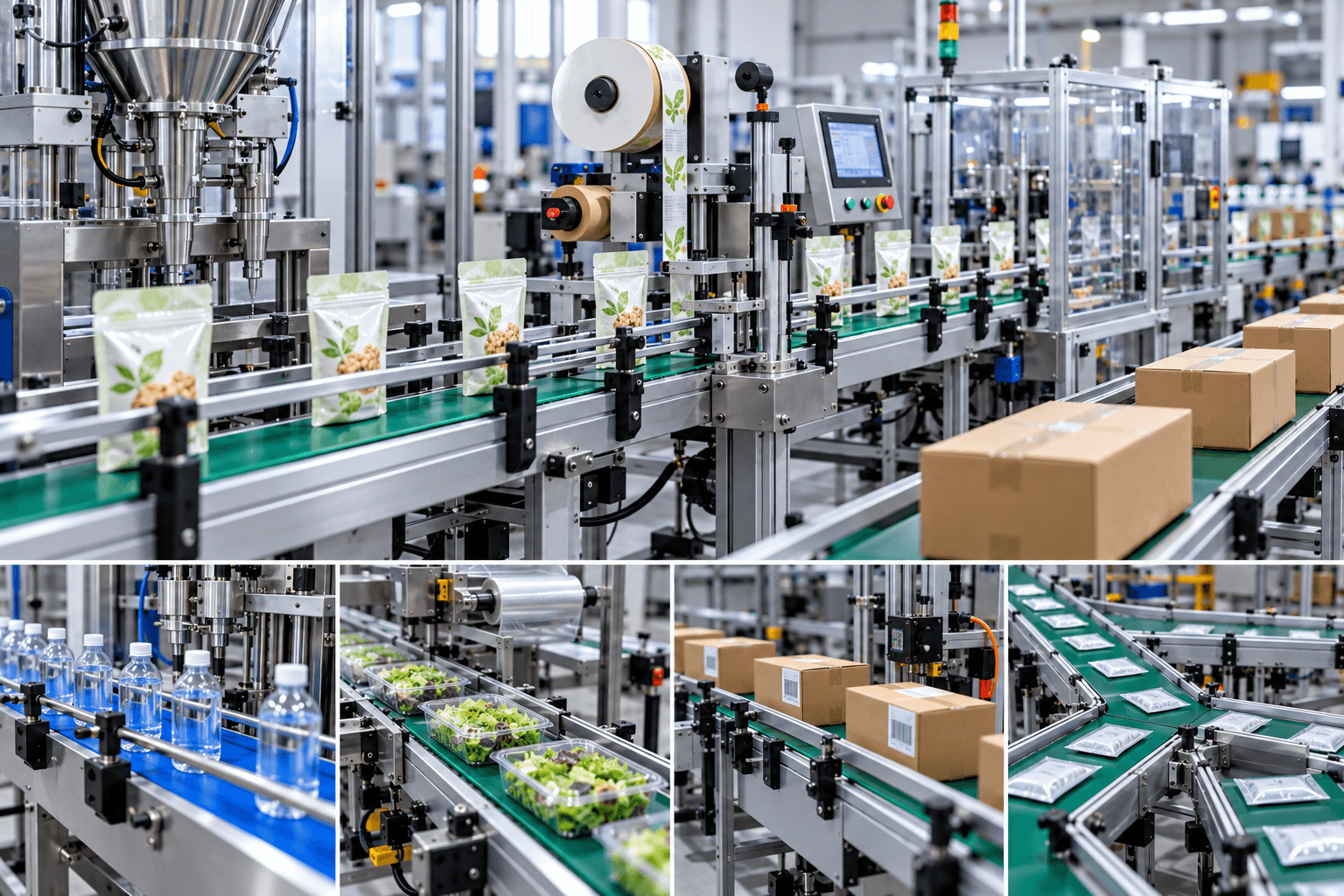

1. Băng tải đóng gói là gì?
Băng tải đóng gói là hệ thống vận chuyển sản phẩm, bao bì hoặc kiện hàng giữa các công đoạn trong dây chuyền đóng gói. Thiết bị sử dụng dây băng, con lăn hoặc cơ cấu vận chuyển chuyên dụng để đưa sản phẩm đến đúng vị trí theo trình tự sản xuất.
Tùy theo đặc điểm sản phẩm, hệ thống có thể vận chuyển chai lọ, hộp giấy, túi thành phẩm, khay thực phẩm hoặc thùng carton. Băng tải cũng có thể đảm nhiệm nhiệm vụ cấp sản phẩm vào máy, chuyển thành phẩm ra khỏi máy hoặc đưa hàng đến khu vực kiểm tra và lưu kho.
Trong dây chuyền tự động, băng tải không chỉ thực hiện chức năng vận chuyển. Thiết bị còn đóng vai trò kết nối giữa các máy, giúp đồng bộ tốc độ và duy trì khoảng cách phù hợp giữa những sản phẩm liên tiếp.
Một hệ thống được thiết kế hợp lý sẽ hạn chế tình trạng sản phẩm bị dồn ứ, rơi đổ hoặc di chuyển sai vị trí. Đây là yếu tố quan trọng đối với các dây chuyền có tốc độ đóng gói cao.

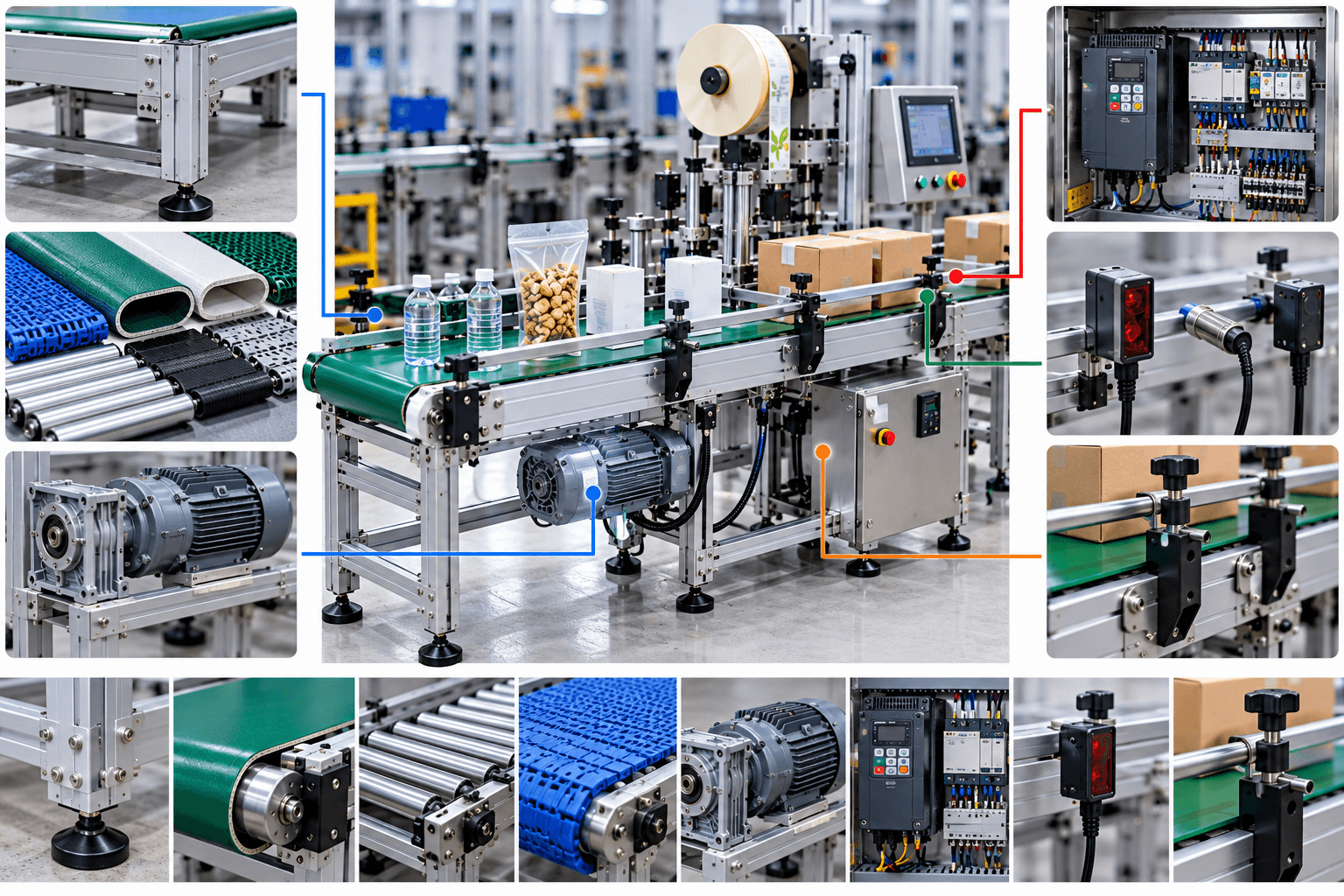

2. Cấu tạo của băng tải đóng gói
Cấu tạo cụ thể phụ thuộc vào loại băng tải và yêu cầu sản xuất. Tuy nhiên, phần lớn hệ thống đều có những bộ phận cơ bản dưới đây.
Khung băng tải
Khung là bộ phận chịu lực, giữ cố định các chi tiết và duy trì hình dạng của hệ thống trong quá trình vận hành. Vật liệu chế tạo thường là thép sơn, thép mạ kẽm hoặc inox.
Khung thép phù hợp với nhiều dây chuyền công nghiệp thông thường. Trong khi đó, inox thường được cân nhắc tại khu vực cần vệ sinh thường xuyên hoặc có yêu cầu chống ăn mòn.
Kích thước khung cần phù hợp với tải trọng, chiều dài tuyến vận chuyển và không gian lắp đặt. Khung cũng cần có kết cấu đủ vững chắc để hạn chế rung lắc khi hoạt động.
Dây băng hoặc con lăn vận chuyển
Đây là bộ phận trực tiếp tiếp xúc và di chuyển sản phẩm. Tùy thiết kế, băng tải có thể sử dụng dây băng PVC, PU, cao su, nhựa mô-đun hoặc hệ thống con lăn.
Với sản phẩm đóng gói có đáy phẳng, dây băng trơn thường đáp ứng tốt nhu cầu vận chuyển. Nếu sản phẩm có hình dạng đặc biệt hoặc cần thay đổi hướng di chuyển, doanh nghiệp có thể sử dụng băng tải chuyên dụng. Việc chọn vật liệu cần căn cứ vào trọng lượng sản phẩm, độ ma sát, khả năng chịu mài mòn và điều kiện vệ sinh thực tế.
Động cơ và bộ truyền động
Động cơ cung cấp lực kéo để dây băng hoặc con lăn hoạt động. Hệ thống truyền động có thể bao gồm hộp giảm tốc, puly, nhông xích, dây đai và các chi tiết liên quan.
Công suất động cơ phải tương ứng với tải trọng, tốc độ vận chuyển và thời gian hoạt động. Nếu lựa chọn không phù hợp, băng tải có thể vận hành thiếu ổn định hoặc tiêu thụ năng lượng không cần thiết.
Bộ điều khiển và cảm biến
Bộ điều khiển giúp điều chỉnh tốc độ, khởi động, dừng và phối hợp hoạt động giữa băng tải với các máy trong dây chuyền. Tùy mức độ tự động hóa, hệ thống có thể sử dụng biến tần, PLC, cảm biến quang hoặc cảm biến tiệm cận.
Cảm biến giúp nhận biết sự xuất hiện của sản phẩm, phát hiện tình trạng ùn tắc hoặc xác định vị trí trước khi cấp hàng vào máy đóng gói. Khi kết hợp với bộ điều khiển phù hợp, các tín hiệu này giúp dây chuyền vận hành chính xác hơn.
Bộ phận phụ trợ
Ngoài những thành phần chính, băng tải có thể được trang bị thêm thành chắn, thanh dẫn hướng, chân tăng chỉnh, con lăn đỡ, máng hứng và cơ cấu điều chỉnh độ cao.
Những chi tiết này giúp sản phẩm di chuyển đúng tuyến, hạn chế rơi khỏi băng và tạo điều kiện thuận lợi cho việc lắp đặt với thiết bị hiện có.

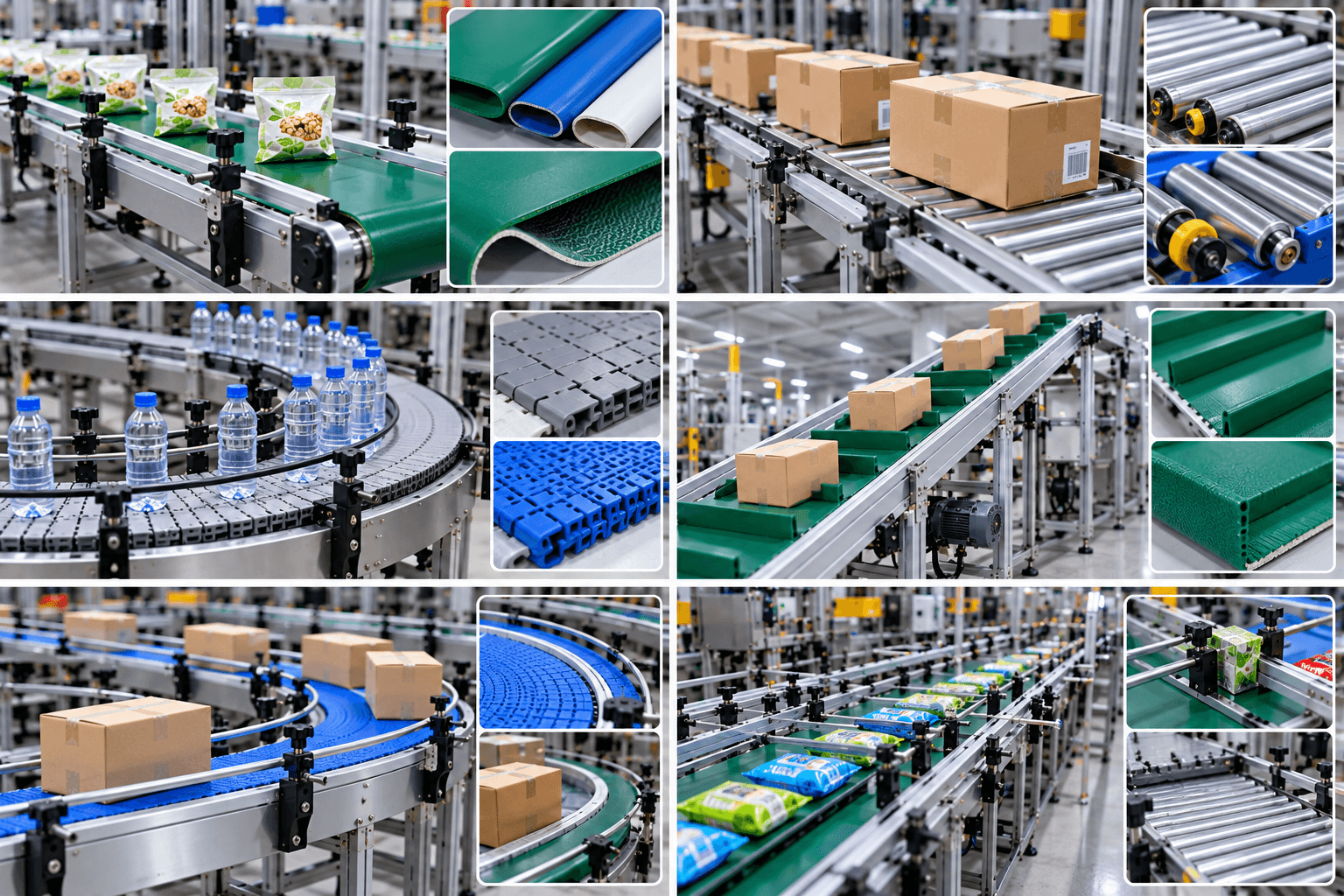

3. Các loại băng tải đóng gói phổ biến
Không có một loại băng tải phù hợp với mọi dây chuyền. Việc lựa chọn cần dựa trên hình dạng sản phẩm, tải trọng, tốc độ vận chuyển và cách bố trí máy móc.
Băng tải dây đai PVC và PU
Băng tải dây đai sử dụng bề mặt băng liên tục để vận chuyển sản phẩm. Đây là lựa chọn phổ biến trong các dây chuyền đưa hộp, túi, chai lọ hoặc khay hàng đến máy đóng gói.
Băng tải PVC thường được cân nhắc cho các ứng dụng vận chuyển thông thường. Băng tải PU có thể phù hợp với những ứng dụng yêu cầu đặc tính bề mặt, khả năng vệ sinh hoặc khả năng chống mài mòn theo thông số của từng sản phẩm.
Khi lựa chọn, cần kiểm tra khả năng chịu tải, độ bám, độ dày dây băng và khả năng tương thích với sản phẩm. Không nên mặc định mọi loại PVC hoặc PU đều đáp ứng yêu cầu tiếp xúc trực tiếp với thực phẩm.
Băng tải con lăn
Băng tải con lăn sử dụng các con lăn bố trí liên tiếp để đỡ và di chuyển hàng hóa. Thiết bị phù hợp với những sản phẩm có đáy tương đối phẳng, đặc biệt là thùng carton, khay hoặc kiện hàng.
Tùy thiết kế, con lăn có thể vận hành bằng động cơ hoặc cho phép hàng di chuyển nhờ trọng lực. Loại truyền động phù hợp hơn khi cần kiểm soát tốc độ và đồng bộ với các thiết bị khác.
Băng tải con lăn thường được sử dụng sau công đoạn đóng thùng, dán băng keo hoặc trước khu vực cân kiểm tra và phân loại.
Băng tải xích nhựa
Băng tải xích nhựa sử dụng các mắt xích liên kết tạo thành bề mặt vận chuyển. Thiết kế này có thể phù hợp với dây chuyền chai lọ, lon hoặc các sản phẩm cần di chuyển liên tục qua nhiều công đoạn.
Ưu điểm của hệ thống là có thể thiết kế theo tuyến thẳng, cong hoặc kết hợp nhiều đoạn chuyển hướng tùy cấu hình. Nhờ đó, doanh nghiệp có thêm lựa chọn khi cần bố trí dây chuyền trong không gian hạn chế.
Tuy nhiên, cần lựa chọn đúng loại xích, bước xích, cơ cấu dẫn hướng và phương án chuyển tiếp để tránh nghiêng đổ sản phẩm.
Băng tải nghiêng
Băng tải nghiêng vận chuyển sản phẩm giữa các vị trí có độ cao khác nhau. Thiết bị có thể được bố trí để đưa sản phẩm lên máy đóng gói hoặc chuyển hàng xuống khu vực thu gom.
Góc nghiêng phải phù hợp với đặc điểm bề mặt sản phẩm và dây băng. Nếu sản phẩm dễ trượt, cần cân nhắc dây băng có độ bám phù hợp, gân hoặc vách ngăn theo yêu cầu.
Băng tải chuyển hướng và băng tải tích lũy
Băng tải chuyển hướng giúp thay đổi tuyến di chuyển của sản phẩm, còn băng tải tích lũy tạo vùng đệm giữa các công đoạn.
Hai loại này đặc biệt hữu ích khi máy đóng gói, máy dán nhãn và máy đóng thùng có tốc độ xử lý khác nhau. Vùng đệm giúp giảm nguy cơ toàn bộ dây chuyền phải dừng ngay khi một công đoạn tạm thời chưa tiếp nhận được sản phẩm.
Tuy nhiên, hệ thống tích lũy cần được thiết kế để tránh va chạm, chèn ép hoặc làm biến dạng bao bì.

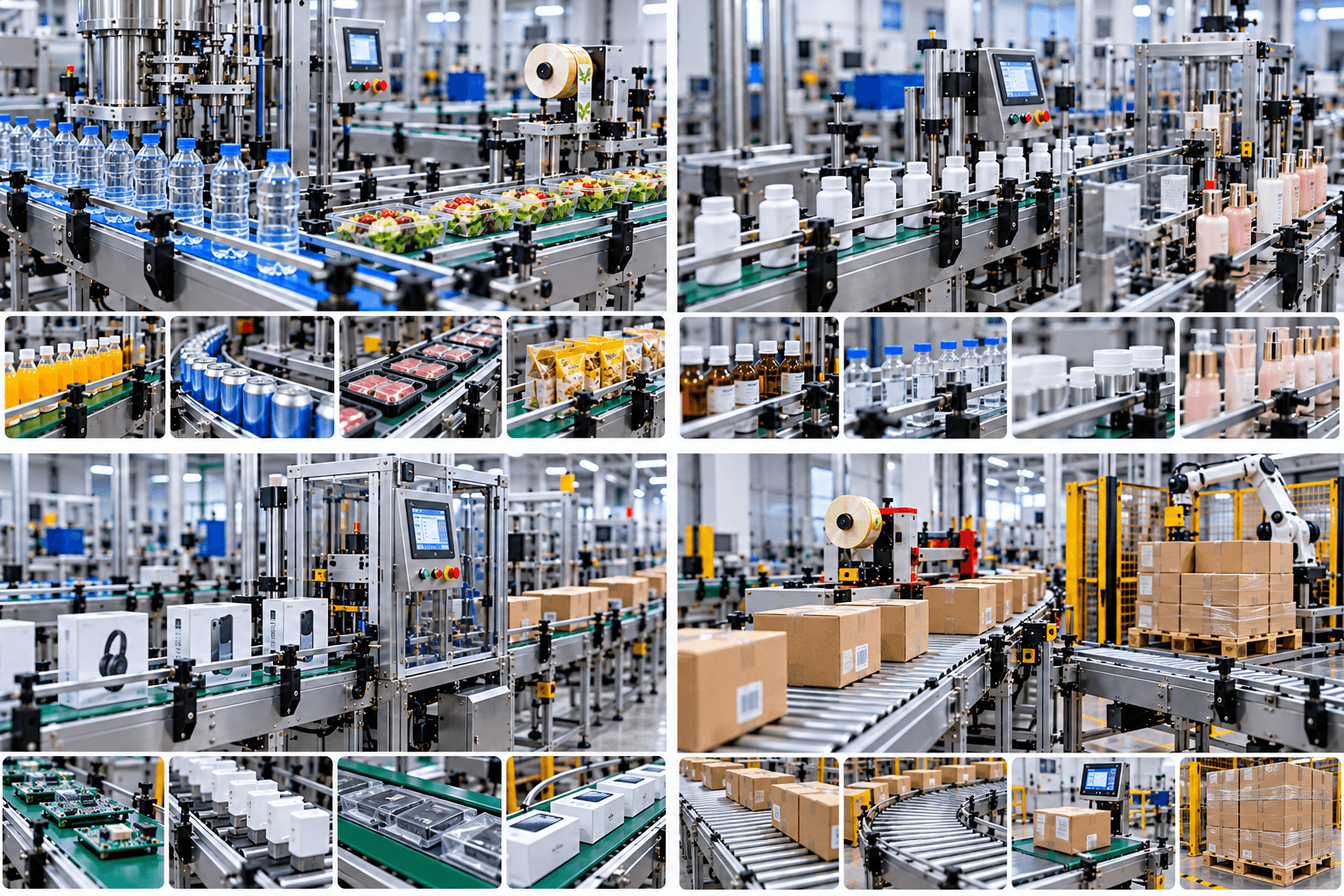

4. Ứng dụng của băng tải trong dây chuyền đóng gói
Băng tải được sử dụng ở nhiều công đoạn khác nhau. Tùy đặc điểm sản phẩm, doanh nghiệp có thể triển khai hệ thống vận chuyển riêng hoặc kết nối thành một dây chuyền hoàn chỉnh.
Ngành thực phẩm và đồ uống
Trong ngành thực phẩm, băng tải có thể đưa chai, lon, khay hoặc túi sản phẩm đến máy chiết rót, đóng nắp, hàn miệng túi và dán nhãn.
Đối với thực phẩm đóng gói, cần quan tâm đến khả năng vệ sinh, độ bền bề mặt và khả năng tương thích với môi trường sản xuất. Những vị trí có nguy cơ tiếp xúc trực tiếp với thực phẩm phải sử dụng vật liệu đáp ứng yêu cầu tương ứng.
Ngành dược phẩm và mỹ phẩm
Dây chuyền dược phẩm và mỹ phẩm thường có nhiều công đoạn như cấp chai, chiết rót, đóng nắp, dán nhãn và đóng hộp. Băng tải giúp đưa sản phẩm qua từng vị trí theo trình tự đã thiết lập.
Ở những công đoạn yêu cầu định vị chính xác, hệ thống có thể kết hợp cảm biến và cơ cấu chặn sản phẩm. Thiết kế này hỗ trợ máy thực hiện thao tác đúng thời điểm, đồng thời hạn chế sai lệch vị trí.
Ngành điện tử và hàng tiêu dùng
Các sản phẩm điện tử, phụ kiện và hàng tiêu dùng thường cần được chuyển qua công đoạn kiểm tra, đóng túi, đóng hộp hoặc dán tem. Băng tải giúp giảm thao tác vận chuyển bằng tay và duy trì luồng sản phẩm ổn định.
Với linh kiện nhạy cảm với tĩnh điện, doanh nghiệp cần xem xét yêu cầu ESD đối với dây băng, khung máy, nối đất và những bộ phận liên quan. Không nên chỉ dựa vào tên vật liệu để xác định khả năng chống tĩnh điện.
Ngành sản xuất và đóng thùng carton
Trong dây chuyền đóng gói công nghiệp, băng tải thường được bố trí sau máy đóng gói hoặc máy tạo thùng. Sản phẩm được chuyển đến công đoạn dán thùng, cân kiểm tra, in mã, phân loại và xếp pallet.
Băng tải con lăn thường được cân nhắc cho thùng carton có đáy phù hợp. Với thùng có kích thước hoặc tải trọng thay đổi, cần tính toán khoảng cách con lăn, khả năng chịu tải và cách điều khiển dòng hàng.

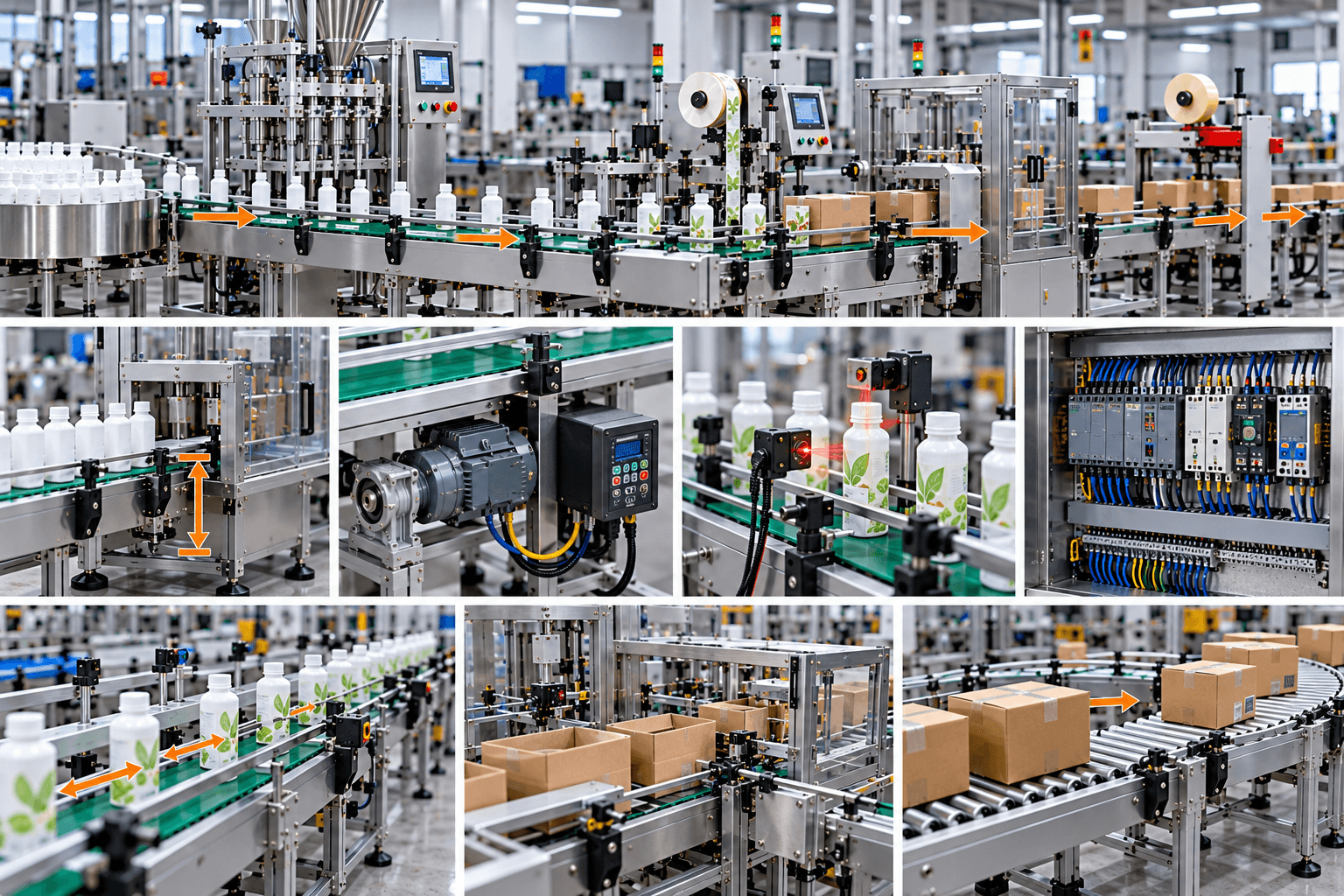

5. Giải pháp kết nối băng tải với máy đóng gói
Kết nối băng tải với máy đóng gói là khâu quan trọng quyết định khả năng phối hợp của toàn bộ dây chuyền. Nếu chỉ lắp các thiết bị nối tiếp mà không tính đến tốc độ, vị trí và tín hiệu điều khiển, hệ thống vẫn có thể phát sinh ùn tắc hoặc cấp liệu không đều.
Kết nối theo chiều cao và vị trí cấp liệu
Trước tiên, cần xác định vị trí đầu vào và đầu ra của máy đóng gói. Mặt băng tải phải được bố trí phù hợp với chiều cao tiếp nhận sản phẩm của máy.
Khoảng cách giữa băng tải và máy cần đủ để sản phẩm đi qua ổn định, nhưng không tạo khe hở lớn khiến hàng bị kẹt hoặc rơi. Với sản phẩm nhỏ, mềm hoặc có hình dạng không ổn định, khu vực chuyển tiếp cần được kiểm tra kỹ hơn.
Nếu chiều cao các thiết bị không đồng nhất, có thể sử dụng chân tăng chỉnh hoặc đoạn băng tải chuyển tiếp. Phương án cụ thể cần căn cứ vào kết cấu máy và điều kiện mặt bằng.
Đồng bộ tốc độ vận chuyển
Tốc độ băng tải cần tương thích với tốc độ xử lý của máy đóng gói. Nếu băng tải cấp sản phẩm nhanh hơn khả năng tiếp nhận, hàng có thể dồn lại trước cửa máy. Ngược lại, tốc độ quá chậm có thể khiến máy thiếu sản phẩm.
Có thể sử dụng biến tần để điều chỉnh tốc độ động cơ hoặc lập trình bộ điều khiển để phối hợp các công đoạn. Giá trị cài đặt cần được thử nghiệm với sản phẩm thực tế, thay vì chỉ dựa trên tốc độ danh định của thiết bị.
Sử dụng cảm biến để kiểm soát dòng sản phẩm
Cảm biến quang có thể được lắp tại vị trí cấp liệu để phát hiện sản phẩm đang đến gần máy đóng gói. Tín hiệu cảm biến giúp bộ điều khiển quyết định thời điểm cho băng tải chạy, dừng hoặc cấp sản phẩm tiếp theo.
Ở những vị trí có nguy cơ ùn tắc, có thể bổ sung cảm biến phát hiện hàng tồn. Với dây chuyền nhiều máy, PLC có thể xử lý tín hiệu giữa các thiết bị để hạn chế tình trạng công đoạn phía trước tiếp tục cấp hàng khi công đoạn phía sau chưa sẵn sàng.
Kết nối tín hiệu điều khiển giữa các máy
Tùy khả năng hỗ trợ của máy đóng gói, tín hiệu điều khiển có thể được kết nối thông qua I/O số, PLC hoặc giao thức truyền thông công nghiệp tương thích.
Các tín hiệu thường cần xem xét gồm trạng thái sẵn sàng, yêu cầu cấp sản phẩm, báo lỗi, dừng máy và cho phép vận hành. Cần thống nhất logic hoạt động ngay từ giai đoạn thiết kế để tránh trường hợp một máy dừng nhưng băng tải phía trước vẫn tiếp tục cấp hàng.
Việc đấu nối phải tuân theo tài liệu kỹ thuật của nhà sản xuất. Các chức năng dừng khẩn cấp và bảo vệ an toàn cần được thiết kế riêng, không nên phụ thuộc hoàn toàn vào chương trình điều khiển vận hành thông thường.
Bố trí vùng đệm giữa các công đoạn
Khi dây chuyền gồm nhiều máy có năng suất khác nhau, vùng đệm giúp cân bằng dòng sản phẩm. Ví dụ, sau máy đóng gói có thể bố trí đoạn băng tải tích lũy trước máy dán thùng hoặc máy in mã.
Vùng đệm cần có chiều dài phù hợp với số lượng sản phẩm cần lưu tạm. Đồng thời, phải kiểm soát khoảng cách giữa các sản phẩm để tránh va chạm hoặc làm ảnh hưởng đến chất lượng bao bì.
Không phải dây chuyền nào cũng cần vùng tích lũy. Với hệ thống nhỏ, các máy có thể được đồng bộ trực tiếp nếu tốc độ xử lý và chu kỳ làm việc tương thích.
6. Cách lựa chọn băng tải đóng gói phù hợp
Để lựa chọn đúng thiết bị, doanh nghiệp nên đánh giá đồng thời yêu cầu sản phẩm, năng suất và điều kiện lắp đặt.
Xác định loại sản phẩm và tải trọng
Cần làm rõ sản phẩm được vận chuyển là chai, lọ, túi, hộp hay thùng carton. Những thông tin như kích thước, trọng lượng, hình dạng đáy và độ ổn định khi di chuyển sẽ ảnh hưởng trực tiếp đến kiểu băng tải.
Sản phẩm nhẹ có thể yêu cầu bề mặt băng và thanh dẫn hướng để hạn chế trượt lệch. Với kiện hàng nặng, cần ưu tiên kết cấu chịu tải và bộ truyền động phù hợp.
Tính toán năng suất yêu cầu
Năng suất nên được xác định theo số sản phẩm cần xử lý trong một phút hoặc một giờ. Đồng thời, cần xem xét chu kỳ của máy đóng gói và khoảng cách giữa các sản phẩm.
Không nên lựa chọn băng tải chỉ dựa vào tốc độ tối đa được quảng cáo. Tốc độ vận hành thực tế còn phụ thuộc vào khả năng cấp liệu, độ ổn định sản phẩm và thời gian xử lý của từng công đoạn.
Chọn vật liệu và bề mặt băng
Vật liệu dây băng cần phù hợp với môi trường làm việc, khả năng vệ sinh và tính chất sản phẩm. Nếu dây chuyền có độ ẩm, dầu mỡ hoặc hóa chất vệ sinh, cần kiểm tra khả năng tương thích của vật liệu với điều kiện đó.
Đối với khu vực yêu cầu vệ sinh nghiêm ngặt, cần xem xét cả dây băng, khung, mối nối và cấu tạo thiết bị. Chỉ lựa chọn vật liệu đáp ứng đúng yêu cầu của ứng dụng.
Kiểm tra không gian và khả năng mở rộng
Mặt bằng lắp đặt ảnh hưởng đến chiều dài, chiều rộng, độ cao và hướng di chuyển của băng tải. Doanh nghiệp cần xác định vị trí máy móc, lối đi vận hành, khu vực bảo trì và điểm đấu nối điện.
Nếu có kế hoạch mở rộng dây chuyền, nên cân nhắc thiết kế dạng mô-đun hoặc bố trí sẵn vị trí kết nối. Cách làm này giúp việc bổ sung thiết bị sau này thuận tiện hơn.
Đánh giá chi phí vận hành
Chi phí đầu tư không chỉ gồm giá mua băng tải. Doanh nghiệp cần tính thêm chi phí lắp đặt, điều khiển, bảo trì, thay dây băng và thời gian dừng máy khi sửa chữa.
Một hệ thống có giá ban đầu thấp nhưng khó vệ sinh, thiếu phụ tùng hoặc không tương thích với máy đóng gói hiện có có thể phát sinh chi phí lớn trong quá trình sử dụng.
7. Lưu ý khi lắp đặt và vận hành băng tải đóng gói
Trước khi đưa hệ thống vào hoạt động, cần kiểm tra độ cân bằng của khung, độ căng dây băng, hướng chuyển động và độ ổn định của các điểm nối. Các chi tiết dẫn hướng phải được căn chỉnh để sản phẩm không bị lệch khỏi tuyến vận chuyển.
Sau khi lắp đặt, nên chạy thử khi chưa tải và có tải. Quá trình chạy thử cần kiểm tra tốc độ, khả năng tiếp nhận sản phẩm, điểm chuyển tiếp và phản ứng của cảm biến khi có hàng hoặc xảy ra ùn tắc.
Trong quá trình sử dụng, cần vệ sinh bề mặt băng, kiểm tra động cơ, bộ truyền động và các chi tiết có dấu hiệu mài mòn. Với hệ thống có cảm biến, cần làm sạch và kiểm tra vị trí lắp đặt để tránh tín hiệu sai.
Khi bảo trì hoặc xử lý sự cố, phải dừng thiết bị và thực hiện quy trình cô lập nguồn năng lượng phù hợp. Không đưa tay vào vùng kẹp, con lăn hoặc bộ truyền động khi hệ thống còn khả năng chuyển động.
Câu hỏi thường gặp về băng tải đóng gói
1. Băng tải đóng gói có thể kết nối với mọi loại máy đóng gói không?
Không phải mọi hệ thống đều có thể kết nối trực tiếp. Cần kiểm tra chiều cao cấp liệu, kích thước sản phẩm, tốc độ xử lý, giao diện điều khiển và yêu cầu an toàn của máy đóng gói. Một số trường hợp cần bổ sung cảm biến, bộ điều khiển hoặc đoạn băng tải chuyển tiếp.
2. Nên chọn băng tải dây đai hay băng tải con lăn?
Băng tải dây đai phù hợp với nhiều loại sản phẩm có kích thước nhỏ, nhẹ hoặc cần bề mặt đỡ liên tục. Băng tải con lăn thường phù hợp với thùng carton, khay và kiện hàng có đáy ổn định. Việc lựa chọn còn phụ thuộc vào tải trọng, tốc độ và cách bố trí dây chuyền.
3. Có thể điều chỉnh tốc độ băng tải đóng gói không?
Có thể, nếu động cơ và hệ thống điều khiển hỗ trợ phương án điều chỉnh phù hợp. Biến tần thường được sử dụng để thay đổi tốc độ động cơ. Tuy nhiên, tốc độ cài đặt phải nằm trong giới hạn kỹ thuật và tương thích với máy đóng gói.
