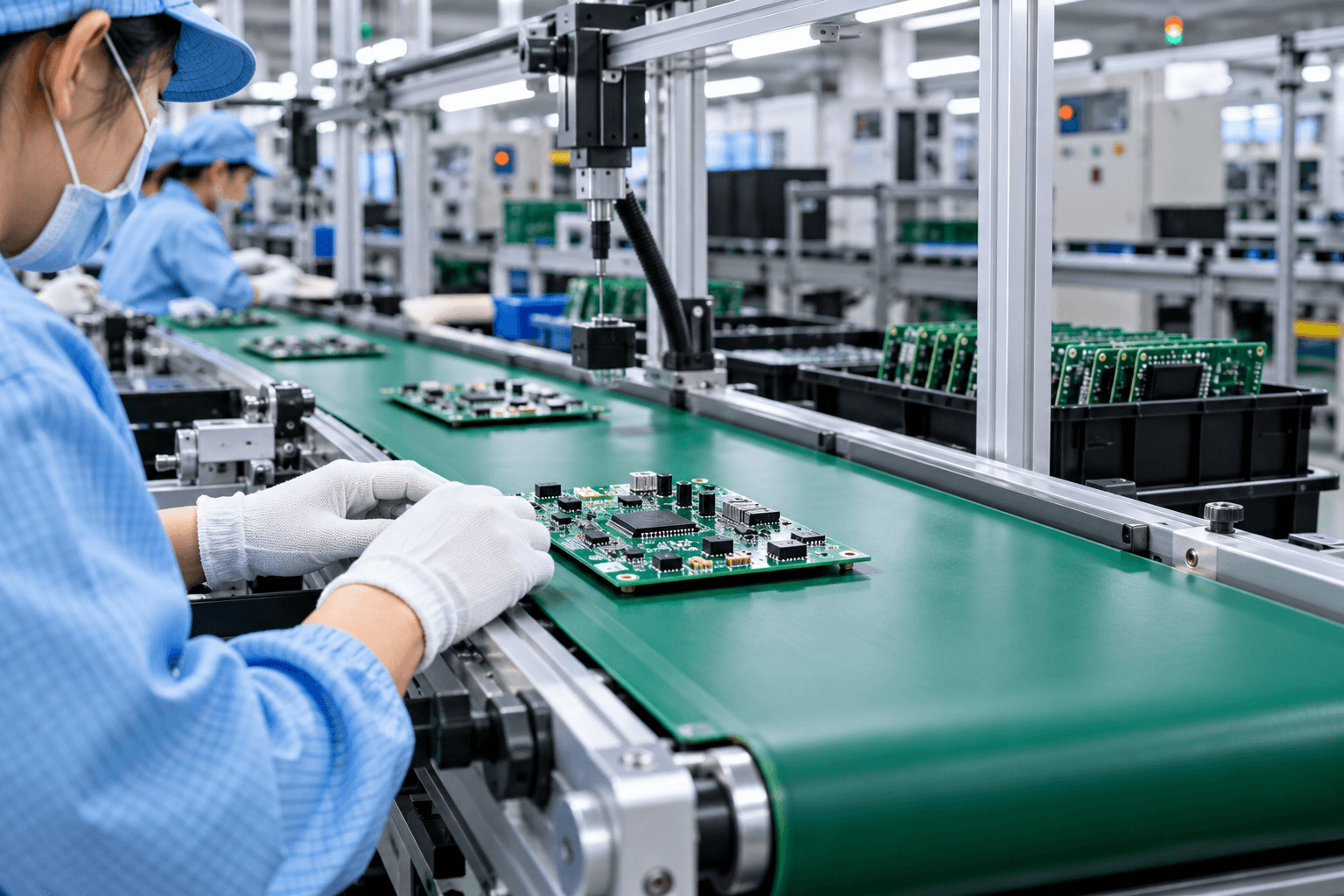

Băng tải chống tĩnh điện là giải pháp vận chuyển được sử dụng trong các dây chuyền sản xuất, lắp ráp và kiểm tra linh kiện điện tử. Bề mặt băng được thiết kế với đặc tính điện phù hợp nhằm hạn chế tích tụ điện tích, giảm nguy cơ phóng tĩnh điện gây ảnh hưởng đến linh kiện nhạy cảm.
Để lựa chọn đúng sản phẩm, doanh nghiệp cần xem xét khả năng tiêu tán điện tích, vật liệu băng, tốc độ vận hành và yêu cầu của từng công đoạn sản xuất.

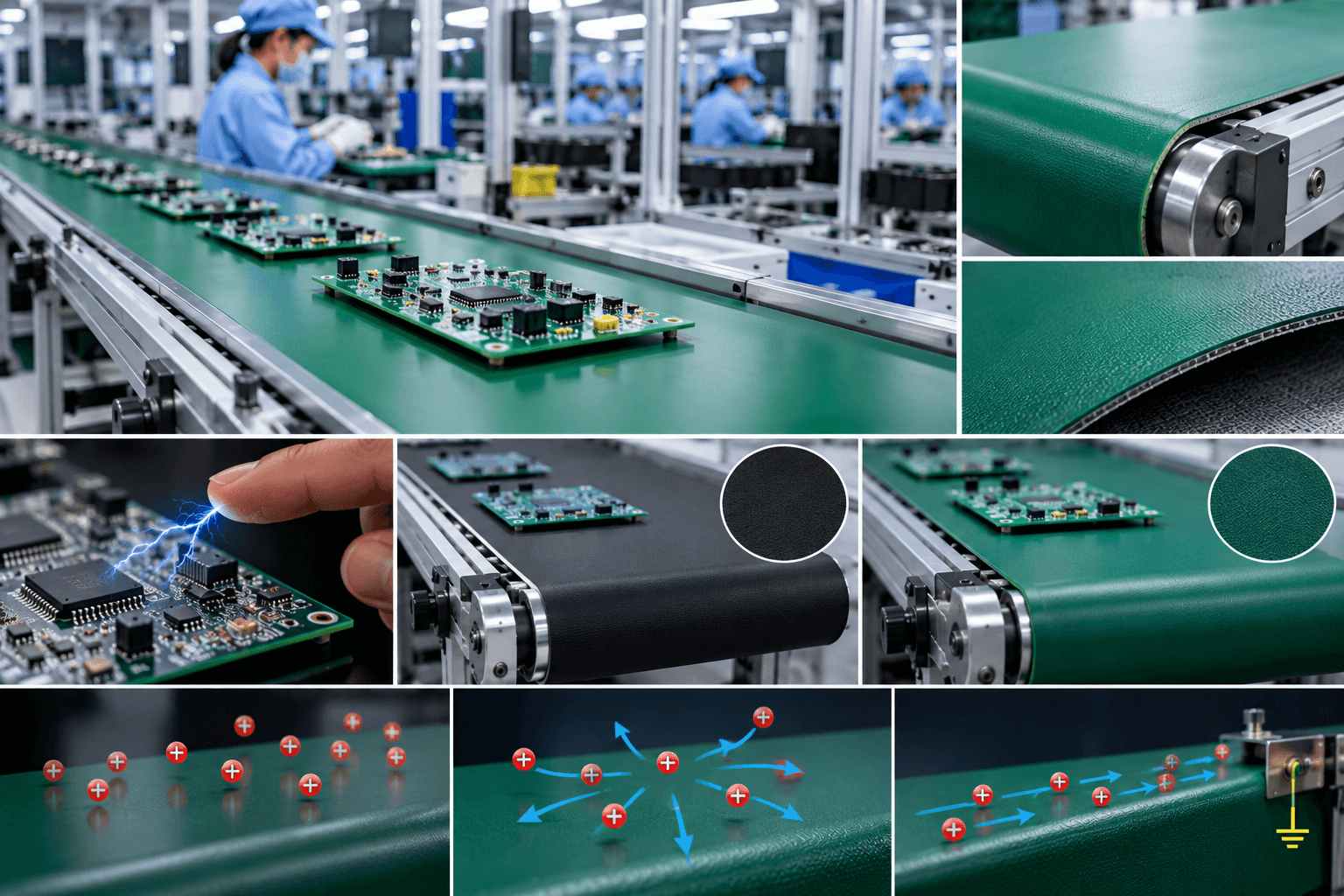

1. Băng tải chống tĩnh điện là gì?
Băng tải chống tĩnh điện là hệ thống vận chuyển sử dụng dây băng có đặc tính điện được kiểm soát để hạn chế sự tích tụ điện tích trong quá trình hoạt động. Loại băng này thường được sử dụng trong môi trường cần kiểm soát hiện tượng phóng tĩnh điện, đặc biệt là ngành sản xuất linh kiện điện tử.
Trong quá trình vận chuyển, ma sát giữa dây băng với con lăn, sản phẩm hoặc các bộ phận khác có thể tạo ra điện tích. Nếu điện tích tích tụ đến mức không phù hợp, hiện tượng phóng tĩnh điện có thể ảnh hưởng đến các linh kiện như vi mạch, bo mạch PCB, cảm biến và linh kiện bán dẫn.
Băng tải chống tĩnh điện giúp kiểm soát một phần nguy cơ này thông qua đặc tính vật liệu và khả năng kết nối với hệ thống kiểm soát tĩnh điện. Tuy nhiên, bản thân dây băng không thể thay thế toàn bộ các biện pháp bảo vệ ESD trong nhà máy.
Phân biệt băng tải chống tĩnh điện và băng tải thông thường
Băng tải thông thường chủ yếu được lựa chọn theo khả năng chịu tải, độ bền, độ bám và điều kiện vận hành. Một số loại băng làm từ vật liệu có tính cách điện cao có thể khiến điện tích tích tụ trên bề mặt khi phát sinh ma sát.
Trong khi đó, băng tải chống tĩnh điện được thiết kế để kiểm soát đặc tính điện của bề mặt hoặc toàn bộ cấu trúc vật liệu. Tùy sản phẩm, điện tích có thể được phân tán hoặc dẫn truyền theo một đường kiểm soát phù hợp.
Điểm khác biệt quan trọng không nằm ở màu sắc hay hình thức bên ngoài mà ở thông số điện được nhà sản xuất công bố và khả năng đáp ứng yêu cầu ESD của dây chuyền.
Cần phân biệt rõ ba khái niệm:
- Chống tĩnh điện: Hạn chế sự hình thành hoặc tích tụ điện tích trên bề mặt.
- Tiêu tán tĩnh điện: Giúp điện tích phân tán dần thông qua đặc tính điện của vật liệu và hệ thống kết nối phù hợp.
- Dẫn điện: Cho phép điện tích di chuyển tương đối dễ dàng qua vật liệu.
Ba khái niệm này có liên quan nhưng không hoàn toàn giống nhau. Vì vậy, không nên chọn băng chỉ dựa trên tên gọi “chống tĩnh điện” mà cần xác định mức điện trở và yêu cầu kiểm soát tĩnh điện thực tế.

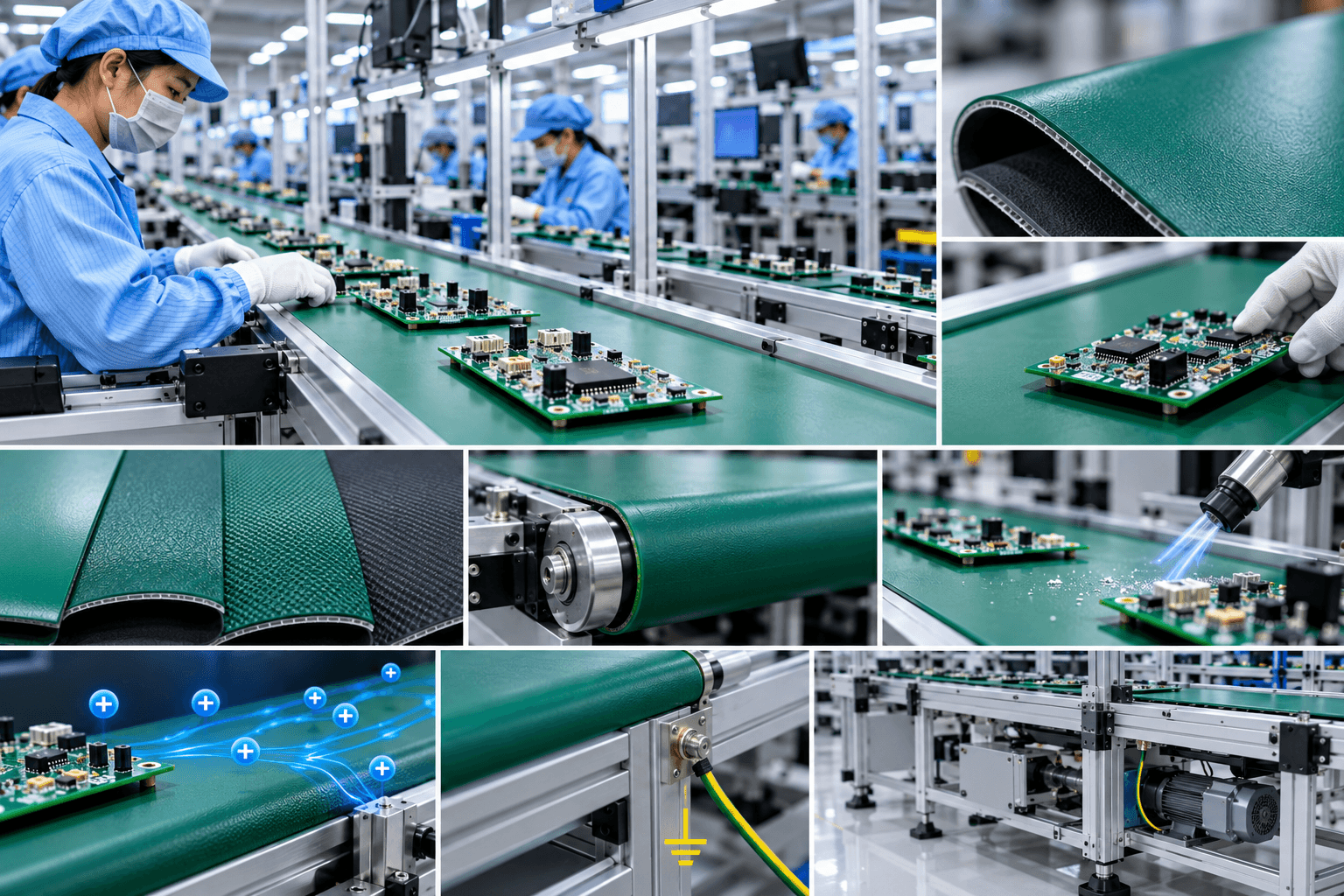

2. Đặc điểm của băng tải chống tĩnh điện
Băng tải dùng trong ngành điện tử cần đáp ứng đồng thời yêu cầu về đặc tính điện và khả năng vận hành cơ học. Việc lựa chọn vật liệu phù hợp giúp hạn chế rủi ro trong sản xuất, đồng thời duy trì hiệu quả vận chuyển.
Có đặc tính điện phù hợp với yêu cầu ESD
Đặc điểm quan trọng nhất của băng tải chống tĩnh điện là khả năng kiểm soát điện tích theo phạm vi được xác định. Tùy thiết kế, nhà sản xuất có thể sử dụng vật liệu nền, lớp phủ hoặc phụ gia để điều chỉnh đặc tính điện của dây băng.
Thông số cần quan tâm gồm điện trở bề mặt, điện trở xuyên qua vật liệu hoặc các chỉ tiêu liên quan theo phương pháp thử được áp dụng. Các giá trị này cần được đối chiếu với yêu cầu của khu vực sản xuất và tài liệu kỹ thuật của sản phẩm.
Không phải vật liệu có điện trở càng thấp thì càng phù hợp. Một số ứng dụng yêu cầu vật liệu tiêu tán điện tích trong một khoảng điện trở nhất định, trong khi các ứng dụng khác có thể cần tính chất dẫn điện riêng biệt.
Bề mặt phù hợp với linh kiện điện tử
Bề mặt dây băng cần phù hợp với kích thước, hình dạng và độ nhạy của sản phẩm. Với linh kiện nhỏ, bề mặt quá nhám hoặc có độ bám không phù hợp có thể gây khó khăn khi cấp liệu, định vị hoặc lấy sản phẩm ra khỏi băng tải.
Đối với bo mạch PCB, linh kiện đã lắp ráp hoặc cụm chi tiết điện tử, cần xem xét khả năng chống trầy xước, độ ổn định khi vận chuyển và mức độ phát sinh bụi từ vật liệu.
Một số dây băng có bề mặt trơn để hỗ trợ di chuyển sản phẩm nhẹ. Những ứng dụng cần giữ sản phẩm ổn định có thể sử dụng bề mặt nhám nhẹ hoặc cấu trúc chuyên dụng, miễn là đáp ứng yêu cầu điện và không làm hỏng linh kiện.
Độ bền cơ học và khả năng vận hành ổn định
Dây băng cần chịu được tải trọng của sản phẩm, tốc độ vận chuyển và tần suất hoạt động của dây chuyền. Nếu vật liệu quá mềm, dễ giãn hoặc không phù hợp với đường kính con lăn, băng có thể bị lệch, biến dạng hoặc giảm tuổi thọ.
Với dây chuyền lắp ráp điện tử, độ ổn định của dây băng còn ảnh hưởng đến quá trình cấp linh kiện và đồng bộ với các thiết bị tự động hóa. Vì vậy, cần kiểm tra độ dày, độ giãn, khả năng chịu mài mòn và giới hạn vận hành theo thông số của nhà sản xuất.
Ngoài dây băng, khung máy, con lăn, động cơ và bộ điều khiển cũng cần được lựa chọn phù hợp để toàn bộ hệ thống hoạt động ổn định.
Hạn chế phát sinh bụi và nhiễm bẩn
Trong sản xuất điện tử, bụi có thể ảnh hưởng đến bề mặt linh kiện, mối hàn hoặc chất lượng của một số công đoạn lắp ráp. Do đó, băng tải nên có bề mặt ít bong tróc, dễ vệ sinh và phù hợp với điều kiện môi trường sản xuất.
Nếu dây chuyền có yêu cầu kiểm soát bụi nghiêm ngặt, doanh nghiệp cần đánh giá cả vật liệu băng, con lăn, cơ cấu truyền động và các vị trí có khả năng phát sinh hạt bụi do ma sát.
Không phải mọi loại băng chống tĩnh điện đều phù hợp với phòng sạch. Khi sử dụng trong môi trường này, cần kiểm tra thêm các yêu cầu về phát sinh hạt, hóa chất vệ sinh và tiêu chuẩn phòng sạch áp dụng.
Có thể tích hợp với hệ thống kiểm soát ESD
Băng tải là một thành phần trong hệ thống kiểm soát phóng tĩnh điện của nhà máy. Hiệu quả thực tế còn phụ thuộc vào việc liên kết với khung máy, con lăn, dây tiếp địa và các thiết bị kiểm soát tĩnh điện khác.
Tùy thiết kế, cần xác định đường tiêu tán điện tích phù hợp và kiểm tra tính liên tục của đường dẫn. Không nên tự ý nối đất dây băng khi chưa xác nhận cấu trúc vật liệu và hướng dẫn của nhà sản xuất, bởi cách kết nối không phù hợp có thể làm giảm hiệu quả kiểm soát ESD hoặc tạo rủi ro điện.

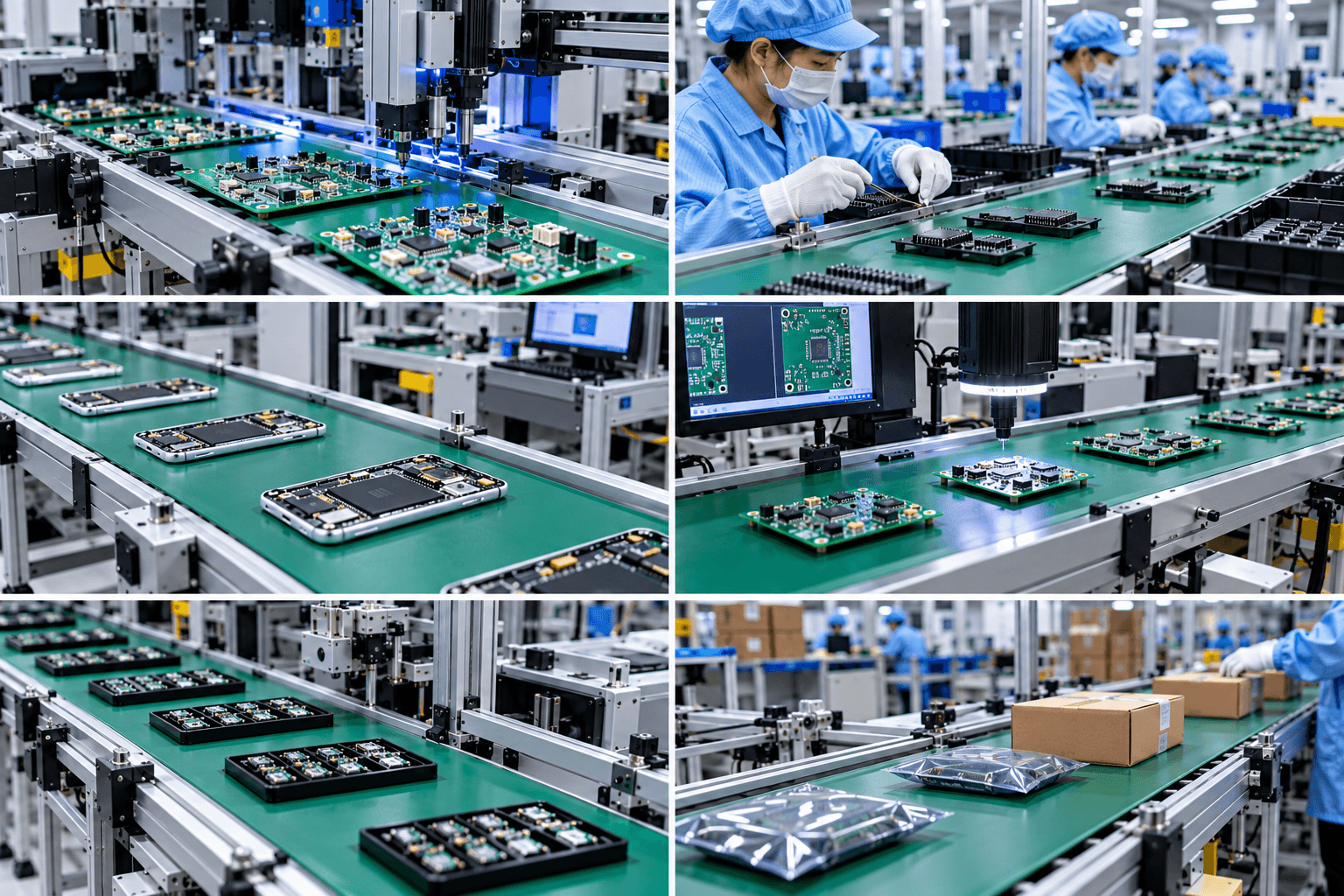

3. Ứng dụng của băng tải chống tĩnh điện trong ngành điện tử
Băng tải chống tĩnh điện có thể được sử dụng ở nhiều công đoạn khác nhau, từ cấp linh kiện đến kiểm tra và đóng gói. Mỗi ứng dụng cần được lựa chọn theo loại sản phẩm và yêu cầu kỹ thuật cụ thể.
Dây chuyền lắp ráp bo mạch PCB
Bo mạch PCB có thể tích hợp nhiều linh kiện nhạy cảm với phóng tĩnh điện. Trong quá trình vận chuyển giữa các công đoạn, việc kiểm soát điện tích giúp giảm một nguồn rủi ro có thể ảnh hưởng đến linh kiện.
Băng tải có thể được bố trí giữa các vị trí lắp ráp, kiểm tra ngoại quan hoặc chuyển bo mạch đến công đoạn tiếp theo. Bề mặt băng cần phù hợp với kích thước bo mạch, hạn chế trầy xước và bảo đảm khả năng định vị sản phẩm.
Đối với dây chuyền tự động, tốc độ băng tải cần đồng bộ với thiết bị gắp đặt, máy kiểm tra và hệ thống điều khiển. Điều này giúp hạn chế tình trạng ùn sản phẩm hoặc sai lệch vị trí trong quá trình vận chuyển.
Sản xuất và lắp ráp linh kiện điện tử
Các linh kiện như cảm biến, IC, module điện tử và linh kiện bán dẫn có thể nhạy cảm với phóng tĩnh điện tùy cấu tạo. Băng tải chống tĩnh điện hỗ trợ vận chuyển sản phẩm giữa các khu vực làm việc khi được tích hợp đúng vào hệ thống ESD.
Với linh kiện kích thước nhỏ, cần quan tâm đến độ phẳng, độ bám và khả năng giữ sản phẩm ổn định. Nếu linh kiện được đặt trên khay hoặc đồ gá chuyên dụng, cần kiểm tra sự tương thích giữa dây băng và vật liệu tiếp xúc.
Ngoài đặc tính điện, thiết kế băng tải cũng cần đáp ứng yêu cầu về khoảng cách vận chuyển, tốc độ, độ chính xác và khả năng phối hợp với các công đoạn tự động.
Dây chuyền sản xuất thiết bị điện tử tiêu dùng
Trong quá trình lắp ráp điện thoại, máy tính, thiết bị gia dụng điện tử và các sản phẩm tương tự, băng tải được sử dụng để vận chuyển vỏ máy, cụm linh kiện hoặc sản phẩm bán thành phẩm.
Không phải mọi bộ phận đều có cùng mức độ nhạy cảm với tĩnh điện. Vì vậy, doanh nghiệp nên xác định những công đoạn cần kiểm soát ESD thay vì lựa chọn dây băng chỉ dựa trên tên ngành.
Ở các vị trí cần kiểm soát điện tích, băng tải phải đáp ứng yêu cầu kỹ thuật của sản phẩm và tương thích với quy trình thao tác của nhân viên. Đồng thời, cần bảo đảm dây băng không làm trầy bề mặt hoặc ảnh hưởng đến lớp hoàn thiện của thiết bị.
Khu vực kiểm tra và thử nghiệm linh kiện
Các công đoạn kiểm tra điện, kiểm tra ngoại quan và thử nghiệm chức năng có thể sử dụng băng tải để chuyển sản phẩm qua nhiều vị trí làm việc.
Đối với những thiết bị kiểm tra tự động, băng tải cần có khả năng duy trì tốc độ và vị trí sản phẩm ổn định. Đặc tính điện của băng phải phù hợp với yêu cầu kiểm soát ESD tại khu vực đó.
Nếu hệ thống có cảm biến, bộ đọc mã hoặc cơ cấu định vị, cần kiểm tra khả năng phối hợp giữa dây băng, bộ điều khiển và các thiết bị ngoại vi trước khi đưa vào vận hành chính thức.
Đóng gói và phân loại sản phẩm điện tử
Băng tải có thể được sử dụng để chuyển sản phẩm đến khu vực phân loại, đóng gói hoặc lưu kho. Trong các công đoạn này, việc hạn chế tích tụ điện tích giúp giảm nguy cơ phát sinh phóng tĩnh điện khi sản phẩm tiếp xúc với vật liệu đóng gói hoặc các bề mặt khác.
Nếu sản phẩm cần đóng gói trong bao bì bảo vệ ESD, cần bảo đảm quy trình vận chuyển và đóng gói đồng bộ với yêu cầu bảo vệ sản phẩm. Băng tải chống tĩnh điện không thể thay thế bao bì chuyên dụng hoặc quy trình xử lý linh kiện theo yêu cầu của nhà sản xuất.

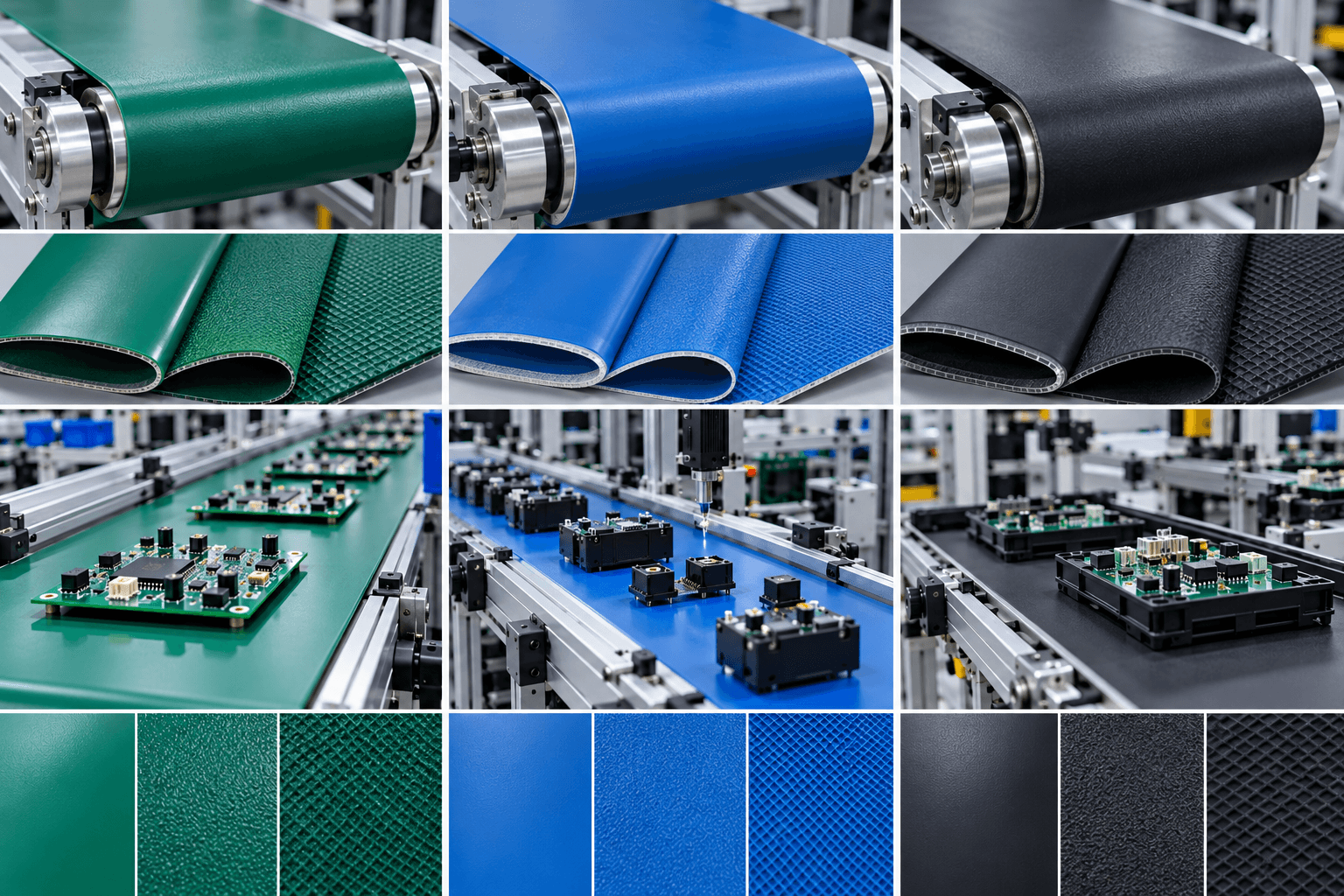

4. Các loại băng tải chống tĩnh điện phổ biến
Vật liệu dây băng cần được lựa chọn theo yêu cầu vận chuyển, đặc tính điện và điều kiện môi trường. Một số nhóm vật liệu thường được cân nhắc trong ngành điện tử gồm PVC, PU và cao su có đặc tính kiểm soát tĩnh điện.
Băng tải PVC chống tĩnh điện
Băng tải PVC có thể được thiết kế với các đặc tính điện phù hợp cho một số ứng dụng vận chuyển linh kiện và sản phẩm điện tử. Vật liệu này có nhiều lựa chọn về độ dày, bề mặt và cấu trúc lớp.
Ưu điểm của loại băng này là có thể đáp ứng nhiều cấu hình dây chuyền với chi phí tương đối linh hoạt. Tuy nhiên, không phải mọi dây băng PVC đều có khả năng chống tĩnh điện. Người mua cần kiểm tra rõ mã sản phẩm và thông số điện được công bố.
PVC phù hợp hay không còn phụ thuộc vào nhiệt độ, tải trọng, yêu cầu vệ sinh và mức độ ma sát trong quá trình vận hành.
Băng tải PU chống tĩnh điện
Băng tải PU được cân nhắc trong các ứng dụng cần bề mặt phù hợp với sản phẩm, khả năng chống mài mòn và yêu cầu vệ sinh nhất định. Một số dòng PU chuyên dụng có thể được thiết kế với đặc tính điện đáp ứng yêu cầu ESD.
Loại băng này có thể phù hợp với các công đoạn vận chuyển linh kiện, cụm chi tiết hoặc sản phẩm đã lắp ráp, tùy thông số cụ thể. Cần kiểm tra khả năng chịu tải, độ dày, độ bền mối nối và mức điện trở trước khi lựa chọn.
Không nên mặc định PU luôn chống tĩnh điện hoặc tốt hơn PVC trong mọi trường hợp. Chỉ những sản phẩm có đặc tính điện được xác nhận mới nên được đưa vào hệ thống yêu cầu kiểm soát ESD.
Băng tải cao su chống tĩnh điện
Một số loại băng cao su được thiết kế để kiểm soát điện tích và phục vụ các ứng dụng công nghiệp đặc thù. Tùy cấu tạo, vật liệu có thể đáp ứng yêu cầu về độ bền cơ học, độ bám và điều kiện làm việc nhất định.
Tuy nhiên, băng cao su không phải lúc nào cũng là lựa chọn tối ưu cho dây chuyền điện tử. Cần đánh giá khả năng phát sinh bụi, mùi, mức độ tương thích với linh kiện và yêu cầu vệ sinh của môi trường sản xuất.
Với các công đoạn yêu cầu độ sạch cao hoặc vận chuyển sản phẩm có bề mặt nhạy cảm, nên yêu cầu nhà cung cấp cung cấp mẫu và dữ liệu thử nghiệm trước khi chốt vật liệu.
5. Cách lựa chọn băng tải chống tĩnh điện phù hợp
Để lựa chọn đúng, doanh nghiệp nên bắt đầu từ yêu cầu kỹ thuật của dây chuyền thay vì chỉ chọn theo vật liệu hoặc giá thành.
Xác định mức độ nhạy cảm của sản phẩm với ESD
Trước tiên, cần xác định loại linh kiện được vận chuyển và yêu cầu bảo vệ do nhà sản xuất linh kiện quy định. Các sản phẩm bán dẫn, IC hoặc cụm điện tử có thể có yêu cầu kiểm soát phóng tĩnh điện khác nhau.
Từ đó, doanh nghiệp xác định đặc tính điện cần thiết cho dây băng, khung máy và các bộ phận liên quan. Nếu nhà máy đã có chương trình kiểm soát ESD, nên đối chiếu yêu cầu mua sắm với quy trình hiện hành để bảo đảm tính đồng bộ.
Kiểm tra thông số điện của dây băng
Đây là bước quan trọng khi lựa chọn băng tải chống tĩnh điện. Cần yêu cầu nhà cung cấp công bố các thông số như điện trở bề mặt, điện trở xuyên qua vật liệu hoặc chỉ tiêu phù hợp với phương pháp thử được áp dụng.
Không nên chấp nhận mô tả chung chung như “chống tĩnh điện tốt” mà không có dữ liệu kỹ thuật. Đồng thời, cần kiểm tra điều kiện thử nghiệm vì độ ẩm, nhiệt độ và phương pháp đo có thể ảnh hưởng đến kết quả.
Nếu dây chuyền yêu cầu kiểm soát ESD nghiêm ngặt, nên thử nghiệm mẫu theo tiêu chí đã thống nhất trước khi đặt hàng số lượng lớn.
Chọn vật liệu theo tải trọng và điều kiện làm việc
Cần xác định khối lượng sản phẩm, kích thước, tốc độ vận chuyển, nhiệt độ môi trường và mức độ tiếp xúc với dầu hoặc hóa chất vệ sinh.
Với sản phẩm nhẹ, bề mặt và độ ổn định khi vận chuyển có thể quan trọng hơn độ dày lớn. Với sản phẩm nặng hoặc dây chuyền hoạt động liên tục, cần kiểm tra độ bền cơ học, độ giãn và khả năng chống mài mòn.
Nếu băng tải hoạt động trong môi trường có yêu cầu đặc biệt về độ sạch, cần đánh giá thêm khả năng phát sinh hạt bụi và sự tương thích của vật liệu với quy trình vệ sinh.
Xác định kích thước và cấu hình băng tải
Chiều rộng, chiều dài và độ dày dây băng phải phù hợp với kết cấu máy. Bên cạnh đó, cần xác định tốc độ, đường kính con lăn, phương thức truyền động và kiểu mối nối.
Với dây chuyền tự động, việc lựa chọn băng tải cần tính đến yêu cầu đồng bộ với cảm biến, đồ gá và thiết bị gắp đặt. Băng bị lệch hoặc trượt có thể ảnh hưởng đến độ chính xác của quá trình vận chuyển. Ngoài ra, nên kiểm tra khả năng thay thế dây băng và thời gian bảo trì để hạn chế ảnh hưởng đến hoạt động sản xuất.
6. Đánh giá khả năng kết nối với hệ thống ESD
Dây băng chỉ phát huy hiệu quả khi được tích hợp đúng với hệ thống kiểm soát tĩnh điện. Cần xác định đường tiêu tán điện tích, phương án kết nối các bộ phận và cách kiểm tra định kỳ.
Tùy thiết kế, hệ thống có thể cần kết hợp với thảm ESD, dây đeo cổ tay, thiết bị ion hóa, bao bì bảo vệ và các biện pháp kiểm soát khác. Không phải công đoạn nào cũng cần tất cả các thiết bị này; phương án cụ thể nên dựa trên đánh giá rủi ro của nhà máy.
7. Cân đối giá thành và tuổi thọ sử dụng
Giá mua là một yếu tố cần xem xét, nhưng không nên là tiêu chí duy nhất. Dây băng có giá thấp nhưng không đáp ứng thông số điện hoặc nhanh xuống cấp có thể làm tăng chi phí thay thế và nguy cơ gián đoạn sản xuất.
Nên so sánh báo giá dựa trên cùng thông số kỹ thuật, bao gồm vật liệu, độ dày, kích thước, đặc tính điện, mối nối, thời gian giao hàng và chính sách hỗ trợ. Với dây chuyền quan trọng, cần ưu tiên sản phẩm có hồ sơ kỹ thuật rõ ràng và khả năng cung cấp ổn định.

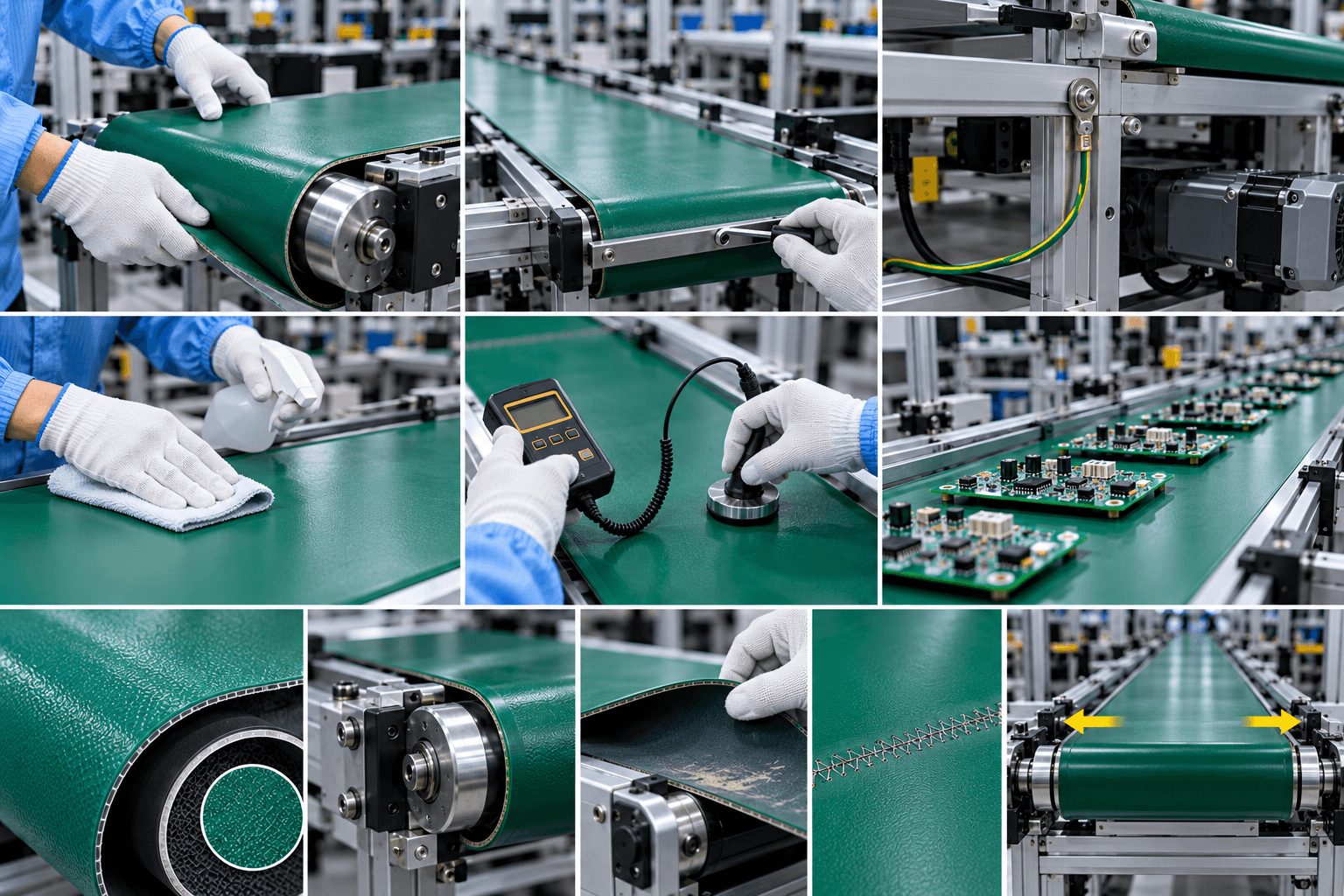

8. Lưu ý khi lắp đặt và bảo trì băng tải chống tĩnh điện
Sau khi lựa chọn đúng vật liệu, doanh nghiệp cần duy trì đặc tính điện và chất lượng cơ học của dây băng trong suốt quá trình sử dụng.
Lắp đặt đúng kỹ thuật
Trước khi lắp, cần kiểm tra kích thước dây băng, mối nối, con lăn và hệ thống truyền động. Băng phải được căn chỉnh đúng để hạn chế lệch băng, trượt và mài mòn không đồng đều.
Việc kết nối với hệ thống kiểm soát ESD phải tuân thủ thiết kế và hướng dẫn của nhà sản xuất. Không nên tự ý thay đổi vật liệu tiếp xúc hoặc phủ thêm lớp bảo vệ khi chưa xác nhận tính tương thích điện.
Vệ sinh bằng phương pháp phù hợp
Bụi bẩn và cặn vật liệu có thể ảnh hưởng đến bề mặt dây băng. Tuy nhiên, chất tẩy rửa không phù hợp cũng có thể làm thay đổi đặc tính điện hoặc gây hư hại lớp phủ.
Doanh nghiệp nên sử dụng phương pháp vệ sinh được nhà sản xuất khuyến nghị. Trước khi áp dụng hóa chất mới, cần xác nhận khả năng tương thích và kiểm tra trên mẫu nếu cần thiết.
Kiểm tra định kỳ đặc tính điện
Không nên chỉ kiểm tra bằng mắt để xác định băng tải còn đáp ứng yêu cầu chống tĩnh điện hay không. Cần đo kiểm theo phương pháp phù hợp, với thiết bị đo được sử dụng đúng quy trình.
Tần suất kiểm tra phụ thuộc vào mức độ quan trọng của dây chuyền, môi trường làm việc và yêu cầu kiểm soát ESD. Nếu dây băng bị mài mòn, thay đổi bề mặt hoặc được sửa chữa, cần đánh giá lại đặc tính điện trước khi đưa vào sử dụng.
Theo dõi tình trạng cơ học
Cần kiểm tra độ căng, độ lệch, mối nối và các dấu hiệu nứt, rách hoặc bong lớp phủ. Khi phát hiện hư hỏng, nên xử lý sớm để tránh ảnh hưởng đến sản phẩm và các bộ phận khác của hệ thống.
Nếu thay dây băng mới, cần xác nhận sản phẩm thay thế có thông số điện tương đương với yêu cầu thiết kế. Không nên thay bằng dây băng thông thường chỉ vì kích thước tương tự.
Câu hỏi thường gặp về băng tải chống tĩnh điện
1. Băng tải chống tĩnh điện có cần nối đất không?
Điều này phụ thuộc vào cấu tạo dây băng và thiết kế hệ thống. Một số giải pháp cần đường tiêu tán điện tích được kiểm soát, trong khi cách kết nối cụ thể phải theo hướng dẫn kỹ thuật. Không nên tự ý nối đất nếu chưa xác định đặc tính điện của vật liệu.
2. Băng tải PVC có chống tĩnh điện không?
Không phải mọi loại PVC đều chống tĩnh điện. Chỉ nên lựa chọn sản phẩm có thông số điện được nhà sản xuất xác nhận và phù hợp với yêu cầu của dây chuyền điện tử.
3. Băng tải chống tĩnh điện có thay thế được toàn bộ thiết bị ESD không?
Không. Dây băng chỉ là một thành phần trong hệ thống kiểm soát tĩnh điện. Nhà máy vẫn cần đánh giá các yếu tố như tiếp địa, thao tác nhân viên, bao bì, đồ gá và môi trường làm việc theo yêu cầu bảo vệ linh kiện.
4. Khi nào cần thay băng tải chống tĩnh điện?
Nên cân nhắc thay khi dây băng bị nứt, rách, bong lớp phủ, mài mòn nghiêm trọng hoặc không còn đáp ứng thông số điện yêu cầu. Quyết định thay cần dựa trên kết quả kiểm tra và hướng dẫn của nhà sản xuất.
Xem thêm
Băng tải thủy sản: Cấu tạo, vật liệu, yêu cầu vệ sinh và ứng dụng trong nhà máy chế biến
Băng tải chống tĩnh điện đóng vai trò quan trọng trong việc kiểm soát nguy cơ phóng tĩnh điện tại các dây chuyền sản xuất và lắp ráp linh kiện điện tử. Tuy nhiên, hiệu quả sử dụng phụ thuộc vào đặc tính điện của dây băng, vật liệu, cấu hình máy và cách tích hợp với hệ thống ESD.
Doanh nghiệp nên xác định yêu cầu bảo vệ linh kiện, kiểm tra thông số kỹ thuật và đánh giá mẫu trước khi đặt hàng. Hãy liên hệ với chúng tôi để được tư vấn lựa chọn các loại băng tải phù hợp với đặc điểm dây chuyền, điều kiện vận hành và yêu cầu kiểm soát tĩnh điện của nhà máy.
