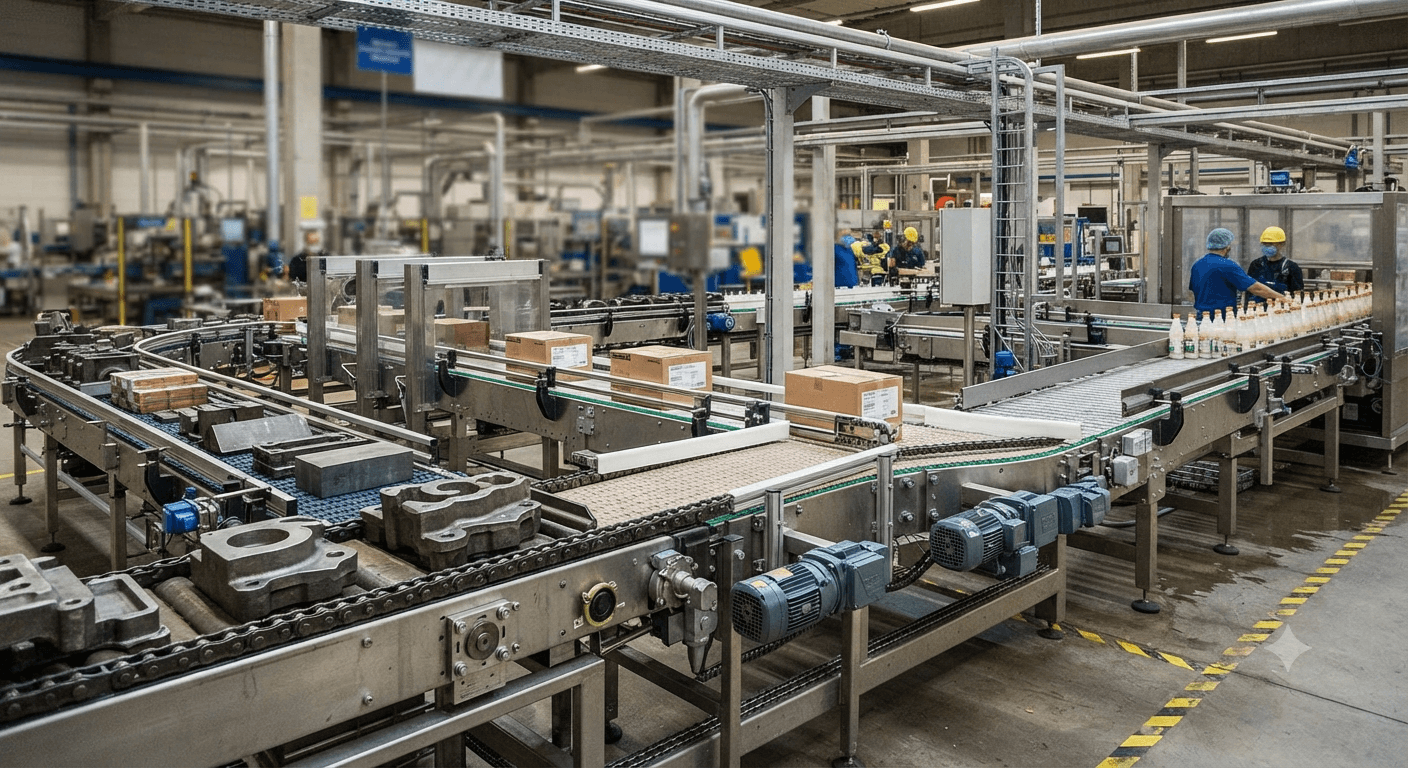

Cách chọn băng tải xích không nên chỉ dựa vào giá thành hoặc kích thước dây chuyền. Mỗi loại hàng hóa và môi trường sản xuất sẽ yêu cầu một cấu hình xích, khung, động cơ và bề mặt vận chuyển khác nhau. Xác định đúng các thông số ngay từ đầu giúp hệ thống hoạt động ổn định, hạn chế quá tải và thuận tiện cho bảo trì về sau.

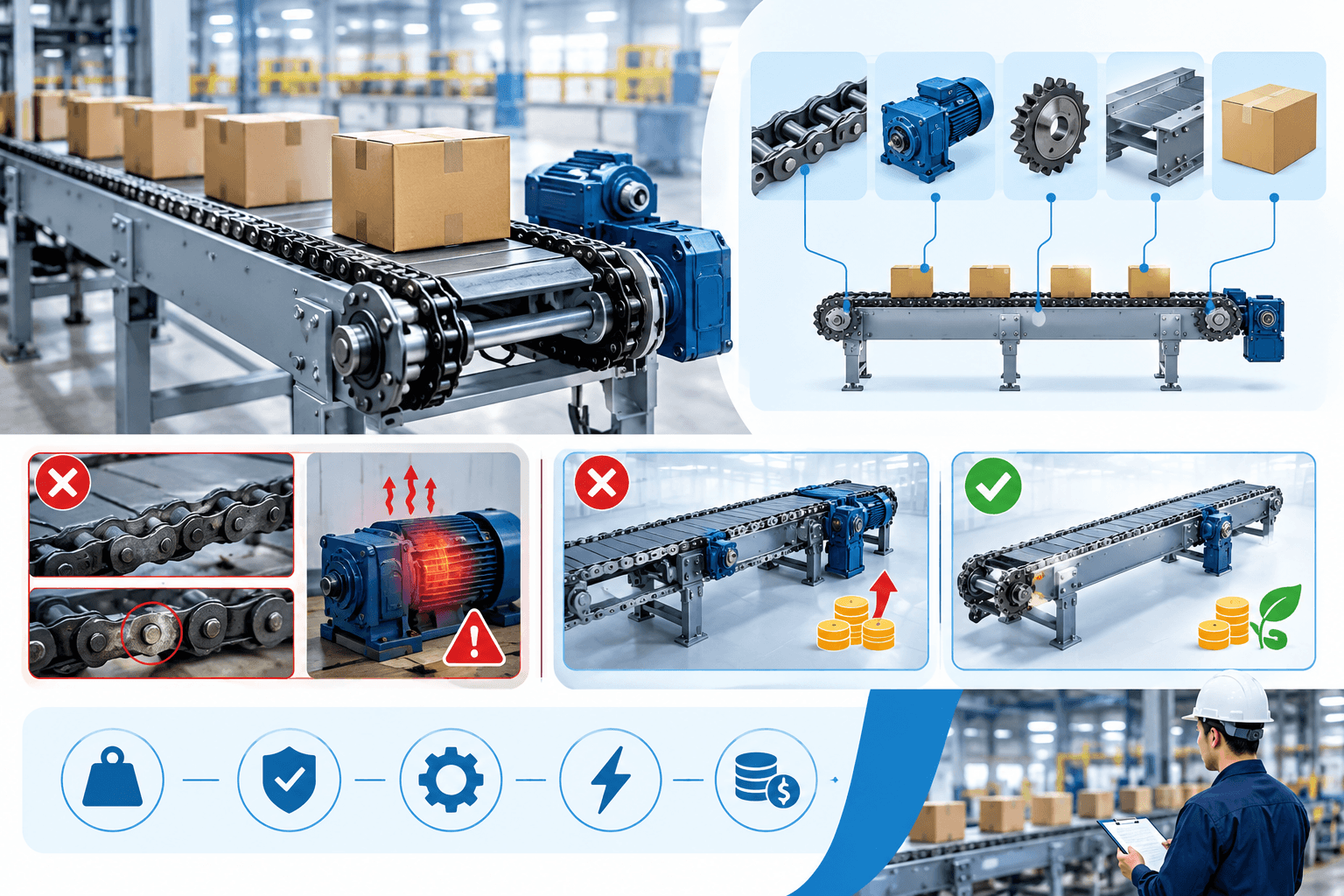

1. Vì sao cần chọn băng tải xích đúng ngay từ đầu?
Băng tải xích thường được sử dụng để vận chuyển hàng hóa có tải trọng từ nhẹ đến lớn, đặc biệt với những sản phẩm cần độ ổn định cao khi di chuyển. Tuy nhiên, khả năng làm việc của hệ thống phụ thuộc vào sự đồng bộ giữa xích, động cơ, nhông, khung và hàng hóa.
Nếu chọn xích không phù hợp, hệ thống có thể bị giãn, mòn hoặc chạy không ổn định. Động cơ cũng có thể phải làm việc với tải cao hơn thiết kế nếu tổng tải và điều kiện vận hành không được tính toán chính xác.
Ngược lại, cấu hình quá lớn so với nhu cầu cũng làm tăng chi phí đầu tư và tiêu hao năng lượng không cần thiết. Vì vậy, lựa chọn cần dựa trên điều kiện sử dụng thực tế thay vì chỉ nhìn vào tải trọng danh nghĩa.
2. Cách chọn băng tải xích phù hợp theo từng yếu tố
2.1. Xác định loại hàng hóa cần vận chuyển
Đây là bước đầu tiên trong quá trình lựa chọn. Cần xác định hàng hóa là thùng carton, chai lọ, pallet, linh kiện cơ khí, khay, bao bì hay vật liệu dạng kiện. Kích thước và hình dạng đáy hàng hóa ảnh hưởng trực tiếp đến cách bố trí xích. Hàng có đáy phẳng thường dễ bố trí trên nhiều sợi xích song song. Với sản phẩm nhỏ hoặc đáy không ổn định, cần tính toán khoảng cách giữa các mắt xích và bộ phận đỡ. Ngoài khối lượng, cũng cần xem xét hàng có dễ trượt, dễ đổ hoặc cần giữ cố định trong quá trình vận chuyển hay không.

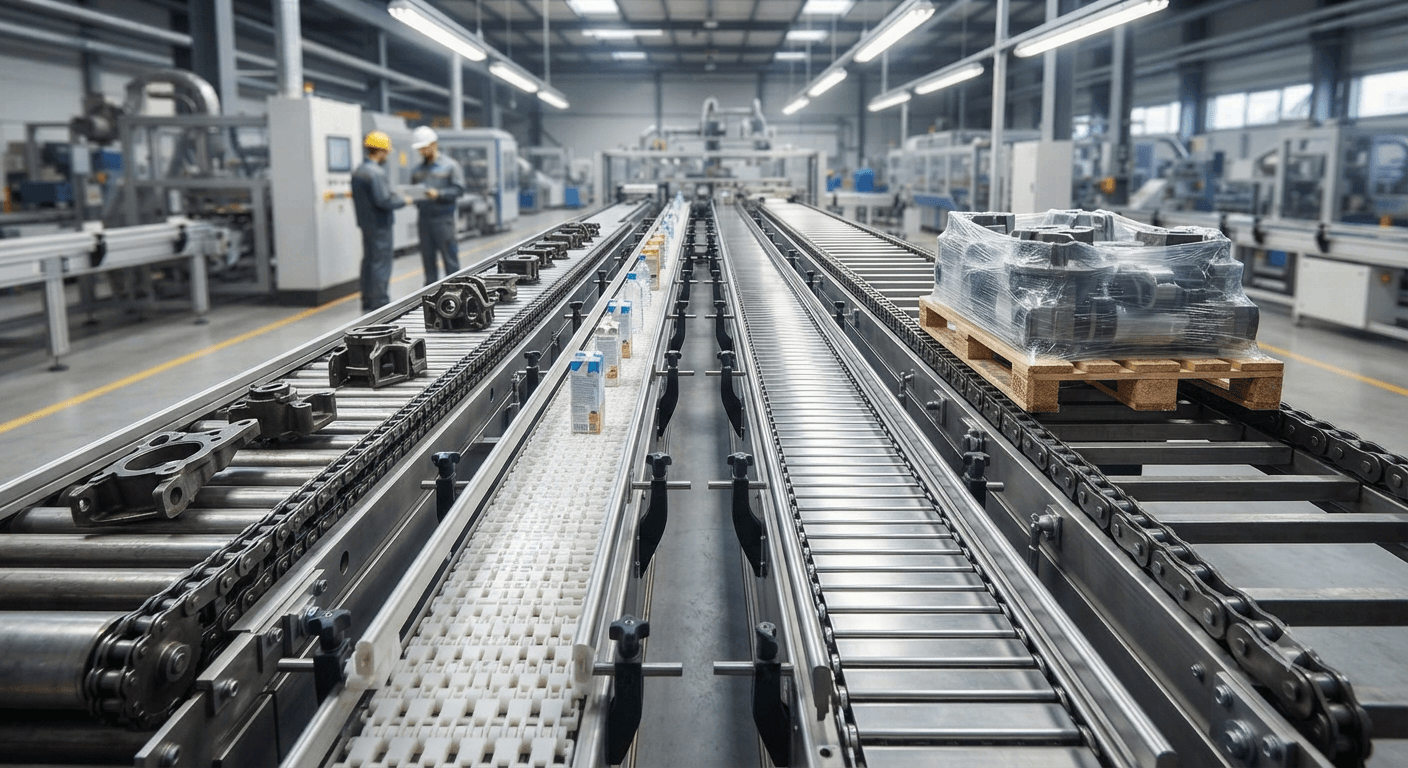

2.2. Chọn loại xích phù hợp
Loại xích là yếu tố quan trọng khi tìm hiểu cách chọn băng tải xích. Không phải tất cả hệ thống đều sử dụng cùng một loại xích.
Xích con lăn: Xích con lăn thường được sử dụng trong nhiều hệ thống truyền động công nghiệp nhờ kết cấu phổ biến và khả năng truyền lực tốt. Tùy thiết kế, xích có thể kết hợp với thanh đỡ hoặc các chi tiết vận chuyển để tạo thành bề mặt tải. Loại xích này phù hợp với nhiều ứng dụng cơ khí và dây chuyền vận chuyển hàng hóa.
Xích nhựa: Xích nhựa thường được sử dụng trong những dây chuyền cần bề mặt vận chuyển phù hợp với chai, lon, hộp hoặc sản phẩm có yêu cầu nhất định về vật liệu tiếp xúc. Ưu điểm của xích nhựa là trọng lượng tương đối nhẹ và có thể đáp ứng một số môi trường cần hạn chế ăn mòn. Tuy nhiên, khả năng chịu tải và nhiệt độ cần được kiểm tra theo từng loại vật liệu.
Xích inox: Xích inox phù hợp với những môi trường có độ ẩm cao hoặc yêu cầu khả năng chống ăn mòn tốt hơn. Loại xích này thường được quan tâm trong ngành thực phẩm, đồ uống, thủy sản hoặc những khu vực thường xuyên tiếp xúc với nước. Việc lựa chọn mác inox cần dựa trên hóa chất, nhiệt độ và quy trình vệ sinh thực tế.
Xích tải nặng: Với pallet, kiện hàng hoặc sản phẩm có khối lượng lớn, cần sử dụng cấu hình xích có khả năng chịu tải phù hợp. Không nên chỉ nhìn vào tải trọng tối đa của xích. Khả năng tải thực tế còn phụ thuộc vào số lượng sợi xích, khoảng cách giữa các điểm đỡ, chiều dài băng tải và cụm truyền động.
2.3. Xác định tải trọng của băng tải
Tải trọng là thông số quan trọng tiếp theo khi lựa chọn. Cần xác định cả khối lượng của một sản phẩm và tổng khối lượng hàng có thể xuất hiện đồng thời trên băng tải. Ví dụ, nếu mỗi thùng hàng nặng 30 kg nhưng trên tuyến có nhiều thùng cùng lúc, tải trọng mà hệ thống phải chịu sẽ lớn hơn nhiều so với khối lượng của một thùng.
Ngoài tải tĩnh, cần tính đến tải khi khởi động. Động cơ phải tạo đủ mô-men để đưa toàn bộ hệ thống từ trạng thái đứng yên sang chuyển động. Nếu tải lớn hoặc tuyến dài, yêu cầu đối với bộ truyền động sẽ tăng lên. Vì vậy, khi xác định tải trọng, nên cung cấp cho đơn vị thiết kế các thông tin gồm:
- Khối lượng một sản phẩm.
- Số lượng sản phẩm trên một mét băng tải.
- Tổng tải tối đa trên tuyến.
- Cách phân bố hàng hóa.
- Tần suất cấp và lấy hàng.
- Tình trạng tải liên tục hay theo từng chu kỳ.
Những thông tin này giúp lựa chọn xích, nhông, trục và động cơ phù hợp hơn.
2.4. Lựa chọn tốc độ vận chuyển
Tốc độ ảnh hưởng trực tiếp đến năng suất và khả năng ổn định của hàng hóa. Tốc độ càng cao không đồng nghĩa với hệ thống càng hiệu quả. Nếu sản phẩm có hình dạng cao, dễ nghiêng hoặc cần định vị chính xác, tốc độ quá cao có thể làm tăng nguy cơ xê dịch. Ngược lại, với dây chuyền có sản lượng lớn, tốc độ quá thấp có thể không đáp ứng yêu cầu sản xuất.
Tốc độ cần được xác định dựa trên số lượng sản phẩm cần vận chuyển trong một khoảng thời gian và thời gian xử lý của các công đoạn liên quan. Đặc biệt, băng tải cần đồng bộ với máy đóng gói, máy chiết rót, robot, máy dán nhãn hoặc thiết bị phân loại. Nếu tốc độ giữa các thiết bị không tương thích, dây chuyền có thể phát sinh tình trạng dồn hàng hoặc thiếu hàng.

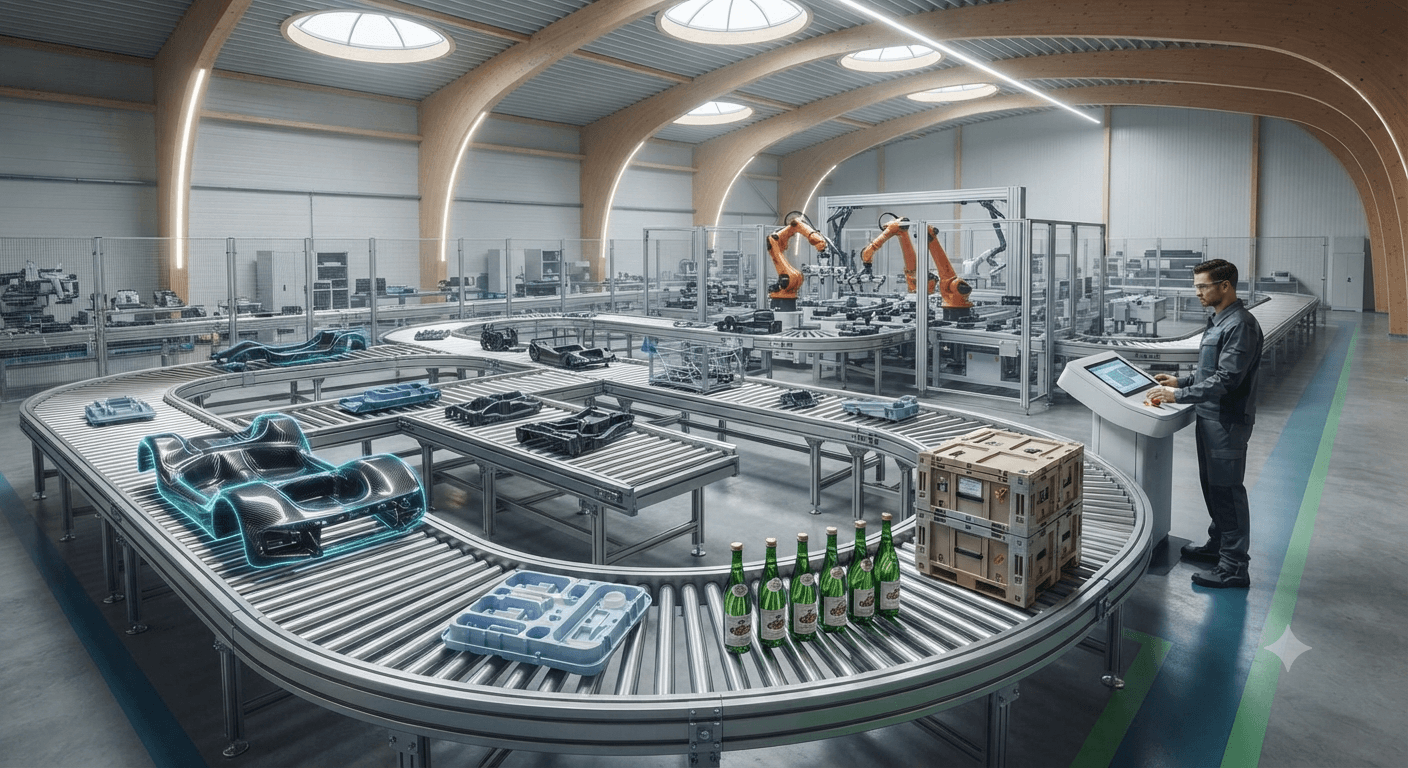

2.5. Chọn bề rộng băng tải theo kích thước sản phẩm
Bề rộng băng tải cần đủ để hàng hóa nằm ổn định trên bề mặt vận chuyển. Không nên lựa chọn kích thước quá sát với chiều rộng sản phẩm. Cần tính đến khoảng hở hai bên để hàng không va vào khung hoặc bộ phận dẫn hướng. Với những sản phẩm có kích thước thay đổi, nên lựa chọn bề rộng dựa trên sản phẩm lớn nhất trong phạm vi vận hành.
Khoảng cách giữa các sợi xích cũng cần được tính toán theo đáy hàng. Nếu khoảng cách quá lớn, sản phẩm nhỏ có thể mất ổn định hoặc lọt xuống khoảng trống. Đối với pallet và kiện hàng lớn, cách bố trí nhiều sợi xích song song giúp phân bố tải tốt hơn và hạn chế áp lực tập trung lên một vị trí.
2.6. Xác định chiều dài và hướng vận chuyển
Chiều dài băng tải ảnh hưởng đến kết cấu khung và yêu cầu đối với hệ thống truyền động. Với tuyến ngắn, việc bố trí động cơ và nhông thường đơn giản hơn. Khi chiều dài tăng, lực kéo của xích và tổn hao trong hệ thống cũng cần được tính toán kỹ hơn.
Nếu băng tải có đoạn cong, nghiêng hoặc nhiều điểm chuyển hướng, thiết kế sẽ phức tạp hơn băng tải chạy thẳng. Khi đó cần xem xét thêm lực cản, khả năng trượt và phương án dẫn hướng. Đối với băng tải nghiêng, hàng hóa cần có khả năng ổn định trên bề mặt xích. Tùy sản phẩm, có thể cần gờ giữ, thanh dẫn hướng hoặc giải pháp chống trượt phù hợp.

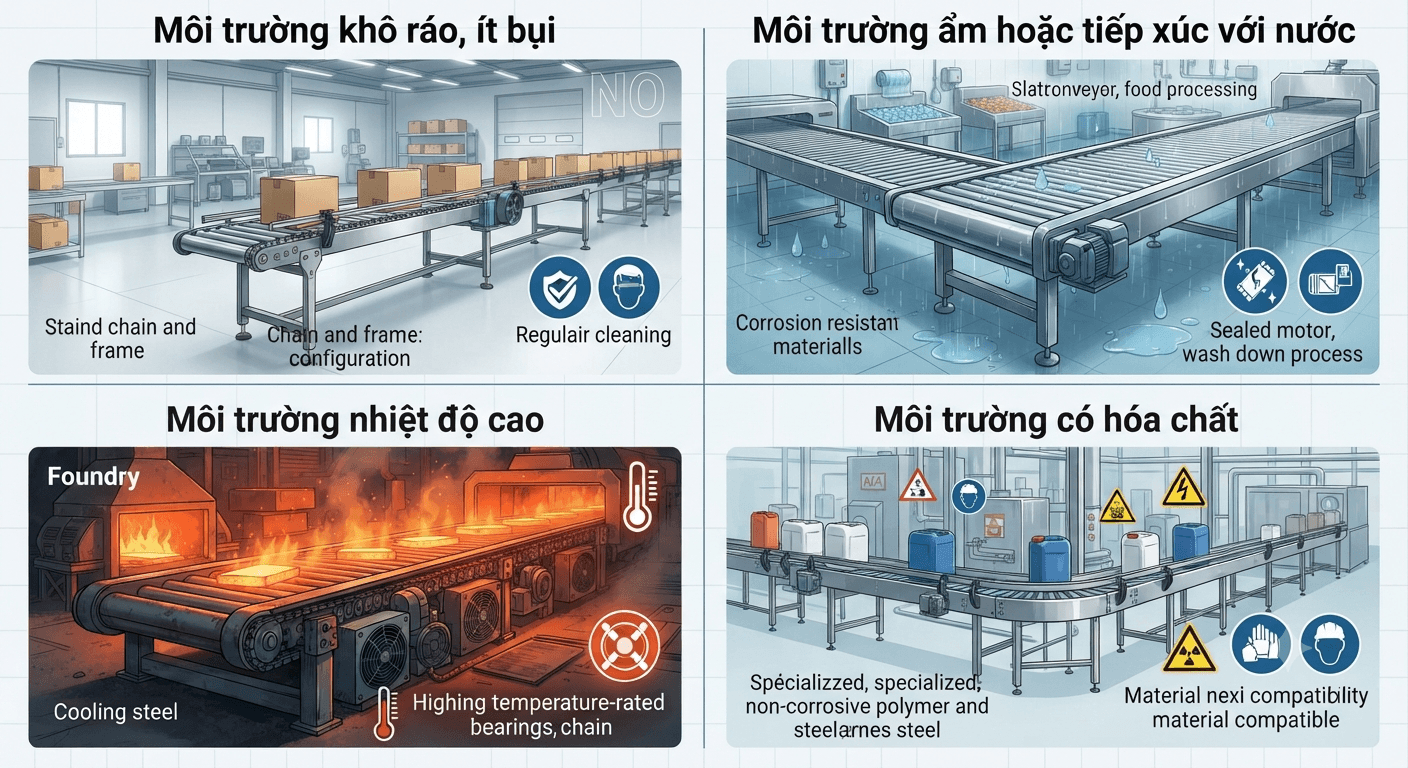

2.7. Chọn băng tải theo điều kiện vận hành
Môi trường khô ráo, ít bụi: Trong môi trường nhà xưởng thông thường, có thể sử dụng cấu hình xích và khung phù hợp với điều kiện cơ khí cơ bản. Tuy nhiên, bụi kim loại, bụi vật liệu hoặc dầu mỡ vẫn có thể ảnh hưởng đến xích và ổ đỡ. Cần xây dựng lịch vệ sinh và bảo dưỡng phù hợp.
Môi trường ẩm hoặc tiếp xúc với nước: Khi băng tải thường xuyên tiếp xúc với nước, cần quan tâm đến khả năng chống ăn mòn của xích, khung và các chi tiết liên quan. Xích inox hoặc vật liệu chống ăn mòn có thể được cân nhắc tùy yêu cầu. Đồng thời, các ổ đỡ và bộ phận truyền động cũng cần có phương án bảo vệ phù hợp.
Môi trường nhiệt độ cao: Nếu vận chuyển sản phẩm nóng hoặc làm việc gần nguồn nhiệt, cần xác định nhiệt độ thực tế mà xích và các chi tiết khác phải chịu. Không nên sử dụng vật liệu chỉ dựa trên khả năng chịu tải mà bỏ qua giới hạn nhiệt độ. Nhiệt có thể làm thay đổi đặc tính của một số vật liệu và ảnh hưởng đến tuổi thọ hệ thống.
Môi trường có hóa chất: Trong khu vực có hóa chất, cần xác định loại hóa chất, nồng độ, nhiệt độ và tần suất tiếp xúc. Những yếu tố này quyết định vật liệu phù hợp cho xích, khung và các bộ phận tiếp xúc. Đây là trường hợp nên cung cấp đầy đủ thông tin môi trường cho đơn vị thiết kế trước khi lựa chọn thiết bị.
2.8. Chọn động cơ và hộp giảm tốc
Động cơ cần đáp ứng được yêu cầu kéo của toàn bộ hệ thống trong điều kiện tải thực tế. Không nên chọn công suất chỉ dựa trên chiều dài băng tải. Các yếu tố như tổng tải, tốc độ, độ nghiêng, ma sát, số lần khởi động và cách phân bố hàng đều ảnh hưởng đến công suất cần thiết.
Hộp giảm tốc có nhiệm vụ truyền mô-men phù hợp đến hệ thống xích. Nếu tỷ số truyền không phù hợp, băng tải có thể chạy quá nhanh hoặc không tạo đủ lực kéo. Đối với hệ thống có tải lớn hoặc thường xuyên khởi động và dừng, cần xem xét kỹ đặc tính động cơ và phương án điều khiển.

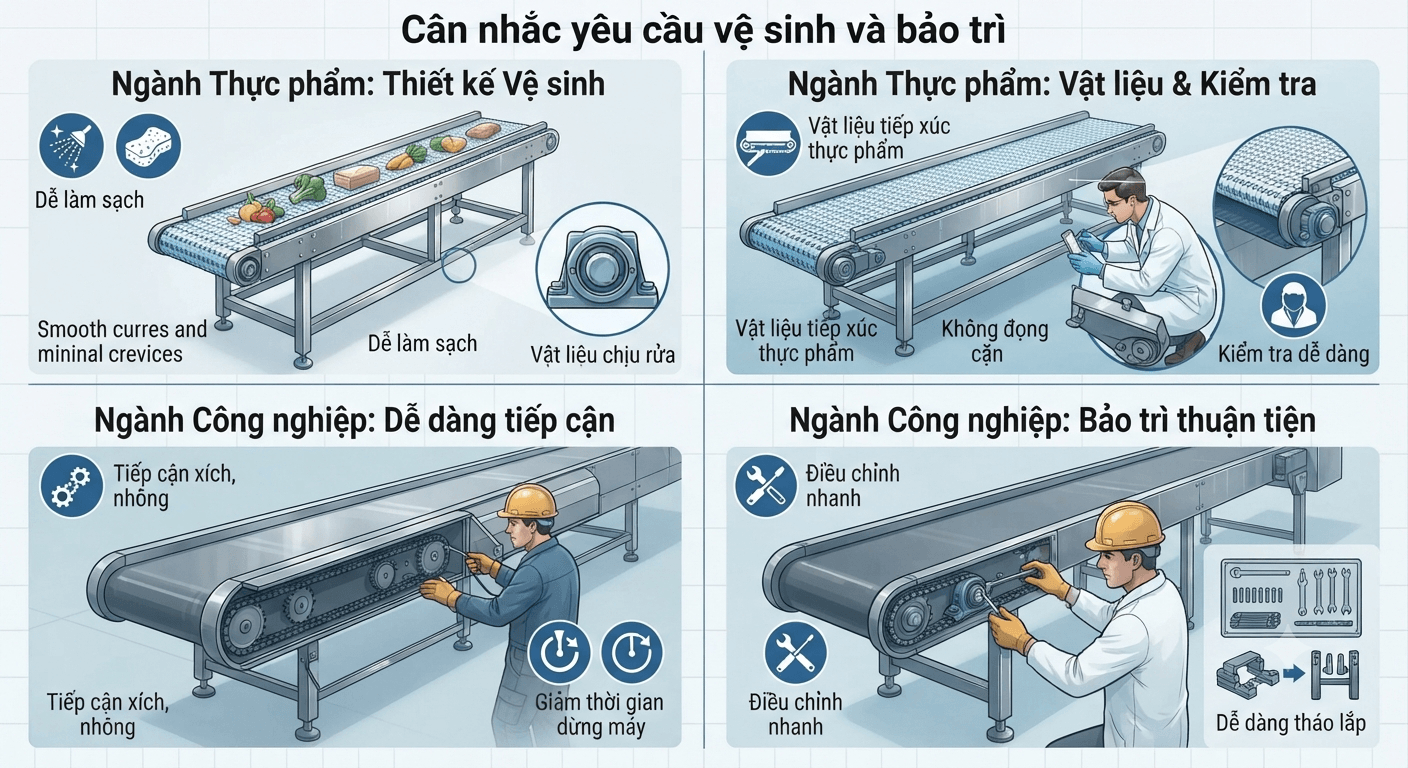

2.9. Cân nhắc yêu cầu vệ sinh và bảo trì
Nếu băng tải được sử dụng trong ngành thực phẩm, việc lựa chọn không chỉ liên quan đến tải trọng mà còn đến khả năng vệ sinh. Cần ưu tiên cấu tạo dễ làm sạch, hạn chế vị trí tích tụ cặn bẩn và lựa chọn vật liệu phù hợp với quy trình vệ sinh. Xích, khung và các chi tiết tiếp xúc cần được xem xét đồng bộ.
Với các ngành công nghiệp thông thường, khả năng tiếp cận xích và nhông để kiểm tra cũng rất quan trọng. Thiết kế thuận tiện bảo trì giúp giảm thời gian dừng máy khi cần xử lý sự cố.
3. Những sai lầm thường gặp khi chọn băng tải xích
Chỉ dựa vào tải trọng của một sản phẩm: Đây là một trong những sai lầm phổ biến. Hệ thống phải chịu tổng tải trên tuyến chứ không chỉ khối lượng của một sản phẩm.
Chọn tốc độ quá cao: Tốc độ cần phù hợp với đặc tính hàng hóa và các thiết bị trong dây chuyền. Tốc độ cao nhưng sản phẩm không ổn định có thể làm giảm hiệu quả vận hành.
Không tính đến môi trường: Một loại xích có thể phù hợp với môi trường khô nhưng chưa chắc đáp ứng được khu vực có nước, hóa chất hoặc nhiệt độ cao.
Không tính đến tải khi khởi động: Động cơ phải tạo đủ lực để đưa hệ thống và hàng hóa từ trạng thái đứng yên sang chuyển động. Bỏ qua yếu tố này có thể khiến hệ thống khó khởi động hoặc động cơ làm việc quá tải.
Chọn cấu hình quá lớn: Thiết bị có thông số cao hơn nhu cầu chưa chắc mang lại hiệu quả kinh tế tốt. Cấu hình dư thừa có thể làm tăng chi phí đầu tư, điện năng và bảo trì.

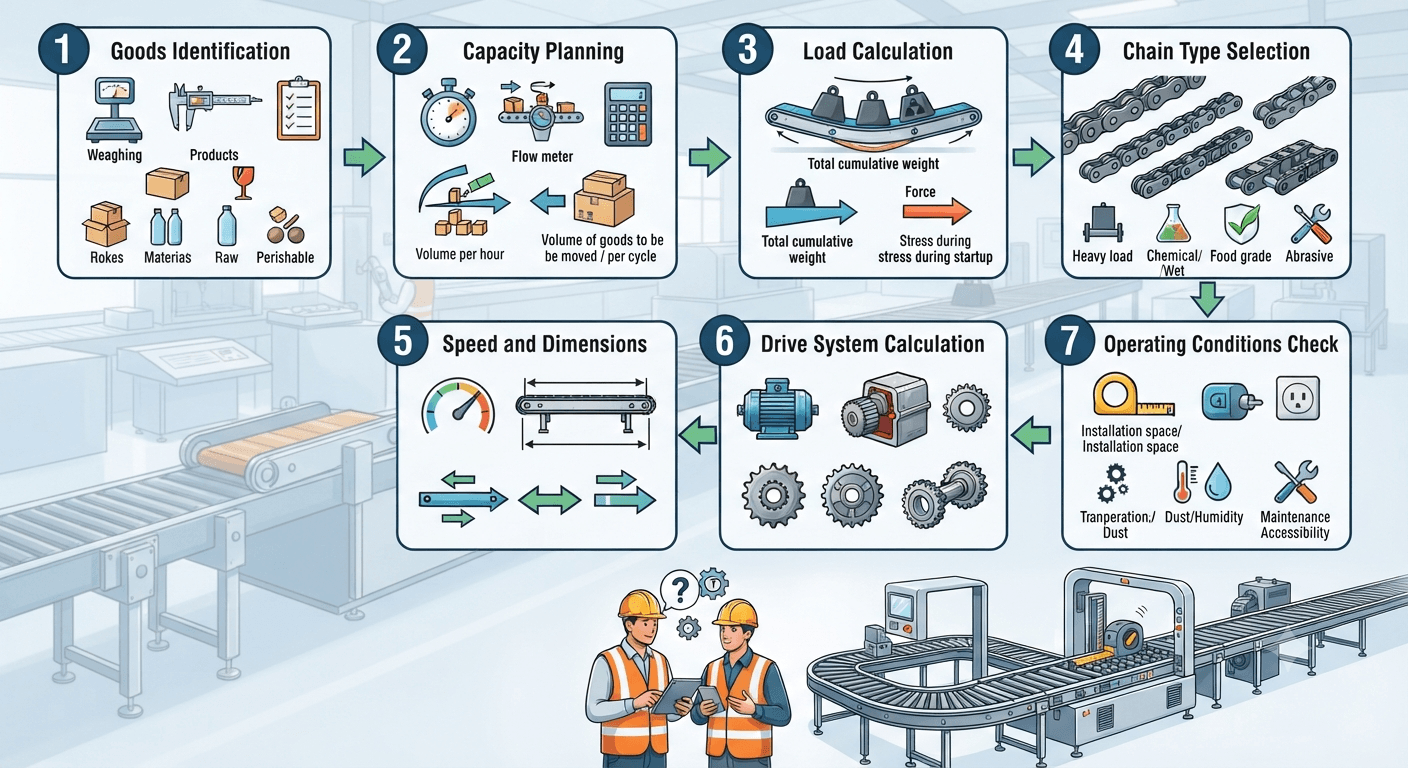

4. Quy trình lựa chọn băng tải xích phù hợp
Để lựa chọn chính xác, có thể thực hiện theo trình tự sau:
- Bước 1: Xác định hàng hóa. Ghi nhận khối lượng, kích thước, hình dạng đáy và đặc tính sản phẩm.
- Bước 2: Xác định năng suất. Tính số lượng hàng cần vận chuyển trong một giờ hoặc một chu kỳ.
- Bước 3: Xác định tải trọng. Tính tổng tải xuất hiện đồng thời trên băng tải và tải trong giai đoạn khởi động.
- Bước 4: Chọn loại xích. Căn cứ vào tải trọng, môi trường, vật liệu hàng và yêu cầu vệ sinh.
- Bước 5: Xác định tốc độ và kích thước. Tính tốc độ, chiều rộng, chiều dài và hướng vận chuyển
- Bước 6: Tính toán truyền động. Lựa chọn động cơ, hộp giảm tốc, nhông và các bộ phận liên quan.
- Bước 7: Kiểm tra điều kiện vận hành. Xem xét không gian lắp đặt, nguồn điện, môi trường và khả năng bảo trì.
Với hệ thống tải nặng hoặc dây chuyền có yêu cầu tự động hóa cao, nên để đơn vị kỹ thuật khảo sát thực tế trước khi chốt cấu hình.
FAQ về cách chọn băng tải xích
1. Cách chọn băng tải xích dựa vào những yếu tố nào?
Cần xem xét loại hàng hóa, tải trọng, kích thước, tốc độ, chiều dài, hướng vận chuyển, môi trường và yêu cầu vệ sinh.
2. Nên chọn xích nhựa hay xích inox?
Lựa chọn phụ thuộc vào tải trọng và môi trường. Xích inox thường được quan tâm ở khu vực ẩm hoặc có yêu cầu chống ăn mòn, trong khi xích nhựa có thể phù hợp với một số dây chuyền chai, lon và sản phẩm nhẹ.
3. Tải trọng có quyết định loại xích không?
Có. Tải trọng là một trong những yếu tố quan trọng để xác định loại xích, số lượng sợi xích và cấu hình truyền động.
Xem thêm
Băng tải xích tải nặng: Đặc điểm, cấu tạo và ứng dụng vận chuyển hàng hóa công nghiệp
Băng tải xích nghiêng: Cấu tạo, góc nghiêng, khả năng chống trượt và ứng dụng thực tế
Cách chọn băng tải xích cần bắt đầu từ hàng hóa và điều kiện vận hành thay vì chỉ dựa vào giá hoặc công suất động cơ. Loại xích, tải trọng, tốc độ, kích thước, chiều dài và môi trường đều cần được xem xét đồng thời.
Một hệ thống được lựa chọn đúng sẽ giúp vận chuyển ổn định, giảm nguy cơ quá tải và thuận tiện hơn trong quá trình bảo dưỡng. Với dây chuyền có yêu cầu đặc biệt, việc khảo sát thực tế và tính toán cấu hình trước khi chế tạo là bước cần thiết.
