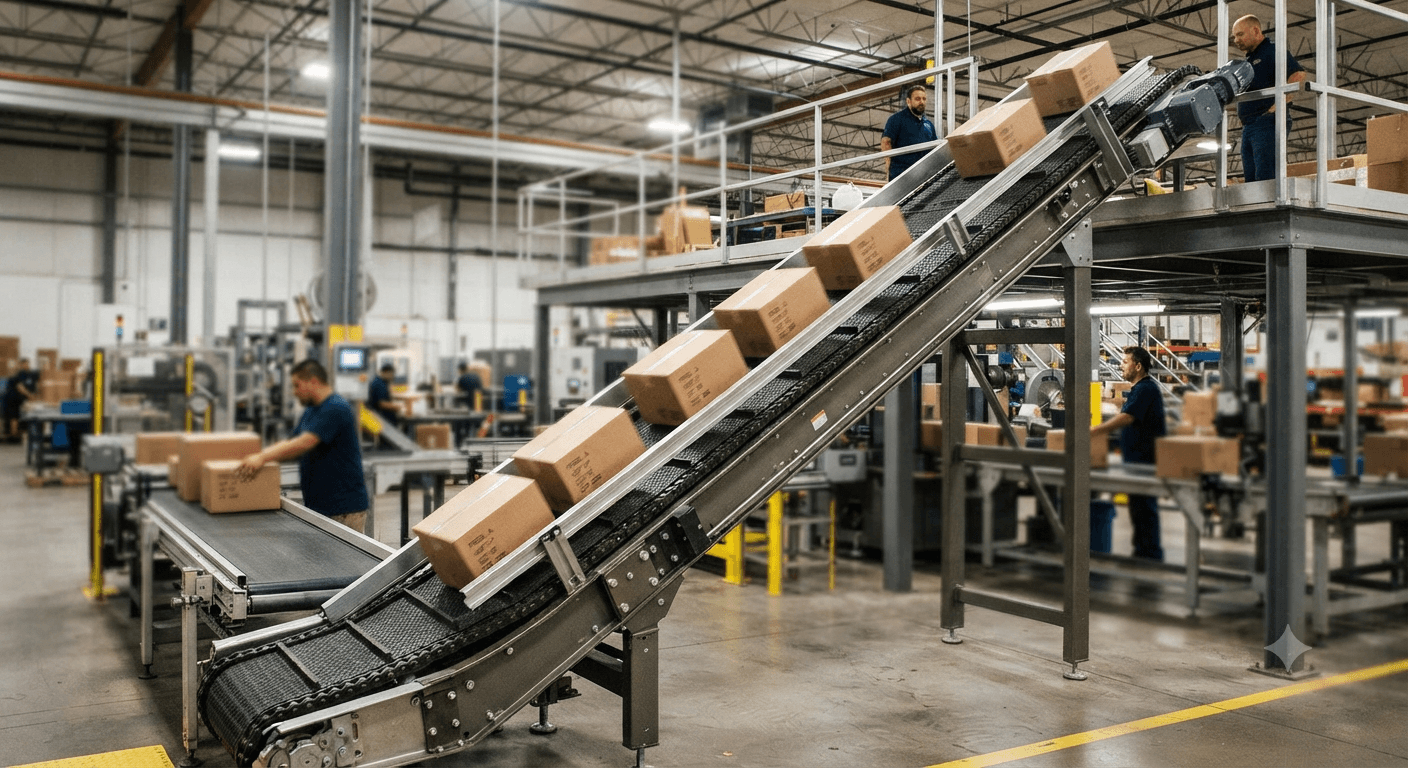

Băng tải xích nghiêng được sử dụng để vận chuyển hàng hóa giữa hai cao độ khác nhau trong dây chuyền sản xuất. So với băng tải nằm ngang, thiết bị yêu cầu thiết kế kỹ hơn về góc nghiêng, loại xích, bề mặt tải và khả năng giữ sản phẩm. Nếu góc nghiêng quá lớn hoặc mặt tải không phù hợp, hàng hóa có thể trượt, lăn ngược hoặc bị xô lệch trong quá trình vận chuyển.
Vì vậy, việc lựa chọn cấu tạo và thông số phù hợp có vai trò quan trọng đối với năng suất cũng như độ ổn định của toàn bộ dây chuyền.

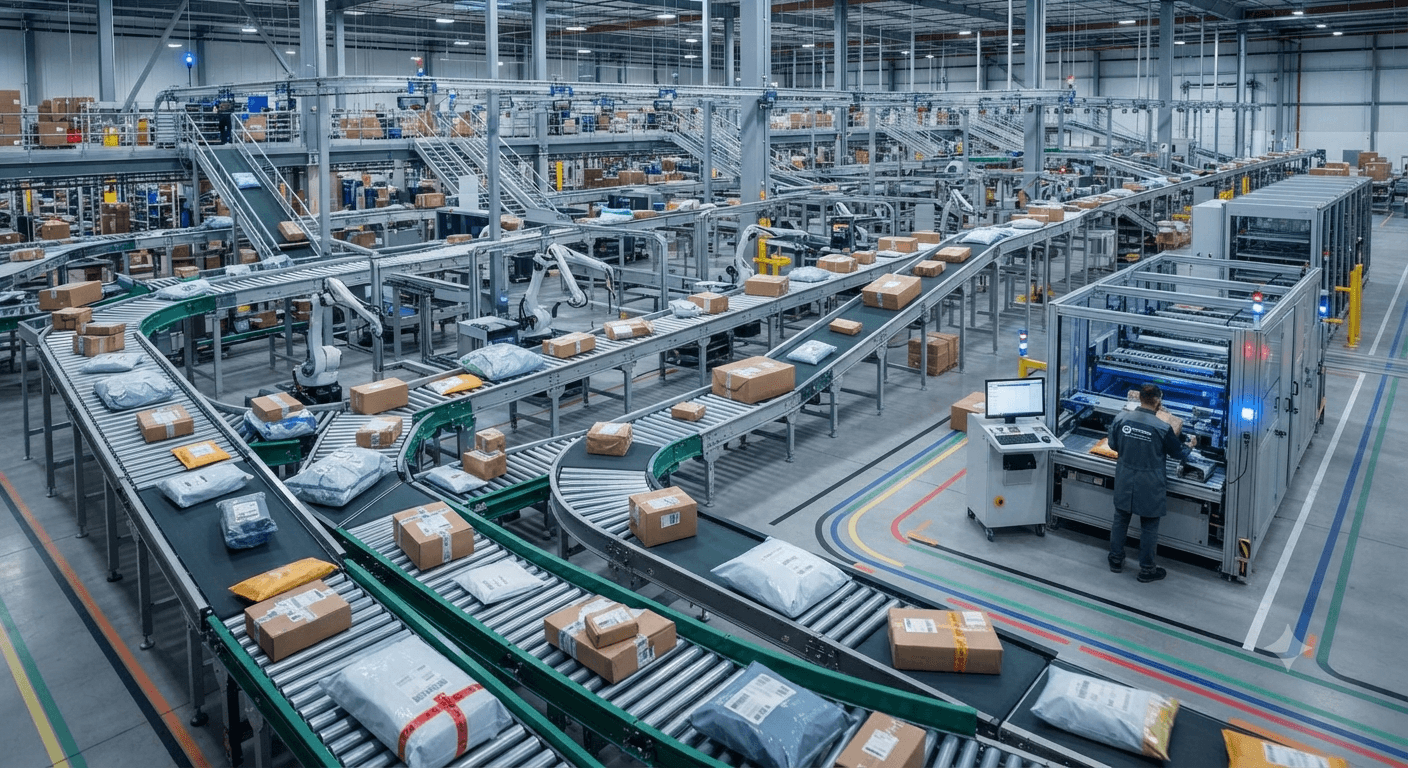

1. Băng tải xích nghiêng là gì?
Băng tải xích nghiêng là loại băng tải sử dụng xích làm bộ phận truyền động và được lắp đặt theo một góc nhất định so với mặt phẳng ngang. Thiết bị có thể vận chuyển sản phẩm theo hướng đi lên hoặc đi xuống tùy theo yêu cầu của dây chuyền.
Thay vì dùng một tuyến băng tải dài để đưa sản phẩm đến cao độ khác, hệ thống nghiêng giúp rút ngắn khoảng cách và tận dụng không gian nhà xưởng. Sản phẩm có thể được đưa từ khu vực thấp lên sàn thao tác, máy đóng gói, dây chuyền sản xuất hoặc khu vực tập kết.
Tuy nhiên, khả năng vận chuyển trên mặt nghiêng khác với băng tải ngang. Trọng lực tác động lên sản phẩm theo hướng xuống dốc, do đó thiết kế phải tính đến nguy cơ trượt và thay đổi vị trí sản phẩm.

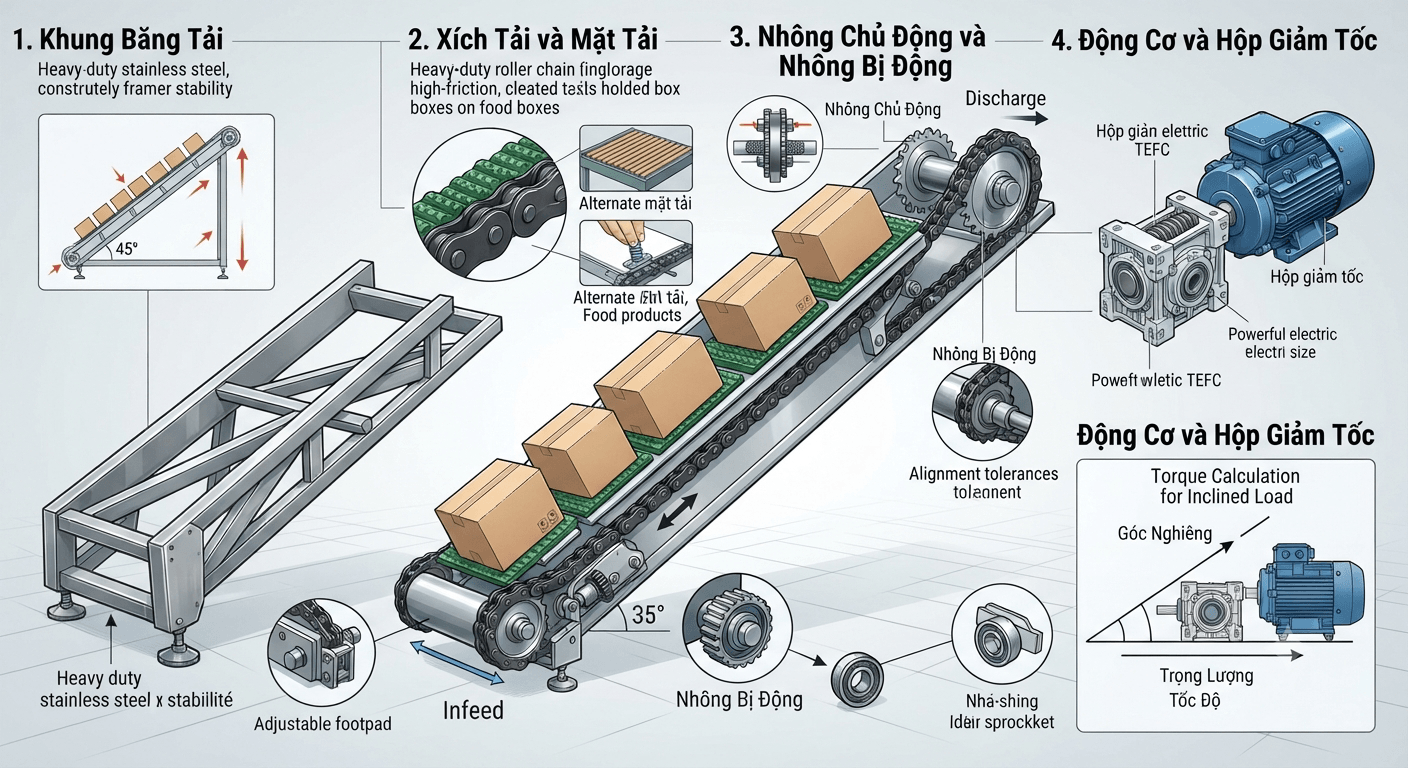

2. Cấu tạo của băng tải xích nghiêng
Khung băng tải
Khung có nhiệm vụ nâng đỡ toàn bộ hệ thống và duy trì góc nghiêng trong quá trình vận hành. Do phải chịu tải theo cả phương ngang và phương đứng, kết cấu khung cần đủ độ cứng và ổn định.
Vật liệu chế tạo có thể là thép sơn, thép mạ hoặc inox tùy môi trường sử dụng. Với dây chuyền thực phẩm, vật liệu và cấu tạo khung cần đáp ứng yêu cầu vệ sinh phù hợp. Chiều dài và chiều cao khung được xác định dựa trên cao độ cần chuyển sản phẩm. Góc nghiêng càng lớn thì yêu cầu đối với kết cấu, xích và cơ cấu giữ sản phẩm càng cao.
Xích tải và mặt tải
Xích là bộ phận truyền chuyển động từ nhông đến mặt tải. Tùy thiết kế, xích có thể trực tiếp tiếp xúc với sản phẩm hoặc kết hợp với các tấm tải, thanh tải hay bề mặt đỡ. Mặt tải cần phù hợp với loại sản phẩm. Hàng hóa có đáy phẳng, thùng carton, khay hoặc chai lọ có thể cần cấu hình khác nhau để đảm bảo ổn định khi di chuyển trên dốc.
Với sản phẩm dễ trượt, bề mặt tải cần có đặc tính ma sát phù hợp hoặc kết hợp với cơ cấu giữ sản phẩm. Không nên chỉ tăng góc nghiêng để rút ngắn băng tải mà bỏ qua khả năng ổn định của hàng hóa.
Nhông chủ động và nhông bị động
Nhông chủ động nhận chuyển động từ động cơ thông qua bộ truyền động và kéo xích di chuyển. Nhông bị động nằm ở đầu còn lại, giúp xích quay về vị trí ban đầu. Hai đầu nhông phải được bố trí chính xác để xích vận hành ổn định. Sai lệch trong quá trình lắp đặt có thể làm xích chạy lệch, tăng ma sát hoặc gây tiếng ồn.
Với băng tải nghiêng, tình trạng xích bị giật hoặc chạy không đều còn có thể ảnh hưởng đến vị trí của sản phẩm.
Động cơ và hộp giảm tốc
Động cơ cung cấp công suất cho hệ thống. Hộp giảm tốc giúp điều chỉnh tốc độ và mô-men phù hợp với yêu cầu vận chuyển. So với băng tải ngang, hệ thống nghiêng cần tính đến thành phần tải do trọng lực. Vì vậy, công suất truyền động không nên lựa chọn chỉ dựa trên khối lượng sản phẩm. Tải trọng, chiều dài băng tải, góc nghiêng, tốc độ và tần suất vận hành đều cần được đưa vào quá trình tính toán.
3. Góc nghiêng của băng tải xích bao nhiêu là phù hợp?
Góc nghiêng là một trong những thông số quan trọng nhất khi thiết kế băng tải xích nghiêng. Không có một góc cố định phù hợp cho mọi loại sản phẩm.
Với hàng hóa có đáy phẳng và trọng lượng tương đối lớn, khả năng ổn định thường khác với chai lọ, túi mềm hoặc sản phẩm dạng hạt. Vì vậy, góc nghiêng phải được xác định dựa trên đặc tính thực tế của hàng hóa.
Góc càng lớn thì chiều dài băng tải cần thiết để đạt cùng một độ cao có thể giảm. Tuy nhiên, lực kéo theo phương dốc và nguy cơ trượt cũng tăng. Đặc biệt, sản phẩm nhẹ hoặc có bề mặt tiếp xúc ít có thể dễ thay đổi vị trí.
Khi thiết kế, nên thử nghiệm với sản phẩm thực tế ở điều kiện tương đương vận hành. Đây là cách giúp đánh giá chính xác khả năng trượt, lật hoặc dồn sản phẩm trước khi đưa hệ thống vào sản xuất.

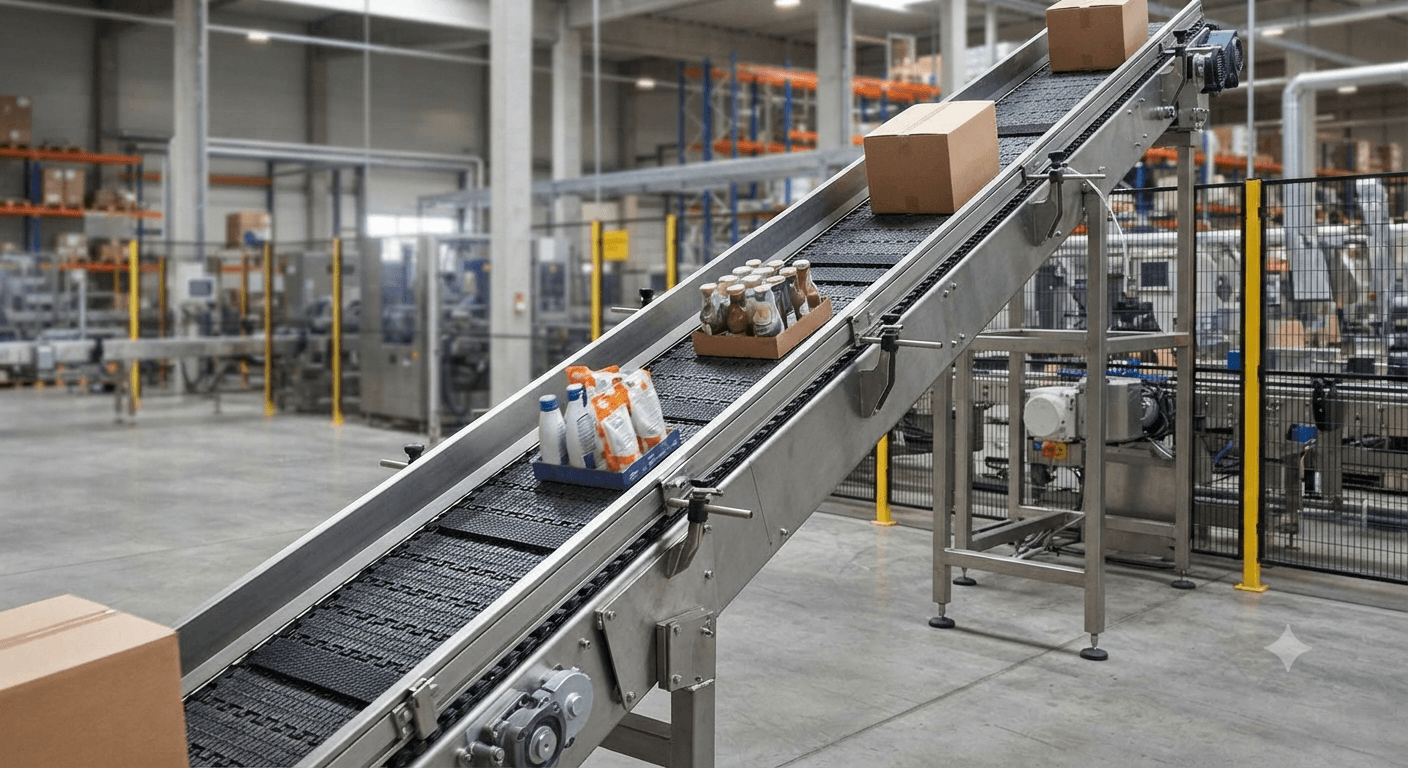

4. Khả năng chống trượt của băng tải xích nghiêng
Bề mặt xích và mặt tải
Khả năng chống trượt phụ thuộc đáng kể vào sự tương tác giữa sản phẩm và bề mặt tải. Vật liệu, kết cấu bề mặt và trạng thái khô hoặc ướt đều có thể ảnh hưởng đến độ ổn định. Với hàng hóa dễ trượt, có thể lựa chọn bề mặt có khả năng tạo ma sát phù hợp. Tuy nhiên, không nên chỉ tăng ma sát mà không xem xét yêu cầu vệ sinh, khả năng làm sạch và đặc tính của sản phẩm.
Thanh chắn và cơ cấu giữ sản phẩm
Một số hệ thống có thể sử dụng thanh chắn, gờ giữ hoặc cơ cấu định vị để hạn chế sản phẩm trượt xuống khi vận chuyển lên dốc. Giải pháp này đặc biệt hữu ích với hàng hóa có hình dạng không ổn định. Khoảng cách và chiều cao của cơ cấu giữ cần được tính toán để không làm cản trở sản phẩm hoặc gây va chạm.
Với chai, lon hoặc thùng có kích thước lớn, thanh dẫn hướng hai bên cũng giúp hạn chế hiện tượng sản phẩm lệch khỏi tuyến vận chuyển.
Điều chỉnh tốc độ
Tốc độ quá cao có thể khiến sản phẩm bị xô lệch khi chuyển từ đoạn ngang sang đoạn nghiêng hoặc khi đến vị trí chuyển tiếp. Do đó, tốc độ cần phù hợp với đặc tính hàng hóa và năng suất của dây chuyền. Một hệ thống vận chuyển ổn định không nhất thiết phải chạy ở tốc độ cao nhất mà cần đảm bảo sản phẩm được di chuyển liên tục và đúng vị trí.
6. Băng tải xích nghiêng có những ưu điểm gì?
Tiết kiệm diện tích nhà xưởng
Băng tải nghiêng giúp vận chuyển sản phẩm lên cao mà không cần bố trí một tuyến vận chuyển nằm ngang quá dài. Đây là ưu điểm đáng chú ý với nhà máy có diện tích sàn hạn chế hoặc cần kết nối các khu vực nằm ở cao độ khác nhau.
Kết nối nhiều công đoạn
Thiết bị có thể kết nối khu vực cấp liệu với máy sản xuất, dây chuyền đóng gói với khu vực tập kết hoặc tầng thấp với tầng cao. Khi kết hợp với băng tải ngang và băng tải chuyển hướng, hệ thống có thể tạo thành một tuyến vận chuyển liên tục.
Có thể thiết kế theo mặt bằng thực tế
Chiều dài, chiều rộng, góc nghiêng, chiều cao và tốc độ có thể được thiết kế theo sản phẩm và không gian lắp đặt. Điều này giúp hệ thống dễ tích hợp vào những dây chuyền có mặt bằng phức tạp hoặc có nhiều thiết bị xung quanh.
Hạn chế thao tác nâng chuyển thủ công
Khi sản phẩm cần thay đổi cao độ liên tục, sử dụng băng tải nghiêng có thể giảm nhu cầu nâng hoặc di chuyển hàng hóa thủ công giữa các khu vực. Điều này đặc biệt hữu ích với các dây chuyền có sản lượng lớn và yêu cầu vận chuyển liên tục.

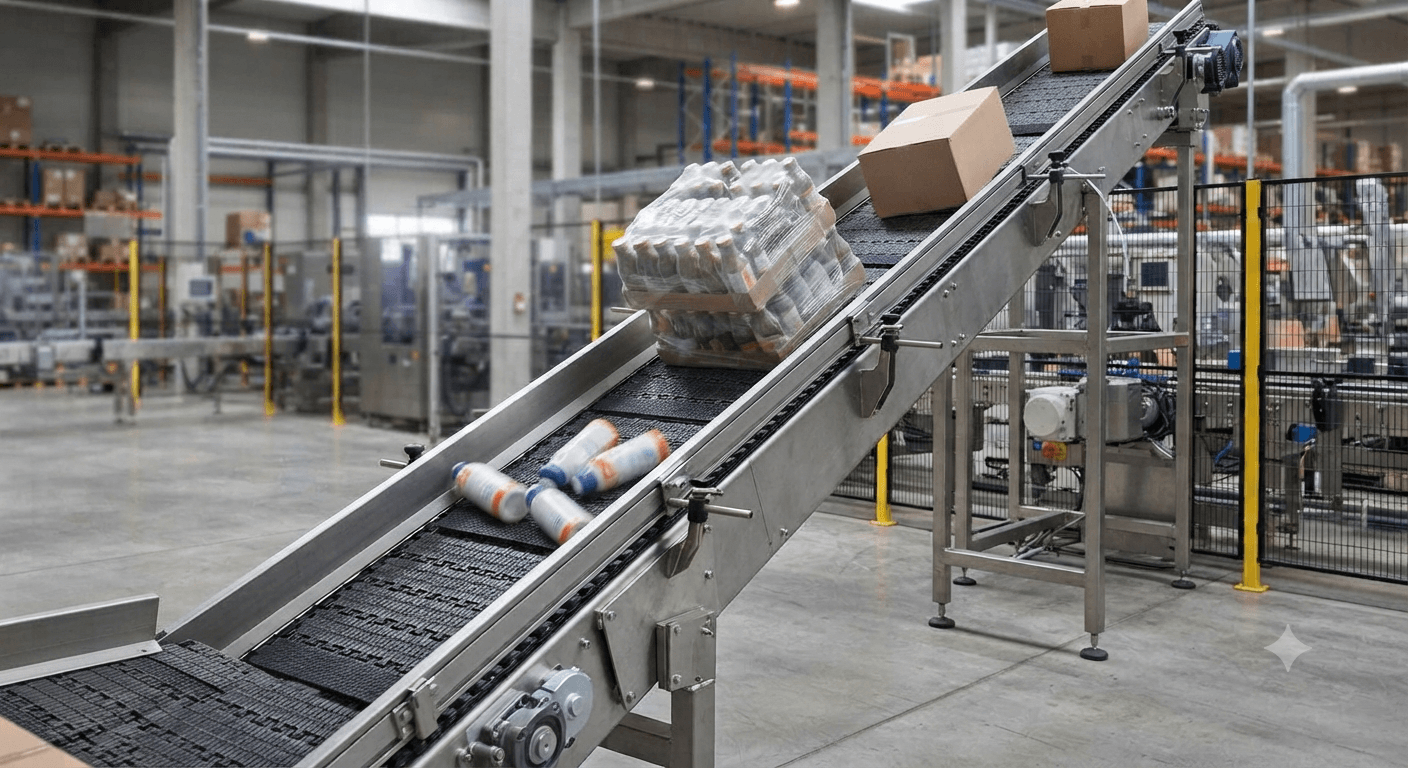

7. Hạn chế của băng tải xích nghiêng
Băng tải xích nghiêng có cấu tạo và yêu cầu tính toán phức tạp hơn so với băng tải nằm ngang. Khả năng vận chuyển không chỉ phụ thuộc vào tải trọng mà còn liên quan đến góc nghiêng và đặc tính sản phẩm.
Nếu thiết kế không phù hợp, hàng hóa có thể trượt, lật hoặc dồn tại một số vị trí. Những vấn đề này ảnh hưởng trực tiếp đến năng suất và có thể gây gián đoạn dây chuyền.
Ngoài ra, khu vực chuyển tiếp giữa băng tải ngang và nghiêng cần được xử lý cẩn thận. Đây là vị trí sản phẩm dễ thay đổi hướng hoặc mất ổn định nếu tốc độ và khoảng cách giữa các đoạn không đồng bộ.
8. Ứng dụng thực tế của băng tải xích nghiêng
Trong ngành thực phẩm và đồ uống
Băng tải xích nghiêng có thể được sử dụng để vận chuyển chai, lon, khay, thùng hoặc sản phẩm đóng gói giữa các công đoạn. Với môi trường thực phẩm, hệ thống cần chú trọng vật liệu, khả năng vệ sinh và thiết kế hạn chế vị trí tích tụ cặn bẩn.
Trong dây chuyền đóng gói
Thiết bị có thể đưa thùng carton hoặc sản phẩm đóng gói từ khu vực thấp lên khu vực đóng gói, dán nhãn hoặc tập kết. Thanh dẫn hướng có thể được bổ sung để giữ sản phẩm ổn định trong quá trình thay đổi cao độ.
Trong kho vận
Băng tải nghiêng hỗ trợ đưa hàng hóa giữa các khu vực có cao độ khác nhau trong kho hoặc trung tâm phân loại. Việc sử dụng băng tải giúp tạo tuyến vận chuyển cố định và giảm phụ thuộc vào thao tác thủ công đối với những luồng hàng có tần suất cao.
Trong sản xuất công nghiệp
Thiết bị có thể vận chuyển linh kiện, khay chứa hoặc thành phẩm giữa các công đoạn. Tùy tải trọng, xích và kết cấu có thể được thiết kế theo yêu cầu của dây chuyền.
9. Những yếu tố cần tính toán khi thiết kế băng tải xích nghiêng
Trước tiên cần xác định tải trọng và kích thước sản phẩm. Đây là cơ sở để lựa chọn chiều rộng mặt tải, loại xích và kết cấu khung. Tiếp theo cần xác định chiều cao cần nâng, chiều dài tuyến và góc nghiêng. Ba thông số này có quan hệ trực tiếp với nhau và ảnh hưởng đến không gian lắp đặt.
Tốc độ cũng cần được lựa chọn dựa trên năng suất dây chuyền. Nếu sản phẩm dễ trượt hoặc có hình dạng không ổn định, tốc độ cần được kiểm soát để hạn chế xô lệch. Ngoài ra, cần tính đến môi trường sử dụng, tần suất hoạt động, yêu cầu vệ sinh và phương án bảo trì. Những yếu tố này giúp xác định vật liệu và cấu hình phù hợp ngay từ đầu.

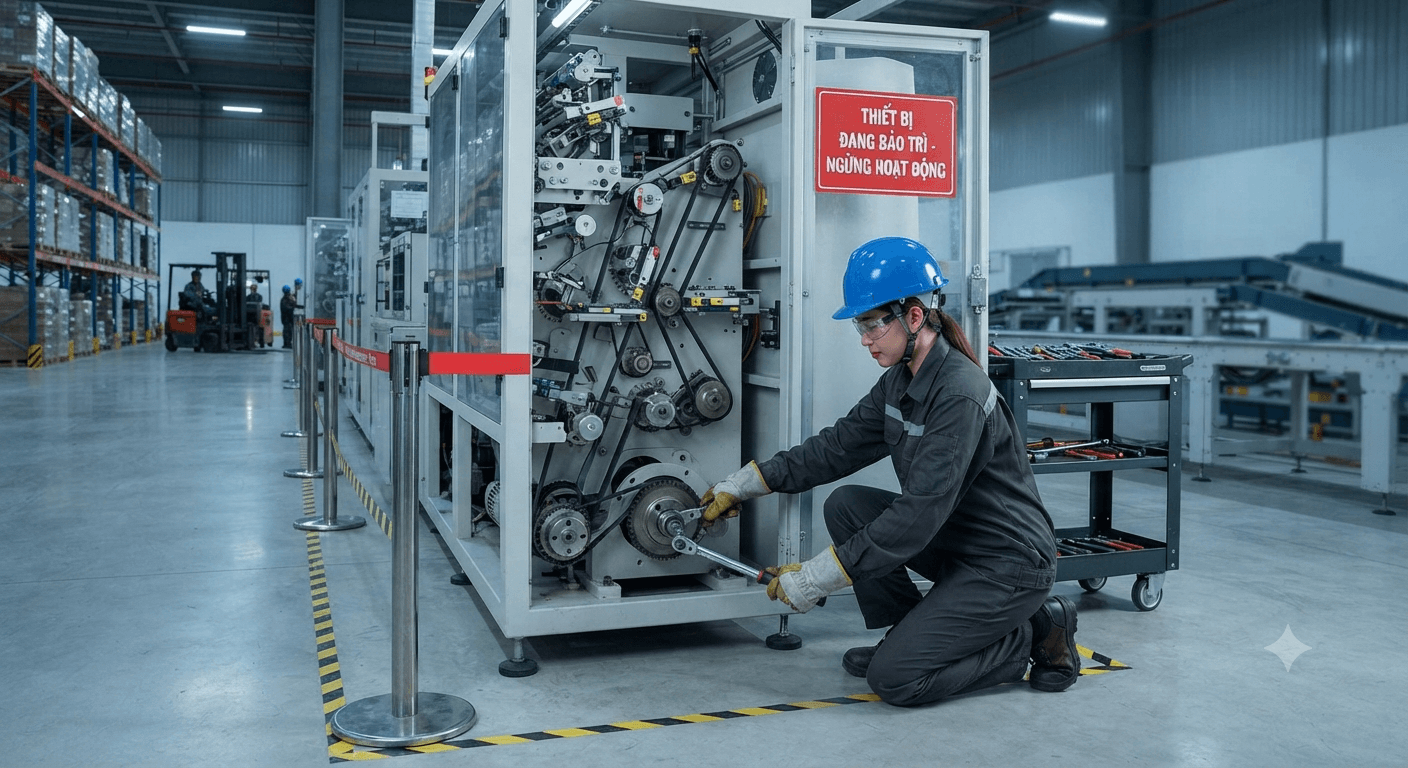

10. Lưu ý khi vận hành băng tải xích nghiêng
Không nên đưa sản phẩm vượt quá tải trọng thiết kế lên băng tải. Với hệ thống nghiêng, tải quá lớn có thể ảnh hưởng đến động cơ, xích và khả năng giữ sản phẩm.
Cần kiểm tra định kỳ tình trạng xích, nhông, bộ truyền động và các mối liên kết. Nếu phát hiện tiếng ồn bất thường, xích chạy giật hoặc sản phẩm bị trượt, nên dừng kiểm tra theo quy trình an toàn.
Khu vực hai bên băng tải cần được giữ thông thoáng. Không đặt vật cản tại khu vực chuyển tiếp hoặc bên dưới tuyến nghiêng.
Đối với công tác bảo trì, cần đưa thiết bị về trạng thái an toàn và ngắt nguồn theo quy trình trước khi tiếp cận các bộ phận chuyển động. Không nên đưa tay vào khu vực xích hoặc nhông khi máy đang hoạt động.
FAQ về băng tải xích nghiêng
1. Băng tải xích nghiêng dùng để làm gì?
Thiết bị dùng để vận chuyển sản phẩm lên hoặc xuống giữa các cao độ khác nhau, thường được tích hợp trong dây chuyền sản xuất, đóng gói và kho vận.
2. Góc nghiêng băng tải xích bao nhiêu là phù hợp?
Không có một góc cố định cho mọi trường hợp. Góc phù hợp phụ thuộc vào loại xích, mặt tải, kích thước, khối lượng và khả năng trượt của sản phẩm.
3. Làm sao hạn chế sản phẩm bị trượt trên băng tải nghiêng?
Có thể kết hợp mặt tải phù hợp, thanh dẫn hướng, gờ giữ hoặc cơ cấu định vị. Tốc độ vận chuyển cũng cần được điều chỉnh để sản phẩm không bị xô lệch.
4. Băng tải xích nghiêng có dùng cho chai và lon không?
Có thể. Tuy nhiên cần thiết kế mặt tải, khoảng cách xích và thanh dẫn hướng phù hợp với kích thước, hình dạng và độ ổn định của chai hoặc lon.
5. Băng tải xích nghiêng có thể thiết kế theo yêu cầu không?
Có. Hệ thống có thể tùy chỉnh chiều dài, chiều rộng, góc nghiêng, chiều cao, tốc độ và tải trọng dựa trên mặt bằng và sản phẩm thực tế.
Xem thêm
Băng tải xích nhiều tầng: Thiết kế, khả năng vận chuyển và giải pháp tối ưu không gian nhà máy
Băng tải xích cho ngành thực phẩm và nước giải khát: Vật liệu, thiết kế và yêu cầu vệ sinh
Băng tải xích nghiêng là giải pháp phù hợp để vận chuyển hàng hóa giữa các cao độ khác nhau và tận dụng hiệu quả không gian nhà máy. Tuy nhiên, thiết bị cần được thiết kế dựa trên tải trọng, kích thước sản phẩm, góc nghiêng, tốc độ và khả năng chống trượt.
Đặc biệt, không nên lựa chọn góc nghiêng chỉ dựa trên chiều cao cần vận chuyển. Khả năng giữ sản phẩm và sự ổn định tại các vị trí chuyển tiếp cũng cần được tính toán để dây chuyền hoạt động liên tục.
