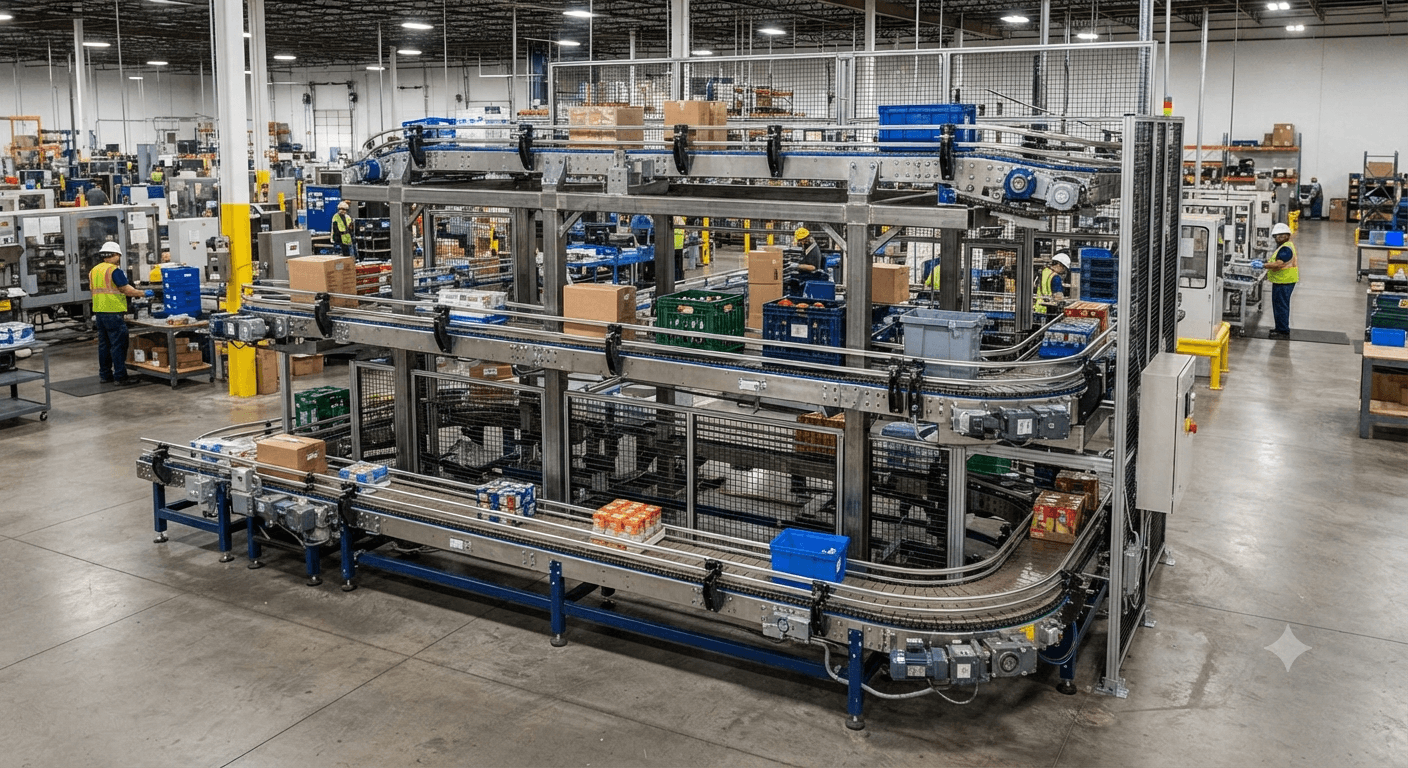

Băng tải xích nhiều tầng là giải pháp vận chuyển được thiết kế với nhiều mặt bằng hoặc tầng tải bố trí theo chiều cao. Thay vì mở rộng dây chuyền theo chiều ngang, thiết bị tận dụng không gian phía trên để đưa hàng hóa qua nhiều công đoạn hoặc chuyển giữa các cao độ khác nhau.

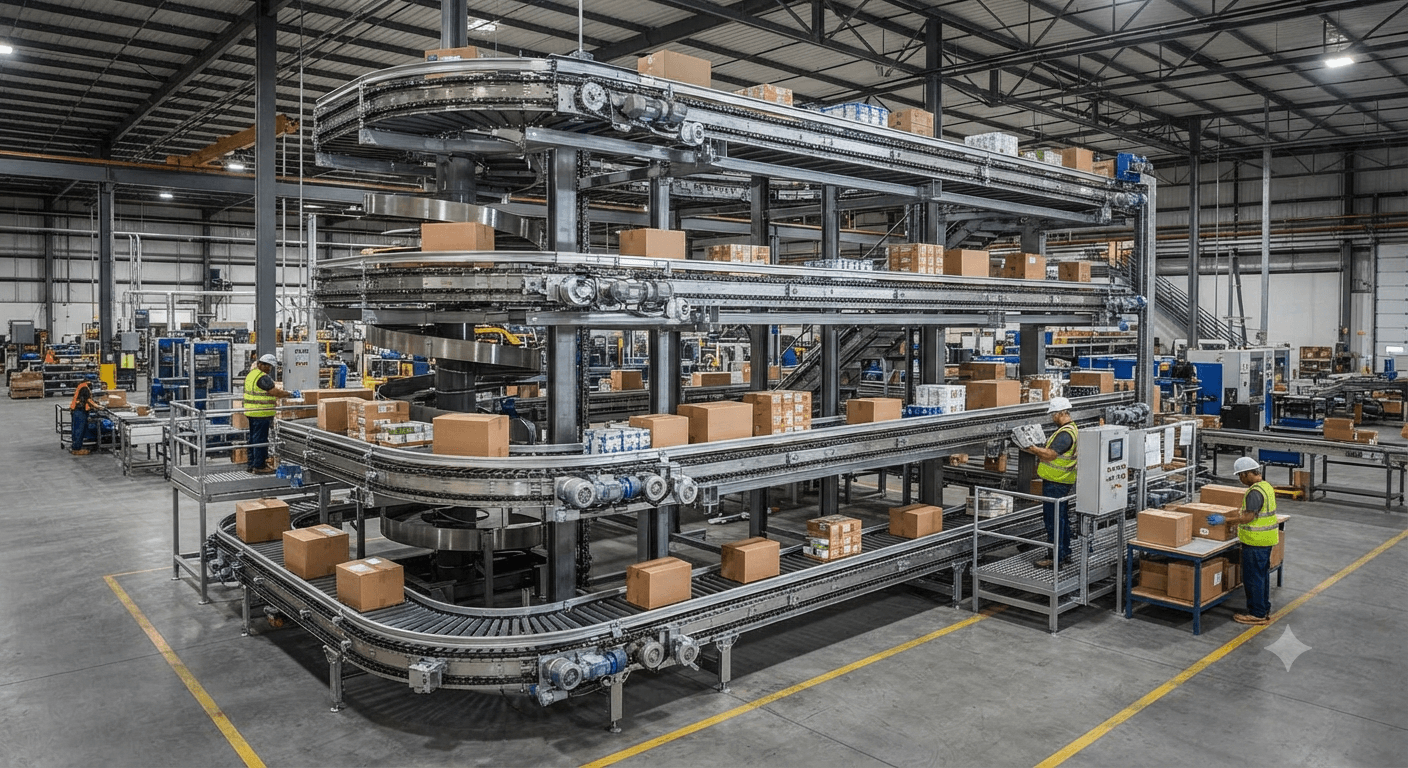

1. Băng tải xích nhiều tầng là gì?
Băng tải xích nhiều tầng là hệ thống vận chuyển sử dụng xích làm bộ phận truyền động, kết hợp với khung đỡ và các tầng tải được bố trí theo thiết kế. Mỗi tầng có thể đảm nhiệm một đoạn vận chuyển hoặc một công đoạn riêng trong dây chuyền.
Tùy nhu cầu, hệ thống có thể gồm hai, ba hoặc nhiều tầng. Các tầng được kết nối bằng đoạn chuyển tiếp, bộ nâng hạ hoặc băng tải trung gian để đưa sản phẩm từ cao độ này sang cao độ khác.
Điểm khác biệt chính nằm ở cách tổ chức không gian. Với băng tải đơn tầng, phần lớn tuyến vận chuyển nằm trên cùng một mặt bằng. Trong khi đó, băng tải nhiều tầng tận dụng chiều cao nhà xưởng để bố trí thêm tuyến vận chuyển. Giải pháp này đặc biệt hữu ích khi nhà máy cần bố trí nhiều công đoạn nhưng không muốn kéo dài dây chuyền theo chiều ngang.
2. Cấu tạo của băng tải xích nhiều tầng
Khung băng tải
Khung là bộ phận chịu lực và giữ ổn định cho toàn bộ hệ thống. Với thiết kế nhiều tầng, khung phải đảm bảo khả năng chịu tải không chỉ của sản phẩm mà còn của các cụm truyền động và kết cấu phía trên. Vật liệu khung thường được lựa chọn dựa trên môi trường làm việc và tải trọng. Thép sơn, thép mạ hoặc inox có thể được sử dụng tùy từng ngành.
Các tầng cần được liên kết chắc chắn với nhau. Khoảng cách giữa các tầng cũng phải được tính toán để đảm bảo sản phẩm di chuyển thuận lợi và thuận tiện cho việc kiểm tra, vệ sinh hoặc bảo trì.
Xích và nhông truyền động
Xích là bộ phận trực tiếp tạo chuyển động cho mặt tải. Xích có thể sử dụng nhiều dạng khác nhau tùy sản phẩm cần vận chuyển. Nhông chủ động và nhông bị động phối hợp với xích để tạo vòng chuyển động liên tục. Khi hệ thống hoạt động, động cơ truyền mô-men qua bộ truyền động làm nhông quay và kéo xích di chuyển.
Việc lựa chọn xích cần dựa trên tải trọng, tốc độ, kích thước sản phẩm và môi trường sử dụng. Với những dây chuyền có yêu cầu vệ sinh hoặc thường xuyên tiếp xúc với nước, vật liệu chống ăn mòn có thể được ưu tiên.
Động cơ và bộ truyền động
Động cơ cung cấp công suất cho hệ thống. Công suất cần được tính toán dựa trên tổng tải, chiều dài tuyến, số tầng, tốc độ vận chuyển và điều kiện làm việc.
Bộ truyền động có nhiệm vụ truyền chuyển động từ động cơ đến hệ thống nhông và xích. Thiết kế phù hợp giúp băng tải vận hành ổn định, hạn chế trượt hoặc quá tải. Với hệ thống nhiều tầng, việc tính toán truyền động cần xem xét tổng thể thay vì chỉ dựa trên tải của một tầng riêng lẻ.
Cơ cấu chuyển tầng
Đây là một trong những bộ phận quan trọng của hệ thống. Cơ cấu chuyển tầng giúp đưa sản phẩm từ tầng này sang tầng khác theo đúng hướng của dây chuyền.
Tùy thiết kế, chuyển tầng có thể thực hiện bằng băng tải nghiêng, cụm nâng hạ hoặc một hệ thống trung chuyển khác. Phương án được lựa chọn dựa trên kích thước, hình dạng và độ ổn định của sản phẩm. Nếu sản phẩm dễ đổ, trượt hoặc biến dạng, khu vực chuyển tầng cần được thiết kế cẩn thận để hạn chế va đập và rơi sản phẩm.
3. Nguyên lý hoạt động của băng tải xích nhiều tầng
Động cơ khởi động và truyền mô-men đến nhông chủ động. Nhông quay kéo xích chuyển động, đồng thời đưa mặt tải hoặc sản phẩm di chuyển theo tuyến đã thiết kế. Khi sản phẩm đến vị trí chuyển tầng, cơ cấu trung chuyển đưa sản phẩm lên hoặc xuống cao độ tiếp theo. Từ đây, xích tiếp tục vận chuyển sản phẩm đến vị trí quy định.
Tùy dây chuyền, các tầng có thể hoạt động cùng chiều hoặc theo những hướng khác nhau. Một số hệ thống được thiết kế để sản phẩm đi qua nhiều công đoạn rồi quay trở lại vị trí ban đầu. Bộ điều khiển có thể phối hợp tốc độ giữa các tầng để hạn chế tình trạng dồn sản phẩm hoặc khoảng cách giữa các sản phẩm không đồng đều.

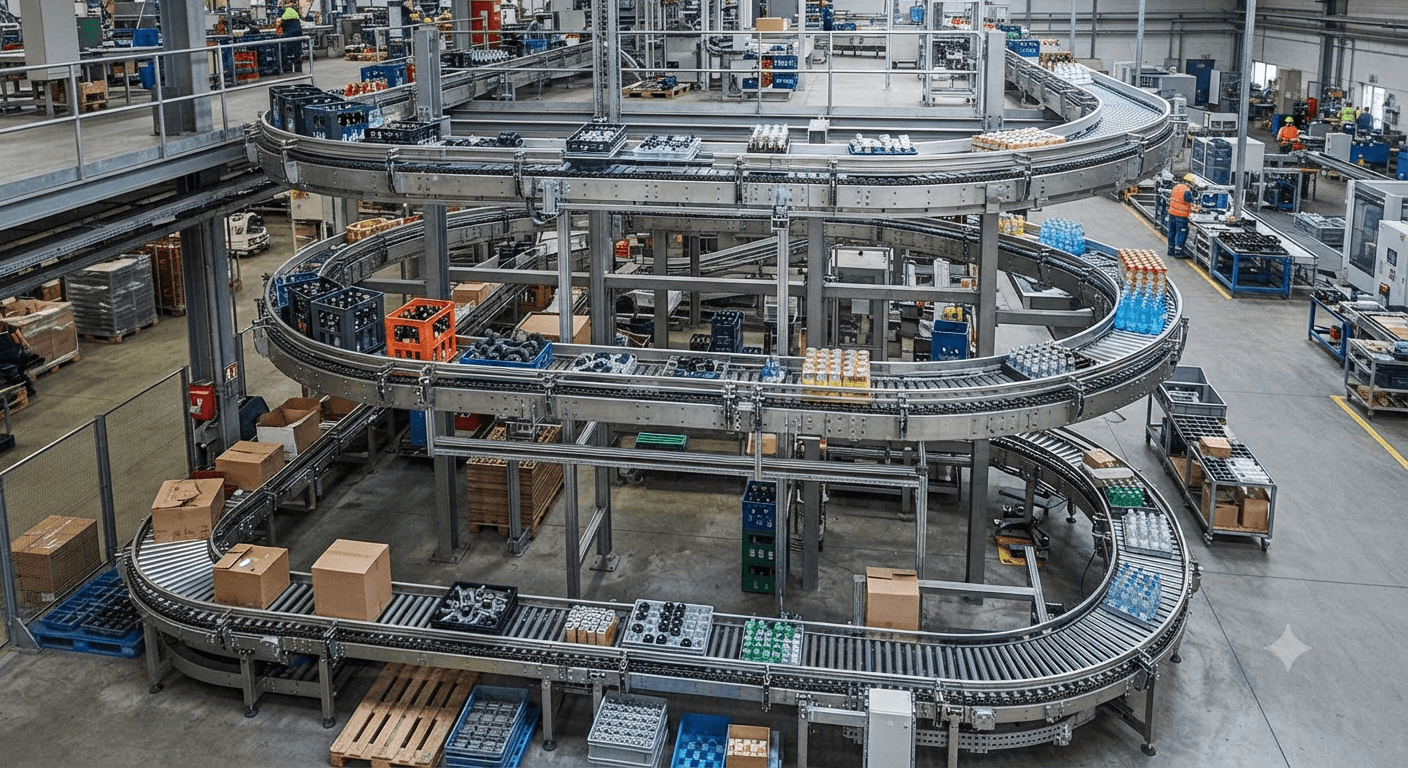

4. Khả năng vận chuyển của băng tải xích nhiều tầng
Vận chuyển hàng hóa giữa nhiều cao độ
Ứng dụng nổi bật của hệ thống là đưa sản phẩm từ một cao độ sang cao độ khác mà không cần sử dụng xe nâng hoặc thao tác thủ công cho từng đoạn. Điều này phù hợp với nhà máy có dây chuyền sản xuất bố trí theo chiều cao. Sản phẩm có thể được chuyển từ khu vực cấp liệu lên tầng trên để xử lý, sau đó đưa xuống khu vực đóng gói hoặc tập kết.
Vận chuyển sản phẩm liên tục
Băng tải xích có thể làm việc liên tục trong dây chuyền khi được thiết kế đúng tải trọng và điều kiện vận hành. Sản phẩm được đưa vào hệ thống và di chuyển theo tuyến đã xác định. Với hệ thống nhiều tầng, năng lực vận chuyển phụ thuộc vào tốc độ xích, khoảng cách giữa sản phẩm, tải trọng mỗi đơn vị chiều dài và khả năng của các đoạn chuyển tiếp.
Không nên chỉ nhìn vào tốc độ động cơ để đánh giá năng suất. Toàn bộ hệ thống cần được tính toán đồng bộ.
Phù hợp với nhiều loại sản phẩm
Tùy loại xích và mặt tải, băng tải có thể vận chuyển thùng carton, khay, pallet nhỏ, chai, lon, linh kiện hoặc nhiều loại sản phẩm công nghiệp khác. Kích thước và hình dạng hàng hóa quyết định cách bố trí thanh dẫn hướng, khoảng cách tầng và phương án chuyển tiếp. Những sản phẩm có đáy không ổn định cần được hỗ trợ tốt hơn trong quá trình vận chuyển.
5. Băng tải xích nhiều tầng giúp tối ưu không gian nhà máy như thế nào?
Tận dụng không gian theo chiều cao
Không gian nhà máy không chỉ giới hạn ở diện tích sàn. Nếu chiều cao nhà xưởng cho phép, việc bố trí các tầng vận chuyển giúp khai thác thêm không gian phía trên.
Thay vì kéo dài băng tải theo một hướng, doanh nghiệp có thể tổ chức tuyến vận chuyển theo nhiều cao độ. Cách này đặc biệt hữu ích với nhà máy có diện tích sàn hạn chế nhưng cần kết nối nhiều công đoạn.
Tuy nhiên, chiều cao sử dụng phải được kiểm tra trước khi thiết kế. Không gian phía trên còn cần dành cho hệ thống chiếu sáng, đường ống, sprinkler, kết cấu nhà xưởng và các thiết bị khác.
Giảm diện tích dành cho tuyến vận chuyển
Khi nhiều đoạn vận chuyển được bố trí chồng tầng, diện tích sàn dành cho băng tải có thể được tối ưu hơn so với phương án kéo dài toàn bộ dây chuyền trên một mặt phẳng.
Điều này giúp giải phóng không gian cho khu vực sản xuất, kho trung gian hoặc lối đi. Tuy nhiên, mức độ tiết kiệm thực tế phụ thuộc vào cách bố trí và yêu cầu vận hành của từng nhà máy.

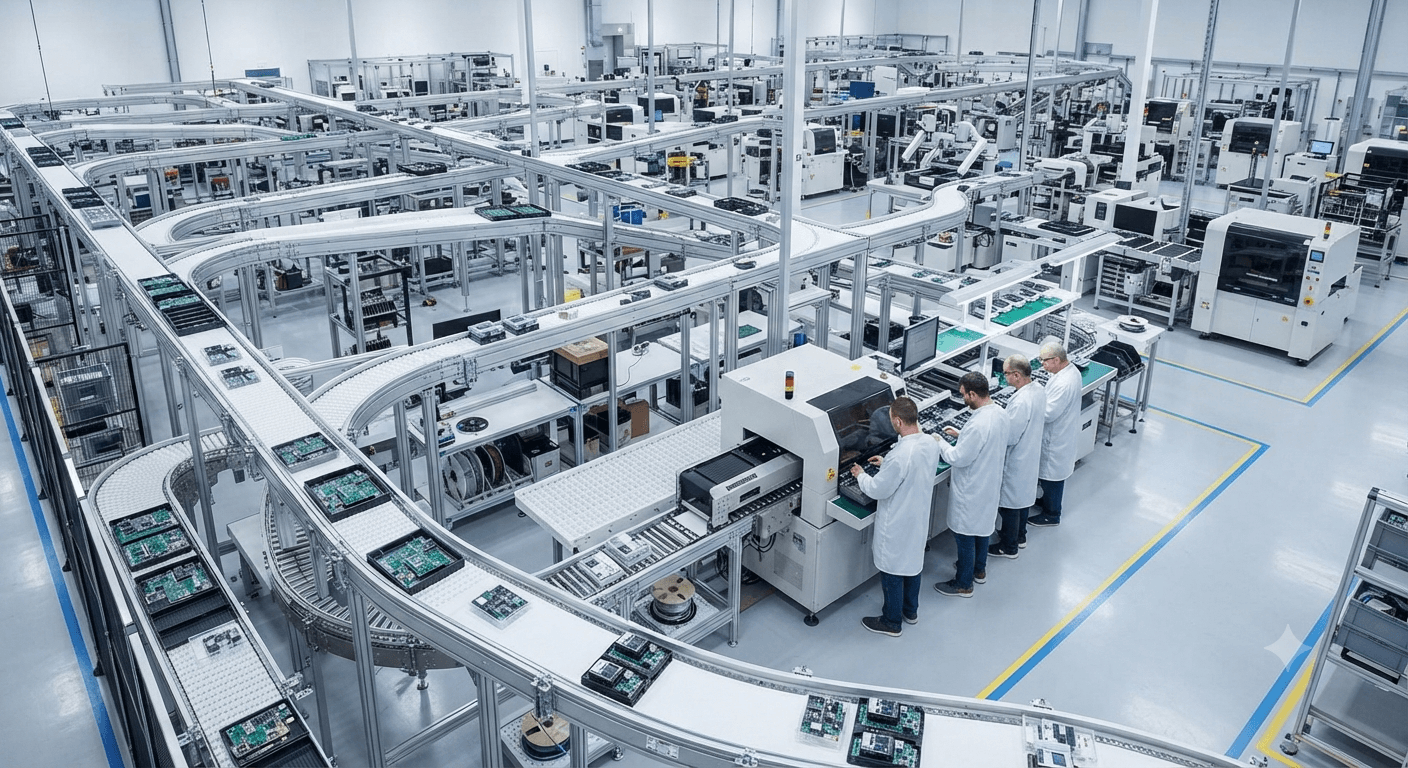

6. Những yếu tố cần tính toán khi thiết kế băng tải xích nhiều tầng
Tải trọng và kích thước sản phẩm: Đây là thông số đầu tiên cần xác định. Tải trọng càng lớn thì xích, khung, động cơ và cơ cấu chuyển tầng càng phải được thiết kế tương ứng. Ngoài khối lượng, kích thước sản phẩm cũng ảnh hưởng đến chiều rộng băng tải và khoảng cách giữa các tầng.
Chiều cao và khoảng cách giữa các tầng: Khoảng cách tầng phải đủ để sản phẩm di chuyển, đồng thời tạo không gian cho người vận hành kiểm tra và bảo trì khi cần. Nếu khoảng cách quá nhỏ, thao tác bảo dưỡng có thể gặp khó khăn. Nếu bố trí quá cao, hệ thống có thể chiếm nhiều không gian theo chiều đứng và làm tăng yêu cầu về kết cấu.
Tốc độ vận chuyển: Tốc độ cần phù hợp với năng suất của toàn bộ dây chuyền. Nếu băng tải quá nhanh so với công đoạn phía sau, sản phẩm có thể bị dồn. Ngược lại, tốc độ quá thấp có thể tạo nút thắt trong quá trình sản xuất. Vì vậy, tốc độ nên được xác định dựa trên năng suất thực tế và thời gian xử lý của từng công đoạn.
Môi trường làm việc: Nhà máy thực phẩm, đồ uống, hóa chất hoặc cơ khí có yêu cầu môi trường khác nhau. Độ ẩm, nhiệt độ, dầu mỡ, hóa chất và tần suất vệ sinh đều ảnh hưởng đến lựa chọn vật liệu. Với môi trường có nguy cơ ăn mòn, cần cân nhắc vật liệu phù hợp cho xích, khung và các chi tiết tiếp xúc với môi trường.
7. Ưu điểm và hạn chế của băng tải xích nhiều tầng
Ưu điểm
Băng tải xích nhiều tầng có khả năng tận dụng không gian theo chiều cao, giúp kết nối nhiều công đoạn trong cùng một khu vực. Hệ thống có thể thiết kế theo mặt bằng thực tế và đáp ứng nhiều loại tải.
Việc tự động hóa quá trình vận chuyển còn giúp giảm thao tác thủ công giữa các công đoạn. Khi kết hợp với cảm biến và hệ thống điều khiển, dây chuyền có thể kiểm soát dòng sản phẩm tốt hơn.
Hạn chế
Thiết kế nhiều tầng phức tạp hơn băng tải đơn tầng. Chi phí đầu tư, kết cấu và yêu cầu lắp đặt thường cao hơn do hệ thống phải đảm bảo ổn định theo cả phương ngang và phương đứng. Công tác bảo trì cũng cần được tính đến ngay từ giai đoạn thiết kế. Các vị trí cao hoặc khu vực chuyển tầng phải có phương án tiếp cận phù hợp để bảo đảm an toàn cho người vận hành.

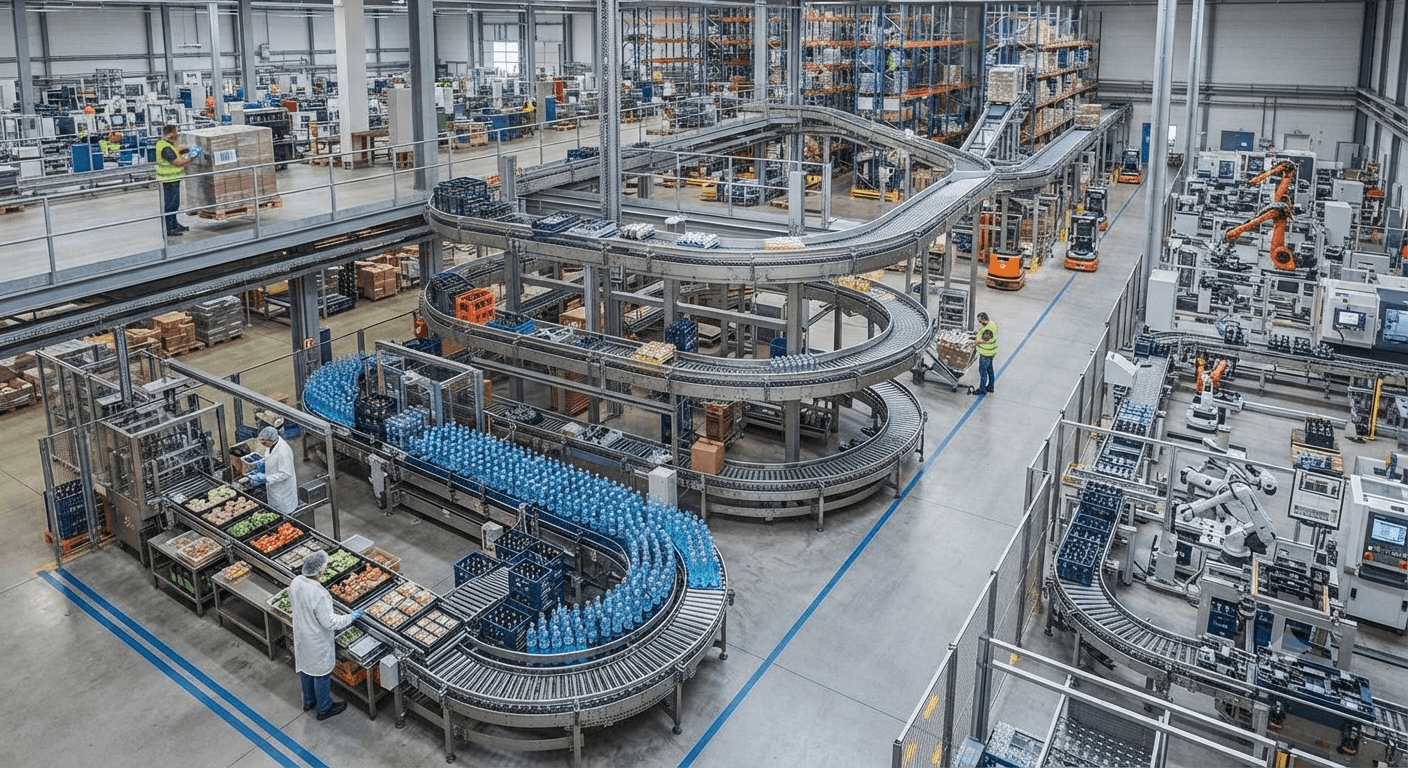

8. Ứng dụng của băng tải xích nhiều tầng
Băng tải xích nhiều tầng có thể được sử dụng trong các dây chuyền cần vận chuyển sản phẩm qua nhiều cao độ. Trong ngành thực phẩm và đồ uống, hệ thống có thể hỗ trợ vận chuyển khay, thùng, chai hoặc lon giữa các khu vực sản xuất, đóng gói và tập kết.
Trong ngành logistics và kho vận, băng tải nhiều tầng có thể kết nối các khu vực có cao độ khác nhau, giảm nhu cầu di chuyển hàng hóa bằng phương pháp thủ công.
Trong sản xuất công nghiệp, thiết bị có thể được dùng để đưa linh kiện hoặc thành phẩm qua các công đoạn nằm ở những vị trí khác nhau. Với nhà máy có dây chuyền dài và diện tích hạn chế, đây là một phương án đáng cân nhắc khi tổ chức mặt bằng.
9. Lưu ý khi sử dụng và bảo dưỡng băng tải xích nhiều tầng
Cần kiểm tra định kỳ tình trạng xích, nhông, động cơ, bộ truyền động và các mối liên kết của khung. Nếu phát hiện tiếng động bất thường, xích chạy giật hoặc sản phẩm bị lệch, nên kiểm tra sớm. Việc bôi trơn cần thực hiện theo loại xích và hướng dẫn kỹ thuật. Với dây chuyền thực phẩm, chất bôi trơn phải phù hợp với môi trường và yêu cầu vệ sinh của hệ thống.
Khu vực chuyển tầng cần được kiểm tra thường xuyên vì đây là vị trí dễ phát sinh lỗi nếu sản phẩm không được dẫn hướng chính xác. Đồng thời, cần giữ khoảng cách an toàn với các bộ phận chuyển động và không đứng dưới khu vực có nguy cơ rơi sản phẩm.
Đối với hệ thống nhiều tầng, cần có phương án tiếp cận để bảo trì các vị trí ở cao độ khác nhau. Không nên thực hiện sửa chữa trên cao bằng phương pháp tạm bợ hoặc khi thiết bị chưa được đưa về trạng thái an toàn.
FAQ về băng tải xích nhiều tầng
1. Băng tải xích nhiều tầng dùng để làm gì?
Thiết bị chủ yếu dùng để vận chuyển hàng hóa giữa các cao độ và kết nối nhiều công đoạn trong dây chuyền sản xuất, đóng gói hoặc kho vận.
2. Băng tải xích nhiều tầng có tiết kiệm diện tích không?
Có thể giúp tận dụng không gian theo chiều cao và giảm nhu cầu mở rộng tuyến vận chuyển theo chiều ngang. Mức độ tối ưu phụ thuộc vào mặt bằng và thiết kế cụ thể.
3. Có thể thiết kế băng tải nhiều tầng theo yêu cầu không?
Có. Chiều rộng, chiều dài, số tầng, chiều cao, tải trọng, tốc độ và phương án chuyển tầng có thể được thiết kế theo sản phẩm và mặt bằng thực tế.
4. Băng tải xích nhiều tầng có dùng cho thực phẩm không?
Có thể sử dụng nếu lựa chọn vật liệu, cấu tạo và phương án vệ sinh phù hợp với yêu cầu của dây chuyền thực phẩm.
5. Cần lưu ý gì khi thiết kế băng tải nhiều tầng?
Cần tính toán tải trọng, kích thước sản phẩm, tốc độ, chiều cao tầng, cơ cấu chuyển tầng, khả năng bảo trì và điều kiện môi trường. Đồng thời phải đảm bảo khoảng không phù hợp cho vận hành an toàn.
Xem thêm
Băng tải xích cho ngành thực phẩm và nước giải khát: Vật liệu, thiết kế và yêu cầu vệ sinh
Băng tải xích tải chai, lon và thùng: Giải pháp vận chuyển cho dây chuyền đóng gói
Băng tải xích nhiều tầng giúp doanh nghiệp tổ chức tuyến vận chuyển theo chiều cao thay vì chỉ mở rộng trên mặt sàn. Thiết bị có thể kết nối nhiều công đoạn, vận chuyển sản phẩm giữa các cao độ và hỗ trợ tối ưu mặt bằng nhà máy.
Để hệ thống hoạt động ổn định, cần thiết kế đồng bộ khung, xích, nhông, động cơ và cơ cấu chuyển tầng dựa trên tải trọng, kích thước sản phẩm và năng suất dây chuyền. Việc tính toán khả năng bảo trì và an toàn cũng cần được thực hiện ngay từ giai đoạn thiết kế.
