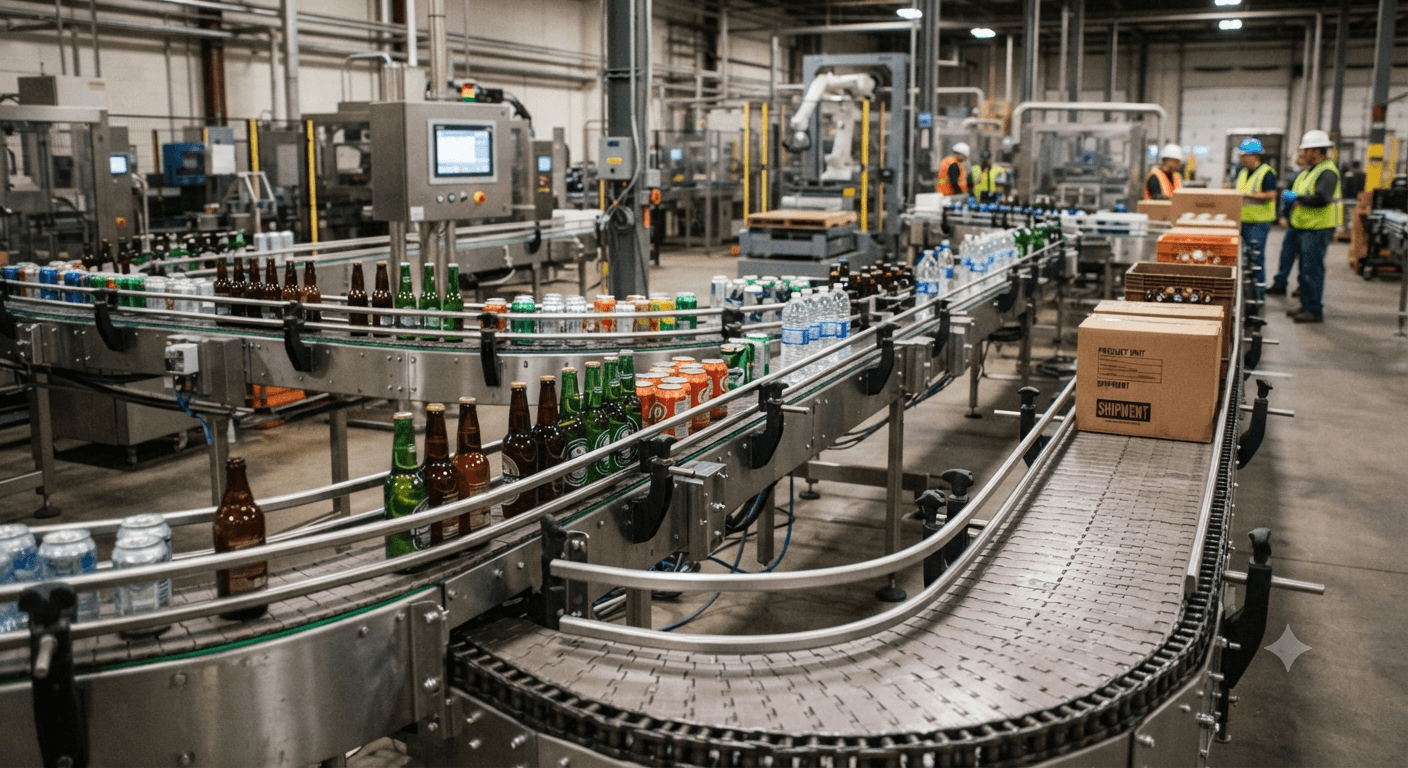

Băng tải xích tải chai, lon và thùng là thiết bị thường được bố trí giữa các công đoạn trong dây chuyền sản xuất và đóng gói. Thiết bị giúp đưa chai, lon, thùng carton hoặc khay hàng di chuyển liên tục với tốc độ phù hợp. Nhờ kết cấu linh hoạt, băng tải có thể đáp ứng nhiều dạng sản phẩm và cách bố trí nhà xưởng.

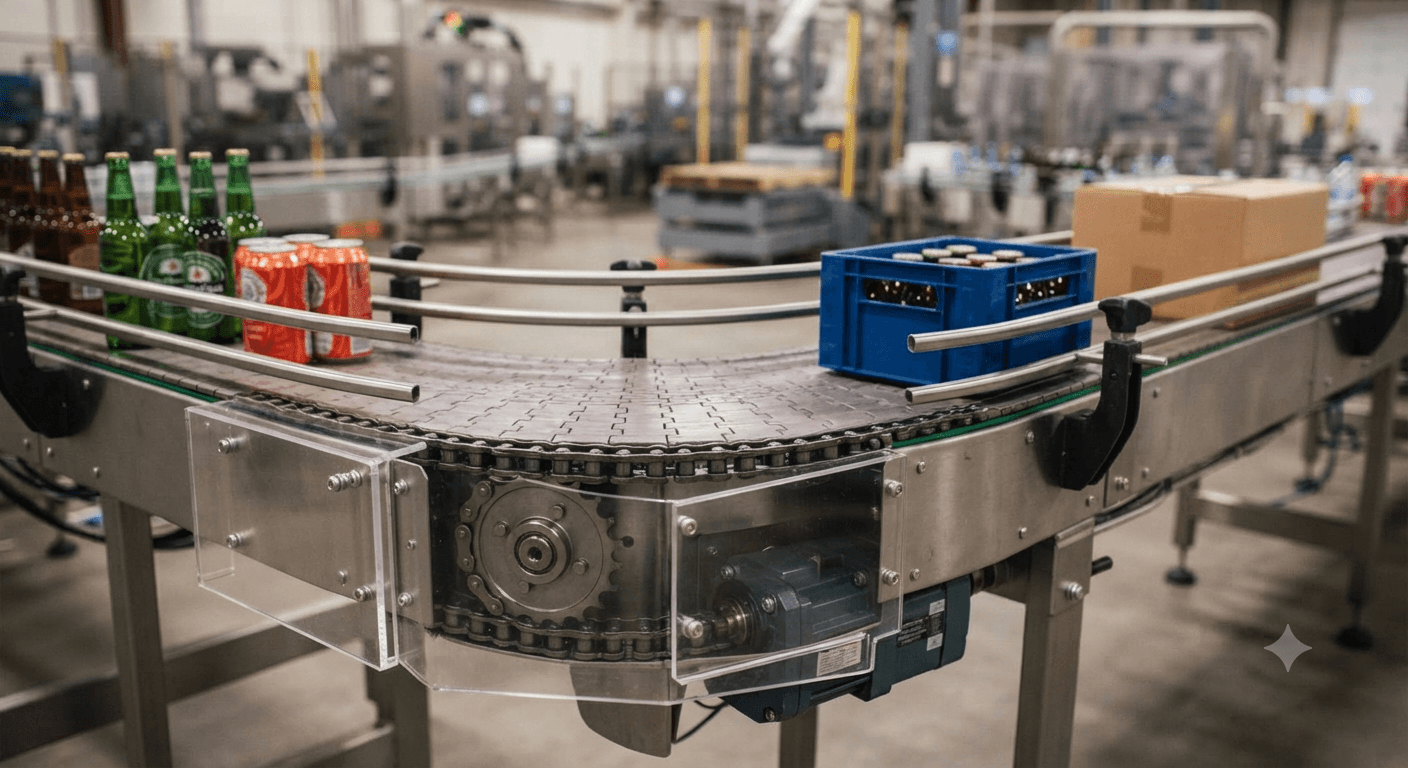

1. Băng tải xích tải chai, lon và thùng là gì?
Băng tải xích tải chai, lon và thùng sử dụng dây xích làm bộ phận kéo để vận chuyển sản phẩm trên một mặt đỡ. Tùy thiết kế, phần tiếp xúc với sản phẩm có thể là xích con lăn, xích nhựa hoặc các dạng xích chuyên dụng.
Khác với băng tải dây belt, băng tải xích có khả năng tạo mặt vận chuyển chắc chắn và phù hợp với nhiều sản phẩm có đáy phẳng. Chai, lon, thùng carton, khay nhựa hoặc hộp sản phẩm có thể được di chuyển giữa các công đoạn.
Thiết bị thường kết hợp với động cơ giảm tốc, nhông xích, khung đỡ và hệ thống dẫn hướng. Khi động cơ truyền chuyển động đến nhông, xích di chuyển theo vòng tuần hoàn và kéo sản phẩm đi trên mặt băng.

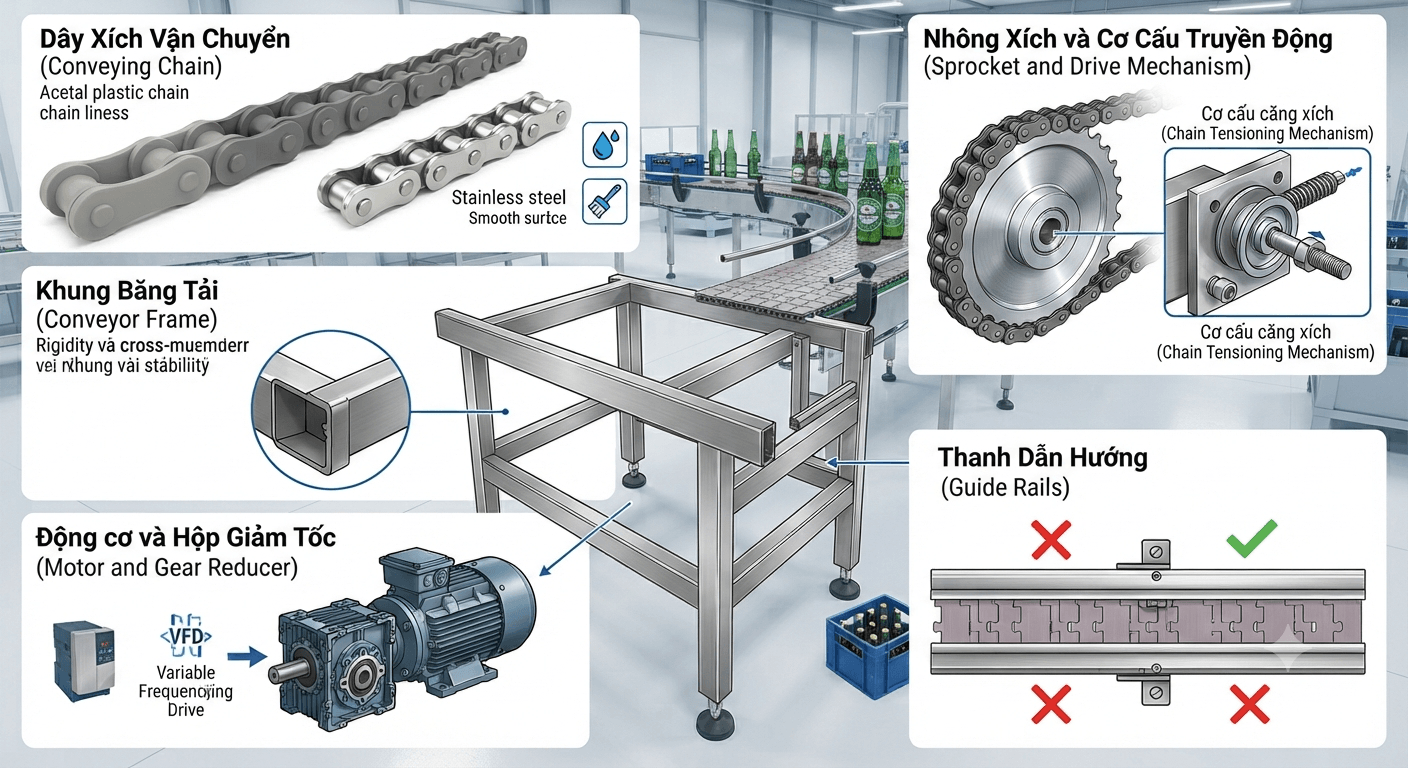

2. Cấu tạo của băng tải xích tải chai, lon và thùng
Dây xích vận chuyển
Dây xích là bộ phận trực tiếp tạo chuyển động cho mặt tải. Tùy sản phẩm và môi trường sử dụng, doanh nghiệp có thể lựa chọn xích nhựa, xích inox hoặc loại xích phù hợp với tải trọng. Với chai và lon, xích nhựa thường được lựa chọn khi yêu cầu bề mặt vận chuyển êm và hạn chế trầy xước. Trong môi trường ẩm hoặc cần vệ sinh thường xuyên, xích inox có thể phù hợp hơn.
Khung băng tải
Khung có nhiệm vụ nâng đỡ dây xích, sản phẩm và các cụm truyền động. Khung có thể được chế tạo từ inox, thép sơn hoặc vật liệu phù hợp với điều kiện nhà xưởng. Kích thước khung cần được tính toán theo chiều rộng sản phẩm, tải trọng, chiều dài tuyến vận chuyển và cách bố trí dây chuyền. Khung chắc chắn giúp hạn chế rung và giữ sản phẩm ổn định trong quá trình chạy.
Động cơ và hộp giảm tốc
Động cơ cung cấp nguồn chuyển động cho hệ thống. Hộp giảm tốc giúp điều chỉnh tốc độ quay và tạo mô-men phù hợp với tải vận chuyển. Tùy yêu cầu dây chuyền, băng tải có thể sử dụng tốc độ cố định hoặc kết hợp biến tần để điều chỉnh tốc độ. Việc lựa chọn công suất cần dựa trên tải thực tế thay vì chỉ dựa vào chiều dài băng tải.
Nhông xích và cơ cấu truyền động
Nhông xích nhận chuyển động từ động cơ và kéo dây xích di chuyển. Cụm truyền động cần được lắp đặt đồng tâm để hạn chế tình trạng xích chạy lệch hoặc phát sinh tiếng ồn. Ngoài cụm truyền động, hệ thống thường có cơ cấu căng xích. Bộ phận này giúp duy trì độ căng phù hợp trong quá trình vận hành và hỗ trợ điều chỉnh khi xích bị giãn.
Thanh dẫn hướng
Thanh dẫn hướng được bố trí hai bên hoặc tại các vị trí cần kiểm soát sản phẩm. Bộ phận này đặc biệt hữu ích khi vận chuyển chai, lon có kích thước nhỏ hoặc dễ nghiêng đổ. Khoảng cách dẫn hướng cần phù hợp với kích thước bao bì. Nếu đặt quá sát, sản phẩm có thể bị cọ xát. Nếu quá rộng, sản phẩm dễ dịch chuyển khỏi vị trí mong muốn.
3. Nguyên lý hoạt động của băng tải xích tải chai, lon và thùng
Khi khởi động, động cơ truyền mô-men xoắn qua hộp giảm tốc đến nhông chủ động. Nhông quay kéo dây xích chuyển động liên tục theo tuyến băng tải. Sản phẩm được đặt trên bề mặt xích và di chuyển cùng chiều với xích. Thanh dẫn hướng giúp giữ sản phẩm ổn định khi đi qua các đoạn chuyển tiếp hoặc khu vực có thay đổi tốc độ.
Tại cuối tuyến, sản phẩm có thể được chuyển sang băng tải khác hoặc đưa trực tiếp đến máy chiết rót, đóng nắp, dán nhãn, đóng thùng và pallet hóa. Cách bố trí này tạo thành một dòng vận chuyển liên tục giữa các công đoạn.

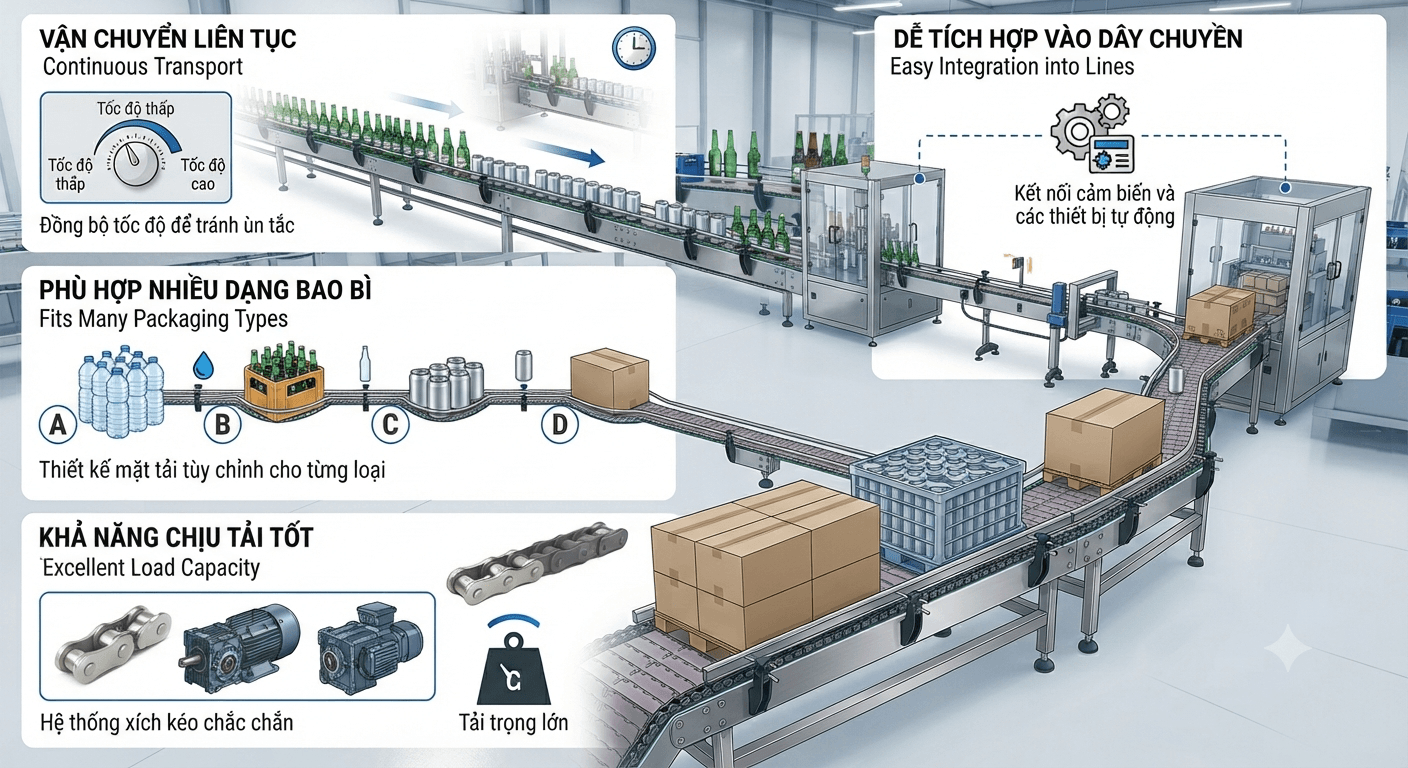

4. Vì sao băng tải xích phù hợp với chai, lon và thùng?
Vận chuyển liên tục
Băng tải xích cho phép đưa sản phẩm từ công đoạn này sang công đoạn khác mà không cần vận chuyển thủ công. Tốc độ có thể được điều chỉnh theo năng suất của dây chuyền. Đây là ưu điểm quan trọng với dây chuyền đóng gói có nhiều thiết bị hoạt động liên tiếp. Khi tốc độ giữa các công đoạn được đồng bộ, tình trạng ùn sản phẩm có thể được hạn chế.
Phù hợp nhiều dạng bao bì
Chai nhựa, chai thủy tinh, lon kim loại, hộp và thùng carton đều có thể được vận chuyển nếu thiết kế mặt tải phù hợp. Với từng loại sản phẩm, chiều rộng băng, loại xích, thanh dẫn hướng và tốc độ cần được lựa chọn khác nhau. Vì vậy, băng tải nên được thiết kế theo sản phẩm thực tế thay vì sử dụng một cấu hình cố định cho mọi dây chuyền.
Khả năng chịu tải tốt
Xích tạo thành cơ cấu kéo chắc chắn và có thể đáp ứng nhiều mức tải khác nhau. Đặc biệt, hệ thống phù hợp với các tuyến vận chuyển thùng carton, khay sản phẩm hoặc hàng hóa có khối lượng lớn hơn chai và lon đơn lẻ. Khả năng chịu tải thực tế phụ thuộc vào loại xích, vật liệu, kết cấu khung, công suất động cơ và cách phân bố tải. Do đó, cần xác định tải trọng trước khi lựa chọn thiết bị.
Dễ tích hợp vào dây chuyền
Băng tải xích có thể kết nối với nhiều thiết bị tự động trong dây chuyền đóng gói. Thiết bị có thể được thiết kế theo chiều dài, chiều rộng và độ cao phù hợp với mặt bằng. Trong một số hệ thống, băng tải còn được kết hợp với cảm biến để kiểm soát khoảng cách giữa các sản phẩm. Điều này giúp quá trình cấp chai, lon hoặc thùng vào máy tiếp theo ổn định hơn.

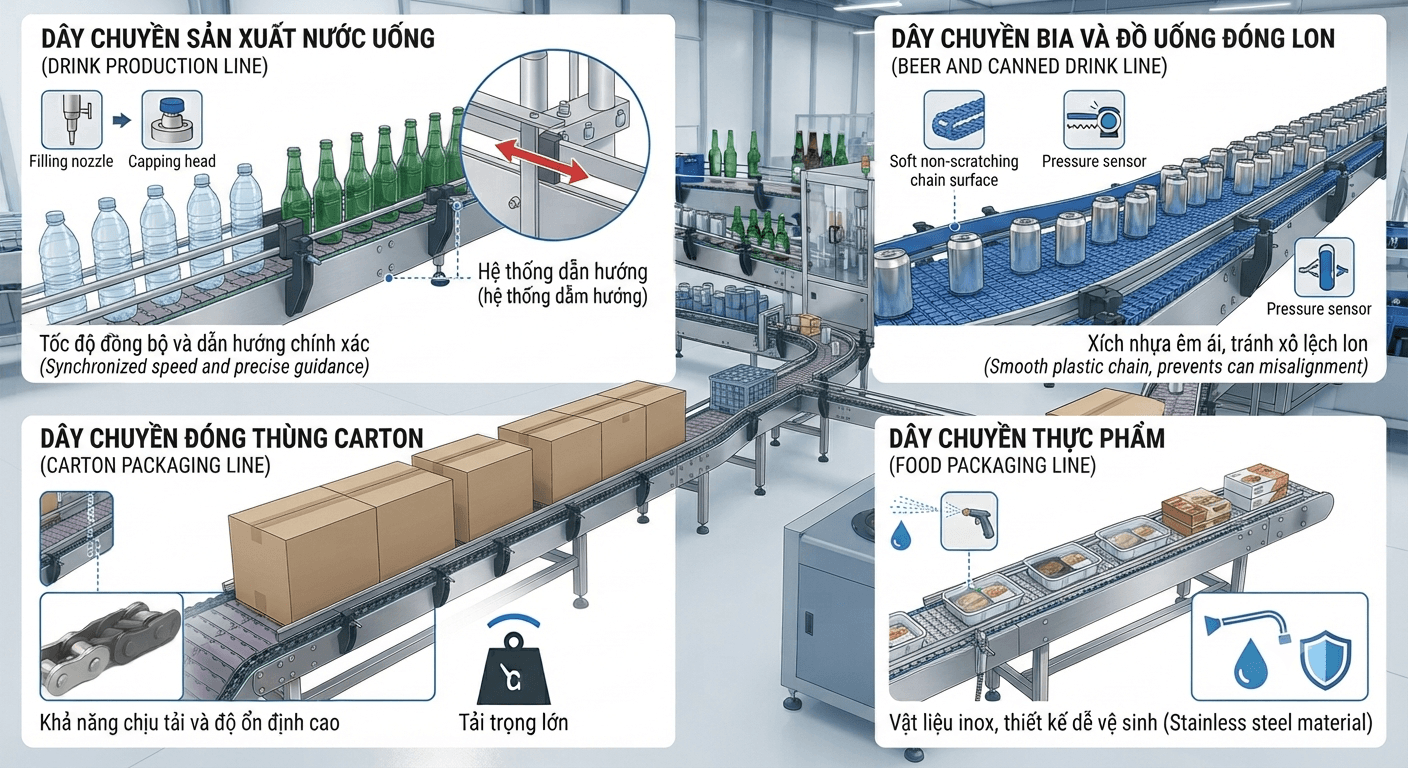

5. Ứng dụng trong dây chuyền đóng gói
Dây chuyền sản xuất nước uống
Băng tải xích thường được sử dụng để vận chuyển chai hoặc lon qua các công đoạn như chiết rót, đóng nắp, kiểm tra và dán nhãn. Đối với dây chuyền chai nhựa hoặc chai thủy tinh, hệ thống dẫn hướng cần được bố trí chính xác. Tốc độ băng cũng cần phù hợp với công suất của máy chiết và máy đóng nắp.
Dây chuyền bia, nước ngọt và đồ uống đóng lon
Lon có trọng lượng tương đối nhỏ nhưng thường được vận chuyển với số lượng lớn. Băng tải cần đảm bảo các lon không bị xô lệch hoặc va chạm quá mạnh. Xích nhựa có thể được sử dụng trong nhiều hệ thống vận chuyển lon nhờ khả năng vận hành tương đối êm. Với môi trường yêu cầu vệ sinh cao, vật liệu và kết cấu băng tải cần được lựa chọn phù hợp.
Dây chuyền đóng thùng carton
Sau khi sản phẩm được đóng gói, thùng carton có thể được đưa lên băng tải để vận chuyển đến khu vực kiểm tra, đóng đai hoặc pallet hóa. Với ứng dụng này, hệ thống cần chú trọng khả năng chịu tải và độ ổn định của mặt vận chuyển. Kích thước thùng cũng quyết định trực tiếp đến chiều rộng băng và khoảng cách dẫn hướng.
Dây chuyền thực phẩm
Băng tải xích có thể được sử dụng trong một số dây chuyền thực phẩm để vận chuyển chai, lon, khay hoặc hộp đã đóng gói. Nếu thiết bị làm việc trong môi trường ẩm hoặc thường xuyên vệ sinh, vật liệu inox và các linh kiện phù hợp sẽ được ưu tiên. Thiết kế cần hạn chế vị trí tích tụ nước, cặn bẩn và khó vệ sinh.
6. Các yếu tố cần tính toán khi thiết kế băng tải xích
Kích thước sản phẩm
Đây là thông số cần xác định đầu tiên. Chiều cao, đường kính chai hoặc lon, kích thước thùng và cách sắp xếp sản phẩm ảnh hưởng đến chiều rộng băng. Nếu sản phẩm được vận chuyển thành một hàng, thiết kế sẽ khác so với hệ thống vận chuyển nhiều hàng song song. Khoảng cách giữa các sản phẩm cũng cần được tính đến.
Tải trọng và năng suất
Cần xác định khối lượng trung bình của sản phẩm và tổng tải trên tuyến băng. Đồng thời, doanh nghiệp nên xác định số lượng chai, lon hoặc thùng cần vận chuyển trong một giờ. Hai thông số này giúp lựa chọn loại xích, động cơ và kết cấu khung phù hợp. Không nên chọn công suất quá thấp vì có thể gây quá tải khi dây chuyền hoạt động liên tục.
Tốc độ vận chuyển
Tốc độ băng cần đồng bộ với máy phía trước và phía sau. Nếu băng chạy quá nhanh, sản phẩm có thể bị dồn hoặc va chạm. Nếu chạy quá chậm, năng suất toàn dây chuyền sẽ bị ảnh hưởng. Với dây chuyền tự động, việc điều chỉnh tốc độ bằng biến tần có thể giúp hệ thống linh hoạt hơn. Tốc độ vận hành thực tế vẫn cần được xác định theo đặc tính của từng sản phẩm.
Môi trường làm việc
Môi trường khô, sạch có thể sử dụng cấu hình khác với khu vực ẩm hoặc thường xuyên vệ sinh. Với ngành thực phẩm và đồ uống, vật liệu chế tạo cần đáp ứng yêu cầu vệ sinh của dây chuyền. Ngoài ra, cần xem xét nhiệt độ, hóa chất vệ sinh, nước và bụi trong khu vực sản xuất. Những yếu tố này ảnh hưởng trực tiếp đến tuổi thọ của xích và các linh kiện cơ khí.
7. Bảo dưỡng băng tải xích tải chai, lon và thùng
Bảo dưỡng định kỳ giúp hệ thống vận hành ổn định và hạn chế thời gian dừng máy. Doanh nghiệp nên kiểm tra tình trạng xích, nhông, thanh dẫn hướng và các vị trí liên kết. Dây xích cần được kiểm tra độ căng và tình trạng mài mòn. Nếu xích bị giãn nhiều hoặc có mắt xích hư hỏng, cần xử lý sớm để tránh ảnh hưởng đến chuyển động của toàn bộ băng tải.
Cụm nhông và ổ đỡ cũng cần được kiểm tra trong quá trình bảo dưỡng. Với hệ thống sử dụng các bộ phận cần bôi trơn, nên dùng loại dầu mỡ phù hợp với môi trường làm việc và khuyến cáo của nhà sản xuất. Bên cạnh đó, cần vệ sinh bề mặt vận chuyển thường xuyên. Đối với dây chuyền chai, lon và thực phẩm đóng gói, việc loại bỏ bụi, nước hoặc cặn sản phẩm giúp hạn chế ảnh hưởng đến quá trình vận chuyển.

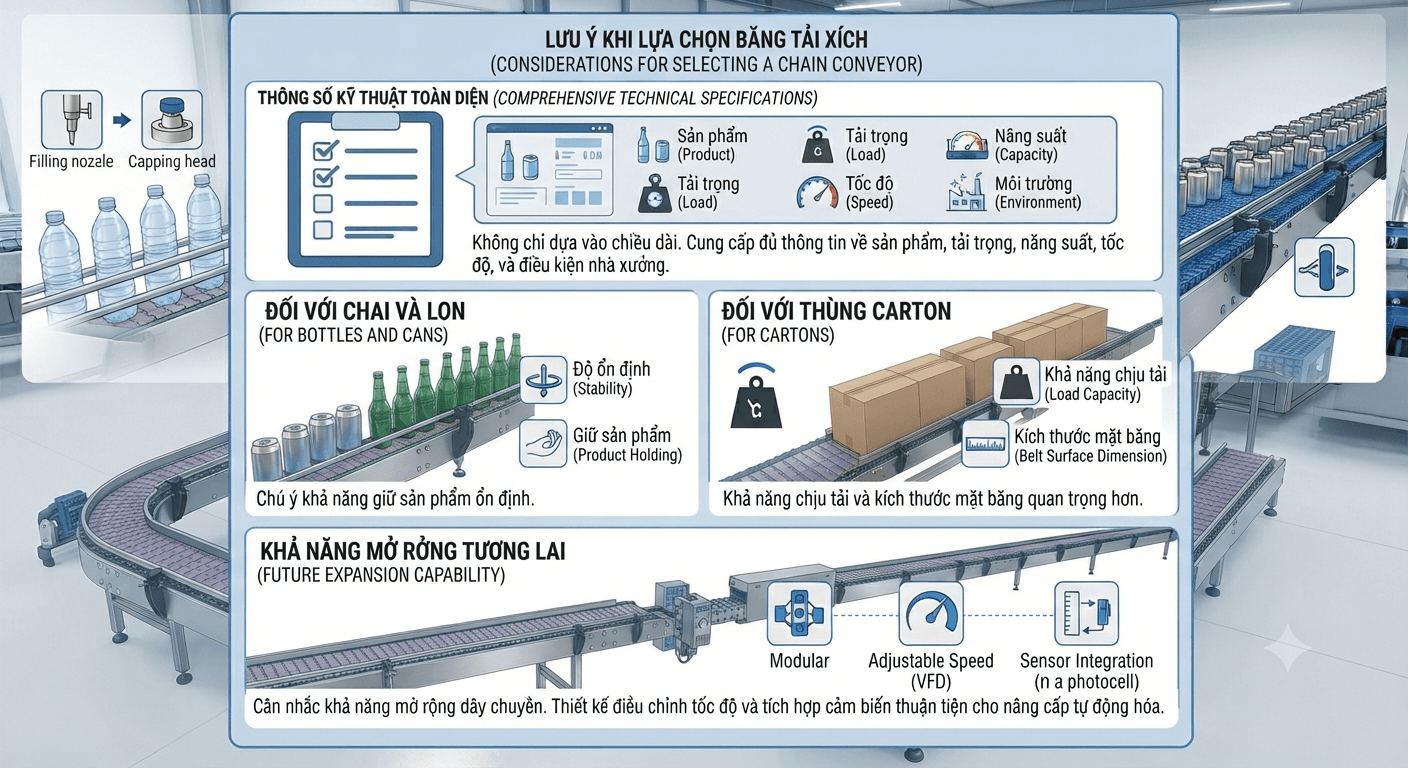

8. Lưu ý khi lựa chọn băng tải xích
Không nên chỉ dựa vào chiều dài băng tải để lựa chọn thiết bị. Cần cung cấp đầy đủ thông tin về sản phẩm, tải trọng, năng suất, tốc độ và điều kiện nhà xưởng. Với chai và lon, cần đặc biệt chú ý khả năng giữ sản phẩm ổn định. Với thùng carton, khả năng chịu tải và kích thước mặt băng là những yếu tố quan trọng hơn.
Ngoài ra, nên cân nhắc khả năng mở rộng dây chuyền trong tương lai. Một thiết kế có khả năng điều chỉnh tốc độ và tích hợp cảm biến sẽ thuận tiện hơn khi nâng cấp hệ thống tự động hóa.
FAQ về băng tải xích tải chai, lon và thùng
1. Băng tải xích có tải được chai thủy tinh không?
Có. Băng tải có thể vận chuyển chai thủy tinh nếu mặt tải, thanh dẫn hướng và tốc độ được thiết kế phù hợp. Cần hạn chế va chạm giữa các chai trong quá trình di chuyển.
2. Băng tải xích có dùng để tải thùng carton không?
Có. Băng tải xích có thể vận chuyển thùng carton với nhiều kích thước khác nhau. Tuy nhiên, cần tính toán tải trọng, chiều rộng băng và công suất động cơ.
3. Nên dùng xích nhựa hay xích inox?
Xích nhựa phù hợp nhiều ứng dụng cần vận hành êm và hạn chế ma sát với sản phẩm. Xích inox thường được cân nhắc trong môi trường ẩm, yêu cầu độ bền và khả năng chống ăn mòn cao.
4. Có thể điều chỉnh tốc độ băng tải không?
Có. Băng tải có thể sử dụng biến tần hoặc giải pháp điều khiển phù hợp để điều chỉnh tốc độ. Mức tốc độ cần được xác định theo sản phẩm và năng suất dây chuyền.
Xem thêm
Băng tải xích cong: Cấu tạo, khả năng chuyển hướng và ứng dụng trong dây chuyền sản xuất
Băng tải xích Slat: Cấu tạo, ưu điểm, khả năng vận chuyển và ứng dụng trong sản xuất
Băng tải xích tải chai, lon và thùng là giải pháp vận chuyển phù hợp cho nhiều dây chuyền sản xuất và đóng gói. Thiết bị có khả năng vận chuyển liên tục, chịu tải tốt và dễ kết hợp với các máy tự động.
Để hệ thống hoạt động ổn định, cần lựa chọn đúng loại xích, kích thước băng, động cơ, tốc độ và vật liệu chế tạo. Thiết kế phù hợp ngay từ đầu cũng giúp giảm sự cố và thuận tiện cho quá trình bảo dưỡng.
