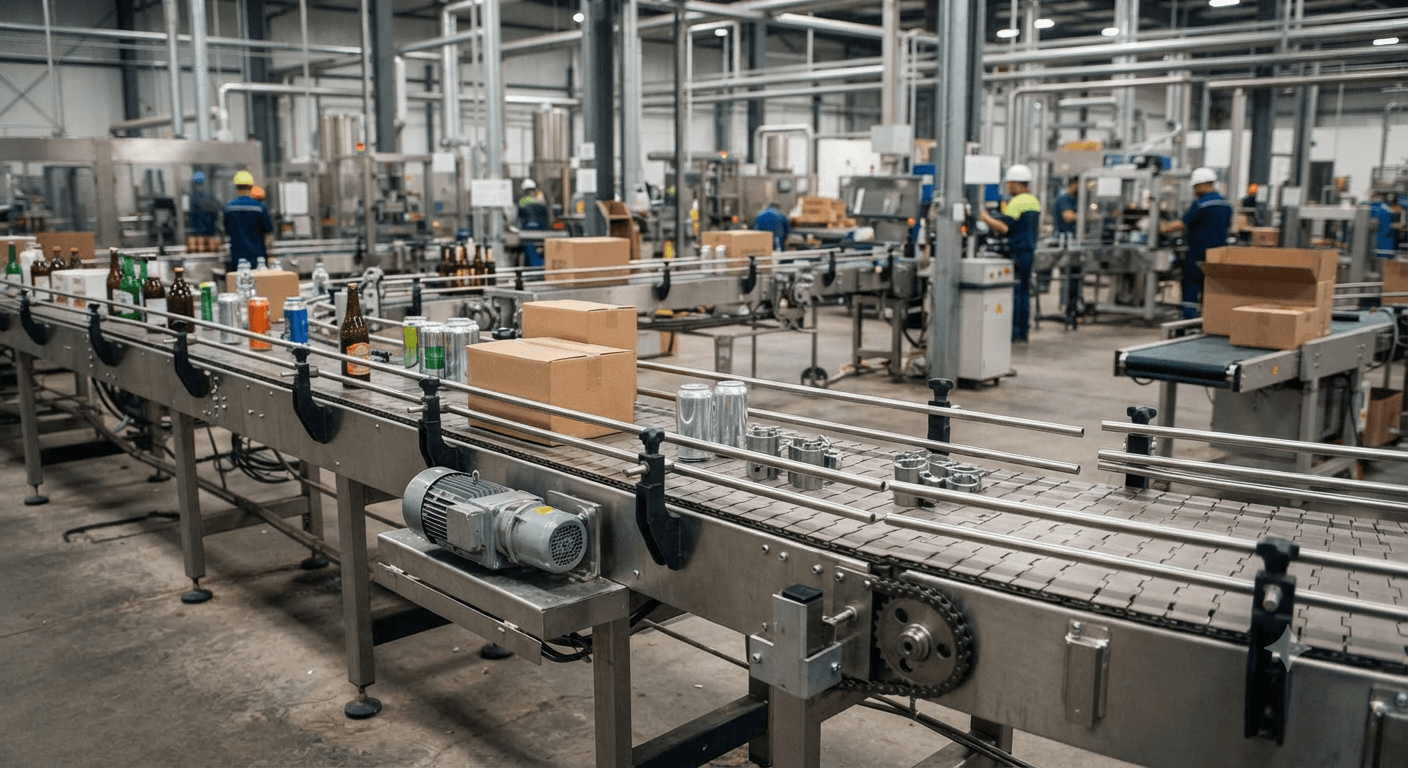

Băng tải xích Slat là thiết bị vận chuyển sử dụng các tấm bản liên kết thành chuỗi để tạo bề mặt tải liên tục. Kết cấu này giúp hệ thống vận chuyển ổn định nhiều loại sản phẩm, từ chai lọ, lon, hộp đến linh kiện công nghiệp. Nhờ khả năng làm việc linh hoạt, băng tải Slat được sử dụng trong nhiều dây chuyền sản xuất và đóng gói.

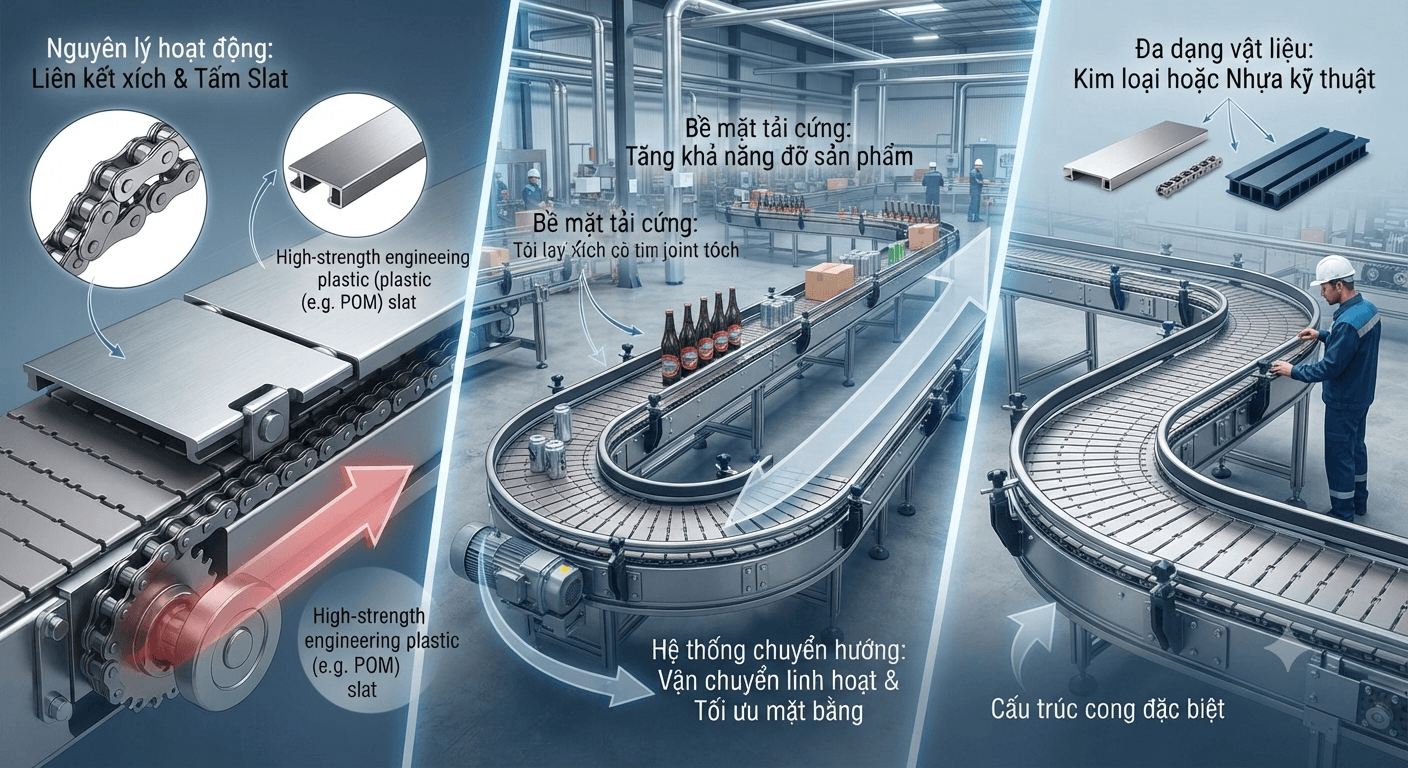

1. Băng tải xích Slat là gì?
Băng tải xích Slat là dạng băng tải sử dụng các tấm Slat liên kết với nhau bằng hệ thống xích. Khi động cơ truyền chuyển động đến nhông dẫn động, chuỗi Slat di chuyển và đưa sản phẩm theo hướng đã thiết kế.
Các tấm Slat có thể được làm từ nhựa kỹ thuật hoặc kim loại tùy yêu cầu sử dụng. Bề mặt tải tương đối cứng, tạo khả năng nâng đỡ sản phẩm tốt hơn một số loại băng tải mềm. Hệ thống có thể vận chuyển theo phương ngang hoặc kết hợp với các đoạn chuyển hướng. Tùy thiết kế, băng tải cũng có thể được bố trí theo đường cong để tối ưu mặt bằng nhà xưởng.

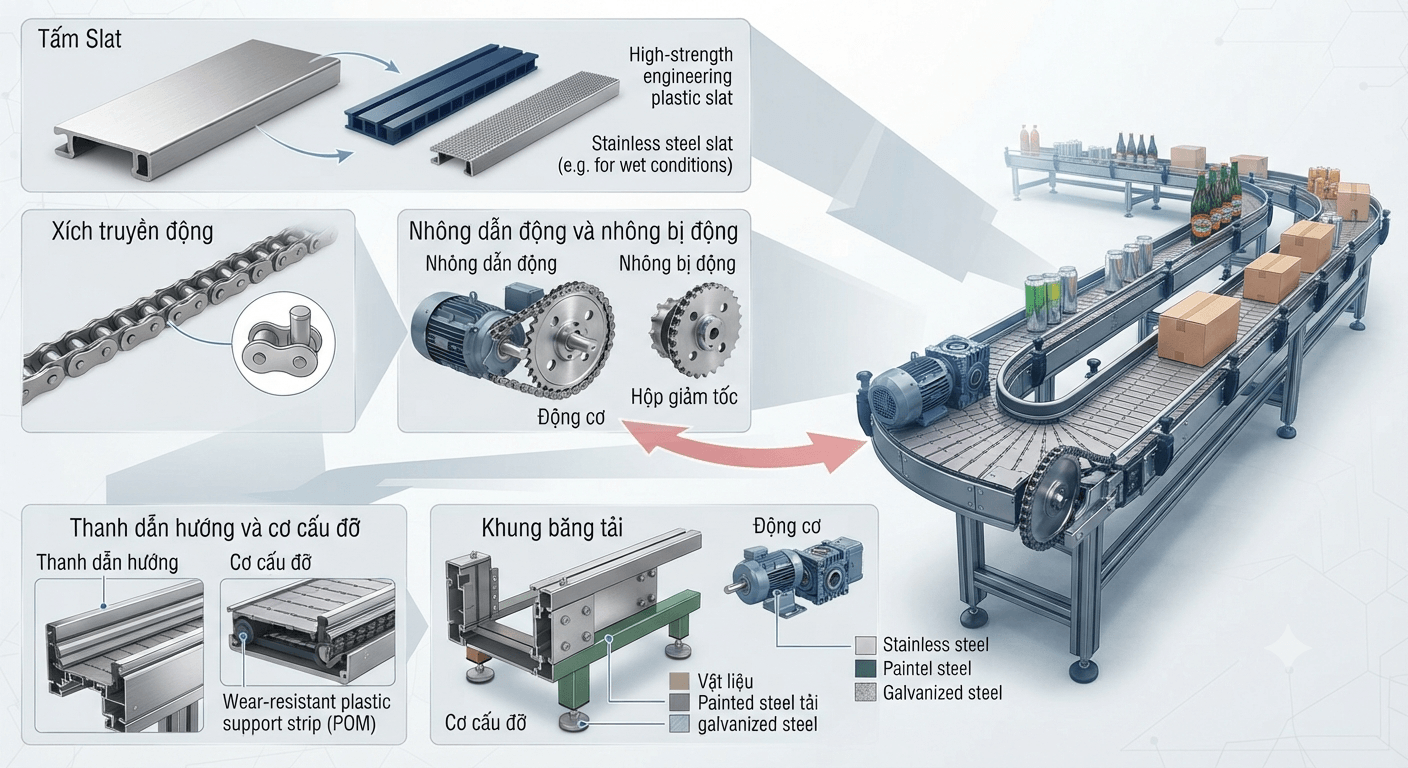

2. Cấu tạo của băng tải xích Slat
Tấm Slat
Tấm Slat là bộ phận trực tiếp tiếp xúc và nâng đỡ sản phẩm. Các tấm được liên kết với nhau thành một chuỗi liên tục để tạo thành mặt tải. Tùy ứng dụng, Slat có thể có bề mặt phẳng, dạng lưới hoặc thiết kế đặc biệt. Vật liệu sử dụng thường được lựa chọn dựa trên tải trọng, môi trường và yêu cầu vệ sinh.
Xích truyền động
Xích liên kết các tấm Slat và truyền chuyển động từ nhông đến toàn bộ mặt tải. Đây là bộ phận chịu tác động cơ học trong quá trình vận hành. Kích thước và loại xích cần được lựa chọn phù hợp với tải trọng, chiều dài và tốc độ của băng tải. Xích không phù hợp có thể gây giãn, mòn hoặc làm hệ thống vận hành không ổn định.
Nhông dẫn động và nhông bị động
Nhông dẫn động nhận chuyển động từ động cơ và truyền đến xích. Nhông bị động nằm ở đầu còn lại, giúp định hướng và duy trì chuyển động của chuỗi Slat. Sự ăn khớp giữa nhông và xích ảnh hưởng trực tiếp đến độ ổn định của băng tải. Các chi tiết này cần được gia công và lắp đặt chính xác.
Động cơ và hộp giảm tốc
Động cơ cung cấp năng lượng cho hệ thống. Hộp giảm tốc giúp điều chỉnh tốc độ và tạo mô-men phù hợp với yêu cầu vận chuyển. Tùy tải trọng và tốc độ cần thiết, công suất động cơ sẽ được tính toán khác nhau. Không nên lựa chọn motor chỉ dựa trên chiều dài băng tải.
Khung băng tải
Khung có nhiệm vụ nâng đỡ toàn bộ hệ thống và duy trì vị trí của mặt tải. Khung thường được chế tạo từ thép sơn, thép mạ hoặc inox tùy môi trường. Với dây chuyền thực phẩm, khung inox thường được ưu tiên khi cần khả năng vệ sinh và chống ăn mòn. Các ngành công nghiệp thông thường có thể sử dụng kết cấu thép phù hợp để tối ưu chi phí.
Thanh dẫn hướng và cơ cấu đỡ
Thanh dẫn hướng giúp xích và Slat di chuyển đúng quỹ đạo. Các cơ cấu đỡ bên dưới giúp giảm ma sát và hạn chế võng mặt tải. Thiết kế dẫn hướng phù hợp giúp hệ thống vận hành ổn định hơn. Đồng thời, nó cũng góp phần giảm hao mòn cho xích và các bộ phận chuyển động.
3. Nguyên lý hoạt động của băng tải xích Slat
Khi động cơ hoạt động, mô-men được truyền qua hộp giảm tốc đến trục dẫn động. Nhông trên trục quay và kéo chuỗi xích chuyển động. Các tấm Slat được liên kết với xích nên di chuyển đồng bộ theo chuỗi. Sản phẩm đặt trên bề mặt tải được đưa từ vị trí cấp liệu đến vị trí nhận hàng.
Tốc độ vận chuyển có thể được điều chỉnh thông qua hệ thống truyền động phù hợp. Một số dây chuyền còn sử dụng biến tần để kiểm soát tốc độ theo yêu cầu sản xuất.

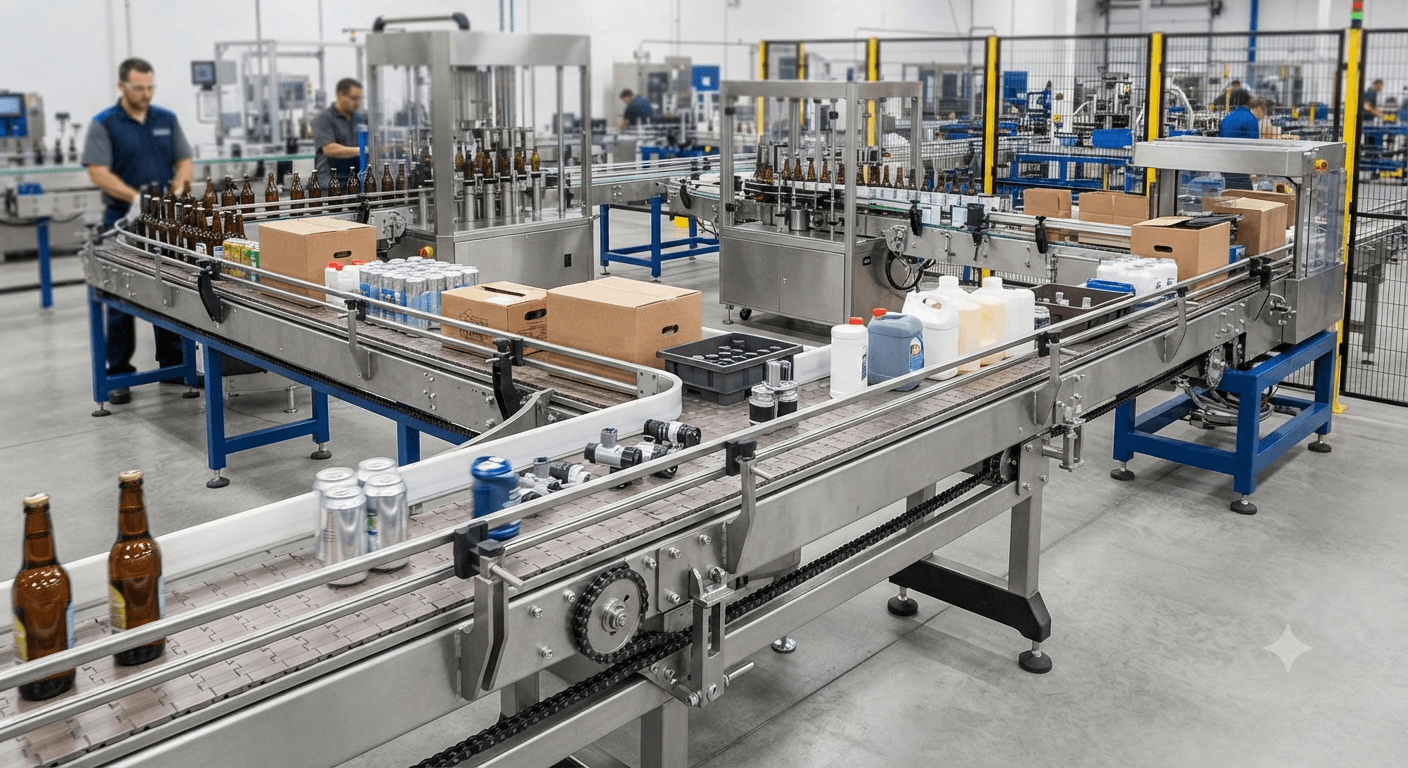

4. Ưu điểm của băng tải xích Slat
Bề mặt tải chắc chắn
Các tấm Slat tạo thành mặt tải có độ cứng tốt. Nhờ đó, băng tải có thể vận chuyển chai, lon, hộp, khay và nhiều sản phẩm có đáy tương đối ổn định. So với băng tải dây đai mềm, bề mặt Slat ít bị biến dạng khi nâng đỡ sản phẩm phù hợp. Điều này giúp quá trình vận chuyển diễn ra ổn định trong nhiều dây chuyền.
Vận chuyển ổn định
Cơ cấu xích và nhông tạo chuyển động đồng bộ cho toàn bộ mặt tải. Khi hệ thống được thiết kế đúng, sản phẩm có thể di chuyển liên tục với tốc độ ổn định. Đây là ưu điểm quan trọng trong dây chuyền đóng gói, phân loại và chiết rót. Băng tải có thể kết hợp với cảm biến hoặc thiết bị tự động hóa để đồng bộ quá trình sản xuất.
Có thể vận chuyển nhiều loại sản phẩm
Băng tải Slat phù hợp với nhiều sản phẩm có hình dạng và kích thước khác nhau. Từ chai nhựa, chai thủy tinh, lon đến hộp, khay và linh kiện đều có thể được vận chuyển khi lựa chọn đúng cấu hình. Bề mặt tải có thể được thiết kế theo từng loại sản phẩm. Điều này giúp giảm tình trạng nghiêng, đổ hoặc trượt trong quá trình di chuyển.
Dễ kết hợp với dây chuyền tự động
Băng tải xích Slat có thể kết hợp với máy đóng gói, máy chiết rót, máy dán nhãn, máy kiểm tra và hệ thống phân loại. Khả năng kết nối với nhiều thiết bị giúp hệ thống phù hợp với dây chuyền sản xuất liên tục. Tốc độ băng tải có thể được điều chỉnh để đồng bộ với các công đoạn phía trước và phía sau.
Có nhiều lựa chọn vật liệu
Slat có thể được sản xuất từ nhựa kỹ thuật hoặc kim loại tùy điều kiện sử dụng. Xích và khung cũng có nhiều lựa chọn về vật liệu. Nhờ đó, doanh nghiệp có thể lựa chọn cấu hình phù hợp với tải trọng, môi trường và yêu cầu vệ sinh. Đây là một trong những lý do Slat được sử dụng trong nhiều ngành khác nhau.

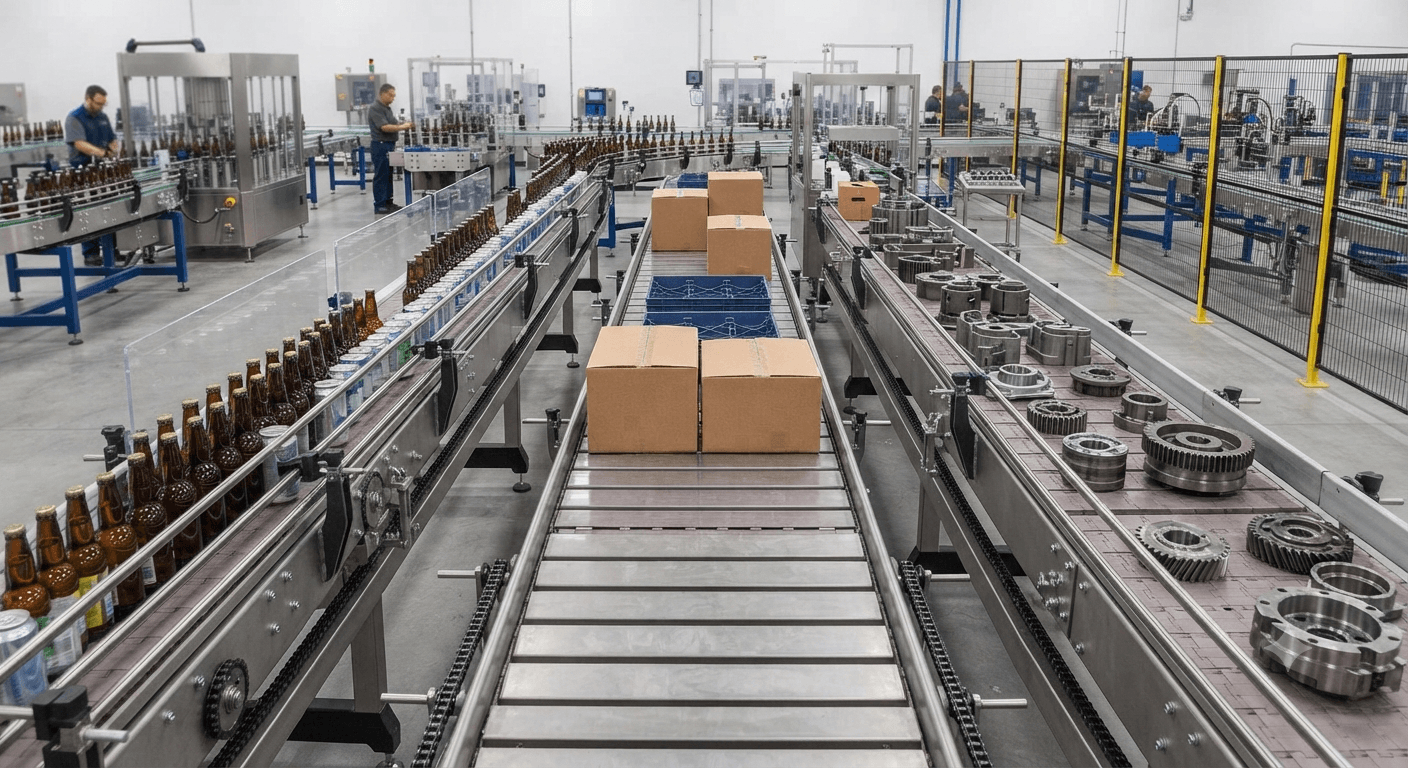

5. Khả năng vận chuyển của băng tải xích Slat
Vận chuyển sản phẩm đóng chai
Đây là một ứng dụng phổ biến của băng tải Slat. Bề mặt tải giúp chai, lon và hộp di chuyển liên tục giữa các công đoạn. Tùy loại sản phẩm, băng tải có thể sử dụng thanh dẫn hướng hai bên để hạn chế đổ hoặc lệch sản phẩm. Tốc độ cần được điều chỉnh phù hợp để tránh va chạm giữa các chai.
Vận chuyển thùng và khay
Băng tải có thể vận chuyển các thùng hoặc khay có đáy tương đối phẳng. Kết cấu Slat tạo bề mặt đỡ liên tục và phù hợp với sản phẩm có kích thước vừa và lớn. Khi sản phẩm nặng, cần lựa chọn loại Slat, xích và động cơ phù hợp. Đồng thời, khung phải đủ khả năng chịu tải trong suốt chiều dài vận chuyển.
Vận chuyển linh kiện công nghiệp
Trong sản xuất công nghiệp, Slat có thể được dùng để vận chuyển linh kiện, chi tiết cơ khí hoặc sản phẩm sau gia công. Tùy kích thước và trọng lượng sản phẩm, mặt tải có thể được thiết kế với chiều rộng phù hợp. Các thanh dẫn hướng cũng có thể được bổ sung để giữ sản phẩm đúng vị trí.

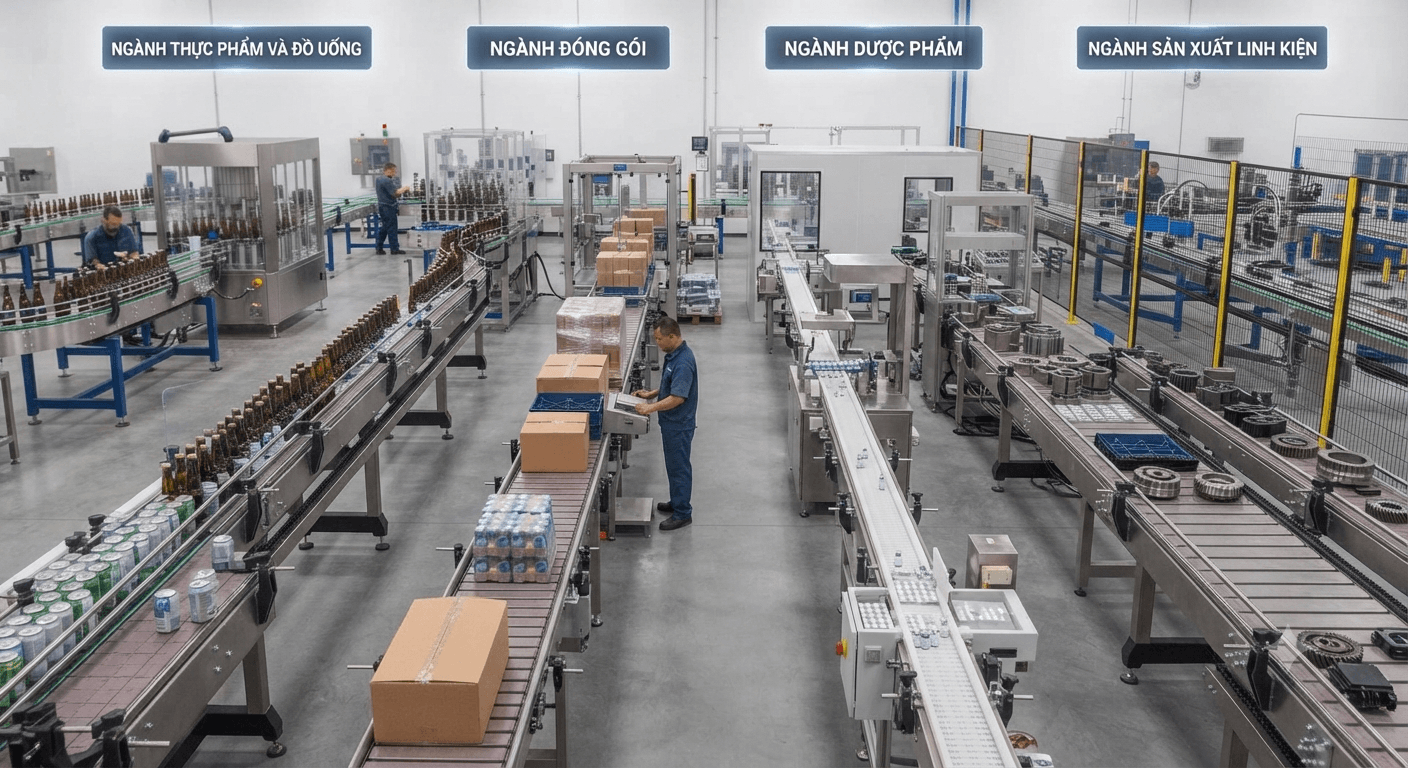

6. Ứng dụng của băng tải xích Slat trong sản xuất
Ngành thực phẩm và đồ uống
Băng tải Slat được sử dụng trong nhiều công đoạn như vận chuyển chai, lon, hộp và khay. Hệ thống có thể kết nối với các máy chiết rót, đóng nắp và đóng gói. Trong môi trường có độ ẩm cao, vật liệu của Slat, xích và khung cần được lựa chọn phù hợp. Với yêu cầu vệ sinh cao, inox hoặc vật liệu nhựa kỹ thuật chuyên dụng thường được cân nhắc.
Ngành đóng gói
Trong dây chuyền đóng gói, băng tải giúp đưa sản phẩm qua các công đoạn kiểm tra, đóng hộp hoặc dán nhãn. Chuyển động ổn định giúp quá trình tự động hóa diễn ra liên tục. Băng tải có thể được thiết kế theo chiều dài và chiều rộng khác nhau. Tốc độ vận chuyển cũng cần đồng bộ với năng suất của máy đóng gói.
Ngành dược phẩm
Băng tải Slat có thể được ứng dụng để vận chuyển chai, hộp và các sản phẩm đóng gói trong dây chuyền dược phẩm. Với ngành này, yêu cầu về vệ sinh và kiểm soát môi trường thường cao. Vì vậy, vật liệu, thiết kế băng tải và khả năng vệ sinh cần được xem xét ngay từ giai đoạn thiết kế.
Ngành sản xuất linh kiện
Các linh kiện và chi tiết công nghiệp có thể được vận chuyển giữa nhiều công đoạn. Băng tải giúp giảm thao tác thủ công và tạo dòng di chuyển liên tục. Khi sử dụng cho sản phẩm nặng hoặc có cạnh sắc, cần chọn vật liệu Slat và kết cấu phù hợp. Việc tính toán tải trọng giúp hạn chế tình trạng xích và nhông bị quá tải.
7. Các yếu tố cần tính toán khi thiết kế băng tải Slat
Tải trọng sản phẩm
Tải trọng là yếu tố quan trọng để xác định kích thước xích, Slat, trục và công suất động cơ. Cần tính cả trọng lượng sản phẩm trên một đơn vị chiều dài. Nếu sản phẩm được đặt không đều, tải thực tế lên từng đoạn băng tải có thể thay đổi. Vì vậy, thiết kế cần có mức dự phòng phù hợp.
Chiều dài và chiều rộng
Chiều dài quyết định yêu cầu đối với cơ cấu truyền động. Chiều rộng cần phù hợp với kích thước sản phẩm và cách bố trí trên băng tải. Băng tải quá hẹp có thể làm sản phẩm mất ổn định. Ngược lại, chiều rộng quá lớn có thể làm tăng chi phí mà không mang lại hiệu quả cần thiết.
Tốc độ vận chuyển
Tốc độ cần được xác định dựa trên năng suất dây chuyền và đặc tính sản phẩm. Sản phẩm dễ đổ hoặc dễ va chạm cần vận chuyển ở tốc độ phù hợp. Nếu băng tải kết nối với nhiều máy tự động, tốc độ phải được đồng bộ với từng công đoạn. Có thể sử dụng giải pháp điều khiển tốc độ phù hợp để đáp ứng yêu cầu sản xuất.
Môi trường làm việc
Cần xác định băng tải hoạt động trong môi trường khô, ẩm, nhiều bụi hoặc thường xuyên vệ sinh. Điều kiện này ảnh hưởng đến việc lựa chọn vật liệu. Đối với môi trường có nước hoặc hóa chất, cần kiểm tra khả năng chống ăn mòn và tương thích vật liệu trước khi thiết kế.

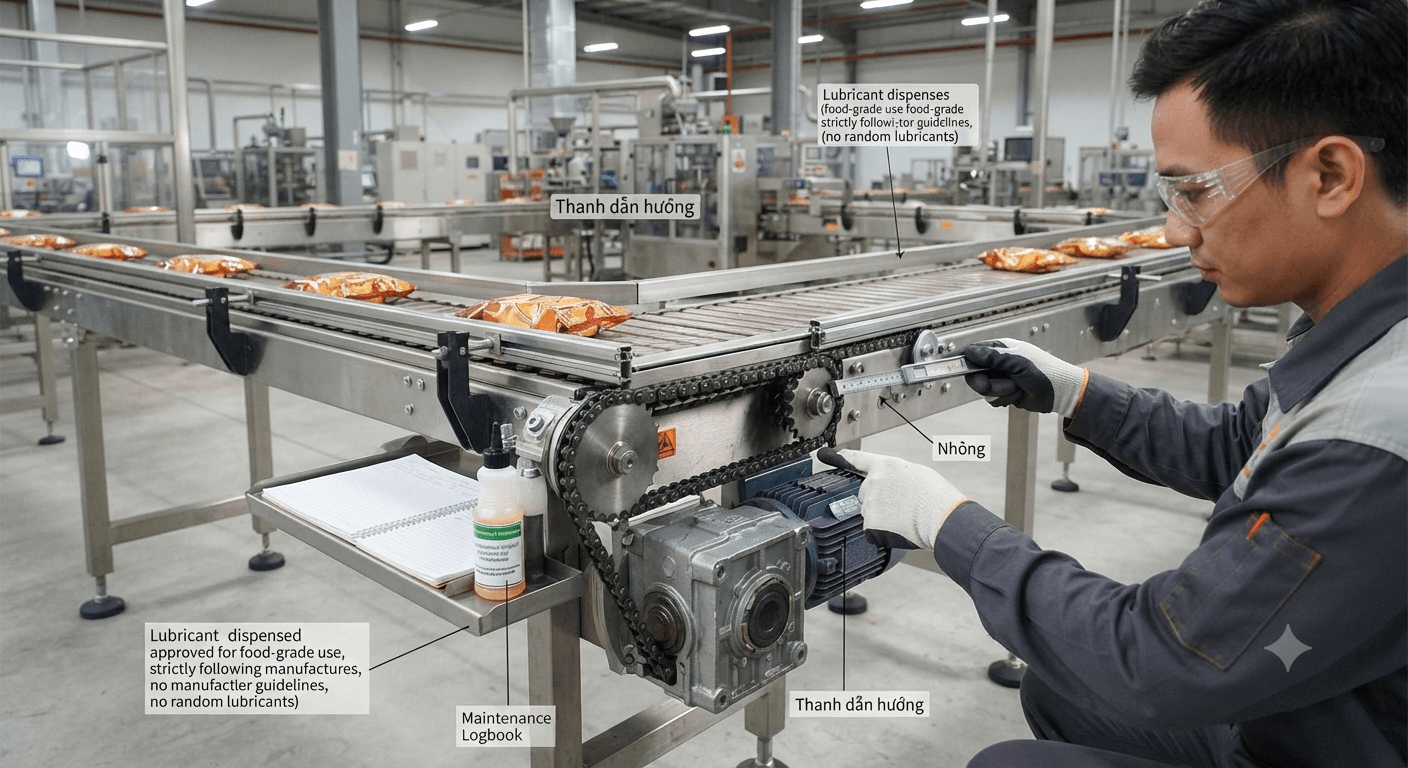

8. Lưu ý khi sử dụng và bảo dưỡng
Cần kiểm tra xích, Slat, nhông và thanh dẫn hướng định kỳ. Nếu phát hiện xích giãn, Slat nứt hoặc nhông bị mòn, nên xử lý sớm. Các bộ phận chuyển động cần được bảo dưỡng theo hướng dẫn của nhà sản xuất. Không nên sử dụng chất bôi trơn tùy tiện, đặc biệt trong dây chuyền thực phẩm.
Ngoài ra, cần kiểm tra tình trạng động cơ, hộp giảm tốc và các mối liên kết của khung. Băng tải nên được vệ sinh thường xuyên nếu làm việc trong môi trường có nhiều bụi hoặc cặn sản phẩm.
Câu hỏi thường gặp
1. Băng tải xích Slat phù hợp với sản phẩm nào?
Băng tải phù hợp với chai, lon, hộp, khay, thùng và nhiều loại linh kiện có kích thước, trọng lượng phù hợp với thiết kế.
2. Băng tải Slat có thể chạy đường cong không?
Có. Hệ thống có thể được thiết kế với các đoạn cong nếu sử dụng loại Slat và cơ cấu dẫn hướng phù hợp.
3. Slat nhựa hay Slat inox tốt hơn?
Mỗi loại phù hợp với điều kiện khác nhau. Slat nhựa nhẹ và vận hành êm, trong khi Slat inox có độ cứng và khả năng chịu tải tốt hơn.
4. Băng tải xích Slat có dùng trong ngành thực phẩm không?
Có. Đây là một dạng băng tải được sử dụng trong nhiều dây chuyền thực phẩm và đồ uống. Cấu hình vật liệu cần phù hợp với yêu cầu vệ sinh của dây chuyền.
Xem thêm
Băng tải xích nhựa và xích inox: So sánh đặc điểm, độ bền và ứng dụng thực tế
Băng tải xích công nghiệp: Cấu tạo, phân loại, nguyên lý hoạt động, ứng dụng và báo giá
Băng tải xích Slat có kết cấu chắc chắn, bề mặt tải ổn định và khả năng vận chuyển đa dạng. Thiết bị phù hợp với nhiều dây chuyền đóng gói, thực phẩm, đồ uống, dược phẩm và sản xuất công nghiệp.
Để hệ thống hoạt động bền bỉ, cần lựa chọn đúng vật liệu Slat, kích thước xích, công suất động cơ và thiết kế khung. Tải trọng, tốc độ, môi trường làm việc và đặc điểm sản phẩm cũng cần được tính toán ngay từ đầu.
