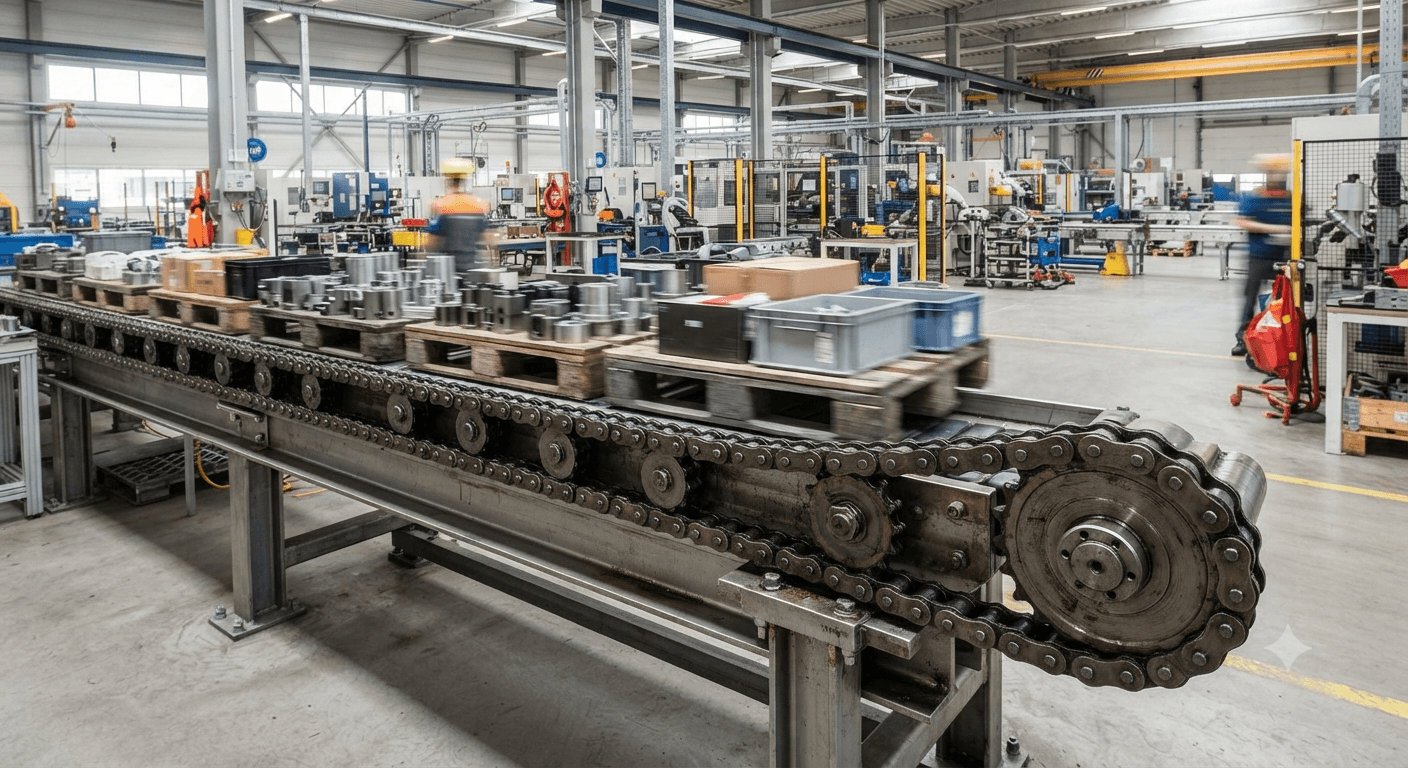

Băng tải xích là thiết bị vận chuyển sử dụng chuỗi xích và các mắt xích liên kết để tạo chuyển động kéo. Kết cấu này giúp hệ thống có khả năng chịu tải tốt, vận chuyển ổn định và phù hợp với nhiều loại sản phẩm. Tùy nhu cầu, băng tải có thể sử dụng xích con lăn, xích tấm hoặc kết hợp mặt tải phù hợp với từng dây chuyền.

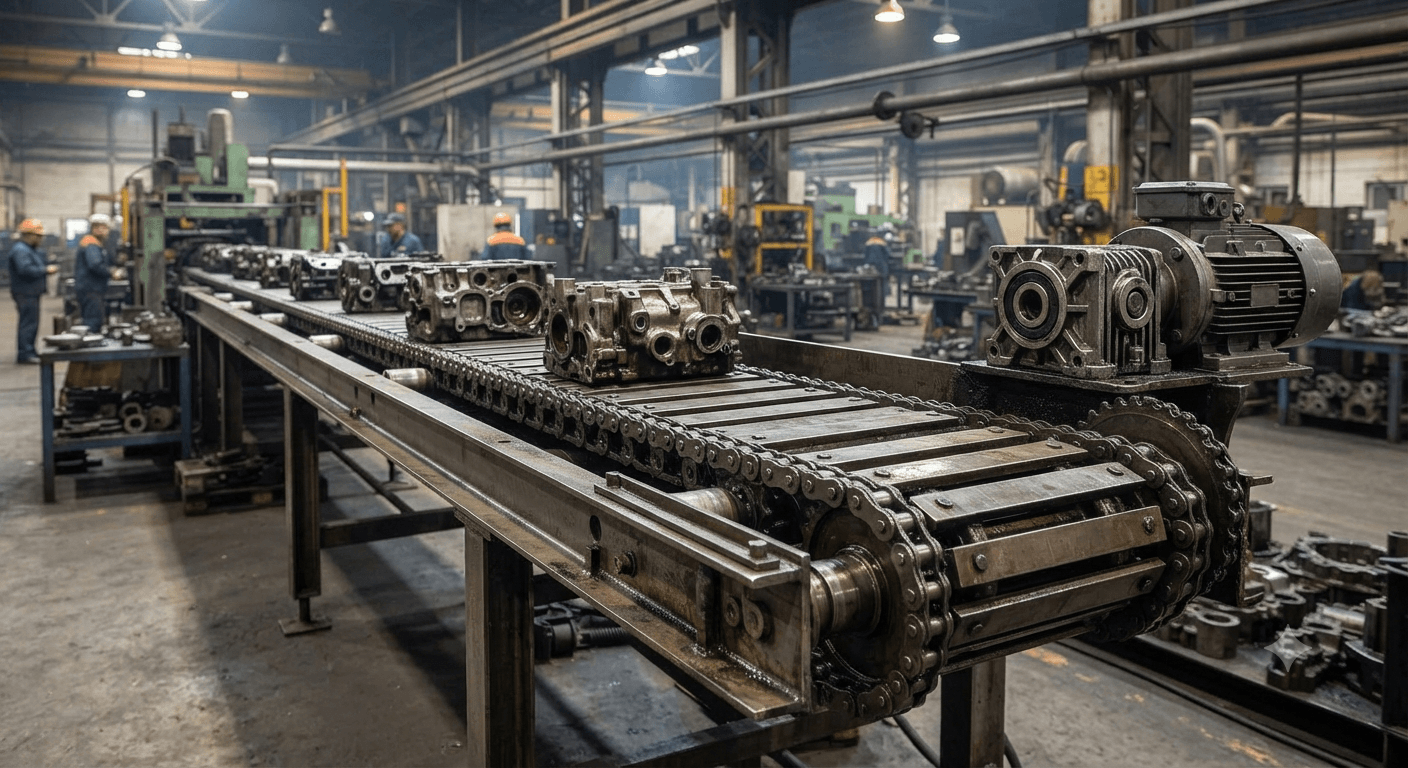

1. Băng tải xích là gì?
Băng tải xích là hệ thống vận chuyển trong đó xích đóng vai trò truyền động và kéo bề mặt hoặc vật liệu vận chuyển di chuyển theo một hướng nhất định. Chuyển động được tạo ra từ motor thông qua hộp giảm tốc và bộ truyền xích.
Khác với băng tải sử dụng dây belt liên tục, băng tải xích có kết cấu gồm nhiều mắt xích liên kết. Tùy thiết kế, phía trên xích có thể là các tấm kim loại, thanh đỡ, con lăn hoặc bề mặt chuyên dụng.
Nhờ kết cấu chắc chắn, thiết bị thường được lựa chọn cho các dây chuyền cần vận chuyển sản phẩm có trọng lượng lớn hoặc làm việc trong môi trường công nghiệp. Kích thước và cấu hình có thể thay đổi theo tải trọng, tốc độ và mặt bằng lắp đặt.
2. Cấu tạo băng tải xích công nghiệp
Khung băng tải
Khung là bộ phận nâng đỡ toàn bộ hệ thống. Khung thường được chế tạo từ thép hoặc inox tùy môi trường sử dụng. Kích thước và độ cứng của khung cần phù hợp với tải trọng. Với dây chuyền tải hàng nặng, kết cấu phải đủ chắc để hạn chế rung và biến dạng trong quá trình vận hành.
Xích tải
Xích là thành phần quan trọng nhất của hệ thống. Xích liên kết các mắt hoặc tấm xích thành một chuỗi chuyển động liên tục.
Tùy ứng dụng, có thể sử dụng các loại xích có kích thước và kết cấu khác nhau. Việc lựa chọn cần dựa trên tải trọng, tốc độ và điều kiện làm việc.
Nhông dẫn động và nhông bị động
Nhông dẫn động nhận chuyển động từ hệ truyền động và kéo xích di chuyển. Nhông bị động nằm ở đầu còn lại, giúp xích quay vòng và duy trì quỹ đạo. Sự ăn khớp giữa nhông và xích cần chính xác. Nếu nhông bị mòn hoặc xích bị giãn, chuyển động có thể không ổn định và gây tiếng ồn.
Motor và hộp giảm tốc
Motor cung cấp năng lượng cho hệ thống. Hộp giảm tốc điều chỉnh tốc độ quay và tạo mô-men phù hợp với nhu cầu vận chuyển.
Công suất motor cần được tính dựa trên tải trọng, chiều dài băng, tốc độ và điều kiện khởi động. Không nên chọn motor chỉ dựa vào tải trọng của một sản phẩm.
Bộ phận căng và dẫn hướng xích
Bộ phận căng giúp duy trì độ căng phù hợp của xích. Dẫn hướng giúp xích di chuyển đúng quỹ đạo trong quá trình vận hành.
Nếu xích quá chùng, khả năng ăn khớp với nhông có thể bị ảnh hưởng. Ngược lại, căng quá mức có thể làm tăng ma sát và tải lên các bộ phận truyền động.

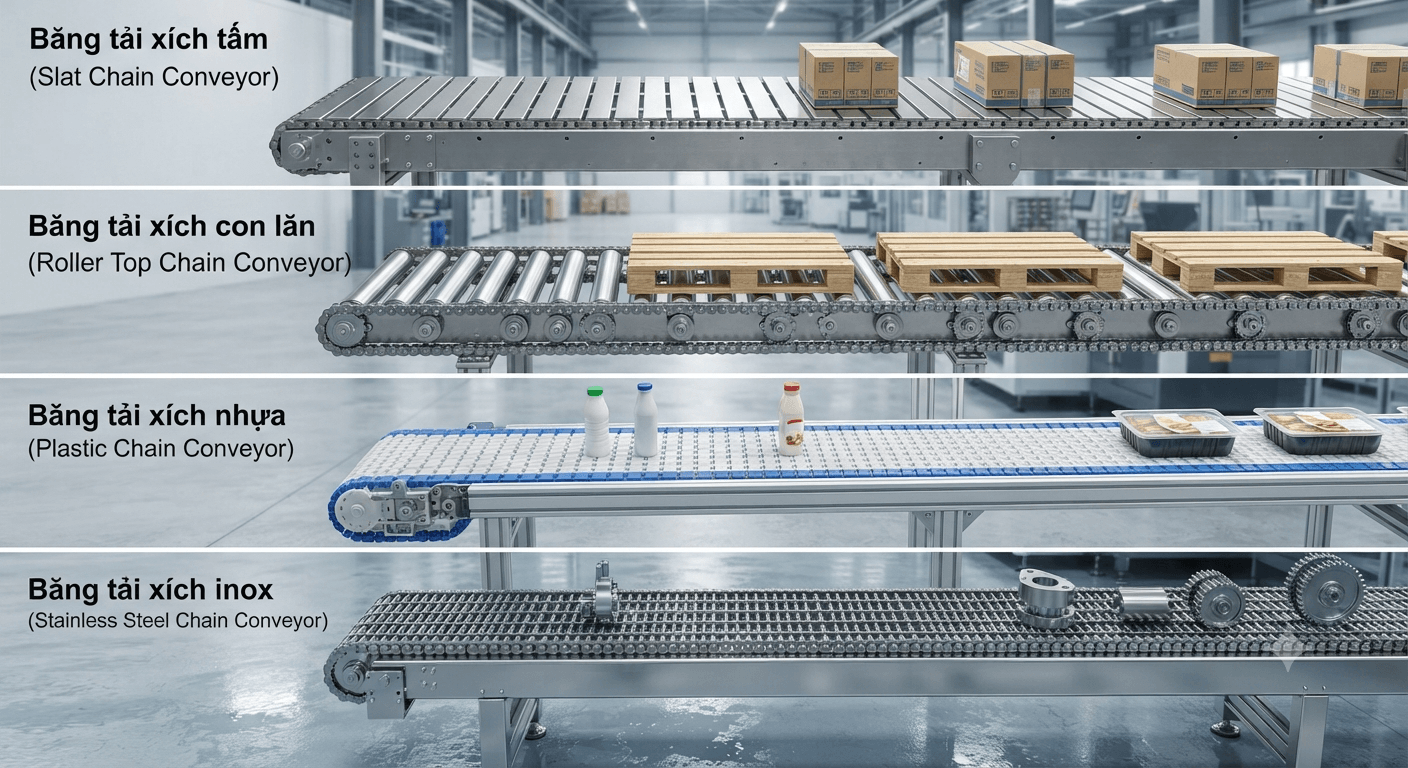

3. Phân loại băng tải xích phổ biến
Băng tải xích tấm
Băng tải xích tấm sử dụng các tấm liên kết với nhau tạo thành bề mặt vận chuyển. Vật liệu chế tạo có thể là thép, inox hoặc loại phù hợp với môi trường.
Loại này phù hợp với sản phẩm có hình dạng tương đối ổn định và cần mặt tải chắc chắn. Một số dây chuyền sản xuất, đóng gói và vận chuyển hàng hóa thường sử dụng cấu hình này.
Băng tải xích con lăn
Xích được kết hợp với các con lăn để tạo bề mặt vận chuyển. Khi xích chuyển động, các con lăn quay theo và đưa sản phẩm về phía trước.
Cấu hình này phù hợp với hàng hóa có đáy tương đối phẳng. Nó thường được sử dụng để vận chuyển thùng, pallet, kiện hàng hoặc sản phẩm công nghiệp.
Băng tải xích nhựa
Xích nhựa có trọng lượng tương đối nhẹ và có thể phù hợp với một số dây chuyền cần bề mặt vận chuyển đặc thù.
Tùy vật liệu, loại xích này có thể được sử dụng trong các ứng dụng yêu cầu vệ sinh hoặc hạn chế ảnh hưởng đến sản phẩm. Cần lựa chọn đúng loại vật liệu dựa trên môi trường và yêu cầu thực tế.
Băng tải xích inox
Băng tải xích inox được sử dụng khi hệ thống cần khả năng chống ăn mòn và thuận tiện vệ sinh. Đây là cấu hình thường được cân nhắc trong các môi trường có độ ẩm hoặc yêu cầu vệ sinh cao.
Tuy nhiên, không phải mọi loại inox đều có đặc tính giống nhau. Việc lựa chọn vật liệu cần dựa trên môi trường, hóa chất và yêu cầu sử dụng cụ thể.
4. Nguyên lý hoạt động của băng tải xích
Nguyên lý hoạt động của băng tải xích tương đối đơn giản. Khi động cơ hoạt động, mô-men xoắn được truyền qua hộp giảm tốc đến nhông dẫn động. Nhông quay và ăn khớp với các mắt xích. Chuyển động quay của nhông được chuyển thành chuyển động kéo xích theo phương ngang hoặc theo hướng được thiết kế.
Xích kéo bề mặt tải hoặc các bộ phận liên kết di chuyển theo. Khi đến đầu băng, xích vòng qua nhông và quay trở lại phía dưới để tiếp tục chu trình. Tốc độ vận chuyển phụ thuộc vào tốc độ motor, tỷ số truyền, kích thước nhông và cấu hình hệ thống. Với dây chuyền cần kiểm soát tốc độ, có thể kết hợp bộ điều khiển phù hợp.

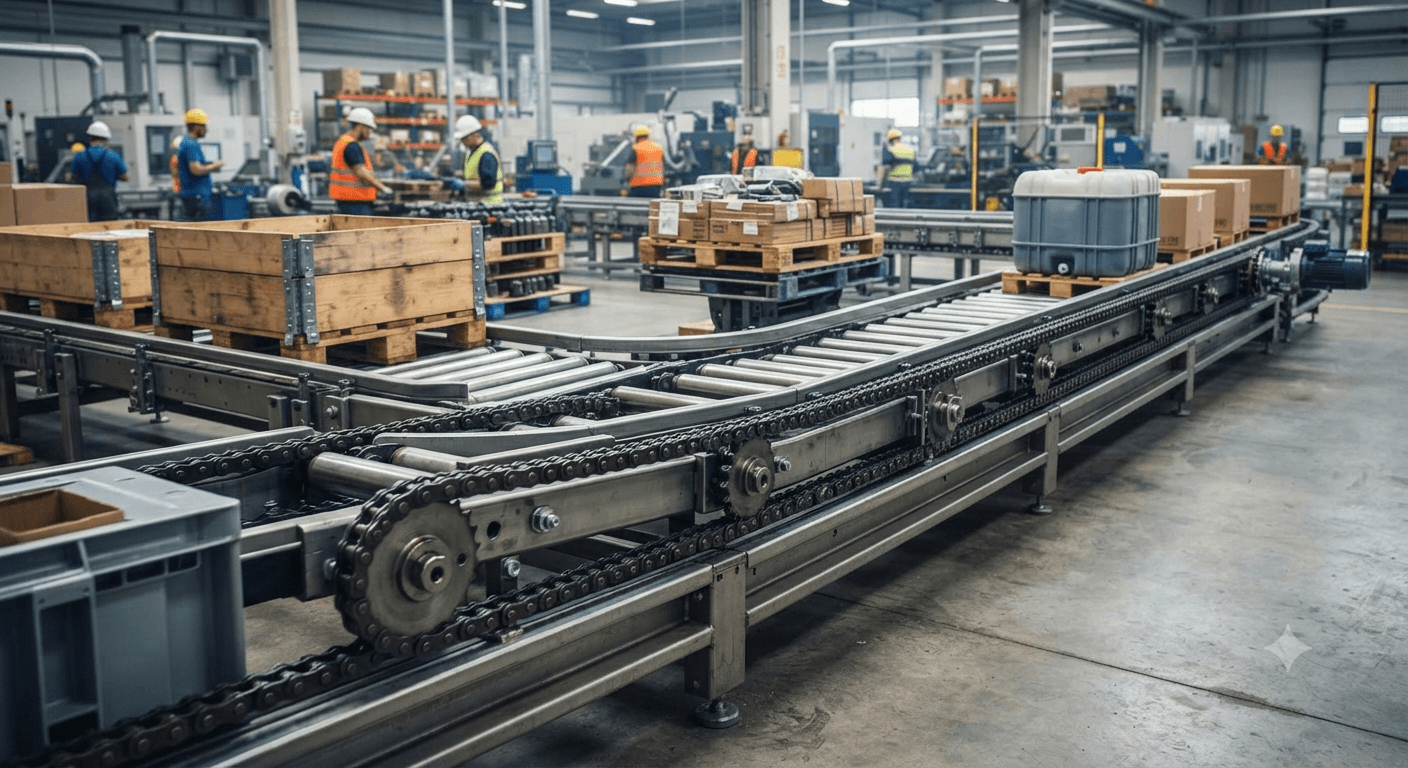

5. Ưu điểm của băng tải xích
Khả năng chịu tải tốt
Kết cấu xích và khung chắc chắn giúp thiết bị phù hợp với nhiều ứng dụng tải nặng. Bề mặt vận chuyển cũng có thể được thiết kế theo kích thước và trọng lượng sản phẩm. Đây là ưu điểm quan trọng khi vận chuyển hàng hóa mà các loại dây băng thông thường khó đáp ứng.
Vận chuyển ổn định
Xích được dẫn động trực tiếp thông qua nhông nên chuyển động tương đối ổn định khi hệ thống được thiết kế và bảo dưỡng đúng cách. Thiết bị có thể làm việc liên tục trong nhiều dây chuyền công nghiệp. Tuy nhiên, độ ổn định vẫn phụ thuộc vào chất lượng xích, nhông, motor và điều kiện vận hành.
Phù hợp với nhiều loại sản phẩm
Băng tải có thể được thiết kế để vận chuyển thùng, kiện hàng, pallet, linh kiện, chai lọ hoặc sản phẩm có tải trọng khác nhau. Mặt tải và khoảng cách xích có thể được lựa chọn theo đặc điểm sản phẩm. Điều này giúp thiết bị dễ tích hợp vào các dây chuyền sản xuất khác nhau.
Có thể thiết kế theo dây chuyền
Chiều dài, chiều rộng, chiều cao và tốc độ có thể được tính toán theo mặt bằng thực tế. Băng tải cũng có thể kết hợp cảm biến, bộ điều khiển hoặc cơ cấu chặn sản phẩm. Với những dây chuyền có yêu cầu riêng, thiết kế theo thông số thực tế sẽ giúp hạn chế việc phải thay đổi nhiều khi lắp đặt.
6. Ứng dụng của băng tải xích
Vận chuyển thùng và kiện hàng
Băng tải xích có thể vận chuyển thùng carton, kiện hàng hoặc sản phẩm đóng gói giữa các công đoạn. Kết cấu chắc chắn giúp hệ thống phù hợp với những sản phẩm có trọng lượng lớn hơn so với các dây chuyền tải nhẹ.
Vận chuyển pallet
Trong kho hàng và nhà máy, băng tải xích có thể được sử dụng để di chuyển pallet giữa các vị trí. Khi thiết kế hệ thống pallet, cần tính đến kích thước pallet, tải trọng và khoảng cách giữa các điểm đỡ. Cấu hình phải đảm bảo pallet được giữ ổn định trong quá trình vận chuyển.
Dây chuyền sản xuất
Băng tải có thể kết nối các công đoạn gia công, lắp ráp, kiểm tra và đóng gói. Tốc độ được lựa chọn dựa trên năng suất của dây chuyền. Nếu các công đoạn có thời gian xử lý khác nhau, cần tính toán thêm khả năng tích lũy sản phẩm.
Ngành thực phẩm và đồ uống
Băng tải xích inox hoặc xích nhựa phù hợp có thể được sử dụng trong một số dây chuyền thực phẩm. Khi ứng dụng trong lĩnh vực này, vật liệu tiếp xúc với sản phẩm, khả năng vệ sinh và thiết kế hạn chế vị trí tích tụ chất bẩn cần được quan tâm.
Ngành cơ khí và ô tô
Thiết bị có thể vận chuyển chi tiết kim loại, linh kiện và cụm sản phẩm trong các nhà máy cơ khí. Với môi trường có dầu mỡ hoặc phoi kim loại, cần lựa chọn vật liệu xích, khung và phương án bảo vệ phù hợp.

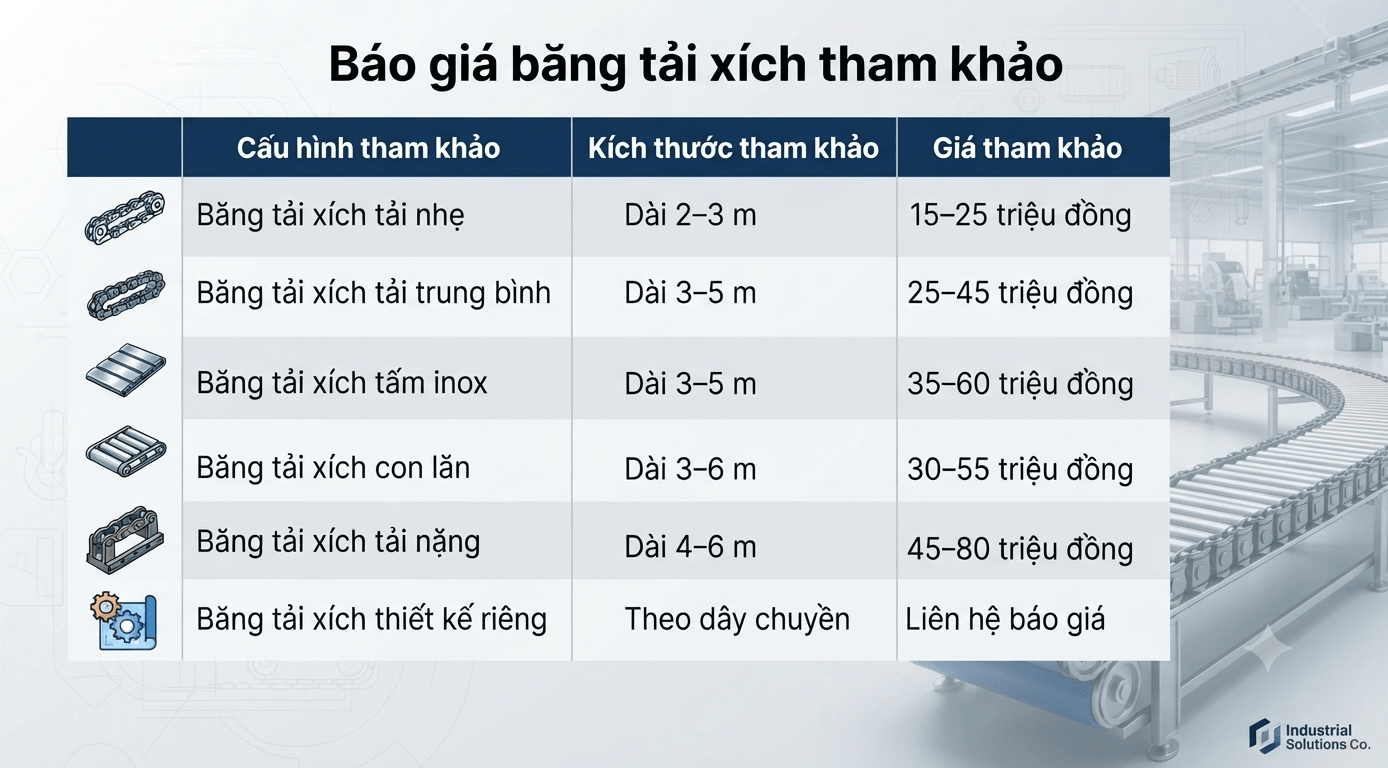

8. Báo giá băng tải xích tham khảo
Chi phí băng tải xích phụ thuộc vào chiều dài, chiều rộng, tải trọng, loại xích, vật liệu khung, motor và mức độ tự động hóa. Vì vậy, không có một mức giá cố định cho mọi hệ thống.
Lưu ý: Mức giá trên chỉ mang tính tham khảo, không phải báo giá cố định. Chi phí thực tế có thể thay đổi theo loại xích, motor, vật liệu, tải trọng, kích thước và yêu cầu tích hợp của từng dây chuyền.
9. Cách lựa chọn băng tải xích phù hợp
Trước tiên, cần xác định loại sản phẩm cần vận chuyển. Kích thước, trọng lượng và hình dạng sản phẩm quyết định nhiều đến mặt tải và khoảng cách xích.
Tiếp theo là xác định tải trọng tổng thể. Không nên chỉ tính trọng lượng của một sản phẩm mà cần tính số lượng sản phẩm có thể xuất hiện đồng thời trên băng.
Tốc độ cũng cần được xác định dựa trên năng suất. Nếu băng tải kết nối với nhiều máy móc, tốc độ phải phù hợp với khả năng xử lý của toàn bộ dây chuyền.
Ngoài ra, cần xem xét môi trường làm việc. Khu vực có nước, dầu, hóa chất hoặc yêu cầu vệ sinh sẽ cần lựa chọn vật liệu khác với môi trường sản xuất thông thường.

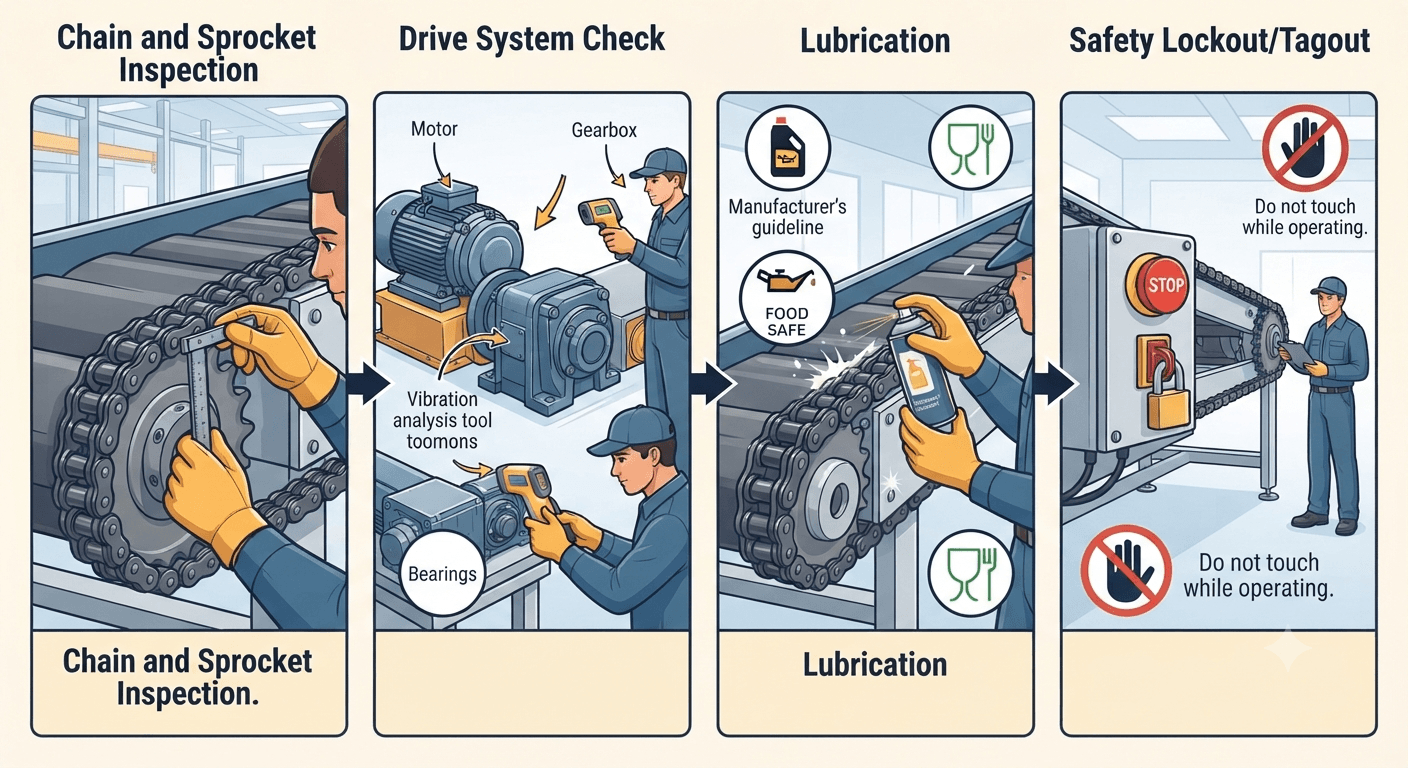

10. Lưu ý khi sử dụng và bảo dưỡng băng tải xích
Xích và nhông cần được kiểm tra định kỳ để phát hiện tình trạng mòn, giãn hoặc sai lệch. Khi xích có dấu hiệu bất thường, cần xử lý sớm để hạn chế ảnh hưởng đến các bộ phận khác.
Hệ thống truyền động cũng cần được kiểm tra theo lịch bảo dưỡng. Motor, hộp giảm tốc, ổ đỡ và các điểm liên kết cần hoạt động ổn định.
Việc bôi trơn xích phải dựa trên loại xích và khuyến nghị của nhà sản xuất. Không nên sử dụng chất bôi trơn tùy ý, đặc biệt trong môi trường có yêu cầu vệ sinh cao.
Khi vệ sinh hoặc bảo trì, cần dừng máy và thực hiện biện pháp an toàn phù hợp. Không đưa tay hoặc dụng cụ vào khu vực xích và nhông khi hệ thống đang hoạt động.
Câu hỏi thường gặp về băng tải xích
1. Băng tải xích dùng để làm gì?
Thiết bị dùng để vận chuyển sản phẩm, thùng hàng, kiện hàng, pallet và nhiều loại vật liệu trong dây chuyền công nghiệp.
2. Băng tải xích có chịu tải nặng không?
Có thể. Kết cấu xích và khung chắc chắn giúp thiết bị phù hợp với nhiều ứng dụng tải trung bình đến tải nặng khi được thiết kế đúng.
3. Băng tải xích có điều chỉnh tốc độ được không?
Có. Tốc độ có thể được lựa chọn hoặc điều chỉnh thông qua motor, hộp giảm tốc và bộ điều khiển phù hợp.
4. Băng tải xích inox có dùng trong ngành thực phẩm không?
Có thể sử dụng trong một số dây chuyền nếu vật liệu và cấu hình đáp ứng yêu cầu vệ sinh của ứng dụng. Cần lựa chọn sản phẩm theo tiêu chuẩn và điều kiện thực tế.
5. Băng tải xích có đắt không?
Chi phí phụ thuộc vào kích thước, tải trọng, loại xích, vật liệu và motor. Hệ thống tải nặng hoặc thiết kế riêng thường có chi phí cao hơn cấu hình tiêu chuẩn.
Xem thêm
Cách chọn băng tải mini phù hợp: Kích thước, tải trọng, tốc độ và loại dây băng
Băng tải mini theo yêu cầu: Thiết kế kích thước, tải trọng và cấu hình theo dây chuyền
Băng tải xích có kết cấu chắc chắn, khả năng chịu tải tốt và có thể đáp ứng nhiều nhu cầu vận chuyển trong công nghiệp. Tùy sản phẩm và môi trường, doanh nghiệp có thể lựa chọn xích tấm, xích con lăn, xích nhựa hoặc xích inox.
Khi lựa chọn, cần xác định chính xác tải trọng, kích thước sản phẩm, tốc độ, không gian lắp đặt và điều kiện môi trường. Bên mình chuyên cung cấp các loại băng tải công nghiệp và có thể tư vấn cấu hình theo nhu cầu thực tế
