Băng tải xích cong là giải pháp vận chuyển được thiết kế để đưa sản phẩm qua các đoạn chuyển hướng mà không cần bố trí nhiều băng tải thẳng. Nhờ kết cấu xích và mặt tải có khả năng chạy theo đường cong, thiết bị giúp tận dụng mặt bằng và kết nối các công đoạn hiệu quả hơn.

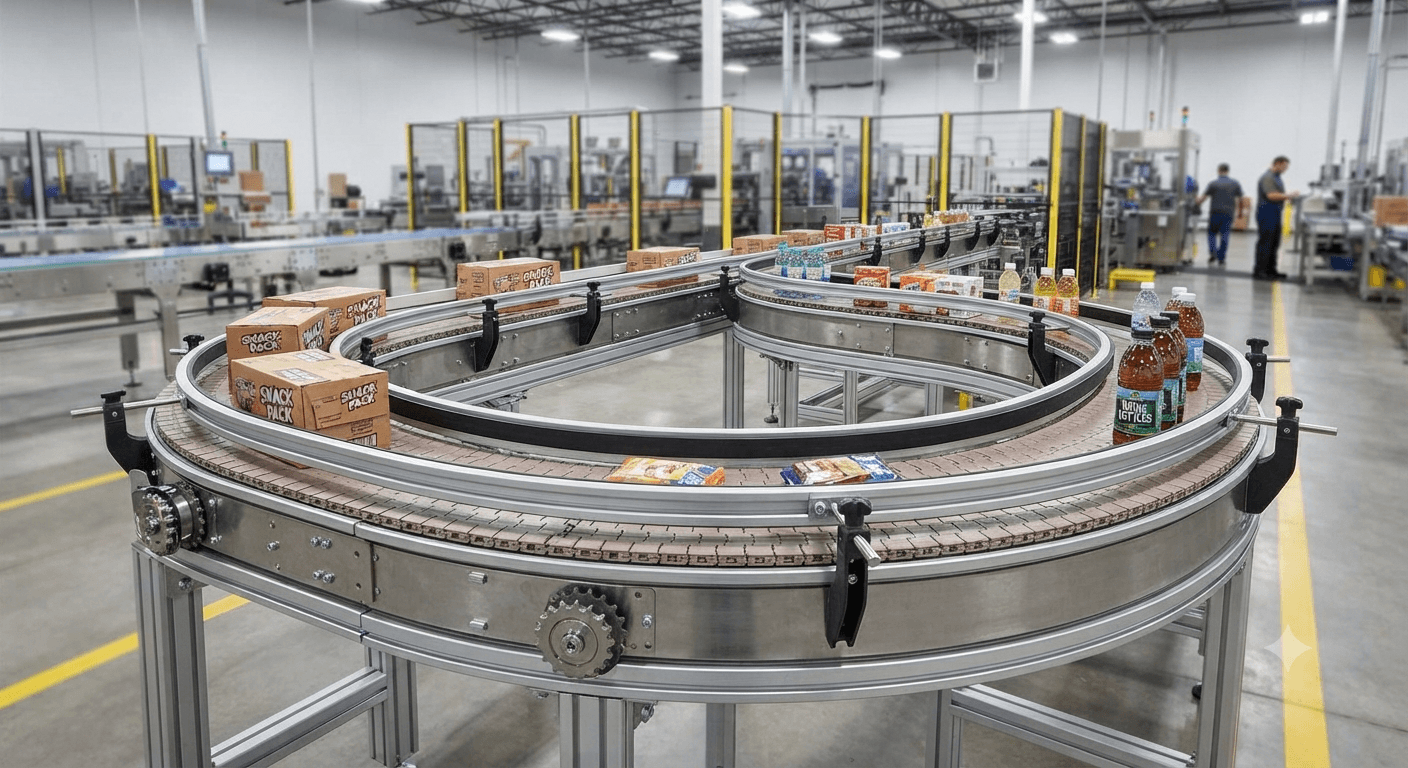

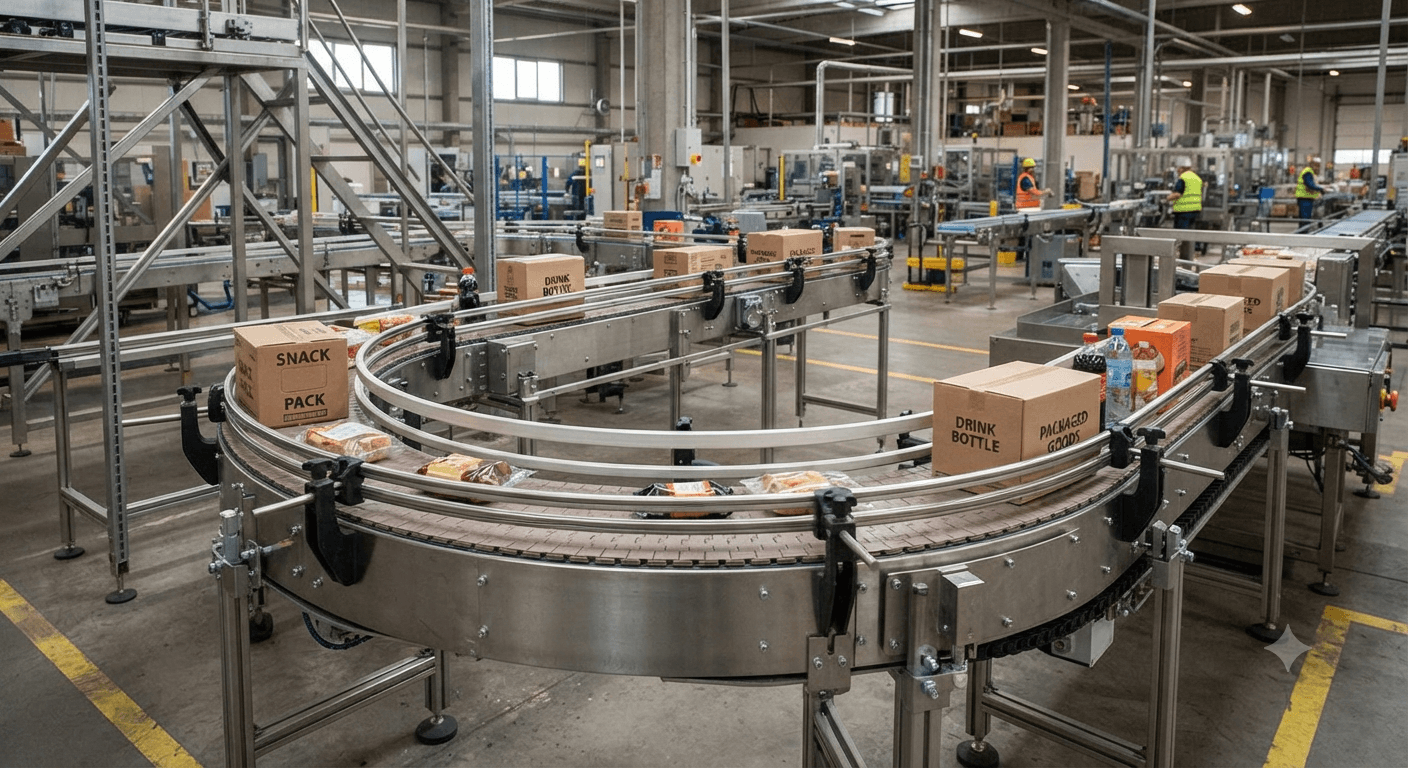

1. Băng tải xích cong là gì?
Băng tải xích cong là dạng băng tải sử dụng xích làm cơ cấu truyền động và được thiết kế để di chuyển theo một bán kính cong nhất định. Sản phẩm có thể đi từ hướng này sang hướng khác trên cùng một hệ thống.
Khác với băng tải thẳng, phần khung, mặt tải, xích, nhông và thanh dẫn hướng của băng tải cong phải được thiết kế phù hợp với bán kính chuyển hướng. Các bộ phận cần phối hợp đồng bộ để hạn chế hiện tượng kẹt hoặc lệch sản phẩm.
Tùy thiết kế, băng tải có thể chuyển hướng 30°, 45°, 90°, 180° hoặc các góc khác. Bán kính cong và chiều rộng băng tải được xác định dựa trên sản phẩm cũng như mặt bằng thực tế.

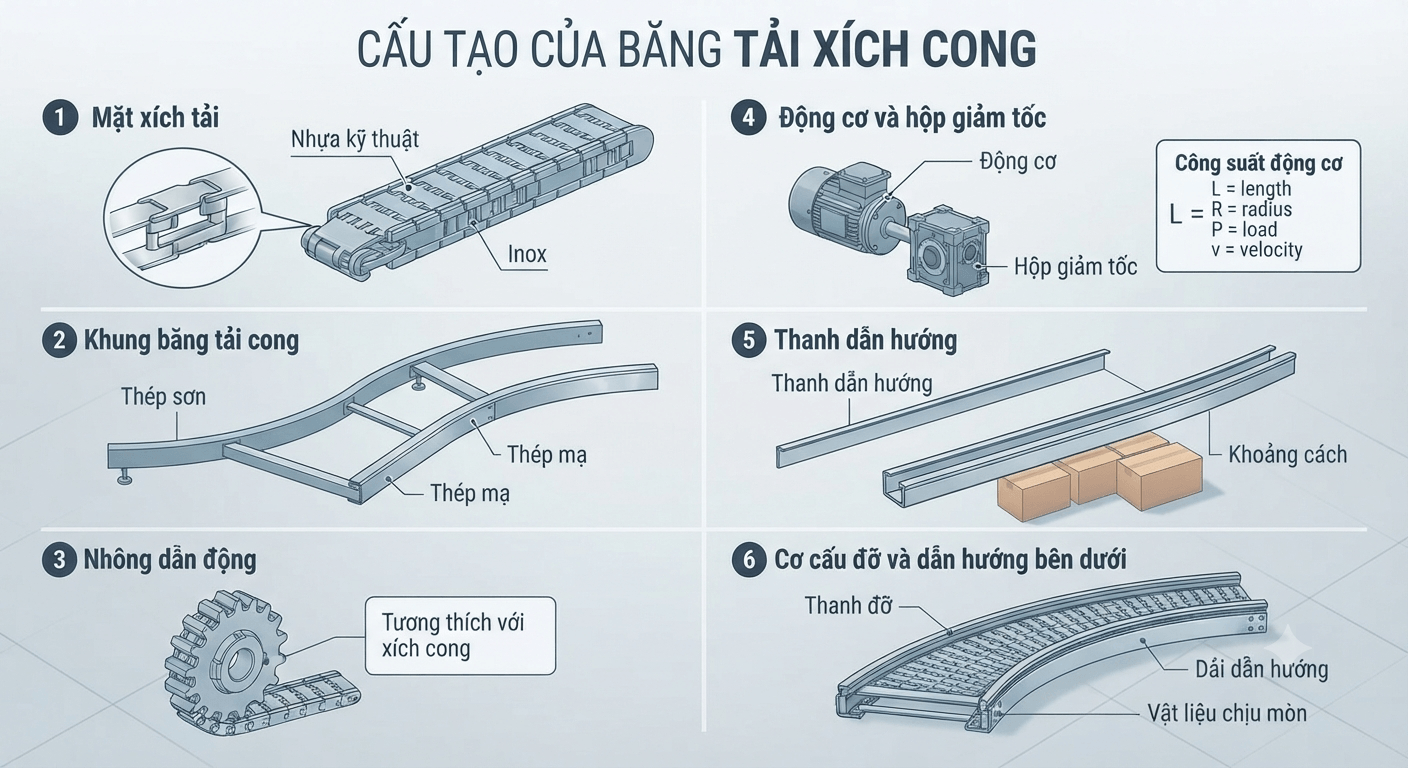

2. Cấu tạo của băng tải xích cong
Mặt xích tải
Mặt xích là bộ phận trực tiếp nâng đỡ sản phẩm. Với băng tải cong, các mắt xích phải có khả năng di chuyển theo quỹ đạo đã thiết kế. Xích có thể được làm từ nhựa kỹ thuật hoặc inox tùy môi trường sử dụng. Xích nhựa thường có ưu điểm về trọng lượng và độ êm, trong khi xích inox phù hợp với những hệ thống cần độ cứng và khả năng chống ăn mòn tốt.
Khung băng tải cong
Khung có nhiệm vụ giữ toàn bộ hệ thống theo đúng bán kính chuyển hướng. Khung thường được gia công theo hình cung thay vì kết cấu thẳng thông thường. Vật liệu khung có thể là thép sơn, thép mạ hoặc inox. Lựa chọn vật liệu cần dựa vào tải trọng, môi trường và yêu cầu vệ sinh của dây chuyền.
Nhông dẫn động
Nhông dẫn động truyền chuyển động từ động cơ đến xích. Với băng tải cong, cơ cấu nhông cần tương thích với loại xích và hướng chuyển động. Việc gia công và lắp đặt nhông chính xác giúp giảm hiện tượng rung, giật hoặc trượt xích. Đây cũng là bộ phận cần được kiểm tra thường xuyên trong quá trình bảo dưỡng.
Động cơ và hộp giảm tốc
Động cơ tạo lực kéo cho toàn bộ mặt tải. Hộp giảm tốc giúp điều chỉnh tốc độ và mô-men phù hợp với tải trọng. Công suất động cơ cần được tính dựa trên chiều dài, bán kính cong, tải trọng và tốc độ vận chuyển. Không nên lựa chọn motor chỉ dựa trên chiều rộng băng tải.
Thanh dẫn hướng
Thanh dẫn hướng giúp xích di chuyển đúng quỹ đạo và hạn chế sản phẩm bị lệch khỏi mặt tải. Đây là bộ phận đặc biệt quan trọng ở những đoạn cong. Khoảng cách giữa thanh dẫn hướng và sản phẩm cần được thiết kế phù hợp. Nếu quá chật, sản phẩm dễ bị kẹt; nếu quá rộng, sản phẩm có thể lệch hướng khi chuyển động.
Cơ cấu đỡ và dẫn hướng bên dưới
Các thanh đỡ bên dưới giúp nâng đỡ xích và giảm ma sát khi mặt tải chuyển động. Vật liệu dẫn hướng cần phù hợp với loại xích và điều kiện làm việc. Khi hệ thống vận hành liên tục, những vị trí tiếp xúc có thể bị mòn. Vì vậy, cần kiểm tra định kỳ để hạn chế ảnh hưởng đến chuyển động của xích.
3. Nguyên lý hoạt động của băng tải xích cong
Khi động cơ hoạt động, mô-men được truyền qua hộp giảm tốc đến trục dẫn động. Nhông quay và kéo chuỗi xích di chuyển theo quỹ đạo cong đã thiết kế. Các tấm Slat hoặc mắt xích liên kết tạo thành mặt tải đưa sản phẩm đi theo hướng chuyển tiếp. Thanh dẫn hướng giữ sản phẩm ổn định khi đi qua đoạn cong.
Nhờ thiết kế đồng bộ giữa xích, nhông và khung, sản phẩm có thể chuyển hướng mà không cần dừng lại. Điều này đặc biệt hữu ích trong các dây chuyền yêu cầu vận chuyển liên tục.

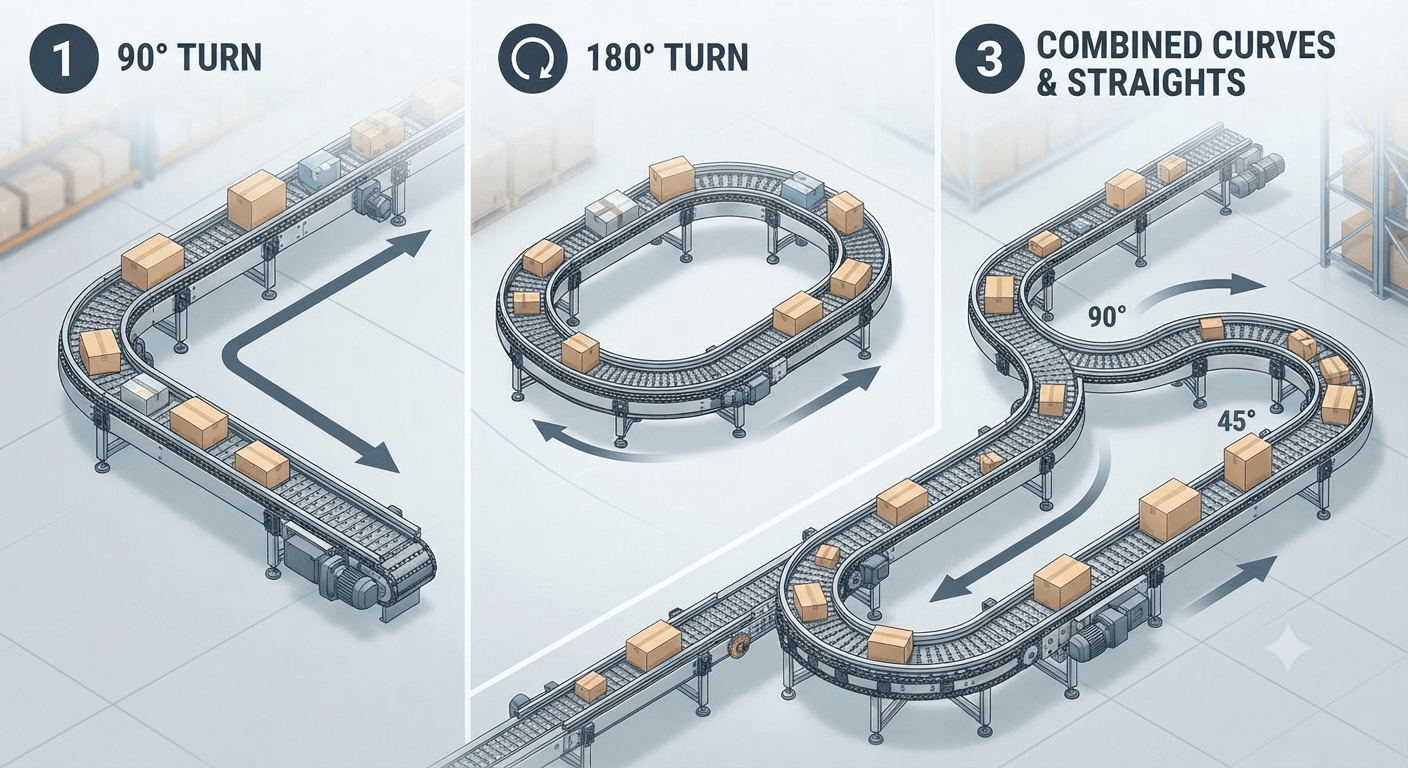

4. Khả năng chuyển hướng của băng tải xích cong
Chuyển hướng 90 độ
Góc 90° là một trong những cấu hình phổ biến. Băng tải có thể kết nối hai dây chuyền nằm vuông góc với nhau. Thiết kế này giúp tiết kiệm diện tích và hạn chế việc bố trí nhiều thiết bị trung gian. Sản phẩm được chuyển hướng liên tục nếu tốc độ và kích thước băng tải được tính toán phù hợp.
Chuyển hướng 180 độ
Băng tải cong 180° thường được sử dụng khi cần đưa sản phẩm quay lại theo hướng ngược lại. Cấu hình này có thể tạo thành đường vận chuyển dạng chữ U. Đây là giải pháp hữu ích khi mặt bằng có chiều dài hạn chế nhưng vẫn cần duy trì quãng đường vận chuyển. Bán kính cong cần được lựa chọn phù hợp với kích thước sản phẩm.
Kết hợp nhiều góc cong
Một dây chuyền có thể sử dụng nhiều đoạn băng tải cong với các góc khác nhau. Các đoạn này được kết hợp với băng tải thẳng để tạo thành tuyến vận chuyển hoàn chỉnh. Khi thiết kế, cần tính toán vị trí giao nhau và hướng di chuyển của sản phẩm. Tốc độ giữa các đoạn cũng cần được đồng bộ để tránh ùn tắc.
5. Ưu điểm của băng tải xích cong

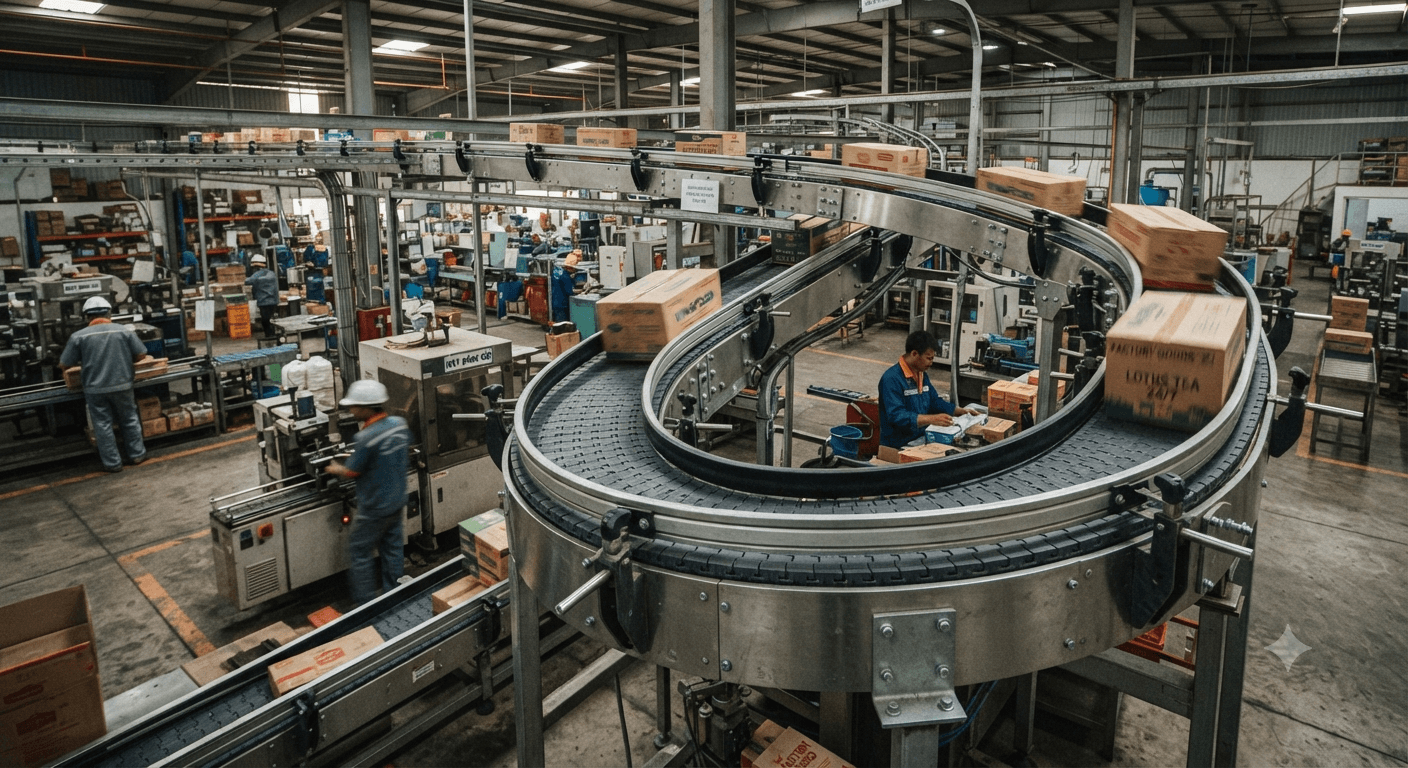

Tận dụng không gian nhà xưởng
Băng tải cong giúp thay đổi hướng vận chuyển mà không cần bố trí thêm nhiều thiết bị trung gian. Nhờ đó, doanh nghiệp có thể tận dụng tốt hơn diện tích sàn. Đặc biệt với nhà xưởng có nhiều máy móc hoặc không gian hạn chế, các đoạn cong giúp tạo tuyến vận chuyển linh hoạt hơn.
Giảm số lượng điểm trung chuyển
Nếu sử dụng nhiều băng tải thẳng, sản phẩm có thể cần chuyển qua các điểm trung gian. Mỗi điểm chuyển tiếp đều có nguy cơ làm sản phẩm lệch hoặc rơi. Băng tải cong cho phép sản phẩm tiếp tục di chuyển trên cùng một mặt tải. Điều này giúp giảm một số điểm chuyển tiếp không cần thiết.
Vận chuyển liên tục
Sản phẩm có thể được đưa qua đoạn cong mà không phải dừng lại. Tính liên tục này phù hợp với dây chuyền tự động hóa và sản xuất có năng suất cao. Khi kết hợp với cảm biến hoặc thiết bị điều khiển, băng tải có thể được đồng bộ với các công đoạn phía trước và phía sau.
Phù hợp nhiều loại sản phẩm
Băng tải xích cong có thể vận chuyển chai, lon, hộp, khay, thùng hoặc linh kiện khi được thiết kế đúng cấu hình. Tuy nhiên, sản phẩm quá cao, dễ đổ hoặc có đáy không ổn định cần được xem xét kỹ trước khi lựa chọn. Có thể cần thêm thanh dẫn hướng hoặc thay đổi cấu trúc mặt tải.

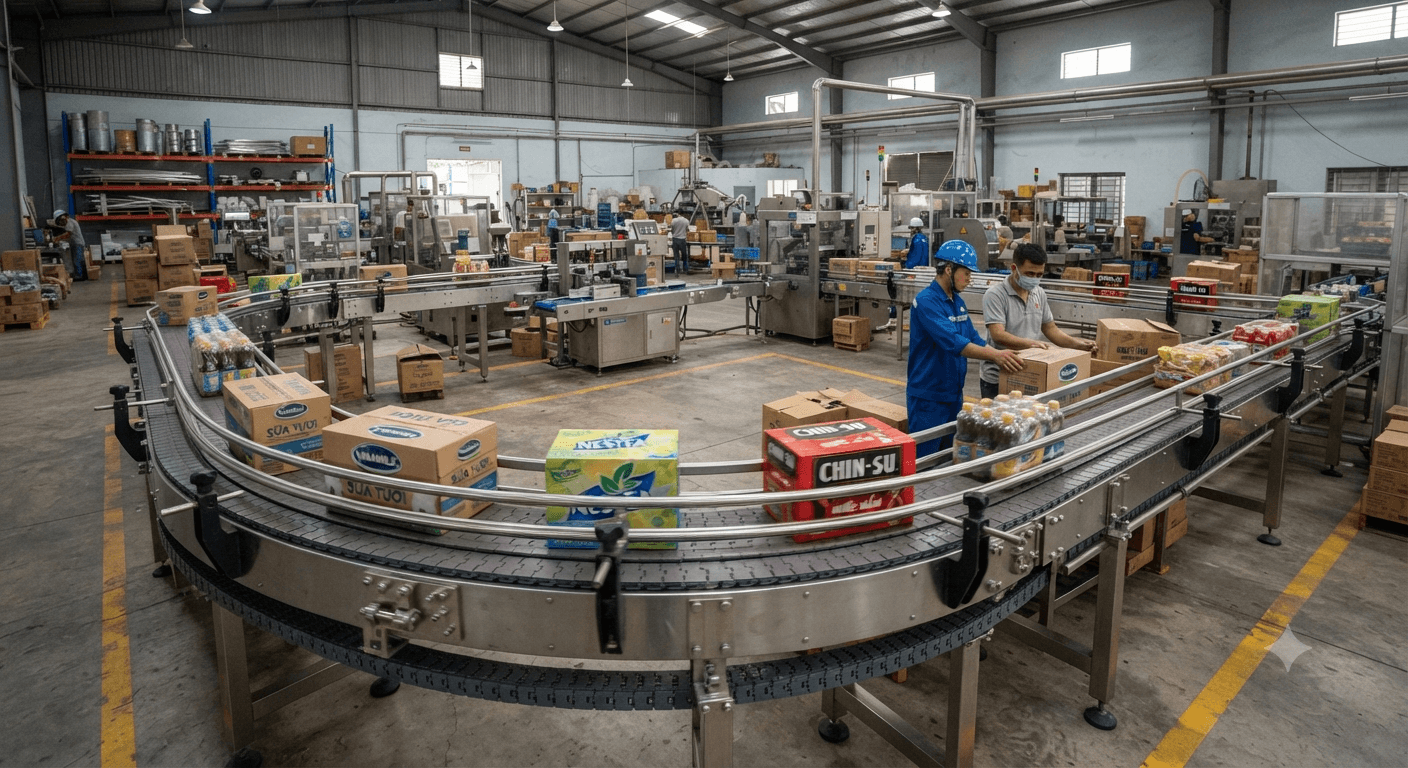

6. Ứng dụng của băng tải xích cong
Dây chuyền sản xuất đồ uống
Trong dây chuyền đồ uống, băng tải cong có thể vận chuyển chai và lon giữa máy chiết rót, đóng nắp, dán nhãn và đóng gói. Các đoạn cong giúp thay đổi hướng dây chuyền theo mặt bằng nhà xưởng. Thanh dẫn hướng cần được thiết kế phù hợp để hạn chế chai bị nghiêng hoặc va chạm.
Ngành thực phẩm
Băng tải có thể được sử dụng để vận chuyển khay, hộp và sản phẩm đóng gói. Với môi trường yêu cầu vệ sinh cao, vật liệu tiếp xúc với sản phẩm cần được lựa chọn phù hợp. Nếu hệ thống thường xuyên tiếp xúc với nước hoặc hóa chất vệ sinh, cần kiểm tra khả năng chống ăn mòn của vật liệu trước khi sử dụng.
Dây chuyền đóng gói
Băng tải cong giúp kết nối máy đóng gói với các thiết bị kiểm tra, phân loại hoặc đóng thùng. Sản phẩm có thể được chuyển hướng mà không cần bố trí nhiều đoạn trung gian. Tốc độ băng tải cần đồng bộ với năng suất của máy đóng gói. Nếu tốc độ không phù hợp, sản phẩm có thể bị dồn hoặc tạo khoảng cách quá lớn.
Ngành sản xuất linh kiện
Trong các nhà máy sản xuất linh kiện, băng tải cong có thể đưa chi tiết giữa những công đoạn được bố trí theo nhiều hướng khác nhau. Tùy trọng lượng và hình dạng sản phẩm, băng tải có thể sử dụng xích nhựa hoặc xích inox. Cấu hình mặt tải cũng được lựa chọn theo đặc điểm của từng loại linh kiện.
7. Các yếu tố cần tính toán khi thiết kế
Bán kính cong
Bán kính là yếu tố quan trọng quyết định khả năng chuyển hướng của băng tải. Bán kính quá nhỏ có thể khiến sản phẩm khó ổn định hoặc làm tăng yêu cầu đối với cơ cấu xích. Cần xác định bán kính dựa trên kích thước sản phẩm, chiều rộng mặt tải và loại xích. Không nên chỉ chọn bán kính theo diện tích mặt bằng còn trống.
Chiều rộng mặt tải
Chiều rộng cần đủ để sản phẩm nằm ổn định trong quá trình di chuyển. Với đoạn cong, cần đặc biệt chú ý đến vị trí của sản phẩm ở phía trong và phía ngoài cung. Nếu sản phẩm có kích thước lớn, cần tính toán khoảng hở phù hợp để tránh va vào thanh dẫn hướng. Thiết kế đúng giúp giảm nguy cơ kẹt sản phẩm.
Tải trọng
Tải trọng quyết định loại xích, kích thước nhông, kết cấu khung và công suất động cơ. Khi tải tăng, lực kéo cần thiết cũng tăng theo. Cần tính cả tải phân bố trên toàn bộ đoạn cong và tải tập trung nếu sản phẩm được đưa lên không đồng đều. Đây là cơ sở để lựa chọn hệ truyền động phù hợp.
Tốc độ vận chuyển
Tốc độ cần phù hợp với đặc điểm sản phẩm và năng suất dây chuyền. Sản phẩm cao hoặc dễ đổ thường cần tốc độ hợp lý hơn khi đi qua đoạn cong. Nếu băng tải cong kết nối với các thiết bị tự động, tốc độ cần được đồng bộ để hạn chế tình trạng ùn tắc.

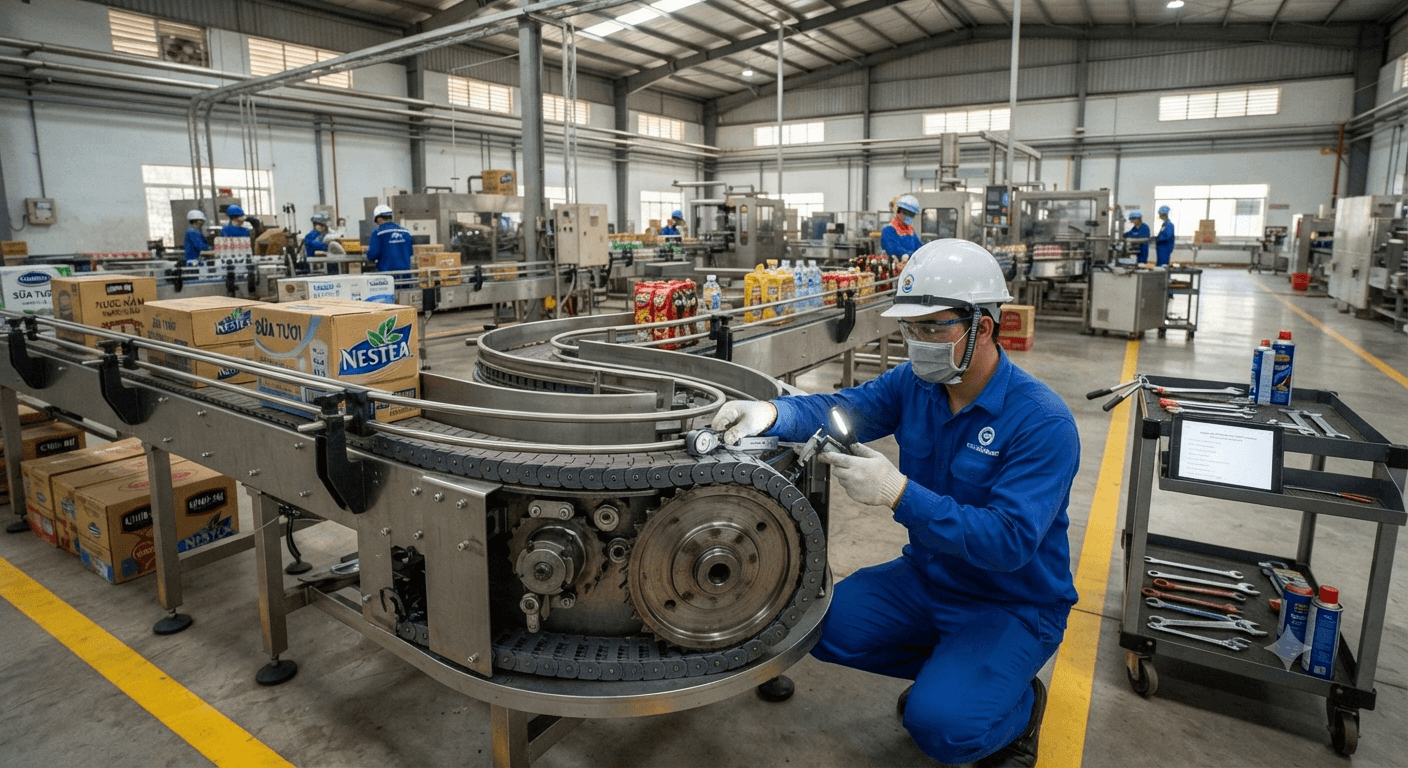

8. Lưu ý khi sử dụng và bảo dưỡng
Cần kiểm tra tình trạng xích và các tấm Slat định kỳ. Nếu phát hiện xích giãn, mắt xích hư hỏng hoặc Slat biến dạng, nên xử lý sớm. Nhông dẫn động và các thanh dẫn hướng cũng cần được kiểm tra. Ma sát hoặc độ mòn bất thường có thể khiến băng tải phát ra tiếng động và rung nhiều hơn.
Ngoài ra, cần giữ mặt tải sạch và loại bỏ vật thể mắc kẹt tại đoạn cong. Với dây chuyền thực phẩm, việc vệ sinh cần tuân thủ quy trình phù hợp với vật liệu và yêu cầu của nhà máy.
Câu hỏi thường gặp
1. Băng tải xích cong có thể chuyển hướng bao nhiêu độ?
Băng tải có thể được thiết kế với nhiều góc khác nhau như 30°, 45°, 90° hoặc 180°. Góc phù hợp phụ thuộc vào mặt bằng và sản phẩm.
2. Băng tải xích cong có dùng cho chai lọ không?
Có. Đây là một ứng dụng phổ biến trong dây chuyền đồ uống và đóng gói. Cần thiết kế thanh dẫn hướng phù hợp với kích thước chai.
3. Xích nhựa hay xích inox phù hợp cho băng tải cong?
Cả hai đều có thể sử dụng. Xích nhựa phù hợp với nhiều sản phẩm nhẹ và yêu cầu vận hành êm, trong khi xích inox phù hợp với môi trường cần độ cứng và chống ăn mòn tốt.
4. Băng tải cong có tốn nhiều diện tích không?
Không nhất thiết. Thiết kế cong giúp thay đổi hướng vận chuyển và có thể tận dụng mặt bằng hiệu quả hơn. Tuy nhiên, bán kính cong cần được tính toán phù hợp.
Xem thêm
Băng tải xích nhựa và xích inox: So sánh đặc điểm, độ bền và ứng dụng thực tế
Băng tải xích Slat: Cấu tạo, ưu điểm, khả năng vận chuyển và ứng dụng trong sản xuất
Băng tải xích cong giúp sản phẩm chuyển hướng linh hoạt trong dây chuyền mà không cần bố trí quá nhiều điểm trung chuyển. Thiết bị có thể được thiết kế với nhiều góc cong, bán kính và chiều rộng khác nhau để phù hợp từng mặt bằng.
Để hệ thống vận hành ổn định, cần tính toán chính xác bán kính cong, tải trọng, tốc độ, vật liệu xích và công suất truyền động. Việc bảo dưỡng định kỳ cũng giúp hạn chế hao mòn và duy trì hiệu suất của băng tải.
