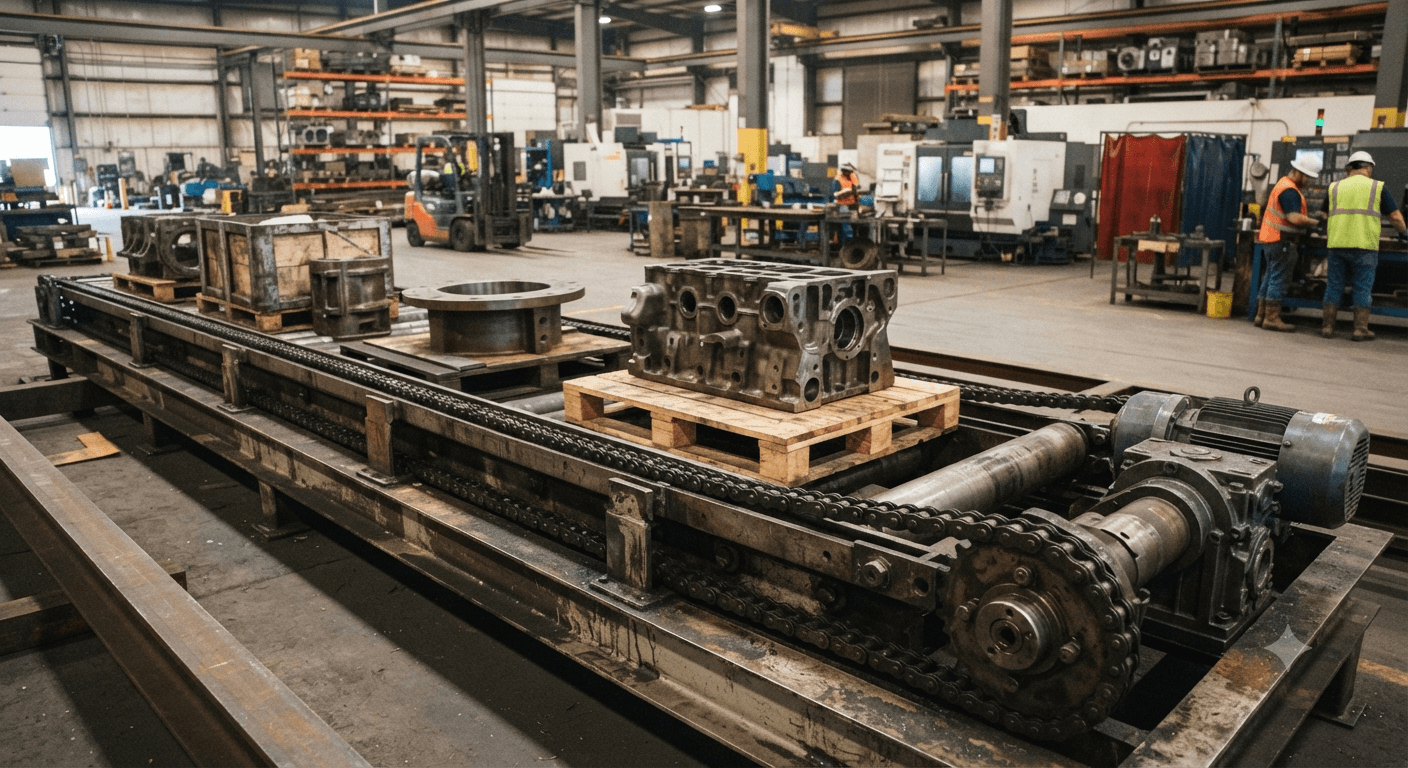

Băng tải xích tải nặng được thiết kế để vận chuyển những loại hàng hóa có khối lượng lớn, kích thước đáng kể hoặc yêu cầu độ ổn định cao khi di chuyển. So với các dòng băng tải thông thường, thiết bị sử dụng hệ thống xích và cụm truyền động có khả năng chịu lực tốt hơn.

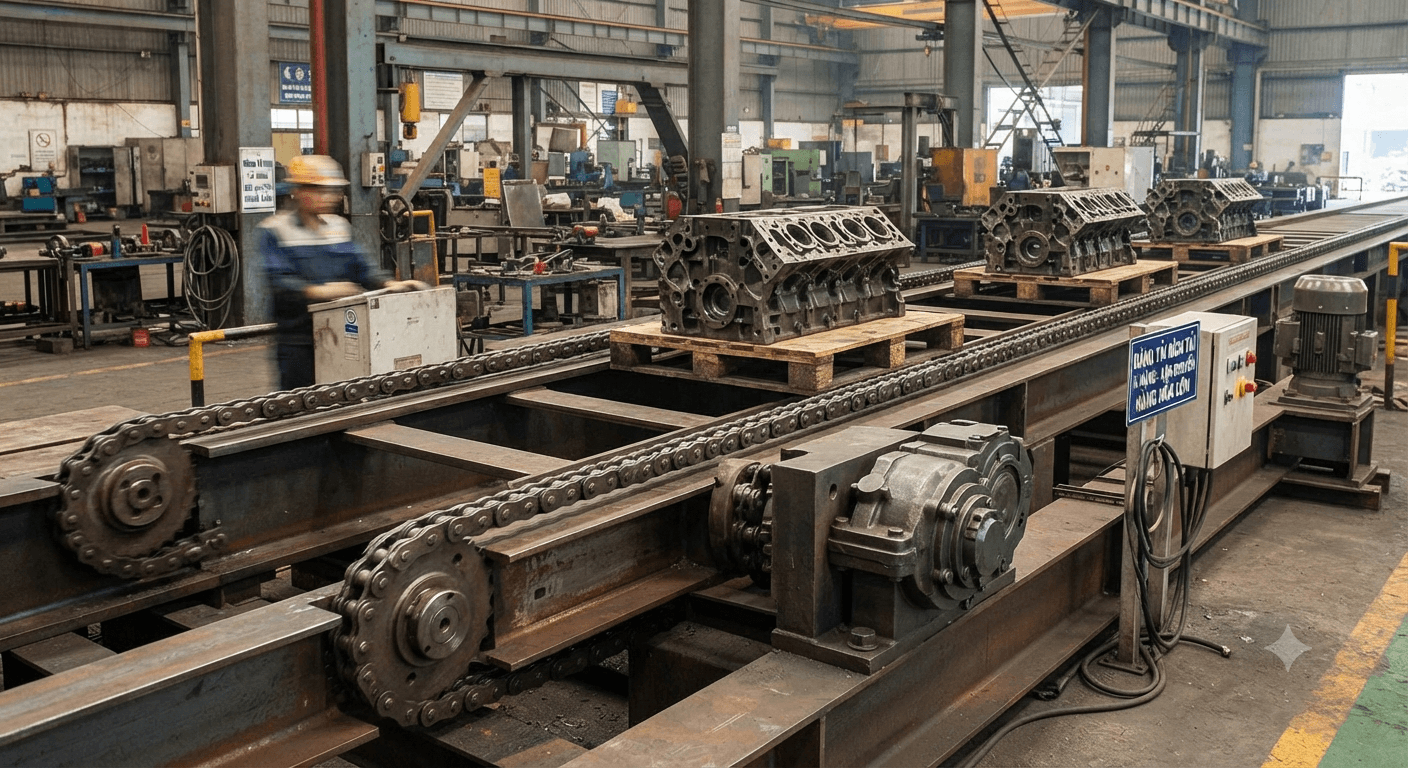

1. Băng tải xích tải nặng là gì?
Băng tải xích tải nặng là thiết bị vận chuyển sử dụng xích công nghiệp làm bộ phận truyền động và nâng đỡ hàng hóa. Tùy thiết kế, hệ thống có thể sử dụng một hoặc nhiều sợi xích chạy song song. Bề mặt tiếp xúc với hàng hóa có thể là thanh đỡ, con lăn, tấm thép hoặc các kết cấu chuyên dụng.
Điểm khác biệt của dòng tải nặng nằm ở khả năng chịu lực của khung, xích, nhông và cụm truyền động. Các chi tiết được lựa chọn dựa trên tải trọng, kích thước hàng hóa, tốc độ vận chuyển và điều kiện làm việc.
Thiết bị thường được dùng khi hàng hóa quá nặng, có đáy không phù hợp với băng tải dây belt hoặc cần di chuyển theo từng vị trí cố định. Khả năng vận chuyển ổn định cũng giúp băng tải dễ kết hợp với các công đoạn tự động hóa phía sau.

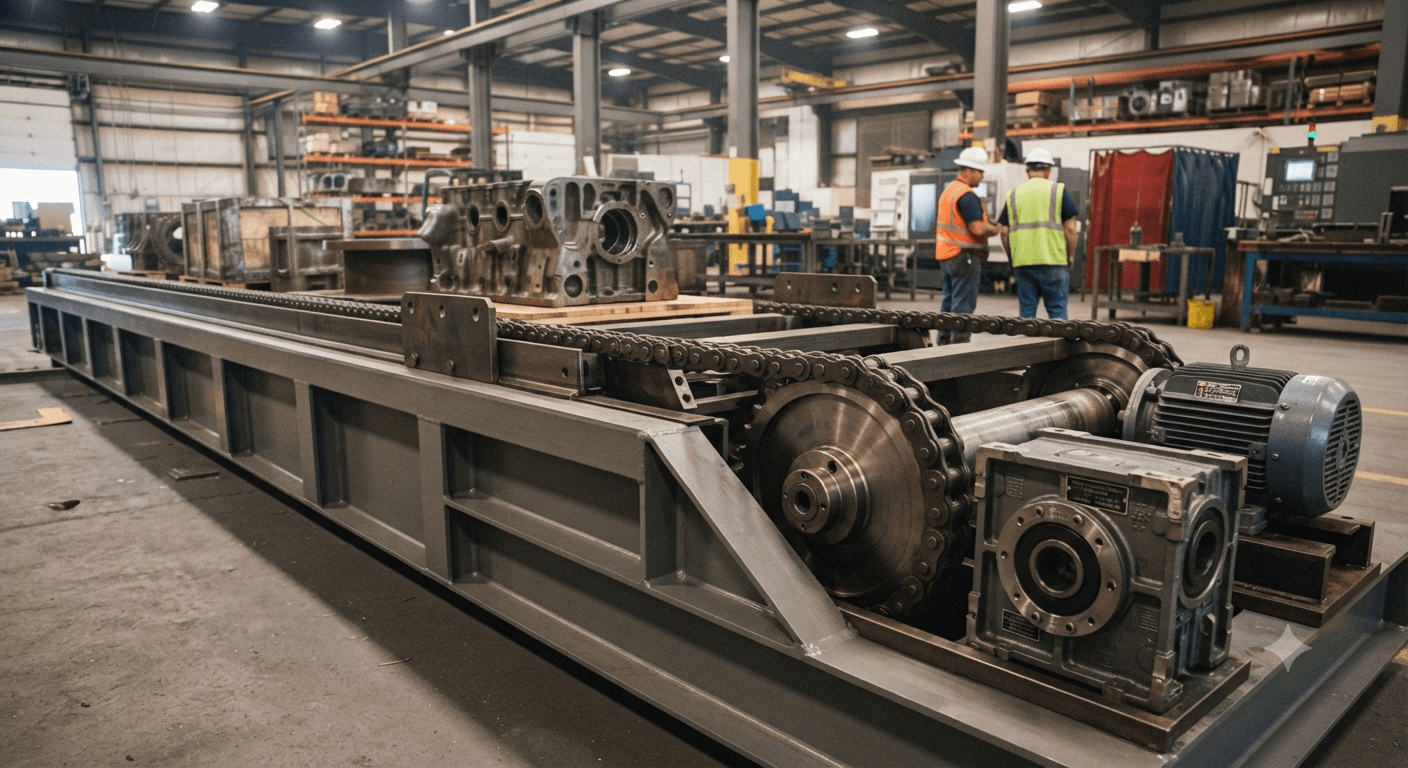

2. Cấu tạo của băng tải xích tải nặng
Cấu tạo thực tế có thể thay đổi theo tải trọng và yêu cầu dây chuyền. Tuy nhiên, một hệ thống cơ bản thường gồm khung băng tải, xích tải, nhông xích, cụm truyền động và các bộ phận dẫn hướng.
Khung băng tải chắc chắn
Khung là bộ phận chịu tải chính của toàn hệ thống. Với dòng tải nặng, khung thường sử dụng thép có độ cứng phù hợp và được gia công để hạn chế biến dạng khi chịu tải liên tục.
Kích thước khung cần được tính toán theo chiều dài băng tải, tải trọng hàng hóa và khoảng cách giữa các điểm đỡ. Nếu khung không đủ độ cứng, hệ thống có thể bị võng hoặc rung trong quá trình vận hành.
Bề mặt khung có thể được sơn phủ hoặc xử lý theo môi trường sử dụng. Với nhà máy có độ ẩm, bụi hoặc hóa chất, phương án xử lý bề mặt cần được lựa chọn phù hợp.
Xích tải và nhông xích
Xích là bộ phận trực tiếp truyền chuyển động và kéo hàng hóa di chuyển. Tùy tải trọng, hệ thống có thể sử dụng xích con lăn, xích công nghiệp hoặc loại xích chuyên dụng.
Hai đầu băng tải thường bố trí nhông xích để truyền chuyển động từ cụm dẫn động sang xích. Kích thước nhông và bước xích cần đồng bộ với nhau để hạn chế hiện tượng kẹt hoặc chạy không ổn định.
Đối với hàng hóa tải nặng, khả năng chịu lực của xích cần được xem xét cùng với tải trọng phân bố trên toàn tuyến. Không nên chỉ dựa vào tải trọng tối đa của riêng xích để lựa chọn thiết bị.
Động cơ và hộp giảm tốc
Động cơ cung cấp công suất cho hệ thống, trong khi hộp giảm tốc điều chỉnh tốc độ và tăng mô-men xoắn tại đầu ra. Đây là cụm có ảnh hưởng trực tiếp đến khả năng kéo hàng hóa của băng tải.
Với tải trọng lớn, việc lựa chọn công suất không chỉ dựa trên tổng khối lượng hàng. Chiều dài tuyến, tốc độ chạy, số lần khởi động, độ nghiêng và tình trạng tải cũng cần được tính đến. Một hệ truyền động phù hợp giúp băng tải khởi động ổn định và giảm tình trạng động cơ phải làm việc liên tục ở mức tải quá cao.
Bộ phận dẫn hướng và đỡ xích
Trong quá trình vận hành, xích cần được giữ đúng vị trí để chuyển động ổn định. Vì vậy, băng tải thường có ray dẫn hướng, thanh đỡ hoặc các chi tiết hỗ trợ xích chạy theo quỹ đạo thiết kế.
Các bộ phận này cũng giúp giảm ma sát không cần thiết và hạn chế tình trạng xích lệch khỏi vị trí. Với băng tải hoạt động liên tục, việc kiểm tra độ mòn của ray dẫn hướng là một phần quan trọng trong bảo dưỡng.

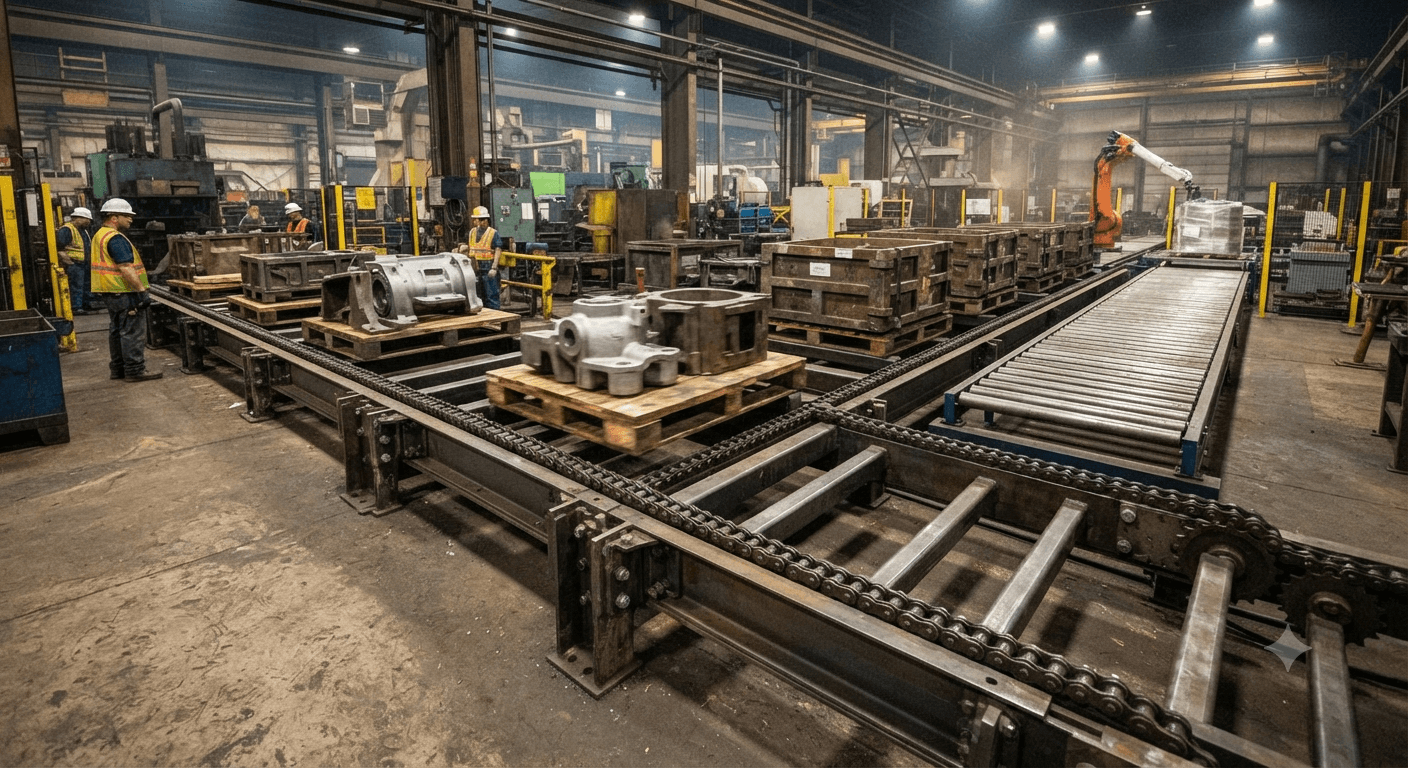

3. Đặc điểm nổi bật của băng tải xích tải nặng
Khả năng chịu tải cao
Đây là đặc điểm quan trọng nhất của băng tải xích tải nặng. Kết cấu xích kết hợp với khung thép chắc chắn cho phép hệ thống vận chuyển những sản phẩm có khối lượng lớn hơn nhiều dòng băng tải nhẹ.
Thiết bị có thể được thiết kế để vận chuyển từng kiện hàng hoặc nhiều sản phẩm cùng lúc. Tuy nhiên, tải trọng thực tế phải được xác định dựa trên toàn bộ hệ thống thay vì chỉ xét riêng bộ phận xích.
Vận chuyển hàng hóa ổn định
Xích tạo chuyển động kéo trực tiếp nên hàng hóa có thể được di chuyển theo quỹ đạo tương đối ổn định. Điều này đặc biệt hữu ích với pallet, thùng hàng, khay kim loại hoặc các sản phẩm có đáy cứng.
Khi thiết kế đúng khoảng cách đỡ và vị trí tiếp xúc, hàng hóa có thể hạn chế tình trạng trượt hoặc dịch chuyển ngoài ý muốn trong quá trình vận chuyển.
Hoạt động tốt trong môi trường công nghiệp
Băng tải xích tải nặng có thể được chế tạo với vật liệu và kết cấu phù hợp cho môi trường nhiều bụi, nhiệt độ cao hoặc có yêu cầu cơ khí đặc thù.
Tuy nhiên, khả năng làm việc trong từng môi trường phụ thuộc vào vật liệu xích, khung, ổ đỡ, động cơ và phương án bảo vệ. Không nên xem mọi băng tải xích đều phù hợp với môi trường khắc nghiệt.
Có thể thiết kế theo dây chuyền
Hệ thống có thể tích hợp với các thiết bị khác như băng tải con lăn, bàn nâng, máy đóng gói, robot hoặc hệ thống phân loại. Nhờ đó, băng tải không chỉ đảm nhiệm nhiệm vụ vận chuyển mà còn có thể trở thành một mắt xích trong dây chuyền tự động hóa.

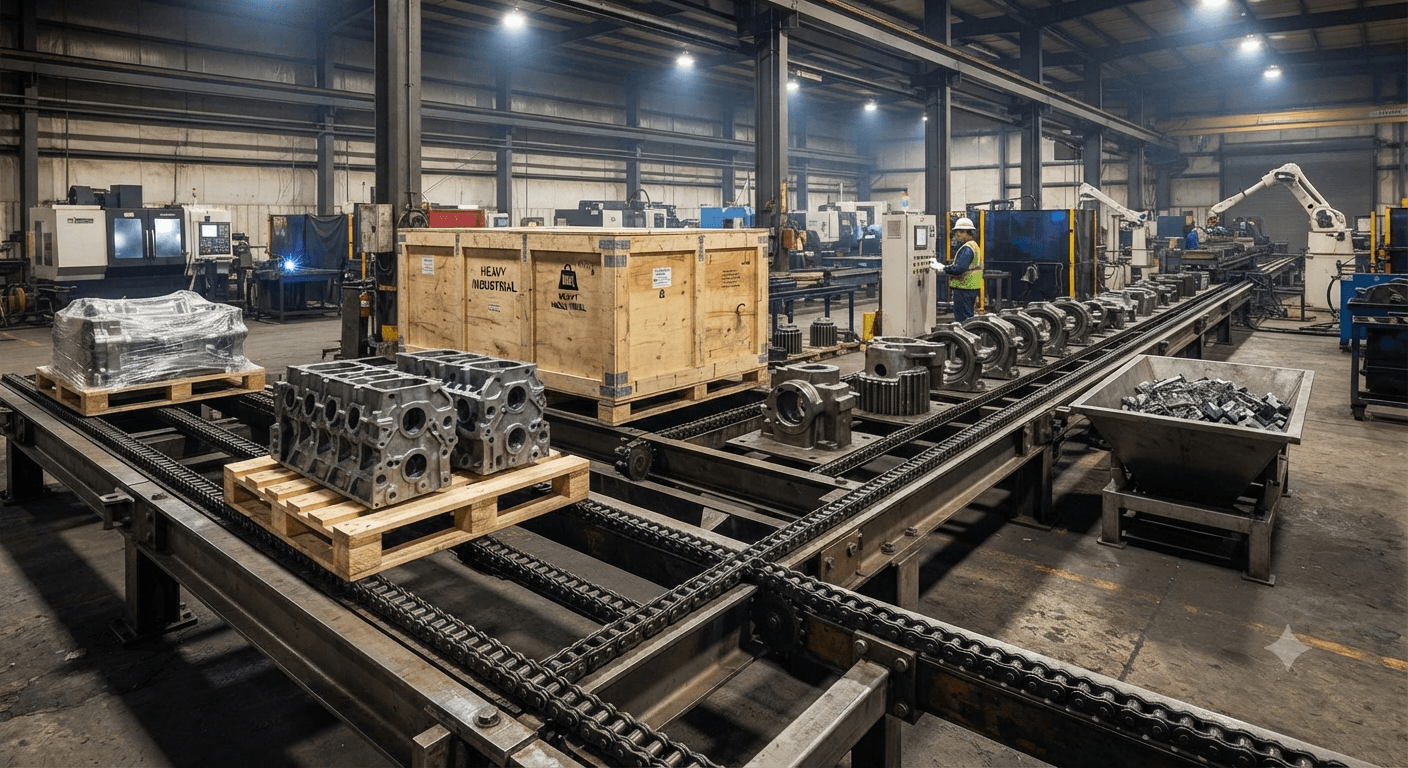

4. Băng tải xích tải nặng vận chuyển được những loại hàng hóa nào?
Băng tải được sử dụng cho nhiều loại hàng hóa có trọng lượng lớn hoặc cần bề mặt vận chuyển chắc chắn.
Pallet và kiện hàng: Pallet là một trong những nhóm hàng hóa phù hợp với băng tải xích tải nặng. Hệ thống có thể được thiết kế với nhiều đường xích để phân bố tải đều trên đáy pallet. Trong kho vận, băng tải có thể đảm nhiệm các công đoạn đưa pallet vào vị trí tập kết, chuyển giữa các khu vực hoặc kết nối với thiết bị nâng hạ.
Thùng hàng và sản phẩm đóng kiện: Các thùng hàng lớn, kiện hàng công nghiệp hoặc sản phẩm đóng gói có trọng lượng cao cũng có thể vận chuyển bằng hệ thống xích. Khoảng cách giữa các sợi xích và bề mặt tiếp xúc cần được tính toán để hàng không bị mất ổn định trong quá trình di chuyển.
Linh kiện và sản phẩm cơ khí: Trong ngành cơ khí, nhiều sản phẩm có khối lượng lớn và bề mặt đáy cứng. Băng tải xích có thể được dùng để đưa phôi, chi tiết máy hoặc cụm sản phẩm qua từng công đoạn. Nếu hàng hóa có cạnh sắc hoặc nhiệt độ cao, vật liệu xích và bề mặt tiếp xúc cần được lựa chọn riêng để hạn chế mài mòn.
Vật liệu công nghiệp: Một số loại vật liệu, khay chứa hoặc sản phẩm dạng kiện cũng có thể được vận chuyển bằng băng tải xích. Thiết kế cần dựa trên hình dạng, trọng lượng và cách bố trí hàng trên tuyến.
5. Ứng dụng của băng tải xích tải nặng trong công nghiệp
Nhà máy cơ khí và gia công
Trong nhà máy cơ khí, băng tải có thể hỗ trợ vận chuyển phôi, linh kiện, khuôn hoặc các cụm sản phẩm giữa các công đoạn. Kết cấu chắc chắn giúp hệ thống phù hợp với những khu vực thường xuyên xuất hiện hàng hóa nặng. Khi kết hợp với thiết bị nâng hoặc robot, băng tải có thể giảm đáng kể việc di chuyển thủ công.
Kho hàng và trung tâm logistics
Tại kho hàng, thiết bị có thể dùng để vận chuyển pallet hoặc kiện hàng giữa các khu vực. Băng tải xích cũng có thể kết hợp với bàn nâng để tạo thành hệ thống chuyển hàng giữa các cao độ. Việc bố trí tuyến băng tải cần tính đến lối đi, vị trí xe nâng, khu vực xuất nhập hàng và không gian bảo trì.
Dây chuyền sản xuất
Băng tải có thể được bố trí giữa nhiều công đoạn để duy trì dòng sản phẩm liên tục. Với những sản phẩm nặng, hệ thống xích giúp tạo bề mặt vận chuyển chắc chắn hơn. Tùy quy trình, băng tải có thể chạy liên tục hoặc điều khiển theo từng chu kỳ. Tốc độ cũng cần đồng bộ với thiết bị trước và sau băng tải.
Ngành sản xuất vật liệu
Một số nhà máy sản xuất vật liệu xây dựng, kim loại hoặc sản phẩm công nghiệp cần vận chuyển các kiện hàng nặng. Băng tải xích có thể được thiết kế theo tải trọng và điều kiện cụ thể của dây chuyền. Trong những môi trường nhiều bụi hoặc có nhiệt độ cao, cần lựa chọn vật liệu và phương án bảo vệ phù hợp cho từng bộ phận.

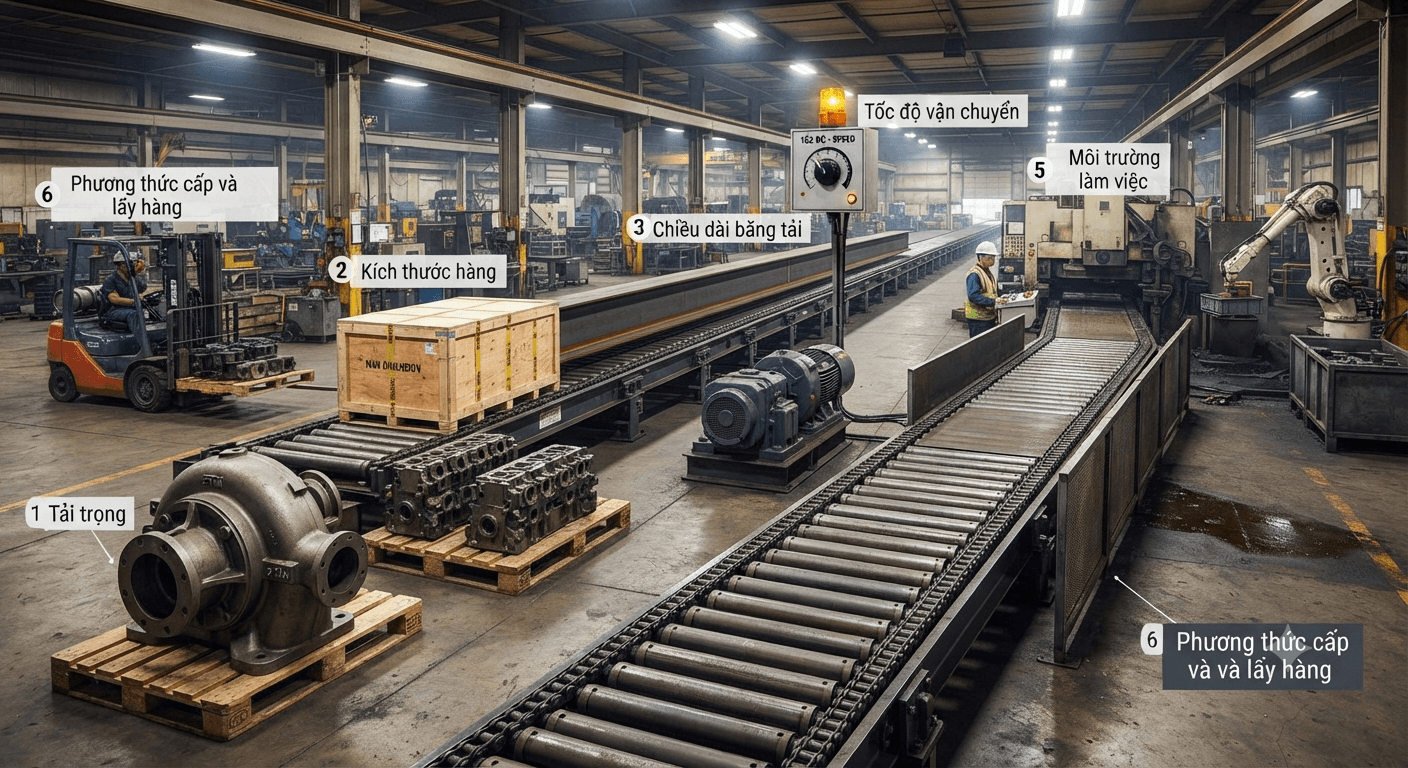

6. Những yếu tố cần xác định khi thiết kế băng tải xích tải nặng
Không có một cấu hình băng tải phù hợp cho mọi loại hàng hóa. Trước khi đặt thiết kế, cần xác định rõ các thông số thực tế.
- Tải trọng: Cần xác định khối lượng của một sản phẩm, tổng tải trên tuyến và tải trọng phân bố trên từng đoạn.
- Kích thước hàng: Chiều dài, chiều rộng và chiều cao hàng hóa ảnh hưởng đến bề rộng cũng như khoảng cách giữa các bộ phận đỡ.
- Chiều dài băng tải: Tuyến càng dài thì yêu cầu đối với động cơ, hộp giảm tốc và hệ thống dẫn hướng càng cao.
- Tốc độ vận chuyển: Tốc độ cần phù hợp với quy trình sản xuất và khả năng ổn định của hàng hóa.
- Môi trường làm việc: Bụi, nước, nhiệt độ, dầu mỡ hoặc hóa chất có thể ảnh hưởng đến lựa chọn vật liệu và phương án bảo vệ.
- Phương thức cấp và lấy hàng: Hàng được đưa lên bằng tay, xe nâng, robot hay thiết bị khác sẽ ảnh hưởng đến thiết kế đầu vào và đầu ra.
7. Ưu điểm và hạn chế của băng tải xích tải nặng
Ưu điểm
Băng tải xích tải nặng có kết cấu chắc chắn, phù hợp với hàng hóa có trọng lượng lớn. Xích tạo lực kéo trực tiếp nên hệ thống có thể vận chuyển những sản phẩm mà băng tải dây thông thường khó đáp ứng.
Thiết bị cũng có khả năng kết hợp với nhiều máy móc khác trong dây chuyền. Cấu hình có thể được tùy chỉnh về chiều dài, chiều rộng, số đường xích và phương án truyền động.
Hạn chế
Kết cấu tải nặng thường có chi phí đầu tư và khối lượng lớn hơn các loại băng tải thông thường. Hệ thống cũng cần được bảo dưỡng định kỳ để kiểm tra xích, nhông, ổ đỡ và cụm truyền động. Ngoài ra, băng tải xích không phải lựa chọn phù hợp cho mọi sản phẩm. Hàng hóa nhỏ, mềm hoặc cần bề mặt vận chuyển liên tục có thể cần sử dụng loại băng tải khác.

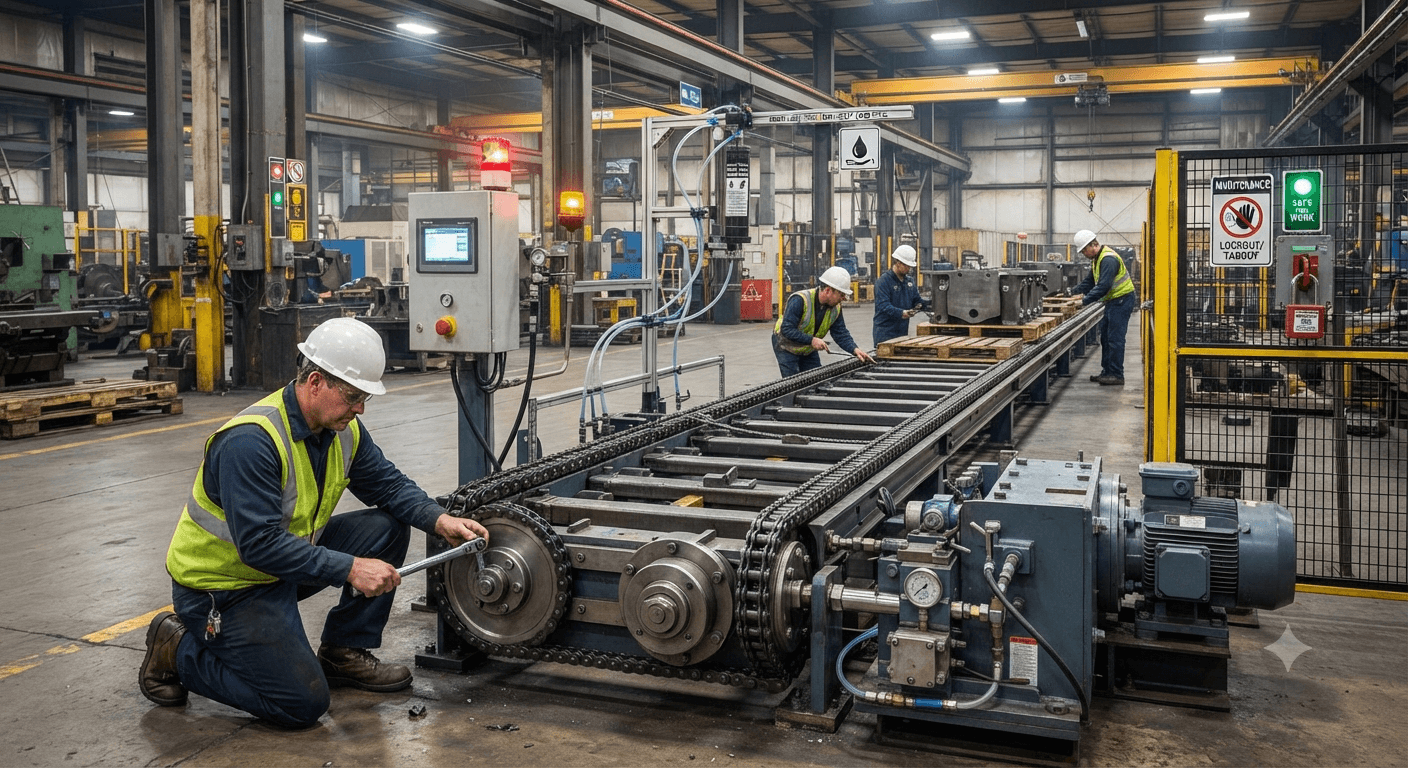

8. Lưu ý khi sử dụng và bảo dưỡng băng tải xích tải nặng
Trước khi vận hành, cần kiểm tra tình trạng xích, nhông, khung và các vị trí liên kết. Không nên để vật cản nằm trên đường chạy của xích hoặc khu vực chuyển hàng.
Trong quá trình sử dụng, cần theo dõi tiếng ồn, rung động và tình trạng chạy lệch của xích. Những dấu hiệu bất thường có thể liên quan đến độ căng, căn chỉnh, mài mòn hoặc vấn đề tại cụm truyền động.
Việc bôi trơn cần thực hiện theo yêu cầu của loại xích và điều kiện làm việc. Không nên sử dụng chất bôi trơn tùy tiện, đặc biệt trong môi trường có yêu cầu vệ sinh hoặc nhiệt độ cao. Khi bảo dưỡng, cần đưa thiết bị về trạng thái dừng và thực hiện các biện pháp an toàn phù hợp trước khi tiếp cận bộ phận chuyển động.
FAQ về băng tải xích tải nặng
1. Băng tải xích tải nặng phù hợp với hàng hóa nào?
Thiết bị phù hợp với pallet, kiện hàng, thùng lớn, linh kiện cơ khí và nhiều sản phẩm có trọng lượng cao. Cấu hình cụ thể cần dựa trên tải trọng và kích thước hàng.
2. Băng tải xích tải nặng có thể vận chuyển hàng nghiêng không?
Có thể thiết kế theo dạng nghiêng nếu hàng hóa và bề mặt xích đáp ứng yêu cầu. Khi tăng góc nghiêng, cần tính đến nguy cơ trượt và giải pháp giữ hàng.
3. Xích của băng tải tải nặng có cần bảo dưỡng không?
Có. Cần kiểm tra độ mòn, độ căng, khả năng ăn khớp với nhông và tình trạng bôi trơn theo định kỳ.
4. Có thể thiết kế băng tải xích tải nặng theo yêu cầu không?
Có. Hệ thống có thể được thiết kế theo tải trọng, kích thước hàng, chiều dài tuyến, tốc độ, môi trường và cách kết nối với dây chuyền.
5. Băng tải xích tải nặng có phù hợp với kho hàng không?
Có thể sử dụng cho kho hàng, đặc biệt ở những công đoạn vận chuyển pallet hoặc kiện hàng có khối lượng lớn. Thiết kế cần phù hợp với phương thức nhập và xuất hàng.
Xem thêm
Băng tải xích nghiêng: Cấu tạo, góc nghiêng, khả năng chống trượt và ứng dụng thực tế
Băng tải xích nhiều tầng: Thiết kế, khả năng vận chuyển và giải pháp tối ưu không gian nhà máy
Băng tải xích tải nặng là giải pháp vận chuyển phù hợp với pallet, kiện hàng, sản phẩm cơ khí và nhiều loại hàng hóa công nghiệp có khối lượng lớn. Kết cấu chắc chắn, khả năng kéo ổn định và khả năng tích hợp dây chuyền giúp thiết bị đáp ứng nhiều yêu cầu vận chuyển thực tế.
Tuy nhiên, hiệu quả của hệ thống phụ thuộc lớn vào việc lựa chọn đúng xích, khung, động cơ, hộp giảm tốc và phương án dẫn hướng. Vì vậy, cần xác định rõ tải trọng và điều kiện vận hành trước khi thiết kế.
