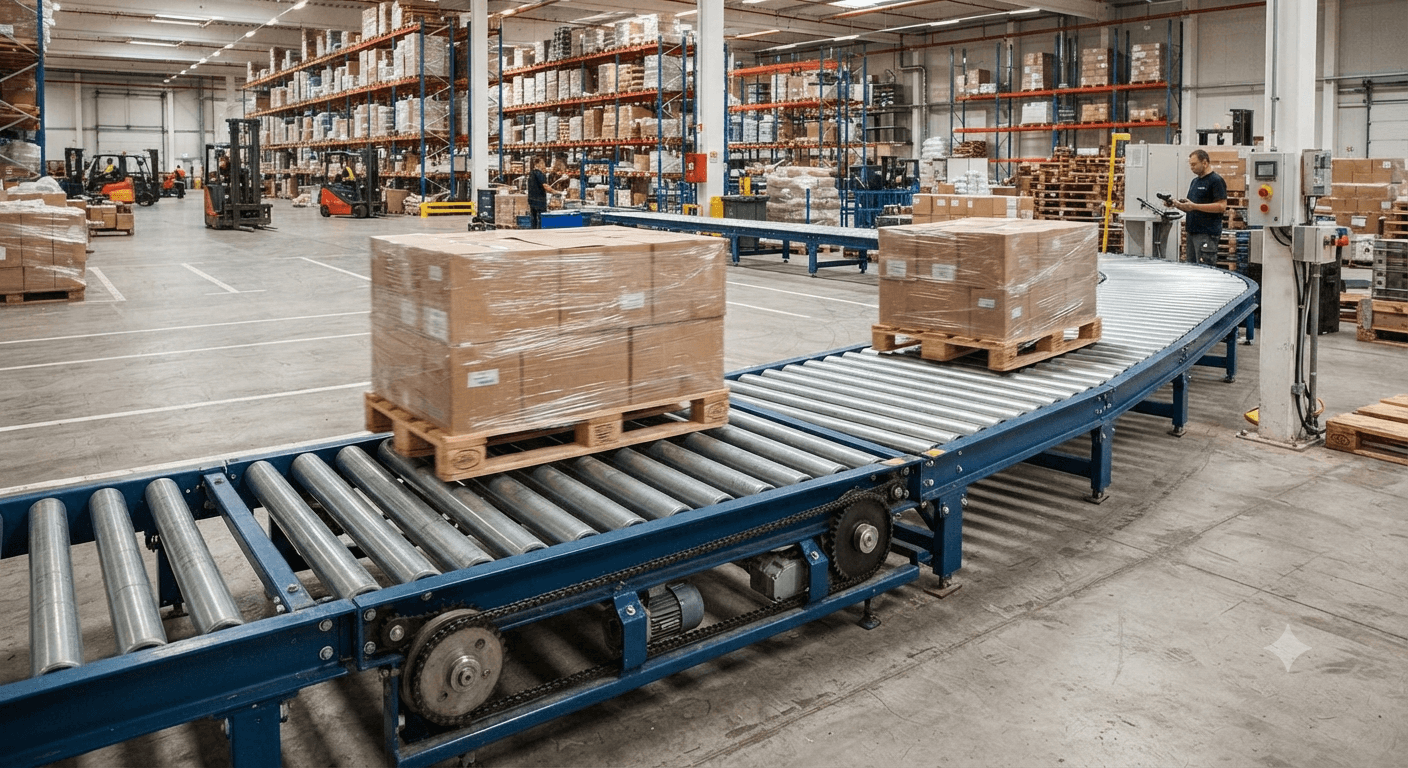

Băng tải con lăn pallet là giải pháp vận chuyển hàng hóa phù hợp với kho hàng, nhà máy và trung tâm logistics. Thiết bị hỗ trợ di chuyển pallet có tải trọng lớn trên quãng đường cố định. Tùy nhu cầu, hệ thống có thể dùng con lăn tự do hoặc con lăn truyền động.
Việc lựa chọn đúng đường kính con lăn, khoảng cách con lăn, khung băng tải và phương án truyền động giúp hệ thống vận hành ổn định. Đây cũng là yếu tố quyết định khả năng chịu tải và độ bền trong quá trình khai thác.
1. Băng tải con lăn pallet là gì?
Băng tải con lăn pallet là hệ thống vận chuyển sử dụng nhiều con lăn bố trí song song để đỡ và di chuyển pallet. Hàng hóa được đặt trên pallet thay vì tiếp xúc trực tiếp với bề mặt băng tải. Pallet có thể được di chuyển bằng lực đẩy thủ công, trọng lực hoặc hệ thống truyền động. Với kho hàng có lưu lượng lớn, băng tải truyền động thường được kết hợp cùng motor và bộ điều khiển.
So với các loại băng tải dùng dây đai, hệ thống con lăn có ưu thế khi vận chuyển pallet, thùng hàng lớn và hàng hóa có đáy tương đối cứng.
2. Cấu tạo băng tải con lăn pallet
Khung băng tải: Khung là bộ phận chịu lực chính của hệ thống. Khung thường được chế tạo từ thép hoặc vật liệu phù hợp với môi trường sử dụng. Đối với pallet tải nặng, khung cần có kết cấu đủ cứng để hạn chế biến dạng khi hàng hóa đi qua. Kích thước khung được xác định dựa trên chiều rộng pallet, tải trọng và phương án bố trí trong kho. Bề mặt khung có thể được xử lý sơn hoặc mạ tùy điều kiện làm việc. Với môi trường có độ ẩm cao, cần chú trọng khả năng chống ăn mòn.
Con lăn: Con lăn là bộ phận trực tiếp tiếp xúc với pallet. Đường kính, chiều dài và vật liệu con lăn ảnh hưởng trực tiếp đến khả năng vận chuyển. Con lăn thép thường được sử dụng cho hàng hóa công nghiệp và pallet tải nặng. Một số hệ thống có thể sử dụng con lăn bọc cao su khi cần tăng độ ma sát hoặc hạn chế tác động lên hàng hóa. Khoảng cách giữa các con lăn cũng cần được tính toán phù hợp. Khoảng cách quá lớn có thể khiến pallet không được đỡ đều trong quá trình di chuyển.
Trục và ổ đỡ: Mỗi con lăn được lắp trên trục và hệ thống ổ đỡ phù hợp. Các chi tiết này giúp con lăn quay ổn định khi pallet di chuyển. Với hệ thống hoạt động liên tục, chất lượng ổ đỡ ảnh hưởng đáng kể đến độ êm và mức độ bảo trì. Cần lựa chọn loại phù hợp với tải trọng và điều kiện môi trường.
Hệ thống truyền động: Băng tải pallet truyền động sử dụng motor để tạo chuyển động cho các con lăn. Tùy thiết kế, chuyển động có thể được truyền qua xích, đai hoặc các cơ cấu truyền động khác. Hệ thống truyền động cần được lựa chọn dựa trên tổng tải, chiều dài tuyến băng, tốc độ và tần suất vận hành.
Bộ phận dẫn hướng và chân đỡ: Chân đỡ giúp cố định băng tải ở độ cao phù hợp. Một số hệ thống có thể tích hợp cơ cấu điều chỉnh chiều cao. Thanh dẫn hướng được sử dụng khi cần giữ pallet đi đúng vị trí. Bộ phận này đặc biệt hữu ích tại các đoạn chuyển hướng hoặc khu vực có yêu cầu định vị.
3. Khả năng chịu tải của băng tải con lăn pallet
Khả năng chịu tải là yếu tố quan trọng khi thiết kế hệ thống vận chuyển pallet. Không nên xác định tải trọng chỉ dựa vào một thông số riêng lẻ.
Tải trọng của từng con lăn: Mỗi con lăn có giới hạn tải nhất định. Khi pallet đặt lên nhiều con lăn, tải trọng được phân bổ qua các điểm tiếp xúc. Tuy nhiên, tải không phải lúc nào cũng phân bổ hoàn toàn đồng đều. Tình trạng pallet, vị trí hàng hóa và khoảng cách giữa các con lăn đều có thể ảnh hưởng đến phân bố lực.
Khoảng cách giữa các con lăn: Pallet cần được đỡ bởi số lượng con lăn phù hợp trong suốt quá trình di chuyển. Khoảng cách càng hợp lý, pallet càng được hỗ trợ ổn định. Với pallet có đáy không liên tục hoặc kết cấu đặc biệt, việc bố trí con lăn cần được tính toán kỹ hơn. Không nên chỉ dựa vào kích thước pallet để lựa chọn khoảng cách.
Độ cứng của khung: Khung phải chịu được tải trọng của cả pallet và hàng hóa. Khi tải lớn, kết cấu khung cần hạn chế độ võng và biến dạng. Chiều dài băng tải càng lớn thì yêu cầu về kết cấu và hệ thống chân đỡ càng quan trọng. Các điểm nối cũng cần được gia công chắc chắn.
Điều kiện vận hành: Tải trọng tĩnh và tải trọng trong quá trình di chuyển có thể khác nhau. Việc pallet được đặt xuống bằng xe nâng cũng tạo ra tác động khác với trường hợp hàng được đưa lên nhẹ nhàng. Vì vậy, thiết kế băng tải cần tính đến phương thức cấp pallet, tần suất vận chuyển và đặc điểm hàng hóa thực tế.

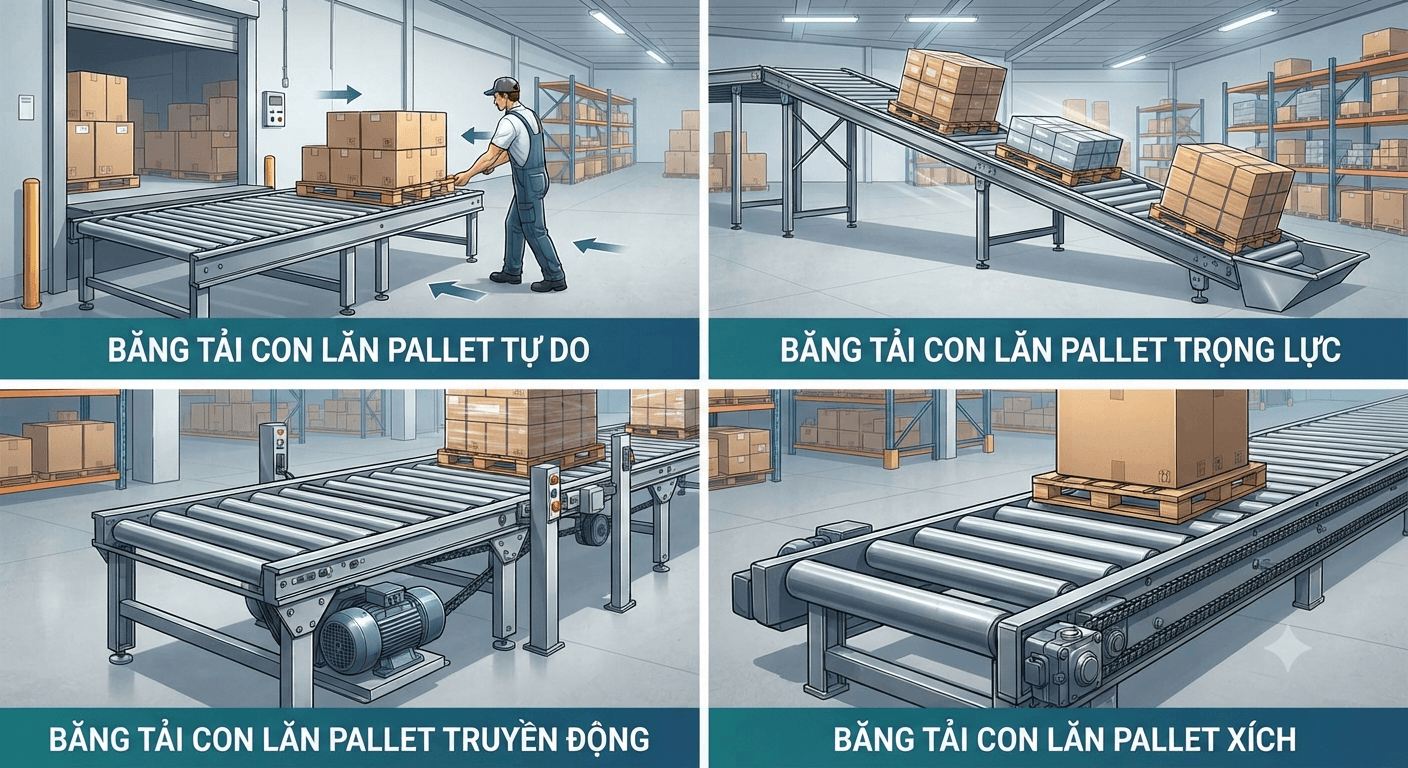

4. Các loại băng tải con lăn pallet phổ biến
Băng tải con lăn pallet tự do: Loại này không sử dụng motor để kéo pallet. Hàng hóa được di chuyển bằng lực đẩy thủ công hoặc nhờ độ nghiêng của băng tải. Băng tải tự do có cấu tạo tương đối đơn giản và phù hợp với các tuyến vận chuyển ngắn. Đây là lựa chọn có thể áp dụng tại khu vực xuất nhập hàng hoặc vị trí trung chuyển.
Băng tải con lăn pallet trọng lực: Hệ thống được thiết kế với độ dốc nhất định để pallet di chuyển nhờ trọng lực. Con lăn quay khi pallet chuyển động trên bề mặt. Phương án này có thể giúp giảm nhu cầu sử dụng motor. Tuy nhiên, tốc độ di chuyển cần được kiểm soát để hạn chế va chạm giữa các pallet.
Băng tải con lăn pallet truyền động: Loại truyền động sử dụng motor để tạo chuyển động cho con lăn. Pallet có thể được vận chuyển ổn định trên tuyến băng mà không cần người đẩy. Hệ thống phù hợp với kho hàng có lưu lượng vận chuyển lớn. Băng tải cũng có thể tích hợp cảm biến, bộ điều khiển và các thiết bị tự động hóa khác.
Băng tải con lăn pallet xích: Một số hệ thống sử dụng xích để truyền chuyển động giữa các con lăn. Phương án này thường được sử dụng cho những hệ thống cần vận chuyển pallet tải tương đối lớn. Việc lựa chọn xích, motor và hộp giảm tốc cần dựa trên tải trọng và điều kiện vận hành cụ thể.
5. Ứng dụng của băng tải con lăn pallet trong kho hàng
Khu vực nhập hàng: Pallet sau khi được đưa xuống từ xe vận chuyển có thể được chuyển lên tuyến băng tải. Hệ thống hỗ trợ đưa hàng từ khu vực tiếp nhận sang khu vực kiểm tra hoặc lưu kho. Điều này giúp giảm quãng đường di chuyển thủ công trong những kho có lưu lượng pallet lớn.
Khu vực xuất hàng: Băng tải có thể kết nối khu vực lưu trữ với vị trí tập kết hàng. Pallet được vận chuyển theo tuyến định sẵn trước khi đưa lên phương tiện vận chuyển. Việc tổ chức tuyến băng tải hợp lý giúp giảm giao cắt giữa các luồng hàng và phương tiện trong kho.
Kho logistics: Trong trung tâm logistics, pallet thường phải di chuyển qua nhiều công đoạn. Băng tải con lăn có thể kết nối các khu vực nhận hàng, phân loại, lưu trữ và xuất hàng. Khi kết hợp cảm biến và hệ thống điều khiển, băng tải có thể trở thành một phần của dây chuyền logistics tự động.
Nhà máy sản xuất: Pallet chứa nguyên vật liệu hoặc thành phẩm có thể được vận chuyển giữa các khu vực sản xuất. Băng tải giúp tạo tuyến vận chuyển cố định giữa các công đoạn. Đặc biệt, hệ thống phù hợp khi pallet có kích thước và tải trọng tương đối đồng nhất.
Kho thành phẩm: Thành phẩm được đóng gói trên pallet có thể đưa trực tiếp lên băng tải để chuyển đến khu vực lưu trữ hoặc xuất hàng. Điều này giúp giảm số lần sử dụng xe nâng trong một số tuyến vận chuyển cố định. Tuy nhiên, xe nâng vẫn cần thiết tại các điểm lấy và đặt pallet nếu hệ thống không có cơ cấu nâng chuyển chuyên dụng.

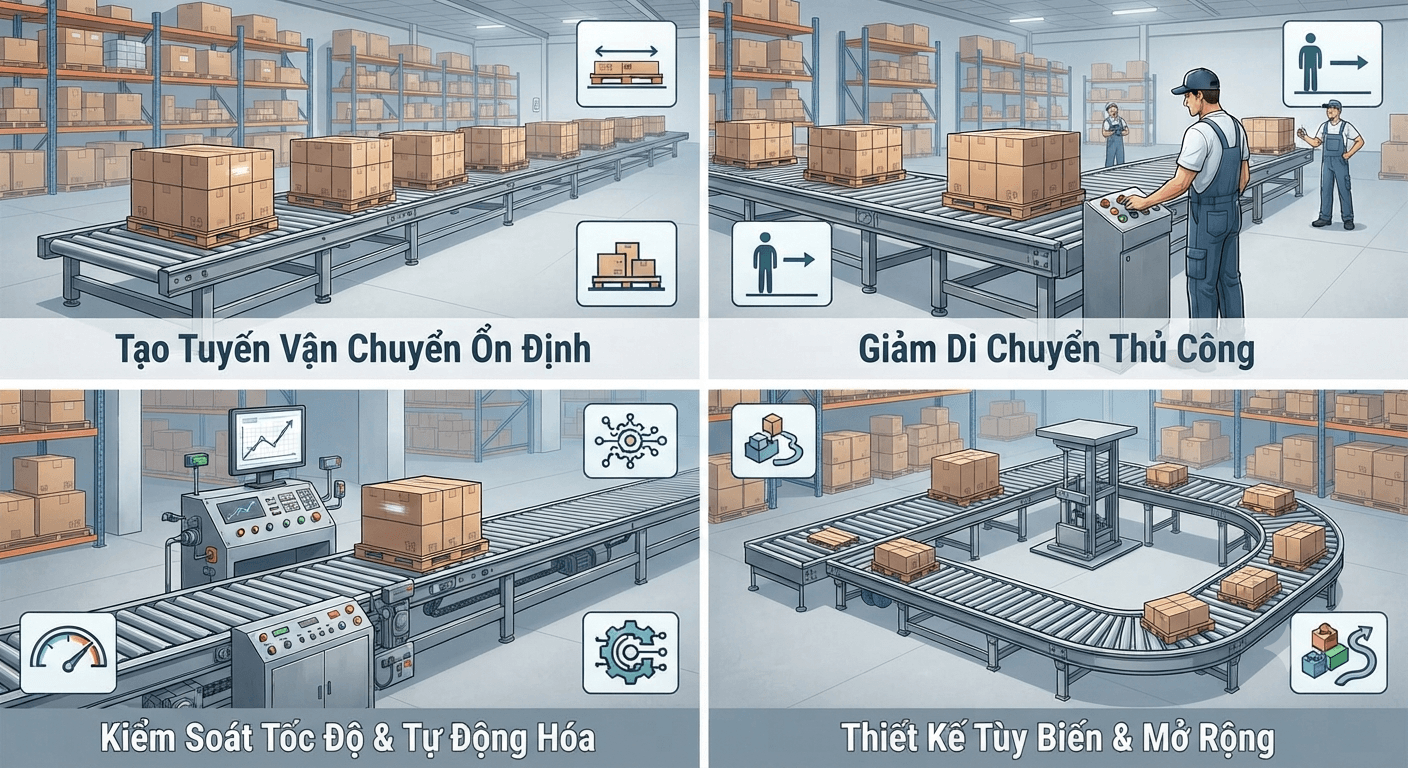

6. Lợi ích khi sử dụng băng tải con lăn cho pallet
Băng tải con lăn giúp tạo tuyến vận chuyển ổn định cho pallet trong kho. Hệ thống có thể giảm nhu cầu di chuyển thủ công ở những khu vực phù hợp. Với băng tải truyền động, tốc độ có thể được kiểm soát theo yêu cầu của dây chuyền. Hệ thống cũng dễ kết hợp với cảm biến và thiết bị điều khiển.
Một ưu điểm khác là khả năng mở rộng. Có thể bố trí các đoạn thẳng, đoạn cong, điểm chuyển hướng hoặc cơ cấu nâng tùy theo thiết kế kho. Tuy nhiên, hiệu quả phụ thuộc vào cách thiết kế tổng thể. Băng tải cần được bố trí phù hợp với luồng hàng và các thiết bị vận hành hiện có.
7. Cách lựa chọn băng tải con lăn pallet phù hợp
Xác định kích thước pallet: Cần xác định chiều dài, chiều rộng và kết cấu đáy pallet. Thông tin này ảnh hưởng trực tiếp đến chiều rộng băng tải và khoảng cách giữa các con lăn. Nếu sử dụng nhiều kích thước pallet, cần thiết kế theo loại pallet có yêu cầu lớn hơn hoặc xây dựng phương án vận chuyển riêng.
Xác định tải trọng: Cần xác định trọng lượng pallet khi đầy tải. Ngoài tải trọng trung bình, nên xem xét trường hợp tải lớn nhất trong thực tế. Thông tin này giúp lựa chọn con lăn, khung, ổ đỡ và motor phù hợp.
Xác định tốc độ vận chuyển: Kho có lưu lượng hàng thấp có thể sử dụng hệ thống đơn giản. Với kho có lưu lượng lớn, tốc độ và khả năng điều khiển cần được tính toán kỹ. Không nên chỉ tăng tốc độ để nâng năng suất. Pallet phải được vận chuyển ổn định và đảm bảo an toàn tại các điểm giao nhau.
Xác định môi trường sử dụng: Kho thông thường có thể sử dụng kết cấu thép phù hợp. Với môi trường ẩm, bụi hoặc có yêu cầu vệ sinh cao, vật liệu và lớp bảo vệ cần được lựa chọn tương ứng. Đối với kho thực phẩm hoặc môi trường đặc biệt, yêu cầu về vật liệu có thể khác với kho hàng thông thường.

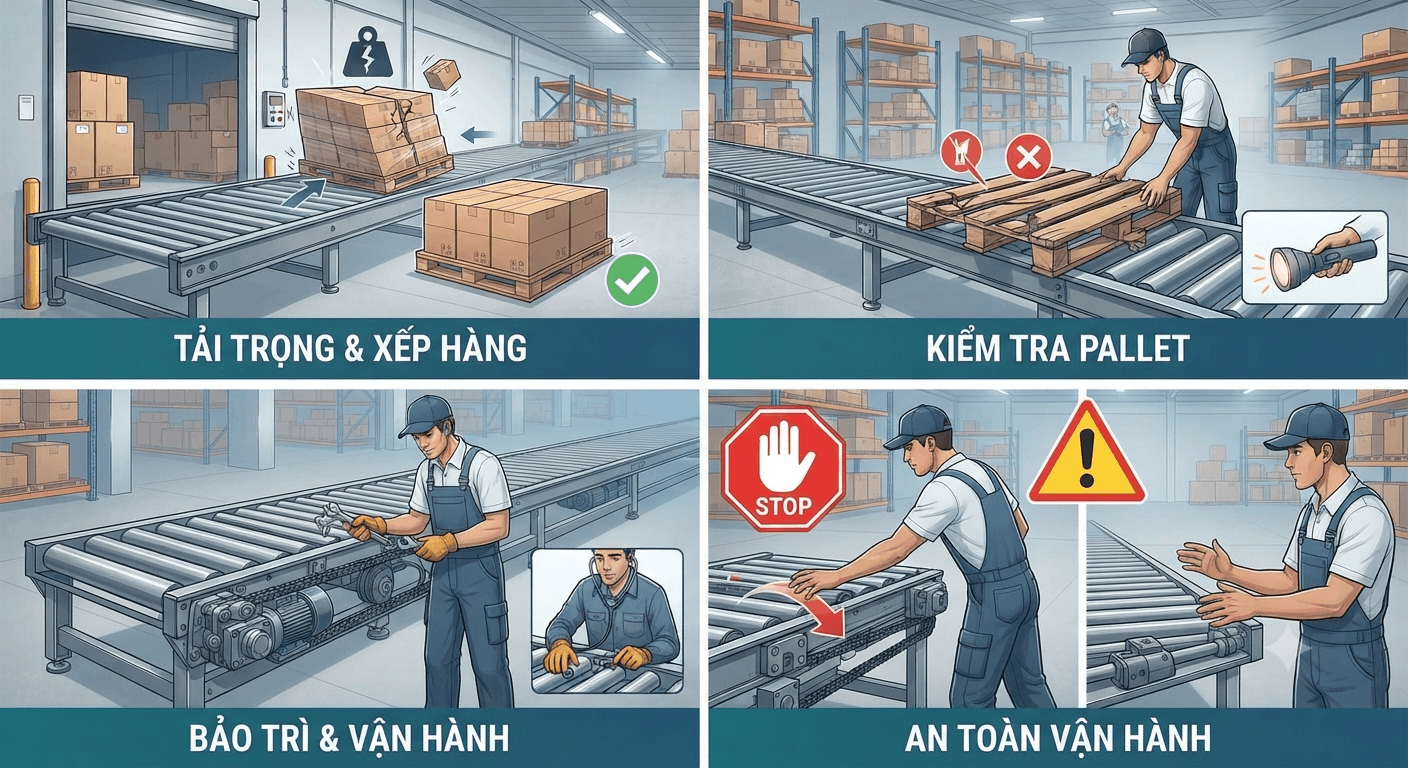

8. Lưu ý khi vận hành băng tải con lăn pallet
- Không nên đưa pallet vượt quá tải trọng thiết kế của hệ thống. Hàng hóa cần được xếp ổn định và phân bố phù hợp trên pallet.
- Pallet bị cong, gãy hoặc hư hỏng đáy nên được kiểm tra trước khi đưa lên băng tải. Các điểm tiếp xúc không ổn định có thể ảnh hưởng đến khả năng di chuyển.
- Đối với băng tải truyền động, cần kiểm tra con lăn, ổ đỡ, xích hoặc bộ phận truyền động theo lịch bảo trì. Khi phát hiện tiếng ồn, rung hoặc chuyển động bất thường, nên dừng hệ thống theo quy trình an toàn để kiểm tra.
- Không nên đưa tay vào khu vực con lăn hoặc cơ cấu truyền động khi thiết bị đang hoạt động. Công việc bảo trì cần thực hiện sau khi hệ thống được đưa về trạng thái an toàn.
Câu hỏi thường gặp về băng tải con lăn pallet
1. Băng tải con lăn pallet chịu được bao nhiêu tải?
Tải trọng phụ thuộc vào thiết kế cụ thể. Các yếu tố chính gồm loại con lăn, đường kính, khoảng cách con lăn, khung, ổ đỡ và phương án truyền động.
2. Pallet gỗ có sử dụng được với băng tải con lăn không?
Có thể sử dụng nếu kết cấu đáy pallet phù hợp với khoảng cách và kích thước con lăn. Pallet bị cong hoặc hư hỏng nên được kiểm tra trước khi vận chuyển.
3. Nên dùng băng tải tự do hay truyền động?
Băng tải tự do phù hợp với tuyến ngắn và lưu lượng không quá cao. Băng tải truyền động phù hợp hơn với tuyến vận chuyển cần kiểm soát tốc độ hoặc có lưu lượng lớn.
4. Băng tải con lăn pallet có kết nối với hệ thống kho tự động không?
Có thể. Băng tải truyền động có thể kết hợp cảm biến, bộ điều khiển và các thiết bị tự động hóa. Phương án tích hợp phụ thuộc vào kiến trúc của toàn hệ thống.
Xem thêm
Băng tải con lăn cong: Các loại, bán kính chuyển hướng và cách thiết kế phù hợp
Băng tải con lăn cong 90 độ: Cấu tạo, nguyên lý chuyển hướng và ứng dụng trong dây chuyền
Băng tải con lăn pallet phù hợp với nhu cầu vận chuyển pallet trong kho hàng, nhà máy và trung tâm logistics. Hệ thống có thể được thiết kế dạng tự do, trọng lực hoặc truyền động tùy theo lưu lượng và yêu cầu vận hành.
Để đạt khả năng chịu tải phù hợp, cần tính toán đồng thời con lăn, khoảng cách con lăn, khung, ổ đỡ và hệ thống truyền động. Kích thước pallet và điều kiện thực tế của kho cũng cần được xác định trước khi thiết kế.
