Băng tải con lăn cong được sử dụng tại những vị trí cần thay đổi hướng di chuyển của hàng hóa trong dây chuyền. Thiết kế dạng cung cong giúp kết nối các tuyến băng tải theo nhiều góc khác nhau mà không cần bố trí thêm nhiều đoạn chuyển tiếp.
Tuy nhiên, mỗi loại hàng lại có yêu cầu riêng về bán kính cong, khoảng cách con lăn và tốc độ vận chuyển. Vì vậy, lựa chọn đúng cấu hình ngay từ bước thiết kế giúp hệ thống hoạt động ổn định và hạn chế tình trạng hàng bị lệch hướng.

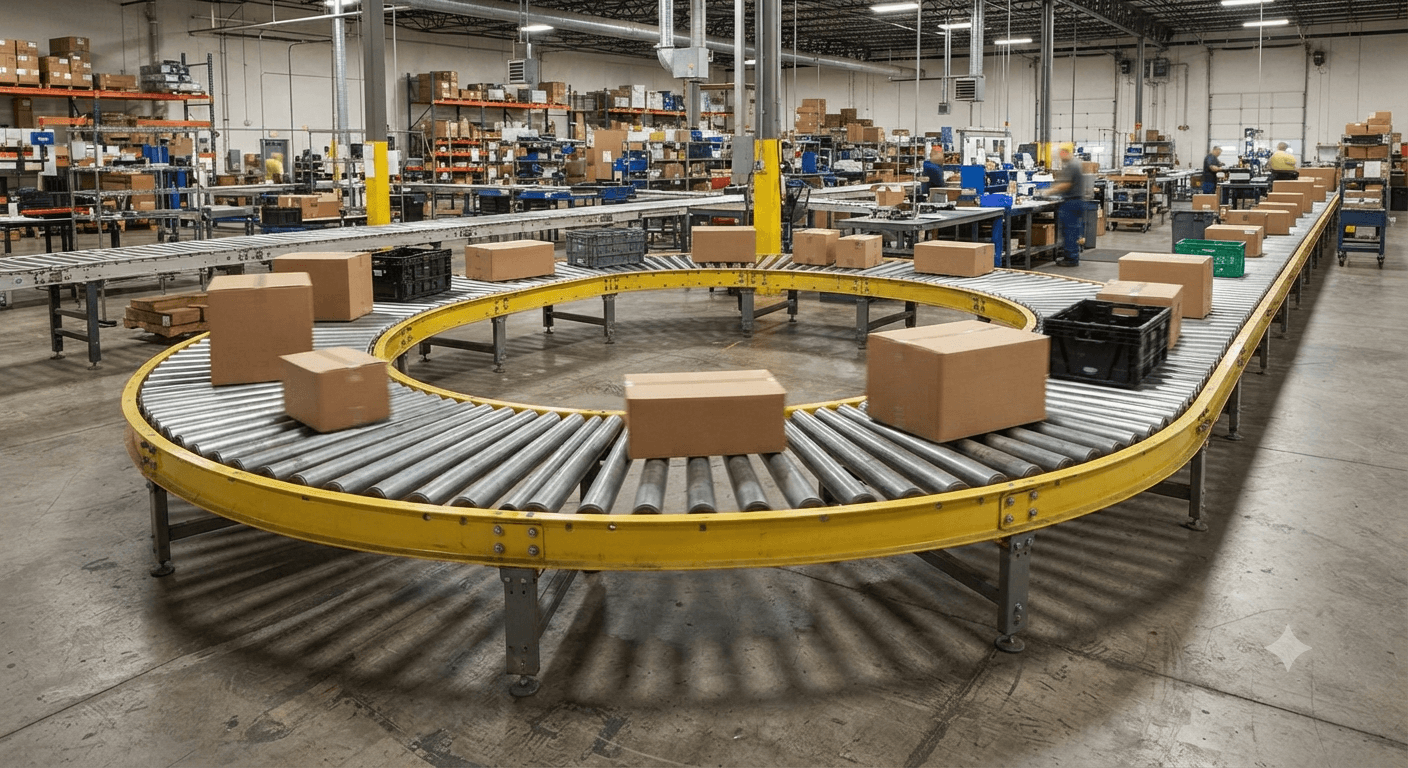

1. Băng tải con lăn cong là gì?
Băng tải con lăn cong là hệ thống vận chuyển sử dụng các con lăn được bố trí theo một cung cong thay vì tuyến thẳng. Khi hàng hóa đi qua khu vực này, hướng di chuyển được thay đổi theo góc thiết kế.
Thiết bị có thể được chế tạo với nhiều góc chuyển hướng như 30°, 45°, 60°, 90° hoặc các góc khác tùy mặt bằng. Trong đó, loại 90° thường được sử dụng để kết nối hai tuyến vận chuyển vuông góc. Khác với băng tải con lăn thẳng, phần cong cần được tính toán kỹ về bán kính và vị trí con lăn. Mục tiêu là duy trì đủ điểm tiếp xúc với hàng hóa trong suốt quá trình chuyển hướng.

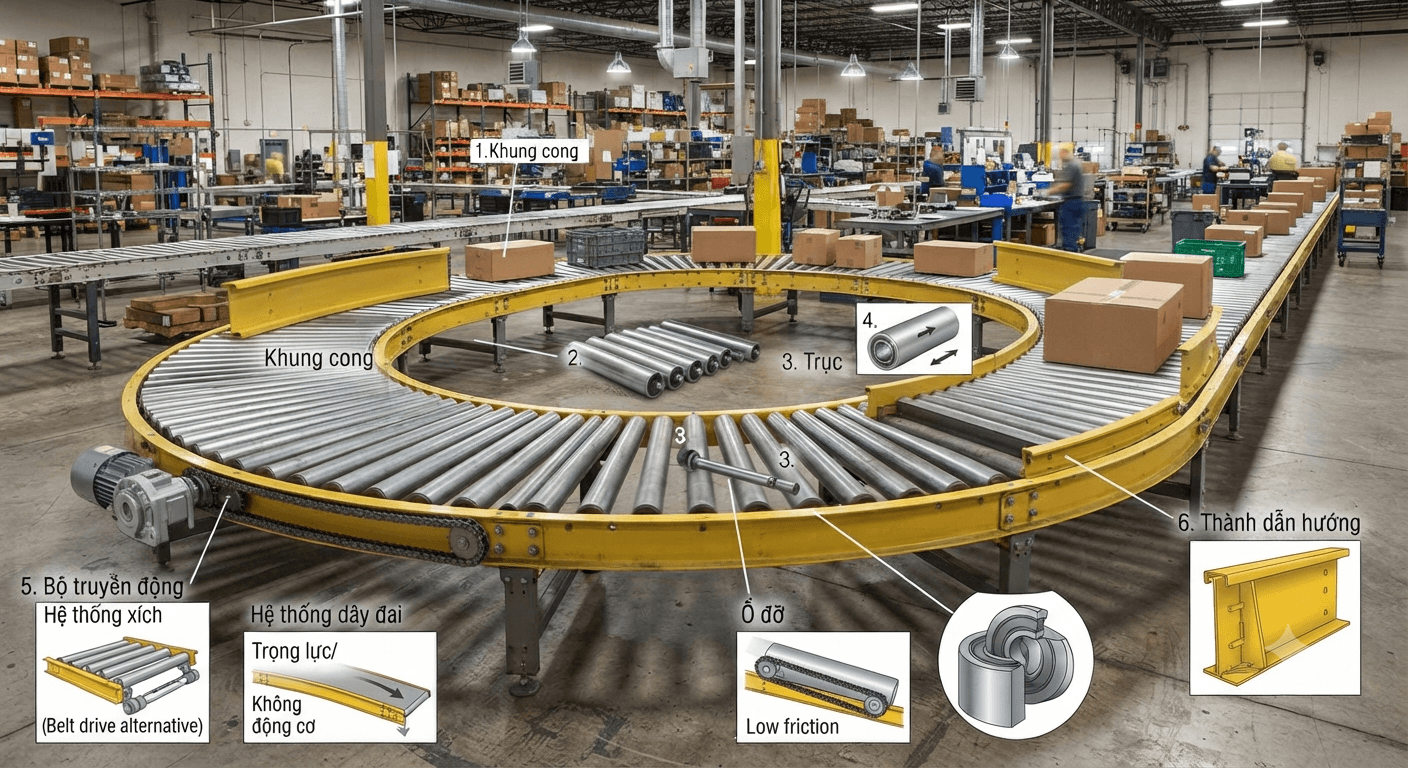

2. Cấu tạo của băng tải con lăn cong
Cấu tạo cơ bản tương tự băng tải con lăn thông thường nhưng được thiết kế theo hình cung.
Khung cong
Khung là bộ phận tạo nên hình dạng tổng thể của hệ thống. Hai bên khung được gia công theo bán kính đã xác định. Khung phải có độ cứng phù hợp để giữ vị trí con lăn ổn định. Với hệ thống tải nặng, kết cấu khung cần được tính toán theo tải trọng thực tế.
Con lăn
Con lăn là bộ phận tiếp xúc trực tiếp với hàng hóa. Trên đoạn cong, các con lăn thường được bố trí theo hướng phù hợp với tâm cung. Số lượng và khoảng cách con lăn ảnh hưởng trực tiếp đến độ ổn định của sản phẩm. Hàng nhỏ hoặc có đáy không liên tục thường cần khoảng cách con lăn phù hợp hơn.
Trục và ổ đỡ
Trục giữ con lăn với khung và truyền lực quay trong hệ thống có động cơ. Ổ đỡ giúp con lăn quay ổn định và hạn chế ma sát. Khi lựa chọn cần dựa vào tải trọng, tốc độ và môi trường làm việc.
Bộ truyền động
Băng tải cong có thể sử dụng động cơ nếu cần vận chuyển hàng liên tục. Tùy cấu hình, truyền động có thể sử dụng xích, dây đai hoặc các cơ cấu phù hợp khác. Đối với hệ thống không động cơ, hàng hóa có thể được đẩy bằng tay hoặc di chuyển nhờ trọng lực nếu thiết kế có độ dốc.
Thành dẫn hướng
Thành dẫn hướng được bố trí ở hai bên để hạn chế hàng hóa trượt khỏi tuyến vận chuyển. Đây là bộ phận cần chú ý khi vận chuyển hàng có chiều cao lớn hoặc trọng tâm không ổn định.

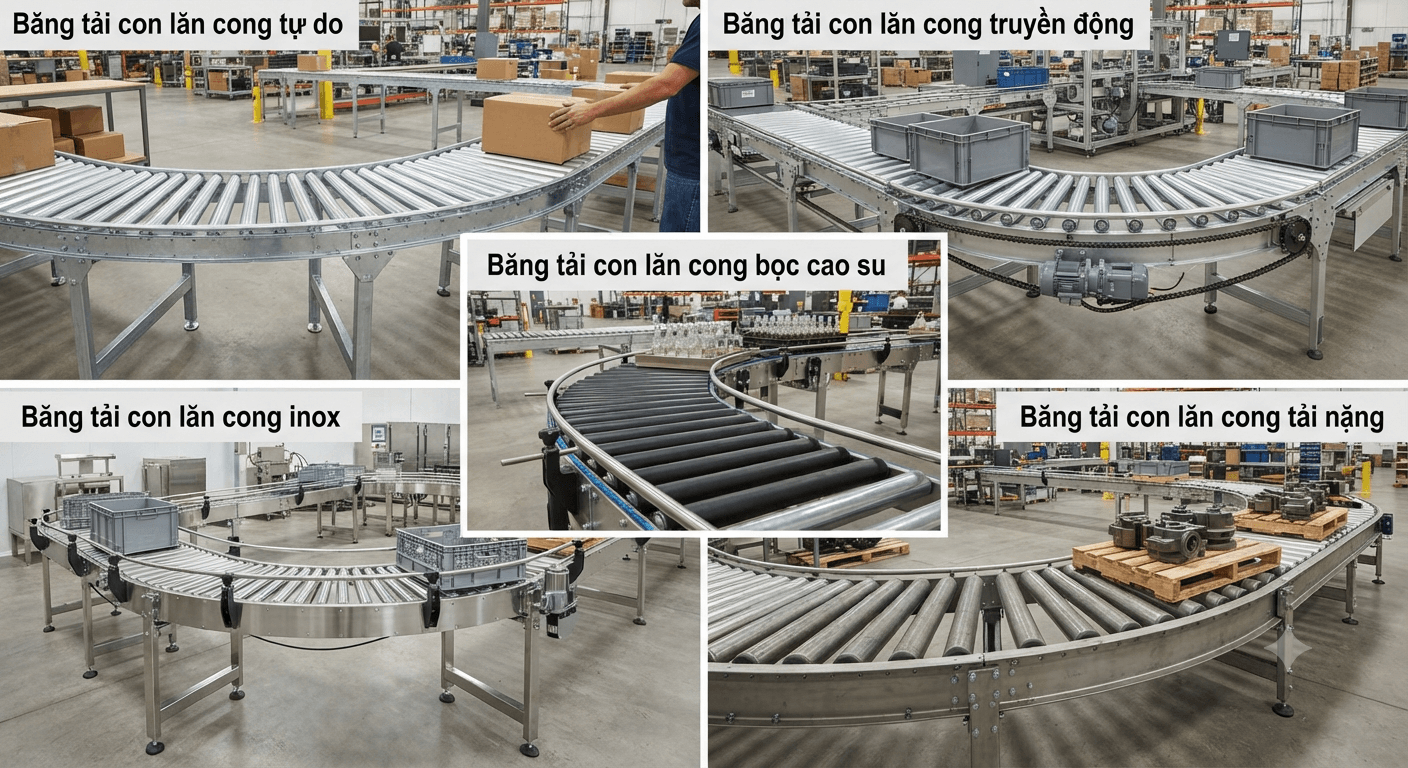

3. Các loại băng tải con lăn cong phổ biến
Không có một cấu hình duy nhất cho mọi dây chuyền. Có thể phân loại thiết bị dựa trên phương án vận hành, vật liệu và góc chuyển hướng.
Băng tải con lăn cong tự do
Loại tự do không sử dụng động cơ để kéo hàng. Sản phẩm được đẩy bằng tay hoặc di chuyển nhờ trọng lực. Cấu tạo đơn giản giúp thiết bị dễ lắp đặt và bảo trì. Loại này thường phù hợp với kho hàng, khu vực đóng gói hoặc những vị trí có lưu lượng vận chuyển vừa phải. Tuy nhiên, khả năng kiểm soát tốc độ hạn chế hơn so với loại truyền động.
Băng tải con lăn cong truyền động
Loại truyền động sử dụng động cơ để tạo chuyển động cho con lăn. Hệ thống có thể duy trì dòng vận chuyển liên tục giữa các công đoạn. Băng tải phù hợp với dây chuyền sản xuất có yêu cầu về năng suất và tốc độ ổn định. Khi kết hợp cảm biến và bộ điều khiển, thiết bị cũng có thể tham gia vào hệ thống tự động hóa.
Băng tải con lăn cong bọc cao su
Con lăn được phủ cao su bên ngoài nhằm tăng ma sát và tạo bề mặt tiếp xúc phù hợp hơn với một số loại hàng. Loại này thường được cân nhắc khi hàng hóa có bề mặt cần hạn chế trầy xước hoặc dễ bị trượt. Độ cứng cao su cần được lựa chọn dựa trên đặc tính hàng hóa.
Băng tải con lăn cong inox
Khung hoặc con lăn được chế tạo bằng inox để tăng khả năng chống ăn mòn. Loại này thường được sử dụng tại các khu vực ẩm hoặc cần vệ sinh thường xuyên. Tùy yêu cầu, có thể thiết kế thêm các bộ phận phù hợp với điều kiện sản xuất.
Băng tải con lăn cong tải nặng
Loại tải nặng sử dụng khung, con lăn, trục và ổ đỡ có khả năng chịu tải cao hơn. Thiết bị phù hợp với pallet, thùng hàng nặng hoặc các sản phẩm công nghiệp có khối lượng lớn. Khi thiết kế cần tính tải phân bố trên từng con lăn thay vì chỉ xét tổng tải.
4. Phân loại theo góc chuyển hướng
Góc cong quyết định hướng đầu ra của hàng hóa so với tuyến đầu vào.
Băng tải cong 30°–45°: Các góc nhỏ phù hợp với những dây chuyền cần thay đổi hướng nhẹ. Chúng có thể được kết hợp thành nhiều đoạn để tạo quỹ đạo chuyển hướng lớn hơn.
Băng tải cong 60°: Góc 60° phù hợp với những mặt bằng cần thay đổi hướng rõ rệt nhưng không vuông góc hoàn toàn. Thiết kế cần đảm bảo tuyến đầu vào và đầu ra kết nối chính xác với các thiết bị xung quanh.
Băng tải cong 90°: Đây là cấu hình phổ biến trong các dây chuyền có hai tuyến băng tải bố trí vuông góc. Thiết bị giúp chuyển hướng hàng hóa 90° trong một khu vực tương đối gọn. Bán kính cong cần được xác định dựa trên kích thước hàng và không gian thực tế.
Băng tải cong góc tùy chỉnh: Một số dây chuyền không phù hợp với các góc tiêu chuẩn. Khi đó, băng tải có thể được thiết kế theo góc chuyển hướng riêng. Phương án này cần khảo sát mặt bằng và tính toán quỹ đạo vận chuyển trước khi gia công.

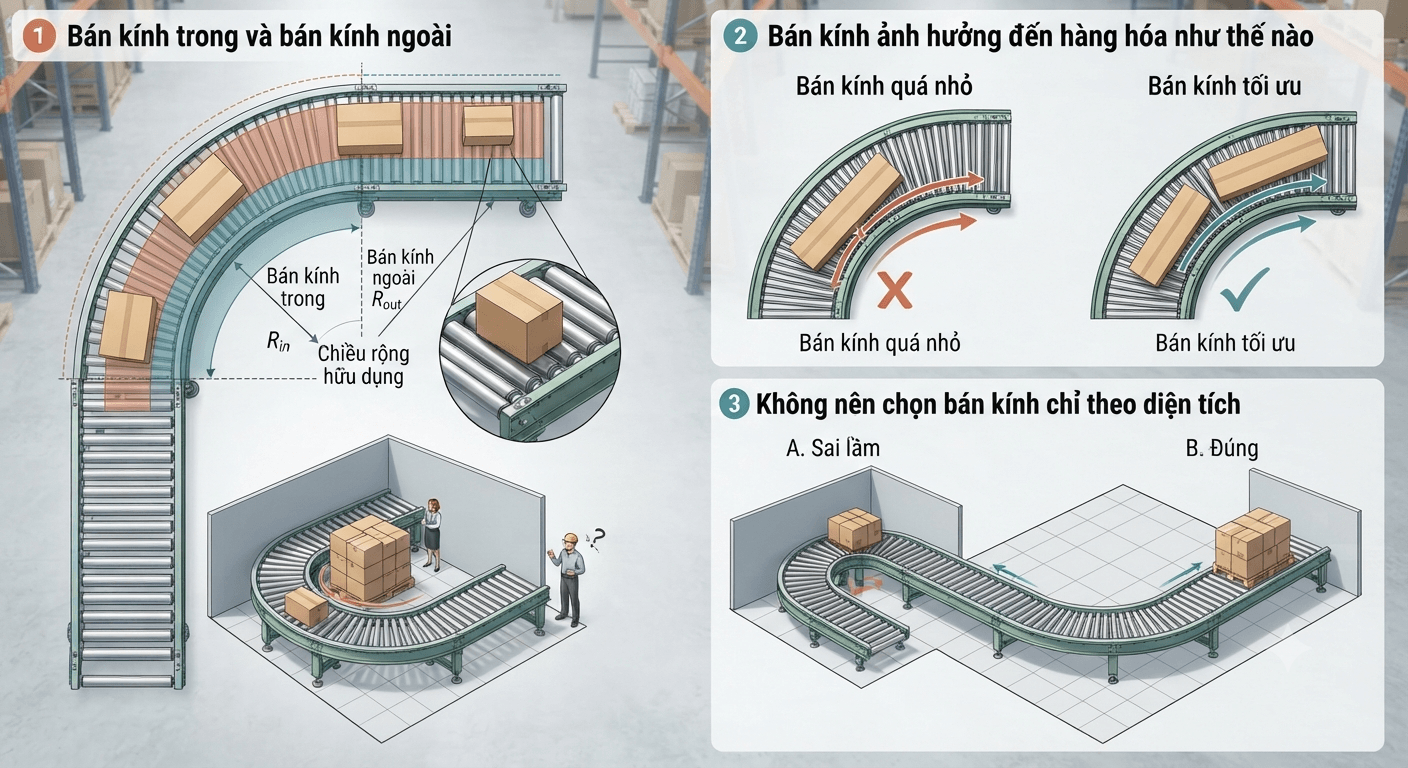

5. Bán kính chuyển hướng của băng tải con lăn cong
Bán kính là một trong những thông số quan trọng nhất khi thiết kế băng tải cong.
Bán kính trong và bán kính ngoài
Một đoạn băng tải cong có thể được xác định bởi bán kính phía trong và phía ngoài. Khoảng cách giữa hai bán kính tạo nên chiều rộng hữu dụng của băng tải. Chiều rộng này cần đủ để hàng hóa nằm ổn định trên các con lăn khi đi qua đoạn cong.
Bán kính ảnh hưởng đến hàng hóa như thế nào?
Khi hàng di chuyển theo cung cong, các điểm tiếp xúc của hàng với con lăn thay đổi liên tục. Nếu bán kính quá nhỏ so với kích thước hàng, sản phẩm có thể bị xoay lệch, va vào thành dẫn hướng hoặc không duy trì được vị trí mong muốn. Ngược lại, bán kính lớn hơn thường yêu cầu nhiều diện tích lắp đặt hơn. Vì vậy, thiết kế cần cân bằng giữa yêu cầu vận chuyển và mặt bằng.
Không nên chọn bán kính chỉ theo diện tích
Một sai lầm phổ biến là xác định bán kính dựa trên không gian còn lại trong nhà xưởng. Trên thực tế, bán kính phải được xem xét cùng chiều dài, chiều rộng, trọng tâm và đặc tính đáy của hàng hóa. Sau đó mới kiểm tra khả năng bố trí thiết bị trên mặt bằng.
6. Những yếu tố quyết định bán kính băng tải cong
Kích thước sản phẩm: Hàng càng dài thì càng cần chú ý đến khả năng quay theo cung cong. Sản phẩm dạng dài có thể cần bán kính lớn hơn để hạn chế tình trạng phần đầu và cuối hàng di chuyển theo quỹ đạo khác nhau.
Chiều rộng hàng hóa: Chiều rộng ảnh hưởng đến chiều rộng băng tải và khoảng cách giữa thành dẫn hướng. Nếu chiều rộng hữu dụng quá nhỏ, hàng có thể chạm thành trong khi chuyển hướng.
Trọng tâm hàng hóa: Hàng có trọng tâm cao dễ bị nghiêng hoặc mất ổn định khi thay đổi hướng. Trong trường hợp này, cần xem xét tốc độ vận chuyển, bán kính cong và phương án dẫn hướng.
Độ ma sát giữa hàng và con lăn: Ma sát ảnh hưởng đến khả năng truyền lực và duy trì chuyển động. Với hệ thống truyền động, bề mặt con lăn cần phù hợp với vật liệu đáy của hàng.
Tốc độ vận chuyển: Tốc độ càng cao thì yêu cầu kiểm soát chuyển hướng càng lớn. Không nên tăng tốc độ chỉ để nâng năng suất nếu hàng hóa bị lệch hoặc mất ổn định tại đoạn cong.

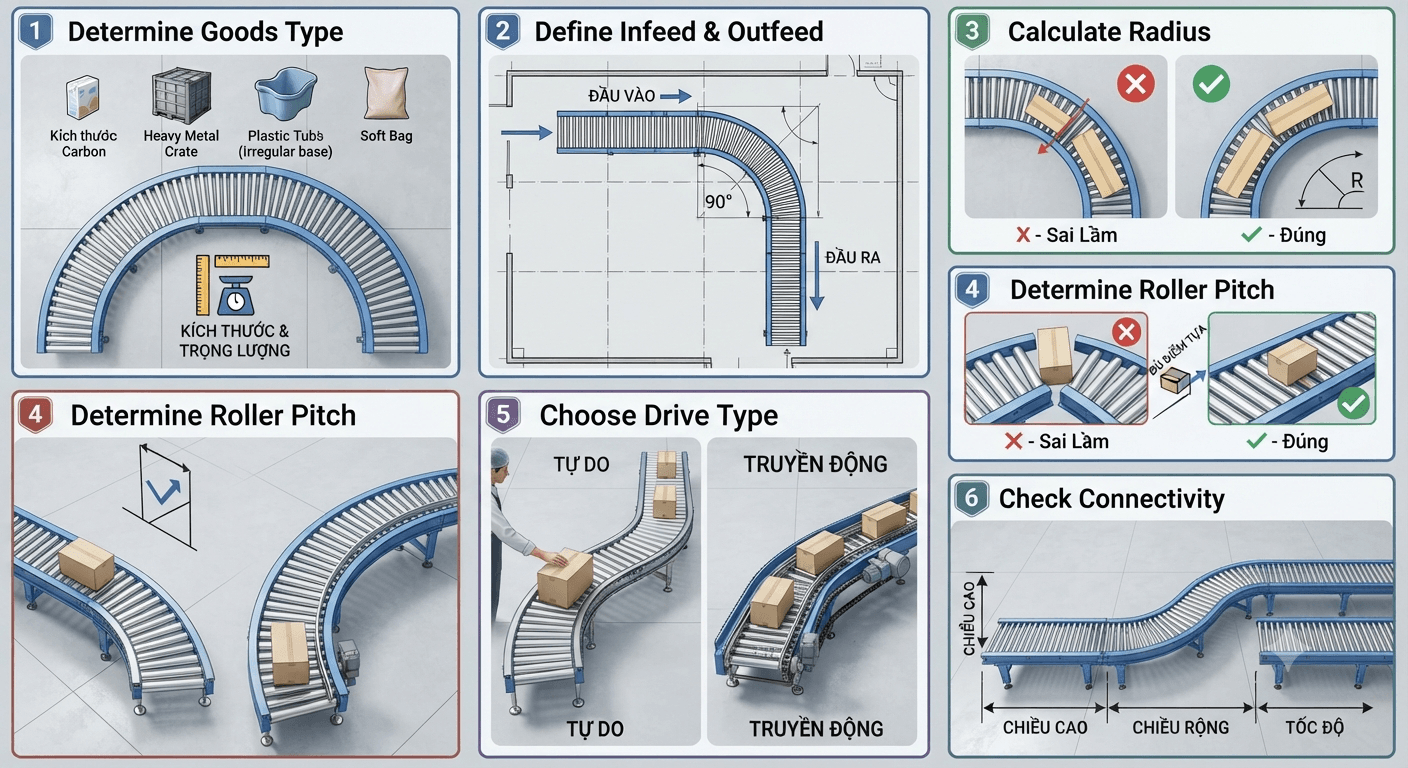

7. Cách thiết kế băng tải con lăn cong phù hợp
Bước 1: Xác định loại hàng
Trước tiên cần xác định hàng hóa cần vận chuyển là gì. Các thông số quan trọng gồm kích thước, trọng lượng, hình dạng đáy và đặc tính bề mặt. Đây là cơ sở để xác định loại con lăn, khoảng cách con lăn và kích thước băng tải.
Bước 2: Xác định hướng đầu vào và đầu ra
Cần xác định chính xác vị trí băng tải bắt đầu và kết thúc. Từ đó, kỹ thuật có thể xác định góc chuyển hướng và bán kính phù hợp với mặt bằng.
Bước 3: Tính toán bán kính
Bán kính cần được xác định dựa trên kích thước hàng và quỹ đạo chuyển động. Không nên chọn bán kính quá nhỏ chỉ để tiết kiệm diện tích. Điều này có thể làm giảm độ ổn định của hàng hóa.
Bước 4: Xác định khoảng cách con lăn
Khoảng cách con lăn phải đảm bảo hàng luôn có đủ điểm tựa khi di chuyển. Với hàng nhỏ, khoảng cách quá lớn có thể làm hàng bị kẹt hoặc mất ổn định. Với hàng nặng, cần chú ý thêm khả năng chịu tải của từng con lăn.
Bước 5: Chọn phương án truyền động
Nếu hàng cần di chuyển liên tục, có thể sử dụng con lăn truyền động. Nếu lưu lượng thấp hoặc hàng được thao tác thủ công, con lăn tự do có thể đáp ứng nhu cầu.
Bước 6: Kiểm tra khả năng kết nối
Cuối cùng cần kiểm tra chiều cao, chiều rộng và tốc độ tại điểm kết nối với băng tải phía trước và phía sau. Sự đồng bộ này giúp hạn chế tình trạng hàng bị dừng, va chạm hoặc lệch hướng khi chuyển tiếp.
8. Ứng dụng của băng tải con lăn cong
Nhà máy sản xuất
Thiết bị được dùng để kết nối các công đoạn được bố trí theo nhiều hướng. Hàng hóa có thể chuyển từ khu vực gia công sang kiểm tra, đóng gói hoặc tập kết mà không cần vận chuyển thủ công.
Kho hàng và logistics
Băng tải cong hỗ trợ thay đổi hướng tại các tuyến phân loại, đóng gói và xuất nhập hàng. Thiết bị giúp tận dụng không gian và tạo mạng lưới vận chuyển linh hoạt hơn.
Dây chuyền đóng gói
Trong khu vực đóng gói, nhiều thiết bị thường được bố trí vuông góc hoặc lệch hướng. Băng tải cong giúp đưa sản phẩm sang tuyến tiếp theo mà vẫn duy trì dòng vận chuyển liên tục.
Ngành sản xuất thực phẩm
Nếu sử dụng vật liệu và thiết kế đáp ứng yêu cầu vệ sinh, băng tải cong có thể được ứng dụng trong các dây chuyền thực phẩm. Inox thường được cân nhắc tại những khu vực có độ ẩm cao hoặc cần vệ sinh thường xuyên.
Vận chuyển pallet và hàng công nghiệp
Các hệ thống tải nặng có thể được thiết kế để chuyển hướng pallet, thùng hàng hoặc sản phẩm công nghiệp. Trong trường hợp này, cần đặc biệt chú ý tải trọng trên từng con lăn và kết cấu khung.

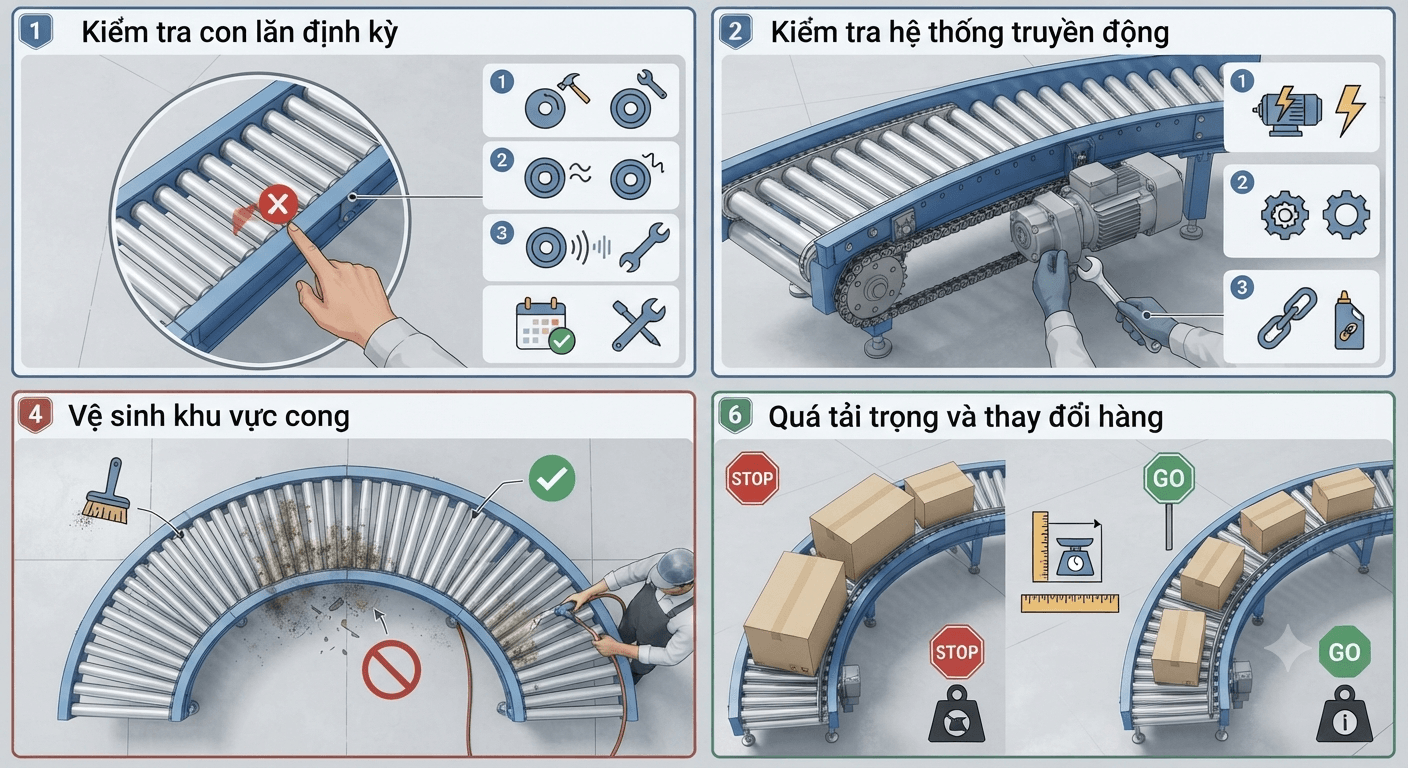

9. Lưu ý khi sử dụng và bảo trì
Con lăn cần được kiểm tra định kỳ để phát hiện tình trạng kẹt, quay không đều hoặc phát sinh tiếng ồn. Đối với hệ thống truyền động, cần kiểm tra động cơ, hộp giảm tốc, xích hoặc dây đai theo kế hoạch bảo trì.
Khu vực cong cũng cần được vệ sinh thường xuyên. Bụi bẩn hoặc vật liệu mắc giữa các con lăn có thể làm tăng lực cản và ảnh hưởng đến chuyển động.
Không nên vận chuyển hàng vượt tải trọng thiết kế. Khi thay đổi kích thước hoặc trọng lượng hàng, cần đánh giá lại khả năng đáp ứng của hệ thống.
FAQ về băng tải con lăn cong
1. Băng tải con lăn cong dùng để làm gì?
Thiết bị dùng để thay đổi hướng vận chuyển và kết nối các tuyến băng tải trong dây chuyền sản xuất, kho hàng hoặc khu vực đóng gói.
2. Băng tải con lăn cong có những góc nào?
Thiết bị có thể được thiết kế với nhiều góc như 30°, 45°, 60°, 90° hoặc góc tùy chỉnh theo mặt bằng.
3. Bán kính băng tải cong có cố định không?
Không. Bán kính được xác định dựa trên kích thước hàng, tải trọng, tốc độ, góc chuyển hướng và không gian lắp đặt.
4. Băng tải cong có dùng động cơ không?
Có thể có hoặc không. Loại tự do sử dụng lực đẩy hoặc trọng lực, trong khi loại truyền động sử dụng động cơ và cơ cấu truyền lực.
Xem thêm
Băng tải con lăn cong 90 độ: Cấu tạo, nguyên lý chuyển hướng và ứng dụng trong dây chuyền
Băng tải con lăn bọc cao su: Ưu điểm, khả năng bảo vệ sản phẩm và ứng dụng trong sản xuất
Băng tải con lăn cong giúp thay đổi hướng vận chuyển và kết nối các tuyến trong dây chuyền một cách linh hoạt. Thiết bị có nhiều dạng khác nhau, từ con lăn tự do, truyền động đến loại bọc cao su, inox và tải nặng.
Trong thiết kế, bán kính chuyển hướng cần được xác định dựa trên kích thước hàng, tải trọng, tốc độ và điều kiện mặt bằng. Việc tính toán đúng từ đầu giúp hàng hóa di chuyển ổn định, hạn chế lệch hướng và nâng cao hiệu quả vận hành.
