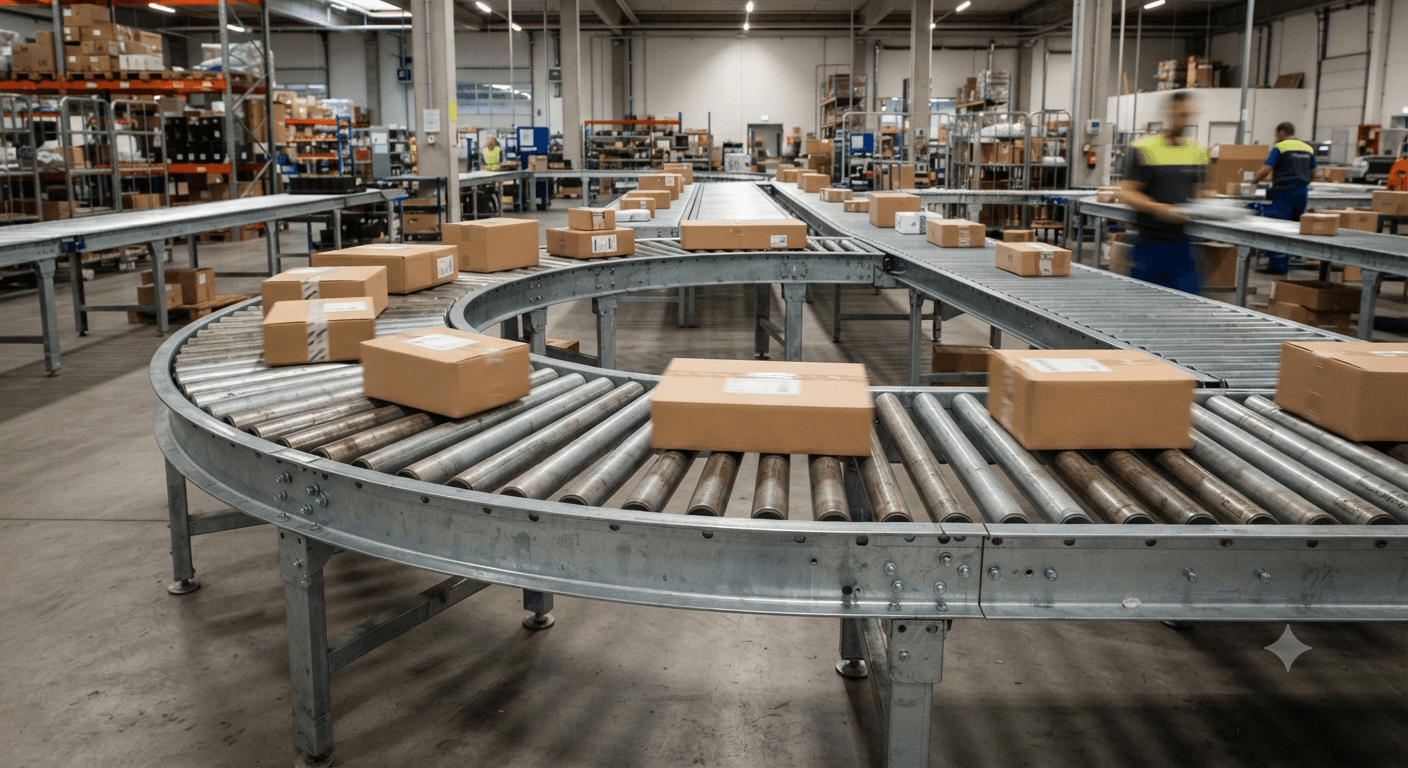

Băng tải con lăn cong 90 độ được sử dụng để thay đổi hướng di chuyển của hàng hóa giữa hai tuyến băng tải. Thiết bị thường xuất hiện tại các vị trí giao nhau hoặc chuyển tiếp trong dây chuyền sản xuất, đóng gói và kho vận. Nhờ thiết kế theo cung cong, hàng hóa có thể chuyển hướng mà không cần bố trí hai hệ thống băng tải thẳng độc lập. Việc lựa chọn đúng bán kính cong, con lăn và phương án truyền động giúp sản phẩm di chuyển ổn định hơn.
1. Băng tải con lăn cong 90 độ là gì?
Băng tải con lăn cong 90 độ là thiết bị vận chuyển sử dụng các con lăn được bố trí theo một cung cong. Hướng di chuyển của hàng hóa thay đổi khoảng 90 độ khi đi qua toàn bộ đoạn băng tải.
Khác với băng tải con lăn thẳng, khoảng cách giữa các con lăn và cách bố trí con lăn trên đoạn cong cần được tính toán phù hợp. Thiết kế phải đảm bảo hàng hóa luôn có đủ điểm tiếp xúc trong quá trình chuyển hướng.
Tùy nhu cầu, thiết bị có thể sử dụng con lăn tự do hoặc con lăn truyền động. Hệ thống truyền động phù hợp với dây chuyền cần vận chuyển hàng liên tục và kiểm soát tốc độ.

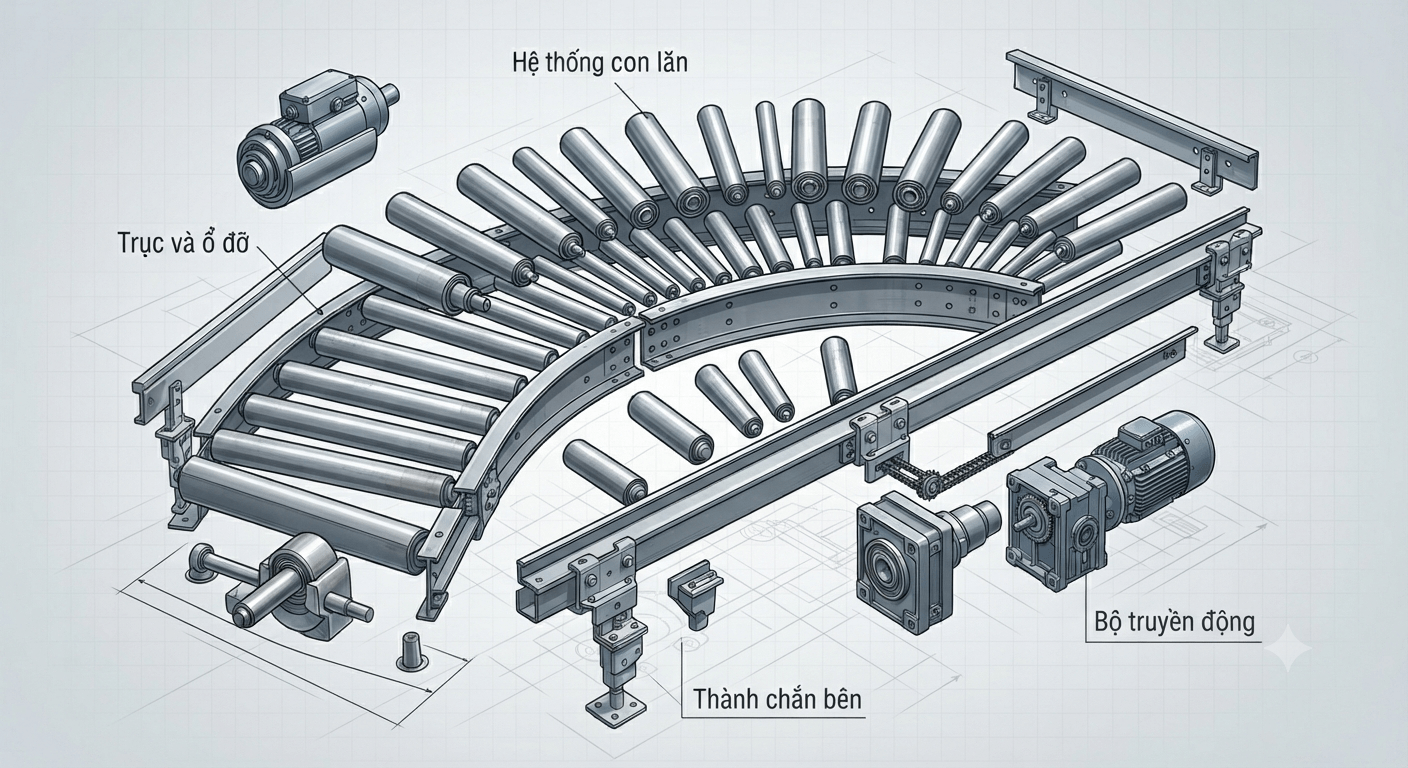

2. Cấu tạo của băng tải con lăn cong 90 độ
Mỗi hệ thống có thể được thiết kế khác nhau theo tải trọng và loại hàng. Tuy nhiên, một băng tải con lăn cong 90 độ thường gồm các bộ phận chính sau.
Khung băng tải cong
Khung được thiết kế theo cung 90 độ để tạo nên hướng chuyển tiếp giữa hai tuyến băng tải. Khung phải đảm bảo độ cứng và khả năng chịu tải trong suốt quá trình vận hành. Kích thước khung phụ thuộc vào chiều rộng hàng hóa, bán kính cong và vị trí lắp đặt. Phần khung cũng cần có kết cấu phù hợp để liên kết với băng tải phía trước và phía sau.
Hệ thống con lăn
Con lăn là bộ phận trực tiếp tiếp xúc với hàng hóa. Trên đoạn cong, các con lăn thường được bố trí theo hướng tâm hoặc thiết kế phù hợp với quỹ đạo chuyển động. Đường kính, khoảng cách và vật liệu con lăn cần được lựa chọn theo tải trọng. Hàng hóa có kích thước nhỏ thường yêu cầu khoảng cách con lăn phù hợp để tránh bị mất điểm đỡ.
Trục và ổ đỡ
Trục giúp cố định con lăn với khung và truyền chuyển động khi hệ thống sử dụng cơ cấu truyền động. Ổ đỡ giúp con lăn quay ổn định, giảm ma sát và hỗ trợ duy trì khả năng vận chuyển. Các bộ phận này cần được lựa chọn theo tải trọng và tốc độ vận hành.
Bộ truyền động
Đối với băng tải cong có động lực, hệ thống có thể sử dụng động cơ kết hợp hộp giảm tốc và cơ cấu truyền động. Tùy thiết kế, chuyển động có thể được truyền qua xích, dây đai hoặc cơ cấu truyền động khác. Phương án cụ thể phụ thuộc vào tải trọng và yêu cầu kiểm soát tốc độ.
Thành chắn bên
Hai bên băng tải có thể được bố trí thành chắn để hạn chế hàng hóa trượt ra ngoài khi chuyển hướng. Chiều cao thành chắn cần phù hợp với kích thước sản phẩm. Với hàng hóa có trọng tâm cao, việc thiết kế thành dẫn hướng càng cần được chú ý.
3. Nguyên lý chuyển hướng 90 độ của băng tải con lăn
Nguyên lý hoạt động phụ thuộc vào loại con lăn và cơ cấu truyền động được sử dụng.
Hàng hóa di chuyển theo cung cong
Khi hàng đi vào đoạn cong, các con lăn tạo lực tiếp xúc giúp hàng tiếp tục di chuyển theo quỹ đạo của băng tải. Do hướng của các con lăn thay đổi dọc theo cung cong, hướng chuyển động của hàng hóa cũng thay đổi tương ứng.
Sau khi đi hết đoạn cong, sản phẩm chuyển sang tuyến băng tải tiếp theo với hướng mới lệch khoảng 90 độ so với hướng ban đầu.
Ma sát giúp duy trì chuyển động
Đối với hệ thống truyền động, ma sát giữa hàng hóa và con lăn giúp truyền lực và duy trì chuyển động. Bề mặt con lăn cần có đặc tính phù hợp với loại hàng. Nếu ma sát quá thấp, sản phẩm có thể bị trượt hoặc không đi đúng quỹ đạo. Ngược lại, ma sát quá lớn cũng có thể ảnh hưởng đến quá trình chuyển hướng đối với một số loại hàng.
Bán kính cong ảnh hưởng đến khả năng vận chuyển
Bán kính cong là thông số quan trọng khi thiết kế hệ thống. Bán kính cần phù hợp với kích thước hàng hóa và không gian lắp đặt. Hàng càng lớn hoặc có chiều dài lớn thì yêu cầu về bán kính chuyển hướng càng cần được tính toán kỹ. Nếu thiết kế không phù hợp, hàng có thể bị lệch hoặc va vào thành dẫn hướng.

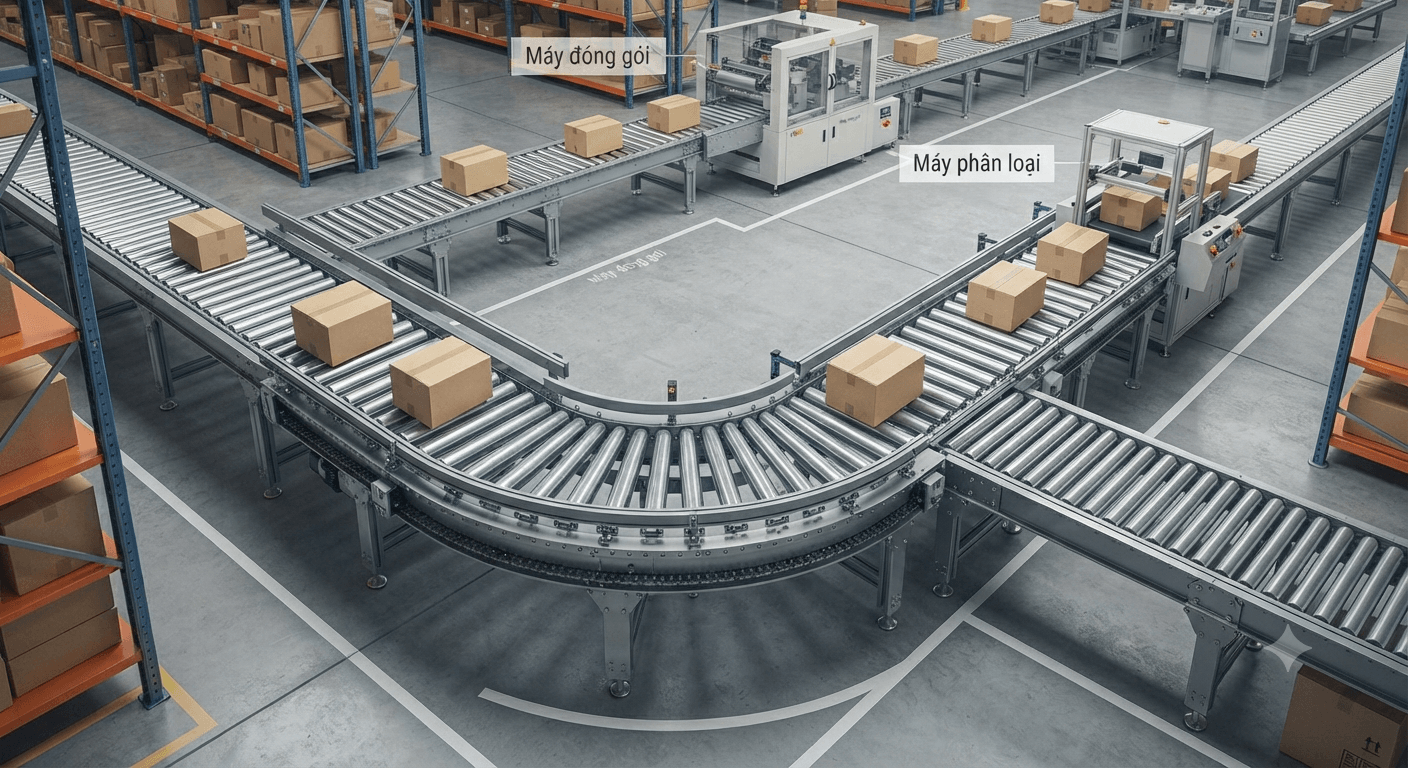

4. Ưu điểm của băng tải con lăn cong 90 độ
Thay đổi hướng vận chuyển linh hoạt
Đây là chức năng quan trọng nhất của thiết bị. Hàng hóa có thể chuyển từ tuyến này sang tuyến khác mà không cần bố trí thêm một đoạn băng tải thẳng dài. Giải pháp này đặc biệt hữu ích khi dây chuyền có nhiều công đoạn được bố trí vuông góc với nhau.
Tận dụng không gian nhà xưởng
Đoạn cong giúp kết nối hai tuyến vận chuyển trong một khu vực tương đối gọn. Doanh nghiệp có thể bố trí dây chuyền theo nhiều hướng khác nhau thay vì chỉ sử dụng tuyến thẳng. Điều này hỗ trợ tối ưu mặt bằng tại nhà máy, kho hàng và khu vực đóng gói.
Kết nối nhiều công đoạn
Băng tải cong có thể được lắp giữa các băng tải thẳng, máy đóng gói, máy phân loại hoặc khu vực tập kết hàng. Nhờ đó, hàng hóa có thể di chuyển liên tục qua nhiều công đoạn mà không cần thao tác chuyển hướng thủ công.
Có thể tích hợp tự động hóa
Băng tải cong truyền động có thể kết hợp với cảm biến, bộ điều khiển và các thiết bị tự động khác. Khi được tích hợp đúng, hệ thống có thể kiểm soát tốc độ và phối hợp với các tuyến băng tải khác trong dây chuyền.
5. Phân loại băng tải con lăn cong 90 độ
Băng tải con lăn cong tự do
Loại này không sử dụng động cơ để tạo chuyển động cho con lăn. Hàng hóa được đẩy bằng tay hoặc di chuyển nhờ trọng lực nếu hệ thống được bố trí theo độ dốc phù hợp. Ưu điểm là cấu tạo đơn giản và dễ lắp đặt. Thiết bị phù hợp với các tuyến vận chuyển ngắn hoặc những vị trí cần chuyển hướng hàng hóa với tần suất không quá cao.
Băng tải con lăn cong truyền động
Loại truyền động sử dụng động cơ để tạo chuyển động cho các con lăn. Hệ thống phù hợp với dây chuyền cần vận chuyển hàng liên tục. Tốc độ có thể được điều chỉnh để phối hợp với các thiết bị phía trước và phía sau.
Băng tải con lăn cong inox
Khung và con lăn có thể sử dụng inox khi hệ thống làm việc trong môi trường yêu cầu khả năng chống ăn mòn hoặc vệ sinh thường xuyên. Loại này có thể được sử dụng trong một số dây chuyền thực phẩm, đồ uống và các khu vực có độ ẩm cao.

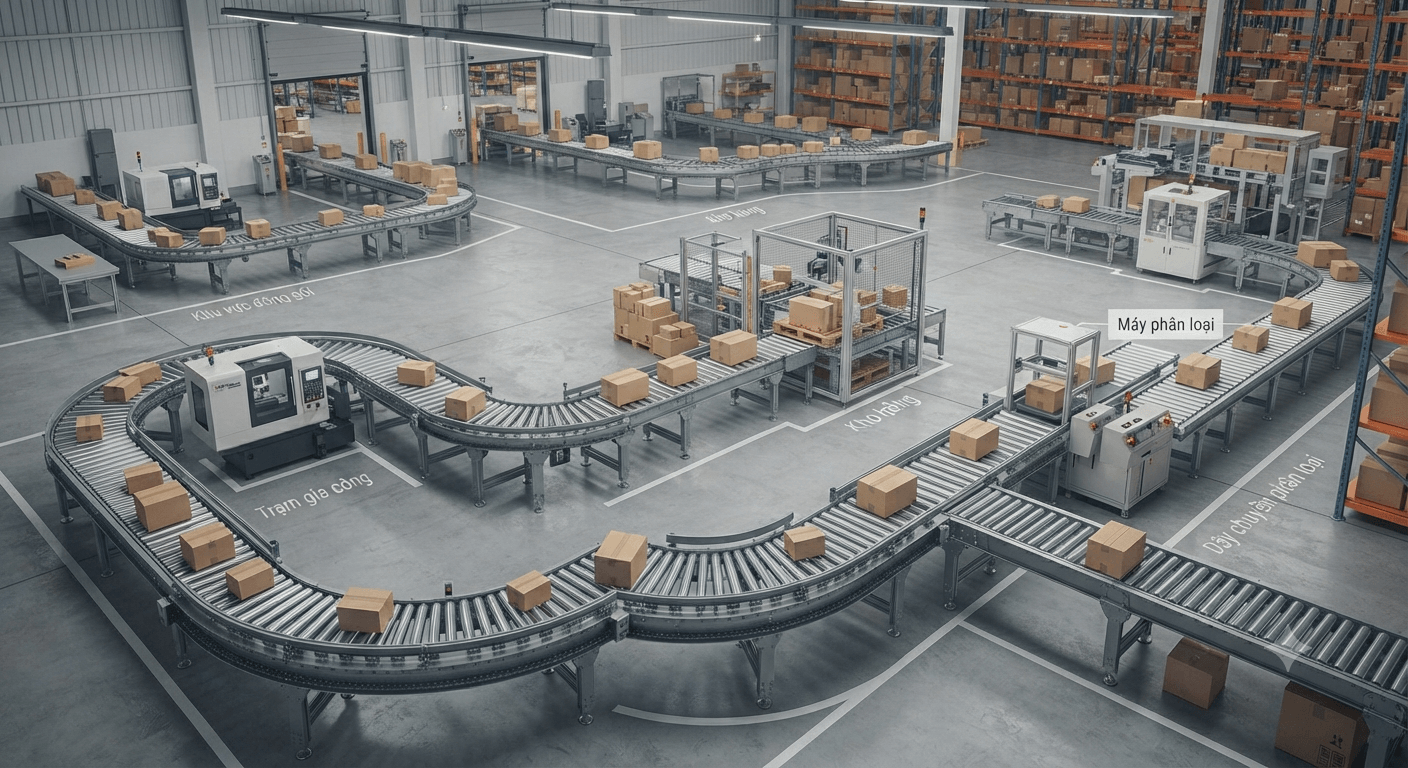

6. Ứng dụng của băng tải con lăn cong 90 độ
Dây chuyền đóng gói
Trong dây chuyền đóng gói, các máy móc thường được bố trí theo nhiều hướng để tận dụng diện tích. Băng tải cong giúp chuyển thùng, khay hoặc kiện hàng từ công đoạn đóng gói sang khu vực tiếp theo mà không cần thay đổi toàn bộ bố trí dây chuyền.
Nhà máy sản xuất
Thiết bị có thể kết nối các khu vực gia công, kiểm tra, đóng gói và tập kết sản phẩm. Việc chuyển hướng tự động giúp giảm thao tác thủ công và duy trì dòng vận chuyển liên tục.
Kho hàng và logistics
Tại kho hàng, các tuyến vận chuyển thường cần thay đổi hướng để kết nối khu vực nhập hàng, phân loại và xuất hàng. Băng tải cong 90 độ giúp tạo các tuyến vận chuyển linh hoạt hơn, đặc biệt tại những vị trí giao nhau giữa các khu vực.
Dây chuyền vận chuyển thùng carton
Thùng carton có thể được chuyển hướng giữa các tuyến băng tải trước khi đến khu vực đóng gói hoặc phân loại. Khi thiết kế phù hợp, hệ thống giúp giảm nhu cầu di chuyển thủ công và hỗ trợ duy trì tốc độ xử lý hàng.
Dây chuyền phân loại sản phẩm
Băng tải cong có thể được bố trí tại các vị trí cần thay đổi hướng trước hoặc sau công đoạn phân loại. Khi kết hợp cảm biến và hệ thống điều khiển, thiết bị có thể trở thành một phần của dây chuyền tự động hóa.
7. Cách lựa chọn băng tải con lăn cong 90 độ
Dựa trên kích thước hàng hóa
Cần xác định chiều dài, chiều rộng, chiều cao và trọng lượng của sản phẩm. Kích thước hàng ảnh hưởng đến chiều rộng băng tải, khoảng cách con lăn và bán kính cong. Không nên chỉ dựa vào kích thước mặt bằng để chọn thiết bị.
Dựa trên tải trọng
Tải trọng cần tính theo sản phẩm nặng nhất và cách hàng phân bố trên các con lăn. Với hàng nặng, cần chú ý đến đường kính con lăn, độ dày vật liệu, trục, ổ đỡ và kết cấu khung.
Dựa trên tốc độ vận chuyển
Tốc độ cần phù hợp với năng suất của toàn bộ dây chuyền. Nếu băng tải cong quá nhanh, hàng có thể bị lệch khi chuyển hướng. Với dây chuyền tự động, tốc độ của đoạn cong cần được phối hợp với các băng tải liên kết.
Dựa trên môi trường làm việc
Môi trường khô ráo có thể sử dụng kết cấu thép thông thường. Khu vực ẩm hoặc yêu cầu vệ sinh cao có thể cần vật liệu chống ăn mòn. Ngoài vật liệu khung, cần xem xét cả con lăn, ổ đỡ và các bộ phận truyền động.
Dựa trên phương án lắp đặt
Cần xác định chính xác vị trí đặt băng tải trước khi gia công. Không gian dành cho cung cong phải đủ để hàng di chuyển ổn định. Đồng thời, đầu vào và đầu ra cần được căn chỉnh với các tuyến băng tải liên kết.

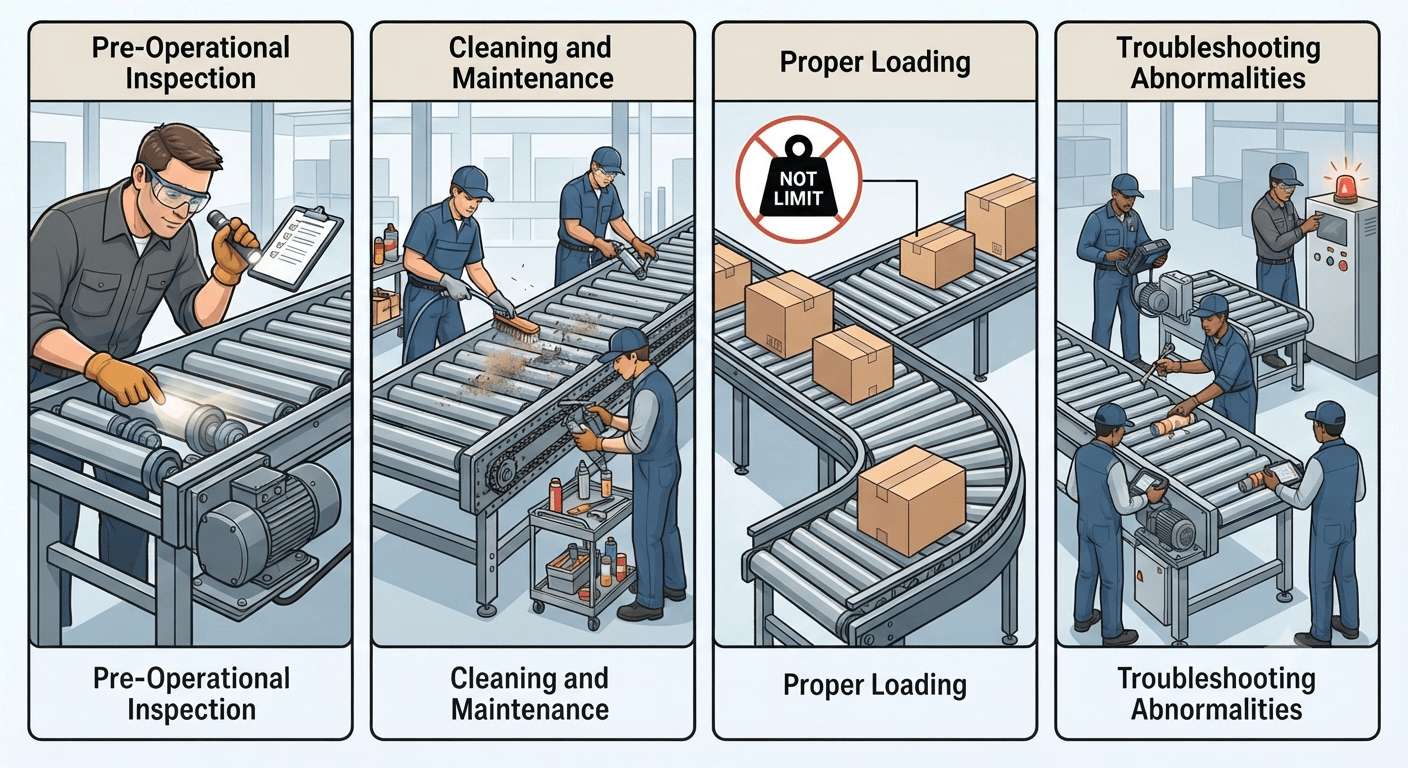

8. Lưu ý khi vận hành và bảo trì
Trước khi vận hành, cần kiểm tra con lăn, ổ đỡ, khung và các mối liên kết. Đối với hệ thống truyền động, cần kiểm tra thêm động cơ và cơ cấu truyền lực.
Nên vệ sinh định kỳ để loại bỏ bụi bẩn và vật liệu mắc giữa các con lăn. Các con lăn bị kẹt hoặc quay không đều cần được xử lý sớm.
Trong quá trình sử dụng, không nên đặt hàng vượt tải trọng thiết kế. Hàng hóa cũng cần được đặt đúng vị trí để hạn chế lệch hướng khi đi qua cung cong.
Nếu phát hiện tiếng ồn bất thường, rung mạnh hoặc con lăn quay không đều, cần dừng hệ thống theo quy trình an toàn để kiểm tra.
FAQ về băng tải con lăn cong 90 độ
1. Băng tải con lăn cong 90 độ dùng để làm gì?
Thiết bị dùng để chuyển hướng hàng hóa khoảng 90 độ giữa hai tuyến vận chuyển. Đây là giải pháp phổ biến để kết nối các công đoạn bố trí vuông góc.
2. Băng tải con lăn cong có cần động cơ không?
Không nhất thiết. Hệ thống có thể là loại tự do hoặc truyền động tùy nhu cầu vận chuyển.
3. Băng tải cong 90 độ có vận chuyển hàng nặng được không?
Có thể nếu hệ thống được thiết kế phù hợp với tải trọng. Cần tính toán đồng bộ con lăn, trục, ổ đỡ, khung và bộ truyền động.
Xem thêm
Băng tải con lăn bọc cao su: Ưu điểm, khả năng bảo vệ sản phẩm và ứng dụng trong sản xuất
Băng tải con lăn thép và inox: Đặc điểm, độ bền và cách lựa chọn phù hợp
Băng tải con lăn cong 90 độ giúp thay đổi hướng vận chuyển và kết nối các tuyến băng tải trong không gian nhà xưởng. Thiết bị có thể sử dụng dạng tự do hoặc truyền động tùy yêu cầu của dây chuyền.
Khi thiết kế, cần đặc biệt chú ý đến bán kính cong, tải trọng, kích thước hàng, khoảng cách con lăn và tốc độ vận chuyển. Một hệ thống được tính toán phù hợp sẽ giúp hàng hóa di chuyển ổn định và hỗ trợ tối ưu bố trí dây chuyền.
