Cấu tạo băng tải quyết định khả năng vận chuyển, tải trọng và độ ổn định của toàn bộ hệ thống. Mỗi bộ phận đảm nhiệm một nhiệm vụ riêng, từ nâng đỡ hàng hóa đến truyền động và kiểm soát tốc độ. Khi hiểu rõ chức năng của từng chi tiết, doanh nghiệp có thể lựa chọn thiết bị phù hợp, hạn chế sự cố và chủ động hơn trong quá trình bảo trì.
Tùy loại băng tải, kết cấu thực tế có thể khác nhau, nhưng phần lớn hệ thống công nghiệp đều có những bộ phận cơ bản cần được xem xét.
1. Cấu tạo băng tải công nghiệp gồm những bộ phận nào?
Một hệ thống băng tải công nghiệp thường bao gồm khung băng tải, dây băng hoặc cơ cấu vận chuyển, tang hoặc con lăn, động cơ, bộ truyền động và các thiết bị điều khiển. Ngoài ra, hệ thống có thể được trang bị thêm con lăn đỡ, cơ cấu căng băng, bộ phận làm sạch và thiết bị an toàn.
Các bộ phận được thiết kế đồng bộ để đảm bảo hàng hóa di chuyển theo tuyến đường xác định. Kích thước, vật liệu và cấu hình từng chi tiết phụ thuộc vào loại sản phẩm, tải trọng, tốc độ và môi trường làm việc.
Ví dụ, băng tải PVC vận chuyển sản phẩm đóng gói có kết cấu khác với băng tải cao su dùng trong khai thác vật liệu. Băng tải con lăn cũng không sử dụng dây băng liên tục như nhiều dòng băng tải dây đai.
Vì vậy, khi tìm hiểu cấu tạo, cần phân biệt các bộ phận phổ biến với những chi tiết chỉ xuất hiện ở một số thiết kế chuyên dụng.

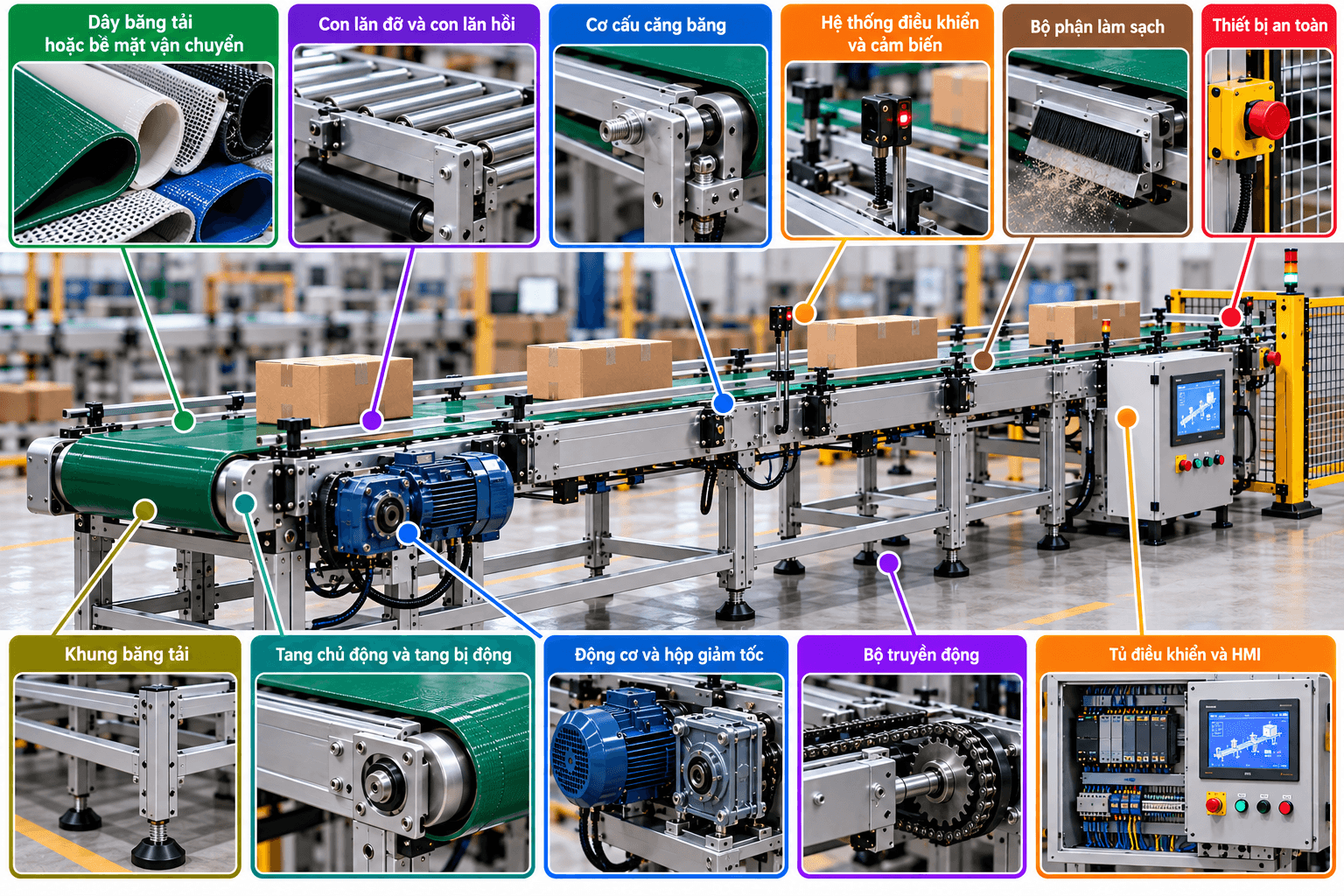

2. Chức năng của các bộ phận chính trong băng tải
Khung băng tải
Khung là bộ phận chịu lực và nâng đỡ toàn bộ hệ thống. Các chi tiết như động cơ, tang, con lăn và dây băng được lắp đặt trên kết cấu này.
Khung thường được chế tạo từ thép sơn, thép mạ kẽm hoặc inox. Thép phù hợp với nhiều ứng dụng công nghiệp, trong khi inox được cân nhắc ở môi trường ẩm hoặc khu vực yêu cầu vệ sinh cao.
Độ cứng và độ chính xác của khung ảnh hưởng trực tiếp đến khả năng vận hành. Nếu kết cấu bị cong, lệch hoặc lắp đặt không cân bằng, dây băng có thể chạy lệch và gây mài mòn không đồng đều.
Khi lựa chọn, cần xem xét tải trọng, chiều dài tuyến vận chuyển, độ nghiêng và điều kiện lắp đặt. Khung cũng nên tạo điều kiện thuận lợi cho việc kiểm tra và thay thế linh kiện.
Dây băng tải hoặc bề mặt vận chuyển
Dây băng là bộ phận tiếp xúc trực tiếp với hàng hóa và đưa sản phẩm di chuyển dọc theo tuyến băng tải. Vật liệu được lựa chọn theo đặc tính sản phẩm và môi trường sử dụng.
Một số loại dây băng phổ biến gồm:
- PVC: Phù hợp với nhiều ứng dụng vận chuyển hàng nhẹ, thùng hộp và sản phẩm đóng gói.
- PU: Thường được sử dụng trong ngành thực phẩm và các ứng dụng cần bề mặt phù hợp với yêu cầu vệ sinh.
- Cao su: Phù hợp với một số hệ thống vận chuyển vật liệu nặng hoặc có tính mài mòn.
- Băng tải lưới: Dùng trong các ứng dụng cần bề mặt dạng lưới hoặc lưu thông không khí.
- Băng tải xích: Phù hợp với những tuyến vận chuyển sử dụng cơ cấu xích thay cho dây đai liên tục.
Đối với băng tải dây đai, độ dày, độ bền kéo, khả năng chịu nhiệt và hệ số ma sát cần được lựa chọn phù hợp. Dây băng không phù hợp có thể nhanh hỏng, trượt hoặc làm ảnh hưởng đến chất lượng sản phẩm.
Tang chủ động và tang bị động
Tang chủ động nhận lực từ bộ truyền động và kéo dây băng di chuyển. Bộ phận này thường được kết nối với động cơ thông qua hộp giảm tốc hoặc cơ cấu truyền lực phù hợp.
Tang bị động nằm ở đầu còn lại hoặc các vị trí cần thiết của hệ thống. Bộ phận này hỗ trợ dây băng quay vòng và duy trì quỹ đạo chuyển động.
Bề mặt tang, đường kính và cách bố trí cần phù hợp với loại dây băng. Nếu lực kéo không đủ hoặc bề mặt tiếp xúc không phù hợp, dây băng có thể bị trượt khi tải tăng.
Việc căn chỉnh tang đúng vị trí cũng rất quan trọng. Tang lắp lệch có thể khiến dây băng chạy về một phía, làm tăng ma sát và gây hư hỏng mép băng.
Con lăn đỡ và con lăn hồi
Con lăn đỡ có nhiệm vụ nâng đỡ dây băng và hàng hóa trên nhánh vận chuyển. Các con lăn được bố trí theo khoảng cách phù hợp để hạn chế độ võng của dây băng.
Con lăn hồi thường nằm ở nhánh dưới, hỗ trợ dây băng quay về vị trí đầu hệ thống. Với băng tải vận chuyển vật liệu rời, thiết kế có thể sử dụng cụm con lăn tạo lòng máng để giữ vật liệu trên băng.
Kích thước, vật liệu và khả năng chịu tải của con lăn cần phù hợp với điều kiện làm việc. Con lăn bị kẹt, mòn hoặc lệch trục có thể làm tăng lực cản, gây nóng và khiến dây băng nhanh xuống cấp.
Động cơ và hộp giảm tốc
Động cơ cung cấp năng lượng cho hệ thống vận chuyển. Công suất cần được xác định dựa trên khối lượng hàng hóa, tốc độ, chiều dài băng tải và điều kiện vận hành.
Hộp giảm tốc điều chỉnh tốc độ quay và tăng mô-men xoắn phù hợp với yêu cầu truyền động. Hai bộ phận này cần được lựa chọn đồng bộ để tránh tình trạng thiếu lực kéo hoặc vận hành vượt giới hạn thiết kế.
Một số hệ thống sử dụng động cơ giảm tốc tích hợp, trong khi các thiết kế khác bố trí động cơ và hộp giảm tốc riêng biệt.
Nếu chọn động cơ quá nhỏ, băng tải có thể khó khởi động khi đầy tải. Ngược lại, lựa chọn công suất quá lớn mà không cần thiết có thể làm tăng chi phí đầu tư và không tối ưu hiệu quả sử dụng năng lượng.
Bộ truyền động
Bộ truyền động truyền lực từ động cơ đến cơ cấu vận chuyển. Tùy thiết kế, hệ thống có thể sử dụng khớp nối, bộ truyền đai, bộ truyền xích hoặc cơ cấu truyền động trực tiếp.
Bộ phận này cần đảm bảo khả năng truyền lực ổn định và phù hợp với tải trọng làm việc. Các chi tiết phải được lắp đặt đúng vị trí, có che chắn tại khu vực nguy hiểm và được bảo dưỡng theo hướng dẫn kỹ thuật.
Trong quá trình vận hành, tiếng ồn bất thường, rung động hoặc nhiệt độ tăng cao có thể là dấu hiệu cần kiểm tra bộ truyền động.
Cơ cấu căng băng
Cơ cấu căng băng giúp duy trì độ căng cần thiết của dây băng trong quá trình hoạt động. Bộ phận này có thể sử dụng vít điều chỉnh, cụm trượt hoặc cơ cấu căng tự động tùy loại thiết bị.
Độ căng phù hợp giúp hạn chế hiện tượng trượt tại tang chủ động và hỗ trợ dây băng chạy ổn định. Tuy nhiên, căng quá mức có thể làm tăng tải lên ổ trục, tang và dây băng.
Việc điều chỉnh cần dựa trên hướng dẫn của nhà sản xuất. Người vận hành không nên tự tăng lực căng quá mức khi băng tải bị trượt mà chưa xác định nguyên nhân.
Hệ thống điều khiển và cảm biến
Hệ thống điều khiển quản lý trạng thái hoạt động của động cơ và các thiết bị liên quan. Với cấu hình cơ bản, băng tải có thể sử dụng nút nhấn khởi động, dừng và thiết bị bảo vệ điện.
Ở dây chuyền tự động hóa, hệ thống có thể bổ sung biến tần, PLC, HMI và cảm biến. Các thiết bị này hỗ trợ điều chỉnh tốc độ, phát hiện sản phẩm, phối hợp giữa các công đoạn và theo dõi trạng thái vận hành.
Tùy yêu cầu, cảm biến có thể nhận biết sự hiện diện của sản phẩm, vị trí hàng hóa hoặc tình trạng bất thường. Việc lựa chọn thiết bị cần đảm bảo tương thích với môi trường làm việc và hệ thống điều khiển hiện có.
Bộ phận làm sạch và thiết bị an toàn
Một số băng tải được trang bị gạt làm sạch để loại bỏ vật liệu bám trên bề mặt dây băng. Bộ phận này đặc biệt hữu ích khi vận chuyển vật liệu rời hoặc sản phẩm có khả năng bám dính.
Thiết bị an toàn có thể gồm nút dừng khẩn cấp, công tắc giật dây, che chắn bộ truyền động và các cơ cấu liên động. Cấu hình cụ thể phụ thuộc vào chiều dài băng tải, vị trí lắp đặt và mức độ rủi ro.
Các thiết bị này giúp hạn chế nguy cơ tai nạn và hỗ trợ xử lý khi phát sinh sự cố. Chúng cần được kiểm tra định kỳ, không được vô hiệu hóa tùy tiện trong quá trình sản xuất.
3. Nguyên lý vận hành của hệ thống băng tải
Nguyên lý hoạt động của băng tải phụ thuộc vào cơ cấu vận chuyển được sử dụng. Với băng tải dây đai, động cơ tạo chuyển động quay và truyền lực đến tang chủ động. Tang kéo dây băng chuyển động liên tục trên các con lăn đỡ.
Hàng hóa được đặt lên bề mặt dây băng và di chuyển từ vị trí cấp liệu đến điểm nhận hàng. Khi đến cuối tuyến, sản phẩm được lấy xuống hoặc chuyển sang thiết bị tiếp theo. Dây băng tiếp tục quay về nhánh hồi để thực hiện chu kỳ mới.
Quá trình vận hành cơ bản có thể được mô tả qua các bước sau:
- Khởi động: Người vận hành hoặc hệ thống điều khiển phát lệnh chạy.
- Truyền động: Động cơ và bộ truyền động tạo lực kéo cho cơ cấu vận chuyển.
- Tiếp nhận hàng hóa: Sản phẩm được đưa lên băng tải tại vị trí cấp liệu.
- Vận chuyển: Dây băng hoặc con lăn đưa hàng hóa đến điểm đích.
- Bàn giao sản phẩm: Hàng hóa được lấy xuống hoặc chuyển sang công đoạn tiếp theo.
- Kiểm soát và dừng: Hệ thống tiếp tục vận hành hoặc dừng theo lệnh điều khiển.
Với băng tải tự động hóa, cảm biến có thể phát hiện sản phẩm và gửi tín hiệu đến PLC. Bộ điều khiển sau đó phối hợp động cơ, cơ cấu chặn hoặc máy tiếp theo theo chương trình đã thiết lập.
Để vận hành ổn định, cần đảm bảo dây băng chạy đúng hướng, tải trọng không vượt giới hạn và tốc độ phù hợp với năng suất dây chuyền.

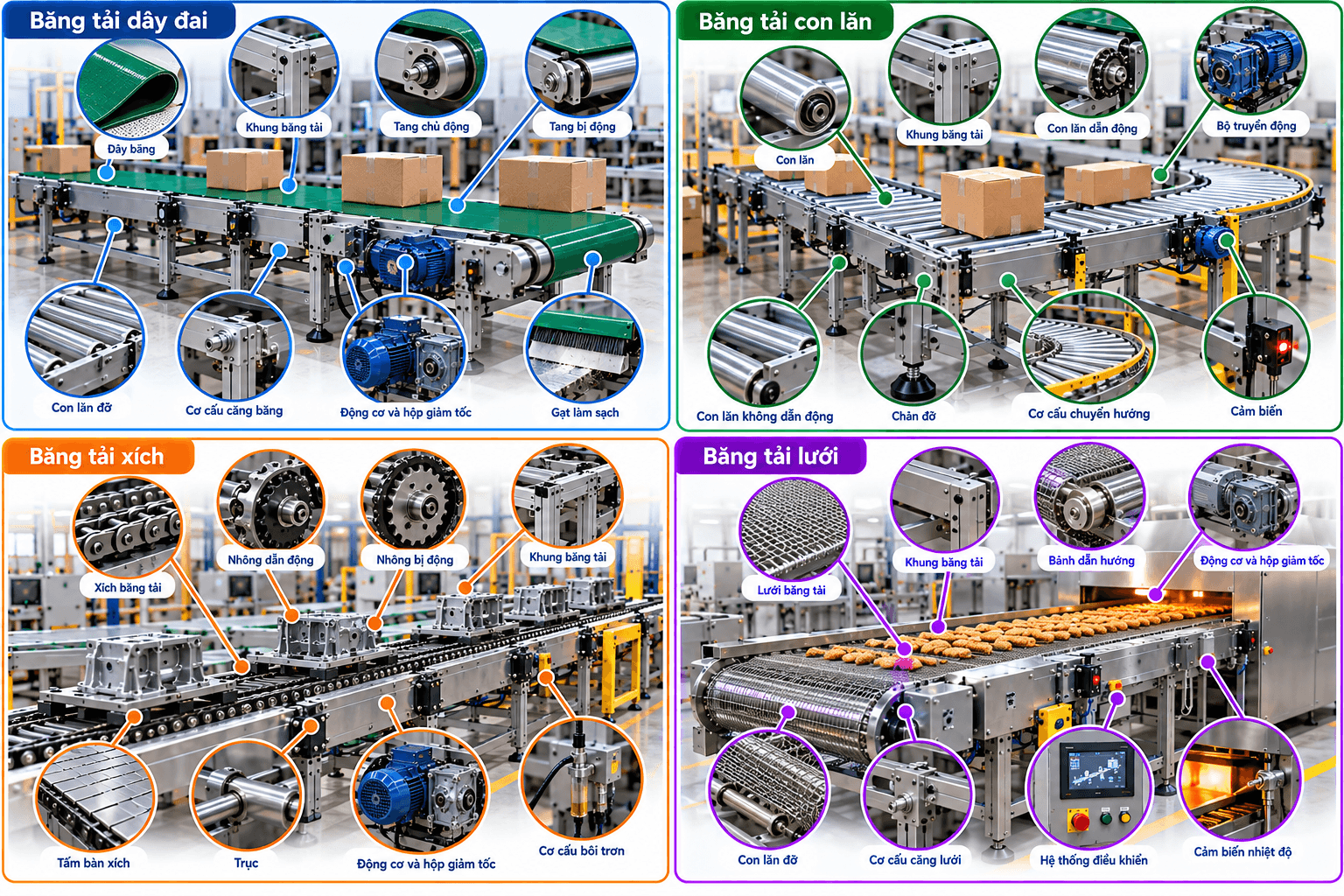

4. Cấu tạo của một số loại băng tải công nghiệp phổ biến
Băng tải dây đai
Băng tải dây đai thường gồm khung, dây băng, tang chủ động, tang bị động, con lăn đỡ, động cơ và bộ truyền động. Một số thiết kế có thêm cơ cấu căng băng, gạt làm sạch và cảm biến.
Loại này phù hợp với nhiều ứng dụng vận chuyển hàng hóa liên tục. Vật liệu dây băng được lựa chọn theo trọng lượng, kích thước và đặc tính bề mặt sản phẩm.
Băng tải con lăn
Băng tải con lăn sử dụng các con lăn bố trí liên tiếp để nâng đỡ hàng hóa. Hệ thống có thể vận hành bằng trọng lực hoặc động cơ truyền động.
Loại dùng trọng lực có kết cấu tương đối đơn giản và phù hợp với tuyến vận chuyển có độ dốc thích hợp. Băng tải con lăn chủ động phù hợp hơn khi cần kiểm soát tốc độ hoặc phối hợp với các công đoạn tự động.
Băng tải xích
Băng tải xích sử dụng một hoặc nhiều dải xích để kéo hoặc nâng đỡ sản phẩm. Cấu tạo thường gồm khung, xích, nhông dẫn động, trục, động cơ và bộ truyền động.
Loại này có thể đáp ứng các ứng dụng cần vận chuyển hàng nặng hoặc sử dụng đồ gá chuyên dụng. Việc lựa chọn xích, nhông và hệ thống bôi trơn phải phù hợp với tải trọng và môi trường làm việc.
Băng tải lưới
Băng tải lưới có bề mặt vận chuyển dạng lưới kim loại hoặc vật liệu phù hợp với ứng dụng. Các bộ phận cơ bản có thể gồm khung, lưới băng, bánh dẫn hướng, cơ cấu truyền động và hệ thống điều khiển.
Loại này được sử dụng trong một số dây chuyền cần lưu thông không khí, thoát nước hoặc chịu điều kiện nhiệt độ theo thiết kế. Cần lựa chọn vật liệu và kết cấu dựa trên môi trường thực tế, không chỉ dựa vào hình dạng bề mặt.
5. Những yếu tố ảnh hưởng đến cấu tạo băng tải
Tải trọng và đặc điểm sản phẩm
Tải trọng quyết định yêu cầu chịu lực của khung, dây băng, con lăn và động cơ. Sản phẩm nặng hoặc có tải tập trung cần kết cấu phù hợp để hạn chế biến dạng và hư hỏng.
Ngoài khối lượng, cần xem xét kích thước, độ nhám, nhiệt độ và khả năng gây mài mòn. Các yếu tố này ảnh hưởng đến vật liệu bề mặt vận chuyển và tuổi thọ thiết bị.
Tốc độ và chiều dài vận chuyển
Tốc độ băng tải phải phù hợp với năng suất yêu cầu và khả năng tiếp nhận của công đoạn phía sau. Tuyến vận chuyển dài thường cần tính toán kỹ lực kéo, độ căng băng và tổn thất cơ học.
Nếu hệ thống có nhiều điểm chuyển tiếp, cần thiết kế vị trí giao nhận để hạn chế rơi vãi hoặc ùn tắc. Với băng tải nghiêng, phải tính đến nguy cơ trượt ngược hoặc hàng hóa dịch chuyển ngoài ý muốn.
Môi trường làm việc
Môi trường có bụi, độ ẩm, dầu mỡ hoặc nhiệt độ cao có thể ảnh hưởng đến độ bền của linh kiện. Vì vậy, cần lựa chọn vật liệu khung, dây băng, ổ trục và thiết bị điện phù hợp.
Trong khu vực thực phẩm, thiết kế cần hỗ trợ vệ sinh và đáp ứng yêu cầu đối với các bề mặt tiếp xúc. Với môi trường có nhiều bụi, cần chú ý bảo vệ động cơ, cảm biến và tủ điện theo điều kiện sử dụng.

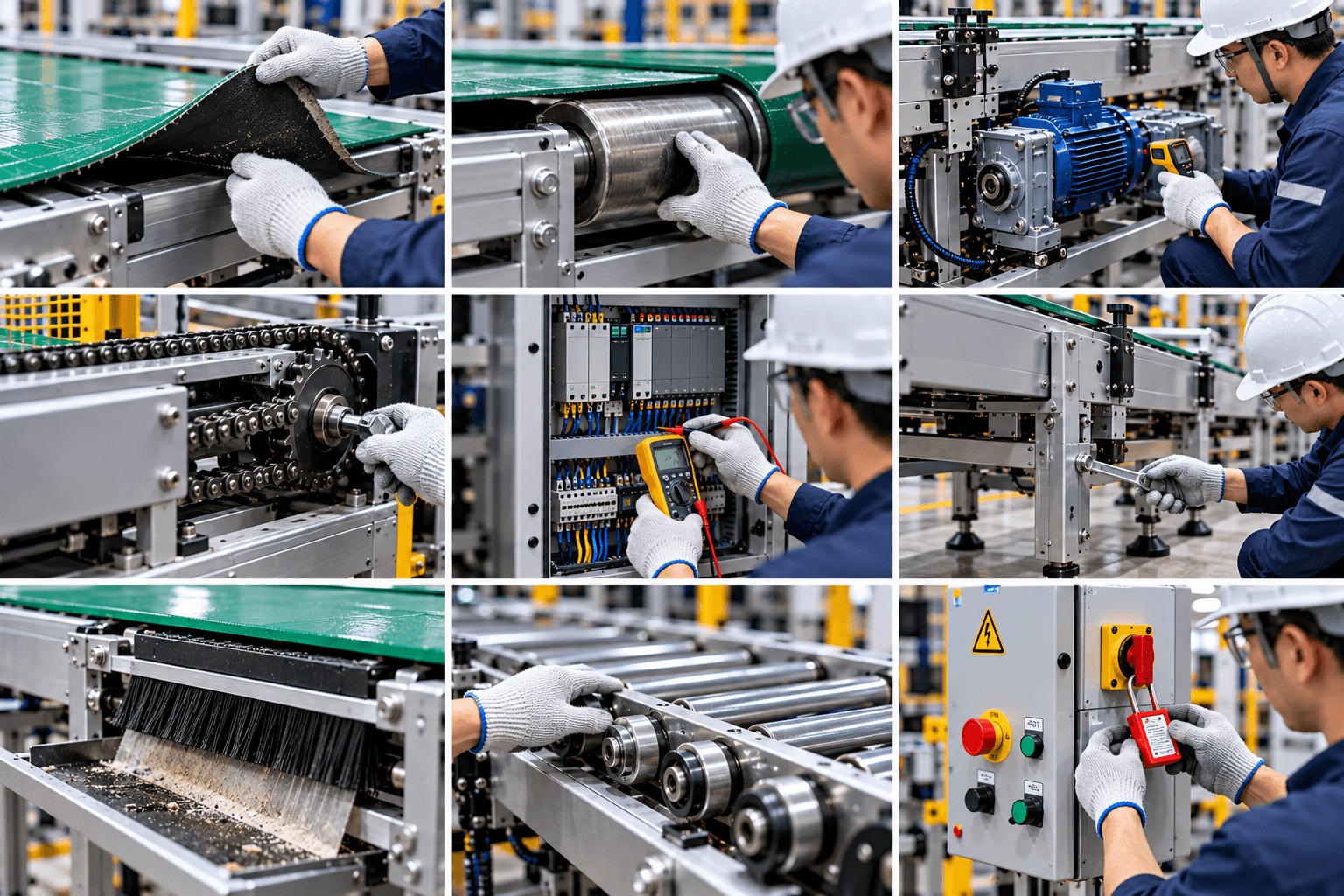

6. Cách kiểm tra và bảo trì các bộ phận băng tải
Bảo trì định kỳ giúp phát hiện sớm những hư hỏng có thể gây gián đoạn sản xuất. Tần suất kiểm tra cần căn cứ vào hướng dẫn nhà sản xuất, cường độ sử dụng và điều kiện môi trường.
Một số hạng mục nên được theo dõi gồm:
- Dây băng: Kiểm tra vết nứt, rách, mòn và tình trạng chạy lệch.
- Tang và con lăn: Kiểm tra độ quay, độ mòn, tiếng ồn và dấu hiệu kẹt.
- Động cơ, hộp giảm tốc: Theo dõi nhiệt độ, rung động, tiếng ồn và rò rỉ dầu nếu có.
- Bộ truyền động: Kiểm tra độ căng, tình trạng mòn và khả năng truyền lực.
- Hệ thống điều khiển: Kiểm tra cảm biến, dây dẫn, nút dừng và các chức năng bảo vệ.
- Khung băng tải: Kiểm tra mối ghép, bu lông và dấu hiệu biến dạng.
Trước khi vệ sinh hoặc sửa chữa, cần dừng thiết bị và cô lập nguồn năng lượng theo quy trình an toàn. Không đưa tay hoặc dụng cụ vào khu vực chuyển động khi băng tải chưa được đảm bảo trạng thái an toàn.
Câu hỏi thường gặp về cấu tạo băng tải
1. Bộ phận nào quan trọng nhất trong băng tải?
Không có một bộ phận quan trọng nhất cho mọi thiết kế. Khung, cơ cấu vận chuyển, động cơ và bộ truyền động đều ảnh hưởng đến khả năng làm việc. Hệ thống điều khiển cũng rất quan trọng khi cần tự động hóa và phối hợp nhiều thiết bị.
2. Băng tải có bắt buộc phải có biến tần không?
Không. Biến tần thường được sử dụng khi cần điều chỉnh tốc độ động cơ hoặc đáp ứng yêu cầu điều khiển phù hợp. Với hệ thống có tốc độ cố định, cấu hình truyền động khác vẫn có thể đáp ứng nhu cầu.
3. Vì sao dây băng tải thường chạy lệch?
Nguyên nhân có thể do tang lắp không thẳng hàng, khung mất cân bằng, dây băng căng không đều hoặc vật liệu phân bố lệch. Cần kiểm tra tổng thể trước khi điều chỉnh, tránh chỉ xử lý ở một vị trí mà bỏ qua nguyên nhân gốc.
