Cách chọn con lăn băng tải phù hợp ảnh hưởng trực tiếp đến khả năng vận chuyển và độ ổn định của hệ thống. Con lăn cần tương thích với hàng hóa, khung băng tải và điều kiện làm việc thực tế. Nếu chọn sai kích thước hoặc khoảng cách, băng tải có thể vận hành không ổn định. Vì vậy, cần đánh giá đồng thời nhiều thông số trước khi đặt mua và lắp đặt.
1. Vì sao cần chọn con lăn băng tải đúng thông số?
Con lăn là bộ phận trực tiếp nâng đỡ và dẫn hướng vật liệu trên băng tải. Tùy từng hệ thống, con lăn có thể được sử dụng để đỡ hàng, truyền động hoặc chuyển hướng sản phẩm. Một con lăn phù hợp cần đáp ứng được tải trọng và kích thước hàng hóa. Đồng thời, vật liệu chế tạo phải tương thích với môi trường vận hành.
Nếu đường kính con lăn quá nhỏ, khả năng chịu tải có thể không đáp ứng yêu cầu. Con lăn quá lớn lại làm tăng kích thước và chi phí của hệ thống. Khoảng cách giữa các con lăn cũng cần được tính toán phù hợp. Hàng hóa có kích thước nhỏ nhưng khoảng cách quá lớn sẽ dễ bị võng hoặc mất ổn định khi vận chuyển.
Do đó, không nên chỉ dựa vào đường kính để lựa chọn. Cần xem xét toàn bộ cấu hình của hệ thống trước khi quyết định.

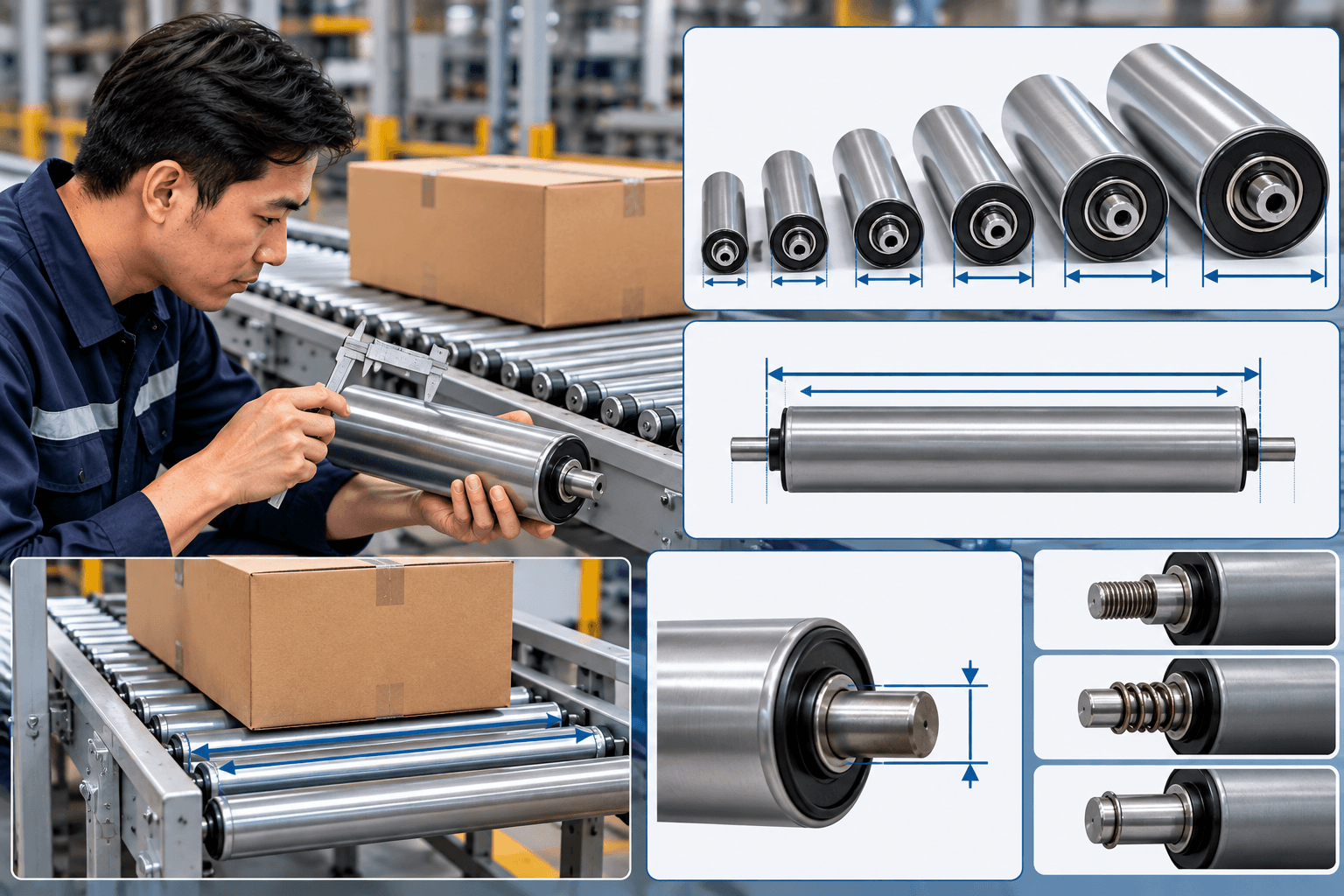

2. Cách chọn con lăn băng tải theo kích thước
Kích thước là tiêu chí đầu tiên cần xác định khi lựa chọn con lăn. Các thông số thường được quan tâm gồm đường kính ống, chiều dài con lăn, đường kính trục và kiểu đầu trục.
Chọn đường kính con lăn: Đường kính con lăn cần tương ứng với tải trọng và kích thước hàng hóa. Hàng càng nặng thường cần con lăn có khả năng chịu tải phù hợp. Các loại con lăn phổ biến có thể sử dụng nhiều đường kính khác nhau. Chẳng hạn, con lăn đường kính nhỏ phù hợp với hàng nhẹ và kích thước vừa phải. Với hàng nặng hoặc hệ thống vận chuyển liên tục, con lăn đường kính lớn thường được cân nhắc để tăng khả năng chịu lực và độ ổn định. Không nên chọn đường kính theo thói quen hoặc chỉ dựa vào mẫu băng tải có sẵn. Cần dựa trên tải thực tế và kết cấu của toàn bộ hệ thống.
Xác định chiều dài con lăn: Chiều dài con lăn cần phù hợp với chiều rộng khung băng tải và kích thước sản phẩm. Hai đầu con lăn phải được lắp chắc chắn vào khung. Nếu con lăn quá ngắn, hàng hóa có thể không được nâng đỡ đầy đủ. Điều này đặc biệt đáng lưu ý với thùng carton hoặc kiện hàng có kích thước lớn. Ngược lại, con lăn quá dài có thể làm tăng kích thước hệ thống mà không mang lại hiệu quả tương ứng.
Kiểm tra đường kính trục: Trục con lăn có nhiệm vụ giữ con lăn trên khung và chịu một phần lực tác động từ hàng hóa. Vì vậy, đường kính trục cần được lựa chọn theo tải trọng và kết cấu lắp đặt. Ngoài kích thước, cần xác định đúng kiểu đầu trục. Một số hệ thống sử dụng trục ren, trục lò xo hoặc dạng trục phù hợp với thiết kế khung.
3. Chọn vật liệu con lăn băng tải phù hợp
Vật liệu quyết định nhiều đến độ bền và khả năng làm việc của con lăn. Ba lựa chọn phổ biến gồm thép, inox và con lăn bọc cao su.
Con lăn thép: Con lăn thép phù hợp với nhiều hệ thống vận chuyển hàng hóa trong môi trường công nghiệp. Vật liệu này có độ cứng tốt và có thể đáp ứng nhiều mức tải khác nhau. Bề mặt có thể được xử lý hoặc sơn phủ để tăng khả năng chống tác động từ môi trường. Đây là lựa chọn thường gặp trong kho hàng, xưởng sản xuất và dây chuyền đóng gói.
Con lăn inox: Con lăn inox phù hợp với môi trường yêu cầu khả năng chống ăn mòn cao. Loại này thường được cân nhắc trong ngành thực phẩm, dược phẩm và các khu vực có độ ẩm lớn. Bề mặt inox cũng thuận tiện cho việc vệ sinh. Tuy nhiên, chi phí đầu tư thường cao hơn so với con lăn thép thông thường.
Con lăn bọc cao su: Con lăn bọc cao su có lớp vật liệu đàn hồi bên ngoài. Lớp bọc này giúp tăng độ ma sát và hạn chế tác động trực tiếp giữa hàng hóa với bề mặt kim loại. Loại con lăn này phù hợp với sản phẩm cần hạn chế trầy xước hoặc cần tăng độ bám trong quá trình vận chuyển. Khi chọn con lăn bọc cao su, cần quan tâm đến độ cứng và đặc tính của lớp cao su. Vật liệu phải phù hợp với tải trọng và điều kiện làm việc thực tế.

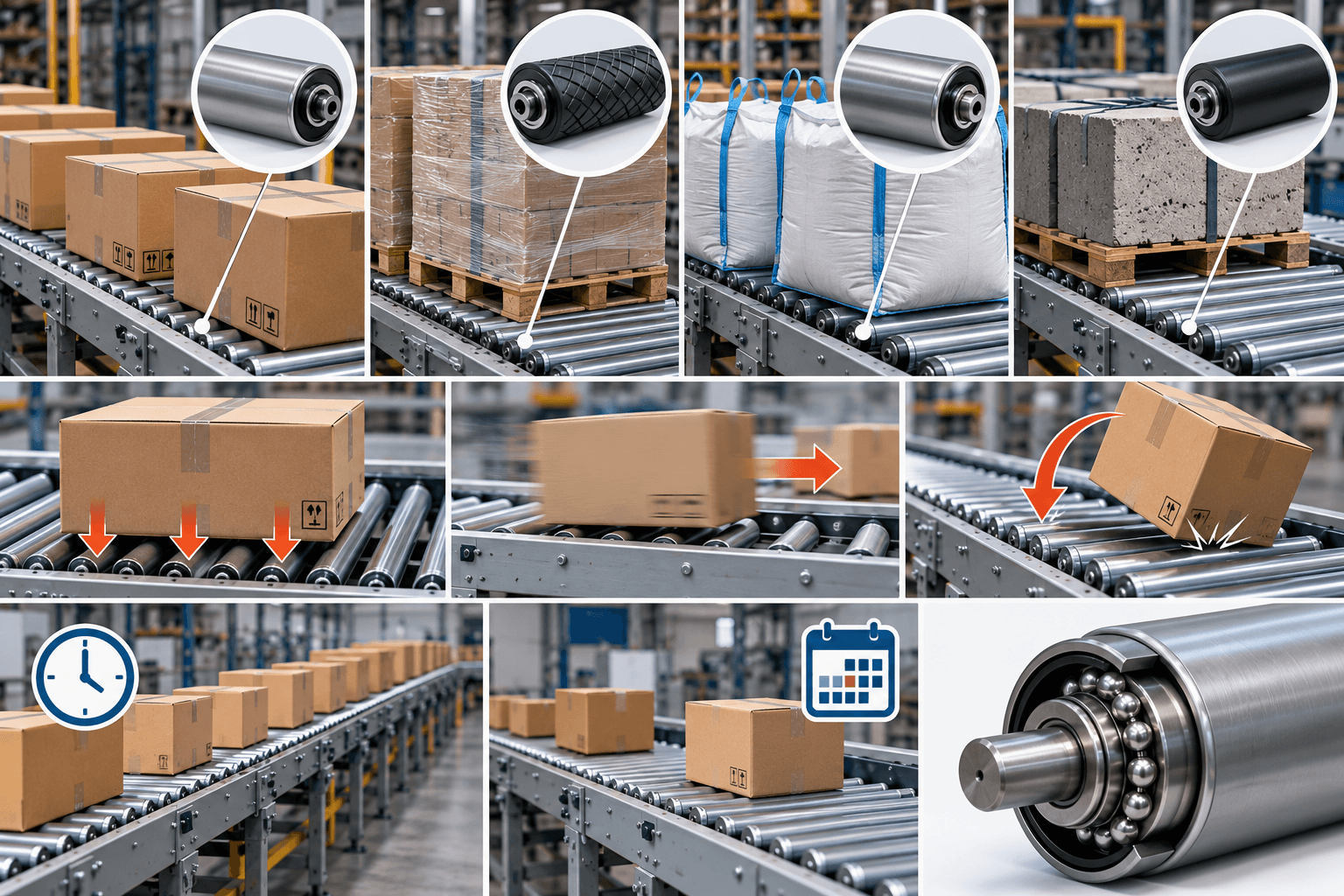

4. Cách chọn con lăn theo tải trọng
Tải trọng là yếu tố quan trọng khi thiết kế hệ thống con lăn. Không nên lấy tải trọng tổng của toàn bộ hàng hóa để lựa chọn một cách đơn giản.
Cần xác định tải phân bổ lên từng con lăn trong điều kiện vận hành thực tế. Hàng hóa có thể được nâng đỡ bởi nhiều con lăn cùng lúc, nhưng mức phân bổ lực không phải lúc nào cũng giống nhau.
Xác định loại hàng cần vận chuyển: Trước tiên, cần xác định khối lượng của sản phẩm hoặc kiện hàng. Đồng thời, xem xét kích thước đáy và hình dạng của hàng hóa. Hàng có đáy phẳng thường phân bổ lực thuận lợi hơn. Các sản phẩm có đáy nhỏ hoặc không đồng đều cần bố trí con lăn với khoảng cách phù hợp.
Tính đến tải trọng động: Tải trọng khi hàng đứng yên và khi di chuyển không hoàn toàn giống nhau. Hàng hóa có thể tạo lực tác động lớn hơn khi đặt xuống, chuyển hướng hoặc dừng đột ngột. Vì vậy, hệ thống cần có mức chịu tải phù hợp với điều kiện vận hành. Không nên lựa chọn con lăn sát giới hạn tải nếu dây chuyền thường xuyên hoạt động với tải lớn.
Xem xét tần suất vận hành: Hệ thống chạy liên tục cần yêu cầu cao hơn về độ bền của con lăn và ổ bi. Với dây chuyền hoạt động nhiều giờ mỗi ngày, nên ưu tiên cấu hình phù hợp với cường độ sử dụng. Ngược lại, hệ thống vận chuyển không thường xuyên có thể sử dụng cấu hình khác. Việc xác định đúng tần suất giúp tránh lựa chọn quá thấp hoặc đầu tư không cần thiết.
5. Khoảng cách con lăn bao nhiêu là phù hợp?
Khoảng cách giữa các con lăn quyết định khả năng nâng đỡ hàng hóa. Đây là thông số thường bị bỏ qua khi thiết kế băng tải.
Nguyên tắc cơ bản là hàng hóa phải được nâng đỡ bởi nhiều con lăn trong suốt quá trình di chuyển. Với hàng có đáy cứng và phẳng, khoảng cách có thể được thiết kế khác so với hàng có đáy mềm hoặc dễ biến dạng.
Nếu khoảng cách quá lớn, phần đáy hàng có thể bị võng xuống giữa hai con lăn. Tình trạng này làm tăng lực cản và có thể khiến hàng di chuyển không ổn định.
Nếu khoảng cách quá nhỏ, số lượng con lăn tăng lên. Khi đó, chi phí vật tư, ổ bi và công lắp đặt cũng tăng theo. Do đó, khoảng cách cần được xác định dựa trên chiều dài đáy hàng hóa, độ cứng của sản phẩm và tải trọng thực tế.
6. Chọn khoảng cách con lăn theo từng loại hàng
Không có một khoảng cách cố định phù hợp cho mọi hệ thống. Cách bố trí cần thay đổi theo đặc điểm hàng hóa.
Hàng thùng carton: Thùng carton thường có đáy tương đối phẳng nhưng có thể biến dạng khi chịu tải. Khoảng cách con lăn cần đủ nhỏ để đáy thùng được nâng đỡ ổn định. Nếu thùng chứa hàng nặng, cần đặc biệt chú ý đến độ cứng đáy. Không nên chỉ dựa vào kích thước bên ngoài của thùng để xác định khoảng cách.
Hàng pallet: Pallet có kích thước lớn và tải trọng cao hơn nhiều loại hàng đóng thùng. Hệ thống thường cần con lăn có khả năng chịu tải tương ứng. Khoảng cách con lăn phải phù hợp với kết cấu đáy pallet. Việc bố trí không hợp lý có thể làm pallet bị nghiêng hoặc tạo tải không đều lên các con lăn.
Hàng bao, túi hoặc sản phẩm mềm: Các sản phẩm có đáy mềm cần nhiều điểm nâng đỡ hơn. Nếu khoảng cách quá lớn, hàng dễ bị biến dạng và khó di chuyển ổn định. Trong trường hợp này, nên xem xét sử dụng con lăn có đường kính và khoảng cách phù hợp với kích thước thực tế của sản phẩm.

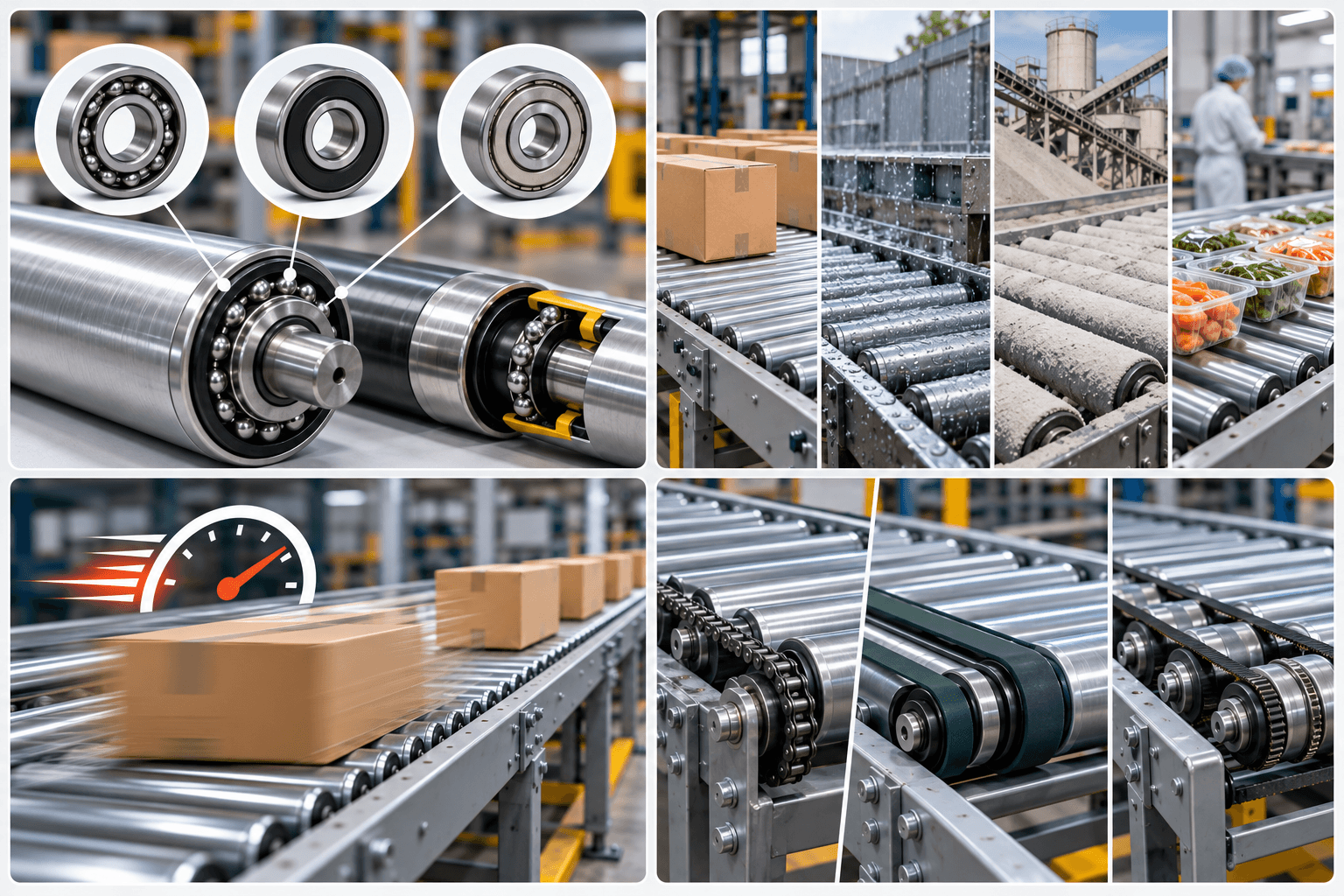

7. Những yếu tố khác cần kiểm tra khi chọn con lăn
Ngoài kích thước, vật liệu và tải trọng, một số yếu tố khác cũng ảnh hưởng đến lựa chọn.
Loại ổ bi: Ổ bi quyết định độ êm và khả năng quay của con lăn. Hệ thống hoạt động liên tục cần ổ bi phù hợp với tải và môi trường làm việc. Khu vực có bụi, nước hoặc hóa chất cũng cần lựa chọn giải pháp bảo vệ ổ bi tương ứng.
Môi trường làm việc: Môi trường khô ráo trong kho hàng có yêu cầu khác với khu vực ngoài trời hoặc nơi thường xuyên tiếp xúc nước. Nếu môi trường có độ ẩm hoặc nguy cơ ăn mòn, vật liệu con lăn cần được lựa chọn phù hợp. Với ngành thực phẩm, khả năng vệ sinh cũng là yếu tố cần được ưu tiên.
Tốc độ vận chuyển: Tốc độ băng tải ảnh hưởng đến yêu cầu đối với con lăn và ổ bi. Hệ thống tốc độ cao cần con lăn có khả năng quay ổn định. Khi tốc độ tăng, sự cân bằng và độ chính xác gia công của con lăn cũng trở nên quan trọng hơn.
Kiểu truyền động: Con lăn có thể thuộc hệ thống con lăn tự do hoặc con lăn truyền động. Với loại truyền động, cần kiểm tra thêm phương án truyền lực giữa các con lăn. Cấu hình có thể sử dụng xích, dây đai hoặc các phương án truyền động khác tùy thiết kế. Vì vậy, con lăn phải tương thích với toàn bộ hệ thống.
8. Quy trình lựa chọn con lăn băng tải
Để hạn chế sai sót, có thể thực hiện theo các bước sau:
Bước 1: Xác định hàng hóa cần vận chuyển: Ghi nhận khối lượng, kích thước đáy, hình dạng và đặc tính bề mặt sản phẩm.
Bước 2: Xác định tải trọng làm việc: Tính tải phân bổ và xem xét cả điều kiện vận hành thực tế.
Bước 3: Chọn kích thước con lăn: Xác định đường kính ống, chiều dài, đường kính trục và kiểu đầu trục.
Bước 4: Chọn vật liệu: Cân nhắc thép, inox hoặc bọc cao su theo môi trường và đặc tính sản phẩm.
Bước 5: Xác định khoảng cách con lăn: Đảm bảo hàng hóa luôn được nâng đỡ ổn định trong quá trình di chuyển.
Bước 6: Kiểm tra khả năng tương thích: Đối chiếu con lăn với khung băng tải, ổ bi, truyền động và tốc độ vận hành.

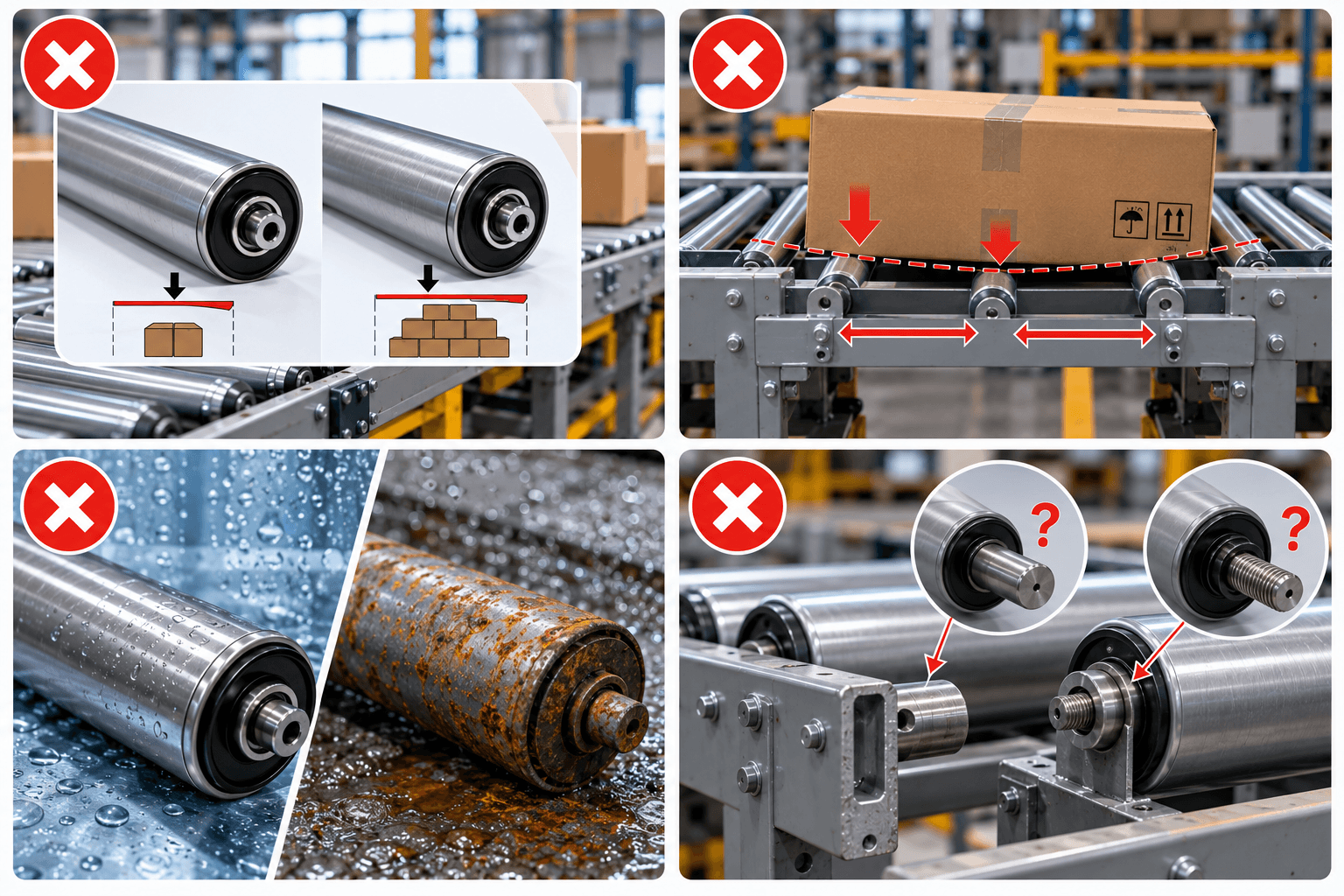

9. Những sai lầm thường gặp khi chọn con lăn
Một trong những lỗi phổ biến là chỉ quan tâm đến đường kính mà bỏ qua tải trọng. Hai con lăn có cùng đường kính vẫn có thể có khả năng chịu tải khác nhau. Một lỗi khác là chọn khoảng cách quá lớn để giảm chi phí. Cách này có thể khiến hàng bị võng hoặc di chuyển không ổn định.
Việc chọn vật liệu không phù hợp cũng gây ảnh hưởng đến tuổi thọ. Chẳng hạn, sử dụng con lăn thép thông thường trong môi trường ẩm có thể làm tăng nguy cơ ăn mòn. Ngoài ra, không kiểm tra kích thước trục và kiểu đầu trục trước khi đặt hàng có thể gây khó khăn khi lắp đặt.
FAQ về cách chọn con lăn băng tải
1. Con lăn băng tải có cần chọn theo tải trọng không?
Có. Tải trọng là một trong những thông số quan trọng nhất khi lựa chọn con lăn. Cần xem xét tải phân bổ trên từng con lăn và điều kiện vận hành.
2. Con lăn thép và inox khác nhau thế nào?
Con lăn thép phù hợp với nhiều môi trường công nghiệp thông thường. Con lăn inox có khả năng chống ăn mòn tốt hơn và thuận tiện cho khu vực cần vệ sinh thường xuyên.
3. Khoảng cách giữa các con lăn càng nhỏ càng tốt phải không?
Không. Khoảng cách quá nhỏ làm tăng số lượng con lăn và chi phí hệ thống. Khoảng cách cần được xác định theo kích thước, độ cứng và tải trọng hàng hóa.
4. Hàng carton nên dùng con lăn như thế nào?
Cần chọn con lăn có kích thước và khoảng cách phù hợp với đáy thùng. Nếu thùng chứa hàng nặng, cần tăng khả năng nâng đỡ để hạn chế biến dạng đáy.
Xem thêm
Băng tải con lăn xếp: Cấu tạo, khả năng thu gọn và ứng dụng trong kho hàng, đóng gói
Băng tải con lăn vận chuyển thùng carton: Cấu hình, tải trọng và giải pháp cho kho vận
Cách chọn con lăn băng tải cần dựa trên nhiều yếu tố thay vì chỉ nhìn vào kích thước. Đường kính, chiều dài, vật liệu, tải trọng và khoảng cách con lăn đều ảnh hưởng đến khả năng vận hành.
Khi lựa chọn đúng, hệ thống có thể vận chuyển hàng ổn định và hạn chế hao mòn không cần thiết. Bên mình chuyên cung cấp các loại băng tải và linh kiện phù hợp với nhiều nhu cầu sản xuất.
