Băng tải con lăn xếp là thiết bị vận chuyển hàng hóa có khả năng kéo dài, thu gọn và thay đổi vị trí linh hoạt. Cấu tạo đặc trưng với các đoạn khung liên kết giúp hệ thống có thể mở rộng theo nhu cầu sử dụng.
Thiết bị thường được dùng tại kho hàng, khu vực đóng gói, xuất nhập hàng và các vị trí cần thay đổi tuyến vận chuyển thường xuyên. So với băng tải cố định, thiết kế dạng xếp giúp tiết kiệm không gian khi không sử dụng.
1. Băng tải con lăn xếp là gì?
Băng tải con lăn xếp là loại băng tải sử dụng các con lăn bố trí trên khung có kết cấu liên kết dạng kéo giãn. Người dùng có thể thay đổi chiều dài làm việc bằng cách kéo ra hoặc thu lại từng đoạn. Khi thu gọn, khoảng cách giữa các đoạn khung giảm xuống. Khi kéo dài, hệ thống mở rộng thành tuyến vận chuyển liên tục cho thùng carton, kiện hàng và các sản phẩm có đáy tương đối phẳng.
Tùy cấu hình, băng tải có thể sử dụng con lăn tự do hoặc kết hợp cơ cấu truyền động. Loại tự do thường phù hợp với công việc đóng gói, trung chuyển và xuất nhập hàng có lưu lượng vừa phải.

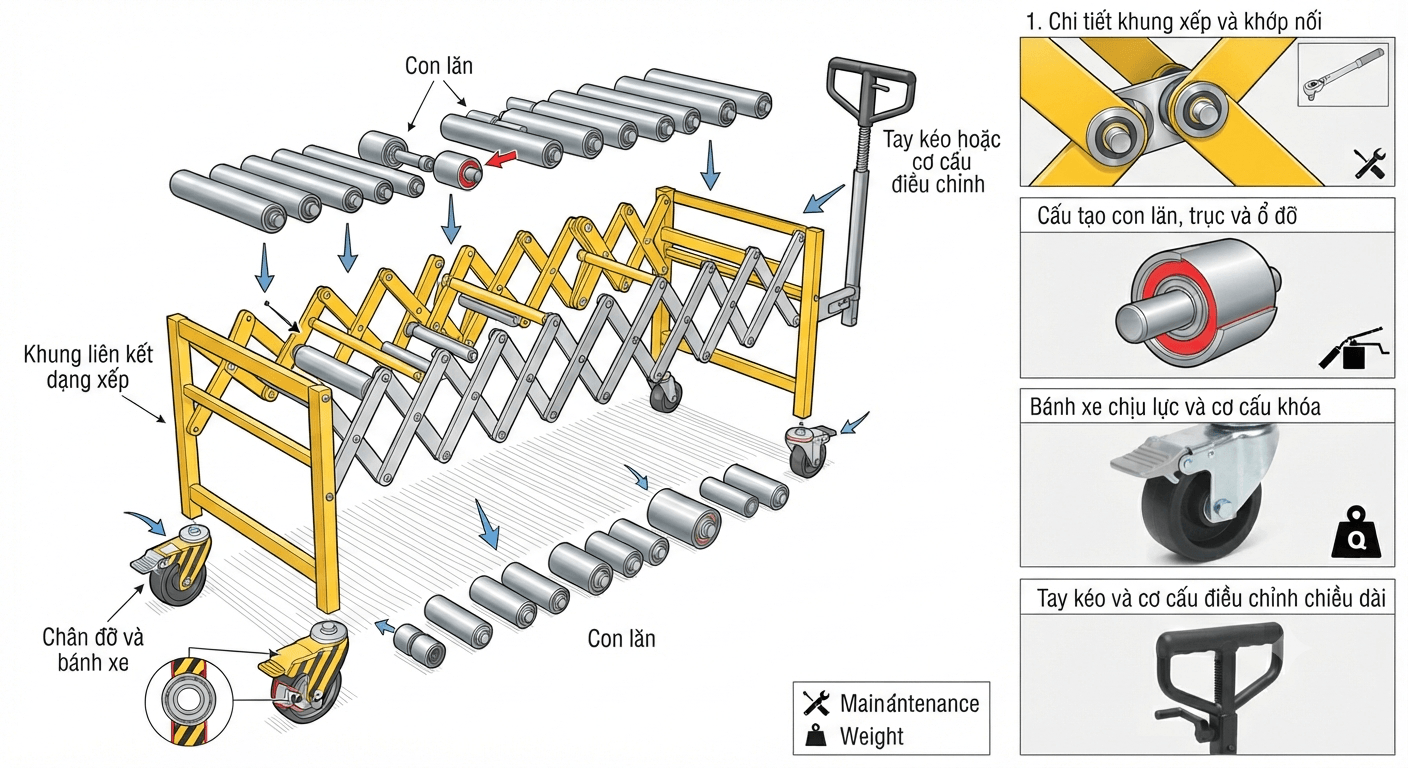

2. Cấu tạo băng tải con lăn xếp
Khung liên kết dạng xếp: Khung là bộ phận tạo nên khả năng thu gọn đặc trưng của thiết bị. Các đoạn khung được liên kết với nhau bằng cơ cấu khớp hoặc liên kết cơ khí phù hợp. Khi kéo băng tải, các đoạn khung mở rộng theo chiều dài. Khi thu lại, chúng tiến gần nhau và giảm diện tích chiếm chỗ. Kết cấu khung cần đảm bảo vừa có độ cứng cần thiết, vừa cho phép chuyển động linh hoạt. Các điểm liên kết cũng cần được kiểm tra thường xuyên để hạn chế độ rơ trong quá trình sử dụng.
Con lăn: Con lăn được bố trí dọc theo toàn bộ tuyến băng tải. Đây là bộ phận trực tiếp tiếp xúc với hàng hóa và tạo điều kiện để kiện hàng di chuyển. Đường kính con lăn và khoảng cách giữa các con lăn cần được lựa chọn dựa trên kích thước, trọng lượng và đặc điểm đáy hàng hóa. Với hàng nhẹ như thùng carton, cấu hình con lăn phù hợp có thể giúp hàng di chuyển thuận tiện. Với kiện hàng nặng, cần sử dụng kết cấu con lăn và khung có khả năng chịu tải tương ứng.
Trục và ổ đỡ: Trục giúp giữ con lăn cố định trên khung. Ổ đỡ hỗ trợ chuyển động quay và ảnh hưởng đến độ êm khi vận hành. Nếu ổ đỡ bị kẹt hoặc con lăn quay không đều, hàng hóa có thể di chuyển khó khăn. Vì vậy, đây là nhóm chi tiết cần được kiểm tra trong quá trình bảo dưỡng.
Chân đỡ và bánh xe: Băng tải con lăn xếp thường được trang bị bánh xe để thuận tiện di chuyển giữa các vị trí. Chân đỡ giúp giữ ổn định thiết bị khi đưa vào vị trí làm việc. Bánh xe cần có khả năng chịu được trọng lượng của bản thân băng tải và tải hàng trong phạm vi thiết kế. Cơ cấu khóa bánh cũng cần được sử dụng khi thiết bị đang vận hành cố định.
Tay kéo hoặc cơ cấu điều chỉnh: Tay kéo giúp người dùng di chuyển và mở rộng băng tải thuận tiện hơn. Một số thiết kế có cơ cấu hỗ trợ thay đổi chiều dài hoặc điều chỉnh vị trí. Chi tiết này đặc biệt hữu ích tại khu vực kho có nhiều tuyến vận chuyển cần thay đổi theo từng thời điểm.
3. Khả năng thu gọn của băng tải con lăn xếp
Khả năng thu gọn là điểm khác biệt quan trọng của dòng băng tải này. Khi không cần sử dụng toàn bộ chiều dài, người dùng có thể đẩy các đoạn khung lại gần nhau. Nhờ đó, thiết bị chiếm ít diện tích hơn trong thời gian chờ hoặc khi cần di chuyển sang vị trí khác. Đây là lợi thế đối với kho hàng có mặt bằng hạn chế.
Linh hoạt về chiều dài: Băng tải có thể được kéo dài theo phạm vi thiết kế. Điều này cho phép sử dụng cùng một thiết bị tại nhiều vị trí có khoảng cách khác nhau. Tuy nhiên, không nên kéo băng tải vượt quá chiều dài thiết kế. Khi mở rộng quá mức, độ ổn định của khung và khả năng chịu tải có thể bị ảnh hưởng.
Dễ thay đổi vị trí: Nhờ bánh xe, băng tải có thể được đưa đến khu vực đóng gói, tập kết hoặc xuất hàng khi cần. Sau khi hoàn thành công việc, thiết bị có thể được thu gọn và di chuyển sang vị trí khác. Cách sử dụng này giúp tận dụng thiết bị cho nhiều công đoạn trong cùng một kho.
Tiết kiệm diện tích lưu trữ: Khi thu gọn, chiều dài băng tải giảm đáng kể so với trạng thái làm việc. Điều này giúp giảm diện tích cần thiết để cất giữ thiết bị. Đặc điểm này đặc biệt hữu ích tại kho có nhiều khu vực vận hành và cần duy trì lối đi cho xe nâng, xe đẩy hoặc nhân viên.

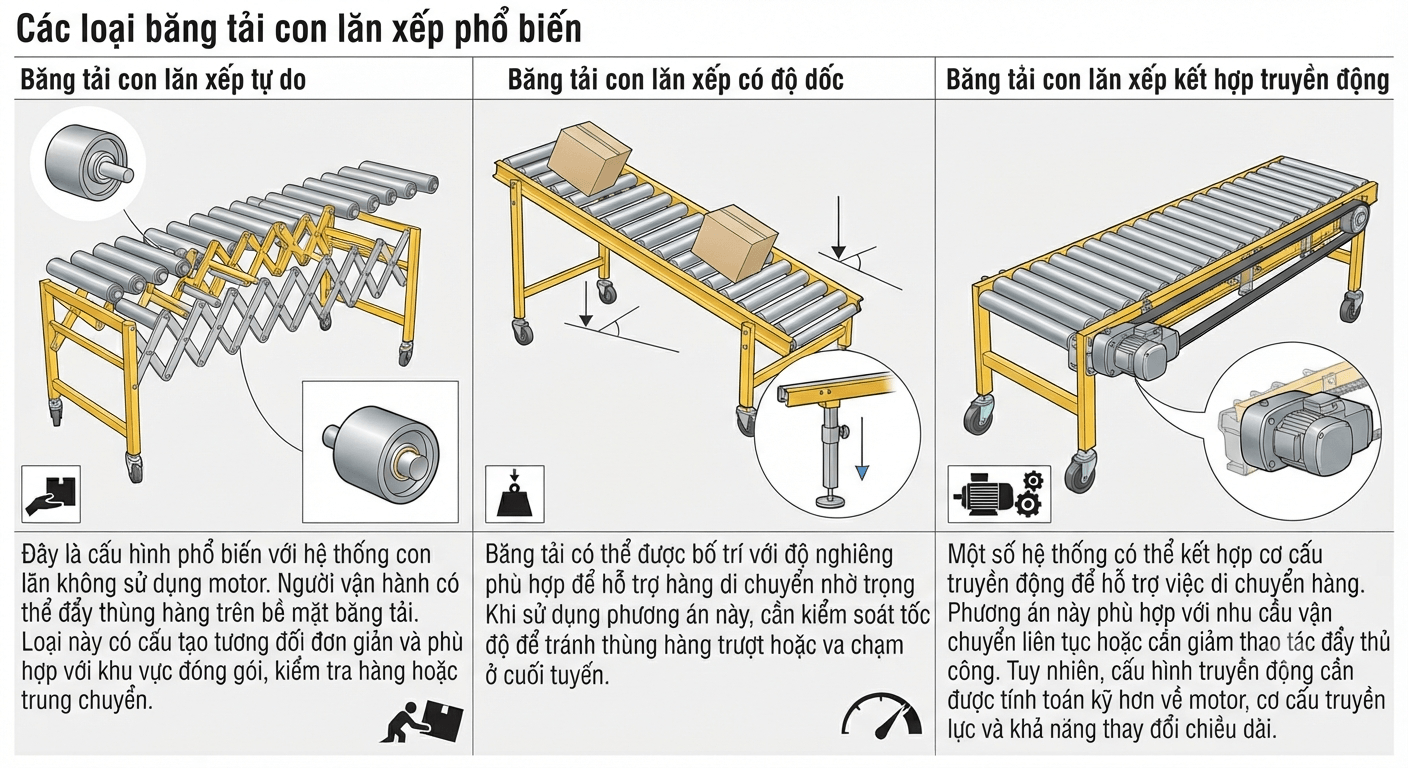

4. Các loại băng tải con lăn xếp phổ biến
Băng tải con lăn xếp tự do: Đây là cấu hình phổ biến với hệ thống con lăn không sử dụng motor. Người vận hành có thể đẩy thùng hàng trên bề mặt băng tải. Loại này có cấu tạo tương đối đơn giản và phù hợp với khu vực đóng gói, kiểm tra hàng hoặc trung chuyển.
Băng tải con lăn xếp có độ dốc: Băng tải có thể được bố trí với độ nghiêng phù hợp để hỗ trợ hàng di chuyển nhờ trọng lực. Khi sử dụng phương án này, cần kiểm soát tốc độ để tránh thùng hàng trượt hoặc va chạm ở cuối tuyến.
Băng tải con lăn xếp kết hợp truyền động: Một số hệ thống có thể kết hợp cơ cấu truyền động để hỗ trợ việc di chuyển hàng. Phương án này phù hợp với nhu cầu vận chuyển liên tục hoặc cần giảm thao tác đẩy thủ công. Tuy nhiên, cấu hình truyền động cần được tính toán kỹ hơn về motor, cơ cấu truyền lực và khả năng thay đổi chiều dài.

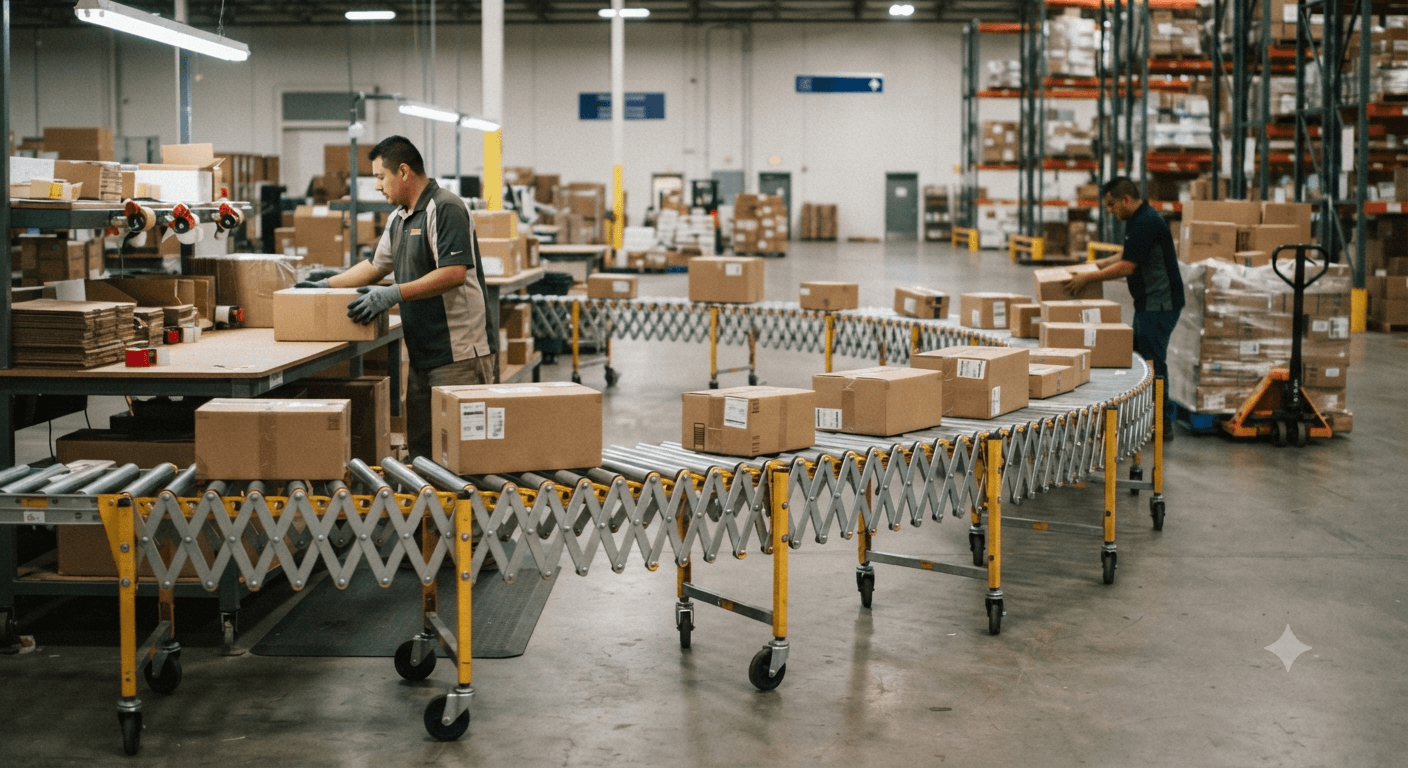

5. Ứng dụng của băng tải con lăn xếp trong kho hàng
Khu vực đóng gói: Sau khi hoàn thành đóng gói, thùng carton có thể được đặt lên băng tải để chuyển đến khu vực tập kết. Khi cần thay đổi vị trí bàn đóng gói, băng tải có thể được kéo dài hoặc di chuyển theo vị trí mới. Điều này giúp quy trình vận hành linh hoạt hơn.
Khu vực xuất nhập hàng: Băng tải có thể được đưa đến khu vực nhận hoặc giao hàng để hỗ trợ vận chuyển kiện hàng trong phạm vi phù hợp. Sau khi hoàn thành, thiết bị có thể thu gọn và trả lại khu vực lưu trữ. Cách bố trí này phù hợp với kho có lưu lượng hàng thay đổi theo thời điểm.
Kho thương mại điện tử: Kho thương mại điện tử thường xử lý nhiều kiện hàng có kích thước khác nhau. Băng tải xếp có thể được sử dụng tại khu vực phân loại, đóng gói và tập kết đơn hàng. Khả năng thay đổi chiều dài giúp thiết bị thích ứng với từng khu vực làm việc mà không cần bố trí một tuyến băng tải cố định cho mỗi vị trí.
Khu vực phân loại hàng: Băng tải có thể hỗ trợ đưa thùng hàng từ khu vực này sang khu vực khác trong quá trình phân loại. Với các tuyến có nhu cầu thay đổi thường xuyên, thiết kế dạng xếp giúp giảm thời gian bố trí lại thiết bị.
6. Ứng dụng trong khu vực đóng gói và vận chuyển nội bộ
Bên cạnh kho hàng, băng tải con lăn xếp còn phù hợp với các công đoạn đóng gói và vận chuyển nội bộ trong nhà máy. Tại khu vực đóng gói, thiết bị có thể nối bàn thao tác với khu vực tập kết. Nhân viên không cần liên tục bê hoặc đẩy thùng trên quãng đường dài.
Trong vận chuyển nội bộ, băng tải có thể được bố trí tạm thời giữa hai khu vực khi phát sinh nhu cầu. Sau khi hoàn thành công việc, hệ thống được thu gọn để trả lại mặt bằng.

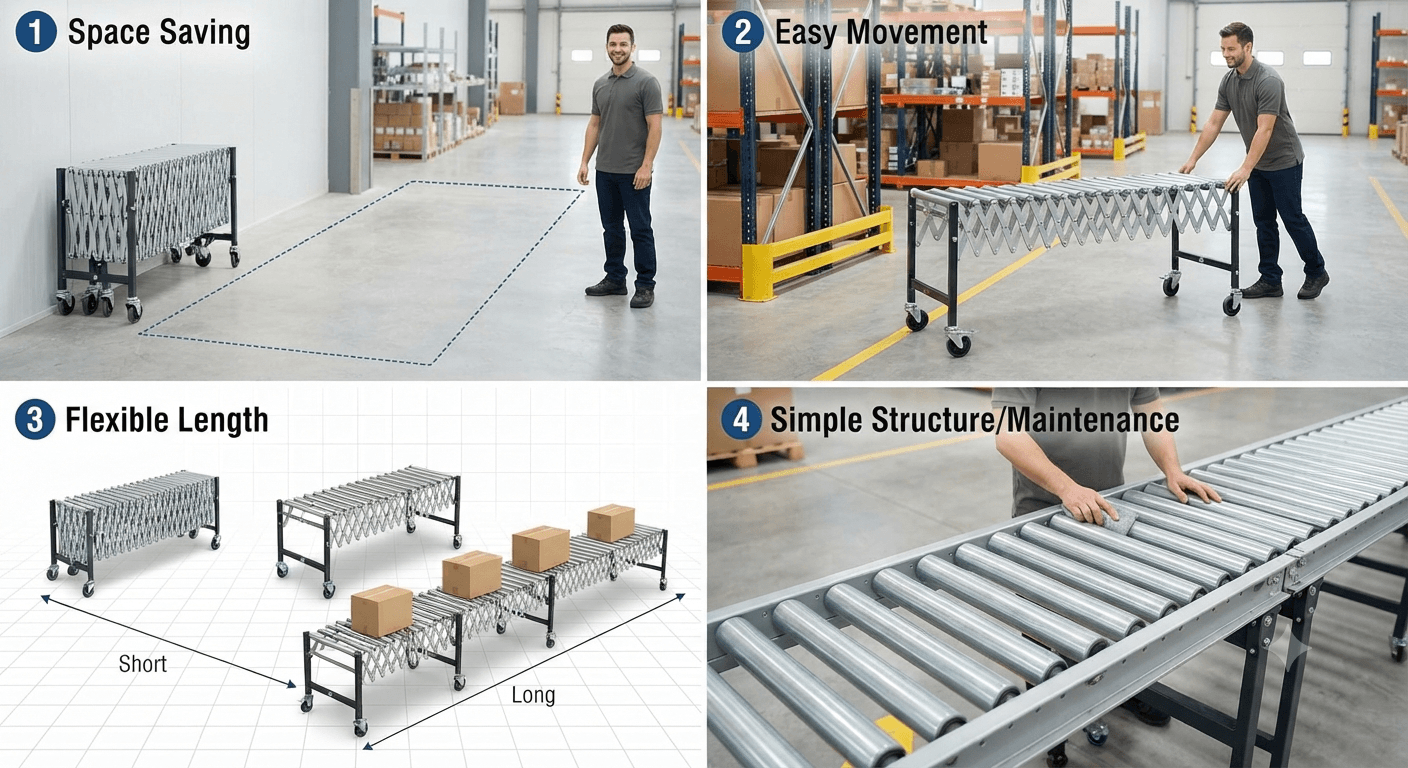

7. Ưu điểm của băng tải con lăn xếp
Tiết kiệm không gian: Khả năng thu gọn giúp giảm diện tích chiếm chỗ khi không sử dụng. Đây là ưu điểm rõ rệt so với nhiều loại băng tải cố định.
Dễ di chuyển: Bánh xe giúp thiết bị có thể được đưa đến nhiều vị trí trong kho. Người vận hành không cần tháo dỡ toàn bộ hệ thống khi thay đổi khu vực làm việc.
Linh hoạt về chiều dài: Người dùng có thể điều chỉnh chiều dài trong phạm vi thiết kế. Nhờ đó, băng tải phù hợp với nhiều khoảng cách vận chuyển khác nhau.
Cấu tạo tương đối đơn giản: Đối với loại con lăn tự do, hệ thống không cần motor và cơ cấu truyền động phức tạp. Việc vận hành và bảo dưỡng vì vậy cũng tương đối thuận tiện.
8. Cách lựa chọn băng tải con lăn xếp phù hợp
Xác định loại hàng vận chuyển: Trước tiên cần xác định thùng carton, kiện hàng, khay hoặc sản phẩm có đáy như thế nào. Hàng cần có bề mặt tiếp xúc đủ phù hợp với con lăn. Nếu hàng có kích thước nhỏ, cần xem xét khoảng cách con lăn để tránh tình trạng sản phẩm lọt giữa các con lăn.
Xác định tải trọng: Cần xác định trọng lượng lớn nhất của hàng hóa trong điều kiện sử dụng thực tế. Không nên chỉ tính theo trọng lượng trung bình. Tải trọng ảnh hưởng đến đường kính con lăn, khung, trục, ổ đỡ và khả năng chịu lực của các điểm liên kết.
Xác định chiều dài làm việc: Cần xác định khoảng cách vận chuyển lớn nhất và nhỏ nhất. Thông tin này giúp lựa chọn phạm vi kéo giãn phù hợp. Nếu băng tải thường xuyên phải thay đổi chiều dài, nên ưu tiên thiết kế có cơ cấu điều chỉnh thuận tiện.
Xác định môi trường sử dụng: Kho khô ráo có thể sử dụng cấu hình phổ biến. Với môi trường ẩm, bụi hoặc có yêu cầu đặc biệt, cần lựa chọn vật liệu và phương án xử lý bề mặt tương ứng.
Kiểm tra bánh xe và cơ cấu khóa: Bánh xe phải chịu được tải trọng trong phạm vi thiết kế. Cơ cấu khóa cần giữ băng tải ổn định khi thiết bị đang làm việc. Đây là yếu tố không nên bỏ qua vì băng tải có khả năng thay đổi vị trí thường xuyên.

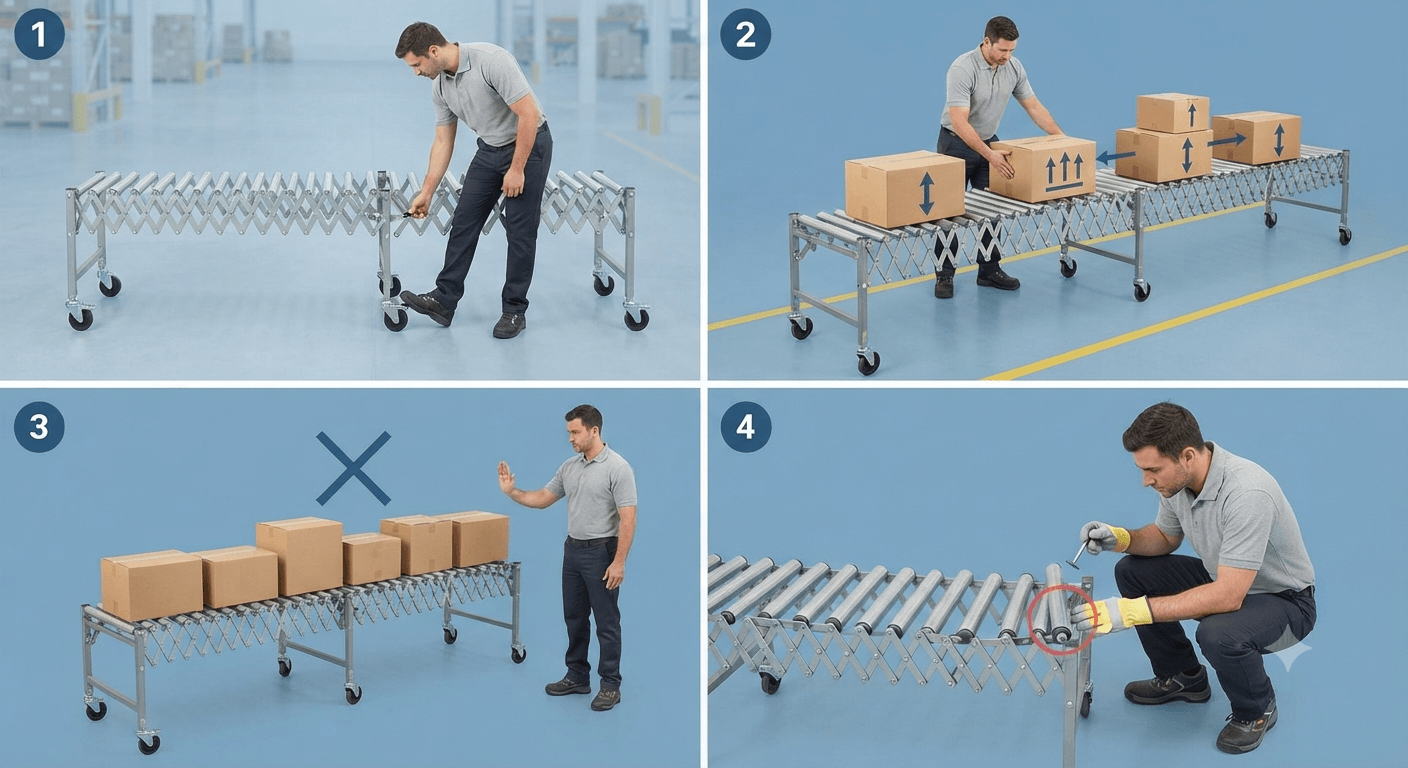

9. Lưu ý khi vận hành băng tải con lăn xếp
- Trước khi sử dụng, cần kéo băng tải đến chiều dài phù hợp và kiểm tra các điểm liên kết. Bánh xe nên được khóa khi thiết bị đã ở vị trí làm việc.
- Không nên đặt tải tập trung quá lớn tại một vị trí. Hàng hóa cần được phân bố phù hợp và nằm ổn định trên bề mặt con lăn.
- Không kéo hoặc đẩy băng tải khi đang có hàng hóa trên tuyến nếu thiết kế không cho phép. Việc thay đổi vị trí cần thực hiện theo hướng dẫn của nhà sản xuất.
- Khi phát hiện con lăn kẹt, khung bị lệch hoặc cơ cấu xếp có dấu hiệu bất thường, nên dừng sử dụng để kiểm tra.
Câu hỏi thường gặp về băng tải con lăn xếp
1. Băng tải con lăn xếp có thể thay đổi chiều dài không?
Có. Đây là đặc điểm chính của thiết bị. Người dùng có thể kéo dài hoặc thu gọn trong phạm vi được thiết kế.
2. Băng tải con lăn xếp có cần motor không?
Không nhất thiết. Loại tự do không sử dụng motor và phù hợp với nhiều công việc đóng gói, trung chuyển. Một số cấu hình có thể kết hợp truyền động theo nhu cầu.
3. Băng tải con lăn xếp vận chuyển được hàng gì?
Thiết bị thường phù hợp với thùng carton, kiện hàng, khay và các sản phẩm có đáy tương đối phẳng. Kích thước và trọng lượng hàng cần phù hợp với cấu hình con lăn.
4. Băng tải xếp có phù hợp với kho nhỏ không?
Có thể. Khả năng thu gọn và di chuyển bằng bánh xe giúp thiết bị phù hợp với những khu vực cần tiết kiệm diện tích.
Xem thêm
Băng tải con lăn vận chuyển thùng carton: Cấu hình, tải trọng và giải pháp cho kho vận
Băng tải con lăn pallet: Cấu tạo, khả năng chịu tải và ứng dụng trong kho hàng
Băng tải con lăn xếp phù hợp với kho hàng, khu vực đóng gói và các công đoạn cần thay đổi tuyến vận chuyển thường xuyên. Khả năng kéo dài, thu gọn và di chuyển giúp thiết bị linh hoạt hơn so với nhiều hệ thống băng tải cố định.
Khi lựa chọn, cần chú trọng loại hàng, kích thước, tải trọng, chiều dài làm việc và điều kiện mặt bằng. Đồng thời, cần kiểm tra con lăn, khung liên kết, bánh xe và cơ cấu khóa định kỳ để thiết bị vận hành ổn định.
