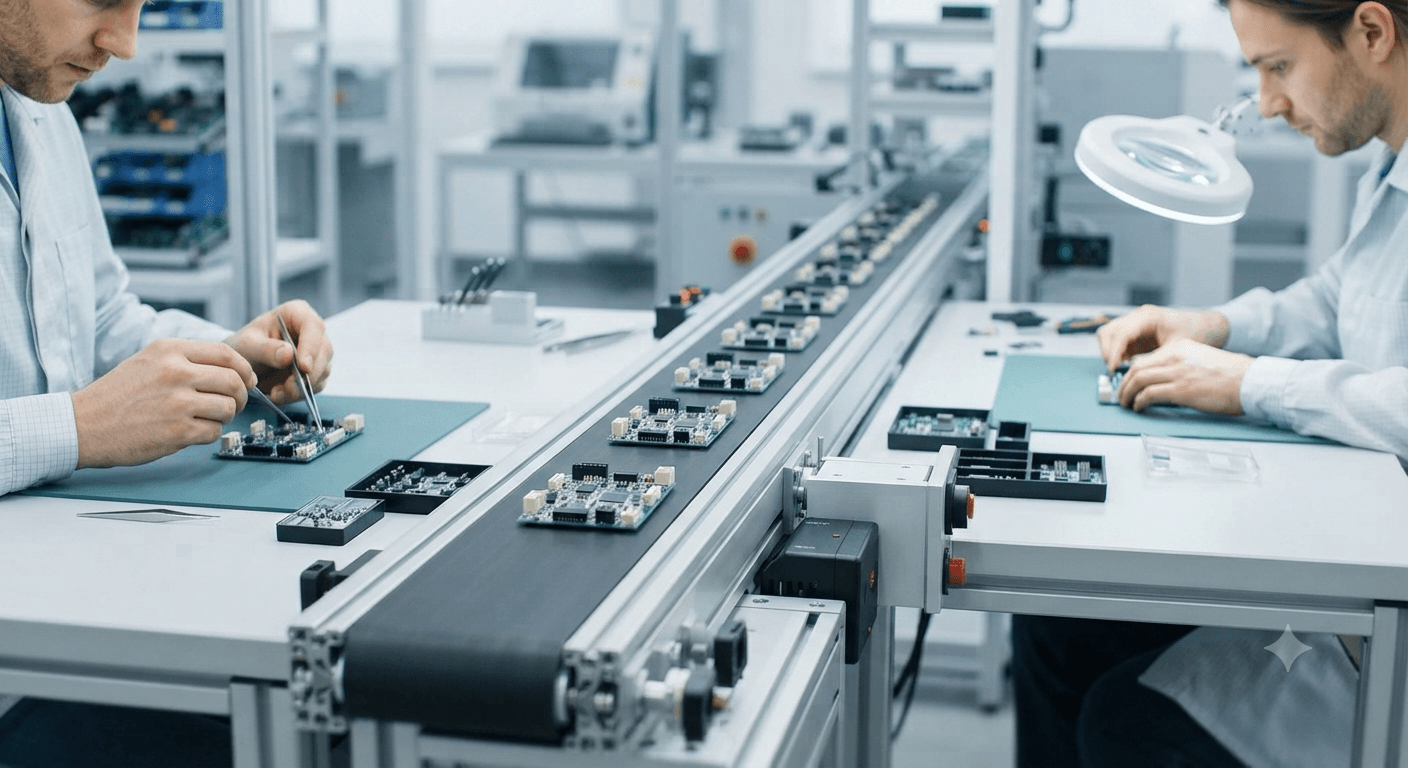

Băng tải mini điện tử được sử dụng trong nhiều công đoạn sản xuất, lắp ráp và kiểm tra linh kiện. Thiết bị có kích thước nhỏ, dễ bố trí trong không gian hạn chế và phù hợp với những sản phẩm có trọng lượng nhẹ. Tùy dây chuyền, băng tải có thể vận chuyển linh kiện, bo mạch, cụm điện tử hoặc sản phẩm sau lắp ráp giữa các công đoạn.
Không chỉ yêu cầu khả năng vận chuyển, băng tải dùng trong ngành điện tử còn cần đáp ứng nhiều tiêu chí về độ ổn định, độ chính xác, kiểm soát tốc độ và khả năng hạn chế tác động đến sản phẩm. Đây là những yếu tố cần được xem xét ngay từ khi thiết kế và lựa chọn thiết bị.

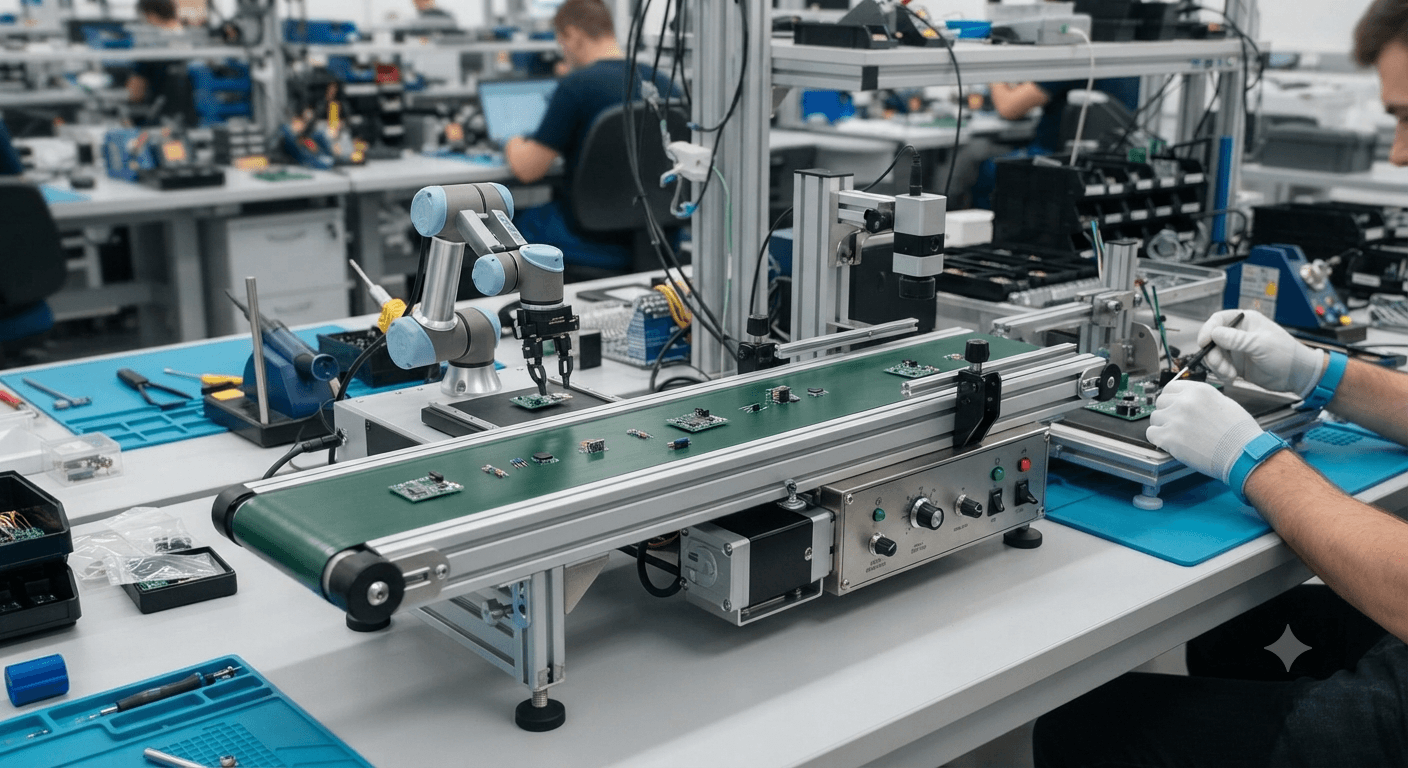

1. Băng tải mini điện tử là gì?
Băng tải mini điện tử là loại băng tải có kích thước nhỏ, được thiết kế để vận chuyển linh kiện và sản phẩm có kích thước hoặc khối lượng tương đối thấp. Thiết bị thường có chiều rộng băng nhỏ hơn các dòng băng tải công nghiệp thông thường.
Trong dây chuyền điện tử, băng tải có thể đảm nhận nhiệm vụ đưa sản phẩm từ vị trí cấp liệu đến khu vực lắp ráp, kiểm tra, đóng gói hoặc lưu chuyển giữa các công đoạn.
Ưu điểm của thiết bị nằm ở khả năng bố trí linh hoạt. Khung máy có thể đặt trên bàn thao tác, tích hợp vào dây chuyền tự động hoặc kết hợp với các thiết bị như máy kiểm tra, robot và hệ thống cảm biến.
Tùy yêu cầu, băng tải có thể sử dụng băng PVC, PU hoặc những vật liệu bề mặt phù hợp với đặc điểm sản phẩm. Motor và bộ điều khiển cũng được lựa chọn dựa trên tải trọng, tốc độ và phương thức vận hành.

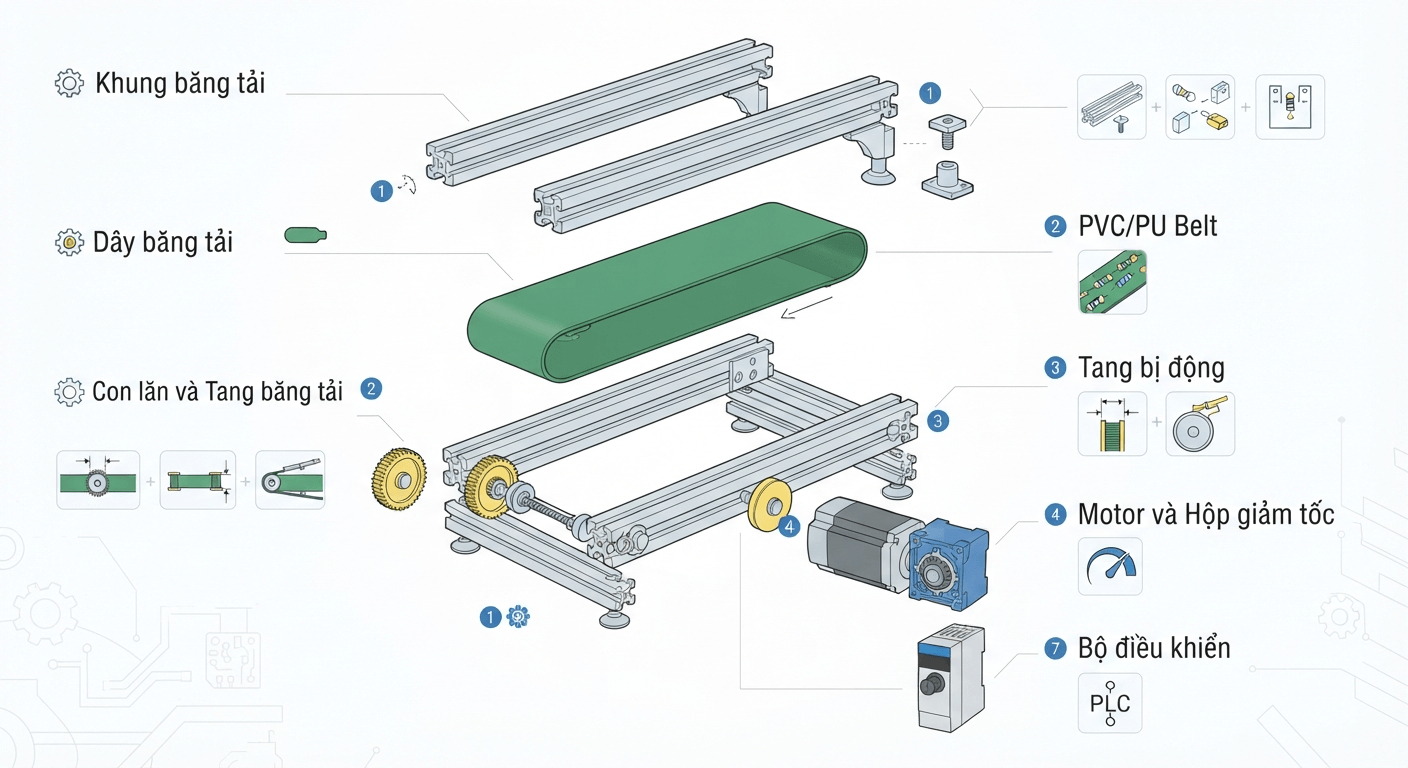

2. Cấu tạo băng tải mini cho ngành điện tử
Cấu tạo của băng tải mini tương đối đơn giản nhưng từng bộ phận cần được lựa chọn phù hợp với yêu cầu của dây chuyền điện tử.
Khung băng tải
Khung là bộ phận chịu lực và giữ cố định các thành phần của hệ thống. Khung băng tải mini thường sử dụng nhôm định hình, thép sơn hoặc inox tùy môi trường sản xuất.
Nhôm định hình được sử dụng khá phổ biến nhờ trọng lượng nhẹ và thuận tiện khi lắp đặt. Thiết kế dạng module cũng giúp dễ điều chỉnh chiều dài, vị trí chân đỡ hoặc các bộ phận phụ trợ.
Đối với môi trường yêu cầu vệ sinh cao hoặc có nguy cơ tiếp xúc với hóa chất, vật liệu khung cần được lựa chọn kỹ hơn. Bề mặt dễ vệ sinh sẽ thuận lợi cho công tác bảo trì dây chuyền.
Dây băng tải
Dây băng là bộ phận trực tiếp tiếp xúc với linh kiện. Với sản phẩm điện tử, băng PVC và PU là hai lựa chọn thường gặp.
Bề mặt băng cần có độ phẳng và khả năng bám phù hợp. Nếu băng quá trơn, linh kiện có thể bị trượt khi tăng tốc hoặc thay đổi hướng vận chuyển.
Ngược lại, bề mặt quá ma sát cũng có thể gây ảnh hưởng đến một số sản phẩm nhẹ hoặc có bề mặt nhạy cảm. Vì vậy, vật liệu và cấu trúc băng nên được lựa chọn dựa trên sản phẩm thực tế.
Con lăn và tang băng tải
Tang chủ động truyền chuyển động từ motor đến dây băng. Tang bị động hỗ trợ vòng quay và tạo độ căng cần thiết cho băng.
Ở băng tải mini, kích thước tang thường được tính toán theo chiều rộng băng, tốc độ và bán kính uốn cho phép của vật liệu.
Việc lựa chọn tang phù hợp giúp băng chạy ổn định và hạn chế tình trạng lệch băng trong quá trình vận hành.
Motor và hộp giảm tốc
Motor cung cấp chuyển động cho dây băng. Công suất motor không nhất thiết phải lớn vì băng tải mini thường vận chuyển sản phẩm nhẹ.
Điều quan trọng là motor phải phù hợp với tải thực tế và tốc độ yêu cầu. Nếu cần điều chỉnh tốc độ, hệ thống có thể sử dụng bộ điều khiển tốc độ tương thích.
Trong các dây chuyền tự động, motor cũng cần đáp ứng yêu cầu về khả năng khởi động, dừng và thay đổi tốc độ theo tín hiệu điều khiển.
Bộ điều khiển
Bộ điều khiển giúp người vận hành điều chỉnh tốc độ hoặc phối hợp hoạt động của băng tải với thiết bị khác.
Tùy hệ thống, băng tải có thể sử dụng biến tần, bộ điều khiển tốc độ hoặc kết nối với PLC. Khi tích hợp tự động hóa, tín hiệu từ cảm biến có thể được sử dụng để điều khiển quá trình dừng hoặc chạy băng.

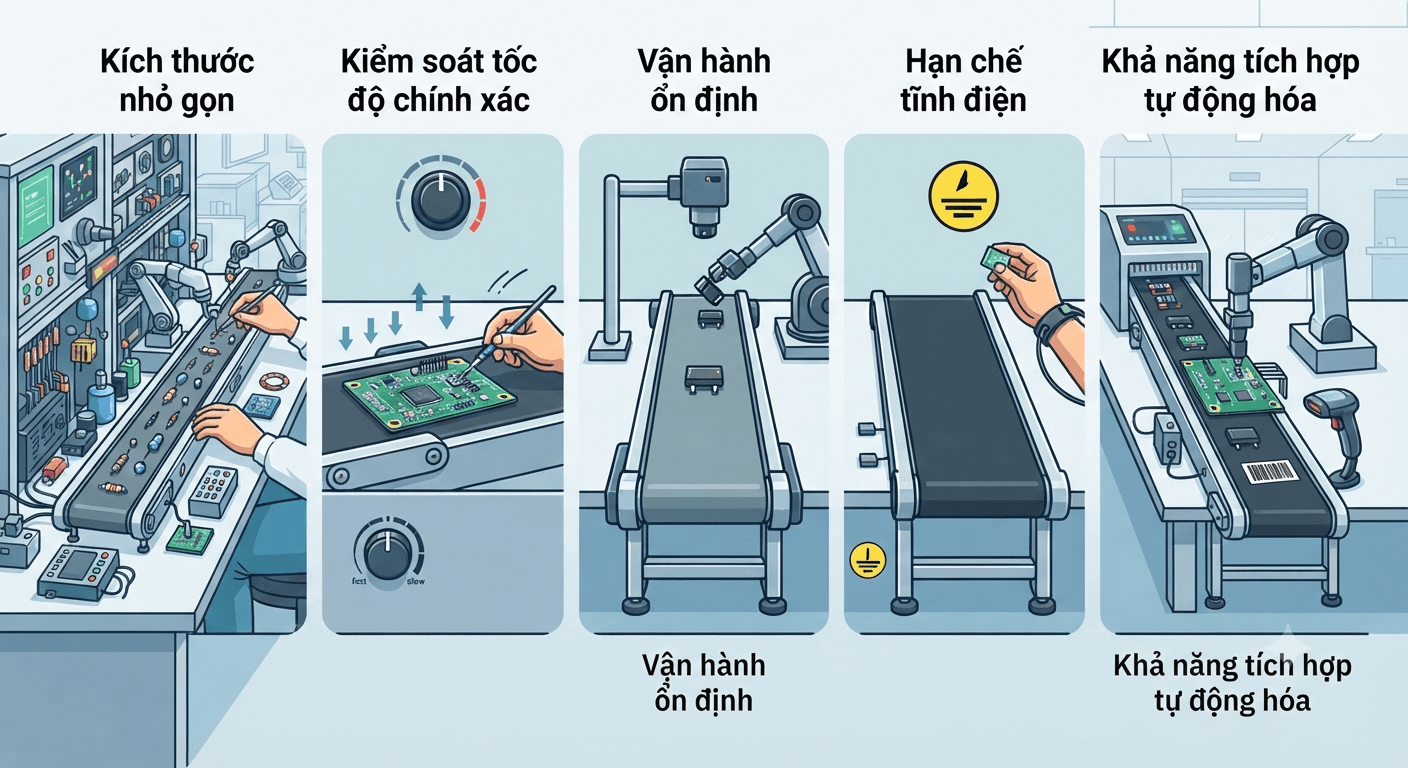

3. Yêu cầu kỹ thuật của băng tải mini điện tử
Băng tải sử dụng trong ngành điện tử có những yêu cầu khác với băng tải vận chuyển hàng hóa thông thường.
Kích thước nhỏ gọn
Linh kiện điện tử thường có kích thước nhỏ và được xử lý trên bàn thao tác hoặc dây chuyền lắp ráp có mật độ thiết bị cao.
Vì vậy, băng tải cần có chiều rộng và chiều dài phù hợp với không gian thực tế. Không nên chọn kích thước quá lớn nếu sản phẩm chỉ chiếm một phần nhỏ trên mặt băng. Thiết kế gọn giúp tận dụng không gian và tạo điều kiện thuận lợi cho việc bố trí công nhân, robot hoặc thiết bị kiểm tra.
Kiểm soát tốc độ chính xác
Tốc độ băng tải ảnh hưởng trực tiếp đến thời gian di chuyển và nhịp sản xuất. Với dây chuyền lắp ráp, tốc độ cần phù hợp với thời gian xử lý của từng công đoạn.
Nếu băng chạy quá nhanh, sản phẩm có thể khó thao tác hoặc bị xô lệch. Nếu chạy quá chậm, năng suất của toàn dây chuyền có thể bị giảm. Do đó, nên lựa chọn hệ thống điều khiển có khả năng điều chỉnh tốc độ theo yêu cầu thực tế.
Vận hành ổn định
Độ ổn định là yếu tố quan trọng khi vận chuyển bo mạch và linh kiện nhỏ. Băng bị giật, rung hoặc lệch có thể khiến sản phẩm thay đổi vị trí.
Với dây chuyền kiểm tra hoặc lắp ráp tự động, sai lệch vị trí còn có thể ảnh hưởng đến khả năng nhận diện của camera hoặc robot.
Băng tải cần được cân chỉnh đúng ngay từ khi lắp đặt. Đồng thời, tang, con lăn và hệ thống truyền động phải hoạt động đồng đều.
Hạn chế tĩnh điện
Một số linh kiện điện tử nhạy cảm với tĩnh điện. Trong những trường hợp này, cần xem xét giải pháp kiểm soát ESD phù hợp với yêu cầu của dây chuyền.
Băng tải, khung máy và các bộ phận liên quan có thể cần sử dụng vật liệu hoặc giải pháp kỹ thuật phù hợp với hệ thống chống tĩnh điện của nhà máy.
Không nên mặc định mọi băng tải dùng cho điện tử đều có khả năng chống tĩnh điện. Yêu cầu này cần được xác định cụ thể dựa trên loại linh kiện và tiêu chuẩn sản xuất.
Khả năng tích hợp tự động hóa
Băng tải mini thường không hoạt động độc lập mà nằm trong một dây chuyền lớn hơn. Thiết bị có thể kết hợp với cảm biến, camera, robot hoặc máy kiểm tra. Do đó, hệ thống cần có phương án điều khiển phù hợp để đồng bộ với các thiết bị khác.
Các điểm dừng, tốc độ và vị trí sản phẩm cần được xác định ngay từ giai đoạn thiết kế để tránh phải cải tạo nhiều sau khi lắp đặt.

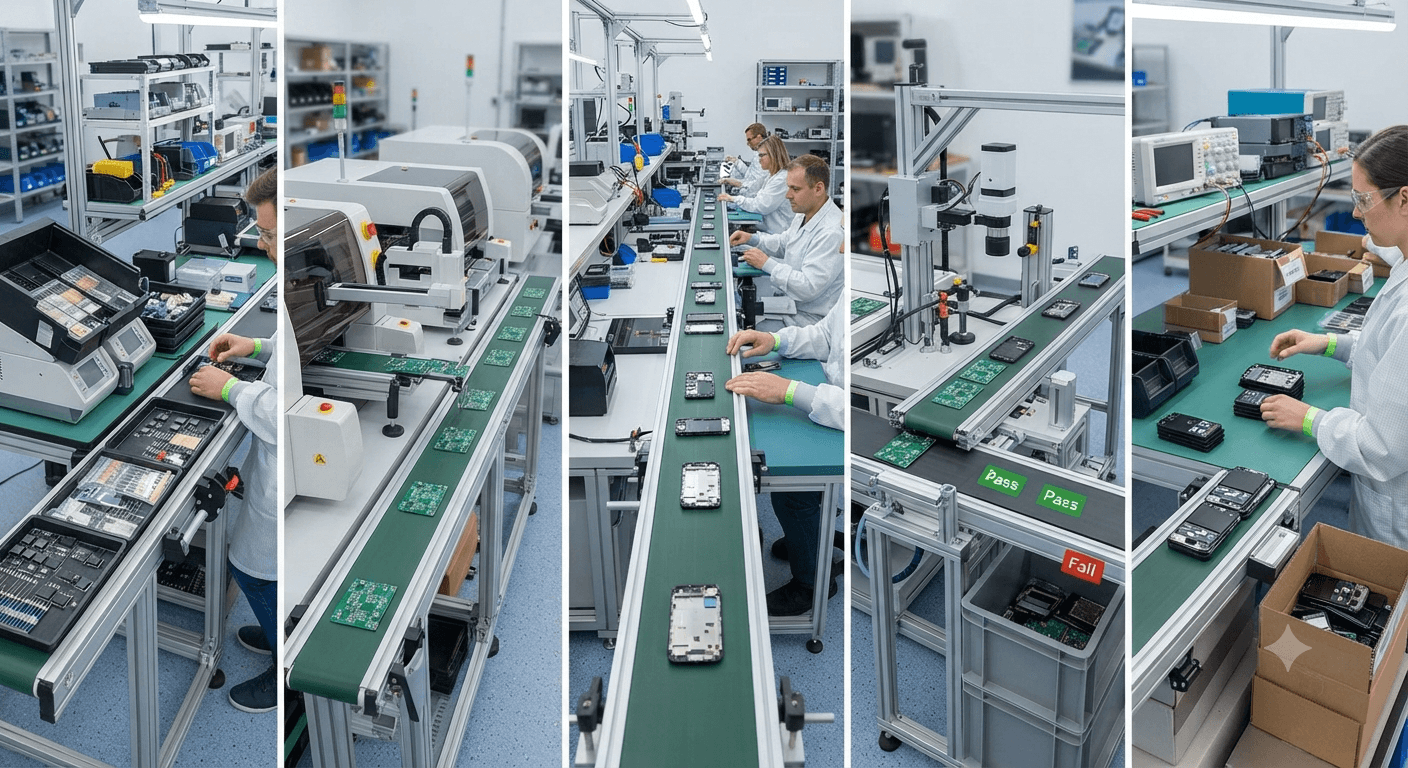

4. Ứng dụng băng tải mini trong ngành điện tử
Vận chuyển linh kiện điện tử
Băng tải có thể vận chuyển các linh kiện nhỏ giữa khu vực cấp liệu và lắp ráp. Việc sử dụng băng tải giúp giảm thao tác di chuyển thủ công và tạo dòng sản phẩm liên tục.
Các linh kiện có thể được đặt trực tiếp lên băng hoặc sử dụng khay, jig để cố định vị trí trong quá trình vận chuyển.
Vận chuyển bo mạch PCB
PCB cần được di chuyển giữa nhiều công đoạn như lắp ráp, kiểm tra và hoàn thiện. Băng tải mini có thể được thiết kế để phù hợp với kích thước bo mạch và phương thức cấp liệu của dây chuyền.
Với hệ thống tự động, vị trí PCB cần được kiểm soát tương đối chính xác để robot hoặc thiết bị kiểm tra có thể thao tác ổn định.
Dây chuyền lắp ráp thiết bị điện tử
Trong quá trình lắp ráp điện thoại, thiết bị gia dụng nhỏ, bảng điều khiển hoặc các sản phẩm điện tử khác, băng tải giúp đưa bán thành phẩm qua từng vị trí thao tác.
Mỗi trạm có thể đảm nhận một công đoạn riêng. Khi kết hợp với bàn thao tác và thiết bị tự động, băng tải giúp hình thành dây chuyền sản xuất liên tục.
Kiểm tra và phân loại sản phẩm
Băng tải mini cũng có thể được sử dụng để đưa sản phẩm qua camera, cảm biến hoặc thiết bị kiểm tra. Sau khi kiểm tra, sản phẩm đạt và không đạt có thể được phân loại bằng cơ cấu tự động hoặc chuyển đến các vị trí khác nhau.
Ứng dụng này yêu cầu tốc độ băng ổn định và khả năng xác định vị trí sản phẩm tương đối chính xác.
Đóng gói linh kiện và sản phẩm nhỏ
Sau khi hoàn thiện, sản phẩm có thể được đưa đến khu vực đóng gói bằng băng tải mini. Thiết bị giúp giảm thao tác bê chuyển thủ công và duy trì dòng sản phẩm đều giữa khu vực sản xuất với khu vực đóng gói.
5. Cách lựa chọn băng tải mini cho ngành điện tử
Trước tiên cần xác định kích thước và khối lượng sản phẩm. Đây là cơ sở để lựa chọn chiều rộng băng, chiều dài và tải trọng phù hợp.
Tiếp theo cần xác định tốc độ vận chuyển. Nếu sản phẩm đi qua nhiều trạm lắp ráp, tốc độ cần được tính theo nhịp sản xuất của toàn dây chuyền.
Vật liệu dây băng cũng cần được quan tâm. PVC có nhiều lựa chọn về bề mặt và thường phù hợp với các ứng dụng vận chuyển thông thường. PU có thể được lựa chọn trong những trường hợp cần đặc tính vật liệu phù hợp hơn với sản phẩm hoặc môi trường sản xuất.
Nếu linh kiện nhạy cảm với tĩnh điện, cần xác định rõ yêu cầu ESD trước khi đặt thiết bị. Không nên chỉ dựa vào tên gọi “băng tải điện tử” để mặc định sản phẩm đáp ứng yêu cầu chống tĩnh điện.
Ngoài ra, cần xem xét khả năng tích hợp cảm biến, PLC, robot và các thiết bị tự động hóa khác. Một thiết kế phù hợp ngay từ đầu sẽ giúp dây chuyền vận hành ổn định hơn và dễ mở rộng khi cần.

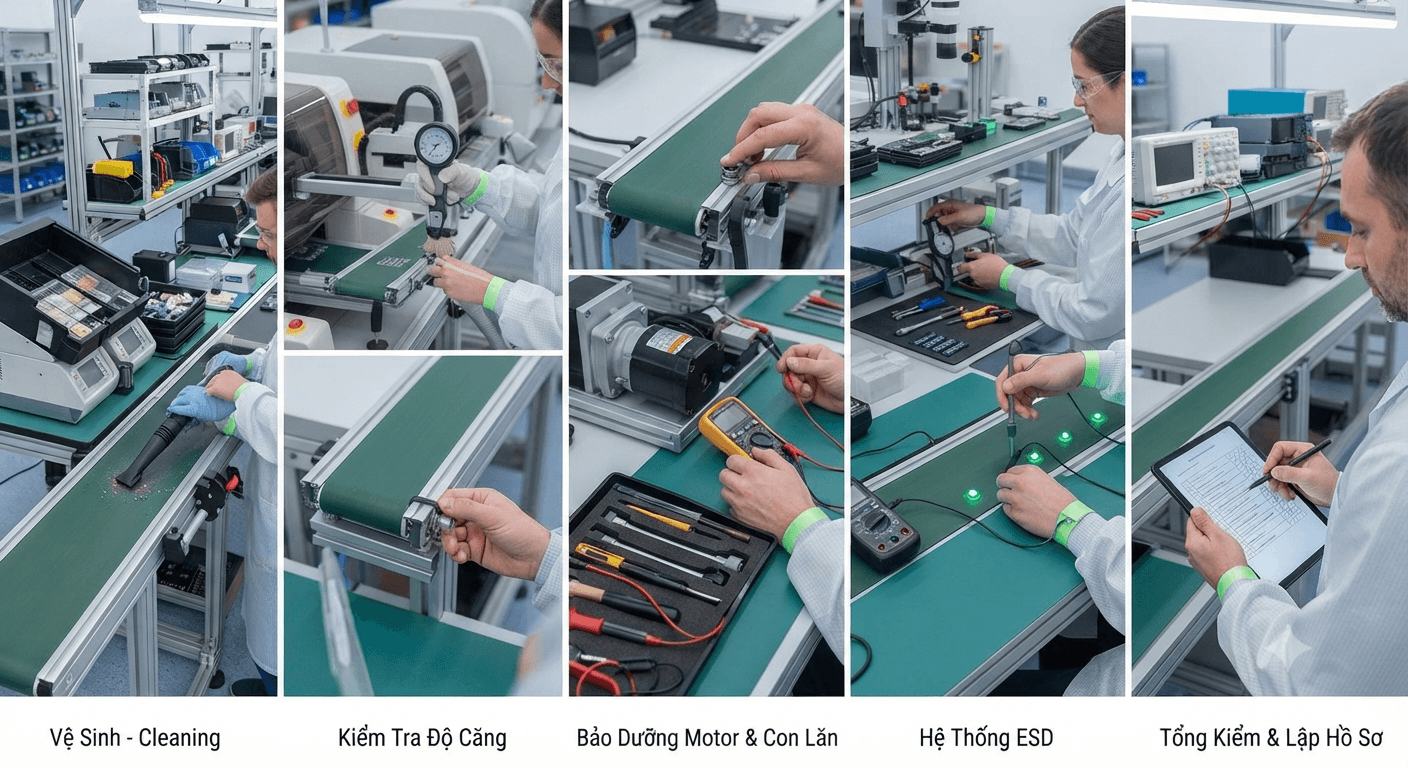

6. Lưu ý khi sử dụng băng tải mini điện tử
Do vận chuyển các sản phẩm nhỏ, băng tải cần được vệ sinh thường xuyên để tránh bụi hoặc cặn bám trên bề mặt.
Cần kiểm tra độ căng và tình trạng dây băng định kỳ. Nếu băng bị lệch, nên xác định nguyên nhân và căn chỉnh sớm để tránh làm mòn mép băng.
Motor, tang và con lăn cũng cần được kiểm tra theo lịch bảo dưỡng. Những dấu hiệu như tiếng ồn tăng, rung bất thường hoặc tốc độ không ổn định nên được xử lý sớm.
Đối với dây chuyền có yêu cầu chống tĩnh điện, cần kiểm tra định kỳ toàn bộ hệ thống ESD thay vì chỉ kiểm tra riêng dây băng.
Câu hỏi thường gặp
1. Băng tải mini điện tử dùng để làm gì?
Thiết bị chủ yếu dùng để vận chuyển linh kiện, bo mạch, bán thành phẩm và sản phẩm điện tử nhỏ giữa các công đoạn sản xuất.
2. Băng tải mini có phù hợp với PCB không?
Có. Băng tải có thể được thiết kế theo kích thước PCB và phương thức vận chuyển của dây chuyền. Với dây chuyền tự động, cần chú ý thêm đến độ ổn định và khả năng định vị sản phẩm.
3. Băng tải mini điện tử có chống tĩnh điện không?
Không phải tất cả đều có. Nếu sản phẩm nhạy cảm với tĩnh điện, cần yêu cầu giải pháp ESD phù hợp ngay từ khi thiết kế và lựa chọn thiết bị.
4. Nên dùng băng PVC hay PU cho ngành điện tử?
Cả PVC và PU đều có thể được sử dụng. Lựa chọn phụ thuộc vào sản phẩm, môi trường làm việc, yêu cầu bề mặt và khả năng chống tĩnh điện nếu có.
5. Băng tải mini có thể kết nối PLC không?
Có. Tùy cấu hình, băng tải có thể tích hợp cảm biến, bộ điều khiển và PLC để đồng bộ với các thiết bị trong dây chuyền tự động.
Xem thêm
Băng tải mini bàn thao tác: Giải pháp vận chuyển và lắp ráp sản phẩm trên dây chuyền
Băng tải mini điện tử là giải pháp phù hợp cho các dây chuyền sản xuất, lắp ráp và kiểm tra linh kiện có kích thước nhỏ. Thiết bị có ưu điểm về kích thước gọn, dễ bố trí và có thể tích hợp với nhiều hệ thống tự động hóa.
Khi lựa chọn, doanh nghiệp cần quan tâm đến kích thước sản phẩm, tải trọng, tốc độ, vật liệu dây băng, độ ổn định và yêu cầu chống tĩnh điện. Với dây chuyền tự động, khả năng kết nối cảm biến và PLC cũng cần được tính toán từ đầu.
Lựa chọn đúng cấu hình giúp băng tải hoạt động ổn định, hạn chế sai lệch sản phẩm và hỗ trợ nâng cao hiệu quả của dây chuyền. Bên mình chuyên cung cấp các loại băng tải phù hợp với nhiều nhu cầu sản xuất. Hãy liên hệ với chúng tôi để được tư vấn cấu hình phù hợp với sản phẩm và mặt bằng thực tế.
