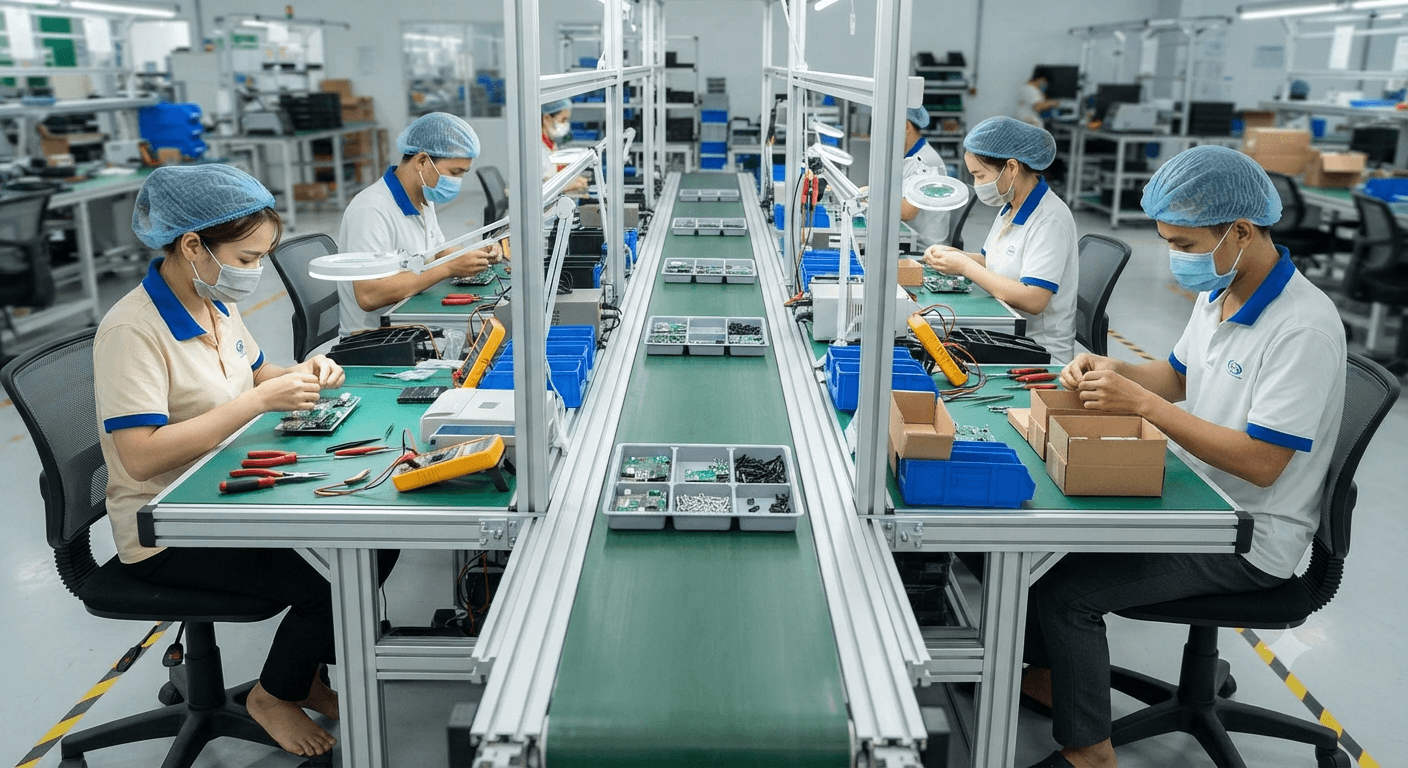

Băng tải mini bàn thao tác là giải pháp kết hợp giữa hệ thống vận chuyển sản phẩm và khu vực làm việc cho công nhân. Thay vì bố trí băng tải riêng và bàn lắp ráp riêng, thiết bị tạo thành một khu vực thao tác liên tục trên cùng dây chuyền.
Cách thiết kế này phù hợp với các công đoạn lắp ráp, kiểm tra, đóng gói và hoàn thiện sản phẩm có kích thước nhỏ hoặc trung bình.

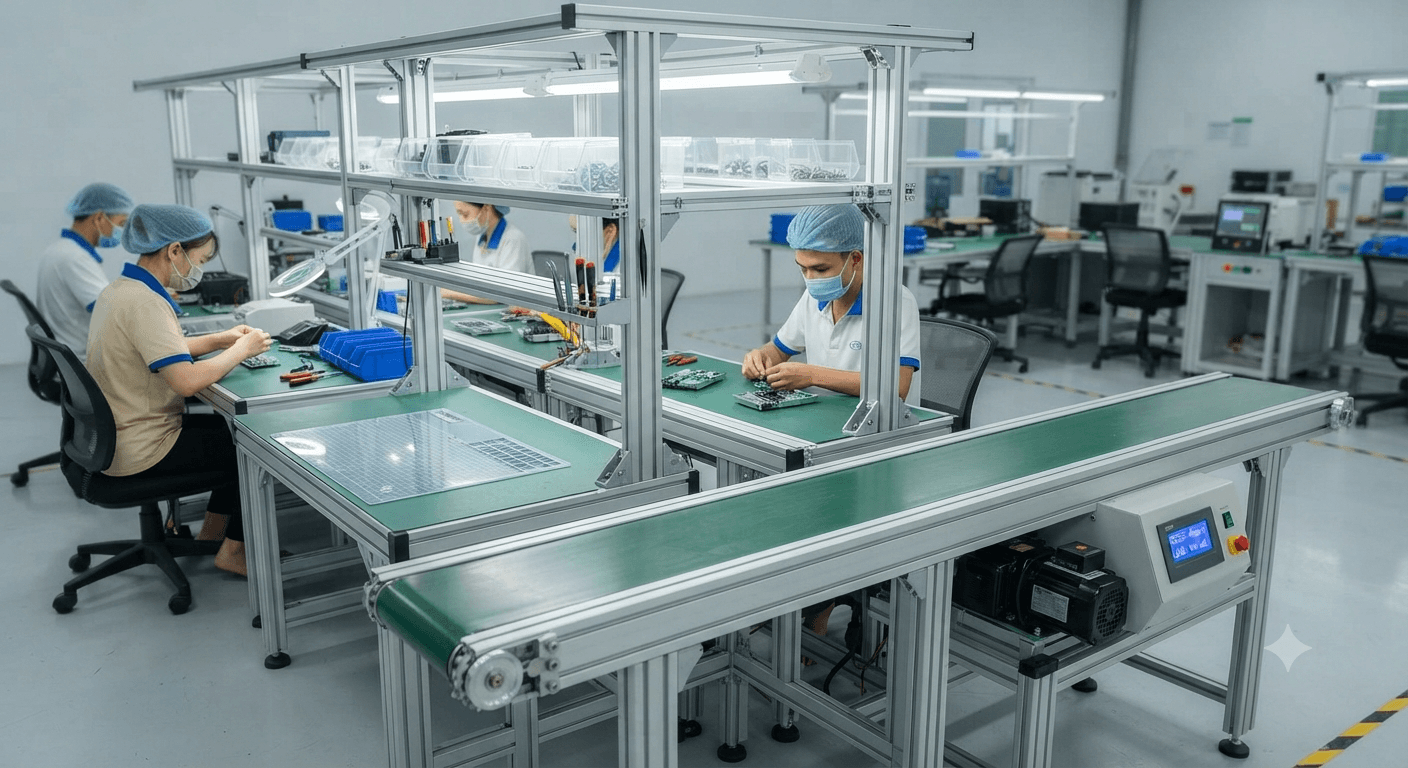

1. Băng tải mini bàn thao tác là gì?
Băng tải mini bàn thao tác là dạng băng tải được thiết kế tích hợp thêm mặt bàn hoặc không gian làm việc hai bên dây băng. Sản phẩm được vận chuyển dọc theo tuyến băng, trong khi công nhân có thể đứng hoặc ngồi tại từng vị trí để thực hiện các công đoạn được phân chia.
Khác với băng tải chỉ có chức năng vận chuyển, hệ thống này hướng đến cả hai nhiệm vụ là đưa sản phẩm đến vị trí làm việc và hỗ trợ thao tác lắp ráp. Mỗi vị trí có thể đảm nhận một công đoạn khác nhau tùy quy trình sản xuất.
Thiết bị thường có kích thước nhỏ gọn, tốc độ vận chuyển vừa phải và có thể thiết kế theo chiều dài dây chuyền thực tế. Khi cần, băng tải còn có thể kết hợp với đèn chiếu sáng, giá để dụng cụ, ổ cắm, khay linh kiện hoặc hệ thống kiểm tra.

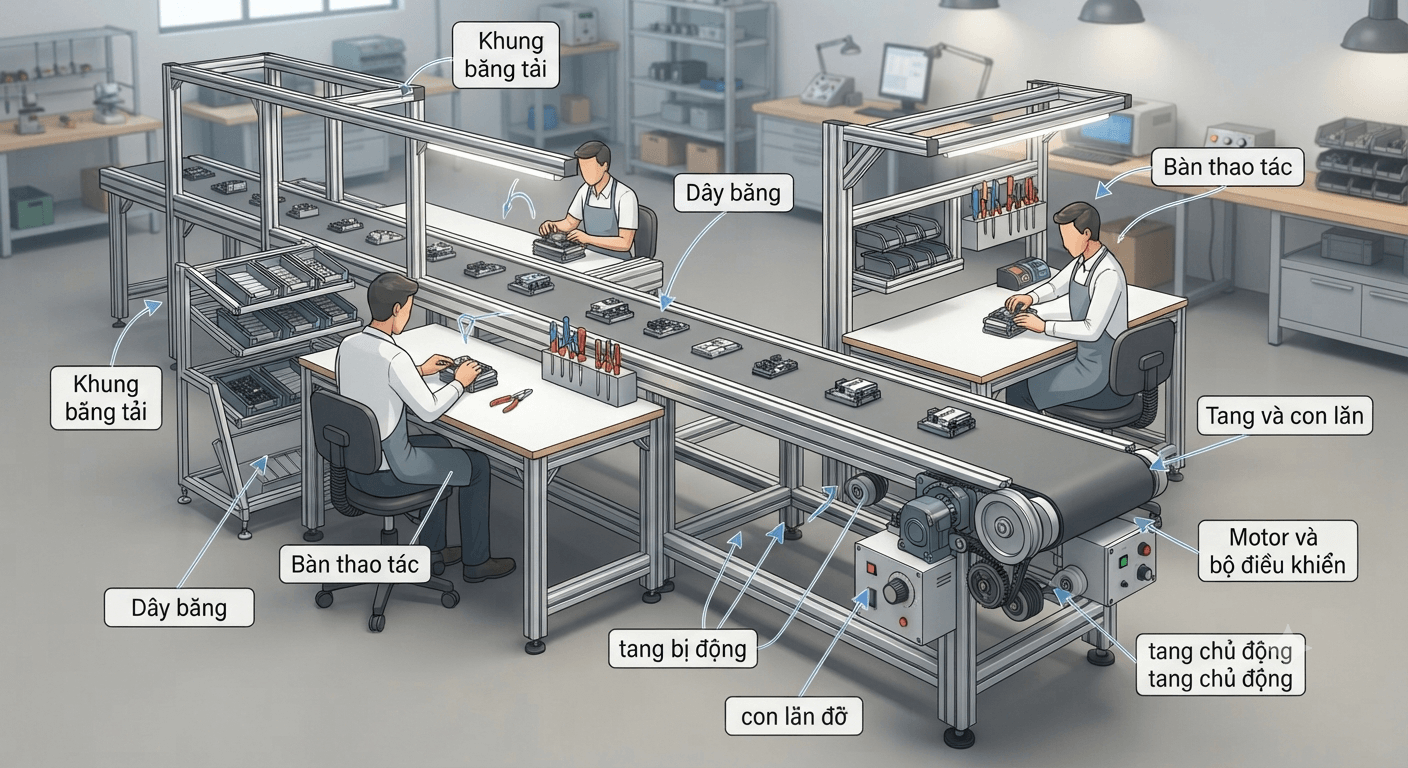

2. Cấu tạo của băng tải mini bàn thao tác
Cấu tạo của hệ thống tương đối linh hoạt. Tùy sản phẩm và quy trình sản xuất, các bộ phận có thể được thay đổi để phù hợp với từng doanh nghiệp.
Khung băng tải
Khung là phần kết cấu chính, có nhiệm vụ giữ dây băng, motor, tang, con lăn và bàn thao tác.
Nhôm định hình thường được sử dụng cho các hệ thống cần trọng lượng nhẹ và dễ điều chỉnh. Thép cũng có thể được lựa chọn khi cần kết cấu chắc chắn hoặc sử dụng trong môi trường có tải trọng cao hơn.
Khung cần đảm bảo độ cứng phù hợp với chiều dài băng. Nếu khung bị rung hoặc biến dạng, sản phẩm có thể di chuyển không ổn định và gây khó khăn cho người thao tác.
Dây băng
Dây băng là bộ phận trực tiếp vận chuyển sản phẩm. Tùy yêu cầu, hệ thống có thể sử dụng băng PVC, PU hoặc vật liệu chuyên dụng khác.
Với các sản phẩm cần lắp ráp thủ công, bề mặt băng nên có độ bám phù hợp để sản phẩm không bị trượt quá nhiều. Nếu vận chuyển linh kiện điện tử, có thể cân nhắc loại băng đáp ứng yêu cầu kiểm soát tĩnh điện.
Chiều rộng dây băng cũng cần được tính toán dựa trên kích thước sản phẩm và phương thức thao tác. Không nhất thiết phải dùng băng quá rộng nếu sản phẩm nhỏ.
Bàn thao tác
Bàn thao tác là điểm khác biệt quan trọng của hệ thống. Bàn có thể được bố trí ở hai bên dây băng hoặc thiết kế theo cấu trúc riêng tùy dây chuyền.
Kích thước mặt bàn cần đủ để người vận hành đặt sản phẩm, dụng cụ và các linh kiện cần thiết. Bề mặt cũng nên dễ vệ sinh và phù hợp với môi trường sản xuất.
Một số hệ thống có thể bổ sung giá để khay linh kiện, móc treo dụng cụ hoặc các ngăn chứa nhỏ. Cách bố trí này giúp giảm thời gian người lao động phải lấy dụng cụ ở vị trí xa.
Motor và bộ điều khiển
Motor cung cấp chuyển động cho dây băng. Công suất cần phù hợp với chiều dài băng, tải trọng sản phẩm và tốc độ vận chuyển.
Bộ điều khiển tốc độ cho phép điều chỉnh tốc độ dây băng theo thời gian thao tác của công nhân. Với dây chuyền lắp ráp, tốc độ quá cao có thể khiến công nhân không kịp xử lý sản phẩm.
Ngược lại, tốc độ quá thấp có thể làm tăng thời gian chờ. Vì vậy, tốc độ băng cần được xác định dựa trên năng suất mục tiêu và thời gian thực hiện từng công đoạn.
Tang và con lăn
Tang chủ động truyền chuyển động từ motor đến dây băng. Tang bị động giúp định hướng và duy trì chuyển động của băng.
Con lăn hoặc mặt đỡ băng có nhiệm vụ hỗ trợ dây băng trong quá trình vận chuyển. Các bộ phận này cần được lắp đặt chính xác để hạn chế rung và hiện tượng chạy lệch.
3. Nguyên lý hoạt động
Khi motor hoạt động, chuyển động được truyền đến tang chủ động. Tang kéo dây băng di chuyển theo chiều đã thiết lập.
Sản phẩm được đặt lên bề mặt băng và di chuyển đến từng vị trí thao tác. Công nhân đứng hoặc ngồi tại bàn thao tác để thực hiện công đoạn được phân công.
Sau khi hoàn thành, sản phẩm tiếp tục di chuyển đến vị trí tiếp theo. Nhờ đó, quá trình sản xuất được tổ chức theo dòng thay vì phải vận chuyển sản phẩm bằng tay giữa các bàn làm việc.
Tốc độ băng có thể được điều chỉnh để phù hợp với chu kỳ sản xuất. Với những dây chuyền yêu cầu dừng sản phẩm tại từng vị trí, hệ thống có thể kết hợp cảm biến và bộ điều khiển phù hợp.

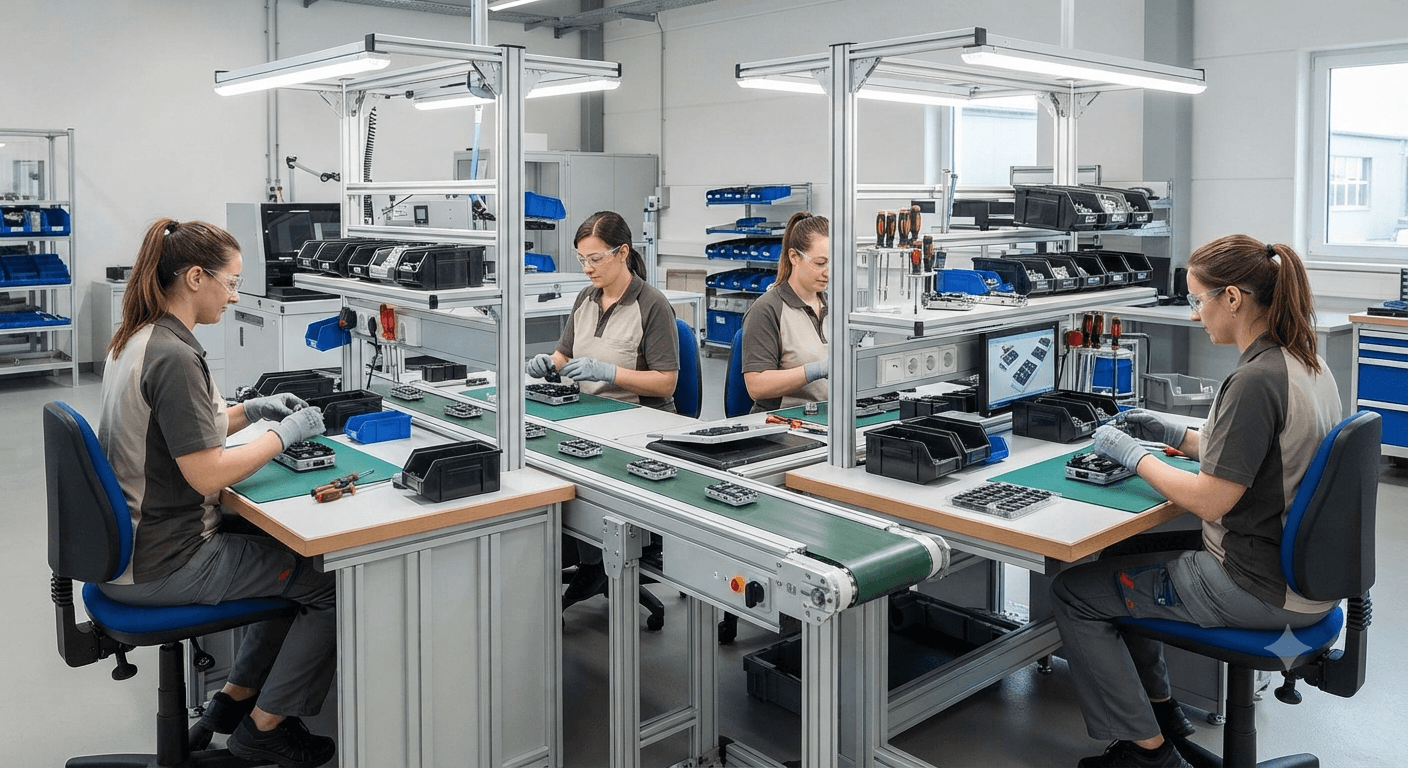

4. Ưu điểm của băng tải mini bàn thao tác
Kết hợp vận chuyển và lắp ráp
Ưu điểm nổi bật là hệ thống thực hiện đồng thời hai chức năng. Sản phẩm được vận chuyển liên tục trong khi công nhân có thể thao tác trực tiếp trên dây chuyền. Điều này phù hợp với những quy trình có nhiều bước lắp ráp hoặc kiểm tra liên tiếp.
Tiết kiệm không gian
Việc kết hợp bàn thao tác với băng tải giúp giảm nhu cầu bố trí nhiều thiết bị riêng biệt. Doanh nghiệp có thể tận dụng không gian hai bên băng để tạo thành các vị trí làm việc. Đây là lợi thế đối với nhà xưởng có diện tích hạn chế.
Giảm thao tác vận chuyển thủ công
Khi không có băng tải, công nhân phải lấy sản phẩm từ bàn này và chuyển sang bàn khác. Với dây chuyền liên tục, sản phẩm được đưa đến vị trí tiếp theo bằng băng tải.
Việc giảm các thao tác di chuyển không tạo ra giá trị gia tăng giúp quy trình sản xuất gọn hơn và dễ kiểm soát hơn.
Dễ tổ chức dây chuyền
Các công đoạn có thể được phân chia theo từng vị trí. Mỗi người phụ trách một hoặc một nhóm thao tác cụ thể. Cách tổ chức này giúp doanh nghiệp dễ theo dõi năng suất từng công đoạn và phát hiện vị trí đang gây chậm cho toàn dây chuyền.
Có thể tích hợp nhiều phụ kiện
Băng tải có thể thiết kế thêm đèn chiếu sáng, giá để linh kiện, khay chứa sản phẩm, ổ cắm, màn hình hoặc các thiết bị hỗ trợ khác.
Những phụ kiện này giúp khu vực thao tác được bố trí khoa học hơn và hạn chế việc người vận hành phải rời vị trí thường xuyên.
5. Ứng dụng của băng tải mini bàn thao tác
Dây chuyền lắp ráp điện tử: Đây là một trong những ứng dụng phù hợp với băng tải mini bàn thao tác. Công nhân có thể thực hiện từng bước lắp ráp linh kiện, bo mạch hoặc sản phẩm điện tử. Tùy yêu cầu, hệ thống có thể sử dụng dây băng phù hợp với môi trường sản xuất và yêu cầu kiểm soát tĩnh điện.
Lắp ráp thiết bị gia dụng: Các sản phẩm gia dụng có kích thước nhỏ và trung bình cũng có thể được đưa lên dây chuyền để lắp ráp từng bộ phận. Mỗi vị trí có thể đảm nhận một nhiệm vụ như lắp linh kiện, bắt vít, kiểm tra hoặc hoàn thiện sản phẩm.
Sản xuất linh kiện cơ khí nhỏ: Các chi tiết cơ khí nhỏ có thể được vận chuyển giữa những công đoạn gia công, lắp ráp và kiểm tra. Bàn thao tác hai bên giúp công nhân dễ tiếp cận sản phẩm và dụng cụ trong quá trình làm việc.
Kiểm tra và hoàn thiện sản phẩm: Sau khi lắp ráp, sản phẩm có thể tiếp tục di chuyển qua khu vực kiểm tra ngoại quan hoặc kiểm tra chức năng. Các sản phẩm đạt yêu cầu được chuyển đến công đoạn tiếp theo. Những sản phẩm cần xử lý lại có thể được tách ra theo quy trình của doanh nghiệp.
Đóng gói: Băng tải mini bàn thao tác cũng có thể sử dụng tại khu vực đóng gói. Công nhân lấy sản phẩm từ băng, thực hiện đóng gói rồi đưa lại lên dây chuyền. Cách bố trí này phù hợp với những sản phẩm có kích thước nhỏ và cần nhiều thao tác thủ công trước khi xuất hàng.

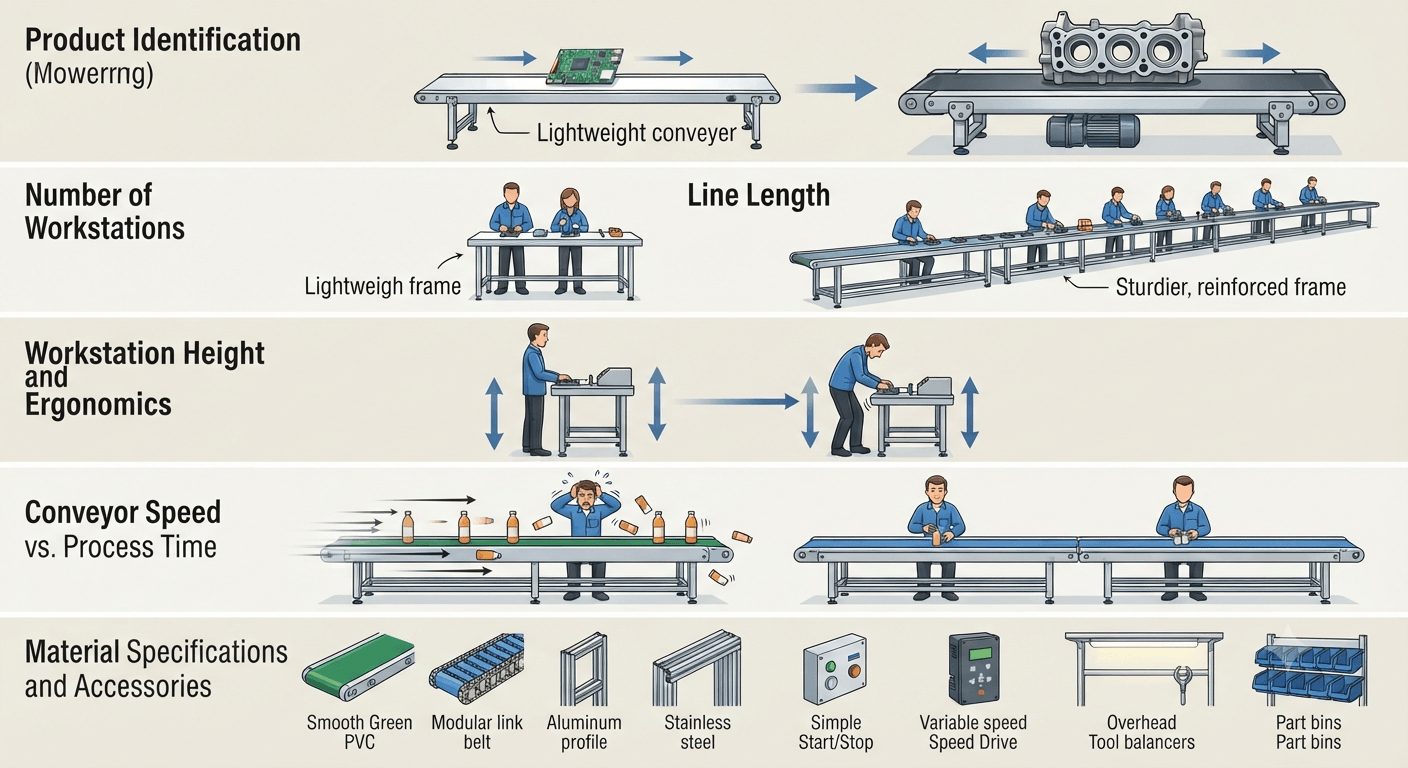

6. Cách lựa chọn băng tải mini bàn thao tác
Trước tiên, cần xác định sản phẩm cần vận chuyển. Kích thước và trọng lượng sản phẩm ảnh hưởng trực tiếp đến chiều rộng băng, kết cấu khung và công suất motor.
Tiếp theo là số lượng vị trí thao tác. Dây chuyền càng dài thì yêu cầu về độ cứng của khung và khả năng vận hành ổn định càng cao.
Chiều cao bàn cũng cần được tính toán dựa trên tư thế làm việc. Nếu công nhân phải thao tác trong thời gian dài, chiều cao không phù hợp có thể gây bất tiện và ảnh hưởng đến năng suất.
Tốc độ băng là yếu tố quan trọng khác. Nên dựa vào thời gian hoàn thành công đoạn thay vì chỉ chọn tốc độ cao. Dây chuyền hiệu quả không nhất thiết phải chạy nhanh nhất mà cần có tốc độ phù hợp với toàn bộ quy trình.
Ngoài ra, cần xác định loại dây băng, vật liệu khung, phương thức điều khiển và các phụ kiện cần tích hợp.
7. Những lưu ý khi thiết kế bàn thao tác
Bàn thao tác cần có kích thước vừa đủ cho sản phẩm và dụng cụ. Mặt bàn quá nhỏ sẽ gây khó khăn khi làm việc, trong khi bàn quá lớn lại chiếm diện tích không cần thiết.
Vị trí đặt khay linh kiện cũng nên nằm trong tầm với thuận tiện. Những dụng cụ sử dụng thường xuyên nên được bố trí gần người vận hành.
Đối với dây chuyền điện tử, cần quan tâm đến yêu cầu chống tĩnh điện của khu vực làm việc. Không nên chỉ tập trung vào dây băng mà bỏ qua các bộ phận khác của hệ thống kiểm soát ESD.
Nếu nhiều công nhân làm việc liên tục trên cùng dây chuyền, nên thiết kế khoảng cách giữa các vị trí phù hợp để hạn chế va chạm và tạo không gian thao tác cần thiết.

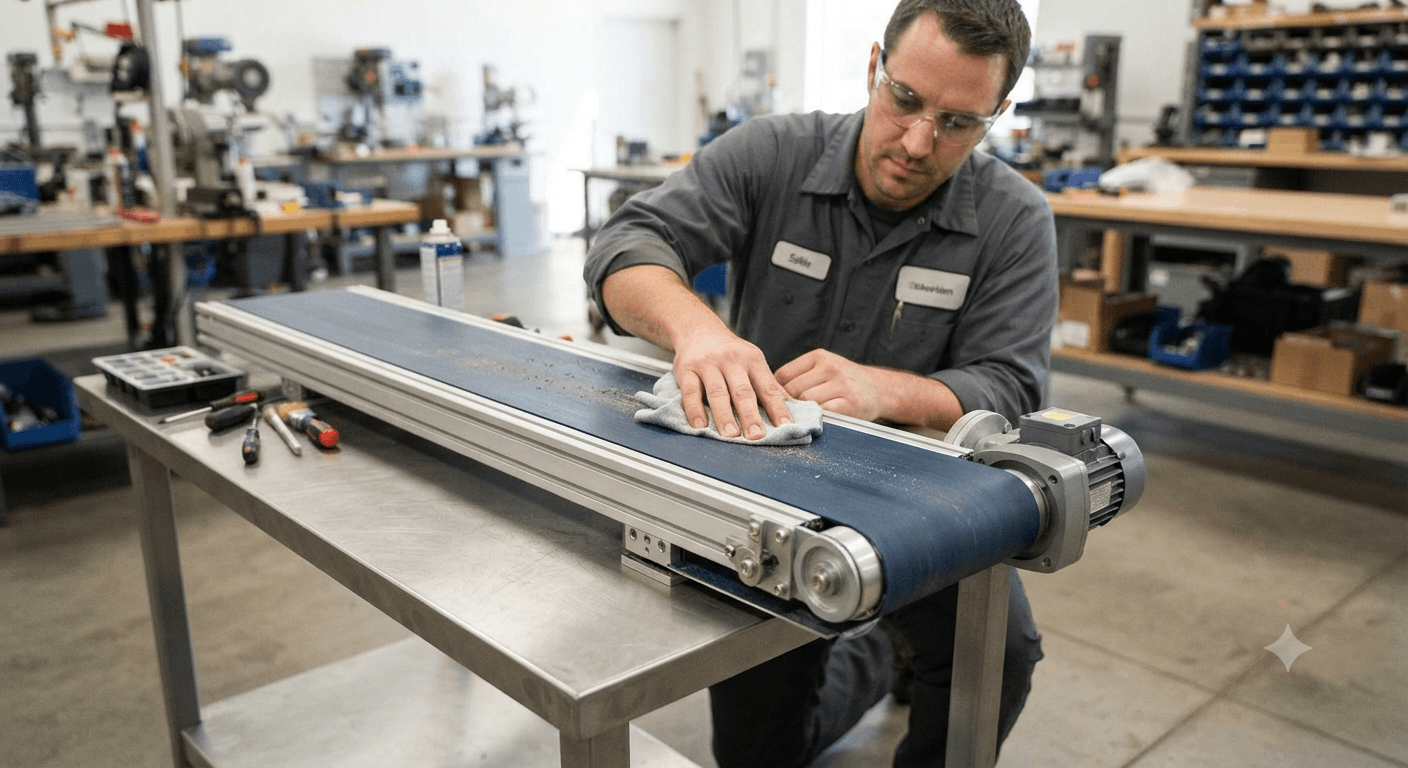

8. Bảo dưỡng băng tải mini bàn thao tác
Dây băng cần được vệ sinh định kỳ để loại bỏ bụi, dầu và mảnh vụn sản phẩm. Việc vệ sinh nên phù hợp với vật liệu dây băng và yêu cầu của nhà sản xuất.
Tang, con lăn và motor cũng cần được kiểm tra. Nếu phát hiện tiếng ồn, rung hoặc băng chạy lệch, nên kiểm tra sớm để tránh ảnh hưởng đến cả dây chuyền.
Bàn thao tác cần được giữ sạch và kiểm tra các vị trí liên kết. Các giá đỡ, khay linh kiện và phụ kiện đi kèm không nên để quá tải. Với hệ thống sử dụng thường xuyên, doanh nghiệp nên xây dựng lịch kiểm tra định kỳ thay vì chỉ bảo dưỡng khi thiết bị xảy ra sự cố.
Câu hỏi thường gặp
1. Băng tải mini bàn thao tác phù hợp với ngành nào?
Thiết bị phù hợp với các ngành có nhiều công đoạn lắp ráp và kiểm tra thủ công như điện tử, thiết bị gia dụng, cơ khí chính xác, linh kiện và đóng gói.
2. Có thể điều chỉnh tốc độ băng tải không?
Có. Tùy cấu hình, băng tải có thể sử dụng bộ điều khiển để điều chỉnh tốc độ phù hợp với thời gian thao tác của dây chuyền.
3. Bàn thao tác có thể thiết kế hai bên băng tải không?
Có. Đây là một cách bố trí phổ biến, giúp nhiều công nhân cùng thao tác trên một tuyến vận chuyển.
4. Băng tải mini có thể làm theo kích thước riêng không?
Có. Chiều dài, chiều rộng, chiều cao và số lượng vị trí thao tác có thể được thiết kế dựa trên mặt bằng và quy trình sản xuất thực tế.
5. Có thể kết hợp băng tải với cảm biến không?
Có. Cảm biến có thể được sử dụng để phát hiện sản phẩm, đếm sản phẩm hoặc hỗ trợ điều khiển dừng và chạy tùy cấu hình hệ thống.
Xem thêm
Băng tải mini điều chỉnh tốc độ: Motor, biến tần, nguyên lý hoạt động và ứng dụng
Băng tải mini cho ngành điện tử và linh kiện: Cấu tạo, yêu cầu kỹ thuật và ứng dụng
Băng tải mini bàn thao tác là giải pháp phù hợp cho các dây chuyền cần kết hợp vận chuyển sản phẩm với lắp ráp, kiểm tra hoặc đóng gói thủ công. Thiết bị giúp tận dụng không gian, giảm thao tác vận chuyển và tổ chức các công đoạn sản xuất theo một dòng liên tục.
Khi lựa chọn, doanh nghiệp nên xác định rõ kích thước sản phẩm, tải trọng, số vị trí thao tác, chiều cao bàn, tốc độ băng và yêu cầu môi trường. Với dây chuyền điện tử, khả năng kiểm soát tĩnh điện cũng cần được tính đến ngay từ khâu thiết kế.
Một hệ thống được thiết kế đúng ngay từ đầu sẽ giúp người vận hành thao tác thuận tiện hơn và dây chuyền hoạt động ổn định. Bên mình chuyên cung cấp các loại băng tải theo nhu cầu sản xuất. Hãy liên hệ với chúng tôi để được tư vấn cấu hình băng tải mini bàn thao tác phù hợp với mặt bằng và quy trình thực tế.
