Băng tải cánh bướm là một trong những thiết bị vận chuyển vật liệu phổ biến trong các ngành công nghiệp như thực phẩm, khoáng sản, sản xuất lắp ráp, và logistics. Nhờ khả năng vận chuyển nhanh chóng, linh hoạt và dễ dàng bảo trì, loại băng tải này ngày càng được ưa chuộng.
Tuy nhiên, để sử dụng hiệu quả, việc hiểu rõ cấu tạo và nguyên lý hoạt động của băng tải cánh bướm là vô cùng quan trọng. Trong bài viết này, Cosmovina sẽ phân tích chi tiết từng bộ phận cấu thành cũng như cơ chế hoạt động của loại băng tải này.
1. Băng tải cánh bướm là gì?

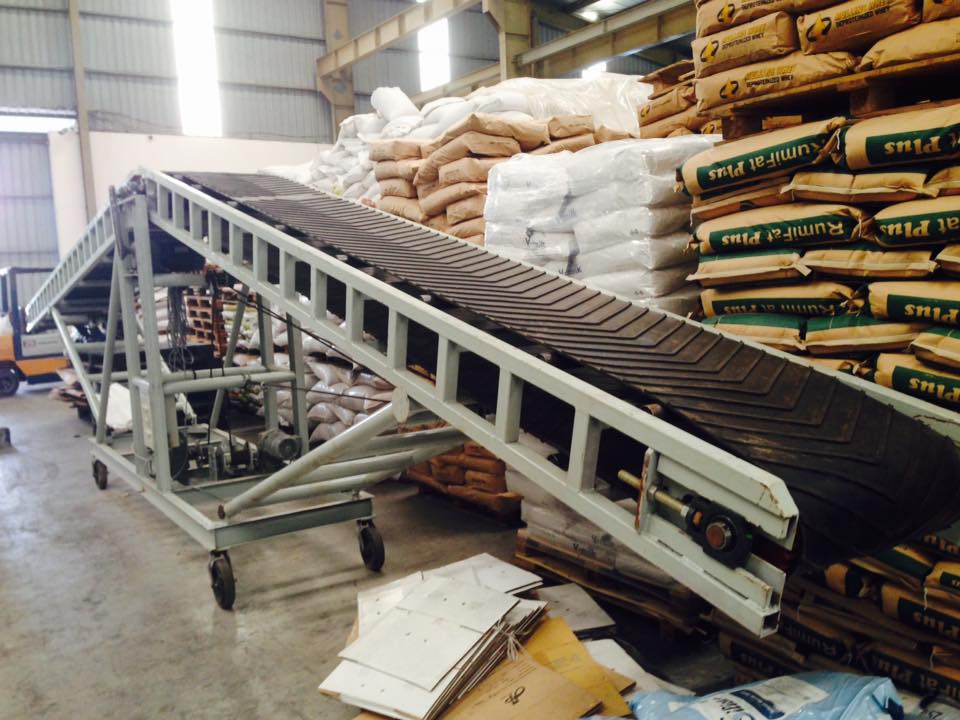

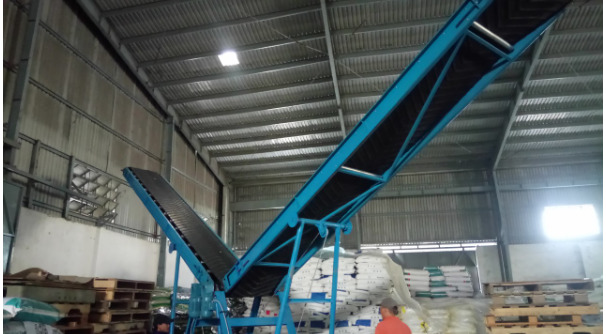

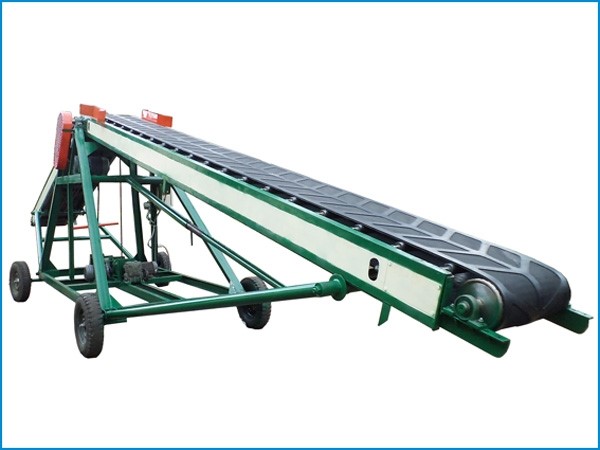

Băng tải cánh bướm, còn được gọi là băng tải con bướm, là một loại băng tải sử dụng các cánh bướm (winged plate) gắn trên dây hoặc khung băng tải để vận chuyển vật liệu rời hoặc bán thành phẩm theo hướng thẳng hoặc nghiêng. Nhờ thiết kế cánh bướm đặc biệt, vật liệu khi di chuyển ít bị rơi vãi, đồng thời khả năng bám vật liệu trên băng tốt hơn so với băng tải phẳng thông thường.
Loại băng tải này thường được ứng dụng trong việc:
- Vận chuyển hạt, bột, nguyên liệu thô.
- Tăng cường lưu thông vật liệu trong các dây chuyền sản xuất thực phẩm, nông sản.
- Vận chuyển các sản phẩm dạng bao, hộp nhỏ mà không cần nhiều người phụ giúp.
2. Cấu tạo của băng tải cánh bướm
Băng tải cánh bướm có cấu tạo tương đối đơn giản nhưng các bộ phận phải phối hợp nhịp nhàng để đảm bảo vận hành trơn tru. Các bộ phận chính bao gồm:
2.1. Khung băng tải
Khung băng tải là bộ phận chịu lực chính, quyết định độ bền và ổn định của toàn bộ hệ thống. Khung thường được làm bằng thép cacbon, thép không gỉ hoặc hợp kim nhôm, tùy vào môi trường vận hành.
Các đặc điểm chính:
- Chịu lực cao: đảm bảo băng tải không bị võng khi tải trọng lớn.
- Chống mài mòn: giảm thiểu hư hỏng do ma sát giữa vật liệu và khung.
- Dễ dàng lắp đặt: thường thiết kế theo modul, dễ tháo lắp, bảo trì.
2.2. Dây băng và cánh bướm
Dây băng là phần di chuyển trực tiếp, mang vật liệu từ đầu vào đến đầu ra. Điểm đặc biệt của băng tải cánh bướm là các cánh bướm gắn trên dây băng.
- Cánh bướm: là các tấm kim loại hoặc nhựa hình tam giác, có khả năng nâng vật liệu lên, tránh rơi vãi khi băng nghiêng hoặc vận chuyển nhanh.
- Dây băng: thường làm từ thép không gỉ hoặc nhựa chịu lực, đảm bảo tuổi thọ cao và ít bị giãn khi tải nặng.
Cấu tạo này giúp băng tải cánh bướm phù hợp với các dây chuyền nghiêng mà vật liệu không bị trượt ngược.
2.3. Hệ thống dẫn động
Hệ thống dẫn động bao gồm động cơ, bánh răng, puly và dây xích hoặc dây đai. Đây là bộ phận cung cấp năng lượng để băng tải hoạt động liên tục.
- Động cơ: thường là motor điện, có thể điều chỉnh tốc độ bằng biến tần.
- Puly và dây xích: truyền chuyển động từ động cơ đến dây băng, đồng thời chịu lực kéo vật liệu.
- Bộ giảm tốc: giúp giảm tốc độ động cơ xuống mức phù hợp, tăng tuổi thọ băng tải.
2.4. Con lăn và bộ phận hỗ trợ
Con lăn giúp dây băng di chuyển mượt mà và giảm ma sát với khung. Băng tải cánh bướm thường sử dụng:
- Con lăn chủ động: nằm ở đầu băng tải, gắn trực tiếp với động cơ.
- Con lăn bị động: nằm ở đầu cuối, hỗ trợ định hướng và cân bằng dây băng.
- Bộ điều chỉnh căng dây: đảm bảo dây băng luôn ở độ căng tối ưu, tránh trượt hoặc rơi vật liệu.
3. Nguyên lý hoạt động của băng tải cánh bướm
Nguyên lý hoạt động của băng tải cánh bướm dựa trên sự kết hợp giữa lực kéo của dây băng và thiết kế cánh bướm để vận chuyển vật liệu. Cụ thể:
-
Động cơ khởi động: khi cấp nguồn, động cơ điện bắt đầu quay, truyền lực qua puly và dây xích xuống dây băng.
-
Dây băng chuyển động: dây băng di chuyển liên tục theo hướng định trước, kéo theo các cánh bướm.
-
Cánh bướm nâng vật liệu: các cánh bướm đẩy vật liệu lên, giữ cố định, tránh rơi vãi, đặc biệt khi băng nghiêng hoặc di chuyển nhanh.
-
Vật liệu di chuyển đến đầu ra: vật liệu được vận chuyển theo băng đến điểm cần thiết, sau đó rơi ra hoặc được chuyển tiếp sang băng tải khác.
-
Hoạt động liên tục: băng tải hoạt động liên tục, các bộ phận điều chỉnh căng dây và con lăn giúp giữ dây băng ổn định, giảm mài mòn và hao hụt năng lượng.
Nhờ thiết kế thông minh này, băng tải cánh bướm có thể vận chuyển vật liệu hiệu quả mà không cần nhiều nhân công, giảm rủi ro thất thoát nguyên liệu và nâng cao năng suất.
4. Ưu điểm của băng tải cánh bướm
So với các loại băng tải truyền thống, băng tải cánh bướm mang lại nhiều lợi ích:
- Vận chuyển hiệu quả: phù hợp với vật liệu dạng rời, hạt, bột, tránh rơi vãi.
- Ứng dụng linh hoạt: có thể lắp đặt thẳng, nghiêng hoặc thậm chí trong không gian hạn chế.
- Bảo trì dễ dàng: các bộ phận cơ bản dễ tháo lắp, ít cần sửa chữa phức tạp.
- Tăng năng suất: vận chuyển liên tục, giảm thời gian và chi phí nhân công.
5. Một số lưu ý khi sử dụng băng tải cánh bướm
Để băng tải hoạt động ổn định và bền lâu, người dùng cần lưu ý:
- Kiểm tra dây băng và cánh bướm định kỳ: tránh hiện tượng đứt dây, gãy cánh bướm.
- Bảo dưỡng động cơ và hệ thống dẫn động: tra dầu mỡ đúng kỳ, kiểm tra bánh răng và puly.
- Điều chỉnh căng dây đúng mức: dây quá căng hoặc quá lỏng đều ảnh hưởng hiệu quả vận chuyển.
- Tránh quá tải: vận chuyển vật liệu vượt tải trọng thiết kế có thể gây hỏng băng, động cơ hoặc cánh bướm.
Băng tải cánh bướm là một giải pháp vận chuyển vật liệu hiện đại, hiệu quả và linh hoạt. Việc hiểu rõ cấu tạo và nguyên lý hoạt động của băng tải cánh bướm giúp doanh nghiệp sử dụng tối ưu thiết bị, giảm hao hụt nguyên liệu và tăng năng suất lao động.
