Trong ngành công nghiệp hiện đại, việc tối ưu hóa vận chuyển sản phẩm trong dây chuyền đóng gói đóng vai trò rất quan trọng. Một trong những thiết bị được sử dụng phổ biến và hiệu quả là băng tải xoắn ốc đóng gói.
Bài viết này, Cosmovina sẽ cung cấp cho bạn cái nhìn chi tiết về cấu tạo và nguyên lý hoạt động của băng tải xoắn ốc, từ đó giúp bạn hiểu rõ cách thiết bị này vận hành trong dây chuyền đóng gói.
1. Băng tải xoắn ốc là gì?

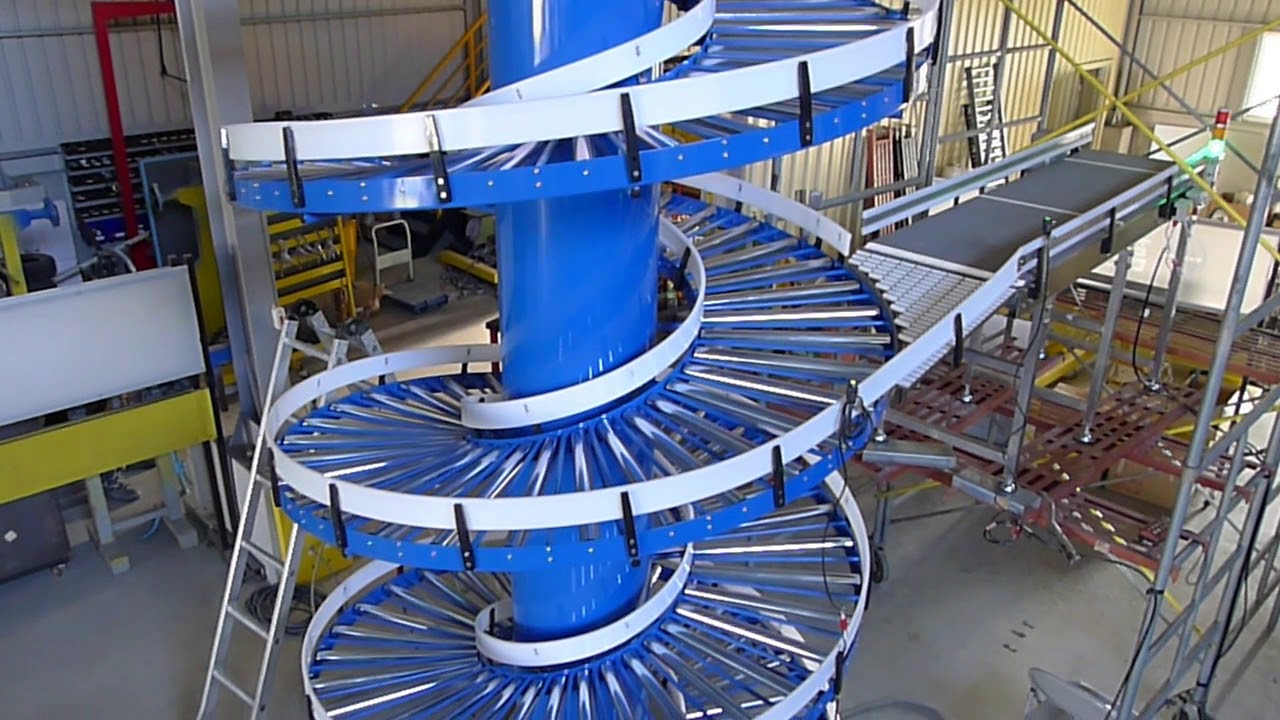

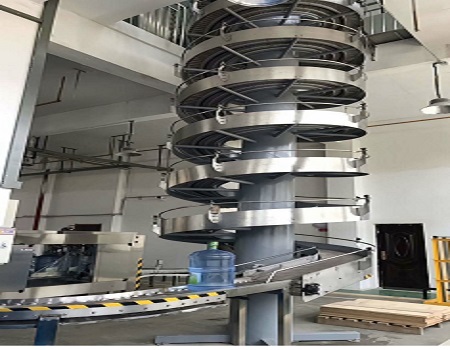

Băng tải xoắn ốc (Spiral Conveyor) là hệ thống băng tải được thiết kế theo dạng xoắn ốc, có khả năng vận chuyển sản phẩm theo chiều lên hoặc xuống một cách liên tục. Không giống như băng tải thẳng truyền thống, băng tải xoắn ốc giúp tối ưu hóa không gian nhà xưởng bằng cách sử dụng chiều cao thay vì diện tích mặt bằng rộng lớn.
Thiết kế này đặc biệt phù hợp với các dây chuyền đóng gói hiện đại, nơi các sản phẩm cần di chuyển giữa nhiều tầng, công đoạn hoặc cần tích hợp với máy đóng gói, máy dán nhãn, robot xếp pallet.
2. Cấu tạo của băng tải xoắn ốc đóng gói
Băng tải xoắn ốc bao gồm nhiều bộ phận kết hợp chặt chẽ, đảm bảo sản phẩm được vận chuyển ổn định và liên tục. Các thành phần chính bao gồm:
2.1 Khung băng tải (Frame)
Khung băng tải là bộ phận chịu lực chính, thường được làm từ thép sơn tĩnh điện, thép không gỉ hoặc hợp kim nhôm. Khung đảm bảo băng tải hoạt động ổn định, không rung lắc trong quá trình vận chuyển sản phẩm. Khung còn có tác dụng giữ các bộ phận khác như băng tải, trục dẫn động và thanh hướng dẫn đúng vị trí.
2.2 Băng tải (Belt)
Băng tải là bề mặt trực tiếp vận chuyển sản phẩm. Tùy thuộc vào loại sản phẩm và môi trường làm việc, băng tải có thể làm từ:
- PVC: phù hợp với các sản phẩm nhẹ, khô, không tiếp xúc trực tiếp với thực phẩm.
- PU: an toàn cho thực phẩm, bền, chịu nhiệt và dễ vệ sinh.
- Thép hoặc thép không gỉ: dùng cho các sản phẩm nặng hoặc yêu cầu chịu tải lớn.
Bề mặt băng tải thường phẳng hoặc có rãnh để giữ sản phẩm cố định khi di chuyển.
2.3 Trục dẫn động (Drive Shaft)
Trục dẫn động là bộ phận quan trọng, kết nối động cơ với băng tải. Trục truyền động giúp băng tải xoay liên tục theo hướng mong muốn, đảm bảo sản phẩm di chuyển đều và ổn định. Tùy thiết kế, trục có thể đi qua tâm của xoắn ốc hoặc nằm lệch để phù hợp với kích thước và tải trọng băng tải.
2.4 Động cơ và hộp số (Motor & Gearbox)
Băng tải xoắn ốc thường được trang bị động cơ điện kết hợp hộp số, giúp điều khiển tốc độ vận chuyển phù hợp với yêu cầu dây chuyền. Một số loại băng tải cao cấp có thể điều chỉnh tốc độ biến tần (inverter) để đồng bộ với các công đoạn khác trong dây chuyền đóng gói.
2.5 Thanh hướng dẫn (Guide Rail)
Thanh hướng dẫn được lắp hai bên băng tải để giữ sản phẩm ổn định khi di chuyển lên hoặc xuống. Thanh hướng dẫn có thể điều chỉnh theo chiều rộng sản phẩm, đảm bảo các sản phẩm nhỏ không bị rơi hoặc xê dịch trong quá trình vận chuyển.
2.6 Hệ thống khung phụ và chân đỡ (Support Frame & Legs)
Hệ thống khung phụ và chân đỡ giúp băng tải cố định trên mặt sàn hoặc giữa các tầng, đồng thời chịu lực tải trọng của toàn bộ sản phẩm và băng tải. Chân đỡ thường có thể điều chỉnh chiều cao để phù hợp với bố trí nhà xưởng.
2.7 Hệ thống cảm biến và an toàn
Các băng tải xoắn ốc hiện đại thường được trang bị cảm biến phát hiện sản phẩm, công tắc dừng khẩn cấp, tấm chắn bảo vệ, giúp vận hành an toàn và giảm thiểu rủi ro tai nạn cho công nhân.
3. Nguyên lý hoạt động của băng tải xoắn ốc
Nguyên lý hoạt động của băng tải xoắn ốc dựa trên sự kết hợp giữa chuyển động quay của băng tải và lực dẫn hướng của trục xoắn. Các bước vận hành cơ bản bao gồm:
3.1 Vận chuyển sản phẩm theo chiều cao
Khi động cơ được cấp điện, trục dẫn động quay, kéo theo băng tải xoay quanh trục trung tâm. Nhờ thiết kế xoắn ốc, sản phẩm được dẫn lên hoặc xuống giữa các tầng mà không cần băng tải dài trải theo mặt bằng. Điều này giúp tiết kiệm không gian và tăng hiệu quả dây chuyền.
3.2 Giữ sản phẩm ổn định
Thanh hướng dẫn hai bên băng tải giữ sản phẩm ở vị trí cố định, đảm bảo không bị xê dịch hay rơi rớt trong quá trình vận chuyển. Bề mặt băng tải được thiết kế ma sát vừa đủ để di chuyển sản phẩm mượt mà nhưng vẫn giữ được ổn định.
3.3 Đồng bộ với dây chuyền đóng gói
Tốc độ băng tải xoắn ốc được điều chỉnh để đồng bộ với các máy đóng gói, máy dán nhãn hoặc robot xếp pallet, đảm bảo sản phẩm đi qua từng công đoạn một cách liên tục và chính xác. Một số hệ thống có thể tích hợp cảm biến phát hiện sản phẩm để tự động dừng khi có sự cố hoặc quá tải.
3.4 Bảo trì và vệ sinh dễ dàng
Thiết kế băng tải xoắn ốc cho phép tháo rời băng tải, trục và thanh hướng dẫn để vệ sinh hoặc bảo trì định kỳ, đặc biệt quan trọng trong ngành thực phẩm và dược phẩm, nơi yêu cầu vệ sinh nghiêm ngặt.
4. Lợi ích của băng tải xoắn ốc trong dây chuyền đóng gói
Hiểu về cấu tạo và nguyên lý hoạt động giúp chúng ta nhận ra những lợi ích nổi bật của băng tải xoắn ốc:
- Tiết kiệm diện tích nhà xưởng: Di chuyển sản phẩm theo chiều cao thay vì kéo dài băng tải theo mặt bằng.
- Vận chuyển liên tục và ổn định: Giảm thiểu rủi ro hư hỏng sản phẩm.
- Linh hoạt với nhiều loại sản phẩm: Thích hợp với thực phẩm, dược phẩm, bao bì, linh kiện điện tử và sản phẩm công nghiệp nặng.
- Giảm chi phí đầu tư và vận hành: Ít băng tải thẳng, ít motor và phụ kiện hơn.
- An toàn và dễ bảo trì: Trang bị cảm biến, công tắc khẩn cấp, dễ vệ sinh.
5. Ứng dụng thực tế của băng tải xoắn ốc đóng gói
- Ngành thực phẩm và đồ uống: Vận chuyển bánh kẹo, chai nước, hộp sữa giữa các công đoạn chiết rót, dán nhãn, đóng thùng.
- Ngành dược phẩm: Di chuyển viên nang, chai lọ, thuốc theo tiêu chuẩn GMP.
- Ngành bao bì và đóng gói: Di chuyển thùng carton, túi đóng gói từ công đoạn xếp sản phẩm đến lưu trữ hoặc đóng pallet.
- Ngành điện tử: Vận chuyển bo mạch, linh kiện nhỏ giữa các trạm lắp ráp.
- Ngành công nghiệp nặng: Vận chuyển linh kiện kim loại hoặc sản phẩm công nghiệp nặng.
Băng tải xoắn ốc đóng gói là thiết bị không thể thiếu trong các dây chuyền sản xuất hiện đại, giúp vận chuyển sản phẩm theo chiều cao, tối ưu diện tích và tăng năng suất. Hiểu rõ cấu tạo và nguyên lý hoạt động giúp các nhà máy lựa chọn, lắp đặt và vận hành băng tải hiệu quả, đồng thời đảm bảo an toàn và tiết kiệm chi phí.
Với khả năng vận chuyển liên tục, linh hoạt với nhiều loại sản phẩm và dễ dàng tích hợp vào dây chuyền đóng gói hiện có, băng tải xoắn ốc là giải pháp lý tưởng cho các doanh nghiệp muốn tối ưu hóa quy trình sản xuất, nâng cao hiệu quả và giảm chi phí vận hành.
