Băng chuyền công nghiệp (hay băng tải công nghiệp) là thiết bị cốt lõi trong các dây chuyền sản xuất hiện đại, giúp tối ưu hóa thời gian và giải phóng sức lao động. Để vận hành và lựa chọn được hệ thống phù hợp, việc hiểu rõ cấu tạo băng chuyền công nghiệp cũng như cách thức hoạt động của chúng là điều vô cùng cần thiết.
Bài viết dưới đây sẽ cung cấp cái nhìn chi tiết và toàn diện nhất về chủ đề này.
1. Chi tiết cấu tạo băng chuyền công nghiệp
Một hệ thống băng tải vận hành trơn tru là sự kết hợp đồng bộ của nhiều cụm chi tiết cơ khí và thiết bị điện. Nhìn chung, cấu tạo băng chuyền công nghiệp tiêu chuẩn bao gồm các bộ phận chính sau:
Dây băng chuyền (Băng tải)
Đây là bộ phận trực tiếp tiếp xúc và nâng đỡ hàng hóa trong suốt quá trình vận chuyển. Tùy thuộc vào đặc thù ngành nghề, vật liệu cấu tạo mặt băng tải sẽ khác nhau:
-
Dây PVC/PU: Phổ biến trong ngành thực phẩm, đóng gói, điện tử nhờ bề mặt sạch, kháng dầu và an toàn vệ sinh.
-

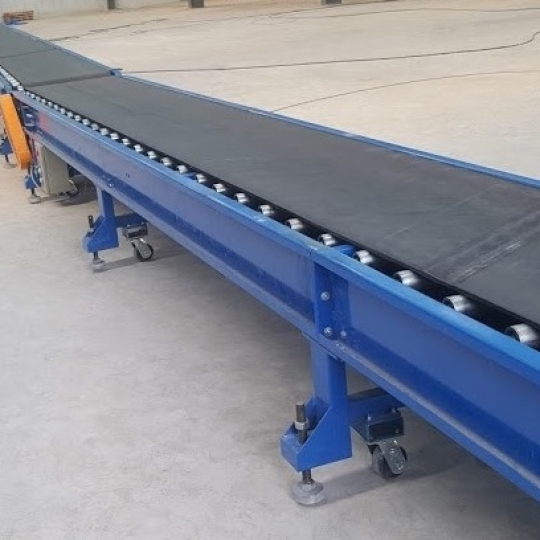

Dây cao su: Có độ bền cao, chịu lực và chống mài mòn tốt, chuyên dùng để tải vật liệu nặng, thô như than, đá, xi măng.
-
Xích lưới hoặc xích tấm (Inox/Nhựa): Thường gặp trong các lò sấy, môi trường nhiệt độ cao hoặc ngành sản xuất chai lọ, nước giải khát.
Khung băng chuyền
Đóng vai trò như "xương sống" trong cấu tạo băng chuyền công nghiệp, có nhiệm vụ nâng đỡ toàn bộ hệ thống và chịu tải trọng của hàng hóa. Khung thường được gia công bằng:
-
Nhôm định hình (trọng lượng nhẹ, dễ lắp ráp, tính thẩm mỹ cao).
-
Inox 304 (chống gỉ sét, chuyên dùng cho ngành thực phẩm, y tế).
-
Thép sơn tĩnh điện (chịu tải cực tốt, chi phí tối ưu cho nhà xưởng nặng).
Động cơ giảm tốc (Motor) và Hệ thống truyền động
Là nguồn cấp động lực cho toàn bộ hệ thống. Động cơ giảm tốc giúp kiểm soát tốc độ quay ổn định, kết hợp với nhông xích hoặc dây đai để truyền lực tới trục lô (rulo).
Hệ thống tang cuốn (Rulo chủ động và Rulo bị động)
-
Rulo chủ động: Được kết nối trực tiếp với động cơ, có nhiệm vụ quay liên tục để kéo dây băng chuyển động nhờ lực ma sát.
-
Rulo bị động: Đặt ở phía đối diện (cuối băng chuyền), có vai trò điều hướng vòng quay của dây và tích hợp thêm cơ cấu tăng đưa để điều chỉnh độ căng/trùng của dây băng.
Con lăn đỡ (Rollers)
Được bố trí dọc theo chiều dài khung. Hệ thống con lăn đỡ giúp mặt dây băng không bị võng xuống khi tải hàng nặng, giảm ma sát trượt và giúp băng tải vận hành êm ái hơn.
Tủ điều khiển và thiết bị ngoại vi
Bao gồm biến tần (Inverter) để điều chỉnh tốc độ nhanh/chậm, các nút nhấn hành trình, cảm biến vật cản (Sensor) và nút dừng khẩn cấp (Emergency Stop) để đảm bảo an toàn tuyệt đối khi xảy ra sự cố.
2. Nguyên lý hoạt động của băng chuyền công nghiệp
Bên cạnh cấu tạo băng chuyền công nghiệp, nguyên lý vận hành của hệ thống này dựa trên cơ chế truyền động ma sát liên tục khá đơn giản nhưng cực kỳ hiệu quả:
[Cấp điện] ➔ [Động cơ quay] ➔ [Rulo chủ động chuyển động] ➔ [Ma sát kéo Dây băng chạy vòng tròn] ➔ [Hàng hóa di chuyển]
-
Khởi động: Khi tủ điện cấp nguồn, động cơ giảm tốc hoạt động, truyền mô-men xoắn làm quay trục Rulo chủ động.
-
Tạo chuyển động tịnh tiến: Nhờ lực ma sát giữa bề mặt Rulo chủ động và mặt dưới của dây băng, dây băng tải bắt đầu chuyển dịch tịnh tiến theo một chu trình khép kín xung quanh 2 đầu Rulo.
-
Vận tải hàng hóa: Hàng hóa hoặc nguyên vật liệu được cấp vào đầu băng chuyền. Dưới sự dịch chuyển liên tục của dây băng (được nâng đỡ bởi các con lăn), hàng hóa sẽ di chuyển trơn tru đến điểm đích ở cuối băng chuyền để chuyển sang công đoạn tiếp theo.
3. Ứng dụng thực tế nhờ tối ưu cấu tạo
Nhờ sự linh hoạt trong cấu tạo băng chuyền công nghiệp, thiết bị này có thể biến đổi đa dạng hình dáng để phục vụ nhiều mục đích khác nhau:
-

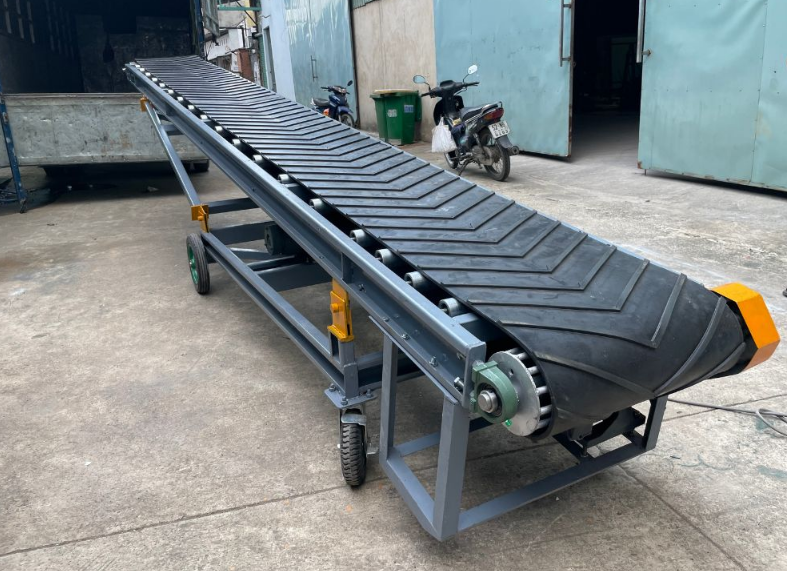

Băng tải góc nghiêng: Tích hợp thêm gờ cao su trên mặt dây để vận chuyển hàng lên cao hoặc xuống thấp mà không bị trượt.
-

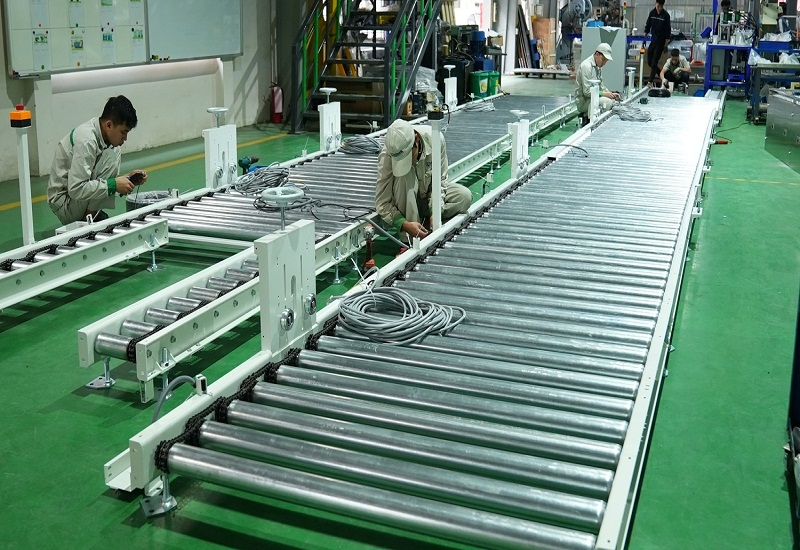

Băng tải con lăn tự do: Thay thế hoàn toàn dây băng bằng dàn con lăn, lợi dụng lực đẩy tay hoặc độ dốc trọng lực để di chuyển các thùng hàng lớn trong kho bãi.
-

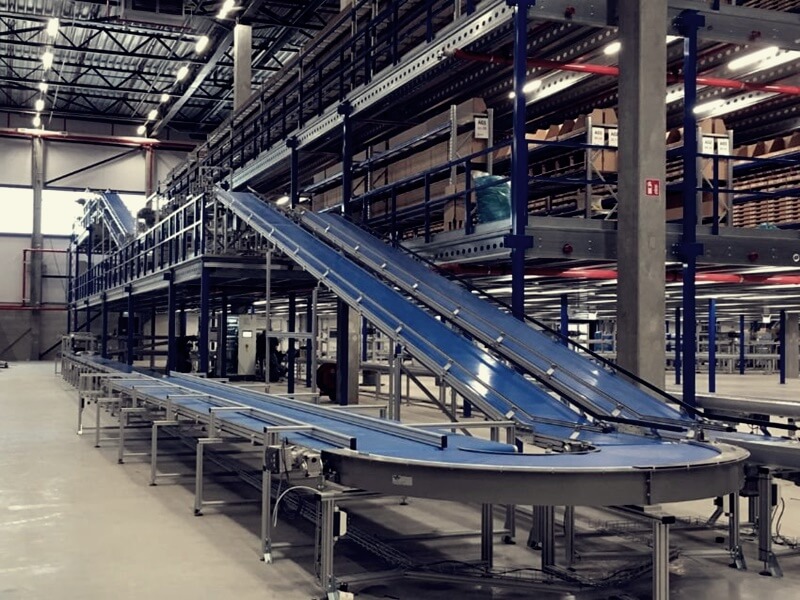

Băng tải cong: Thiết kế khung và dây xích đặc biệt để chuyển hướng hàng hóa 90° hoặc 180° tại các góc hẹp trong nhà xưởng.
Việc nắm rõ thành phần cấu tạo băng chuyền công nghiệp và nguyên lý vận hành giúp doanh nghiệp dễ dàng lên phương án thiết kế, bảo trì định kỳ (như tra dầu mỡ con lăn, cân chỉnh độ căng dây băng), từ đó kéo dài tuổi thọ thiết bị và tối ưu hóa chi phí sản xuất.
