Để đầu tư hệ thống băng tải tối ưu và bền bỉ, việc tính toán chính xác công suất motor là điều cực kỳ quan trọng. Chọn motor quá nhỏ sẽ gây quá tải, cháy máy; chọn quá lớn lại gây lãng phí điện năng. Vậy cùng tìm hiểu xem hưỡng dẫn chi tiết cách tính công suất băng chuyền chuẩn xác giúp doanh nghiệp tối ưu chi phí và đảm bão độ bền cho hệ thống.
Các thông số đầu vào cần được xác định
-
Tải trọng: Bao gồm khối lượng hàng hóa cần vận chuyển, khối lượng băng tải và các bộ phận khác.
-
Tốc độ băng tải: Tốc độ di chuyển của hàng hóa trên băng.
-
Hệ số ma sát: Giá trị thể hiện lực cản do ma sát giữa các bộ phận trong hệ thống băng tải.
-
Hiệu suất: Thể hiện tỷ lệ công suất hữu ích mà động cơ cung cấp so với công suất tiêu thụ.
Các bước tính công suất dộng cơ băng tải
Bước 1: Tính tổng lực kéo của băng tải (F)
Lực kéo của dộng cơ cần phải thắng được lực ma sát của toàn bộ hệ thống (khi chạy ngang) và lực trọng trường (nếu kéo hàng lê dốc)
F = (m x g) + (μ x m x g x v) + (Fp)
Trong đó:
-
m: Khối lượng tổng cộng (kg)
-
g: Gia tốc trọng lực (m/s²)
-
μ: Hệ số ma sát
-
Fp: Lực cản ma sát tại puli (N)
Bước 2: Tính công suất trên trục chủ động (P0)
Sau khi có tổng lực kéo F và vận tốc di chuyển V, ta tính được công suất cơ học cần thiết ngay tại trục của rulo chủ động (đơn vị Watt - W):
P0 = F x V
Để đổi sang đơn vị Kilowatt (kW) phổ biến của các dòng motor hiện nay bạn cần chia kết quả cho 1000:
P0 (kW0) = (Fx V)/1000
Bước 3: Tính Công suất động cơ thực tế cần mua (P)
Trong thực tế, khi lực truyền từ motor qua hộp số giản tốc, qua nhông xích hoặc dây đai rồi mới đến trục rulo, Năng lượng sẽ bị hao hụt do ma sát bên trong các khớp truyền động này. Do đó, công suất motor trên thực tế cần phải lớn hươn cống suất trên trục.
Công thức tính công suất động cơ:
P = P0/η x K
Trong đó:
-
η: Hiệu suất của hệ thống truyền động (Hộp số giản tốc thường có hiệu suất thường 0.8 – 0.9).
-
K Hệ số dự phòng an toàn (thường chọn từ 1.1 đến 1.3 để bù đắp cho n hững trường hợp dòng điện không ổn định hoặc xưởng xếp hàng quá tải đột xuất)
Ví dụ thực tế khi áp dụng công thức:

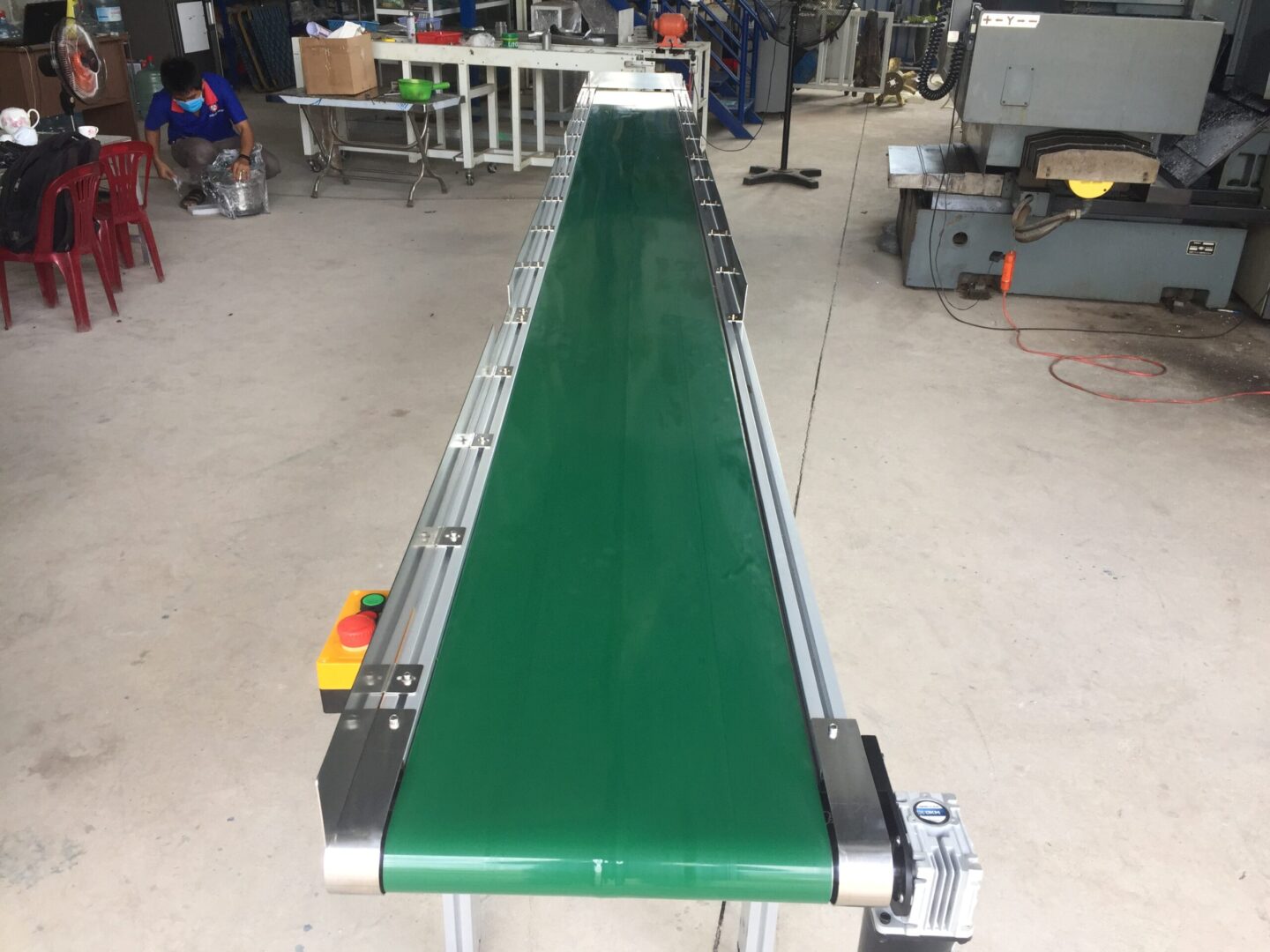

Ví dụ 1: Bạn cần thiết kế một băng tải PVC chạy ngang dài 10m để vận chuyển các thùng hàng.
-
Tổng khối lượng thùng hàng xếp kín trên băng tải tại một thời điểm tối đa là W = 500 kg.
-
Khối lượng dây băng tải ước tính: Wb = 50 kg
-
Tốc độ băng tải yêu cầu: V= 0,5 m/s
-
Hệ số ma sát hệ thống sử dụng con lăn: μ = 0,1
-
Chọn hệ số dự phòng K = 1,2 và hiệu suất truyền động η = 0,8
Lời giải:
-
Tính lực kéo F:
F = (550 x 10) + (0,1x550x10x0,5)+0 = 5775N
-
Tính công suất trên trục P0:
P0 = 550x0,5=275W=0,275kW
-
Tính công suất motor thực tế P
P=0,275/0,8x1,2=0,4125kW
Kết luận: Với kết quả tính ra là $0.4125 \, \text{kW}$, đối chiếu với các dải công suất motor tiêu chuẩn trên thị trường, bạn nên chọn mua loại động cơ giảm tốc có công suất 0.4 kW (hoặc tương đương 1/2 HP) hoặc chọn dư lên phân khúc 0.75 kW (1 HP) nếu muốn hệ thống chạy dư tải hoàn toàn thoải mái.
Những lưu ý thực tế khi chọn motor băng tải
Bên cạnh việc áp dụng công thức toán học, khi làm việc với đơn vị chế tạo băng tải, bạn cần lưu ý thêm các yếu tố thực tế sau:
-
Mô-men xoắn lúc khởi động: Băng tải nặng nhất là lúc vừa bật máy, khi hệ thống đang đứng yên và chứa đầy hàng. Motor cần có momen khởi động lớn, vì vậy nên ưu tiên chọn loại động cơ ba pha (3-phase) kết hợp biến tần để khởi động mượt mà hơn dòng điện 1 pha gia dụng.
-
Tỷ số truyền của hộp giảm tốc: Động cơ điện thông thường có tốc độ quay rất nhanh (khoảng 1450 vòng/phút), trong khi rulo băng tải chỉ cần quay vài chục vòng/phút. Bạn cần chọn hộp giảm tốc có tỷ số truyền ($i$) phù hợp để vừa giảm tốc độ, vừa tăng lực kéo (momen) cho trục rulo.
Hy vọng bài viết này giúp bạn có cái nhìn tổng quan và tự tính toán được công suất băng tải cho nhà xưởng của mình. Nếu bạn gặp khó khăn trong việc xác định các hệ số ma sát hoặc muốn tối ưu thiết kế cho một lộ trình phức tạp, hãy để lại thông tin cụ thể về loại hàng hóa để nhận được tư vấn kỹ thuật chuyên sâu hơn!
