Công tắc giới hạn là thiết bị quan trọng trong hệ thống điều khiển băng tải, giúp giám sát vị trí, phát hiện vật thể và bảo vệ thiết bị khỏi các sự cố ngoài ý muốn. Việc lựa chọn đúng loại công tắc không chỉ nâng cao độ an toàn mà còn giúp hệ thống vận hành ổn định, giảm thời gian dừng máy và kéo dài tuổi thọ thiết bị.
1. Công tắc giới hạn là gì?
Công tắc giới hạn, hay còn gọi là Limit Switch, là thiết bị điện cơ được sử dụng để phát hiện vị trí hoặc hành trình của vật thể. Khi một chi tiết cơ khí tác động lên cần gạt, con lăn hoặc đầu nhấn của công tắc, tiếp điểm bên trong sẽ thay đổi trạng thái để gửi tín hiệu đến hệ thống điều khiển.
Trong hệ thống băng tải, thiết bị này thường được lắp tại điểm đầu, điểm cuối hoặc các vị trí cần kiểm soát hành trình. Nhờ đó, băng tải có thể tự động dừng, đổi hướng hoặc kích hoạt các thiết bị khác theo chương trình đã cài đặt.

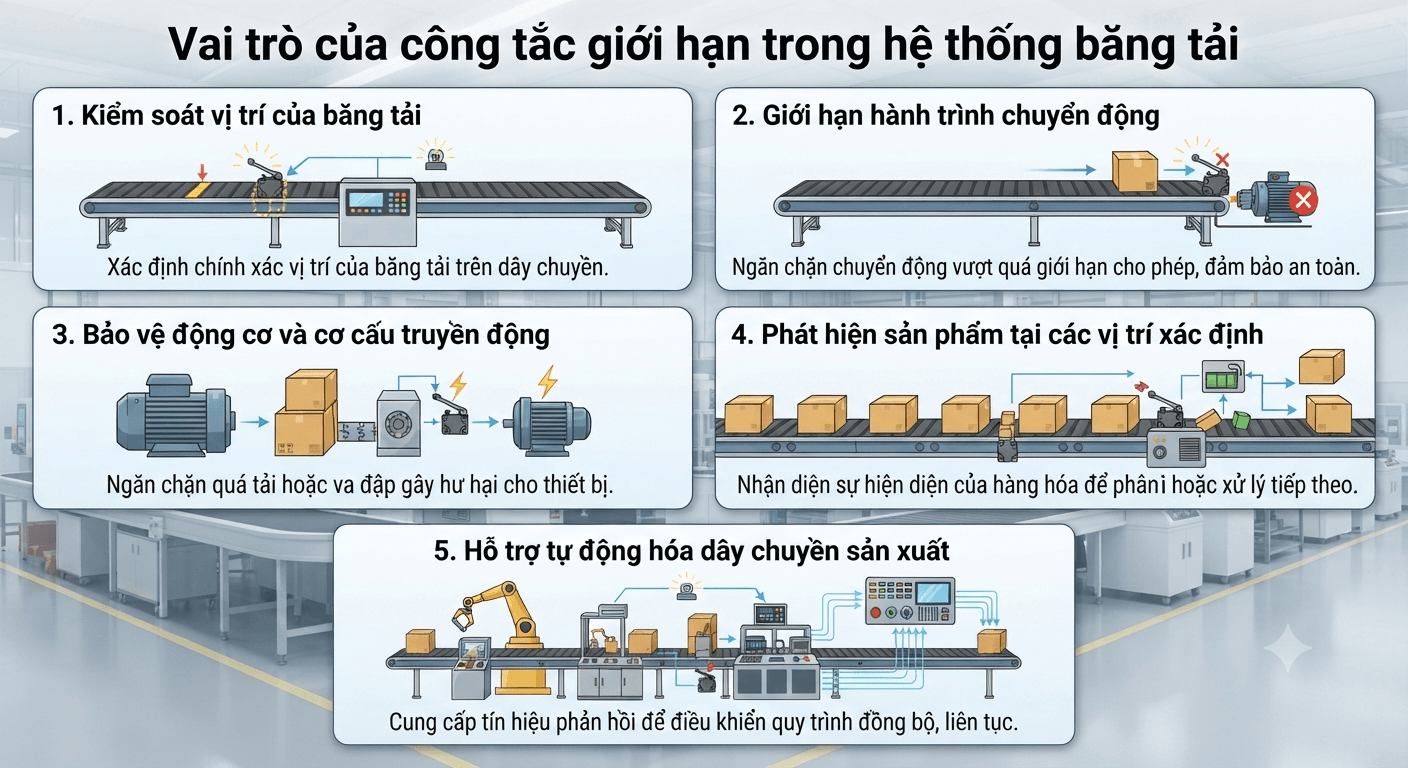

2. Vai trò của công tắc giới hạn trong hệ thống băng tải
Không chỉ đơn thuần là thiết bị đóng ngắt tín hiệu, công tắc giới hạn còn góp phần nâng cao hiệu quả vận hành.
Một số vai trò quan trọng gồm:
- Kiểm soát vị trí của băng tải.
- Giới hạn hành trình chuyển động.
- Bảo vệ động cơ và cơ cấu truyền động.
- Phát hiện sản phẩm tại các vị trí xác định.
- Hỗ trợ tự động hóa dây chuyền sản xuất.
- Giảm nguy cơ va chạm và quá hành trình.
3. Cấu tạo và nguyên lý hoạt động của công tắc giới hạn
Hiểu rõ cấu tạo sẽ giúp lựa chọn đúng thiết bị và sử dụng hiệu quả hơn trong từng ứng dụng.
3.1. Cấu tạo cơ bản
Một công tắc giới hạn thông thường gồm các bộ phận chính sau:
- Vỏ bảo vệ.
- Đầu tác động.
- Cơ cấu truyền động.
- Tiếp điểm điện.
- Lò xo hồi vị.
- Đầu đấu dây.
Tùy từng dòng sản phẩm, đầu tác động có thể là cần gạt, con lăn, đầu nhấn hoặc cần xoay.
3.2. Nguyên lý hoạt động
Khi vật thể trên băng tải tiếp xúc với đầu tác động, cơ cấu bên trong sẽ làm thay đổi trạng thái của tiếp điểm điện.
Tín hiệu này được truyền đến PLC hoặc bộ điều khiển để thực hiện các lệnh như dừng băng tải, đảo chiều, đếm sản phẩm hoặc kích hoạt thiết bị khác trong dây chuyền.
Sau khi lực tác động được loại bỏ, lò xo sẽ đưa công tắc trở về trạng thái ban đầu.

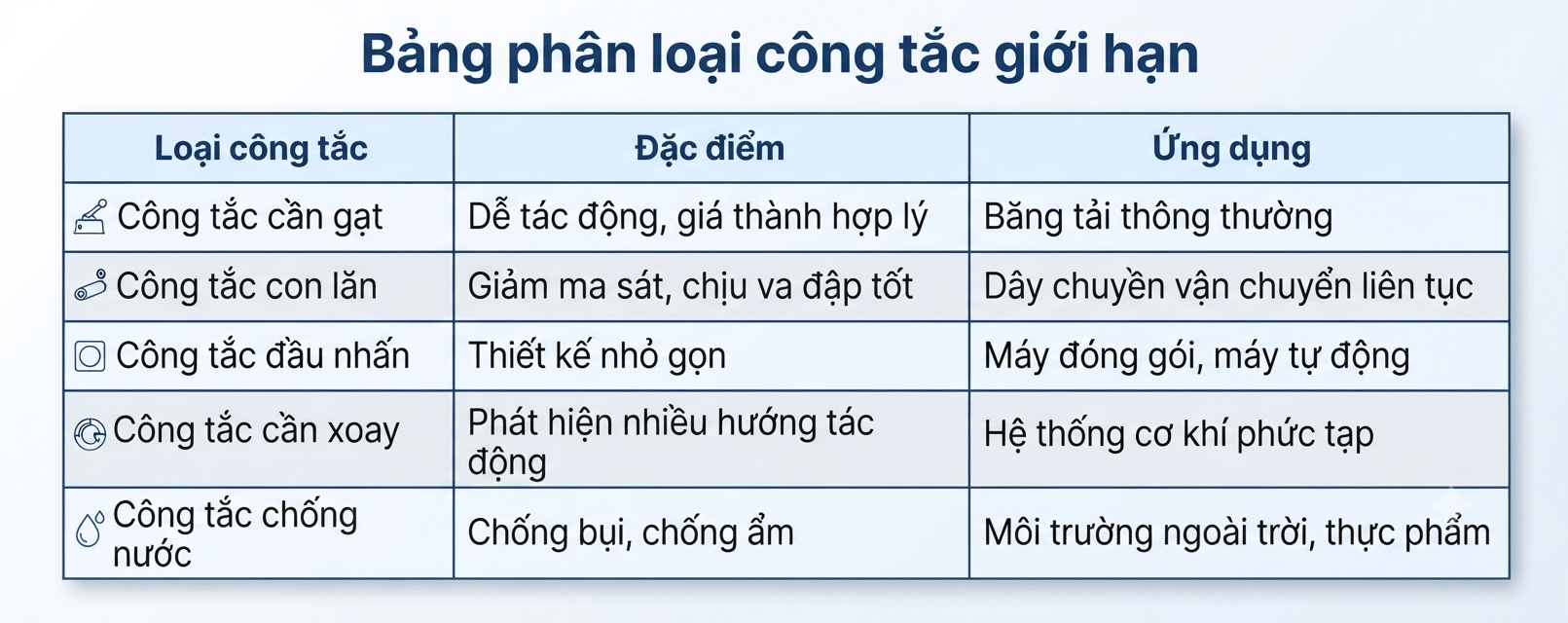

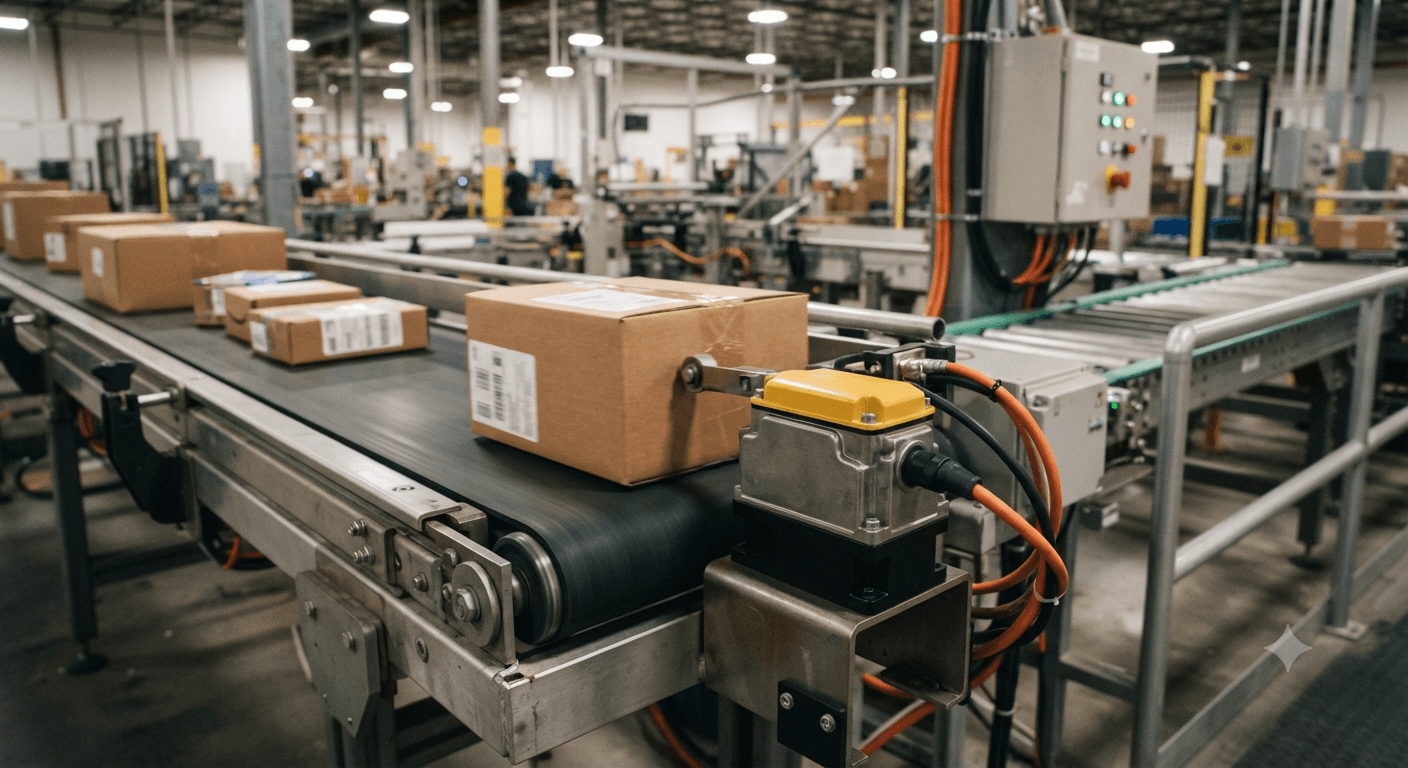

4. Các loại công tắc giới hạn được sử dụng trong hệ thống băng tải
Hiện nay có nhiều loại công tắc giới hạn với thiết kế và nguyên lý tác động khác nhau. Việc lựa chọn đúng loại sẽ giúp hệ thống hoạt động ổn định và phù hợp với điều kiện làm việc.
4.1. Công tắc giới hạn cần gạt
Đây là loại được sử dụng phổ biến nhất trong các hệ thống băng tải.
Thiết bị hoạt động khi vật thể tác động trực tiếp vào cần gạt, làm thay đổi trạng thái tiếp điểm bên trong. Nhờ cấu tạo đơn giản, loại công tắc này có giá thành hợp lý và dễ thay thế.
Ưu điểm:
- Cấu tạo đơn giản.
- Dễ lắp đặt.
- Chi phí đầu tư thấp.
- Độ bền khá cao.
Hạn chế:
- Dễ bị mài mòn nếu va chạm liên tục.
- Không phù hợp với tốc độ quá cao.

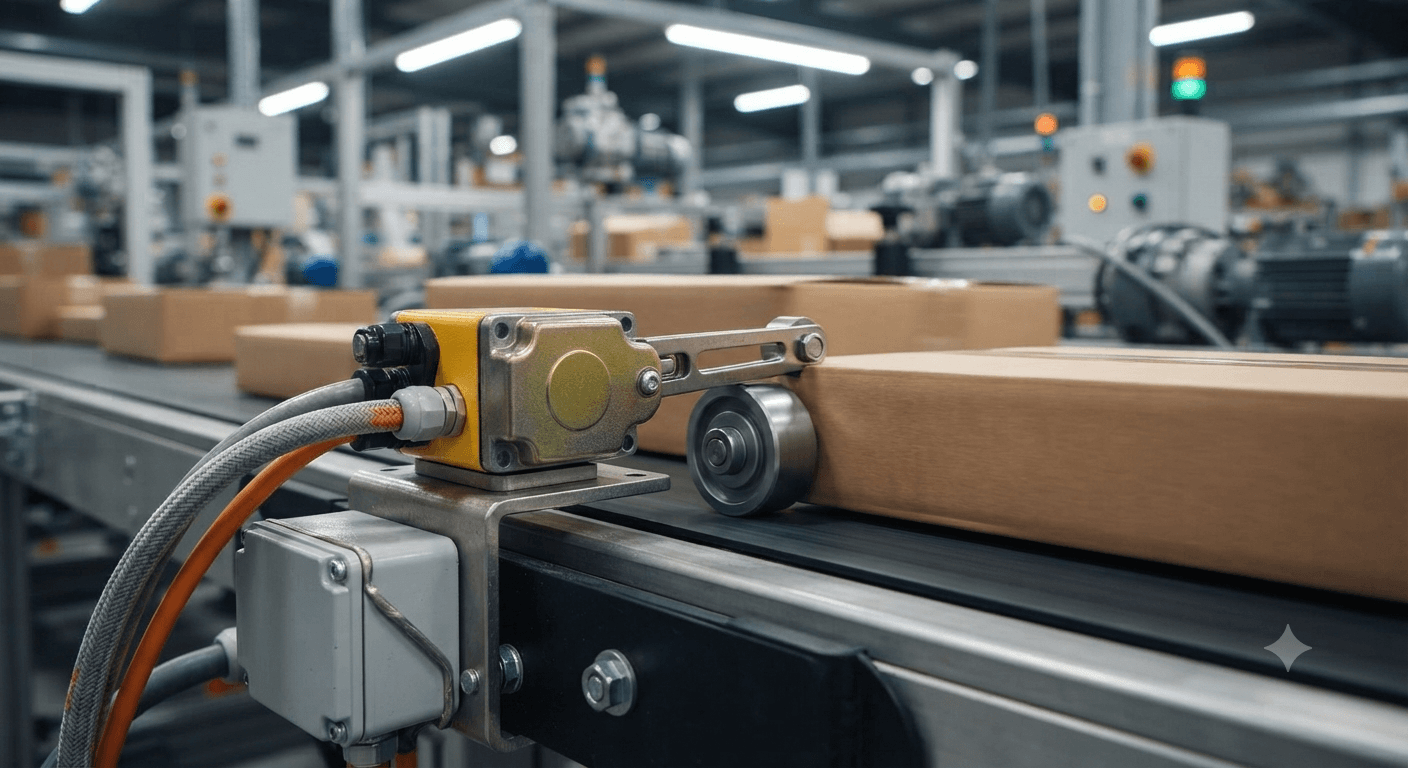

4.2. Công tắc giới hạn con lăn
Loại công tắc này sử dụng con lăn ở đầu tác động nhằm giảm ma sát khi tiếp xúc với vật thể.
Con lăn giúp thiết bị hoạt động êm hơn và hạn chế mài mòn trong quá trình vận hành liên tục. Đây là lựa chọn phổ biến trong các dây chuyền sản xuất có tần suất hoạt động cao.
Ưu điểm:
- Hoạt động ổn định.
- Giảm lực tác động.
- Tuổi thọ cao.
- Phù hợp dây chuyền liên tục.
Hạn chế:
- Giá thành cao hơn loại cần gạt.
- Cần vệ sinh định kỳ để tránh bụi bẩn làm kẹt con lăn.
4.3. Công tắc giới hạn đầu nhấn
Loại này hoạt động khi vật thể nhấn trực tiếp vào đầu công tắc.
Nhờ kích thước nhỏ gọn, công tắc đầu nhấn thường được lắp trong các thiết bị tự động hoặc không gian hẹp.
Ưu điểm:
- Thiết kế nhỏ.
- Phản hồi nhanh.
- Dễ tích hợp.
Hạn chế
- Chỉ phù hợp với hướng tác động cố định.
- Không thích hợp cho tải trọng va đập lớn.

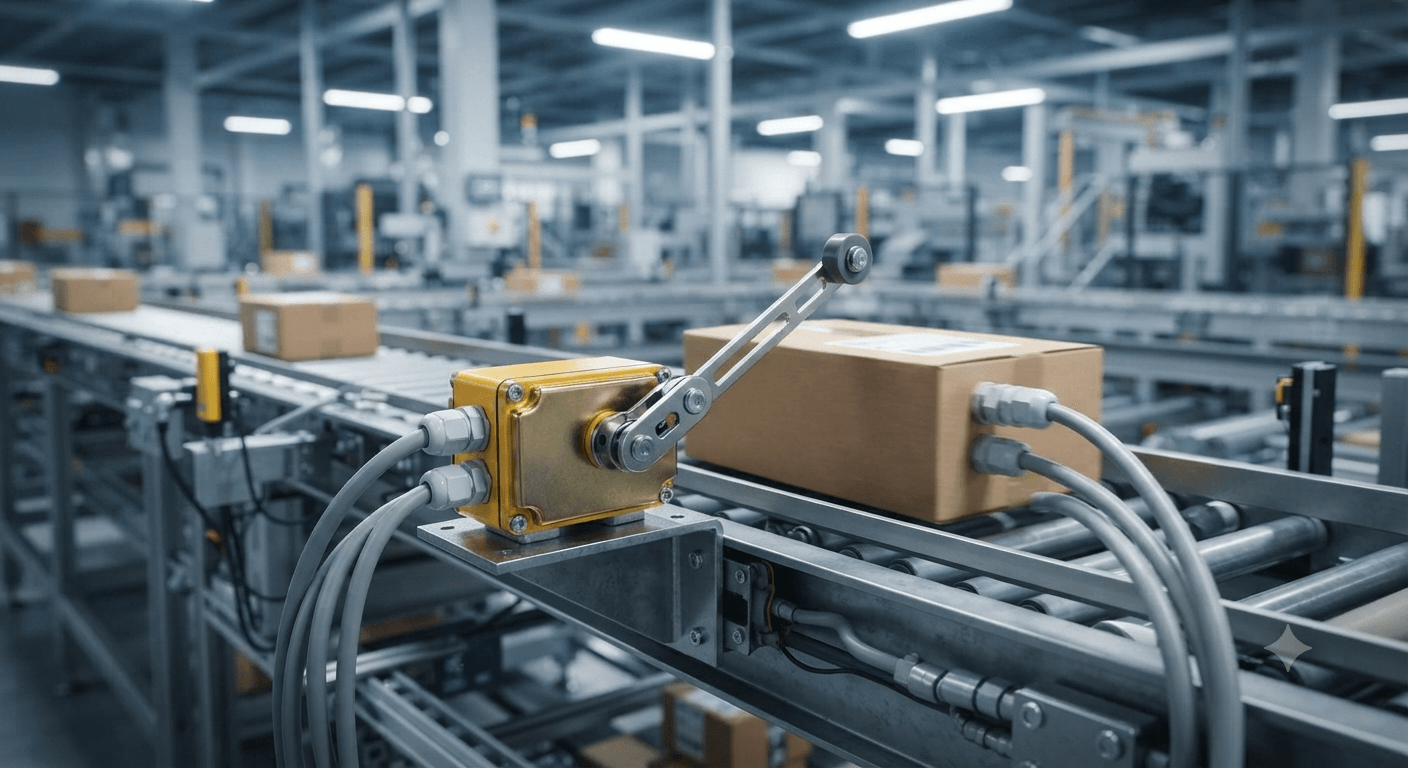

4.4. Công tắc giới hạn cần xoay
Công tắc cần xoay được thiết kế với tay gạt có thể điều chỉnh nhiều góc khác nhau. Khi vật thể tiếp xúc từ nhiều hướng, tay gạt sẽ truyền lực đến cơ cấu tiếp điểm để phát tín hiệu điều khiển.
Loại công tắc giới hạn này phù hợp với các hệ thống băng tải có kết cấu phức tạp hoặc những vị trí khó bố trí công tắc thông thường.
Ưu điểm:
- Có thể tác động từ nhiều hướng.
- Linh hoạt trong quá trình lắp đặt.
- Phù hợp với nhiều loại băng tải.
- Độ bền cơ học cao.
Hạn chế:
- Giá thành cao hơn một số dòng phổ thông.
- Cần điều chỉnh đúng góc tác động để đạt hiệu quả tối ưu.

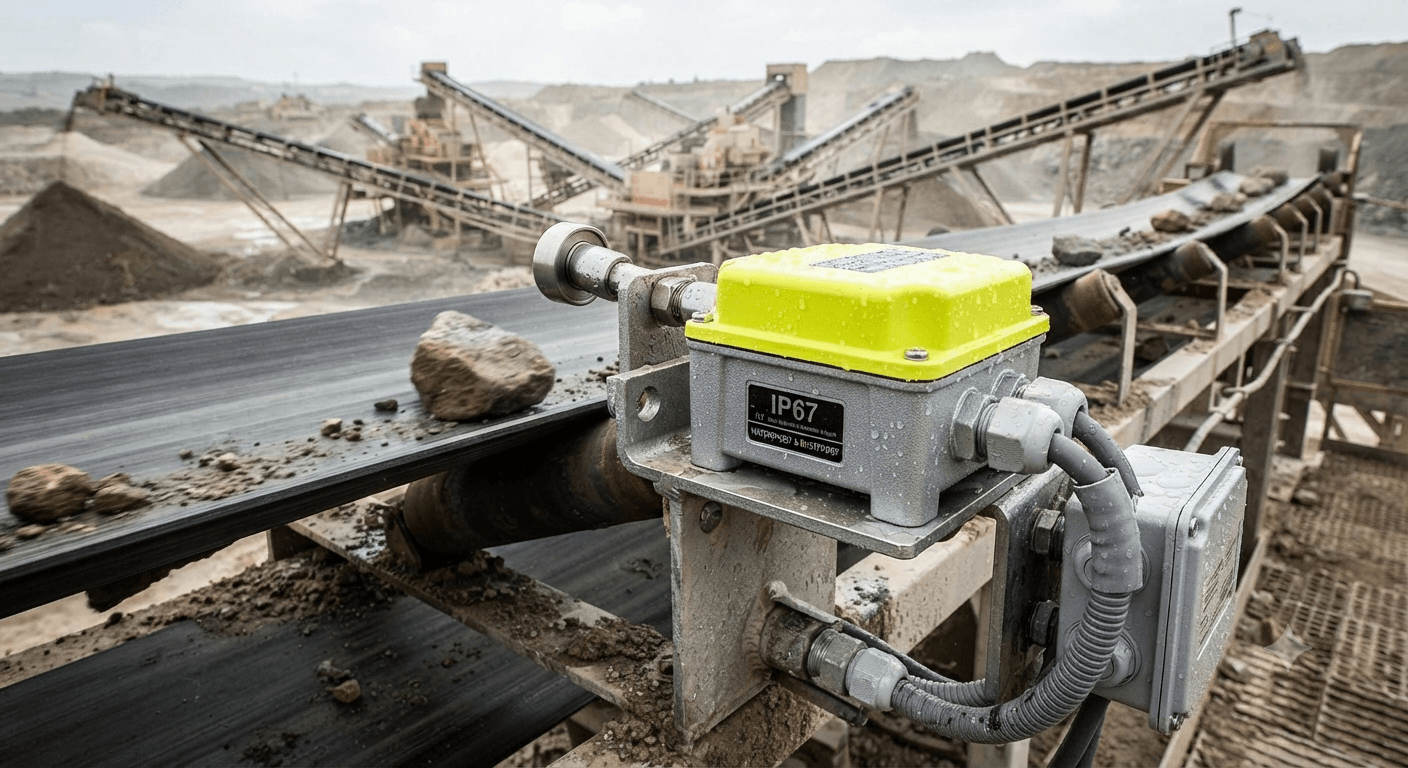

4.5. Công tắc giới hạn chống nước và chống bụi
Trong ngành thực phẩm, khai khoáng hoặc sản xuất ngoài trời, môi trường thường có độ ẩm cao và nhiều bụi bẩn. Khi đó, các dòng công tắc đạt tiêu chuẩn IP65, IP66 hoặc IP67 sẽ là lựa chọn phù hợp.
Những sản phẩm này có khả năng chống nước, chống bụi và hạn chế ảnh hưởng từ môi trường, giúp hệ thống vận hành ổn định trong thời gian dài.
Ưu điểm:
- Chống bụi và chống nước hiệu quả.
- Phù hợp môi trường khắc nghiệt.
- Tăng tuổi thọ thiết bị.
- Giảm chi phí bảo trì.
Hạn chế:
- Chi phí đầu tư cao hơn.
- Cần lựa chọn đúng cấp bảo vệ theo môi trường sử dụng.

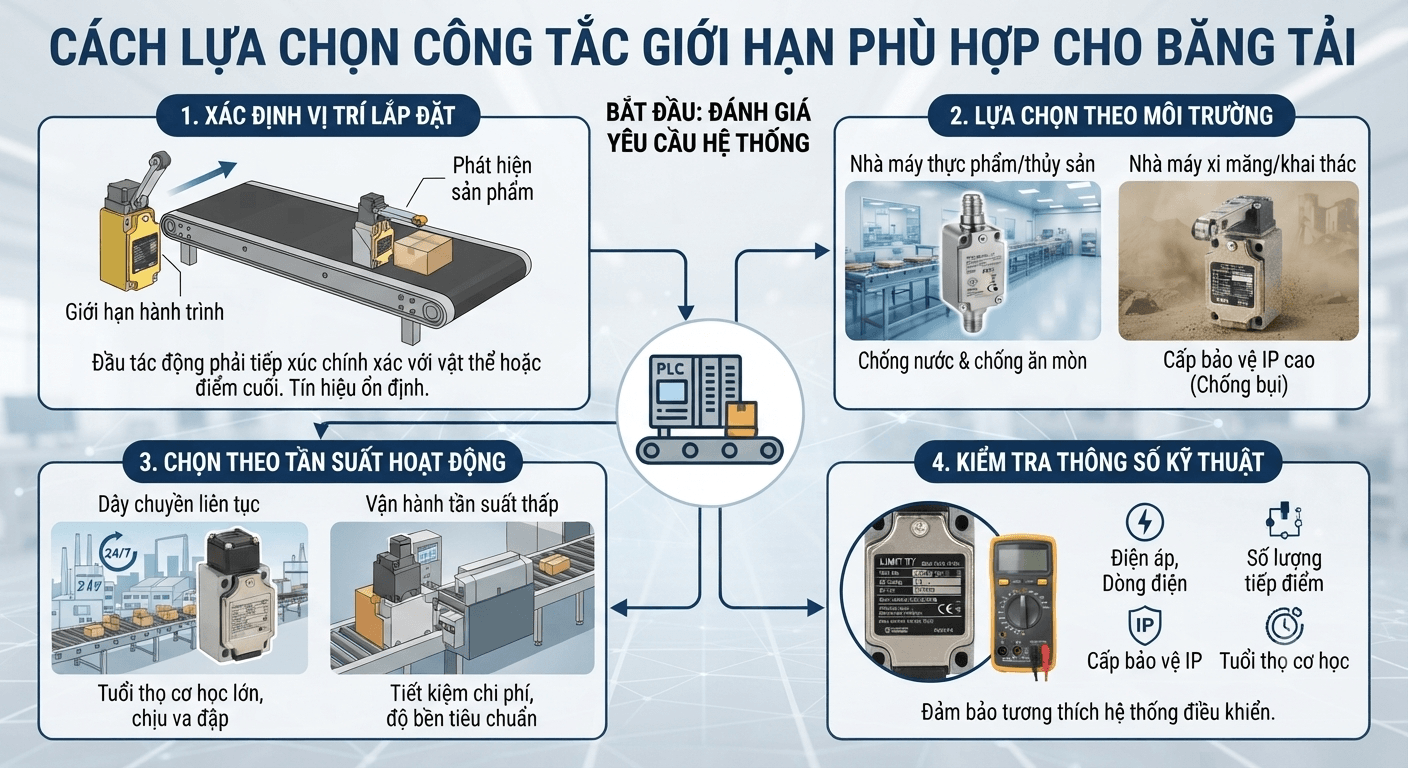

5. Cách lựa chọn công tắc giới hạn phù hợp cho băng tải
Không phải mọi loại công tắc đều phù hợp với mọi hệ thống. Việc lựa chọn cần dựa trên điều kiện vận hành thực tế để đảm bảo hiệu quả và tuổi thọ thiết bị.
Xác định vị trí lắp đặt: Trước tiên cần xác định mục đích sử dụng công tắc. Nếu dùng để giới hạn hành trình, thiết bị nên được lắp tại điểm đầu hoặc điểm cuối của băng tải. Nếu dùng để phát hiện sản phẩm, vị trí lắp đặt phải đảm bảo vật thể luôn tiếp xúc chính xác với đầu tác động. Việc xác định đúng vị trí sẽ giúp tín hiệu ổn định và giảm tình trạng báo lỗi.
Lựa chọn theo môi trường làm việc: Mỗi môi trường sẽ yêu cầu loại công tắc khác nhau. Đối với nhà máy thực phẩm hoặc thủy sản, nên ưu tiên công tắc có khả năng chống nước và chống ăn mòn. Trong khi đó, môi trường nhiều bụi như xi măng hoặc khai thác đá cần thiết bị có cấp bảo vệ IP cao để hạn chế bụi xâm nhập.
Chọn theo tần suất hoạt động: Những dây chuyền hoạt động liên tục nhiều ca mỗi ngày nên sử dụng các dòng công tắc có tuổi thọ cơ học lớn và khả năng chịu va đập tốt. Nếu băng tải chỉ vận hành với tần suất thấp, các dòng công tắc phổ thông vẫn có thể đáp ứng tốt và giúp tiết kiệm chi phí đầu tư.
Kiểm tra thông số kỹ thuật: Trước khi lựa chọn, cần kiểm tra các thông số như điện áp, dòng điện chịu tải, số lượng tiếp điểm, cấp bảo vệ IP và tuổi thọ cơ học. Việc lựa chọn đúng thông số sẽ giúp công tắc giới hạn hoạt động ổn định và tương thích với hệ thống điều khiển hiện có.

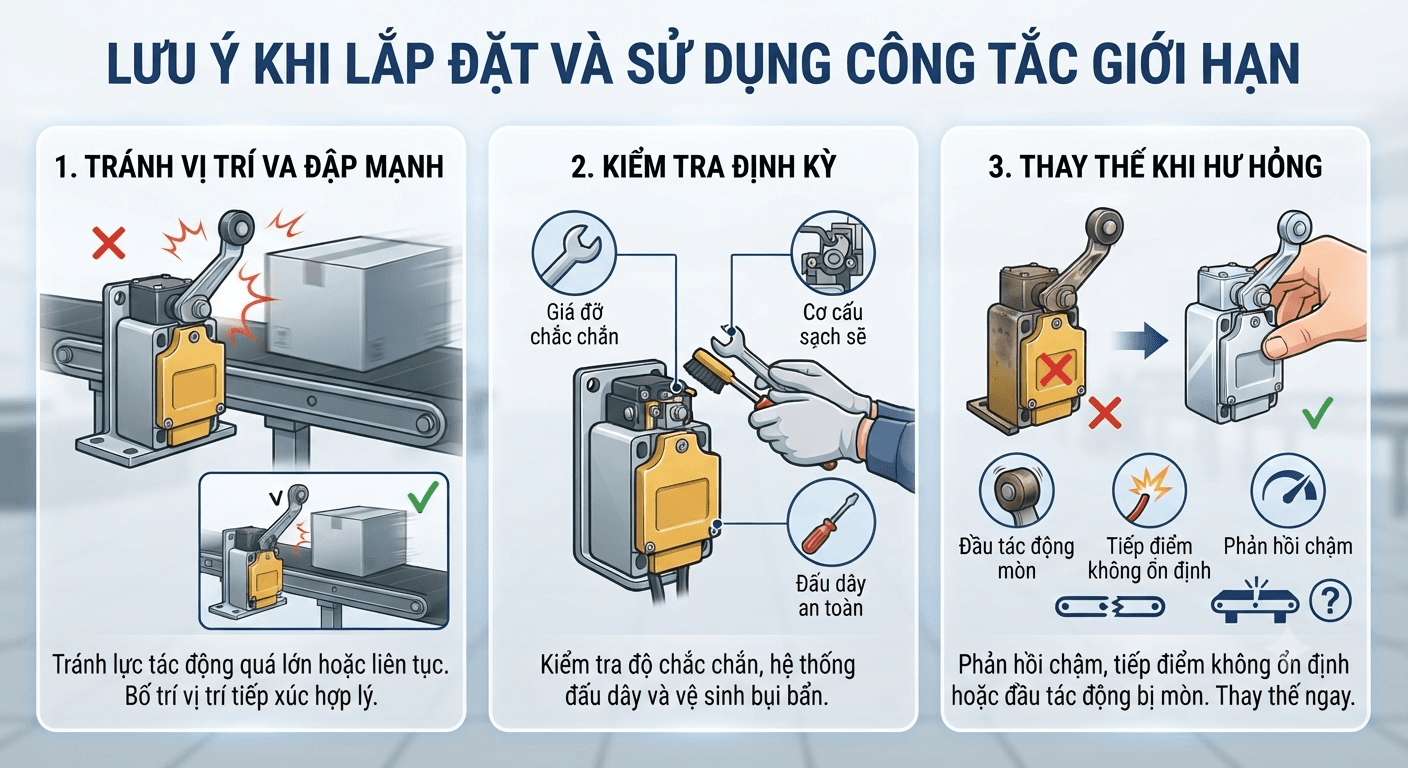

6. Những lưu ý khi lắp đặt và sử dụng công tắc giới hạn
Lắp đặt đúng kỹ thuật là yếu tố quan trọng giúp thiết bị phát huy hiệu quả và hạn chế hư hỏng.
Không lắp tại vị trí va đập mạnh: Nếu vật thể tác động với lực quá lớn hoặc liên tục, đầu công tắc có thể bị biến dạng hoặc gãy. Nên bố trí vị trí tiếp xúc hợp lý để lực tác động nằm trong giới hạn cho phép của nhà sản xuất.
Kiểm tra định kỳ: Sau một thời gian sử dụng, cần kiểm tra độ chắc chắn của giá đỡ, đầu tác động và hệ thống đấu dây. Việc vệ sinh bụi bẩn cũng giúp hạn chế hiện tượng kẹt cơ cấu và tăng độ ổn định của thiết bị.
Thay thế khi có dấu hiệu hư hỏng: Nếu công tắc phản hồi chậm, tiếp điểm hoạt động không ổn định hoặc đầu tác động bị mòn, nên thay thế ngay để tránh ảnh hưởng đến toàn bộ dây chuyền. Không nên tiếp tục sử dụng thiết bị đã xuống cấp vì có thể gây dừng băng tải hoặc phát sinh lỗi điều khiển.
7. Những sai lầm thường gặp khi lựa chọn công tắc giới hạn
Một số lỗi phổ biến có thể làm giảm hiệu quả sử dụng và tăng chi phí bảo trì.
- Chọn sai loại công tắc so với môi trường làm việc.
- Không tính đến tần suất hoạt động của băng tải.
- Lắp đặt sai vị trí khiến tín hiệu không ổn định.
- Sử dụng công tắc có cấp bảo vệ IP không phù hợp.
- Bỏ qua việc kiểm tra và bảo dưỡng định kỳ.
- Chỉ quan tâm giá thành mà không chú ý đến chất lượng.
Tránh những sai lầm này sẽ giúp hệ thống vận hành ổn định hơn và kéo dài tuổi thọ thiết bị.
Xem thêm
Cách giữ băng tải ở trạng thái tốt nhất không phải ai cũng rõ
Mẹo xử lý mùi trên băng tải thực phẩm nhanh chóng hiệu quả
Công tắc giới hạn là thiết bị quan trọng trong hệ thống băng tải, giúp kiểm soát hành trình, bảo vệ thiết bị và nâng cao mức độ tự động hóa. Việc lựa chọn đúng loại công tắc, lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ góp phần đảm bảo hệ thống vận hành an toàn, ổn định và đạt hiệu quả cao.
