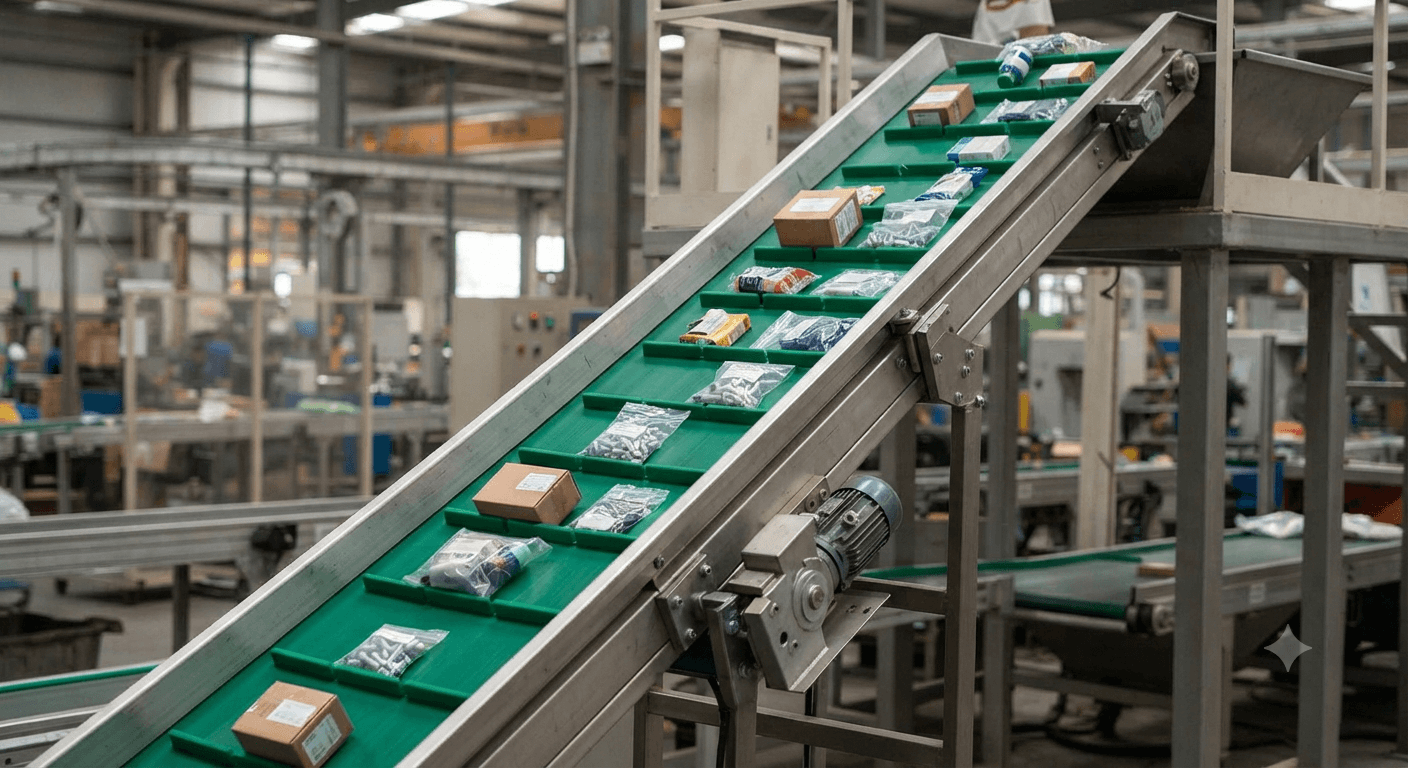

Băng tải PU dán gân là giải pháp được sử dụng khi cần tăng khả năng giữ và vận chuyển sản phẩm, đặc biệt trên các hệ thống băng tải nghiêng. Các thanh gân được bố trí trên bề mặt dây băng giúp hạn chế tình trạng sản phẩm bị trượt, xô lệch hoặc quay trở lại khi di chuyển lên độ cao.
Tùy vào đặc điểm hàng hóa, góc nghiêng và năng suất vận chuyển, gân có thể được thiết kế với nhiều hình dạng, chiều cao và khoảng cách khác nhau. Vì vậy, việc lựa chọn không chỉ đơn giản là thêm gân lên dây PU mà cần tính toán phù hợp với điều kiện vận hành thực tế.

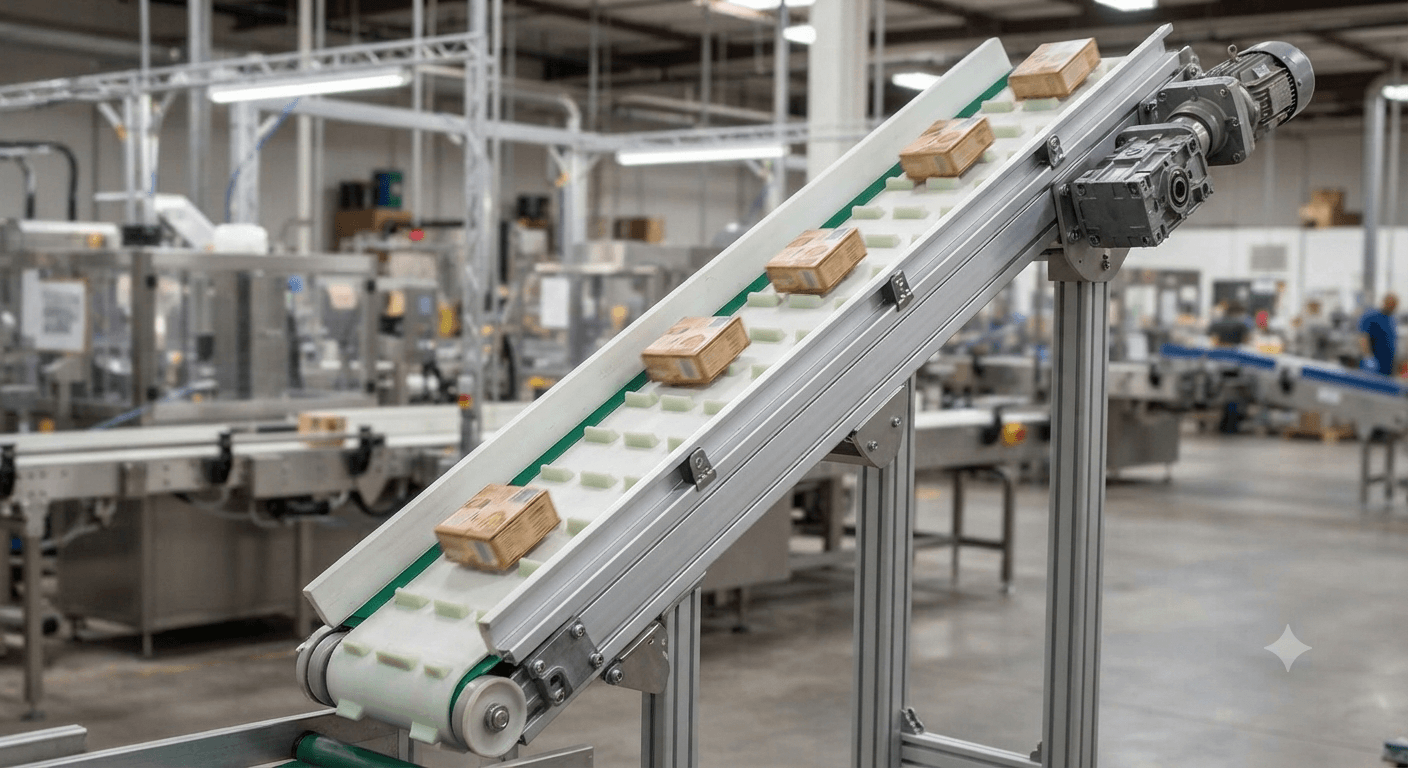

1. Băng tải PU dán gân là gì?
Băng tải PU dán gân là hệ thống sử dụng dây băng PU có các thanh gân được gắn hoặc dán trên bề mặt. Các thanh này tạo thành điểm chặn, giúp sản phẩm được giữ ổn định hơn trong quá trình vận chuyển.
So với băng tải PU trơn, loại băng tải này phù hợp hơn khi cần vận chuyển hàng hóa theo phương nghiêng hoặc khi sản phẩm có bề mặt dễ trượt.
Cấu tạo cơ bản của hệ thống thường bao gồm dây băng PU, phần gân, khung băng tải, tang chủ động, tang bị động, con lăn hoặc mặt đỡ, motor và bộ truyền động. Tùy theo yêu cầu, băng tải có thể được thiết kế dạng ngang kết hợp nghiêng hoặc chỉ vận chuyển trên một mặt phẳng nghiêng.
Điểm quan trọng là kích thước và cách bố trí gân cần phù hợp với sản phẩm. Nếu thiết kế không đúng, gân có thể không phát huy hiệu quả hoặc gây ảnh hưởng đến quá trình vận chuyển.

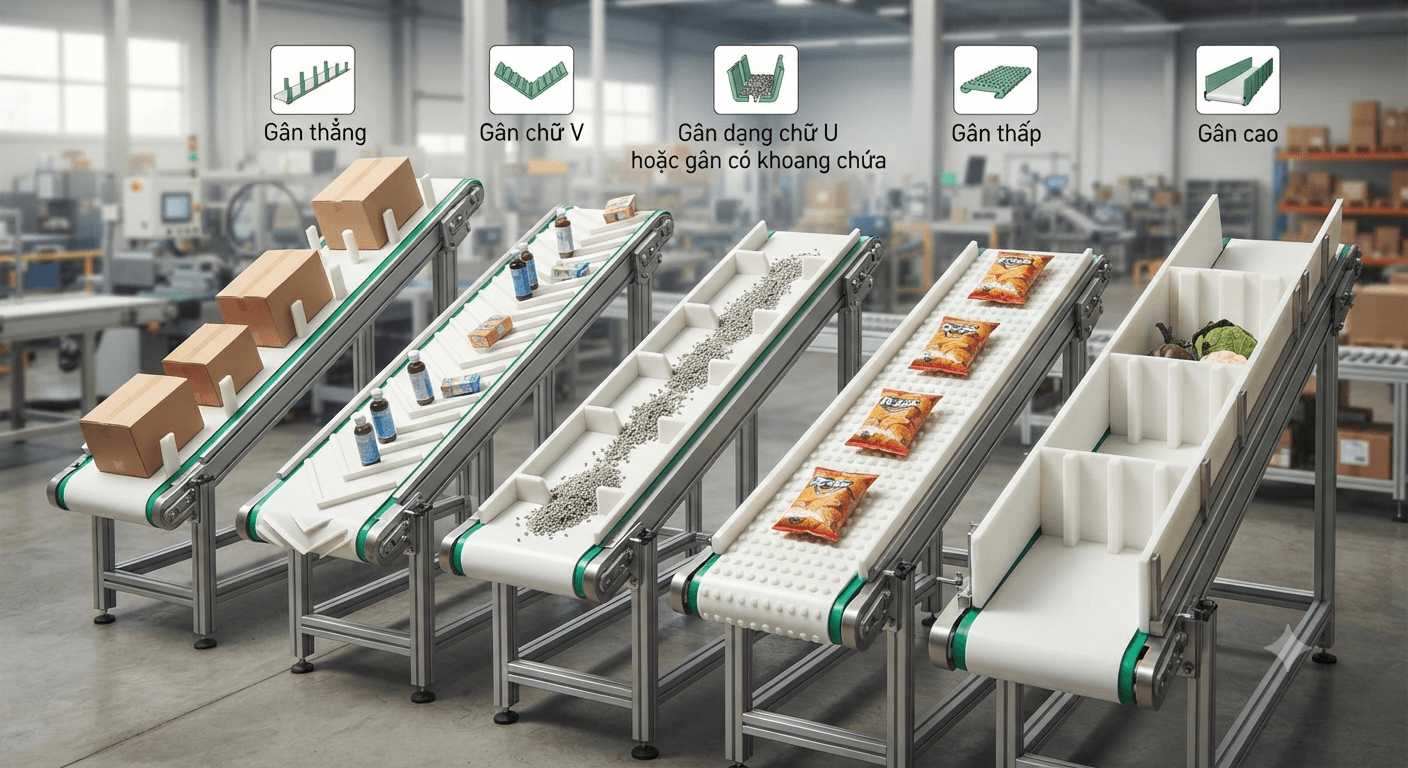

2. Các loại gân phổ biến trên băng tải PU
Gân của băng tải PU có thể được thiết kế theo nhiều hình dạng khác nhau. Mỗi loại sẽ phù hợp với một nhóm sản phẩm và điều kiện vận chuyển riêng.
2.1. Gân thẳng
Gân thẳng là dạng phổ biến, được bố trí vuông góc hoặc gần vuông góc với hướng di chuyển của dây băng.
Loại gân này tạo thành một điểm chặn trực tiếp, giúp giữ sản phẩm không bị trượt về phía sau khi băng tải vận hành theo phương nghiêng.
Gân thẳng phù hợp với nhiều loại hàng hóa có hình dạng ổn định như hộp, túi, khay hoặc sản phẩm đóng gói. Khoảng cách giữa các thanh gân có thể điều chỉnh theo kích thước sản phẩm.
Nếu sản phẩm quá nhỏ hoặc khoảng cách giữa các gân quá lớn, khả năng giữ hàng có thể không đạt hiệu quả như mong muốn.
2.2. Gân chữ V
Gân chữ V được thiết kế theo hình chữ V hoặc các dạng tương tự nhằm tạo khả năng định hướng sản phẩm trong quá trình vận chuyển.
Loại gân này có thể hỗ trợ đưa sản phẩm về vị trí trung tâm hoặc hạn chế tình trạng hàng hóa di chuyển sang hai bên.
Tuy nhiên, thiết kế gân chữ V cần được lựa chọn theo hình dạng của sản phẩm. Với một số loại hàng hóa có kích thước lớn hoặc cạnh sắc, cấu tạo này có thể không phải lựa chọn phù hợp.
2.3. Gân dạng chữ U hoặc gân có khoang chứa
Một số hệ thống sử dụng gân kết hợp với vách ngăn hoặc các cấu tạo tạo thành khu vực chứa sản phẩm.
Thiết kế này phù hợp khi cần vận chuyển sản phẩm nhỏ, nguyên liệu rời hoặc các loại hàng hóa có nguy cơ lăn, trượt trong quá trình di chuyển.
Tùy ứng dụng, chiều cao gân và khoảng cách giữa các vị trí chứa có thể được thay đổi. Với sản phẩm số lượng lớn, thiết kế cần đảm bảo không xảy ra tình trạng dồn hàng hoặc mắc kẹt.
2.4. Gân thấp
Gân thấp thường được sử dụng khi sản phẩm chỉ cần tăng thêm khả năng chống trượt mà không cần tạo thành vách chắn cao.
Loại này phù hợp với các băng tải có góc nghiêng không quá lớn hoặc sản phẩm tương đối ổn định.
Gân thấp giúp hạn chế ảnh hưởng đến quá trình làm sạch và chuyển sản phẩm tại đầu băng tải.
2.5. Gân cao
Gân cao phù hợp với những trường hợp cần giữ sản phẩm tốt hơn khi vận chuyển ở độ nghiêng lớn.
Kết hợp với vách ngăn hai bên, loại gân này có thể tạo thành các khoang vận chuyển tương đối ổn định.
Tuy nhiên, gân càng cao thì yêu cầu về thiết kế hệ thống càng cần được xem xét kỹ. Đặc biệt là khi dây băng phải đi qua tang hoặc các vị trí chuyển hướng.

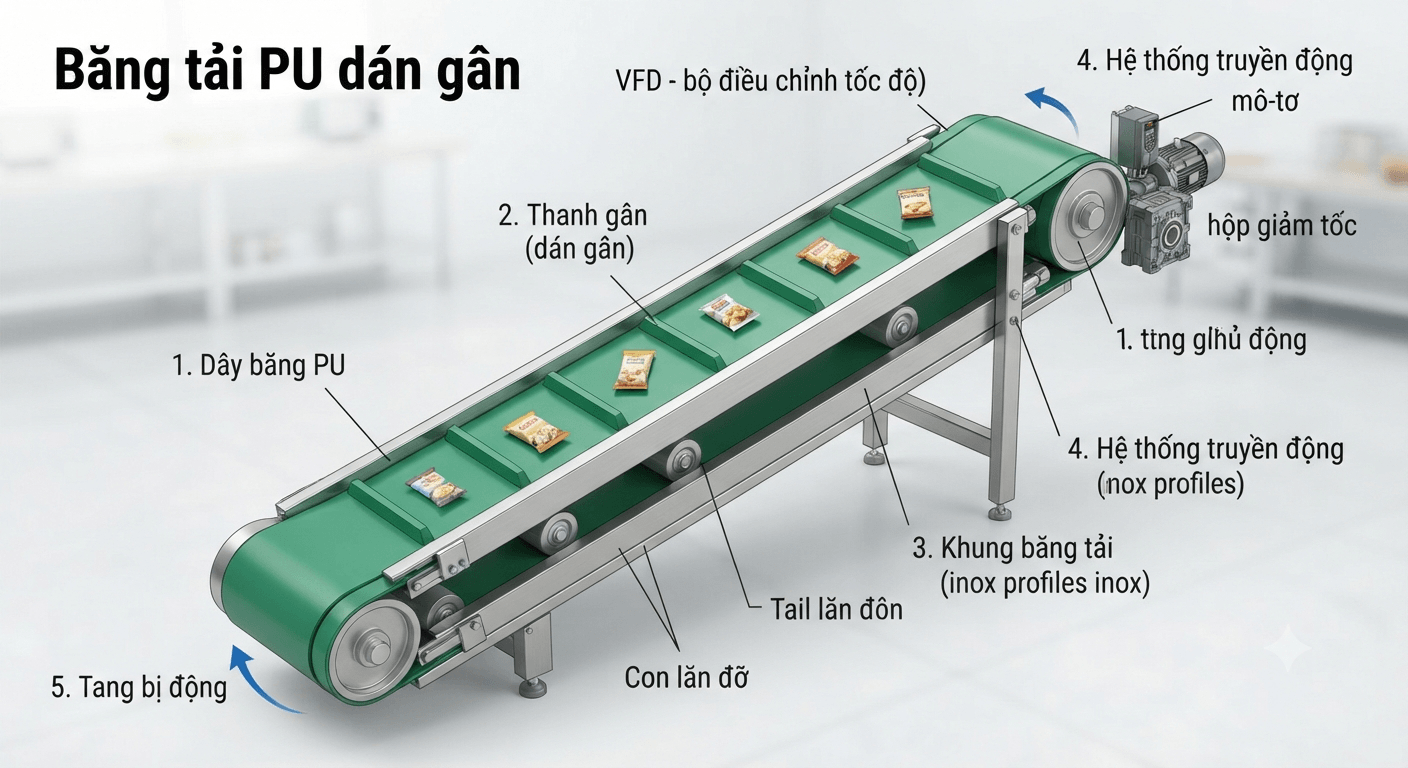

3. Cấu tạo của băng tải PU dán gân
Mặc dù thiết kế có thể thay đổi theo từng dây chuyền, một hệ thống hoàn chỉnh thường gồm nhiều bộ phận làm việc cùng nhau.
Dây băng PU: Dây PU là bộ phận trực tiếp tiếp xúc với sản phẩm và là nền để gắn các thanh gân. Tùy ứng dụng, có thể lựa chọn dây có độ dày, số lớp và đặc tính bề mặt khác nhau. Đối với ngành thực phẩm, vật liệu dây cũng cần đáp ứng các yêu cầu phù hợp với môi trường sử dụng. Dây cần có độ bền và độ linh hoạt phù hợp để có thể vận hành ổn định khi đi qua các tang của hệ thống.
Thanh gân: Thanh gân là bộ phận tạo khả năng giữ sản phẩm trên bề mặt băng tải. Chiều cao, độ dày, hình dạng và khoảng cách giữa các gân cần được xác định dựa trên kích thước và trọng lượng sản phẩm. Gân quá thấp có thể không giữ được hàng. Ngược lại, gân quá cao hoặc bố trí quá dày có thể gây khó khăn cho việc cấp liệu và chuyển sản phẩm sang công đoạn tiếp theo.
Khung băng tải: Khung là bộ phận chịu lực và giữ ổn định cho toàn bộ hệ thống. Tùy môi trường sử dụng, khung có thể được thiết kế bằng thép sơn, inox hoặc nhôm định hình. Vật liệu khung cần phù hợp với tải trọng, điều kiện môi trường và yêu cầu vệ sinh của dây chuyền.
Hệ thống truyền động: Motor và bộ truyền động tạo lực giúp dây băng vận hành. Công suất motor cần được tính toán dựa trên chiều dài băng tải, tải trọng, tốc độ và góc nghiêng. Với băng tải nghiêng, yêu cầu truyền động thường cần được xem xét kỹ hơn do hệ thống phải đưa sản phẩm lên cao. Bộ điều chỉnh tốc độ có thể được sử dụng khi dây chuyền cần thay đổi năng suất hoặc đồng bộ với các thiết bị khác.

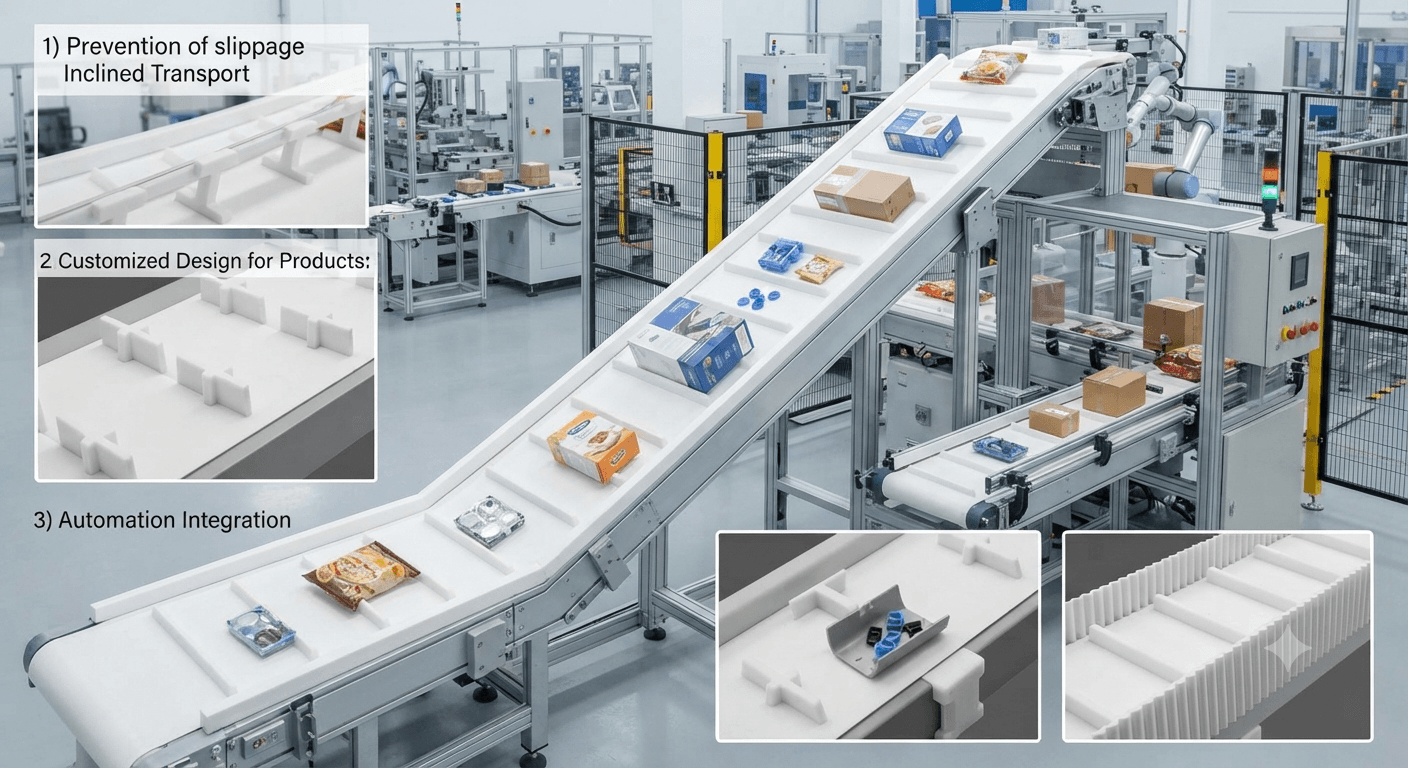

4. Ưu điểm của băng tải PU dán gân
Hạn chế sản phẩm bị trượt: Đây là ưu điểm quan trọng nhất của hệ thống. Các thanh gân tạo thành điểm chặn giúp sản phẩm ổn định hơn khi di chuyển, đặc biệt trên băng tải nghiêng. Giải pháp này phù hợp với những sản phẩm mà bề mặt dây PU trơn không đủ khả năng giữ ổn định.
Hỗ trợ vận chuyển theo phương nghiêng: Băng tải có thể đưa sản phẩm từ vị trí thấp lên cao mà vẫn hạn chế nguy cơ hàng hóa trượt ngược. Điều này giúp kết nối các công đoạn có sự chênh lệch về độ cao trong dây chuyền sản xuất. Tùy góc nghiêng, cần lựa chọn chiều cao và kiểu gân phù hợp để đảm bảo hiệu quả vận chuyển.
Có thể thiết kế theo từng loại sản phẩm: Không phải tất cả băng tải đều cần sử dụng cùng một loại gân. Hình dạng và kích thước gân có thể được điều chỉnh dựa trên sản phẩm thực tế, từ hàng đóng gói đến nguyên liệu hoặc sản phẩm có hình dạng đặc biệt. Khả năng tùy chỉnh giúp băng tải PU dán gân phù hợp với nhiều dây chuyền khác nhau.
Phù hợp với hệ thống tự động hóa: Băng tải có thể kết hợp với cảm biến, máy đóng gói, hệ thống phân loại hoặc các thiết bị sản xuất khác. Tốc độ vận chuyển cũng có thể điều chỉnh để phù hợp với nhịp hoạt động của toàn bộ dây chuyền. Việc bố trí gân đúng cách giúp sản phẩm di chuyển theo từng khoảng cố định, hỗ trợ một số công đoạn cần kiểm soát vị trí sản phẩm.

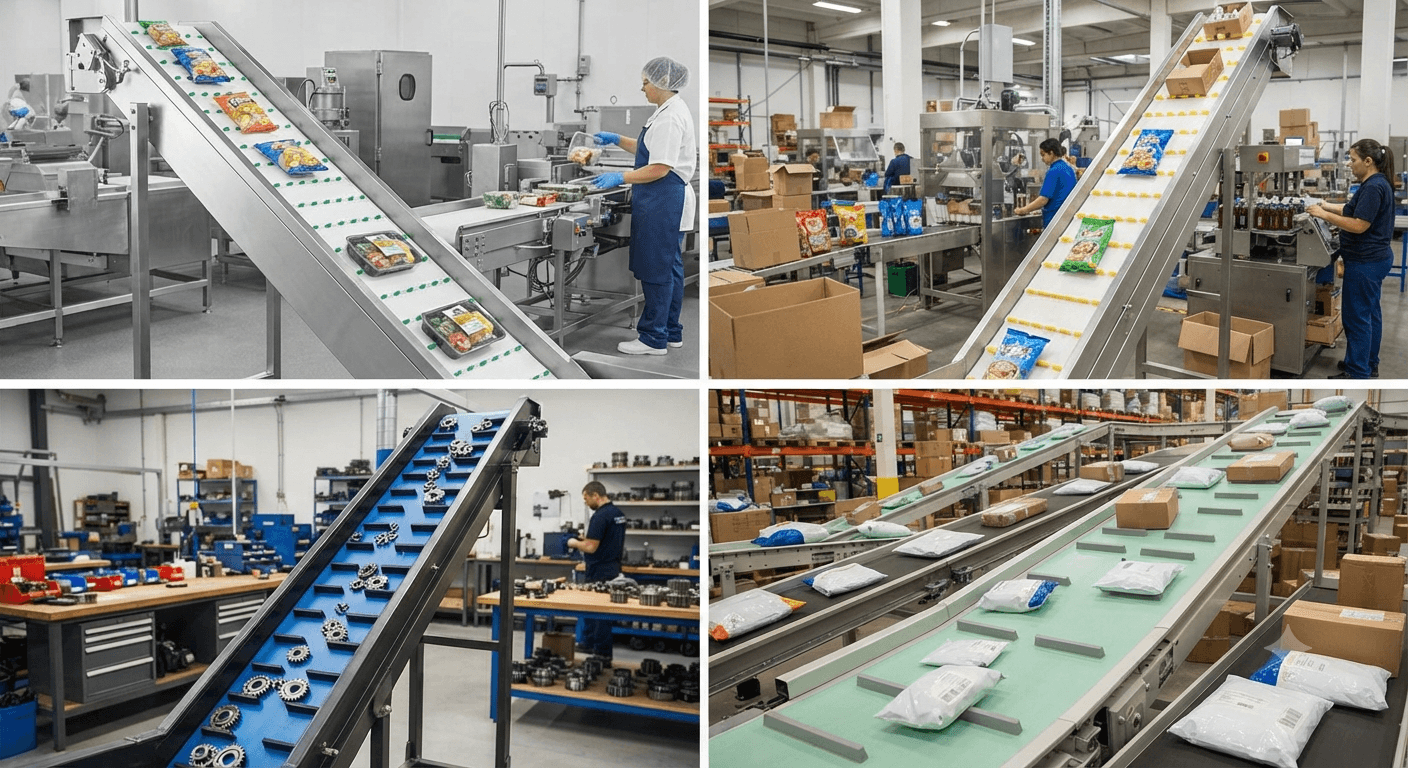

5. Ứng dụng của băng tải PU dán gân
Ngành thực phẩm: Băng tải có thể được sử dụng để vận chuyển thực phẩm đóng gói, nguyên liệu hoặc sản phẩm giữa các công đoạn. Đối với hệ thống vận chuyển nghiêng, gân giúp sản phẩm ổn định hơn và hạn chế trượt. Vật liệu dây và cấu tạo gân cần phù hợp với yêu cầu vệ sinh và đặc tính của từng loại thực phẩm.
Dây chuyền đóng gói: Các sản phẩm đóng gói dạng túi, hộp hoặc chai có thể cần được đưa từ vị trí thấp lên máy hoặc khu vực khác. Gân giúp tạo điểm giữ cho sản phẩm trong quá trình di chuyển. Khoảng cách giữa các gân có thể được thiết kế phù hợp với kích thước bao bì để hạn chế tình trạng sản phẩm va chạm vào nhau.
Ngành sản xuất linh kiện: Một số linh kiện hoặc sản phẩm công nghiệp cần được vận chuyển theo phương nghiêng giữa các công đoạn. Băng tải PU dán gân có thể hỗ trợ giữ sản phẩm ổn định hơn khi di chuyển. Tùy đặc điểm sản phẩm, cần lựa chọn vật liệu bề mặt phù hợp để tránh làm trầy xước hoặc ảnh hưởng đến chất lượng.
Vận chuyển nguyên liệu và hàng hóa nhẹ: Các loại sản phẩm nhỏ hoặc hàng hóa có trọng lượng nhẹ thường dễ bị trượt khi băng tải có độ nghiêng. Gân giúp giữ sản phẩm ở từng vị trí trên dây băng trong quá trình vận chuyển. Nếu sản phẩm có kích thước không đồng đều, khoảng cách và chiều cao gân cần được tính toán phù hợp.

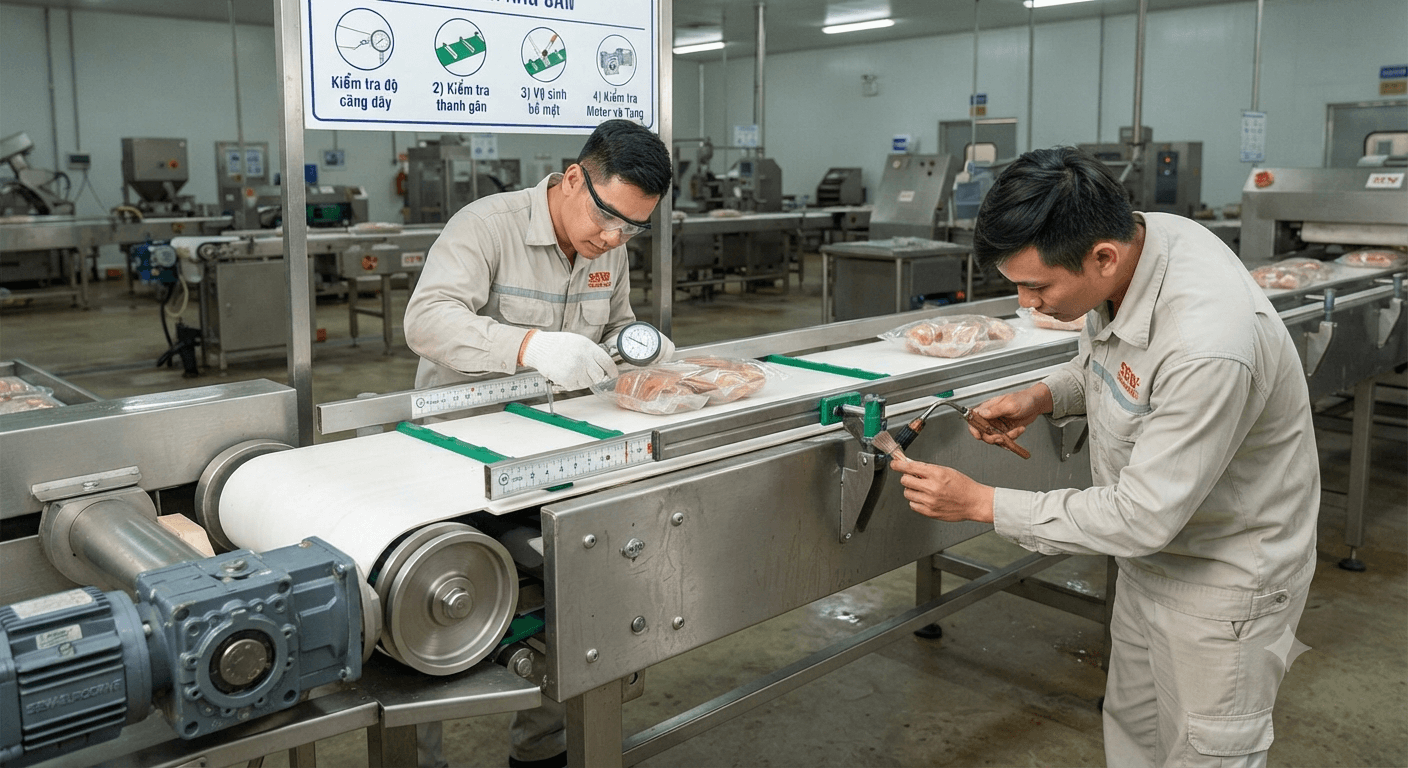

6. Những lưu ý khi sử dụng băng tải PU dán gân
Băng tải cần được kiểm tra độ căng dây định kỳ. Dây quá chùng có thể gây trượt hoặc chạy lệch, trong khi căng quá mức có thể làm tăng tải cho các bộ phận truyền động.
Các thanh gân cũng cần được kiểm tra trong quá trình bảo dưỡng. Nếu phát hiện gân bị bong, nứt hoặc xuống cấp, cần xử lý sớm để tránh ảnh hưởng đến sản phẩm.
Bề mặt băng tải nên được vệ sinh phù hợp với môi trường sử dụng. Đặc biệt trong ngành thực phẩm, việc làm sạch cần được thực hiện thường xuyên để hạn chế cặn bẩn tích tụ tại các vị trí tiếp giáp giữa gân và dây băng.
Motor, tang và các bộ phận chuyển động cũng cần được kiểm tra định kỳ. Một hệ thống hoạt động ổn định không chỉ phụ thuộc vào dây PU và thanh gân.
Câu hỏi thường gặp
1. Băng tải PU dán gân có khác gì băng tải PU gân?
Hai cách gọi này đôi khi được sử dụng để mô tả hệ thống dây PU có gân trên bề mặt. Tuy nhiên, cần phân biệt dây PU được sản xuất sẵn với bề mặt có gân và loại dây PU trơn được dán thêm thanh gân theo yêu cầu. Loại dán gân thường có khả năng tùy chỉnh vị trí, chiều cao và khoảng cách giữa các thanh gân linh hoạt hơn.
2. Khi nào nên sử dụng băng tải PU dán gân?
Băng tải phù hợp khi sản phẩm có nguy cơ trượt, đặc biệt trong quá trình vận chuyển theo phương nghiêng. Loại hệ thống này cũng phù hợp khi cần chia sản phẩm thành từng khoảng hoặc kiểm soát khoảng cách giữa các sản phẩm.
3. Gân càng cao có phải càng giữ hàng tốt?
Không hoàn toàn. Gân cao có thể tăng khả năng chặn sản phẩm nhưng cần phù hợp với kích thước và hình dạng hàng hóa. Gân quá cao có thể gây khó khăn cho việc cấp liệu, vệ sinh hoặc chuyển sản phẩm sang công đoạn khác.
Xem thêm
Băng tải PU chống tĩnh điện: Đặc điểm, ứng dụng trong ngành điện tử và cách lựa chọn
Băng tải PU chịu nhiệt: Khả năng chịu nhiệt, ứng dụng và kinh nghiệm lựa chọn phù hợp
Băng tải PU dán gân là giải pháp phù hợp cho các dây chuyền cần vận chuyển sản phẩm ổn định, đặc biệt khi có sự chênh lệch về độ cao hoặc sản phẩm dễ bị trượt trên bề mặt băng tải. Tùy theo yêu cầu thực tế, hệ thống có thể sử dụng gân thẳng, gân chữ V, gân thấp hoặc gân cao với khoảng cách bố trí khác nhau.
Để lựa chọn phù hợp, doanh nghiệp cần xác định rõ loại sản phẩm, kích thước, tải trọng, góc nghiêng, tốc độ và môi trường sử dụng. Việc thiết kế đúng từ đầu giúp băng tải vận hành ổn định và hạn chế các vấn đề phát sinh trong quá trình sử dụng.
