Trong các hệ thống sản xuất hiện đại, băng tải gấp khúc đang trở thành một trong những thiết bị quan trọng giúp tối ưu hóa quy trình vận chuyển hàng hóa giữa các khu vực có độ cao khác nhau.
Vậy băng tải gấp khúc là gì, cấu tạo và nguyên lý hoạt động của nó ra sao? Hãy cùng Cosmovina tìm hiểu chi tiết trong bài viết dưới đây.
1. Băng tải gấp khúc là gì?

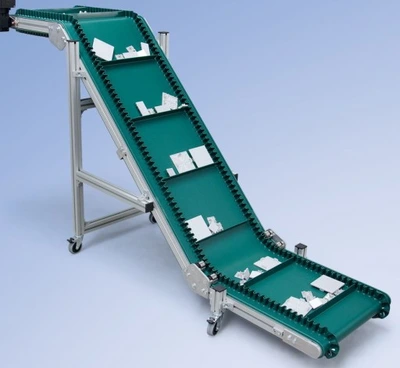

Băng tải gấp khúc (tên tiếng Anh: Inclined Belt Conveyor with Z-type Structure) là hệ thống băng tải được thiết kế theo dạng chữ Z hoặc L, có phần gấp khúc tại một hoặc nhiều điểm trên khung. Mục đích chính của thiết kế này là vận chuyển hàng hóa từ vị trí thấp lên cao hoặc ngược lại, đặc biệt phù hợp trong các nhà máy có không gian hạn chế hoặc có nhiều tầng sản xuất.
Khác với các loại băng tải thẳng thông thường, băng tải gấp khúc được cấu thành từ nhiều đoạn băng nối với nhau bằng khớp hoặc con lăn chuyển hướng. Các đoạn này có thể điều chỉnh góc nghiêng tùy theo nhu cầu thực tế, giúp thiết bị dễ dàng thích ứng với nhiều địa hình hoặc kết cấu nhà xưởng khác nhau.
2. Ứng dụng phổ biến của băng tải gấp khúc
Nhờ đặc tính linh hoạt, tiết kiệm không gian, khả năng chịu tải tốt, băng tải gấp khúc được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp, chẳng hạn như:
- Ngành thực phẩm: vận chuyển nguyên liệu, sản phẩm đóng gói, hộp, thùng từ khu vực chế biến lên tầng đóng gói.
- Ngành nông sản: tải hạt cà phê, ngũ cốc, lúa, trái cây từ bồn chứa lên máy sấy hoặc băng phân loại.
- Ngành sản xuất linh kiện điện tử: di chuyển các bo mạch, hộp linh kiện giữa các dây chuyền có độ cao khác nhau.
- Ngành logistics và kho vận: vận chuyển hàng hóa từ tầng hầm lên xe tải, hoặc từ băng chuyền thấp lên kệ cao.
Tóm lại, bất cứ nơi nào cần vận chuyển hàng giữa hai cao độ mà không muốn tốn diện tích, băng tải gấp khúc chính là giải pháp tối ưu.
3. Cấu tạo chi tiết của băng tải gấp khúc
Một hệ thống băng tải gấp khúc tiêu chuẩn thường bao gồm các bộ phận chính sau:
3.1. Khung băng tải
Khung được chế tạo từ thép sơn tĩnh điện, inox hoặc nhôm định hình, đảm bảo độ cứng vững, chịu tải cao và chống ăn mòn. Thiết kế khung dạng gấp khúc với các khớp nối linh hoạt giúp điều chỉnh góc nghiêng dễ dàng, phù hợp với nhiều không gian.
3.2. Dây băng tải
Tùy vào đặc thù sản phẩm, dây băng có thể làm từ PVC, PU, cao su hoặc băng tải gân V.
- Băng PVC hoặc PU: dùng trong thực phẩm, dược phẩm.
- Băng cao su gân V hoặc băng có gờ: giúp chống trượt khi vận chuyển hàng ở độ nghiêng cao.
3.3. Con lăn và puly
Hệ thống puly đầu, puly đuôi và con lăn đỡ giúp dây băng di chuyển trơn tru, ổn định và giảm ma sát. Puly thường được bọc cao su để tăng độ bám và kéo dài tuổi thọ dây băng.
3.4. Động cơ truyền động
Đây là bộ phận quan trọng nhất của băng tải, thường sử dụng động cơ giảm tốc hoặc motor liền hộp số, công suất từ 0.5 – 3HP tùy tải trọng.
Một số loại băng tải gấp khúc hiện đại còn tích hợp biến tần điều khiển tốc độ, giúp vận hành mượt mà và tiết kiệm điện năng.
3.5. Bộ điều khiển và cảm biến
Hệ thống cảm biến hành trình, cảm biến vật liệu giúp phát hiện hàng hóa và tự động khởi/dừng băng tải khi cần. Ngoài ra, bộ điều khiển PLC có thể kết nối với toàn bộ dây chuyền sản xuất thông minh.
4. Nguyên lý hoạt động của băng tải gấp khúc
Nguyên lý hoạt động của băng tải gấp khúc tương tự như băng tải thẳng, tuy nhiên có thêm các điểm gấp khúc chuyển hướng giúp hàng di chuyển theo nhiều cao độ khác nhau.
Cụ thể:
-
Hàng hóa được đặt lên đầu băng tải hoặc phễu nạp liệu.
-
Động cơ truyền động kéo dây băng chạy vòng quanh puly, di chuyển hàng theo hướng đã định.
-
Khi đến điểm gấp khúc, con lăn hoặc puly chuyển hướng giúp thay đổi góc vận chuyển (thường 30° – 60°).
-
Hàng hóa được đẩy lên tầng cao hoặc đổ xuống vị trí cần thiết, sau đó dây băng quay vòng trở lại để tiếp tục chu kỳ mới.
Nhờ hệ thống con lăn và khớp nối chính xác, toàn bộ quá trình diễn ra mượt mà, không bị rung lắc hay rơi hàng – kể cả với vật liệu nặng.
5. Ưu điểm nổi bật của băng tải gấp khúc
- Tiết kiệm diện tích: thiết kế theo chiều đứng giúp tận dụng không gian nhà xưởng tối đa.
- Tăng năng suất: tốc độ vận chuyển nhanh, liên tục, giảm thời gian di chuyển thủ công.
- An toàn và ổn định: cấu trúc chắc chắn, chống trượt, chống tràn hàng hiệu quả.
- Dễ bảo trì: các bộ phận tháo lắp nhanh, dễ thay thế khi cần.
- Tiết kiệm năng lượng: có thể tích hợp biến tần hoặc cảm biến thông minh giúp tối ưu điện năng tiêu thụ.
6. Những lưu ý khi lựa chọn băng tải gấp khúc
Để băng tải hoạt động bền bỉ và đạt hiệu suất cao, khi lựa chọn bạn nên lưu ý:
- Xác định rõ loại hàng hóa và khối lượng tải.
- Chọn góc nghiêng phù hợp (thường 30° – 45° để tránh rơi hàng).
- Chọn vật liệu dây băng tương ứng (PVC, PU, cao su gân V...).
- Lựa chọn nhà sản xuất uy tín, có bảo hành rõ ràng và hỗ trợ kỹ thuật sau bán hàng.
- Tính toán công suất motor phù hợp để tránh quá tải hoặc tiêu thụ điện năng không cần thiết.
Băng tải gấp khúc không chỉ là một giải pháp kỹ thuật giúp vận chuyển hàng hóa hiệu quả mà còn là thiết bị quan trọng trong việc tự động hóa dây chuyền sản xuất hiện đại. Với thiết kế linh hoạt, khả năng chịu tải tốt và độ bền cao, loại băng tải này mang lại nhiều giá trị thực tế cho doanh nghiệp – đặc biệt trong các ngành công nghiệp cần vận chuyển hàng giữa nhiều cao độ.
Nếu bạn đang tìm kiếm đơn vị cung cấp băng tải gấp khúc chất lượng, giá tốt, hãy liên hệ ngay với các nhà sản xuất hoặc đại lý chuyên nghiệp để được tư vấn thiết kế theo yêu cầu, đảm bảo phù hợp với quy mô và đặc thù sản xuất của bạn.
