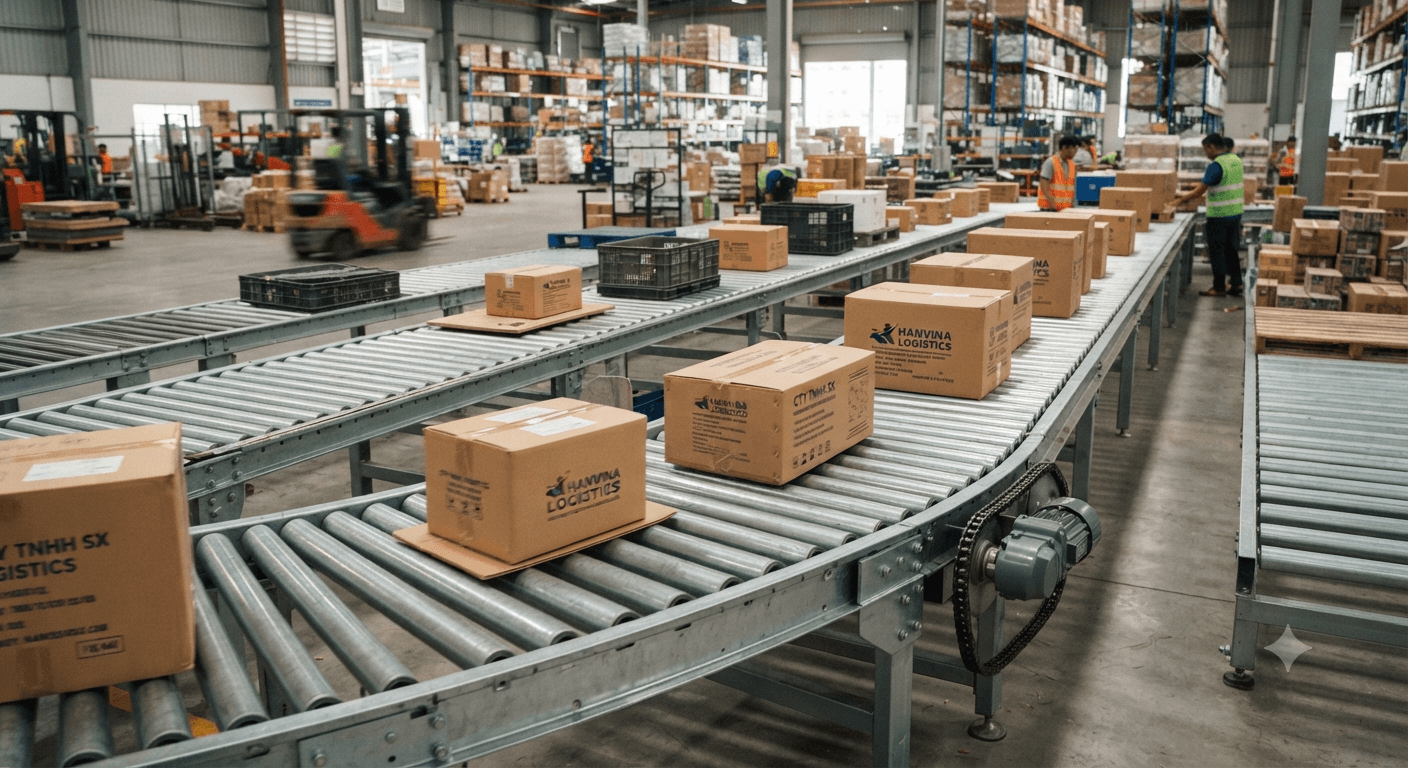

Băng tải con lăn được sử dụng rộng rãi để vận chuyển thùng carton, pallet, khay hàng và nhiều sản phẩm có bề mặt đáy tương đối ổn định. Hệ thống có cấu tạo từ các con lăn bố trí song song trên khung, có thể vận hành bằng lực đẩy thủ công, trọng lực hoặc động cơ.

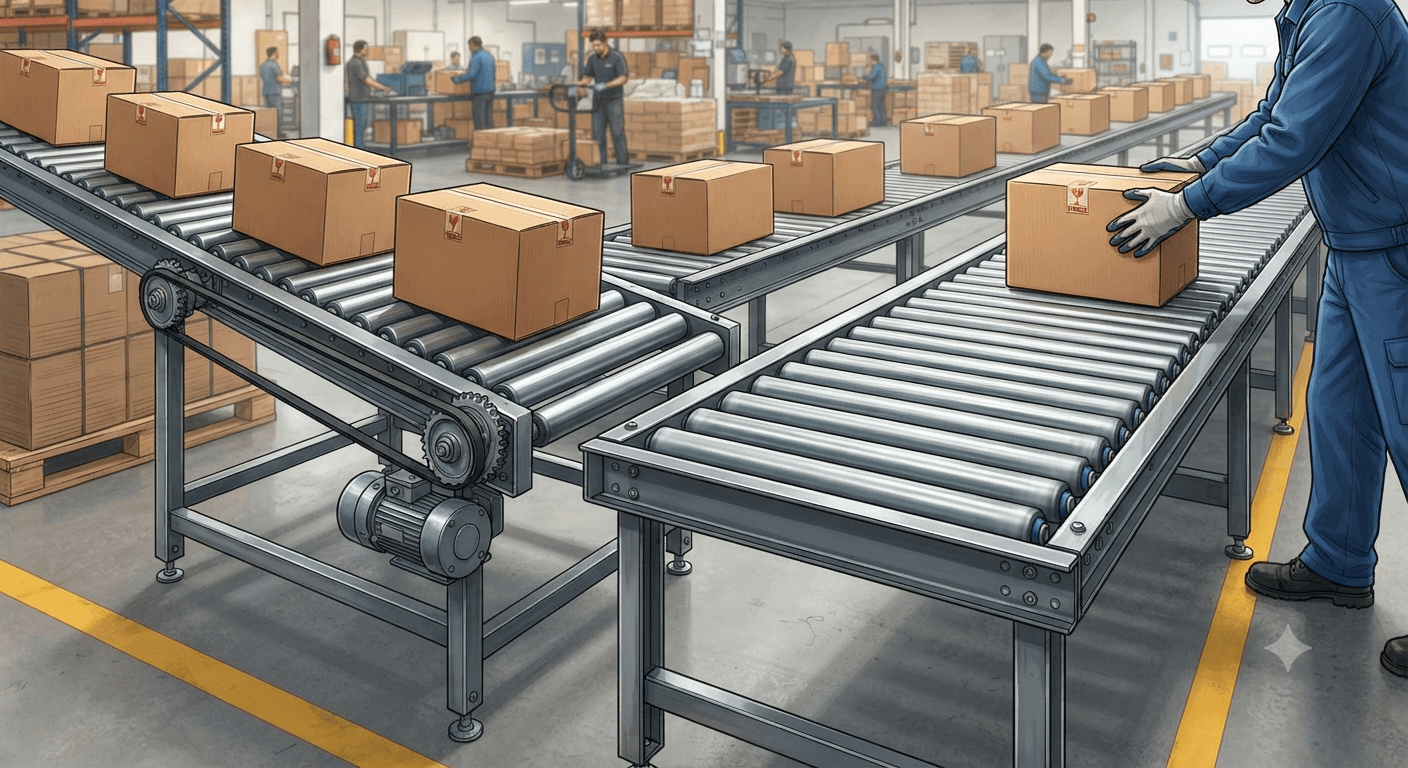

1. Băng tải con lăn là gì?
Băng tải con lăn là thiết bị vận chuyển sử dụng nhiều con lăn hình trụ được bố trí liên tiếp trên một khung đỡ. Khi hàng hóa đặt lên trên, các con lăn quay giúp sản phẩm di chuyển dọc theo tuyến băng tải.
Khác với băng tải dây belt có bề mặt tải liên tục, băng tải con lăn tạo ra nhiều điểm tiếp xúc giữa hàng hóa và các con lăn. Cấu tạo này đặc biệt phù hợp với hàng có đáy phẳng như thùng carton, pallet, khay nhựa hoặc kiện hàng.
Tùy thiết kế, con lăn có thể quay tự do hoặc được kết nối với hệ thống truyền động. Với loại tự do, người vận hành có thể đẩy hàng trực tiếp hoặc tận dụng độ dốc để hàng di chuyển nhờ trọng lực. Với loại truyền động, động cơ tạo lực kéo giúp vận chuyển hàng ổn định hơn.

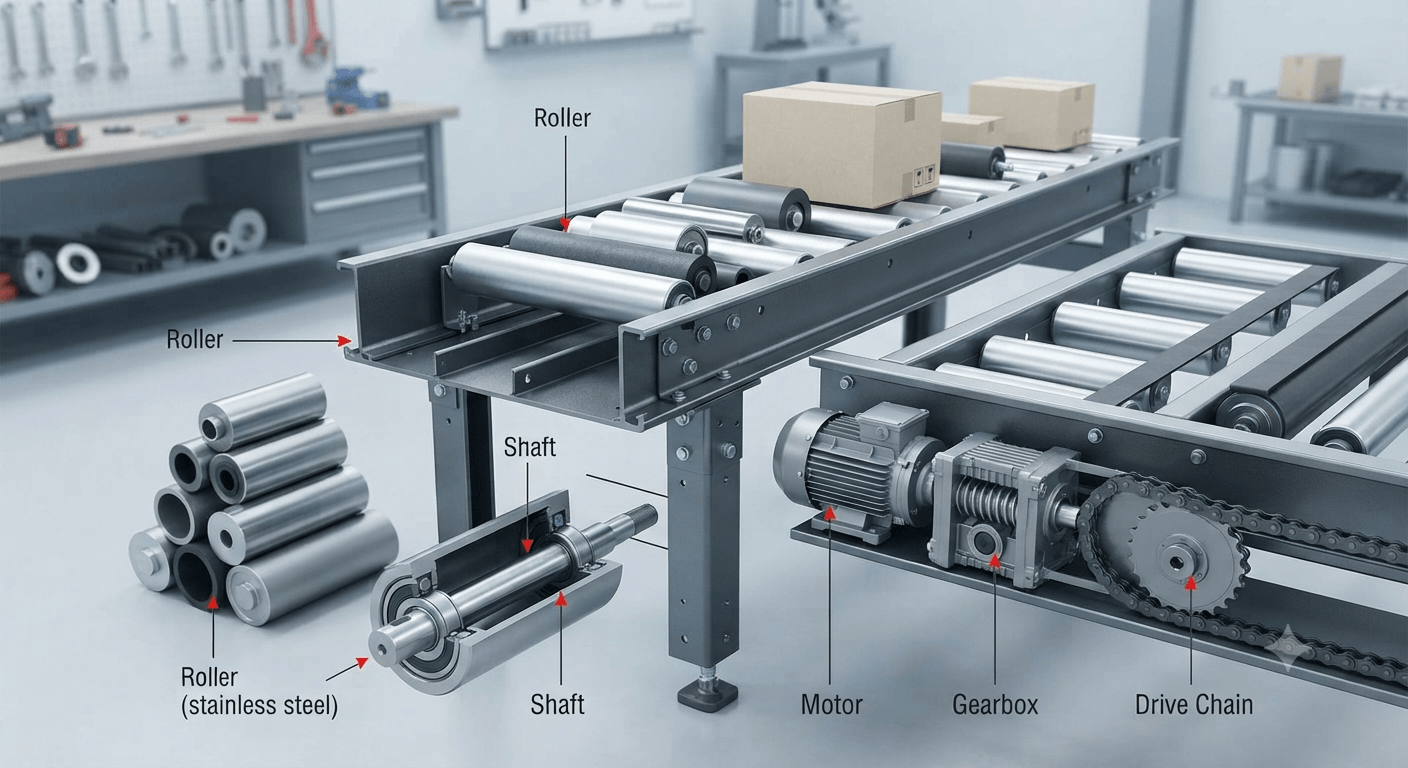

2. Cấu tạo của băng tải con lăn công nghiệp
Một hệ thống cơ bản gồm khung băng tải, con lăn, trục, ổ đỡ và các bộ phận liên kết. Với loại truyền động, thiết bị còn có thêm động cơ, hộp giảm tốc, xích hoặc dây đai.
Khung băng tải
Khung là bộ phận nâng đỡ toàn bộ hệ thống con lăn và hàng hóa. Tùy tải trọng, khung có thể được chế tạo từ thép sơn, thép mạ hoặc inox. Kích thước khung cần được tính toán theo chiều rộng hàng hóa, tổng tải trọng và chiều dài tuyến. Với hàng nặng như pallet, khung cần có độ cứng phù hợp để hạn chế võng trong quá trình sử dụng. Khung cũng là vị trí để lắp chân đỡ, thanh giằng, ray dẫn hướng và các bộ phận phụ trợ.
Con lăn
Con lăn là bộ phận trực tiếp tiếp xúc với hàng hóa. Tùy ứng dụng, con lăn có thể sử dụng ống thép, inox hoặc vật liệu khác. Đường kính và chiều dài con lăn ảnh hưởng đến khả năng chịu tải cũng như độ ổn định của hàng hóa. Khoảng cách giữa các con lăn cũng cần được tính toán dựa trên kích thước đáy sản phẩm. Nếu khoảng cách quá lớn, hàng có đáy nhỏ có thể bị mất ổn định hoặc rơi vào khoảng trống giữa các con lăn.
Trục và ổ đỡ
Trục giúp con lăn quay quanh vị trí cố định trên khung. Hai đầu con lăn thường được lắp với ổ đỡ để giảm ma sát và duy trì chuyển động ổn định. Với hệ thống vận hành thường xuyên, chất lượng ổ đỡ ảnh hưởng đáng kể đến độ êm và tuổi thọ của băng tải.
Động cơ và hộp giảm tốc
Đối với băng tải con lăn truyền động, động cơ cung cấp công suất cho hệ thống. Hộp giảm tốc giúp điều chỉnh tốc độ và mô-men phù hợp với yêu cầu vận chuyển. Công suất cần được lựa chọn dựa trên tải trọng, chiều dài tuyến, tốc độ và phương thức truyền động. Không nên chọn động cơ chỉ dựa vào tổng chiều dài băng tải.
Bộ phận truyền động
Tùy loại băng tải, con lăn có thể được truyền động bằng xích, dây đai hoặc cơ cấu truyền động khác. Với hệ thống truyền động xích, các con lăn được liên kết để truyền chuyển động từ động cơ đến các vị trí cần thiết. Với truyền động bằng dây đai, chuyển động được truyền qua bề mặt tiếp xúc giữa dây đai và con lăn.
3. Phân loại băng tải con lăn phổ biến
Băng tải con lăn tự do
Băng tải con lăn tự do không sử dụng động cơ để quay con lăn. Hàng hóa có thể được đẩy thủ công hoặc di chuyển nhờ trọng lực khi băng tải được bố trí với độ dốc phù hợp. Ưu điểm của loại này là cấu tạo đơn giản, chi phí đầu tư tương đối thấp và dễ bảo trì. Thiết bị phù hợp với kho hàng, khu vực đóng gói hoặc những công đoạn không yêu cầu vận chuyển liên tục. Tuy nhiên, khả năng vận chuyển phụ thuộc nhiều vào trọng lượng và đáy hàng. Với hàng quá nhẹ hoặc đáy không phẳng, hiệu quả di chuyển có thể không cao.
Băng tải con lăn truyền động
Loại truyền động sử dụng động cơ để tạo chuyển động cho các con lăn. Nhờ đó, hàng hóa có thể được vận chuyển ổn định trên tuyến mà không cần người đẩy. Băng tải phù hợp với dây chuyền sản xuất, kho vận và các hệ thống cần kiểm soát tốc độ. Tốc độ có thể được thiết kế để phù hợp với công đoạn trước và sau.
Băng tải con lăn truyền động bằng xích
Ở cấu hình này, động cơ truyền lực đến hệ thống con lăn thông qua xích và nhông. Kết cấu có khả năng truyền lực tốt và có thể được sử dụng cho những loại hàng hóa có tải trọng tương đối lớn. Đây là lựa chọn thường được cân nhắc khi vận chuyển pallet hoặc kiện hàng công nghiệp.
Băng tải con lăn truyền động bằng dây đai
Hệ thống sử dụng dây đai để truyền chuyển động đến con lăn. Cấu tạo này có thể tạo chuyển động tương đối êm và phù hợp với một số dây chuyền cần hạn chế tiếng ồn. Tùy tải trọng và loại hàng, cần lựa chọn vật liệu dây đai và phương án truyền động phù hợp.
Băng tải con lăn inox
Băng tải con lăn inox thường được sử dụng trong môi trường ẩm hoặc những khu vực có yêu cầu cao về khả năng chống ăn mòn. Thiết bị có thể xuất hiện trong ngành thực phẩm, đồ uống, thủy sản và các khu vực thường xuyên vệ sinh. Tuy nhiên, vật liệu inox cần được lựa chọn theo điều kiện môi trường cụ thể.

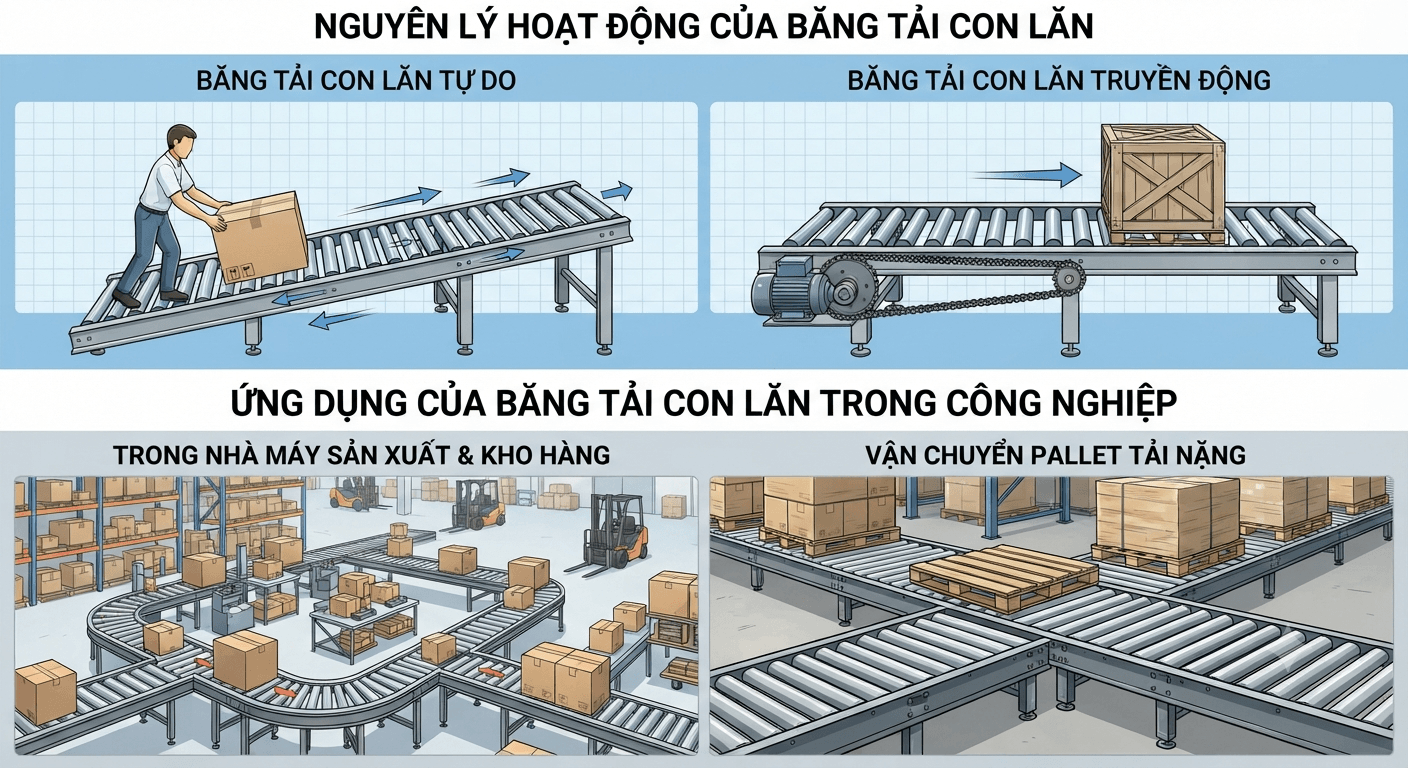

4. Nguyên lý hoạt động của băng tải con lăn
Nguyên lý vận hành phụ thuộc vào loại băng tải.
Với băng tải con lăn tự do, hàng hóa được đặt lên bề mặt con lăn. Khi người dùng đẩy hàng, lực tác động làm các con lăn quay và hàng di chuyển theo hướng mong muốn. Nếu hệ thống được lắp nghiêng, trọng lực có thể tạo lực giúp hàng di chuyển.
Với băng tải con lăn truyền động, động cơ truyền chuyển động đến một hoặc nhiều con lăn chủ động. Từ đó, lực được truyền sang các con lăn khác thông qua xích, dây đai hoặc cơ cấu truyền động tương ứng.
Khi các con lăn quay, lực ma sát giữa con lăn và đáy hàng tạo ra chuyển động tịnh tiến của sản phẩm. Tốc độ di chuyển phụ thuộc vào tốc độ quay của hệ thống và cấu hình truyền động.
5. Ưu điểm của băng tải con lăn
Vận chuyển hàng hóa ổn định: Băng tải có thể vận chuyển nhiều loại thùng, khay và pallet có đáy tương đối phẳng. Các con lăn phân bố lực tiếp xúc trên nhiều vị trí giúp hàng di chuyển thuận tiện.
Cấu tạo dễ bảo trì: Các bộ phận như con lăn, ổ đỡ và trục có thể kiểm tra hoặc thay thế riêng khi cần. Điều này giúp việc bảo trì thuận tiện hơn trong nhiều trường hợp.
Có nhiều lựa chọn tải trọng: Từ các loại con lăn nhỏ dùng cho hàng nhẹ đến cấu hình tải pallet, thiết bị có thể được thiết kế theo nhiều mức tải khác nhau.
Dễ kết hợp với dây chuyền: Băng tải con lăn có thể kết hợp với bàn nâng, máy đóng gói, robot, xe tự hành hoặc các hệ thống phân loại hàng hóa. Nhờ đó, thiết bị có thể đảm nhiệm nhiều công đoạn trong hệ thống logistics và sản xuất tự động.
6. Hạn chế của băng tải con lăn
Băng tải con lăn không phù hợp với mọi loại sản phẩm. Hàng có đáy mềm, quá nhỏ hoặc không bằng phẳng có thể khó di chuyển ổn định. Khoảng cách giữa các con lăn cần được tính toán phù hợp. Nếu bố trí không đúng, hàng có thể bị nghiêng hoặc mắc giữa các con lăn.
Đối với loại truyền động, hệ thống có thêm động cơ và cơ cấu truyền lực nên cấu tạo phức tạp hơn băng tải tự do. Chi phí đầu tư và bảo trì cũng có thể tăng theo mức độ tự động hóa.
7. Ứng dụng của băng tải con lăn trong công nghiệp
Kho hàng và logistics: Băng tải con lăn được sử dụng để vận chuyển thùng carton, kiện hàng và pallet giữa các khu vực trong kho. Thiết bị có thể kết nối khu vực nhập hàng, lưu kho, đóng gói và xuất hàng, giúp giảm thao tác vận chuyển thủ công.
Nhà máy sản xuất: Trong nhà máy, băng tải có thể đưa sản phẩm từ công đoạn này sang công đoạn khác. Với loại truyền động, tốc độ có thể được điều chỉnh để đồng bộ với dây chuyền.
Ngành đóng gói: Sau khi sản phẩm được đóng thùng, băng tải con lăn có thể đưa hàng đến khu vực kiểm tra, dán nhãn hoặc tập kết. Thiết bị phù hợp với các loại thùng có đáy tương đối cứng và phẳng.
Vận chuyển pallet: Băng tải con lăn tải nặng thường được sử dụng để vận chuyển pallet trong kho và nhà máy. Với ứng dụng này, đường kính con lăn, khoảng cách con lăn, khung và hệ thống truyền động cần được tính toán dựa trên tải trọng thực tế.
8. Các yếu tố cần xác định khi lựa chọn băng tải con lăn
Tải trọng: Cần xác định khối lượng một sản phẩm và tổng tải có thể xuất hiện đồng thời trên tuyến. Đây là cơ sở để lựa chọn con lăn, khung và hệ thống truyền động.
Kích thước hàng hóa: Chiều dài, chiều rộng và chiều cao hàng ảnh hưởng đến chiều rộng băng tải cũng như khoảng cách giữa các con lăn.
Đường kính và khoảng cách con lăn: Con lăn lớn thường phù hợp hơn với tải trọng cao trong những điều kiện thiết kế nhất định. Khoảng cách cần được tính dựa trên kích thước đáy hàng để duy trì độ ổn định.
Tốc độ vận chuyển: Tốc độ cần phù hợp với năng suất và đặc tính sản phẩm. Nếu hàng dễ nghiêng hoặc cần định vị chính xác, tốc độ cần được kiểm soát phù hợp.
Môi trường làm việc: Cần xác định khu vực sử dụng khô ráo, ẩm, nhiều bụi, có dầu mỡ, nhiệt độ cao hay yêu cầu vệ sinh. Những điều kiện này ảnh hưởng đến lựa chọn vật liệu.
9. Báo giá băng tải con lăn tham khảo
Chi phí băng tải con lăn phụ thuộc vào kích thước, loại con lăn, tải trọng, vật liệu khung, phương thức truyền động và mức độ tự động hóa.
|
Loại băng tải |
Cấu hình tham khảo |
Giá tham khảo |
|
Con lăn tự do |
Khung thép, hàng nhẹ |
Từ 8 triệu đồng |
|
Con lăn tự do tải trung |
Khung chắc chắn, tải trung bình |
Từ 12 triệu đồng |
|
Con lăn truyền động |
Có động cơ và hộp giảm tốc |
Từ 20 triệu đồng |
|
Con lăn xích tải nặng |
Dùng cho kiện hàng, pallet |
Từ 30 triệu đồng |
|
Con lăn inox |
Môi trường ẩm, yêu cầu vệ sinh |
Từ 25 triệu đồng |
|
Hệ thống con lăn tự động |
Có điều khiển, cảm biến |
Tùy cấu hình |
Lưu ý: Bảng trên chỉ mang tính tham khảo. Giá thực tế có thể thay đổi theo chiều dài, chiều rộng, tải trọng, loại con lăn, động cơ, vật liệu khung, số lượng thiết bị và yêu cầu lắp đặt. Với hệ thống thiết kế riêng, cần khảo sát thông số trước khi báo giá.
10. Cách tối ưu chi phí khi đầu tư băng tải con lăn
Trước tiên, cần xác định đúng tải trọng và kích thước hàng hóa. Không nên chọn con lăn hoặc khung có thông số quá cao nếu không cần thiết. Nếu dây chuyền không yêu cầu tự động hóa, băng tải con lăn tự do có thể là lựa chọn phù hợp để giảm chi phí đầu tư. Ngược lại, với dây chuyền có năng suất cao, loại truyền động sẽ thuận tiện hơn trong việc kiểm soát dòng hàng.
Vật liệu cũng cần được lựa chọn theo môi trường. Không nhất thiết sử dụng inox cho mọi hệ thống nếu khu vực vận hành không có yêu cầu chống ăn mòn hoặc vệ sinh đặc biệt. Ngoài giá mua ban đầu, nên tính cả chi phí bảo trì, điện năng và thay thế linh kiện trong quá trình sử dụng.

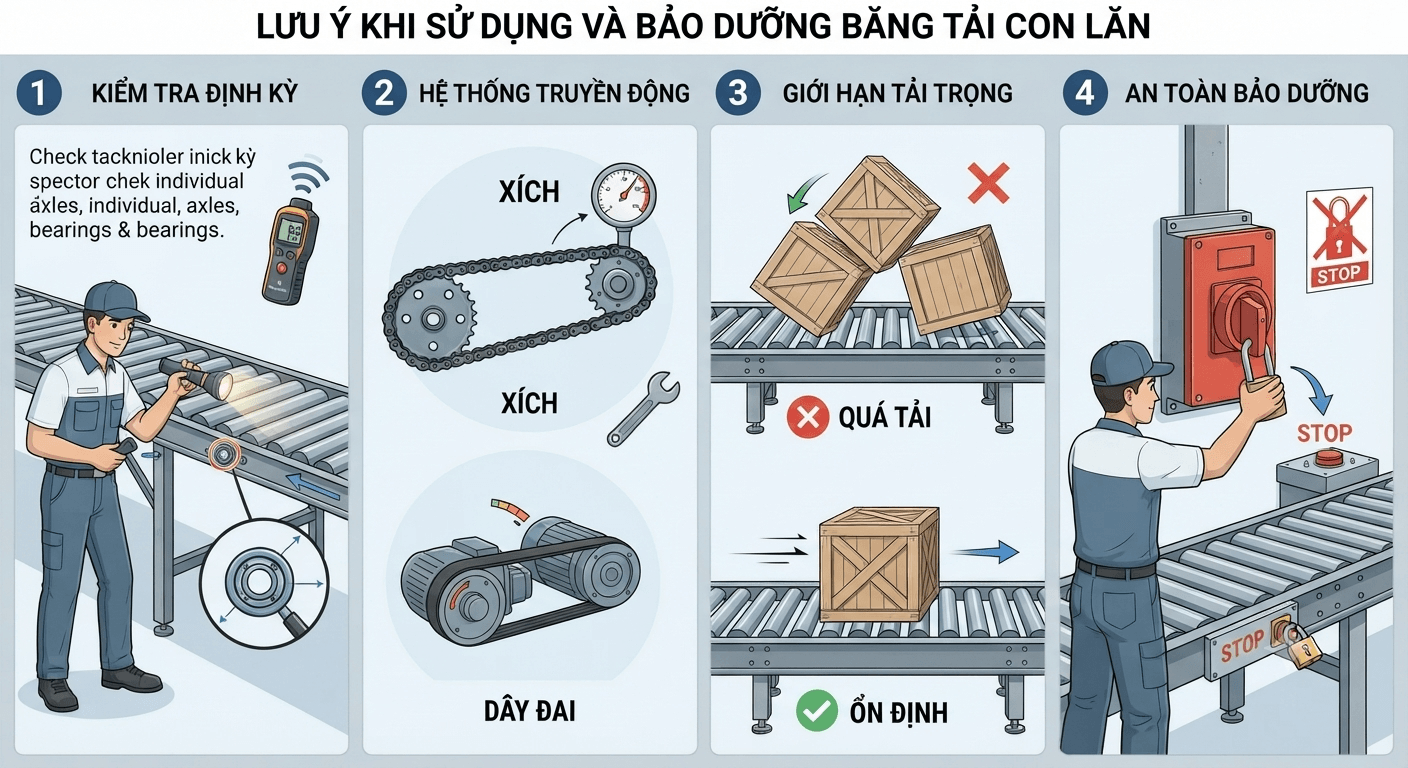

11. Lưu ý khi sử dụng và bảo dưỡng băng tải con lăn
Thường xuyên kiểm tra tình trạng con lăn, trục và ổ đỡ. Nếu xuất hiện tiếng ồn, rung hoặc con lăn quay không đều, cần kiểm tra sớm để tránh ảnh hưởng đến toàn bộ tuyến. Với băng tải truyền động bằng xích, cần kiểm tra độ căng và tình trạng ăn khớp của xích. Với loại dùng dây đai, cần kiểm tra độ mòn và khả năng truyền lực.
Không nên đặt hàng vượt tải trọng thiết kế. Hàng hóa cũng cần được bố trí ổn định, tránh rơi hoặc va chạm mạnh vào khung. Khi thực hiện bảo dưỡng, cần dừng thiết bị và đảm bảo nguồn năng lượng được kiểm soát trước khi tiếp cận các bộ phận chuyển động.
FAQ về băng tải con lăn
1. Băng tải con lăn phù hợp với hàng hóa nào?
Thiết bị phù hợp với thùng carton, khay, pallet, kiện hàng và các sản phẩm có đáy tương đối phẳng, cứng.
2. Băng tải con lăn tự do có cần động cơ không?
Không. Loại tự do có thể vận hành bằng lực đẩy thủ công hoặc trọng lực tùy thiết kế.
3. Băng tải con lăn có vận chuyển pallet được không?
Có. Cần sử dụng cấu hình con lăn, khung và truyền động phù hợp với trọng lượng pallet và điều kiện vận hành.
4. Băng tải con lăn inox dùng ở đâu?
Thường được cân nhắc cho môi trường ẩm, ngành thực phẩm, đồ uống, thủy sản hoặc khu vực có yêu cầu chống ăn mòn và vệ sinh.
Xem thêm
Băng tải con lăn là giải pháp vận chuyển phù hợp với nhiều loại hàng hóa công nghiệp, đặc biệt là thùng carton, khay, kiện hàng và pallet. Cấu tạo tương đối linh hoạt, có nhiều lựa chọn truyền động và dễ tích hợp với các thiết bị khác trong dây chuyền.
Khi lựa chọn, doanh nghiệp nên xem xét đồng thời tải trọng, kích thước hàng, đường kính và khoảng cách con lăn, tốc độ, vật liệu cũng như môi trường làm việc. Việc xác định đúng nhu cầu ngay từ đầu giúp hệ thống hoạt động ổn định và kiểm soát tốt chi phí đầu tư.
