Băng tải cao su nghiêng là giải pháp vận chuyển vật liệu theo phương dốc, giúp đưa hàng hóa hoặc nguyên liệu từ vị trí thấp lên cao mà không cần bố trí nhiều công đoạn trung gian. So với băng tải nằm ngang, thiết bị này đòi hỏi cao hơn về độ bám giữa vật liệu và mặt băng.
Góc nghiêng, loại cao su, cấu tạo bề mặt và phương án chống trượt đều cần được tính toán phù hợp với từng loại vật liệu.

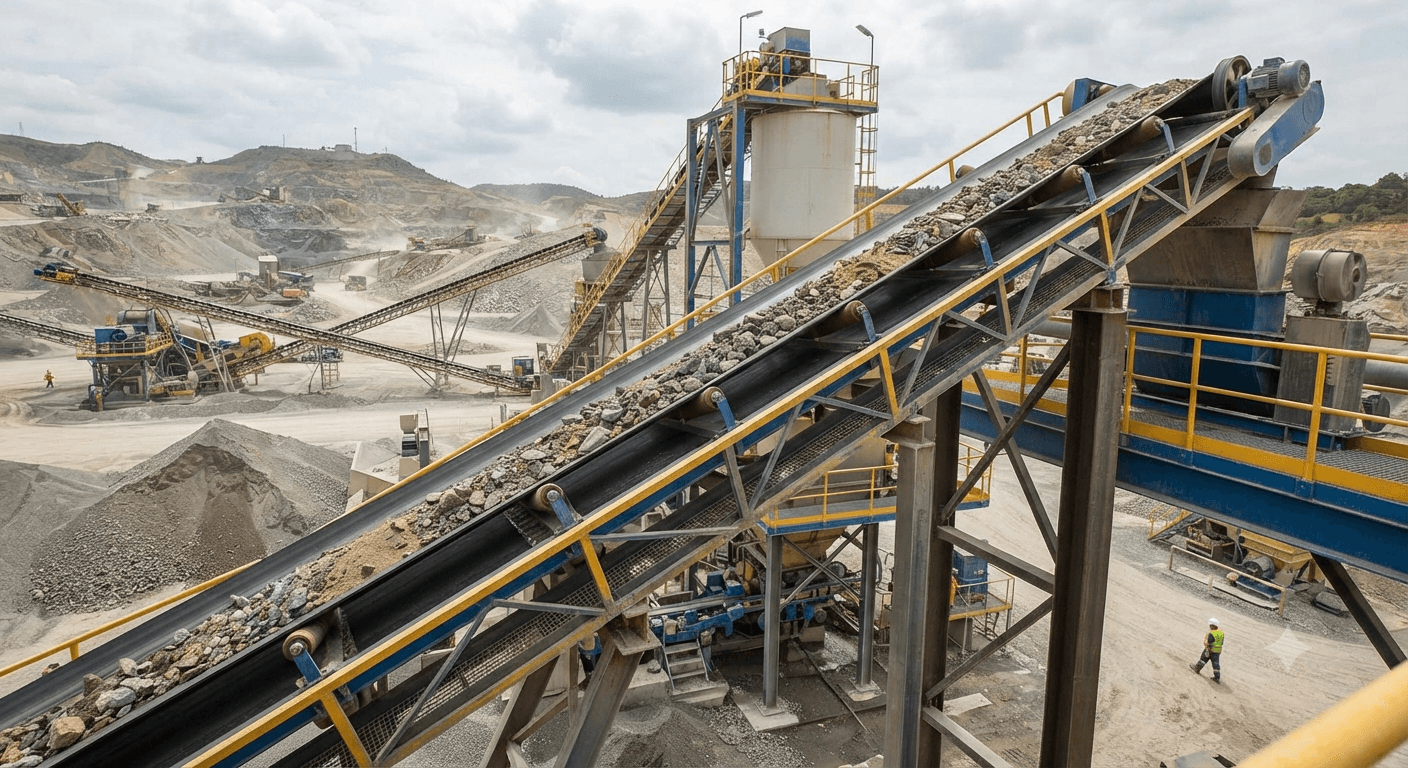

1. Băng tải cao su nghiêng là gì?
Băng tải cao su nghiêng là hệ thống vận chuyển sử dụng dây băng cao su chạy trên một mặt phẳng được bố trí theo góc dốc nhất định. Vật liệu được đưa lên hoặc xuống giữa hai cao độ khác nhau trong quá trình băng tải hoạt động.
Thiết bị có thể vận chuyển nhiều loại vật liệu như than, đá, cát, xi măng, quặng, nông sản, bao hàng hoặc nguyên liệu sản xuất. Tùy đặc điểm vật liệu, băng tải có thể sử dụng mặt băng trơn, băng cao su gân hoặc các dạng bề mặt tăng ma sát khác.
Điểm khác biệt quan trọng của băng tải nghiêng nằm ở khả năng giữ vật liệu trên mặt băng. Khi góc dốc tăng, trọng lực có xu hướng kéo vật liệu trượt ngược xuống. Vì vậy, việc lựa chọn băng tải không thể chỉ dựa vào tải trọng và chiều dài mà còn phải xét đến góc nghiêng và đặc tính vật liệu.

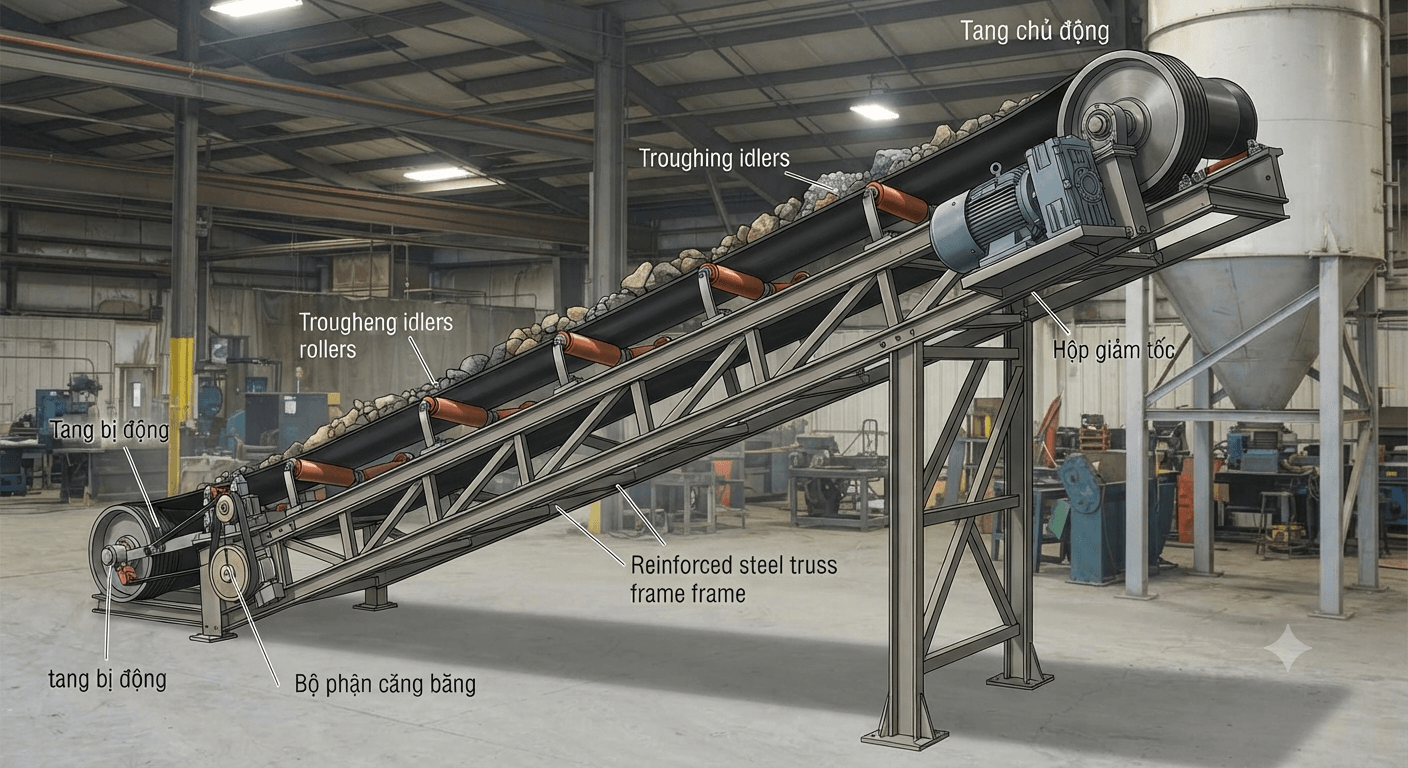

2. Cấu tạo của băng tải cao su nghiêng
Cấu tạo cơ bản của băng tải cao su nghiêng không khác quá nhiều so với băng tải thông thường. Tuy nhiên, một số bộ phận cần được thiết kế phù hợp hơn để đảm bảo vật liệu không bị trượt và dây băng vận hành ổn định trên mặt dốc.
Dây băng cao su
Dây băng là bộ phận trực tiếp tiếp xúc với vật liệu. Đối với băng tải nghiêng, khả năng bám của bề mặt băng có vai trò đặc biệt quan trọng.
Tùy ứng dụng, có thể sử dụng băng cao su trơn hoặc băng có cấu trúc bề mặt tăng ma sát. Với vật liệu rời, băng gân hoặc băng có thiết kế phù hợp thường được ưu tiên khi cần vận chuyển trên độ dốc lớn hơn.
Độ dày dây băng cũng cần được lựa chọn theo tải trọng, kích thước vật liệu và điều kiện làm việc. Nếu vận chuyển đá hoặc vật liệu có tính mài mòn cao, dây băng cần có khả năng chịu mài mòn và chịu va đập phù hợp.
Khung băng tải
Khung có nhiệm vụ nâng đỡ dây băng, con lăn và các bộ phận liên quan. Đối với hệ thống nghiêng, khung phải đảm bảo độ cứng và khả năng chịu tải trong suốt quá trình vận hành.
Chiều cao và độ dốc của khung cần được tính toán dựa trên vị trí cấp liệu và vị trí xả liệu. Với băng tải dài, kết cấu khung cần được bố trí các điểm đỡ phù hợp để hạn chế võng dây băng.
Con lăn
Con lăn giúp đỡ dây băng và tạo điều kiện cho băng di chuyển ổn định. Hệ thống có thể sử dụng con lăn đỡ phía trên, con lăn hồi phía dưới và các cụm con lăn phù hợp tại khu vực chuyển hướng.
Đối với băng tải vận chuyển vật liệu rời, cụm con lăn lòng máng có thể giúp tạo hình lòng băng và hạn chế vật liệu rơi khỏi hai bên.
Tang chủ động và tang bị động
Tang chủ động truyền chuyển động từ động cơ đến dây băng. Tang bị động nằm ở đầu còn lại và hỗ trợ quá trình quay vòng của băng.
Với băng tải nghiêng, lực kéo tác động lên dây băng cần được tính toán phù hợp với tải và chiều dài vận chuyển. Hệ thống cũng cần đảm bảo độ bám giữa tang và dây băng để hạn chế hiện tượng trượt băng.
Động cơ và hộp giảm tốc
Động cơ cung cấp năng lượng cho hệ thống. Hộp giảm tốc giúp điều chỉnh tốc độ và tăng mô-men xoắn phù hợp với yêu cầu vận chuyển.
Công suất động cơ không nên lựa chọn chỉ dựa trên chiều dài băng. Tải trọng, tốc độ, góc nghiêng, loại vật liệu và điều kiện khởi động đều ảnh hưởng đến yêu cầu công suất.
Bộ phận căng băng
Cơ cấu căng băng giúp duy trì độ căng cần thiết trong quá trình vận hành. Nếu dây băng quá chùng, khả năng truyền động có thể giảm và dễ phát sinh hiện tượng lệch băng hoặc trượt băng.
Ngược lại, căng quá mức cũng có thể làm tăng tải lên dây băng, ổ bi và các bộ phận truyền động. Vì vậy, cần điều chỉnh lực căng theo đúng yêu cầu của hệ thống.

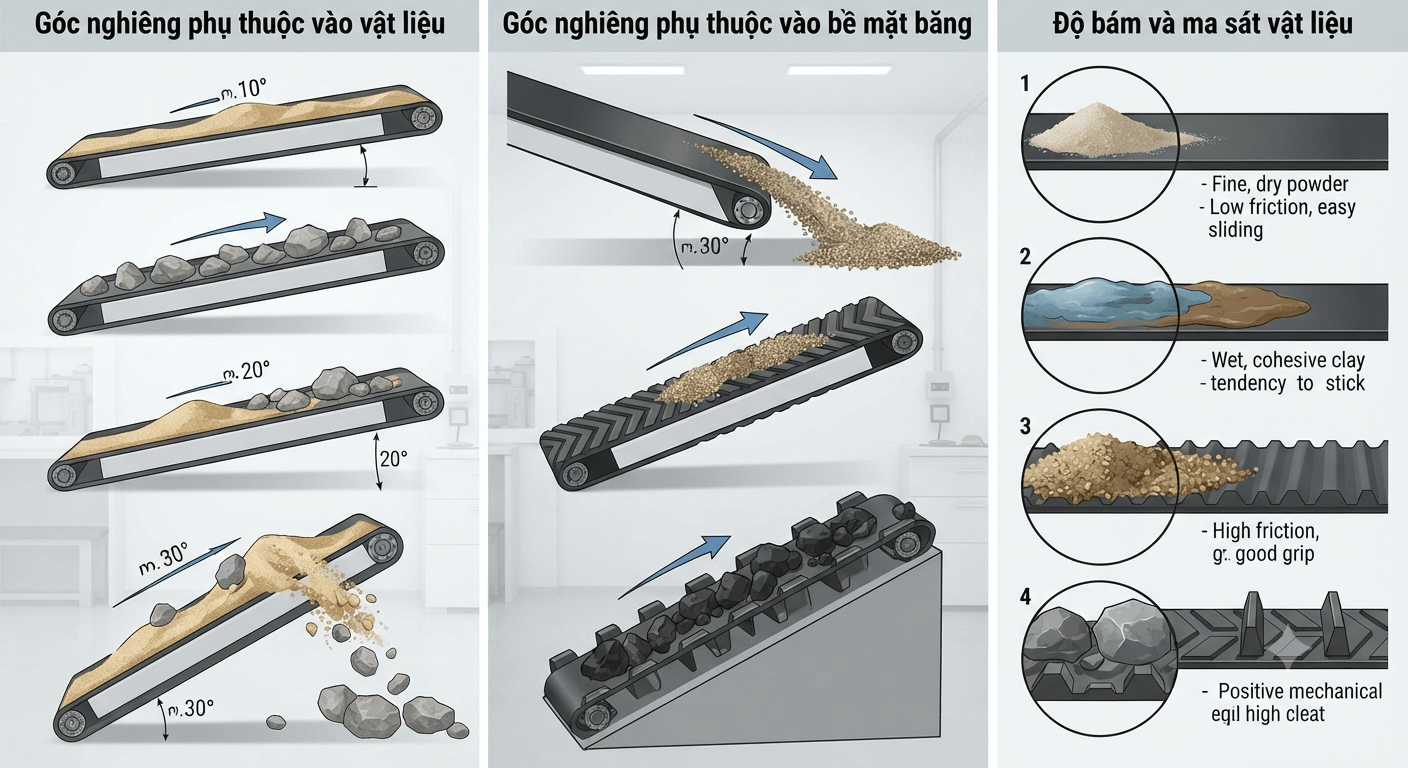

3. Góc nghiêng của băng tải cao su bao nhiêu là phù hợp?
Góc nghiêng là một trong những thông số quan trọng nhất khi thiết kế băng tải cao su nghiêng. Không có một góc cố định phù hợp cho mọi loại vật liệu.
Vật liệu càng dễ trượt thì góc vận chuyển cho phép càng cần được kiểm soát. Ngược lại, vật liệu có độ bám tốt hoặc băng có cấu trúc tăng ma sát có thể vận chuyển ở độ dốc lớn hơn.
Băng tải có góc nghiêng nhỏ thường dễ thiết kế và vận hành. Khi tăng góc dốc, yêu cầu đối với bề mặt dây băng, phương án giữ vật liệu và công suất truyền động cũng tăng theo.
Góc nghiêng phụ thuộc vào vật liệu
Vật liệu khô, dạng hạt nhỏ có thể có xu hướng trượt khác với vật liệu dạng cục hoặc có độ ẩm cao. Cùng một loại vật liệu nhưng kích thước hạt và tình trạng bề mặt cũng có thể làm thay đổi khả năng vận chuyển.
Ví dụ, cát khô có đặc tính khác với cát ướt. Đá cục cũng có hành vi khác so với bột hoặc vật liệu dạng hạt mịn.
Do đó, khi lựa chọn góc nghiêng, cần xét đến trạng thái thực tế của vật liệu thay vì chỉ dựa vào tên vật liệu.
Góc nghiêng phụ thuộc vào bề mặt băng
Băng cao su trơn thường có giới hạn về khả năng giữ vật liệu khi độ dốc tăng. Nếu cần vận chuyển trên mặt nghiêng lớn, có thể sử dụng băng có gân hoặc các cấu trúc bề mặt tăng ma sát.
Hình dạng gân cần được lựa chọn dựa trên hướng vận chuyển và đặc điểm vật liệu. Gân quá thấp có thể không tạo đủ lực giữ. Trong khi đó, thiết kế không phù hợp có thể làm giảm hiệu quả cấp liệu hoặc gây khó khăn khi vệ sinh.
Vì vậy, góc nghiêng và loại băng phải được lựa chọn đồng thời thay vì tách riêng từng yếu tố.

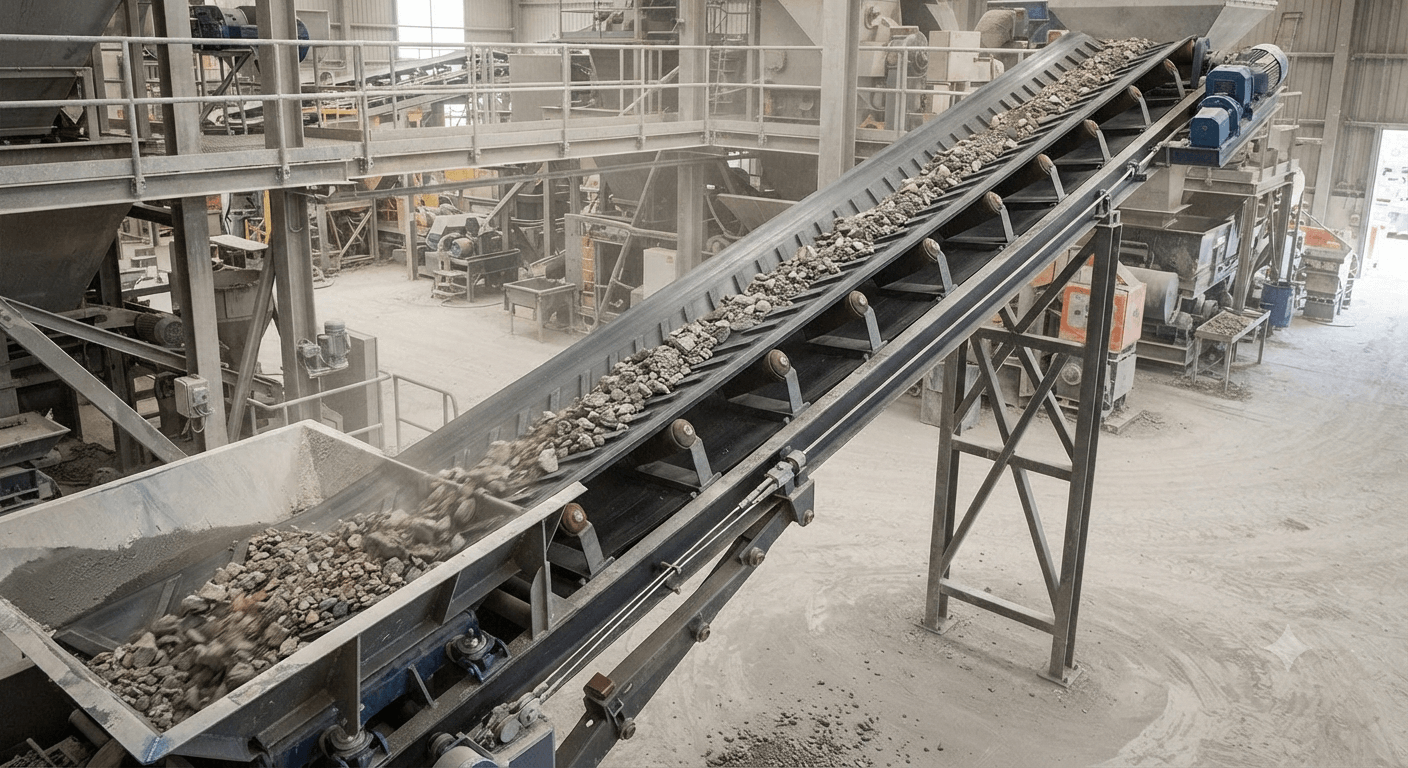

4. Giải pháp chống trượt cho băng tải cao su nghiêng
Chống trượt là yêu cầu quan trọng khi vận chuyển vật liệu theo phương dốc. Nếu không kiểm soát tốt, vật liệu có thể trượt ngược, dồn về một vị trí hoặc rơi khỏi băng.
Sử dụng băng cao su có gân
Đây là giải pháp phổ biến khi cần tăng khả năng giữ vật liệu. Các gân trên mặt băng tạo thành những điểm cản, giúp hạn chế vật liệu trượt xuống khi dây băng di chuyển theo hướng lên cao.
Tùy thiết kế, có thể sử dụng gân ngang, gân chữ V, gân xương cá hoặc các dạng kết cấu đặc biệt. Mỗi dạng phù hợp với một nhóm vật liệu và điều kiện vận chuyển khác nhau.
Tăng độ ma sát bề mặt
Ngoài gân, vật liệu chế tạo và cấu trúc bề mặt cao su cũng ảnh hưởng đến độ bám. Bề mặt có hệ số ma sát phù hợp sẽ giúp hạn chế hiện tượng trượt trong quá trình vận chuyển.
Tuy nhiên, không nên chỉ tìm loại băng có độ ma sát càng cao càng tốt. Cần cân bằng giữa khả năng bám, độ mài mòn, khả năng làm sạch và yêu cầu vận hành.
Thiết kế gân phù hợp
Chiều cao, khoảng cách và hướng của gân cần phù hợp với kích thước vật liệu. Nếu vật liệu dạng cục lớn, thiết kế gân quá nhỏ có thể không tạo hiệu quả giữ vật liệu.
Ngược lại, với vật liệu dạng hạt nhỏ, thiết kế bề mặt cần hạn chế tình trạng vật liệu tích tụ giữa các gân.
Giảm tốc độ khi cần thiết
Tốc độ băng cũng ảnh hưởng đến khả năng giữ vật liệu. Tốc độ quá cao có thể làm vật liệu dịch chuyển mạnh khi cấp liệu, chuyển hướng hoặc xả liệu.
Việc giảm tốc độ có thể giúp hệ thống vận hành ổn định hơn trong một số trường hợp. Tuy nhiên, tốc độ cần được cân đối với năng suất yêu cầu.
Kiểm soát lượng vật liệu cấp lên băng
Cấp liệu quá nhiều có thể khiến vật liệu chồng lên nhau và tăng nguy cơ trượt. Khi kết hợp với góc nghiêng lớn, hiện tượng này càng dễ xảy ra.
Do đó, phễu cấp liệu và thiết bị định lượng cần được thiết kế để duy trì lượng vật liệu phù hợp. Dòng vật liệu nên được phân bố tương đối đều trên mặt băng.

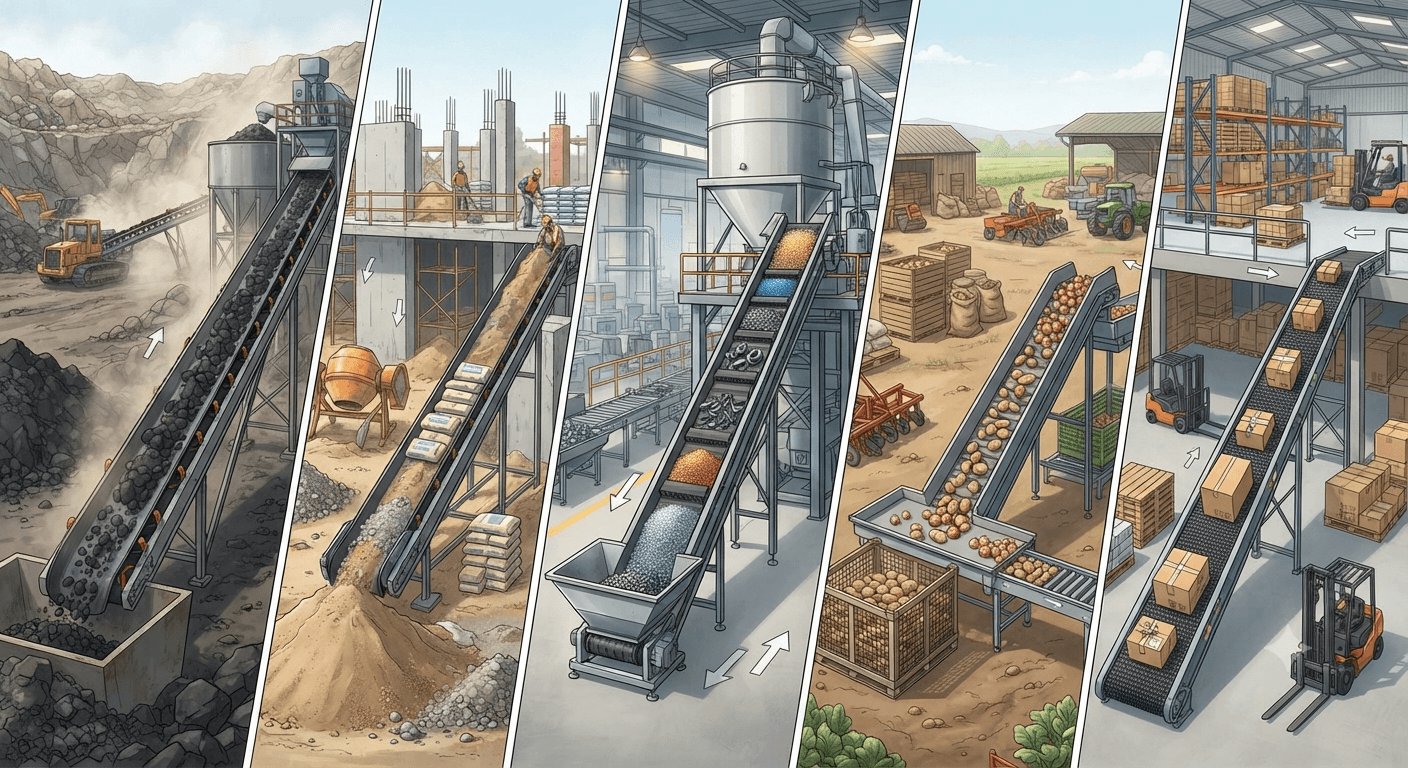

5. Ứng dụng của băng tải cao su nghiêng
Băng tải cao su nghiêng được sử dụng trong nhiều ngành công nghiệp nhờ khả năng vận chuyển vật liệu giữa các cao độ khác nhau.
Vận chuyển than và khoáng sản
Trong khai thác và chế biến khoáng sản, băng tải có thể vận chuyển than, quặng, đá và các loại vật liệu rời từ khu vực thấp lên khu vực cao hơn.
Môi trường này thường có tải trọng lớn và vật liệu gây mài mòn. Vì vậy, dây băng cần có độ bền phù hợp, đồng thời hệ thống khung và truyền động phải đáp ứng được điều kiện làm việc nặng.
Ngành xây dựng
Băng tải nghiêng được sử dụng để vận chuyển cát, đá, xi măng, vật liệu nghiền hoặc các loại nguyên liệu xây dựng.
Thiết bị giúp giảm việc vận chuyển thủ công và tạo dòng cấp liệu liên tục giữa các công đoạn. Đặc biệt, khi kết hợp với máy nghiền, máy sàng hoặc phễu chứa, băng tải có thể tạo thành một hệ thống vận chuyển hoàn chỉnh.
Nhà máy sản xuất
Trong nhà máy, băng tải có thể đưa nguyên liệu từ khu vực tiếp nhận lên silo, phễu chứa hoặc công đoạn sản xuất tiếp theo.
Tùy loại nguyên liệu, doanh nghiệp có thể lựa chọn băng tải cao su trơn, băng gân hoặc cấu trúc bề mặt khác. Chiều rộng và tốc độ băng được lựa chọn dựa trên năng suất yêu cầu.
Ngành nông nghiệp
Băng tải nghiêng cũng được sử dụng để vận chuyển nông sản, bao tải, nguyên liệu dạng hạt hoặc các sản phẩm sau thu hoạch.
Với những vật liệu dễ rơi hoặc có hình dạng không đồng đều, khả năng giữ sản phẩm trên mặt băng là yếu tố cần được quan tâm. Thiết kế băng phù hợp giúp giảm rơi vãi và duy trì dòng vận chuyển ổn định.
Kho hàng và trung tâm phân phối
Trong kho hàng, băng tải nghiêng có thể được dùng để vận chuyển thùng carton, bao hàng hoặc kiện sản phẩm giữa các tầng hoặc các khu vực có chênh lệch độ cao.
Với hàng đóng gói, yêu cầu chống trượt có thể khác so với vật liệu rời. Bề mặt băng cần đủ độ bám nhưng không gây ảnh hưởng đến bao bì hoặc sản phẩm.
6. Cách lựa chọn băng tải cao su nghiêng
Để lựa chọn đúng, trước tiên cần xác định loại vật liệu cần vận chuyển. Đây là cơ sở để lựa chọn loại cao su, cấu trúc bề mặt và thiết kế gân.
Tiếp theo là xác định năng suất. Năng suất càng cao thì chiều rộng và tốc độ băng càng cần được tính toán phù hợp.
Góc nghiêng cũng cần được xác định từ vị trí cấp liệu đến vị trí xả liệu. Không nên lựa chọn góc lớn hơn mức cần thiết nếu có thể bố trí tuyến băng hợp lý hơn.
Tải trọng và kích thước vật liệu cũng ảnh hưởng trực tiếp đến độ dày dây băng. Vật liệu nặng, kích thước lớn hoặc có cạnh sắc thường yêu cầu băng chịu va đập và mài mòn tốt hơn.
Ngoài ra, cần xem xét điều kiện môi trường như nhiệt độ, độ ẩm, dầu mỡ, bụi và hóa chất. Những yếu tố này có thể ảnh hưởng đến tuổi thọ của dây băng.

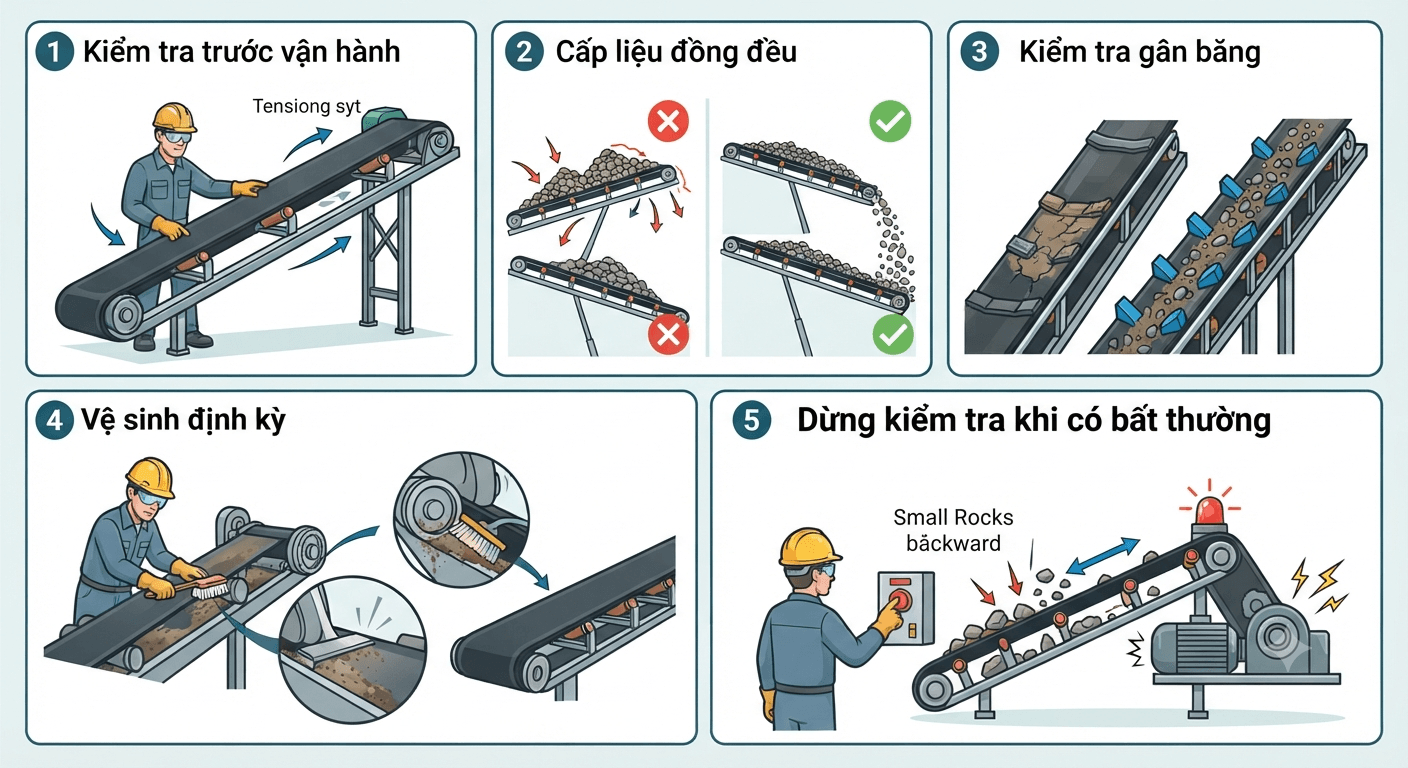

7. Lưu ý khi sử dụng băng tải cao su nghiêng
Trước khi vận hành, cần kiểm tra dây băng, con lăn, tang và hệ thống truyền động. Đặc biệt, cần quan sát tình trạng lệch băng hoặc các dấu hiệu bất thường trên bề mặt dây băng.
Không nên cấp vật liệu vượt quá năng suất thiết kế. Vật liệu cần được cấp tương đối đều để tránh tạo tải tập trung hoặc làm tăng nguy cơ trượt.
Với băng tải có góc nghiêng lớn, cần kiểm tra định kỳ tình trạng gân băng. Nếu gân bị mòn hoặc biến dạng, khả năng giữ vật liệu có thể giảm.
Hệ thống cũng cần được vệ sinh thường xuyên. Vật liệu bám trên mặt băng, tang hoặc con lăn có thể ảnh hưởng đến khả năng vận hành và làm tăng nguy cơ lệch băng.
Khi phát hiện tiếng ồn, rung động, trượt băng hoặc vật liệu rơi bất thường, nên dừng kiểm tra để xác định nguyên nhân thay vì tiếp tục vận hành.
FAQ về băng tải cao su nghiêng
1. Băng tải cao su nghiêng có thể vận chuyển vật liệu ở góc bao nhiêu?
Góc nghiêng phụ thuộc vào loại vật liệu, độ ẩm, kích thước vật liệu, tốc độ băng và cấu trúc bề mặt. Không nên áp dụng một góc cố định cho mọi hệ thống.
2. Băng tải cao su trơn có dùng được cho đường nghiêng không?
Có thể sử dụng ở góc nghiêng phù hợp với đặc tính vật liệu. Khi cần vận chuyển ở độ dốc lớn hơn, nên cân nhắc băng có gân hoặc bề mặt tăng ma sát.
3. Vì sao vật liệu bị trượt ngược trên băng tải?
Nguyên nhân có thể đến từ góc nghiêng quá lớn, bề mặt băng không đủ độ bám, tốc độ vận chuyển không phù hợp hoặc lượng vật liệu cấp lên quá nhiều.
Xem thêm
Băng tải cao su chịu dầu: Đặc điểm vật liệu, khả năng chống dầu và ứng dụng thực tế
Băng tải cao su vận chuyển than, đá và khoáng sản: Cấu tạo, yêu cầu kỹ thuật và lựa chọn
Băng tải cao su nghiêng giúp vận chuyển vật liệu giữa các cao độ khác nhau một cách liên tục và giảm đáng kể công việc vận chuyển thủ công. Tuy nhiên, hệ thống nghiêng có yêu cầu cao hơn về khả năng giữ vật liệu so với băng tải nằm ngang.
Khi lựa chọn, cần đồng thời xem xét loại vật liệu, góc nghiêng, chiều rộng băng, tốc độ, tải trọng và cấu trúc bề mặt. Với những tuyến vận chuyển có độ dốc lớn, băng cao su gân hoặc giải pháp tăng ma sát có thể giúp hạn chế hiện tượng trượt.
