Băng tải cao su lòng máng là hệ thống vận chuyển được sử dụng phổ biến trong các ngành khai thác khoáng sản, sản xuất vật liệu xây dựng, nông nghiệp và xử lý nguyên liệu rời. Nhờ hệ thống con lăn được bố trí theo dạng máng, dây băng có thể tạo thành bề mặt lõm, giúp giữ vật liệu ổn định hơn trong quá trình vận chuyển.
Để hệ thống hoạt động hiệu quả, doanh nghiệp cần lựa chọn phù hợp về chiều rộng dây, góc lòng máng, loại vật liệu, tải trọng và năng suất. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, ứng dụng và cách lựa chọn băng tải cao su lòng máng.

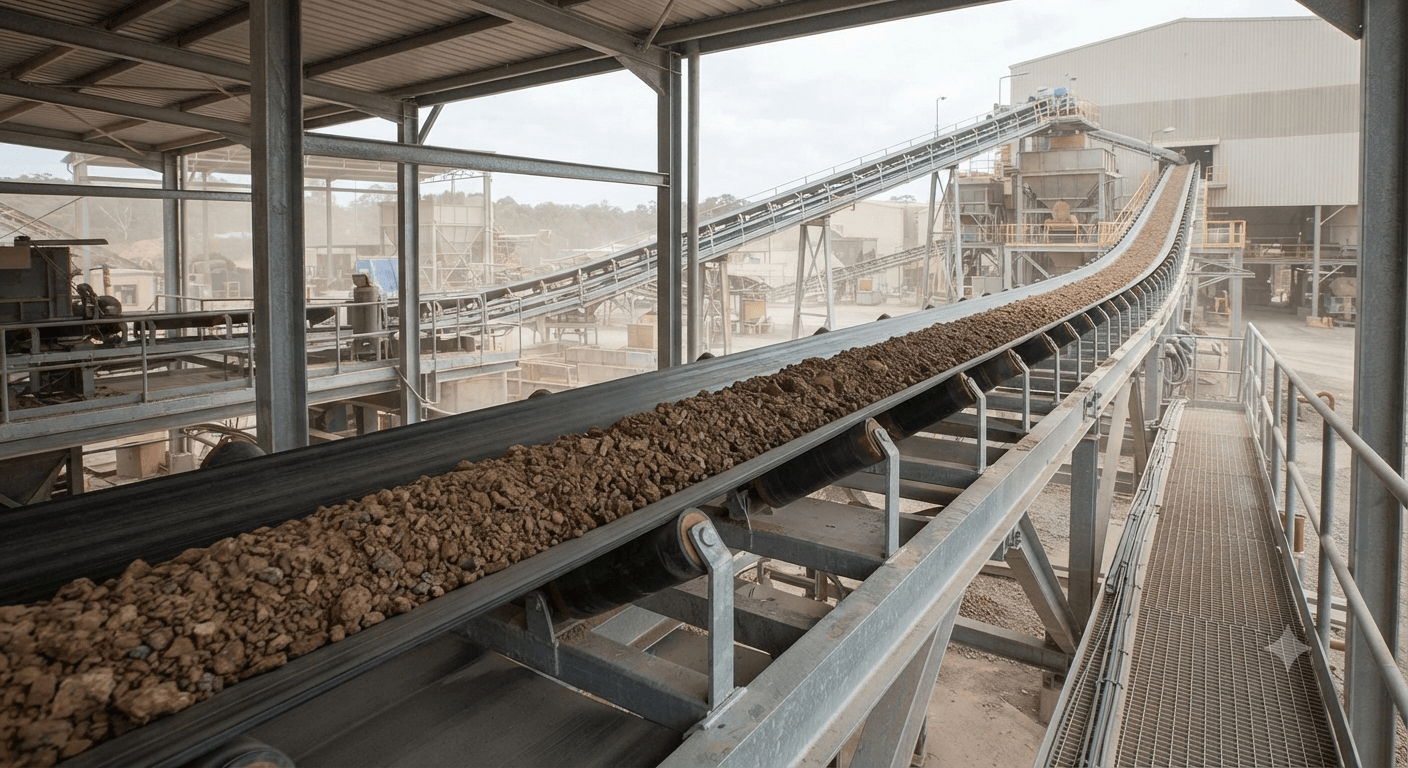

1. Băng tải cao su lòng máng là gì?
Băng tải cao su lòng máng là hệ thống sử dụng dây băng cao su được nâng đỡ bởi các cụm con lăn bố trí theo góc nghiêng. Khi dây băng chạy trên các con lăn này, phần giữa được giữ thấp hơn hai mép, tạo thành dạng lòng máng.
Thiết kế này đặc biệt phù hợp với vật liệu dạng rời. Khi vật liệu được cấp lên băng, phần lòng máng giúp tập trung vật liệu ở khu vực trung tâm và hạn chế tình trạng rơi vãi trong quá trình di chuyển.
Mức độ lõm của băng phụ thuộc vào góc bố trí con lăn. Góc lòng máng cần được lựa chọn phù hợp với đặc điểm của vật liệu. Nếu góc quá nhỏ, khả năng chứa vật liệu có thể không được tận dụng tốt. Ngược lại, góc quá lớn có thể ảnh hưởng đến độ ổn định của dây hoặc đặc tính vận chuyển.
Hệ thống có thể được thiết kế với chiều dài từ vài mét đến nhiều chục hoặc hàng trăm mét, tùy theo nhu cầu vận chuyển và bố trí mặt bằng.

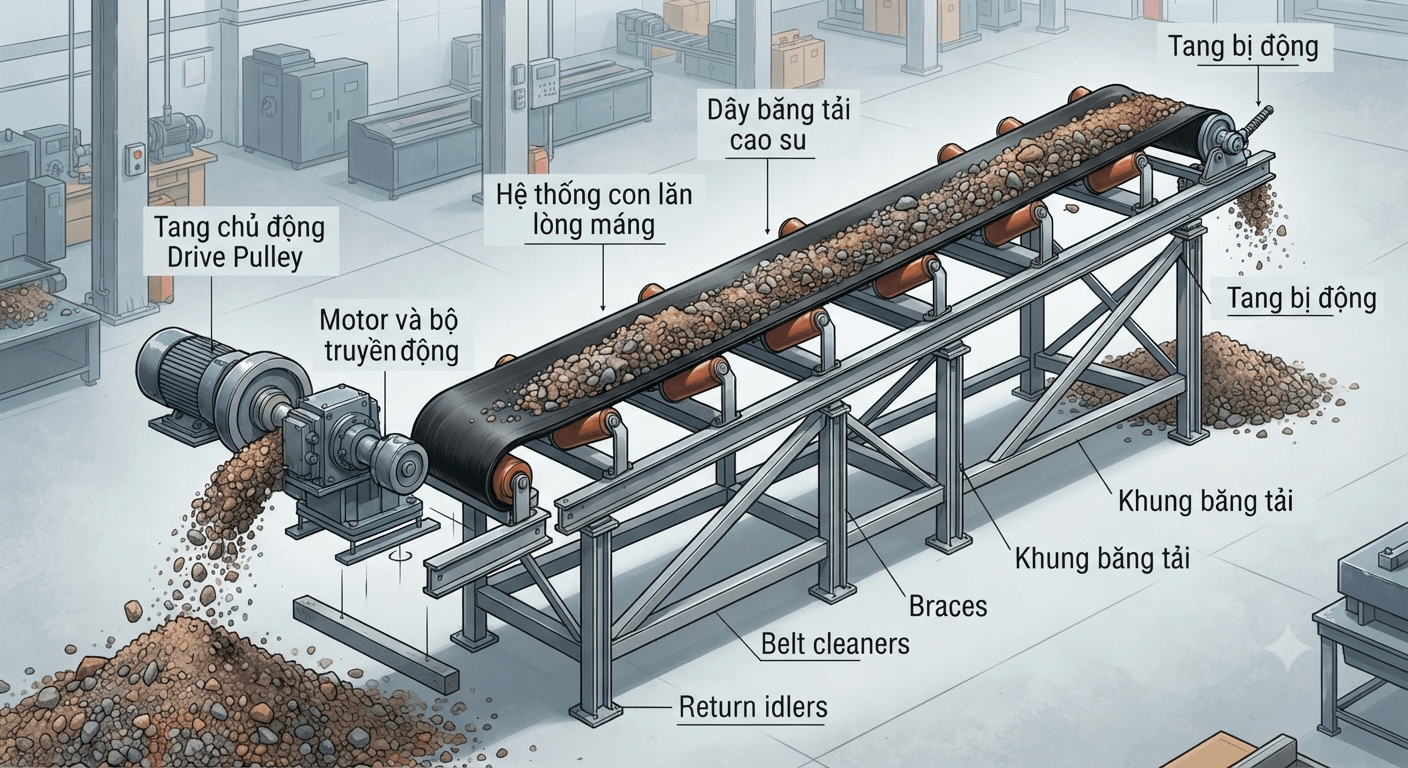

2. Cấu tạo của băng tải cao su lòng máng
Một hệ thống băng tải lòng máng hoàn chỉnh gồm nhiều bộ phận liên kết với nhau. Mỗi bộ phận đều có vai trò nhất định đối với khả năng vận hành và độ bền của hệ thống.
Dây băng tải cao su
Dây băng là bộ phận trực tiếp tiếp xúc và vận chuyển vật liệu. Loại dây sử dụng thường được lựa chọn theo tải trọng, độ mài mòn và điều kiện môi trường.
Với vật liệu như đá, quặng hoặc sỏi, dây cần có khả năng chống mài mòn phù hợp. Nếu vận chuyển vật liệu có nhiệt độ cao hoặc chứa dầu, cần lựa chọn loại cao su chuyên dụng.
Chiều rộng và độ dày của dây cũng ảnh hưởng đến năng suất vận chuyển. Dây quá hẹp có thể không đáp ứng lưu lượng, trong khi dây quá lớn có thể làm tăng chi phí đầu tư không cần thiết.
Hệ thống con lăn lòng máng
Đây là bộ phận tạo nên đặc điểm riêng của băng tải cao su lòng máng. Các con lăn được bố trí thành cụm, trong đó con lăn giữa nằm ngang và hai con lăn hai bên được đặt nghiêng lên.
Khi dây băng chạy qua cụm con lăn, bề mặt dây tạo thành dạng máng. Vật liệu nhờ đó được giữ tập trung ở giữa thay vì nằm trên một mặt phẳng.
Góc nghiêng của con lăn có thể được thiết kế tùy theo từng hệ thống. Việc lựa chọn góc cần dựa trên loại vật liệu và khả năng làm việc của dây băng.
Tang chủ động
Tang chủ động nhận lực từ motor thông qua bộ truyền động và kéo dây băng di chuyển. Bề mặt và đường kính tang cần phù hợp với loại dây sử dụng. Nếu tang không phù hợp, dây có thể bị uốn quá mức hoặc xảy ra hiện tượng trượt.
Trong quá trình vận hành, tang chủ động cần được kiểm tra để đảm bảo khả năng truyền lực ổn định.
Tang bị động
Tang bị động thường được bố trí ở đầu còn lại của hệ thống. Bộ phận này có nhiệm vụ dẫn hướng và hỗ trợ cho vòng tuần hoàn của dây băng.
Tùy thiết kế, tang bị động có thể kết hợp với cơ cấu điều chỉnh để hỗ trợ việc căng dây và căn chỉnh khi cần thiết. Nếu tang bị động hoặc các bộ phận liên quan hoạt động không ổn định, dây có thể bị chạy lệch hoặc mài mòn ở mép.
Khung băng tải
Khung là bộ phận chịu lực cho toàn bộ hệ thống, bao gồm dây, con lăn, vật liệu và các thiết bị truyền động.
Vật liệu chế tạo khung thường được lựa chọn theo tải trọng và môi trường sử dụng. Với những hệ thống công nghiệp lớn, kết cấu khung cần đủ độ cứng để hạn chế rung lắc và biến dạng.
Thiết kế khung cũng cần tạo điều kiện thuận lợi cho việc kiểm tra, bảo trì và thay thế các bộ phận khi cần.
Motor và bộ truyền động
Motor cung cấp nguồn động lực cho hệ thống. Tùy theo tải trọng, chiều dài, tốc độ và góc nghiêng, công suất motor sẽ được tính toán phù hợp.
Bộ truyền động có thể bao gồm hộp giảm tốc và các cơ cấu truyền lực khác. Việc lựa chọn không đúng công suất có thể khiến hệ thống hoạt động quá tải hoặc không đạt năng suất mong muốn.

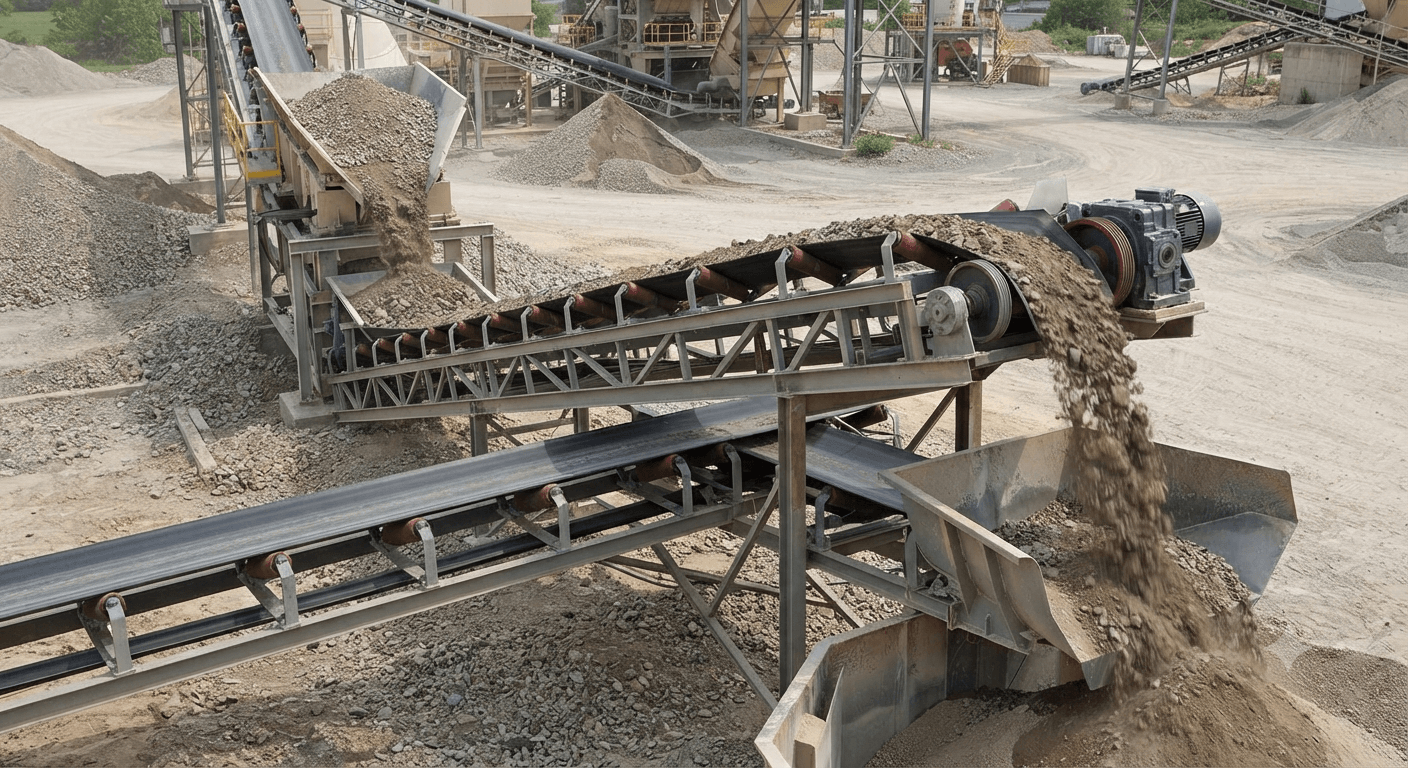

3. Nguyên lý hoạt động của băng tải cao su lòng máng
Nguyên lý hoạt động của băng tải cao su lòng máng tương đối đơn giản. Khi hệ thống khởi động, motor truyền lực đến tang chủ động. Tang chủ động quay và kéo dây băng di chuyển theo một vòng tuần hoàn.
Vật liệu được cấp lên bề mặt dây tại vị trí nạp liệu. Khi dây chạy qua các cụm con lăn, hai bên mép dây được nâng lên, tạo thành lòng máng. Nhờ đó, vật liệu được giữ tập trung và di chuyển theo hướng của băng tải.
Khi vật liệu đến đầu xả, dây băng đổi hướng qua tang. Dưới tác động của chuyển động, vật liệu được đưa ra khỏi băng và rơi xuống vị trí tiếp nhận hoặc thiết bị tiếp theo.
Sau đó, phần dây không tải quay trở về vị trí cấp liệu để tiếp tục chu trình mới. Các con lăn phía dưới có nhiệm vụ nâng đỡ phần dây hồi về và hỗ trợ dây vận hành ổn định.
4. Ưu điểm của băng tải cao su lòng máng
Tăng khả năng chứa vật liệu
Nhờ thiết kế lòng máng, bề mặt dây có thể chứa được lượng vật liệu lớn hơn so với một băng tải phẳng có cùng chiều rộng.
Điều này giúp tăng năng suất vận chuyển mà không nhất thiết phải mở rộng toàn bộ hệ thống. Đây là một trong những lý do loại băng tải này được sử dụng nhiều trong các dây chuyền xử lý vật liệu rời.
Hạn chế vật liệu rơi vãi
Hai mép dây được nâng lên giúp giữ vật liệu tập trung ở khu vực trung tâm. Điều này đặc biệt hữu ích với vật liệu nhỏ hoặc dạng hạt như cát, than và quặng nghiền. Tuy nhiên, để hạn chế rơi vãi hiệu quả, vị trí cấp liệu và tốc độ băng cũng cần được thiết kế phù hợp.
Phù hợp với tải trọng và lưu lượng lớn
Băng tải lòng máng có thể được thiết kế để vận chuyển lượng vật liệu lớn liên tục. Chiều rộng dây, tốc độ vận chuyển và cấu tạo chịu lực có thể được điều chỉnh theo năng suất yêu cầu. Loại băng tải này phù hợp với các dây chuyền cần vận chuyển vật liệu trong thời gian dài và liên tục.
Có thể thiết kế theo nhiều chiều dài
Hệ thống có thể được thiết kế phù hợp với mặt bằng thực tế. Với những khu vực có khoảng cách vận chuyển lớn, băng tải giúp giảm việc sử dụng nhân công và phương tiện vận chuyển trung gian.
Tùy yêu cầu, hệ thống cũng có thể kết hợp với các thiết bị cấp liệu, nghiền, sàng hoặc hệ thống chứa vật liệu.

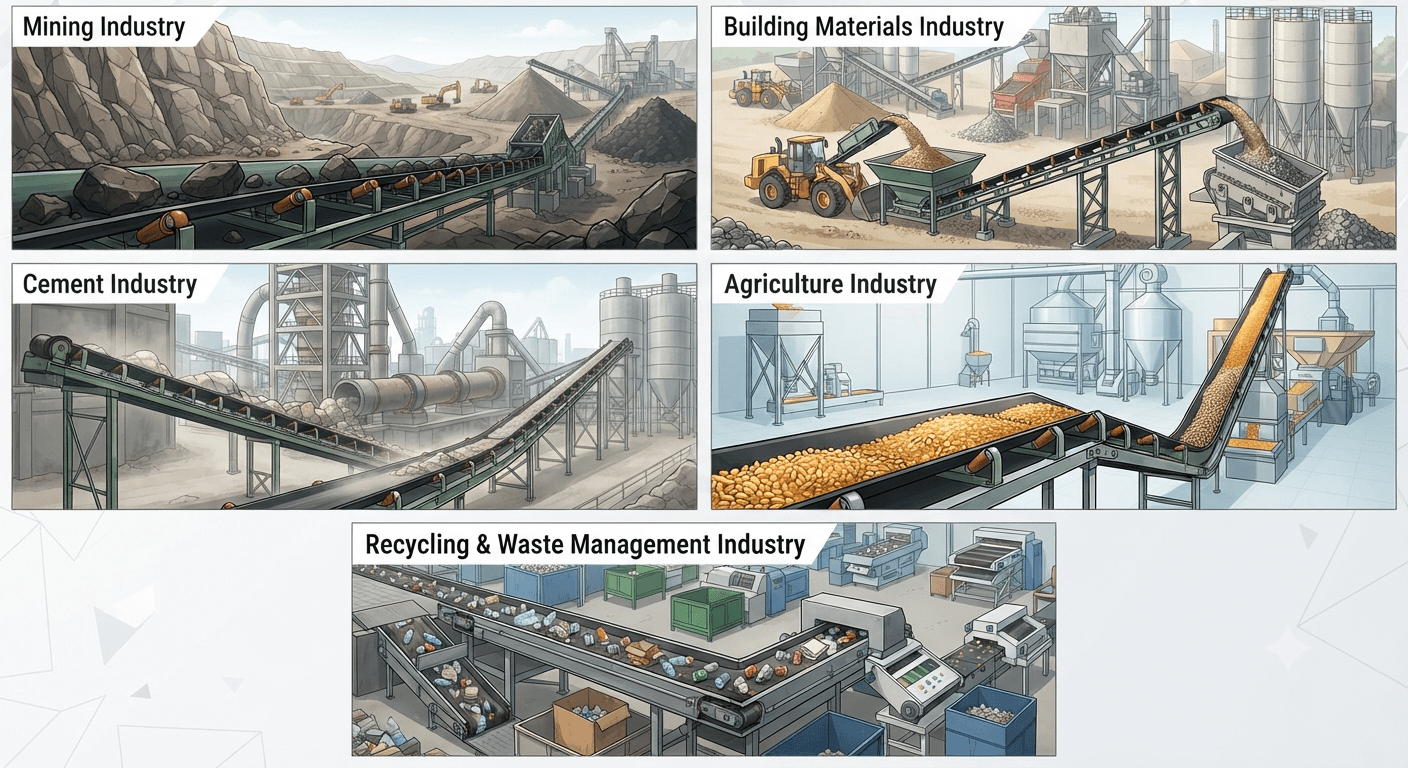

4. Ứng dụng của băng tải cao su lòng máng
Ngành khai thác khoáng sản
Băng tải cao su lòng máng được sử dụng để vận chuyển đá, quặng, than và nhiều loại khoáng sản. Những vật liệu này thường có trọng lượng lớn và khả năng gây mài mòn cao. Vì vậy, dây băng và con lăn cần được lựa chọn phù hợp với điều kiện làm việc.
Hệ thống có thể kết nối trực tiếp giữa khu vực khai thác, máy nghiền, máy sàng và khu vực tập kết.
Ngành sản xuất vật liệu xây dựng
Trong các trạm nghiền hoặc cơ sở sản xuất vật liệu xây dựng, băng tải có thể vận chuyển đá, cát, sỏi và nguyên liệu khác.
Thiết kế lòng máng giúp hạn chế vật liệu tràn khỏi dây trong quá trình vận chuyển. Tùy loại vật liệu, có thể lựa chọn dây chịu mài mòn hoặc các loại dây có đặc tính phù hợp hơn.
Ngành xi măng
Băng tải được sử dụng để vận chuyển nguyên liệu giữa các công đoạn sản xuất. Tùy vị trí, vật liệu có thể có nhiệt độ, kích thước và đặc tính khác nhau. Vì vậy, không phải mọi vị trí đều sử dụng cùng một loại dây.
Việc lựa chọn đúng loại băng giúp hệ thống hoạt động ổn định và phù hợp với điều kiện của từng công đoạn.
Ngành nông nghiệp
Băng tải lòng máng cũng có thể được sử dụng để vận chuyển ngũ cốc, thức ăn chăn nuôi và một số loại nông sản dạng rời.
Thiết kế cần phù hợp với đặc tính của sản phẩm để hạn chế hư hỏng trong quá trình vận chuyển. Đối với vật liệu có kích thước nhỏ, cần chú ý đến việc hạn chế rơi vãi tại các điểm chuyển tiếp.
Ngành tái chế và xử lý vật liệu
Trong dây chuyền tái chế, băng tải có thể vận chuyển vật liệu từ khu vực tiếp nhận đến các công đoạn phân loại hoặc xử lý.
Tùy loại vật liệu, hệ thống có thể cần dây có khả năng chống mài mòn tốt hơn. Thiết kế cũng cần tính đến tình trạng vật liệu không đồng đều và khả năng có các vật thể gây va đập.
5. Cách lựa chọn băng tải cao su lòng máng phù hợp
Xác định loại vật liệu vận chuyển
Đây là thông tin cần xác định đầu tiên. Cần biết vật liệu là dạng bột, hạt, cục hay có kích thước lớn. Khối lượng riêng, kích thước và khả năng gây mài mòn của vật liệu ảnh hưởng đến việc lựa chọn dây băng và kết cấu hệ thống.
Với vật liệu có cạnh sắc hoặc va đập mạnh tại điểm cấp liệu, cần đặc biệt chú ý đến khả năng chịu mài mòn và độ bền của dây.
Tính toán năng suất vận chuyển
Năng suất cần thiết thường được xác định theo lượng vật liệu cần vận chuyển trong một khoảng thời gian. Thông số này ảnh hưởng đến chiều rộng dây, tốc độ băng và kích thước của hệ thống.
Không nên chỉ tăng tốc độ để đạt năng suất cao. Tốc độ quá lớn có thể làm vật liệu mất ổn định hoặc tăng nguy cơ rơi vãi.
Lựa chọn chiều rộng dây
Chiều rộng cần phù hợp với lưu lượng vật liệu và kích thước lớn nhất của vật liệu. Nếu dây quá hẹp, vật liệu có thể tràn hoặc không đạt năng suất. Nếu quá rộng, chi phí đầu tư và công suất vận hành có thể tăng không cần thiết. Việc lựa chọn cần dựa trên tính toán cụ thể thay vì chỉ chọn theo các kích thước phổ biến.
Xác định góc lòng máng
Góc lòng máng ảnh hưởng đến hình dạng và khả năng chứa vật liệu của dây. Góc phù hợp giúp tận dụng diện tích vận chuyển và giữ vật liệu ổn định. Tuy nhiên, cần đảm bảo dây băng có khả năng làm việc với độ uốn tương ứng. Việc lựa chọn góc cần được thực hiện cùng với việc lựa chọn loại dây và cụm con lăn.
Xem xét chiều dài và độ nghiêng
Chiều dài càng lớn, yêu cầu về lực kéo và khả năng chịu lực của hệ thống càng cao. Nếu băng tải có độ nghiêng, cần tính thêm ảnh hưởng của trọng lực đến công suất motor và nguy cơ vật liệu trượt ngược. Trong một số trường hợp, có thể cần sử dụng dây có bề mặt hoặc thiết kế hỗ trợ phù hợp.
6. Lưu ý khi lắp đặt và sử dụng
Khi lắp đặt băng tải cao su lòng máng, cần đảm bảo khung được cân chỉnh đúng. Các cụm con lăn phải được bố trí thẳng hàng để hạn chế hiện tượng dây chạy lệch.
Dây băng cần được căng với mức phù hợp. Dây quá căng có thể làm tăng tải lên tang, ổ bi và hệ thống truyền động. Ngược lại, dây quá chùng có thể gây trượt hoặc vận hành không ổn định.
Điểm cấp liệu cũng cần được thiết kế hợp lý. Nếu vật liệu rơi từ độ cao quá lớn, lực va đập có thể làm dây nhanh mòn hoặc hư hỏng.
Trong quá trình sử dụng, nên kiểm tra định kỳ tình trạng dây, con lăn, tang và hệ thống truyền động. Những dấu hiệu như dây chạy lệch, con lăn không quay hoặc tiếng ồn bất thường cần được xử lý sớm.
Câu hỏi thường gặp
1. Băng tải cao su lòng máng dùng để vận chuyển những vật liệu nào?
Loại băng tải này phù hợp với nhiều vật liệu dạng rời như cát, đá, sỏi, than, quặng, xi măng, ngũ cốc và nguyên liệu công nghiệp.
2. Băng tải lòng máng có thể vận chuyển vật liệu nặng không?
Có. Khả năng chịu tải phụ thuộc vào chiều rộng, cấu tạo dây, hệ thống con lăn và thiết kế tổng thể của băng tải.
3. Góc lòng máng càng lớn có càng tốt không?
Không. Góc cần phù hợp với loại vật liệu và khả năng làm việc của dây băng. Góc quá lớn có thể ảnh hưởng đến độ ổn định và tuổi thọ của hệ thống.
4. Làm thế nào để hạn chế dây băng chạy lệch?
Cần đảm bảo khung, tang và các cụm con lăn được lắp đặt đúng vị trí. Đồng thời, nên kiểm tra độ căng và vệ sinh vật liệu bám trên các bộ phận thường xuyên.
Xem thêm
Băng tải PU và PVC: So sánh đặc điểm, độ bền, ứng dụng và cách lựa chọn phù hợp
Cách chọn băng tải PU phù hợp: Kích thước, độ dày, tải trọng và môi trường sử dụng
Băng tải cao su lòng máng là giải pháp phù hợp cho các hệ thống cần vận chuyển vật liệu rời với lưu lượng lớn. Thiết kế dạng máng giúp tập trung vật liệu, hạn chế rơi vãi và tăng khả năng chứa trên bề mặt dây.
Để hệ thống hoạt động ổn định, cần lựa chọn đúng loại dây băng, chiều rộng, góc lòng máng, tải trọng và công suất truyền động. Việc tính toán phù hợp ngay từ đầu cũng giúp hạn chế tình trạng quá tải và giảm chi phí bảo trì trong quá trình sử dụng.
