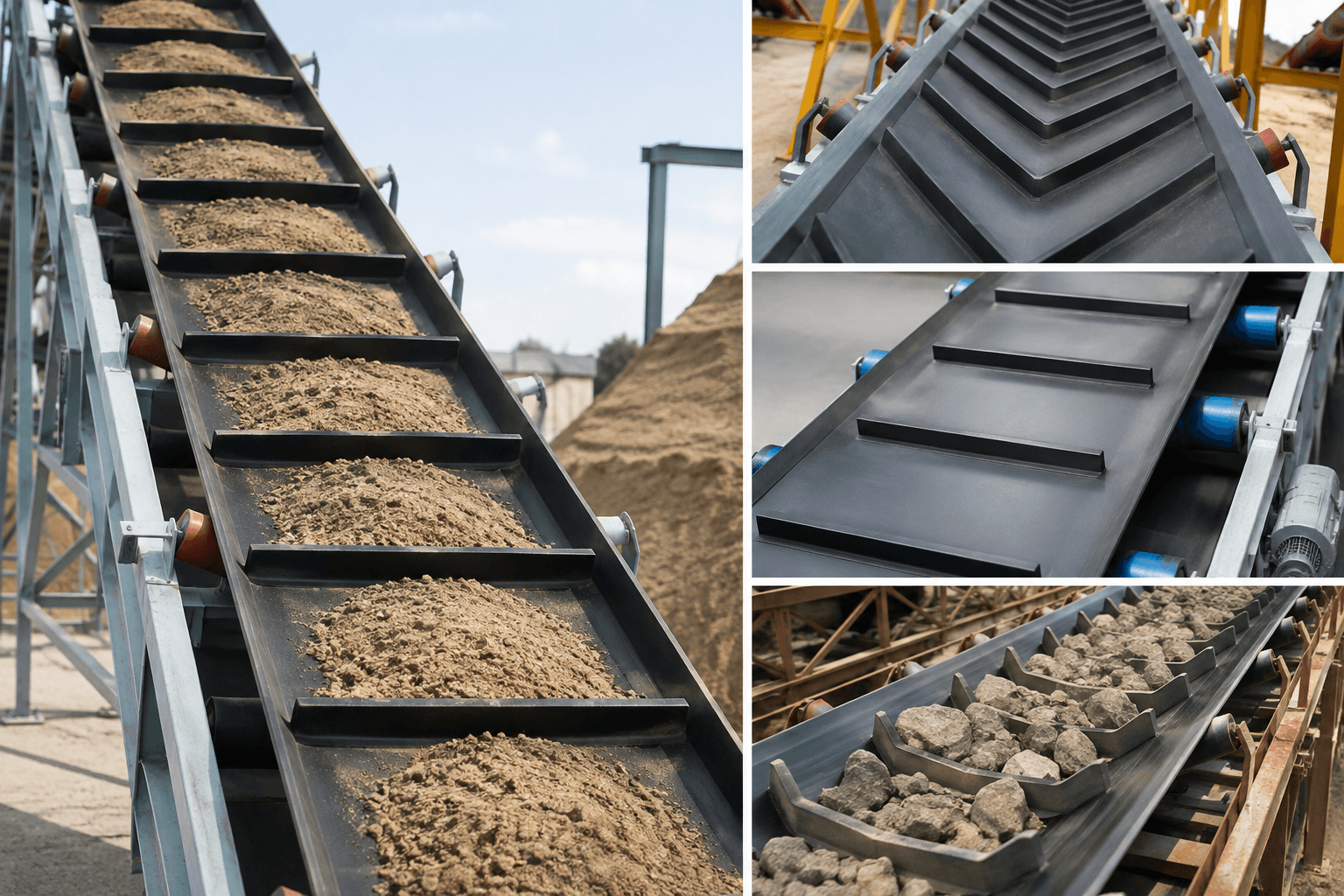

Băng tải gân cao su được sử dụng khi vật liệu cần vận chuyển trên mặt băng có độ dốc hoặc dễ trượt. Các đường gân được bố trí trên bề mặt cao su giúp tăng khả năng giữ vật liệu, hạn chế hiện tượng trôi ngược và hỗ trợ vận chuyển ổn định hơn.
Tùy loại vật liệu, góc nghiêng và năng suất yêu cầu, doanh nghiệp có thể lựa chọn kiểu gân và chiều cao gân khác nhau.

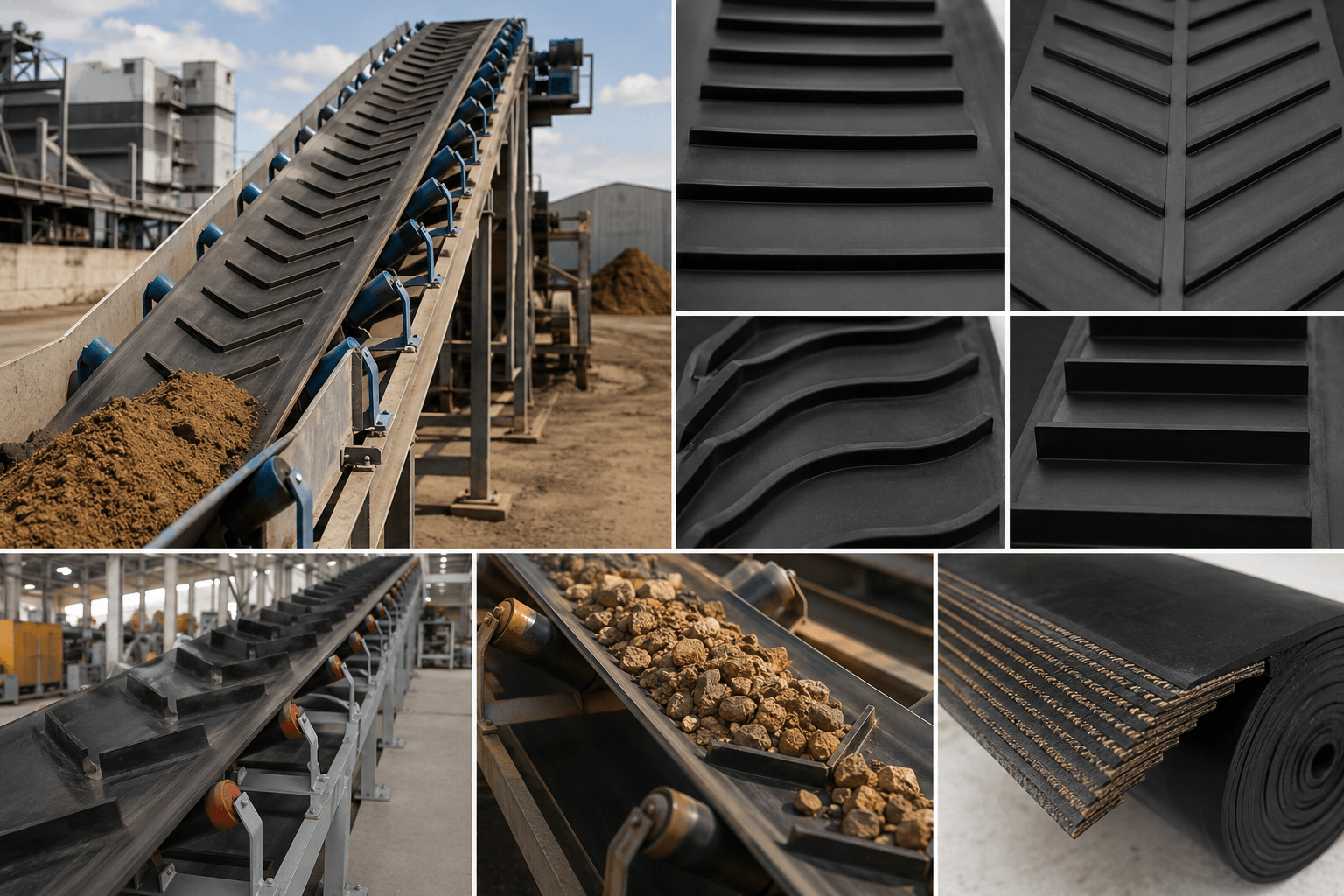

1. Băng tải cao su gân là gì?
Băng tải cao su gân là loại băng tải sử dụng dây băng cao su có các đường gân nổi trên bề mặt. Những đường gân này có thể được thiết kế theo nhiều dạng như gân ngang, gân chữ V, gân xương cá hoặc các kiểu gân chuyên dụng khác.
So với băng tải cao su mặt phẳng, bề mặt có gân tạo ra nhiều điểm tiếp xúc hơn giữa dây băng và vật liệu. Nhờ đó, vật liệu được giữ tốt hơn khi băng tải hoạt động ở góc nghiêng.
Cấu tạo cơ bản vẫn gồm dây băng cao su, tang chủ động, tang bị động, con lăn đỡ, khung băng tải và hệ thống truyền động. Tùy thiết kế, băng tải có thể sử dụng máng đỡ để tăng khả năng chứa vật liệu khi vận chuyển số lượng lớn.
Điểm cần lưu ý là gân không chỉ có tác dụng tạo độ bám. Kiểu gân, chiều cao và khoảng cách giữa các gân còn ảnh hưởng đến khả năng chứa vật liệu, tốc độ vận chuyển và mức độ phù hợp với từng loại hàng hóa.

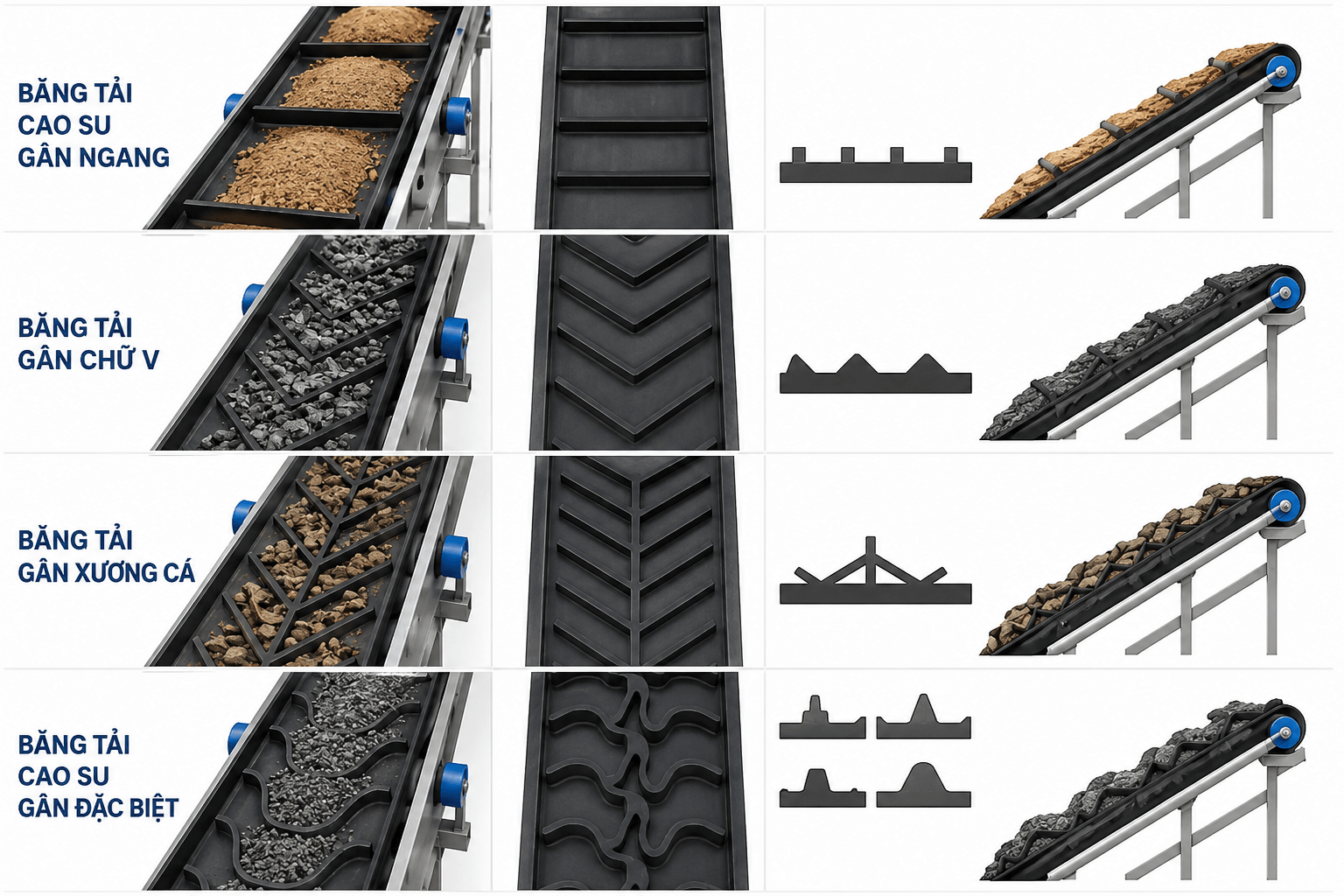

2. Các loại gân phổ biến trên băng tải cao su
Băng tải cao su gân ngang
Gân ngang là một trong những kiểu phổ biến khi cần vận chuyển vật liệu theo phương nghiêng. Các thanh gân được bố trí vuông góc hoặc gần vuông góc với hướng chạy của dây băng.
Khi dây băng di chuyển lên dốc, gân ngang tạo thành các điểm chắn giúp vật liệu không bị trượt xuống phía dưới. Kiểu gân này phù hợp với nhiều loại vật liệu rời như đất, đá nhỏ, cát, than hoặc nguyên liệu công nghiệp.
Chiều cao gân cần được lựa chọn theo kích thước và đặc tính vật liệu. Nếu gân quá thấp, khả năng giữ vật liệu có thể không đạt yêu cầu. Ngược lại, gân quá cao có thể ảnh hưởng đến quá trình cấp liệu hoặc làm tăng yêu cầu đối với khoảng hở của hệ thống.
Băng tải gân chữ V
Gân chữ V thường được bố trí tạo thành các hình chữ V liên tiếp trên bề mặt dây băng. Thiết kế này giúp tăng khả năng bám và hỗ trợ định hướng vật liệu trong quá trình vận chuyển.
Một ưu điểm của gân chữ V là khả năng hỗ trợ thoát vật liệu và hạn chế tình trạng dồn vật liệu không đều trên bề mặt băng. Đây là kiểu gân có thể được sử dụng trong nhiều hệ thống vận chuyển vật liệu rời.
Tùy thiết kế, góc mở và chiều cao của gân có thể thay đổi. Vì vậy, không nên lựa chọn chỉ dựa trên tên kiểu gân mà cần xem xét cả vật liệu thực tế và điều kiện vận hành.
Băng tải gân xương cá
Gân xương cá có các đường gân tạo thành hình dạng tương tự chữ V hoặc xương cá. Kiểu thiết kế này tạo độ bám tốt và có khả năng hỗ trợ phân bố vật liệu trên bề mặt dây băng.
Băng tải gân cao su dạng xương cá thường được cân nhắc cho các hệ thống có độ dốc nhất định, đặc biệt khi vật liệu có xu hướng trượt trong quá trình vận chuyển.
Ngoài khả năng giữ vật liệu, kiểu gân này còn tạo diện tích tiếp xúc tương đối lớn. Tuy nhiên, hiệu quả thực tế phụ thuộc vào kích thước gân, tốc độ băng tải và đặc tính của vật liệu.
Băng tải cao su gân đặc biệt
Ngoài những kiểu gân phổ biến, dây băng cao su còn có thể được thiết kế với nhiều dạng gân khác nhau theo yêu cầu vận chuyển.
Một số loại được thiết kế để tăng độ bám, một số ưu tiên khả năng chứa vật liệu hoặc phù hợp với hệ thống có độ nghiêng lớn. Hình dạng gân có thể được lựa chọn dựa trên kích thước hạt, trọng lượng riêng, độ ẩm và tính chất của vật liệu.
Với hệ thống chuyên dụng, nên trao đổi thông số cụ thể với đơn vị cung cấp trước khi đặt băng. Điều này giúp tránh tình trạng chọn đúng loại cao su nhưng sai kiểu gân hoặc chiều cao gân.
3.Ưu điểm của băng tải gân cao su
Tăng khả năng bám giữ vật liệu
Ưu điểm dễ nhận thấy nhất của băng tải gân cao su là khả năng tăng độ bám giữa dây băng và vật liệu.
Khi vận chuyển trên mặt phẳng, vật liệu chủ yếu nằm trực tiếp trên bề mặt dây băng. Khi băng tải nghiêng, trọng lực có thể khiến vật liệu trượt xuống. Các đường gân tạo thêm điểm cản, giúp hạn chế hiện tượng này.
Nhờ đó, hệ thống có thể vận chuyển vật liệu ở độ dốc phù hợp mà không cần kéo dài tuyến băng quá nhiều để giảm góc nghiêng.
Hỗ trợ vận chuyển vật liệu theo phương nghiêng
Băng tải mặt phẳng thường phù hợp hơn với tuyến vận chuyển ngang hoặc có độ dốc nhỏ. Khi góc nghiêng tăng, nguy cơ trượt vật liệu cũng tăng theo.
Bề mặt gân giúp cải thiện khả năng giữ vật liệu và mở rộng phạm vi ứng dụng của băng tải. Tuy nhiên, góc nghiêng tối đa vẫn cần được xác định dựa trên loại vật liệu, kiểu gân và thiết kế tổng thể của hệ thống.
Không nên mặc định rằng cứ sử dụng băng gân là có thể vận chuyển ở mọi độ dốc. Với vật liệu dạng bột, ẩm hoặc có kích thước rất nhỏ, yêu cầu lựa chọn có thể khác so với vật liệu dạng cục.
Chịu tải và chịu mài mòn tốt
Dây băng cao su công nghiệp thường được lựa chọn cho các hệ thống vận chuyển có tải trọng tương đối lớn. Vật liệu cao su có khả năng chịu va đập và mài mòn tốt nếu được lựa chọn đúng cấp chất lượng.
Điều này đặc biệt quan trọng khi băng tải vận chuyển đá, than, quặng hoặc vật liệu có cạnh sắc. Trong những trường hợp này, ngoài kiểu gân cần quan tâm đến độ dày dây băng và khả năng chịu mài mòn của lớp cao su.
Nếu tải liệu có kích thước lớn hoặc rơi từ độ cao đáng kể, khu vực cấp liệu cũng cần được thiết kế phù hợp để hạn chế tác động trực tiếp lên dây băng.
Có thể sử dụng trong nhiều môi trường
Băng tải cao su gân có thể được ứng dụng trong nhiều môi trường sản xuất và vận chuyển vật liệu. Tùy loại cao su, dây băng có thể được lựa chọn cho môi trường có bụi, ẩm hoặc yêu cầu chống mài mòn.
Một số hệ thống còn cần dây băng có khả năng chịu dầu, chịu nhiệt hoặc chống tĩnh điện. Khi đó, việc lựa chọn vật liệu dây băng cần dựa trên điều kiện thực tế thay vì chỉ quan tâm đến kiểu gân.

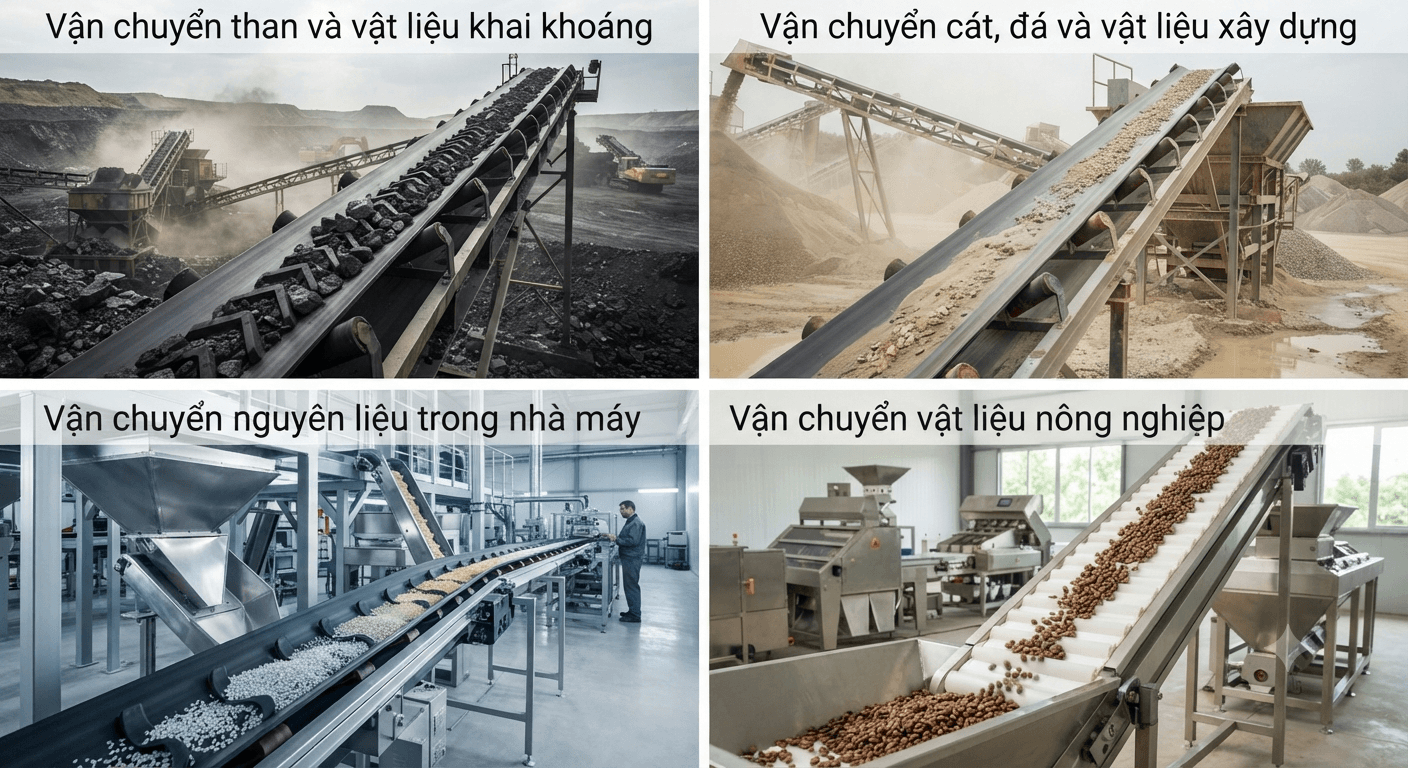

4. Ứng dụng của băng tải cao su gân
Vận chuyển than và vật liệu khai khoáng
Trong ngành khai khoáng, băng tải thường phải vận chuyển các loại vật liệu có trọng lượng lớn và tính mài mòn cao. Băng tải gân cao su có thể được sử dụng để vận chuyển than, đá, quặng và nhiều loại nguyên liệu dạng rời.
Bề mặt gân giúp giữ vật liệu tốt hơn trên những tuyến có độ dốc. Kết hợp với dây băng có khả năng chịu mài mòn phù hợp, hệ thống có thể đáp ứng điều kiện làm việc liên tục trong môi trường công nghiệp.
Vận chuyển cát, đá và vật liệu xây dựng
Các trạm trộn, trạm nghiền và dây chuyền sản xuất vật liệu xây dựng thường sử dụng băng tải để vận chuyển cát, đá, sỏi hoặc nguyên liệu nghiền.
Với những tuyến có độ nghiêng, băng tải gân cao su giúp hạn chế vật liệu trượt ngược. Thiết bị cũng có thể kết hợp với phễu cấp liệu và máng dẫn để tạo thành hệ thống vận chuyển liên tục.
Vận chuyển nguyên liệu trong nhà máy
Trong các nhà máy sản xuất, băng tải gân có thể được sử dụng để vận chuyển nguyên liệu giữa các công đoạn. Tùy ngành nghề, vật liệu có thể là hạt, viên, cục hoặc các loại nguyên liệu rời khác.
Việc sử dụng băng tải giúp giảm nhu cầu vận chuyển thủ công, đồng thời tạo dòng nguyên liệu ổn định giữa các khu vực sản xuất.
Vận chuyển vật liệu nông nghiệp
Một số dây chuyền xử lý nông sản cũng sử dụng băng tải cao su có gân để vận chuyển nguyên liệu dạng rời.
Tuy nhiên, với nông sản hoặc nguyên liệu cần hạn chế va đập, cần lựa chọn kiểu gân và tốc độ vận chuyển phù hợp. Bề mặt dây băng cũng phải đáp ứng yêu cầu vệ sinh nếu vật liệu tiếp xúc trực tiếp với thực phẩm.
5. Lưu ý khi lựa chọn băng tải gân cao su
Trước tiên, cần xác định loại vật liệu cần vận chuyển. Kích thước hạt, trọng lượng, độ ẩm, nhiệt độ và mức độ mài mòn đều ảnh hưởng đến lựa chọn dây băng.
Tiếp theo là góc nghiêng của tuyến băng. Góc càng lớn thì yêu cầu về khả năng giữ vật liệu càng cao. Đây là yếu tố quan trọng để xác định kiểu gân và chiều cao gân phù hợp.
Năng suất vận chuyển cũng cần được tính toán trước. Không nên chỉ chọn dây băng dựa vào chiều rộng mà bỏ qua tốc độ băng và khối lượng vật liệu cần vận chuyển mỗi giờ.
Ngoài ra, cần xem xét môi trường làm việc. Nếu băng tải tiếp xúc với dầu, nhiệt độ cao, nước hoặc vật liệu có tính mài mòn mạnh, nên chọn loại cao su có đặc tính phù hợp.
Cuối cùng, cần kiểm tra sự tương thích giữa dây băng và hệ thống con lăn, tang băng tải. Kiểu gân và độ dày dây băng cần phù hợp với kết cấu thiết bị để hạn chế hiện tượng lệch băng hoặc hao mòn bất thường.

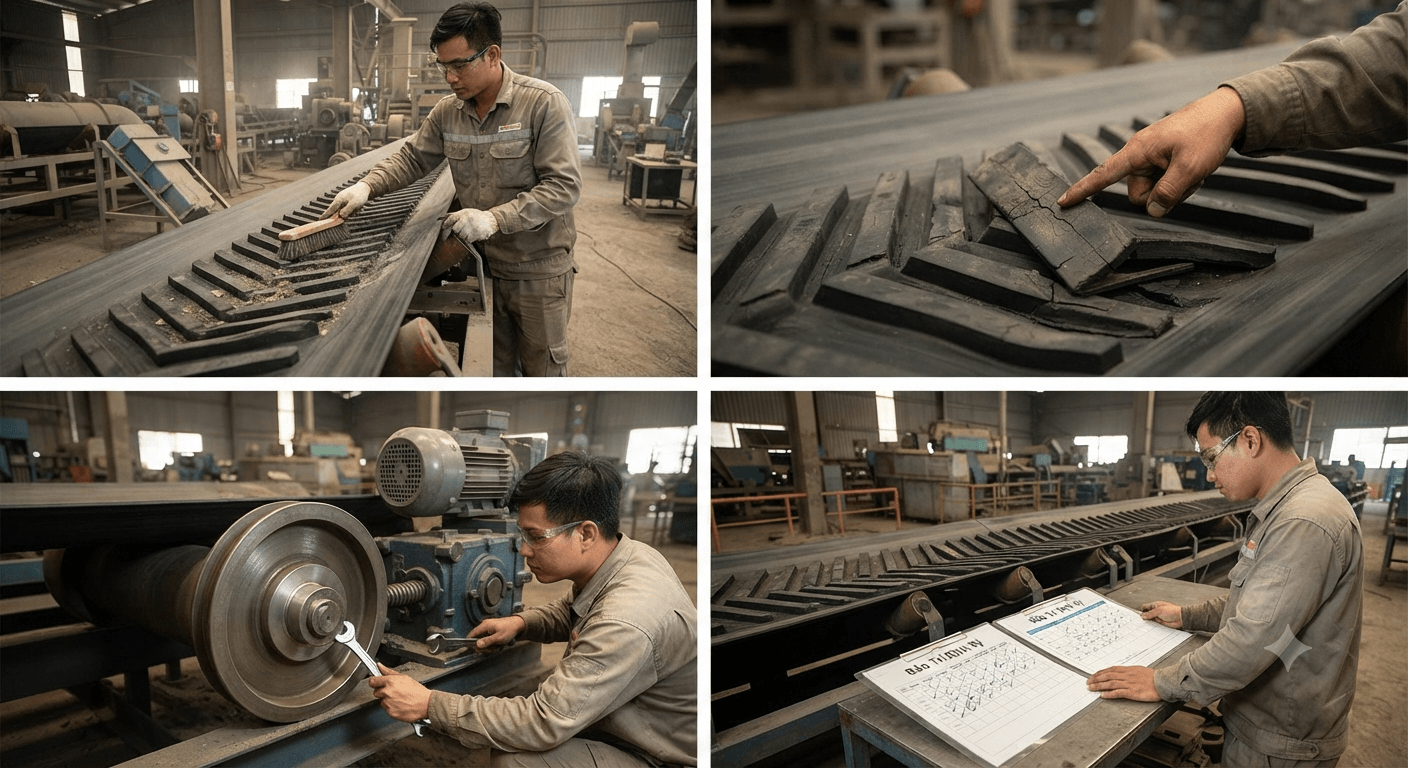

6. Bảo dưỡng băng tải gân cao su như thế nào?
Bề mặt dây băng cần được vệ sinh thường xuyên để loại bỏ vật liệu bám giữa các đường gân. Nếu cặn vật liệu tích tụ lâu ngày, chúng có thể ảnh hưởng đến khả năng vận chuyển và làm tăng mức độ mài mòn.
Trong quá trình kiểm tra, cần quan sát tình trạng gân. Nếu gân bị mòn, bong hoặc nứt nhiều, khả năng giữ vật liệu có thể giảm đáng kể.
Ngoài dây băng, nên kiểm tra tang, con lăn, cơ cấu căng băng và động cơ định kỳ. Dây băng dù có chất lượng tốt nhưng vẫn có thể nhanh xuống cấp nếu hệ thống truyền động bị lệch hoặc lực căng không phù hợp.
Với hệ thống vận hành liên tục, nên xây dựng lịch kiểm tra định kỳ thay vì chỉ xử lý khi dây băng đã xuất hiện sự cố.
Câu hỏi thường gặp
1. Băng tải gân cao su dùng để làm gì?
Băng tải gân cao su chủ yếu được sử dụng để vận chuyển vật liệu rời, đặc biệt trong những tuyến có độ dốc và vật liệu dễ trượt.
2. Băng tải gân ngang và gân chữ V khác nhau thế nào?
Gân ngang tạo các điểm chắn trực tiếp theo chiều vận chuyển, còn gân chữ V tạo cấu trúc định hướng và tăng khả năng bám. Lựa chọn phụ thuộc vào vật liệu và thiết kế tuyến băng.
3. Băng tải cao su gân có chịu được vật liệu nặng không?
Có, nếu dây băng được lựa chọn đúng kết cấu và cấp chịu tải. Với vật liệu nặng, cần đồng thời xem xét độ dày băng, lớp bố và khả năng chịu mài mòn.
4. Có thể dùng băng tải gân để vận chuyển vật liệu ẩm không?
Có thể, nhưng cần xem xét đặc tính bám dính của vật liệu. Với vật liệu quá ướt hoặc dạng bùn, kiểu gân cần được lựa chọn cẩn thận để hạn chế tình trạng bám dính và khó làm sạch.
5. Góc nghiêng băng tải gân tối đa là bao nhiêu?
Không có một mức cố định cho mọi loại băng tải. Góc nghiêng phụ thuộc vào vật liệu, kiểu gân, chiều cao gân, tốc độ băng và điều kiện vận hành thực tế.
Xem thêm
Băng tải cao su chịu nhiệt và chống mài mòn: Đặc điểm, ứng dụng và cách lựa chọn
Băng tải cao su tải nặng: Đặc điểm, khả năng chịu tải và ứng dụng trong công nghiệp
Băng tải gân cao su là giải pháp phù hợp cho nhiều hệ thống cần vận chuyển vật liệu trên tuyến nghiêng hoặc vật liệu có nguy cơ trượt. Các kiểu gân như gân ngang, gân chữ V và gân xương cá mang lại khả năng giữ vật liệu khác nhau, phù hợp với từng điều kiện sử dụng.
Để lựa chọn chính xác, cần xem xét đồng thời loại vật liệu, góc nghiêng, năng suất, tải trọng và môi trường làm việc. Bên mình chuyên cung cấp các loại băng tải công nghiệp theo nhiều yêu cầu sử dụng. Hãy liên hệ với chúng tôi để được tư vấn loại băng tải phù hợp với hệ thống thực tế.
